Marleaux Votan Xs Elektronik

[Janik]

Liebe Leute!

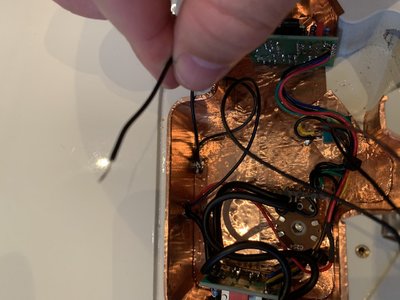

Brauche Eure Hilfe. Mir ist unglücklicherweise ein Kabel an der Elektronik abgebrochen. Ich war mir fast sicher, dass er von der Buchse kommt, finde aber keine Lötstelle dafür.

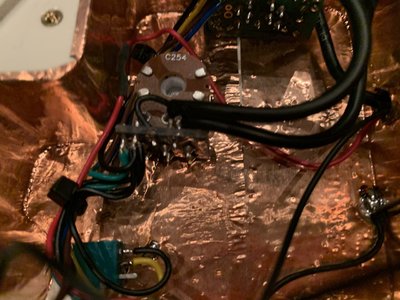

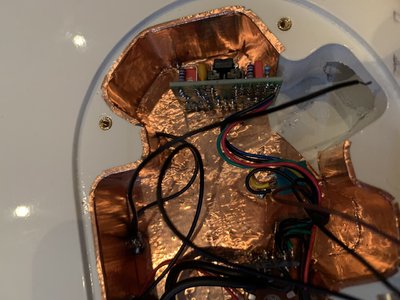

Fehler: die Blende funktioniert nicht, also links der Mitte geht der Neck Pickup. Rechts der Mitte ist Stille. Ich habe Fotos gemacht, vlt. kennt sich jemand aus?

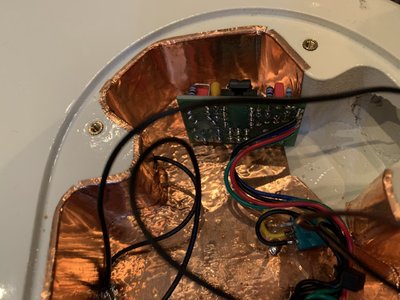

Delano V2 Elektronik.
Danke im Voraus!



[Separate Reality]

Anhand der Farbgebung der Verkabelung tippe ich mal darauf dass das ein Massekabel ist, und anhand der Fehlerbeschreibung auf die Masseverbindung zu Steg-Pickup bzw. Blend-Poti. Das Kabel sollte also - so vermute ich - zur Steg-PU-Ebene vom Blend-Poti gehen. Check das mal ob auf dem Poti was fehlt bzw. stell ein scharfes Foto von den Lötpunkten am Poti rein, dann kann man mehr dazu sagen



[Janik]

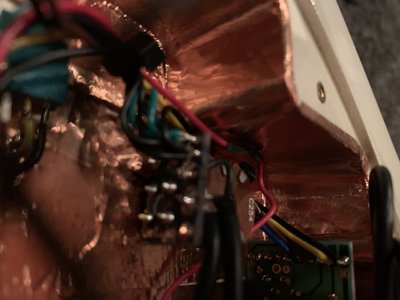

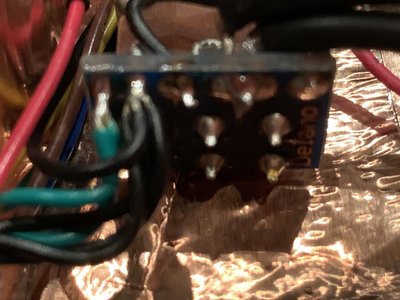

Ich versuche ein scharfes Bild zu machen



[Janik]

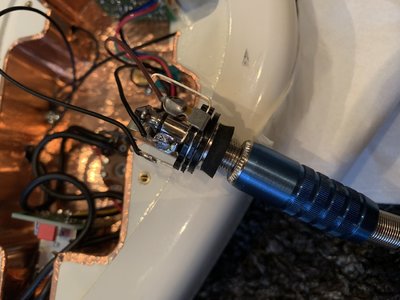

Und an die Buchse gehören definitiv 3 Kabel, nicht 4?



[Janik]

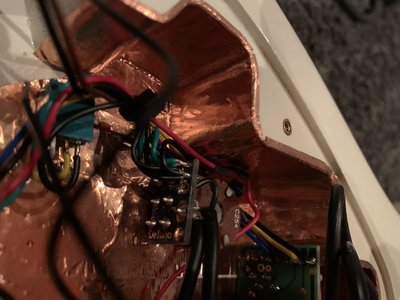

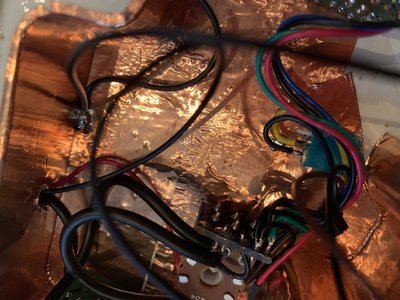

So gut ich konnte..



[cfortner]

Die Fotos sind so nicht zu gebrauchen.

Wo kommt das lose Kabel her? Mehr Licht ist unbedingt notwendig, und absolut scharf sollte es sein.



[Janik]

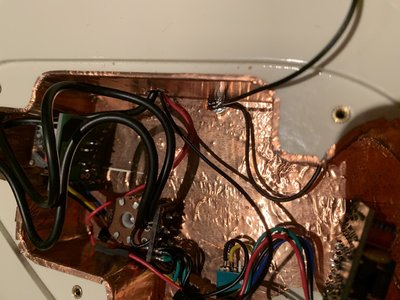

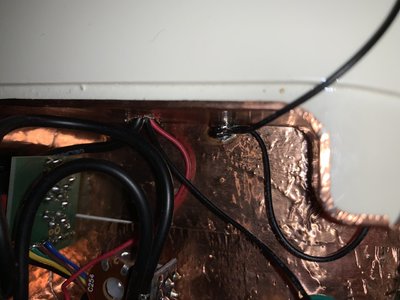

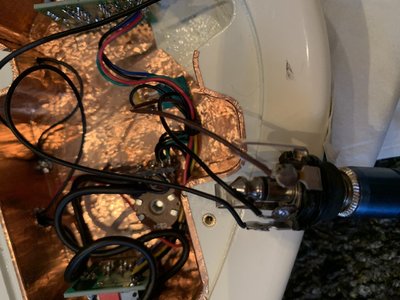

Hier kommt das lose Kabel her:



[Janik]

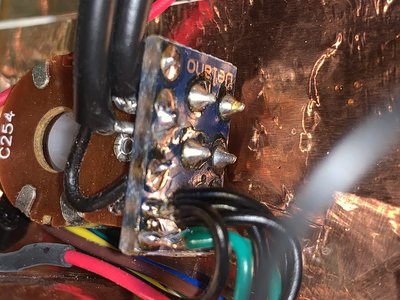

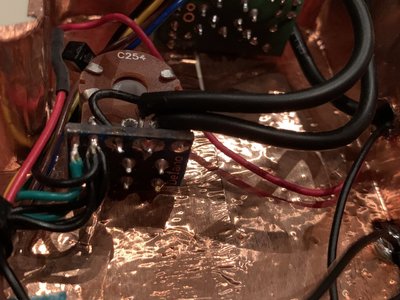

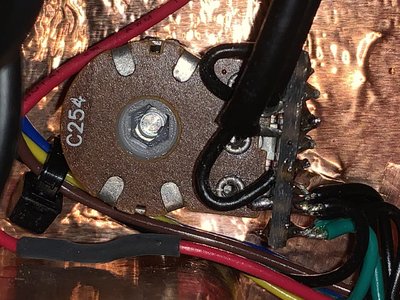

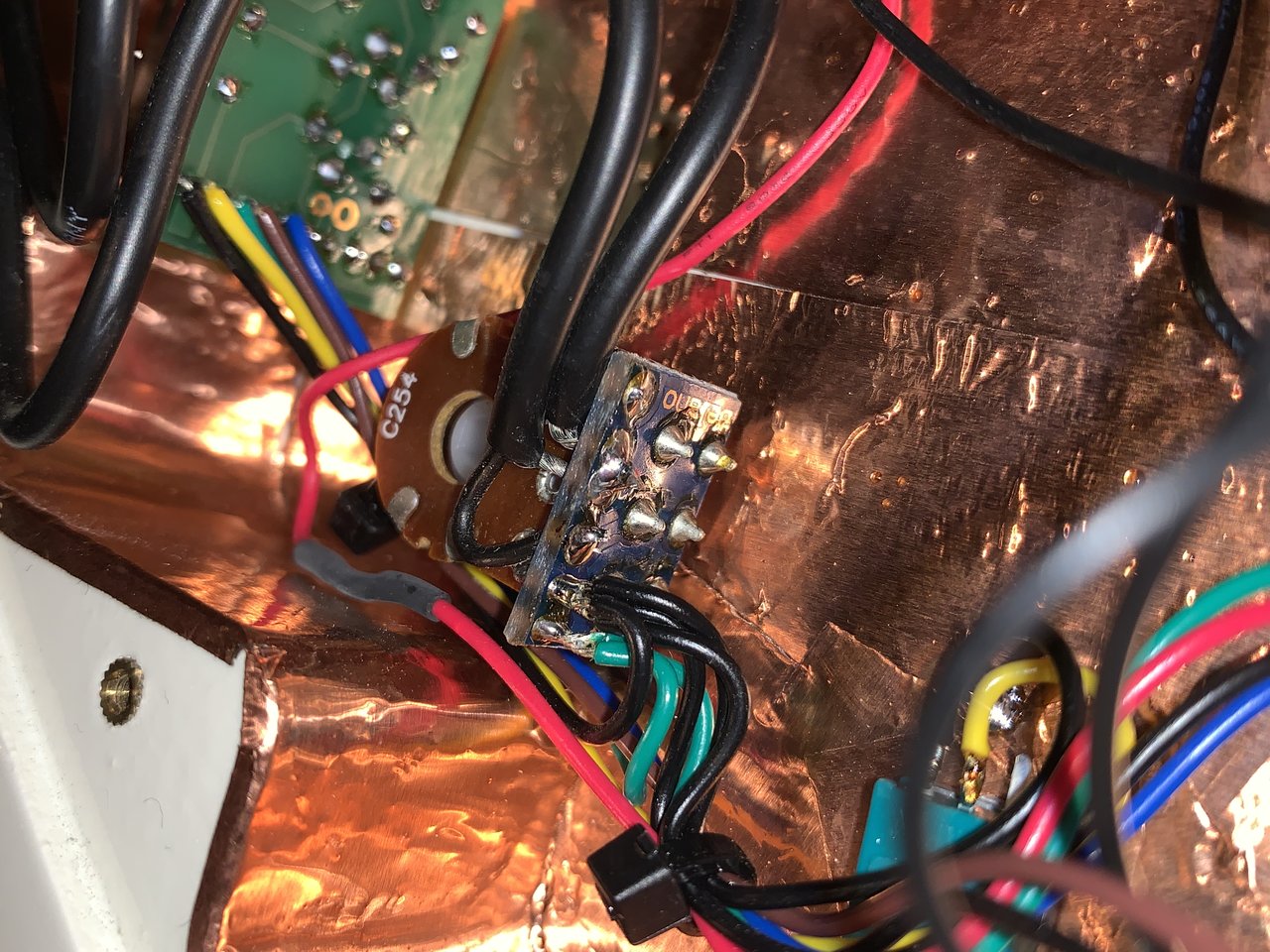

Hier ist nochmal Foto von der Blende



[Janik]

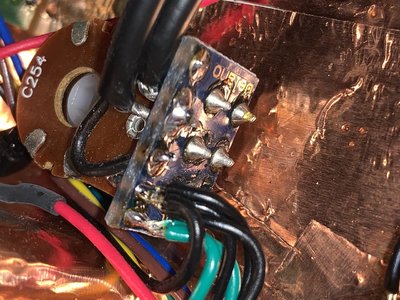

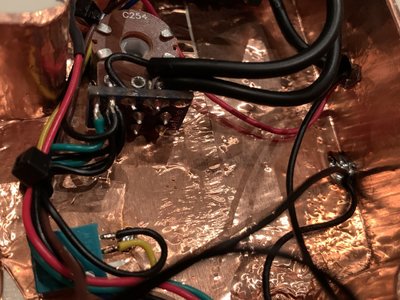

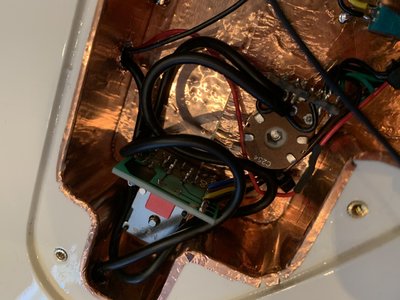

Hie von oben nochmal



[xroads]

Das scheint ein Massekabel zu sein, das auf die Folie geht. Von dem Lötpunkt auf der Folie gehen ja mehrere Kabel weg, jeweils zu
einem der Elemente (Potis, Platine etc.). Schau einfach mal, zu welchem der Elemente kein Kabel geht, und suche dann, ob
es dort die gebrochene Lötstelle gibt...
