Analoge Effekte speicherbar machen

Dieses Thema im Forum "Effekte" wurde erstellt von stephan, 3. April 2019.

  1. Cars10

    Cars10 Member

    Bassix:
    ß515
    Das kommt eben darauf an, woran man da denkt.
    Ich hatte einen Servo wie beim Modelbau im Kopf.
    Nur eben aus Gründen der Größe mit dem eingebauten Poti realisiert, also ein Zahnrad dran und einen Miniaturmotor.
    Wenn du so einen Servo bewegst geht das schon, aber eben schwerer als bei einem normalen Effektgerät.
    Daher müsste das irgendwie mit einer Rutschkoplung realisiert sein, zu Aufwändig.

    Du hast an fertige Morotpotis gedacht, die haben die ganze Mechanik integriert und lassen sich sowohl per Motor wie per Hand betätigen.
    Allerdings bauen die recht hoch, die "kleinsten" die ich auf die Schnelle gefunden habe brauchen eine Einbautiefe von ca. 50 mm.
    Ein "normales" 125B Gehäuse ist laut Musikding Seite 35mm hoch, ein Boss Pedal laut Thomann 59mm, würde also schon irgendwie aufs Pedalboard passen.
    Ganz billig sind die Dinger aber nicht und man müsste schauen ob es die gesuchten Widerstandswerte gibt.

    Das wird dann schwierig. Mikrocontroller-Boards laufen mit 5V oder gar 3,3V. Wenn du die Steuerung also nicht diskret aufbauen willst musst du entweder die 9V die eh im Pedal sind auf 5V regeln, oder du nimmst für deine Steuerung ein extra Netzteil das 5V liefert. Zumal auch die oben verlinkten Poti-Motoren mit 4-6V angesteuert werden müssen. Fände ich persönlich eher unpraktisch.
    Ich denke die Lösung ist durchaus machbar, aber du wirst aus meiner Sicht nicht drum rum kommen, dich mit Mikrocontrollern und deren Programmierung auseinander zu setzen. Ich glaube aus Modulen wird das schwer realisierbar sein.

  2. stephan

    stephan Well-Known Member

    Bassix:
    ß17.951
    Ich habe mich heute mit meinem Dude von der Keyboardmanufaktur unterhalten und mir seine Erfahrungen mit Encoder / LED-Ketten und Motorfadern usw. berichten lassen. Bei dem Mehraufwand für LED-Kränze und der Möglichkeit, dass die dann durch Interpolieren einstreuen könnten, etc. habe ich mich recht schnell entscheiden können.

    Mir wurde ja auch neulich von @lazarus_04 die sogenannte Feature-Ritis attestiert, weswegen ich mich nun gern kurieren möchte. Mit anderen Worten: Mir wäre es lieb, wenn wir das Projekt ohne Encoder und Motoren umsetzen könnten.

    Beim Gerät habe ich mich auch entschieden: Ich werde mir ein EHX Soul Food bestellen. Das klingt scheinbar ganz brauchbar, kostet nicht die Welt, hat erstmal nur vier Potis und ich kann es easy in ein neues Gehäuse verpflanzen.

    Für die Abrufbarkeit der Speicherplätze hätte ich gern einzelne Taster. Wie beim Programmable Sansamp quasi. Das kommt dann auch der Gehäusegröße zu Gute.

    Habe ich etwas vergessen? Wie geht es nun weiter? Ich bin ja schon ganz aus dem Häuschen! :bier:

  3. Cars10

    Cars10 Member

    Bassix:
    ß515
    Ich wollte den Harley Benton Ultimate Drive vorschlagen oder den American.
    Hauptsächlich aus Kostengründen. Das Soul Food ist aber auch ne gute Idee.
    Vier Knöpfe heißt die Bass Version.
    Laut diesem Schaltplan der Gitarrenvariante sind die Potis 100k Ohm und 10k Ohm
    Digitalpotis in 100k und 10k scheinen kein Problem zu sein, welchen Wert der Blend Pot hat müssen wir schauen, ist aber je nach Schaltung evtl unkritisch. Da muss aber vielleicht jemand anders dann seine Expertise beisteuern.
    Als Microcontroller würde ich den Arduino Pro Micro vorschlagen. Gibts für ein paar Euro aus China. Ich kann jetzt noch nicht wirklich absehen ob der uns reicht, kostet aber nicht die Welt und ist schön klein.
    Kommt jetzt drauf an, wie mutig du bist, bzw. wie schnell du loslegen willst. Wir können jetzt entweder erst theoretisch planen oder loslegen und schauen was draus wird :D

    stephan und StonerGreg gefällt das.
  4. franzmann

    franzmann Well-Known Member

    Bassix:
    ß19.407
  5. subsonic777

    subsonic777 Well-Known Member

    Bassix:
    ß34.795
    Haha...Geil! :D Steampunk-Board. 8D

  6. Talisker

    Talisker No religion! Except for Bad Religion!

    Bassix:
    ß52.535
    Wird aber anscheinend nicht mehr angeboten, ist zumindest im Shop nicht zu finden. Und wirft die Frage auf, wie ist es mit manueller Bedienung?

  7. stephan

    stephan Well-Known Member

    Bassix:
    ß17.951
    Soweit ich mich erinnern kann, ist das nie wirklich richtig auf den Markt gekommen.

  8. franzmann

    franzmann Well-Known Member

    Bassix:
    ß19.407
    Der angesetzte Preis war auch heftig: 390$ für 3 Pots.

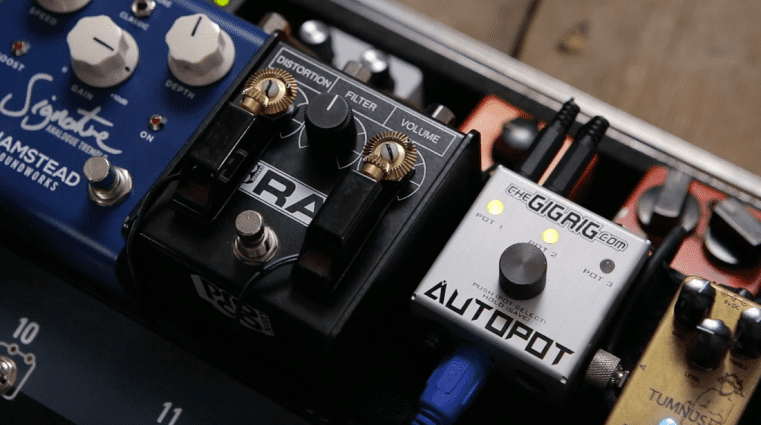

    Wie es aussihet war die manuelle Bedienung über die Autopot-Steuerungseinheit geregelt:
    [​IMG]

    Talisker gefällt das.
  9. Cars10

    Cars10 Member

    Bassix:
    ß515
    Zu teuer und zu wenig flexibel schätze ich. Beim Soul Food hätte man schon Schwierigkeiten, die oberen beiden Potis anzuschließen, einfach weil die Auflage fehlt.

  10. Cars10

    Cars10 Member

    Bassix:
    ß515
    Oh je, worauf habe ich mich da eingelassen :-)

    Wie es konkret weitergeht ist mir ehrlich gesagt auch nicht klar. Hängt sicher auch davon ab, wie wir vorgehen wollen und wie viel Hilfe benötigt wird.

    Vielleicht daher doch etwas Planung vorweg. Ich will einfach mal (verbal) skizzieren, wie ich mir das vorstellen könnte. Dann kann man konkreter diskutieren (wozu ist man Pendler und kann im Zug schreiben :D).

    Ich habe mir den programmierbaren Sansamp mal angeschaut. Also die Anleitung und ein paar Youtube Videos, habe keinen Zugriff auf einen physischen. Der scheint aber ziemlich ähnlich zu funktionieren wie von mir oben beschrieben, warum also nicht als Anregung schauen, was sich die Kollegen von Tech 21 überlegt haben.

    In Folgenden also meine Gedanken, unten eine Tabelle der Ein- und Ausgänge, damit wir sehen welcher Mikrocontroller passt.

    Wir haben erst mal 3 (?) Fußtaster für die Presets.
    Da kommt schon die erste Überlegung. Im Soul Food gibts einen Schalter und der schaltet den Effekt an bzw. aus. Bei 3 Schaltern können wir diese nicht klassisch als True Bypass verschalten. Einfach, weil wenn einer aktiv ist die anderen trotzdem den Bypass schalten würden. Zudem kann man im Soul Food zwischen Bufferd und True Bypass entscheiden. Wir werden das Umschalten also anders lösen müssen. Da können wir sicher bei @lazarus_04 abschauen, ich meine bei einem seiner Designs schaltet er auch mit einem Relais. Bedeutet aber wir brauchen einen Steuerausgang für diese Relais.

    Wir könnten dann aber ein weiteres Feature realisieren. Wenn ich das richtig verstehe ist beim Sansamp immer ein Preset aktiv. Soweit klar, geht auch nicht anders, aber wenn man den Preset ausschaltet ist der Sansamp im Bypass. Wenn man jetzt aber z.B. Preset 1 aktiv hat, auf Preset 2 schaltet, dann Preset 2 ausschaltet ist man im Bypass. Das kann gewollt sein, aber in manchen Fällen will man vielleicht wieder Preset 1 aktiv haben. Das könnte man vorsehen. Dann müsste man aber anzeigen, das Preset 1 im Hintergrund „wartet“. Also entweder noch 3 LED bzw. die vorhandenen dimmen oder mehrfarbig ausführen. Dann noch einen Schalter für den Mode, ich nenn das mal „Preset armed/off“.
    [Edit meint: Das ist ja Quatsch. Wenn ich von Preset 2 wieder auf Preset 1 schalten will trete ich halt auf den Taster für Preset 1. Wenn ich in Bypass will tret ich auf Taster Preset 2 :facepalm1:]

    Jeder Fußtaster bekommt also eine Status LED, damit 3 Ausgänge.
    Das Feature beim Sansamp, dass er mit blinken anzeigt wie nah man am Preset ist wenn man die Potis dreht finde ich nett. Muss sicher nicht sein, wenn aber fände ich es besser, wenn nicht die Fußtaster-LEDs blinken, sondern eine extra dafür. Diese könnte man dann z.B. auch weniger hell leuchten lassen als die anderen. Sehen wir die mal vor.

    Wir haben 4 Potis, da brauchts also 4 AD Wandler um die einzulesen.
    Den Sansamp programmiert man durch doppeltes drücken des jeweiligen Fußtasters. Hab den wie gesagt nicht, vielleicht kann jemand aus der Praxis berichten, wie das klappt. Ich könnte mir aber vorstellen, das man im Eifer des Gefechts da schon mal „doppelt“ drauf tritt und dann ist das Preset evtl futsch. Vielleicht ist es besser, einen „Program“-Taster zu haben, den man drückt und dann gleichzeitig den entsprechenden Fußtaster. Zum Einstellen ist man eh nach unten gebeugt, sollte kein grosses Ding sein.

    Jetzt müssen wir noch die digitalen Potis ansteuern. Hm, die sprechen über den sogenannten SPI Bus, das kann der Arduino auch, aber ich nicht ;-) Muss ich mir anschauen, sind mindestens 4 Pins, eventuell 2-4 mehr um die verschiedenen Potis anzuwählen.

    Das wird nun doch etwas eng mit dem Pro Micro, aber deshalb werden wir ja konkreter um das anzuschauen. Vielleicht sollten wir mit einem Arduino Mega starten, der hat auf jeden Fall genug Ein/Ausgänge. [Edit: so gehts dann vielleicht doch mit dem Pro Micro ...]

    Um das besser entscheiden zu können hier also mal meine Idee zur Konkretisierung. Ideen, Kritik, Änderungen, was vergessen?

    Arbeitstitel hätte ich auch anzubieten: „Soul Menu“ weil er mehrere Varianten „Soul Food“ abrufbar bereitstellt ;-)

    Eingänge
    3x Fusstaster
    [Edit: 1x Schalter „armed/off“ - brauchts nicht]
    1x Taster „Program“
    4x Poti AD Wandler

    Ausgänge
    1x Bypass Relais
    3x LED Fusstaster
    [Edit: 3x LED „armed“ - brauchts nicht]
    1x LED Preset „nähe“
    SPI & Poti select 4 + 4?

    Zuletzt bearbeitet: 10. April 2019
  11. stephan

    stephan Well-Known Member

    Bassix:
    ß17.951
    Der Soulbruder ist bereits unterwegs.

    Soweit alles korrekt: 3 Taster, 4 Potis. Wegen Bypass-Relais frage ich @lazarus_04 .

    Ein Taster zur Programmspeicherung ist in cool, alternativ würde mir auch ein langes Halten des Tasters genügen.

    Ich hatte auch nie einen programmierbaren Sansamp. Blinkt die LED für den Regler, den man gerade verändert? Alles andere erscheint mir als mühsam.

    Wegen des Rechners: Es wäre toll, wenn man ihn gleich so wählen könnte, dass ich zukünftig auch Geräte mit deutlich mehr Reglern anschließen könnte. D.h. lieber jetzt zu viel Power und dafür muss ich zukünftig nicht umlernen, wenn ich ein anderes Gerät mit beispielsweise 10 Potis angehen möchte. Oder ist die Software immer die gleiche, nur die Anschlüsse variieren?

  12. stephan

    stephan Well-Known Member

    Bassix:
    ß17.951
    Update: Einen Relais-Bypass kann ich dankenswerter Weise von @lazarus_04 beziehen - dank des größeren Gehäuses wohl kein Problem.

    Er fragte auch nochmal nach der Problemlösung für ein logarithmisches Poti. Macht es für diesen Regler unter Umständen doch Sinn einen Encoder zu nutzen, da dieser höher auflöst? Ich zitiere mal aus einem anderen Tröt:


  13. Talisker

    Talisker No religion! Except for Bad Religion!

    Bassix:
    ß52.535
    "nur noch 25 Schritte zwischen 7Uhr und 12Uhr" - wirklich "NUR"? Ich finde 25 Schritte auf einem Winkel von 140 Grad nicht so wenig. Das sind fünfeinhalb Grad pro Schritt, wenn man das manuell am Poti machen wollte.

    Tonberry und stephan gefällt das.
  14. stephan

    stephan Well-Known Member

    Bassix:
    ß17.951
    Ich habe zu wenig Ahnung, aber scheint mir auch nicht soo wenig zu sein. Wir werden es herausfinden. :-P

  15. Cars10

    Cars10 Member

    Bassix:
    ß515
    Geht sicher beides, der Aufwand ist vergleichbar, denk ich.

    Ich versteh das so, das die Fußtaster LED konstant leuchtet beim Anschalten. Wenn du ein Poti drehst blinkt sie um so langsamer je weiter du von der gespeicherten Einstellung weg bist. Da es nur eine LED ist hast du irgendwann nen Punkt wos wieder schneller wird. Wenn du so mit allen Potis spielst kommst irgendwann zur programmierten Einstellung. Klingt kompliziert, am besten paar Videos anschauen. Obs hilft? Keine Ahnung, scheint aber intuitiver als es sich anhört.

    Seh ich inzwischen auch so. Eher nen größeren wählen. Vom Programmieren ist das ziemlich das selbe, da ist der Unterschied eher die "Familie". Wir bleiben beim Arduino, würd ich sagen, außer jemand hat mit andren Boards bessere Erfahrungen.

    Super. Wäre natürlich auch schön wenn @lazarus_04 die Schaltung beisteuern mag. Dann hätten weitere Nachbauwillige auch was davon :D

    Da muss man jetzt unterscheiden. Beim neuen System gibt es sozusagen einen Eingang (den Poti oder Encoder) und einen Ausgang (den digitalen Poti). Beide haben eine Genauigkeit und Auflösung. Wenn du einen Decoder am Eingang nimmst kann der eventuell mehr auflösen. Dein Digitalpoti (Ausgang) hat immer noch nur die Auflösung, die er halt per Design hat.
    Das mit dem Problem des Log Potis hab ich auch schon gedacht. Aber wir können da eventuell zwei digitale Potis so verschalten, das wir noch viel mehr Spielraum haben. Außerdem, wie du sagst, erst mal probieren. @lazarus_04 darf sich hier glaub aber auch gerne selber melden :D

    Grüße,

    cars10

  16. lazarus_04

    lazarus_04 schalltechnik04.de

    Bassix:
    ß66.662
    Müsste man austesten. Ich hab's selbst noch nicht getesten. Ich kann mir gut vorstellen, dass man beim Drehen die Stufen hört.

  17. stephan

    stephan Well-Known Member

    Bassix:
    ß17.951
    Die Kiste ist angekommen. Klingt gar nicht so verkehrt, finde ich. Könnte im Input etwas mehr angeblasen werden. Vielleicht baue ich in das Gehäuse noch einen rumliegenden Spectra Comp, um das dauerhaft zu machen.

    Nun zu den wichtigen Dingen:

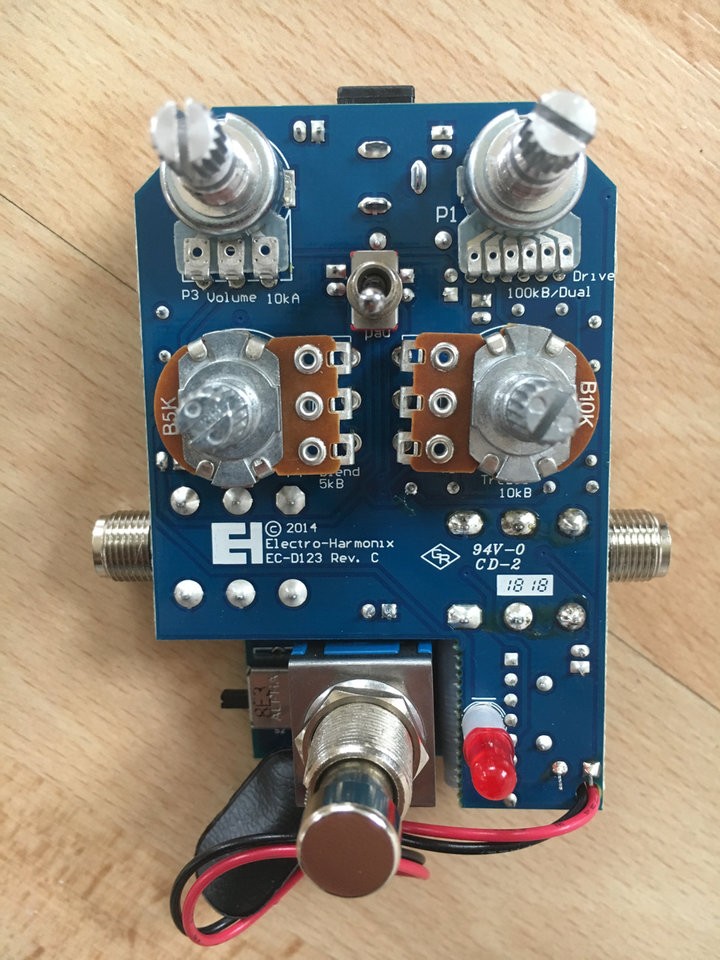

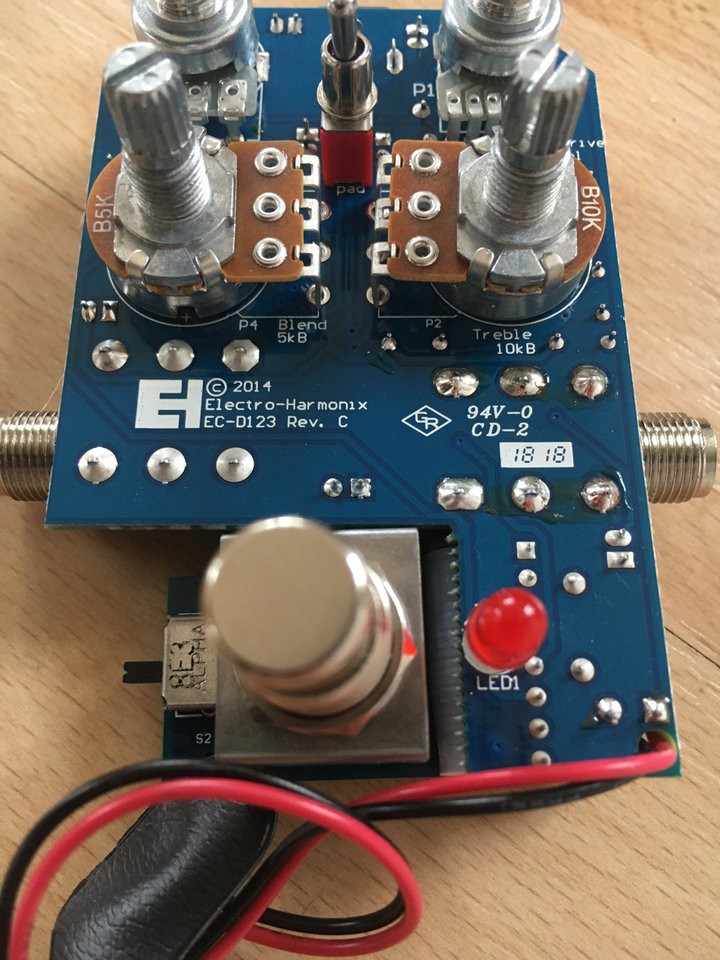

    IMG_5618 (1).jpg IMG_5619 (1).jpg

  18. Cars10

    Cars10 Member

    Bassix:
    ß515
    Ui, die haben die Potis sogar für uns beschriftet, sehr zuvorkommend :D

    Trotzdem erst mal zum Mikrocontroller Board. Die Arduino Plattform ist ziemlich weit verbreitet, das heißt es gibt eine große Community und zu vielen Themen findet man was im Netz. @stephan 's Frage war ja, ob er das Programmieren neu lernen muss, wenn man auf ein andres Board umsteigt. Nun, es gibt schon Unterschiede, aber innerhalb der Arduino Familie ist das alles sehr ähnlich und wenn man es mal verstanden hat sollte der Umstieg leicht fallen. Vieles kann 1:1 übertragen werden.
    Ich bin inzwischen auch der Meinung wir sollten hier eher größer anfangen was das Board betrifft, weil es dann egal ist wenn wir z.B. weitere Pins benötigen. Durch ein größeres Gehäuse ist das auch kein Problem.
    Einziger Vorteil des Pro Micro den ich erst dachte ist die Größe und dass man den USB Anschluss direkt für MIDI nutzen kann. Aber das brauchen wir ja nicht. Der Mega hat dafür mehr (54 statt 20) digitale I/O Pins was uns erst mal reichen sollte. Zudem kann er gleich mit 7 - 12 V betrieben werden, der Spannungsregler ist also gleich an Bord. Es gäbe da noch den Due mit leistungsstärkerem Prozessor. Der läuft aber mit 3,3V Versorgung. Das heißt, auch Bausteine die angeschlossen werden müssen mit 3,3V laufen. Die digitalen Potis, die ich bisher gefunden habe benötigen aber 5V.
    Also, ich schlage den Arduino Mega als Gehirn für unser Projekt vor.

    An Potentiometern haben wir auf dem Soul Food:
    10k A = audio taper (log) -> Volume
    100k B = lin Dual (Stereo) -> Drive
    5k B = linear -> Blend
    10k B = linear -> Treble

    Ob logarithmisch oder linear leite ich aus den Buchstaben A und B ab. Leider scheinen die Buchstaben je nach Region unterschiedliche Bedeutung zu haben. EHX sind aber Amerikaner und da bedeutet A = log. (audio taper). Zudem macht es wenig Sinn ein ein Blend Poti logarithmisch auszulegen, daher mal diese Vermutung.

    Wenn du magst kannst du den Blend ja mal auslöten. Hast du ein Multimeter? In Mittelstellung sollte der Mittlere Pin zu jedem Aussen-Pin grob 2,5 K Ohm haben. Dann ist er linear.

    Die mechanischen müssen wir also mit digitalen Potis ersetzen. Was fällt auf? wir haben einen dual Poti, brauchen für den also zwei digital Potis. Kein Problem, wir haben ja genug Pins um die anzusteuern.
    Die begonnene Diskussion um die logarithmischen Potis und ob da die Stufen reichen ist damit nur für den Volume Poti relevant. Ich vermute mal, da stört es uns am wenigsten. Wir könnten aber einfach diesen Poti durch zwei in Reihe geschaltete ersetzen. Einen 10k Ohm, wie er jetzt mechanisch drin ist und dazu einen mit z.B. 1k Ohm. Dann steuern wir erst den niederohmigen an und dann den 10k Ohm. Wie logarithmisch das wird muss man sehen, gibt aber auf jeden Fall mehr Stufen als nur ein lineares.

    5k (bei Blend) scheint nicht so üblich. Wenn wir nichts finden würde ich mit 10k starten. Ohne die Schaltung zu kennen vermute ich das es gehen sollte.
    Es gilt nun also diese digitalen Potis zu finden. Bei Reichelt z.B. wird man schon fürs meiste fündig, die von Microchip sind auch von den Kosten ok. Wichtig ist kein SMD Gehäuse zu nehmen DIP-8 bietet sich an weil man das gut auf Lochrasterplatinen löten kann.

    Den Schalter zwischen den Potis sollte man fast auch programmieren können, oder?

    Ich weiß nicht, ob ich am Wochenende dazu komme, aber vermutlich sollte man mal einen Plan z.B. mit Fritzing zeichnen. Vielleicht hat ja jemand Lust das mal zu beginnen :D. Dann wüsten wir ziemlich genau was auf die Einkaufsliste muss.

    Andererseits denkt man nie an alles und wenn du schneller loslegen willst könnte man auch mal nur den Arduino und einen digitalen Poti für z.B. den Blend Regler bestellen. Dann könnte man gleich loslegen mit dem Programmieren. Es macht ohnehin nur Sinn, das die Funktionalität Schrittweise zu machen programmieren.

    Vielleicht hat noch wer Hinweise?

    Grüße,

    cars10

    stephan und StonerGreg gefällt das.
  19. Terz?

    Terz? New Member

    Bassix:
    ß595
    Hab ein alte posting von unsere 'Dexter' gefunden. Anscheinend hat er sich auch mit dieses thema befasst.

    https://www.diystompboxes.com/smfforum/index.php?topic=113226.0

    Selber auch schon länger phantasiert über steuerbare potis's. Das coole war mmn nicht nur um presets abzurufen, auch wollte ich in echtzeit mit ein exp. pedal div. parameter ändern können (sogar mehrehre und eben gleichzeitig) um zb crossfades zu machen. Auch das einstellen von verschiedene werten war mit ein exp. pedal feiner weil mann mit die hände spielen kann und mit ein fuß den sweetspot suchen kann. Kennt jemand den HotFoot?
    Cooles thema☺
    lg von Terz

  20. stephan

    stephan Well-Known Member

    Bassix:
    ß17.951
    Abermals vielen Dank für die Mühe. Bezüglich Log und Lin vermute ich ähnlich wie du. Ich werde das eine Poti auslöten und nachmessen.

    Der gewählte Arduino Mega klingt gut. Habe ich das richtig verstanden, dass ich dann theoretisch 54 durch 3 = 18 Potis anschließend könnte? Der kleine Schalter wäre gut, aber nicht zwingend notwendig. Wäre interessant, wie man das technisch löst.

    DIP 8 sagt mir nichts.

    Gern kann ich erstmal den Arduino und ein oder zwei Potis bestellen.

    Dieses Video fand ich als Einführung in die Welt der Arduino anschaulich:
