Hallo zusammen.

Mein Guild DeArmond Pilot hat ein Problem - die Batterie ist immer leer nach etwa 2 Wochen. Kabel ist bei Nichtbenutzung ausgestöpselt und Buchse habe ich auch schon getauscht. Das Problem besteht aber immer noch. Hat jemand eine Idee, was da kaputt sein kann? Wie kann man denn den Verstärker im Bass messen? Schaltplan habe ich leider keinen gefunden im Netz. Einen Schalter möchte ich nicht einbauen. Es würde (vielleicht) die Symptome beheben, aber der Fehler ist dadurch nicht behoben. Ich befürchte, daß ich mir dann weitere Probleme einfange.

Danke schon mal für Eure Antworten.


... war das denn schon immer so , oder war der bass zunächst ok ?

wurde irgendwas in der elektronik zeitgleich gewechselt ?

Hast Du mal ein Foto von der Buchse?

  • Gute Idee
Reaktionen: Bass_Zicke

....2 Sachen machen mich auch stutzig:

1. die Batterie entleert sich, wenn kein Kabel eingesteckt ist; kommt mir aber seltsam vor
2. Batterie nach 2 Wochen leer.

zu 1: Hier hilft nur, den Kabelverlauf im Batterie/Elektronikfach zu prüfen, ob bei einem Wechsel irgendwo was eingezwickt wurde ( -> Bild): ist das im geöffneten Zustand auch so?
zu 2: Anfangen, mit Meßgerät den Strom zu messen, der ab Batterie im Ruhezustand fließt, warum auch immer;
sollte es die Schaltung selber sein (wie alt?) könnte ein teilweise defekter Kondensator der Grund sein

Berichte, wie es weitergeht

  • Antwort hilfreich!
Reaktionen: Bass_Zicke
da ist wahrscheinlich ein Masseschluss, so dass die Elektronik auch ohne eingestecktem Kabel nie ausgeschaltet ist. Entweder falsch verkabelt, falls etwas daran gebastelt wurde, oder die Masseleitung zur Batterie wurde gequetscht und schliesst auf die Abschirmung.

  • Antwort hilfreich!
Reaktionen: Chuck und Bass_Zicke
Hast Du mal ein Foto von der Buchse?

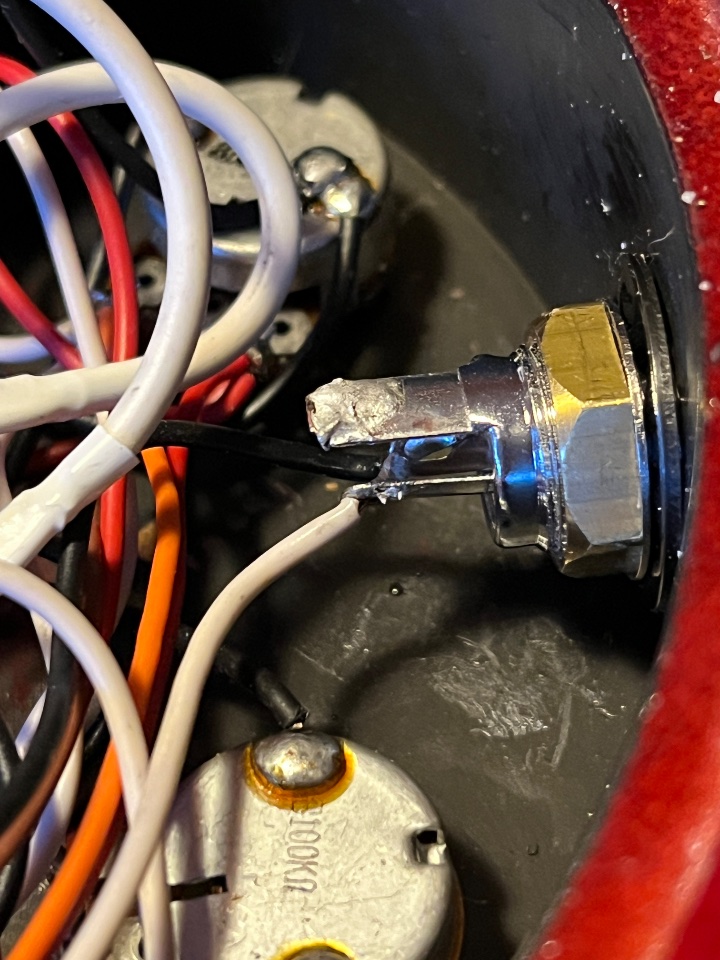

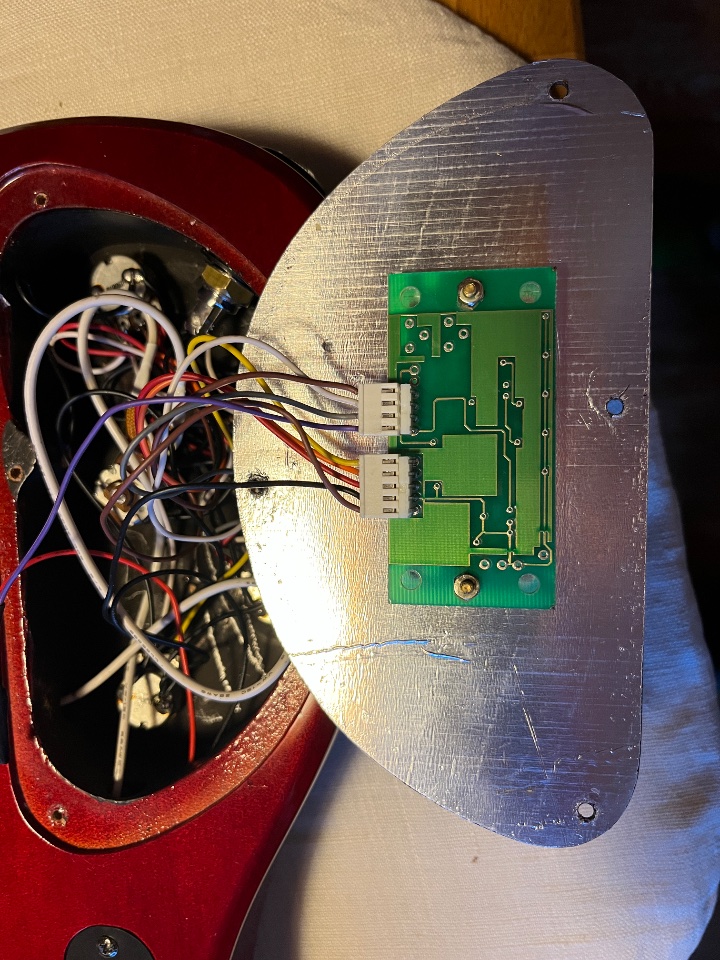

Hier mal zwei Fotos
... war das denn schon immer so , oder war der bass zunächst ok ?

wurde irgendwas in der elektronik zeitgleich gewechselt ?Das Problem ist plötzlich aufgetreten. Gewechselt hab ich noch nichts an der Elektrik. Es war nur mal ein Problem mit einem Poti, welches ich gereinigt hatte, da ich kein Ersatz gefunden hatte. Aber das ist schon länger her. Das akute Problem kam erst danach.


Anhänge

  • IMG_2073.jpeg
    219,4 KB · Aufrufe: 84
  • IMG_2072.jpeg
    309,3 KB · Aufrufe: 80
da ist wahrscheinlich ein Masseschluss, so dass die Elektronik auch ohne eingestecktem Kabel nie ausgeschaltet ist. Entweder falsch verkabelt, falls etwas daran gebastelt wurde, oder die Masseleitung zur Batterie wurde gequetscht und schliesst auf die Abschirmung.
An defektes Kabel habe ich auch schon gedacht- aber nichts gefunden…

Sieht für mich aus, als wären Masse und Ring verbunden?

  • Gute Idee
  • Like
Reaktionen: Flaschbier und claudio
von der Batterie muss ein (normal schwarzes) Kabel an die Buchse gehen und mit Ring verbinden. Sleeve geht dann zur Schaltungsmasse, Tip ist das Signal.

  • Like
Reaktionen: Jogi68
  • #10
von der Batterie muss ein (normal schwarzes) Kabel an die Buchse gehen und mit Ring verbinden. Sleeve geht dann zur Schaltungsmasse, Tip ist das Signal.

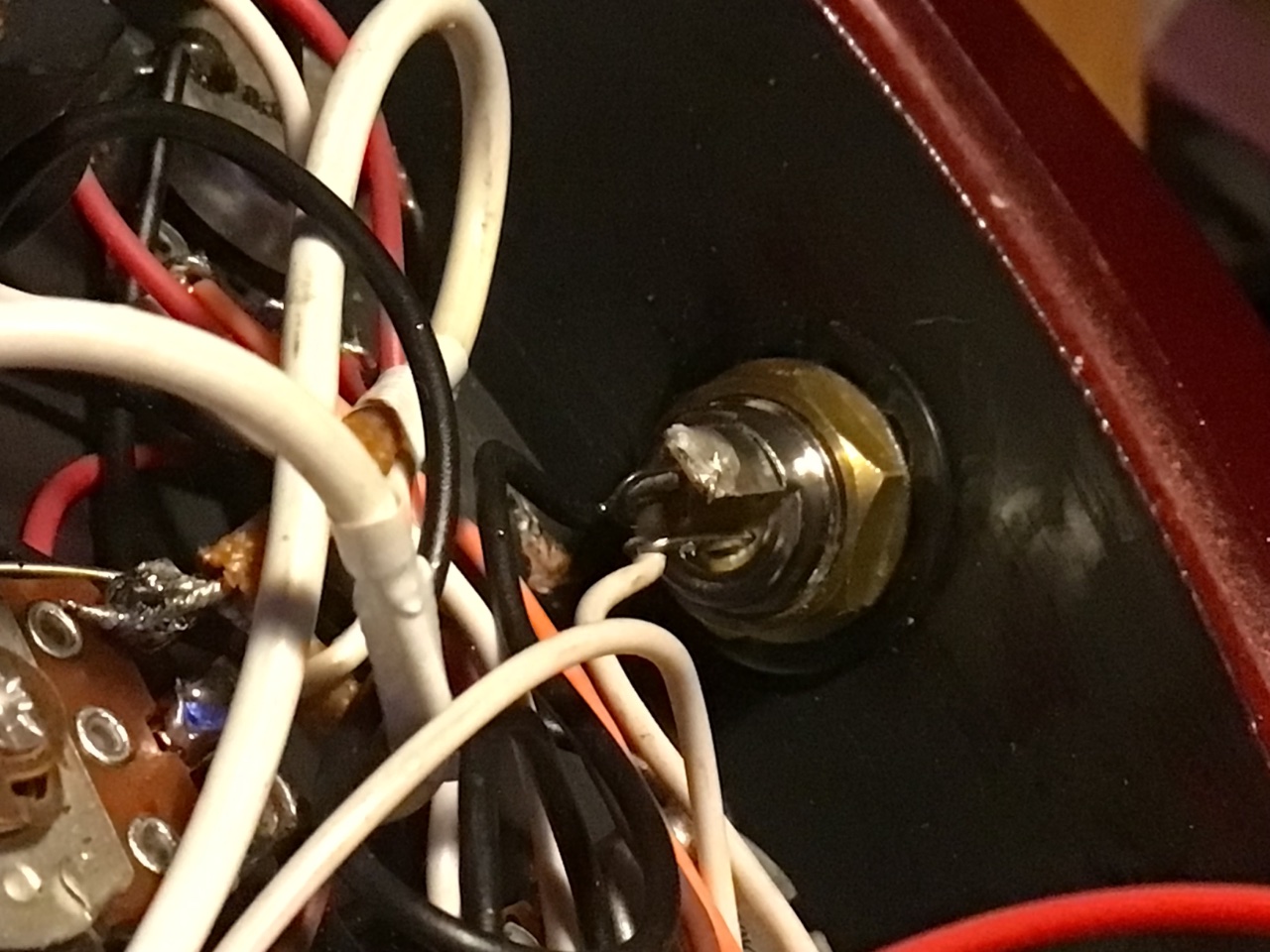

Ich habe noch ein Foto au. Anderer Perspektive.
Ich habe die Buchse (nach bestemWissen und Gewissen) so verkabelt wie zuvor. Es sind drei Anschlüsse, aber nur zwei Kabel… 🤨
Was heißt „mit Ring verbinden“? - Sorry - bin kein Elektriker…


Anhänge

  • IMG_3669.jpeg
    286,9 KB · Aufrufe: 66
  • #11
.... mit nur zwei kabel funktioniert das nicht richtig .

hast du ev beim poti säubern noch ein schwarzes kabel an masse gelötet ?

  • Like
  • Antwort hilfreich!
Reaktionen: 3-Diddy, Flaschbier und claudio
  • #13
Es sind drei Anschlüsse, aber nur zwei Kabel
dann fehlt Dir ein Kabel. Wie die @Bass_Zicke richtig schreibt funktioniert das nicht mit nur zwei Kabeln.

Was heißt „mit Ring verbinden“?
Das ist eine Stereobuchse, die Spitze des Steckers ist für das Signal. Das einstecken eines Monokabels schliesst den Ring (das Ding hinter der Spitze) mit dem Sleeve (die Verbindung zum Gehäuse) kurz und schaltet so die Batterie in den Stromkreis.

Die Klinkenstecker heissen auch TS (Tip-Sleeve) für Mono/Zweipol und TRS (Tip-Ring-Sleeve) für Stereo/Dreipol.

Der Trick ist hier, dass ein Monostecker und eine Stereobuchse wie ein Schaltkontakt auf der gemeinsamen Masse funktionieren, wenn richtig verkabelt.

  • Like
Reaktionen: low-end, Flaschbier und Bass_Zicke
  • #15
das kann ich so nicht genau sagen .... aber wenn du das beim poti säubern dort angelötet hast , könnte es falsch sein .

war es ungefähr so :

poti ausgebaut
dabei könnte ein draht von der buchse abgegangen sein
poti eingebaut und versehentlich das von der buchse mit ans poti gelötet ?

  • #16
Eigentlich nicht. Die Kabel sind miteinander verzwirbelt und am Gehäuse angelötet. Bringt es was eine Monobuchse zu verbauen? Allerdings bin ich mir sicher dass ich genauso eine verbaut habe, wie drin war…

  • #17
dann fehlt Dir ein Kabel. Wie die @Bass_Zicke richtig schreibt funktioniert das nicht mit nur zwei Kabeln.


Das ist eine Stereobuchse, die Spitze des Steckers ist für das Signal. Das einstecken eines Monokabels schliesst den Ring (das Ding hinter der Spitze) mit dem Sleeve (die Verbindung zum Gehäuse) kurz und schaltet so die Batterie in den Stromkreis.

Die Klinkenstecker heissen auch TS (Tip-Sleeve) für Mono/Zweipol und TRS (Tip-Ring-Sleeve) für Stereo/Dreipol.

Der Trick ist hier, dass ein Monostecker und eine Stereobuchse wie ein Schaltkontakt auf der gemeinsamen Masse funktionieren, wenn richtig verkabelt.
Ich bin mir sicher, dass nur zwei Kabel dran waren an der Buchse

  • #18
... dann schau doch mal , wo die beide drähte von der batterie hingehen .

  • Like
Reaktionen: Flaschbier
  • #20
da gehört die masse nicht hin , sollte zum " ring " der buchse gehen .
