Hallo,
ich würde das oben besagte Horn gerne ab einer etwas tieferen Grenzfrequenz an Stelle den vorgeschlagen 3.5kHZ/12dB mit 3kHz/18dB ankoppeln, müsste eigentlich gehen da das dem doppelten der Resonanzfrequenz (1.5kHz) entspricht, hatte ich als Richtwert mal so in Erinnerung. Hat von euch jemand Erfahrung oder gar Vorschlagswerte?
Für den 15" Tieftöner benötige ich wenn überhaupt einen 6dB Tiefpass, der läuft ganz sachte aus.
Vielen Dank Gruß Rüdiger

Cpt. Fixit
Cpt. Fixit
Active Member
Beiträge
168
Bassix
ß11.694
Wenn Du das als Butterworth Hochpass dritter Ordnung machen willst, wären die theoretischen Werte bei theoretischen 8Ohm Treiberimpedanz: C1=3,68uF, C2=11,04uF, L=0,26mH. C1 ist der dem Verstärker zugewandte Kondensator, C2 Richtung Treiber, L geht dazwischen nach Masse. Leider sind solche Filter dritter Ordnung zickig, was die Impedanz des angehängten Treibers angeht, die solltest Du genauer wissen, als die ungefähr-genauen 8 Ohm aus dem Datenblatt.
Zudem wirst Du Phasenprobleme im Übergangsbereich bekommen. Da ist ein 12dB/Oct Filter zweiter Ordnung viel dankbarer, das macht genau 180°, also braucht man nur den Tweeter verkehrt herum anschließen und alles wird gut.
Mein erster Versuch wäre also 2nd order HP und den 15er frei laufen lassen.
Aber letztlich entscheidet das Gehör, ganz besonders bei Instrumentalboxen, also hilft Dir hier, wie immer, nur eins: Ausprobieren!

Talisker
Talisker
No religion! Except for Bad Religion!
Beiträge
5.998
Lösungen
1
Ort
Frankfurt
Bassix
ß258.293
Du kannst das Impedanzproblem entschärfen, weil du eh ein L-Glied zur Pegelanpassung brauchst, das Horn ist viel lauter als der Membranlautsprecher. Mit der Phase wird das dadurch aber nicht einfacher. Aber die sieht man ja nicht.

Stratitis
Stratitis
Erklärbär und Simulant :-)
Beiträge
7.250
Lösungen
9
Ort
32457
Bassix
ß159.784
Ich würde das Horn nicht dazu nötigen, tiefer herunterzugehen. Das klingt dann alles andere als angenehm. Wenn Du ein Problem in dem Freqeunzbereich hast, wäre es sinnvoller, dort einen kleinen Breitbänder einzubauen, den man mit einem passenden Pott vom Innenvolumen der Box entkoppelt.
Ich habe den gleichen Hochtöner ja in meiner FMC-Box, die neben dem APT noch einen 6" Midrange drinhat. Meistens habe ich den Tweeter ganz aus oder nur sehr dezent dazugemischt. Ausser den Störgeräuschen und dem Zing nagelneuer Stainless-Saiten kommt da eh nix musikalisches rüber. :-)

pedalist29
pedalist29
Active Member
Beiträge
315
Ort
Sweet Home
Bassix
ß8.264
Ich würde das Horn nicht dazu nötigen, tiefer herunterzugehen. Das klingt dann alles andere als angenehm. Wenn Du ein Problem in dem Freqeunzbereich hast, wäre es sinnvoller, dort einen kleinen Breitbänder einzubauen, den man mit einem passenden Pott vom Innenvolumen der Box entkoppelt.
Ich habe den gleichen Hochtöner ja in meiner FMC-Box, die neben dem APT noch einen 6" Midrange drinhat. Meistens habe ich den Tweeter ganz aus oder nur sehr dezent dazugemischt. Ausser den Störgeräuschen und dem Zing nagelneuer Stainless-Saiten kommt da eh nix musikalisches rüber. :-)

Ja, wahrscheinlich den 6“ Celestion!? An den TF0615MR hatte ich auch mal gedacht.

pedalist29
pedalist29
Active Member
Beiträge
315
Ort
Sweet Home
Bassix
ß8.264
Wenn Du das als Butterworth Hochpass dritter Ordnung machen willst, wären die theoretischen Werte bei theoretischen 8Ohm Treiberimpedanz: C1=3,68uF, C2=11,04uF, L=0,26mH. C1 ist der dem Verstärker zugewandte Kondensator, C2 Richtung Treiber, L geht dazwischen nach Masse. Leider sind solche Filter dritter Ordnung zickig, was die Impedanz des angehängten Treibers angeht, die solltest Du genauer wissen, als die ungefähr-genauen 8 Ohm aus dem Datenblatt.
Zudem wirst Du Phasenprobleme im Übergangsbereich bekommen. Da ist ein 12dB/Oct Filter zweiter Ordnung viel dankbarer, das macht genau 180°, also braucht man nur den Tweeter verkehrt herum anschließen und alles wird gut.
Mein erster Versuch wäre also 2nd order HP und den 15er frei laufen lassen.
Aber letztlich entscheidet das Gehör, ganz besonders bei Instrumentalboxen, also hilft Dir hier, wie immer, nur eins: Ausprobieren!

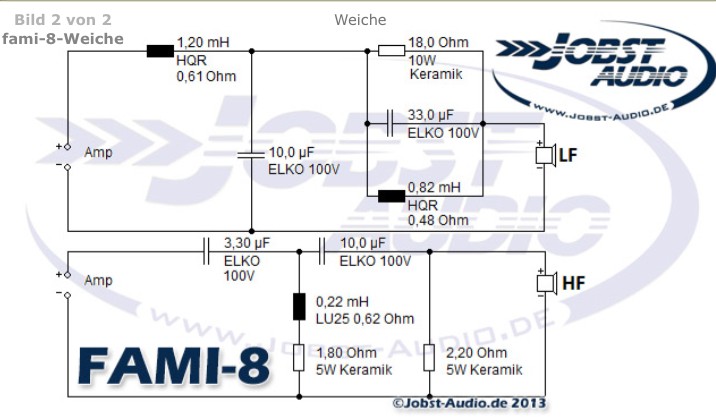

Das kommt diesem ja recht nah. Habe ich eben gefunden.
