Häussel MM 4 PU in Musicman Stingray 2-Band, verdrahtung.

[el martino]

Hallo Bassicer.

Betreff:
PU-Wechsel Musicman Stingray 2-Band Bj.1992, da mir die stark herausstehenden Stabmagnete am original PU je nach Spiel/Anschlagtechnik stören.

Bei Rockinger die Häussel MM4 geordert.

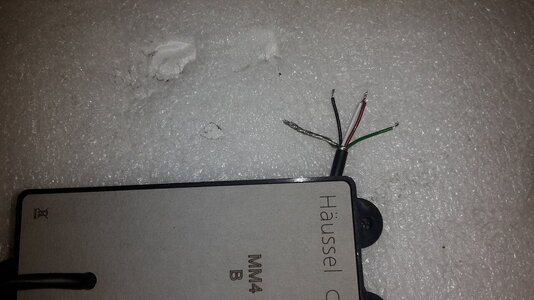

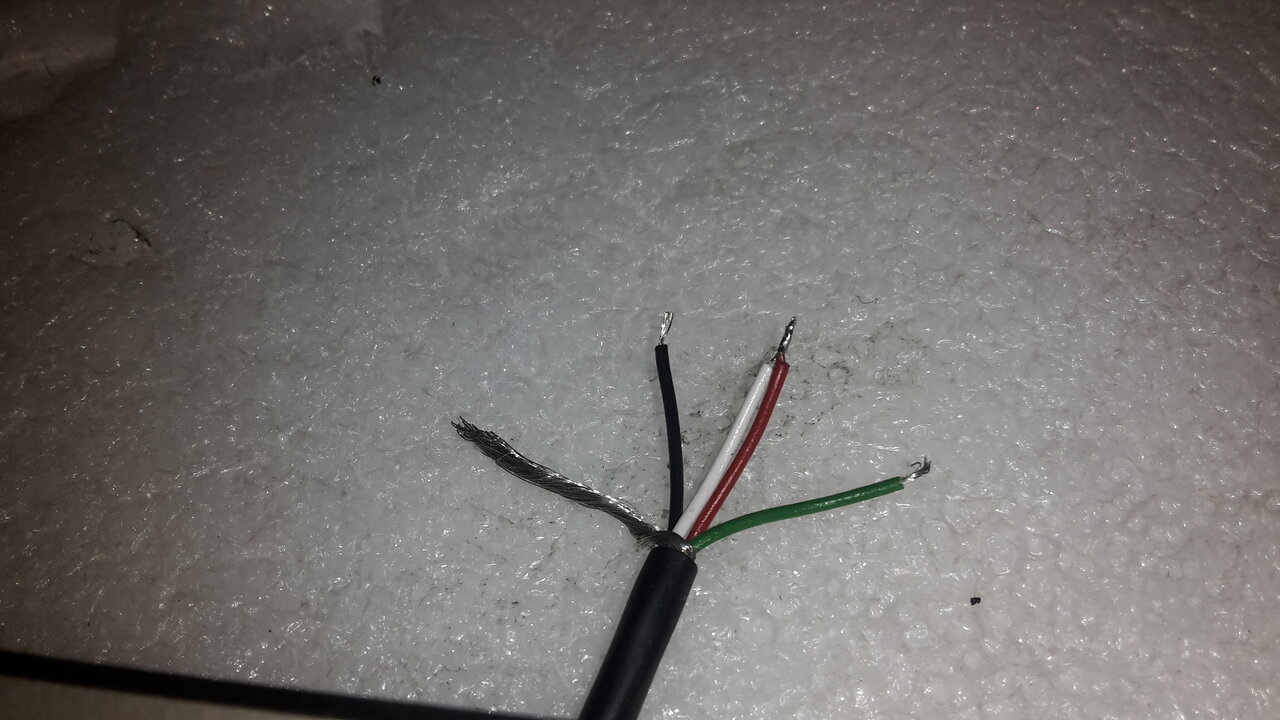

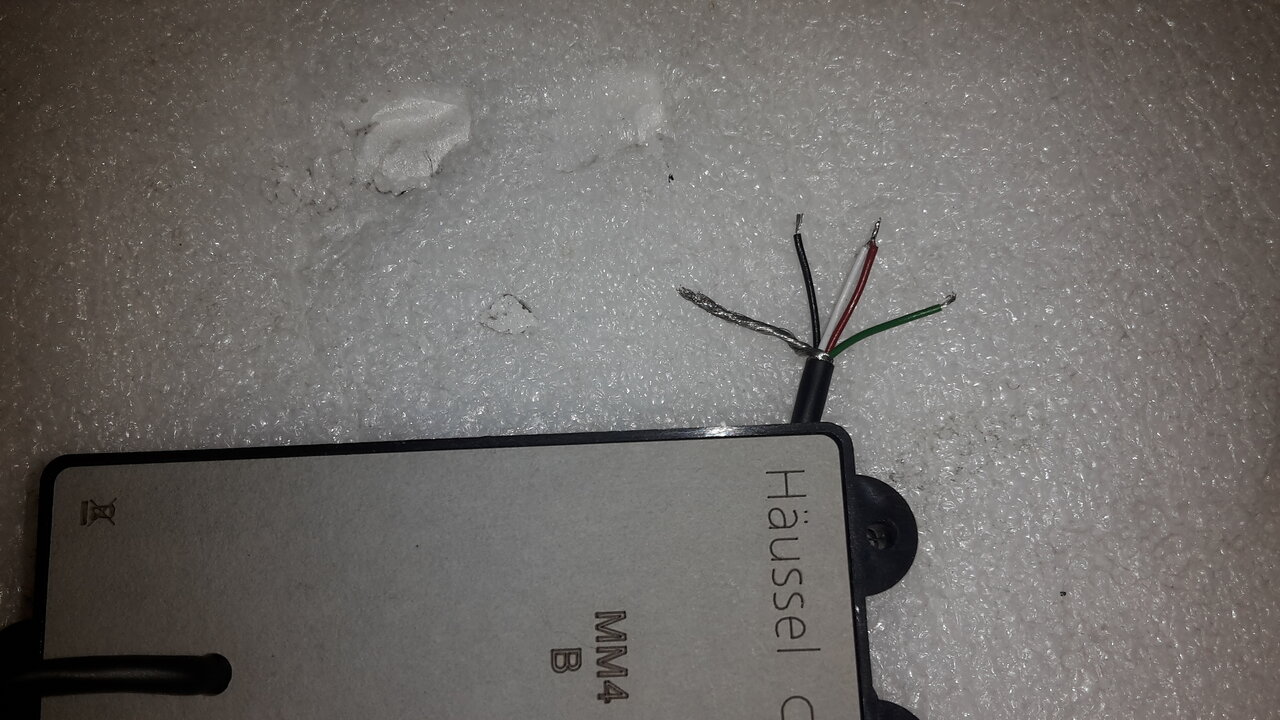

Die Verdrahtung soll beibehalten werden bzw. wie gehe ich bei der Verlötung der Häussel-PU mit den 4 Adern und Schirm-Litze vor?

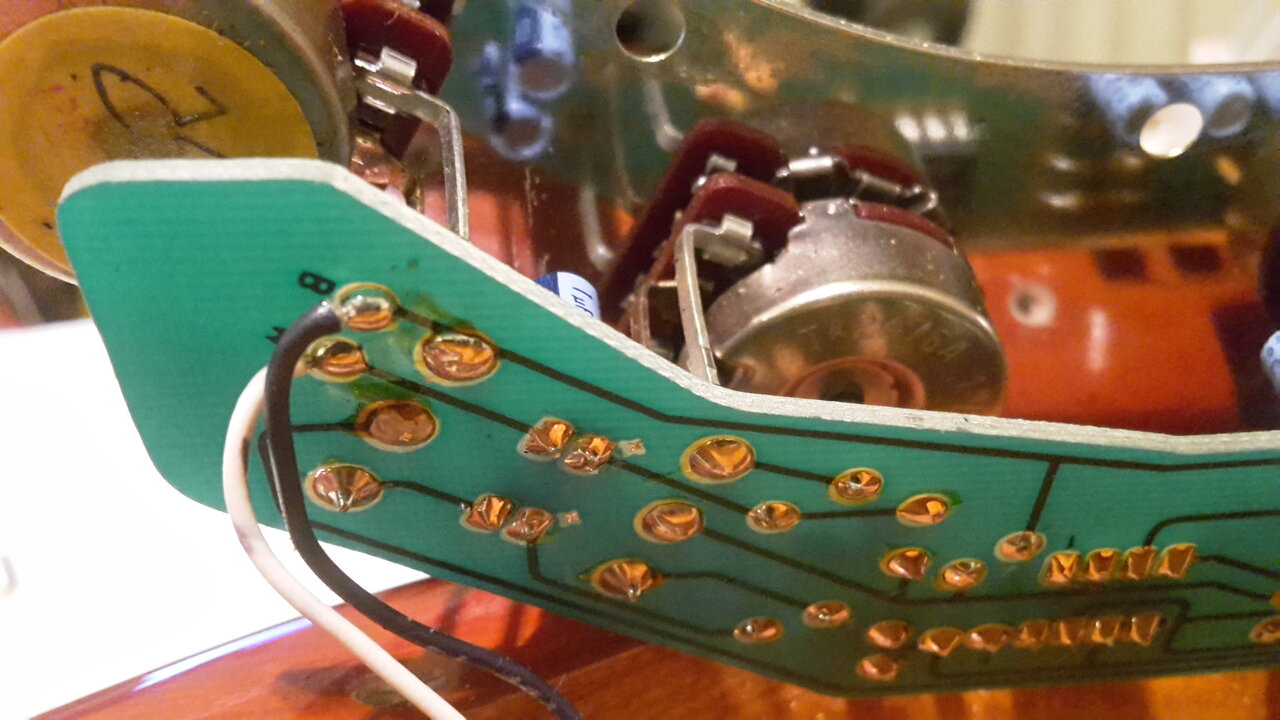

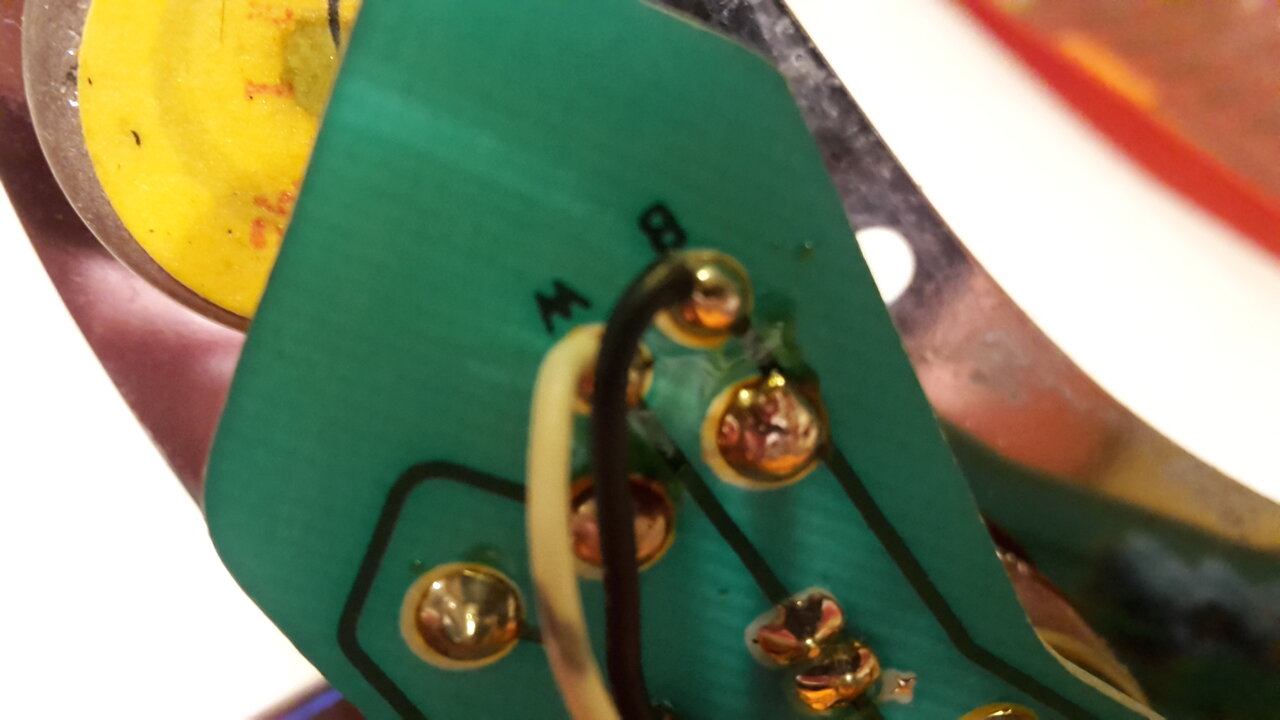

Ich bräuchte tatsächlich, da ich die Elektronik nicht erfunden habe , explizit Tipps welche Ader (Farbe) des Häussel-PUs an die MM-Platine mit den Lötpunkten W und B kommt.

Danke für Tipps & Tricks und viele Grüße,
Martin



[quarkfrosch]

B (black) sollte Masse sein
W (white) Signal



[quarkfrosch]

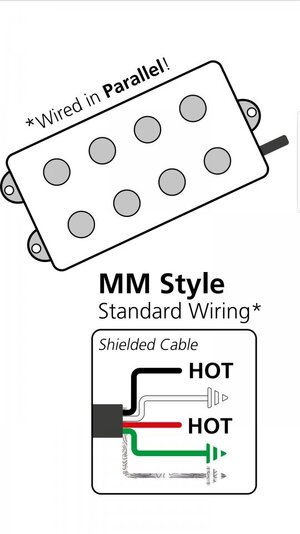

https://haeussel.com/uploads/tx_ttproducts/datasheet/Haeussel_Pickups-Wiring_Instructions_1c10ba.pdf

Hiernach also schwarz an W und grün + Schirm an B bei serieller Verdrahtung.



[Chris65]

https://haeussel.com/uploads/tx_ttproducts/datasheet/Haeussel_Pickups-Wiring_Instructions_1c10ba.pdf

Hiernach also schwarz an W und grün + Schirm an B bei serieller Verdrahtung.

Hat mich auch gewundert, aber bei Häusel ist wohl schwarz das Signal...
Die älteren MM PUs waren parallel geschaltet wenn ich mich nicht irre, wie ist der '92 er?
Oder mit dem Häusel mal beides probieren...



[Schlurch]

Stingrays sind immer parallel verdrahtet und liefern auch nur so den entsprechenden Sound



[Chris65]

Stingrays sind immer parallel verdrahtet und liefern auch nur so den entsprechenden Sound

Also weiss-rot verbunden bedeutet serielle Verdrahtung.
Das hieße wohl weiss an grün (Masse) und rot an schwarz (Signal), oder weiss-rot andersrum..., deswegen dann besser direkt Häusel emailen/fragen, wie die MM typische parallel-Vedrahtung ist!!!



[kadauz]

Auf jeden Fall mal berichten, ob es einen Soundunterschied gibt mit dem Häussel.



[Chris65]

Was gefunden:

Häussel MM4 PU verlöten?!

Vorab: Ich habe keine Spur Ahnung wie eine Elektronik funktioniert. So, nun zu meinem Anliegen.. Ich möchte meinen Stingray mit einer neuen Elektronik ausstatten, das einzige Problem hier bei ist lediglich der PU. Es sind vier Drähte am PU (grün, rot, schwarz, weiß). Die Elektronik ist...

www.musiker-board.de

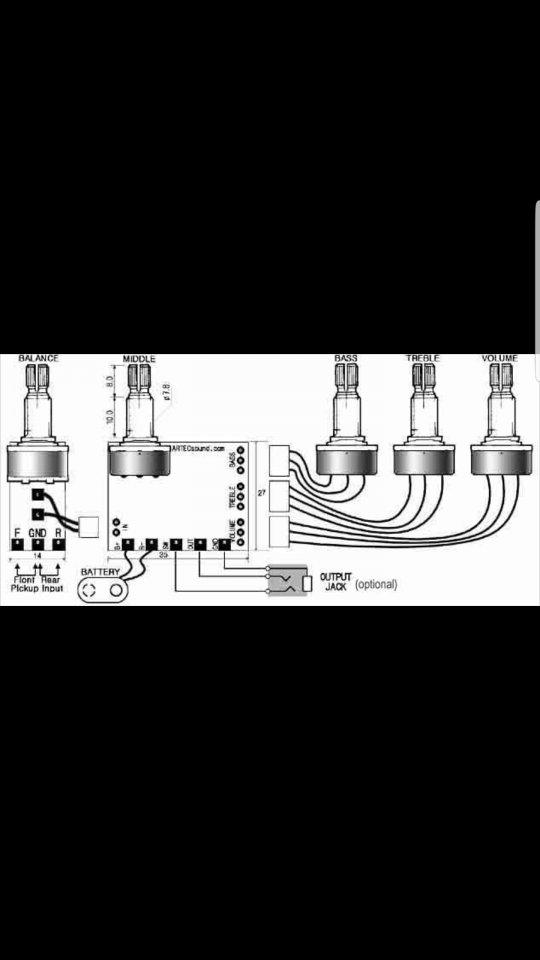

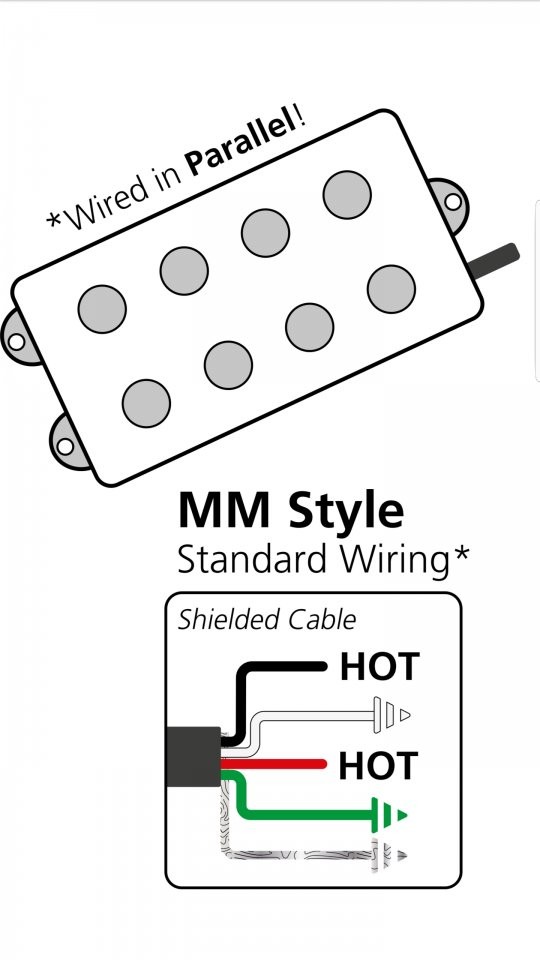

Das heißt für parallel wie ich meinte rot an schwarz (Signal) und zusammen an W... Rest an Masse=B.



[Schlurch]

Ja richtig, rot und schwarz zusammen und grün, weiß und shield zusammen. Dafür würde ich je ein Stück Litze an die Ösen löten und daran die zwei bzw drei Litzen vom Pickup löten. Sonst könnte es etwas eng werden.



[Basshole]

Sehr spannend - bitte dann vom „neuen“ Sound berichten.



[SuperFour]

Auch hier: Bitte Bescheid geben wie es klingt. Bin selbst auf der Suche nach einem MM PU der wie das Original klingt



[Schlurch]

Ich hatte in einem Stingray einen Bassculture Pickup, da hat sich im Sound nix getan, aber die Pole pieces waren eben mit der Kappe und haben somit nicht mehr genervt



[el martino]

Danke euch für die Tipps und Erläuterungen!

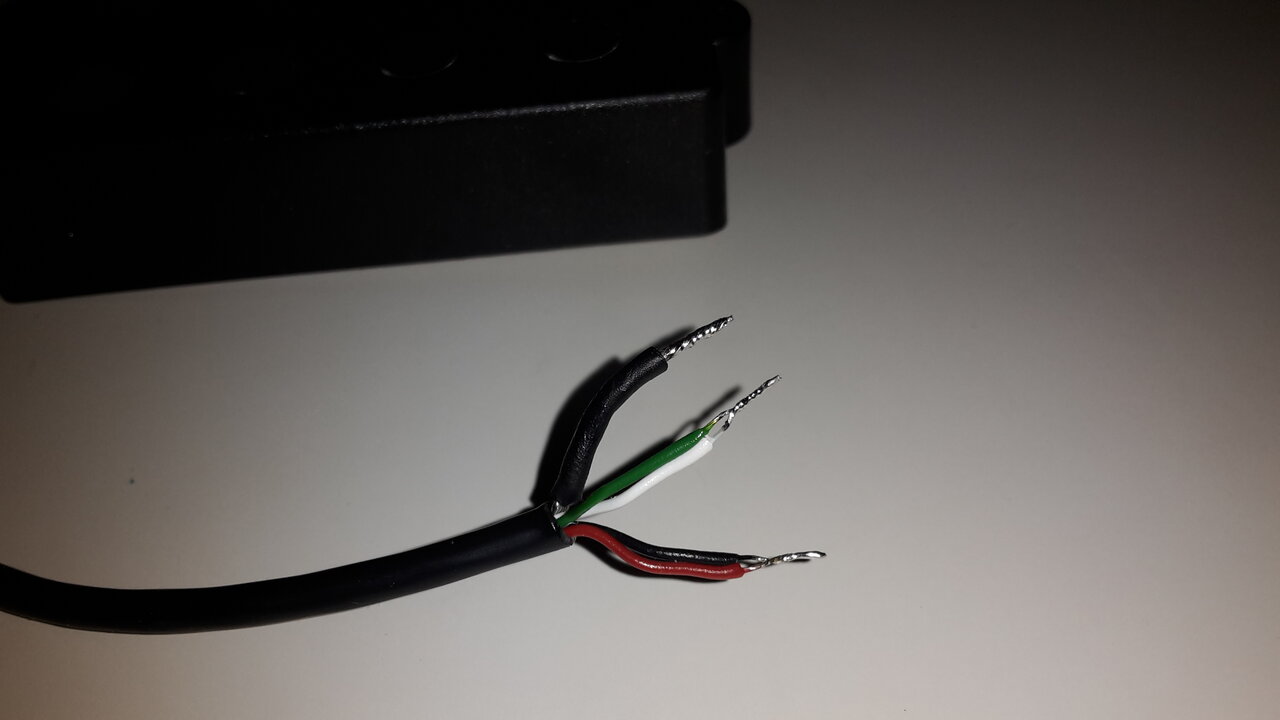

Häussel PU ist für die original Parallel-Verdrahtung nun präpariert, einbau folgt in den nächsten Tagen.

Ich werde berichten wie der sich so auswirkt.

Viele Grüße,
Martin
