Suche Schaltplan für Schecter Jazz Bass Elektronik aus den 70ern

  • Ersteller Ersteller Basstefan
  • Erstellt am Erstellt am
Basstefan

Basstefan

New Member
Beiträge
4
Ort
DE
Bassix
ß588
Liebe Kollegen,
ich habe mich gestern schon mit Cadfael ausgetauscht, er konnte mir allerdings nicht helfen, da er diese Schaltung nicht kennt. Daher meine Frage jetzt an alle: In zwei meiner Jazz Bässe habe ich jeweils eine Schaltung verbaut, die meines Wissens nach in den 70er Jahren in den USA als Tuning Part von der Firma Schecter Guitar Research unter der Bezeichnung "Tapped Pickup Assemblies" verkauft wurden. Es handelt sich dabei um jeweils zwei Pickups, die mit je 2 voneinander getrennten Wicklungen versehen sind, welche mit 3 Push-Pull Potis gesteuert werden. Somit können deutlich unterschiedliche Lautstärken und Sounds geregelt werden. Da dies bei beiden Bässen sehr unterschiedliche Ergebnisse liefert und einzelne Potis gar keinen Effekt haben, würde ich die beiden Elektroniken gerne überarbeiten. Nur habe ich keine Ahnung, was da wie verlötet werden muss.
Kennt von euch jemand diese Elektronik und kann mir helfen?

  • Like
Reaktionen: Chuck

Leichter wird es sicher, wenn du mal ein paar Bilder vom Tatort machst. Vielleicht lässt sich daraus ja ne Schaltung erkennen, erahnen.

Gruß
Martin

  • Like
Reaktionen: Mr. Pink, zeppo3000 und Mudskipper
Hilft das vielleicht weiter? Sonst würde ich Schecter mal direkt fragen.

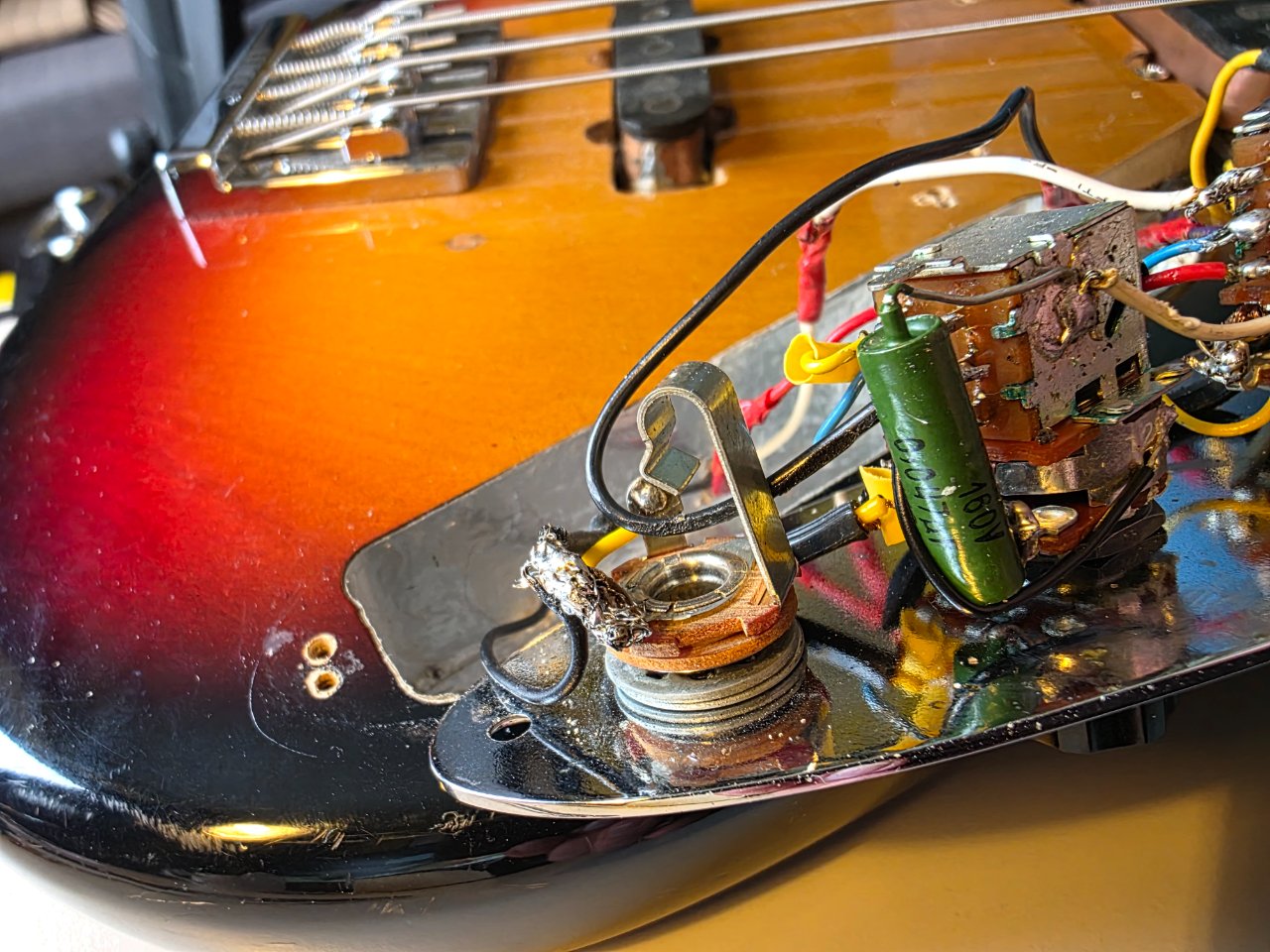

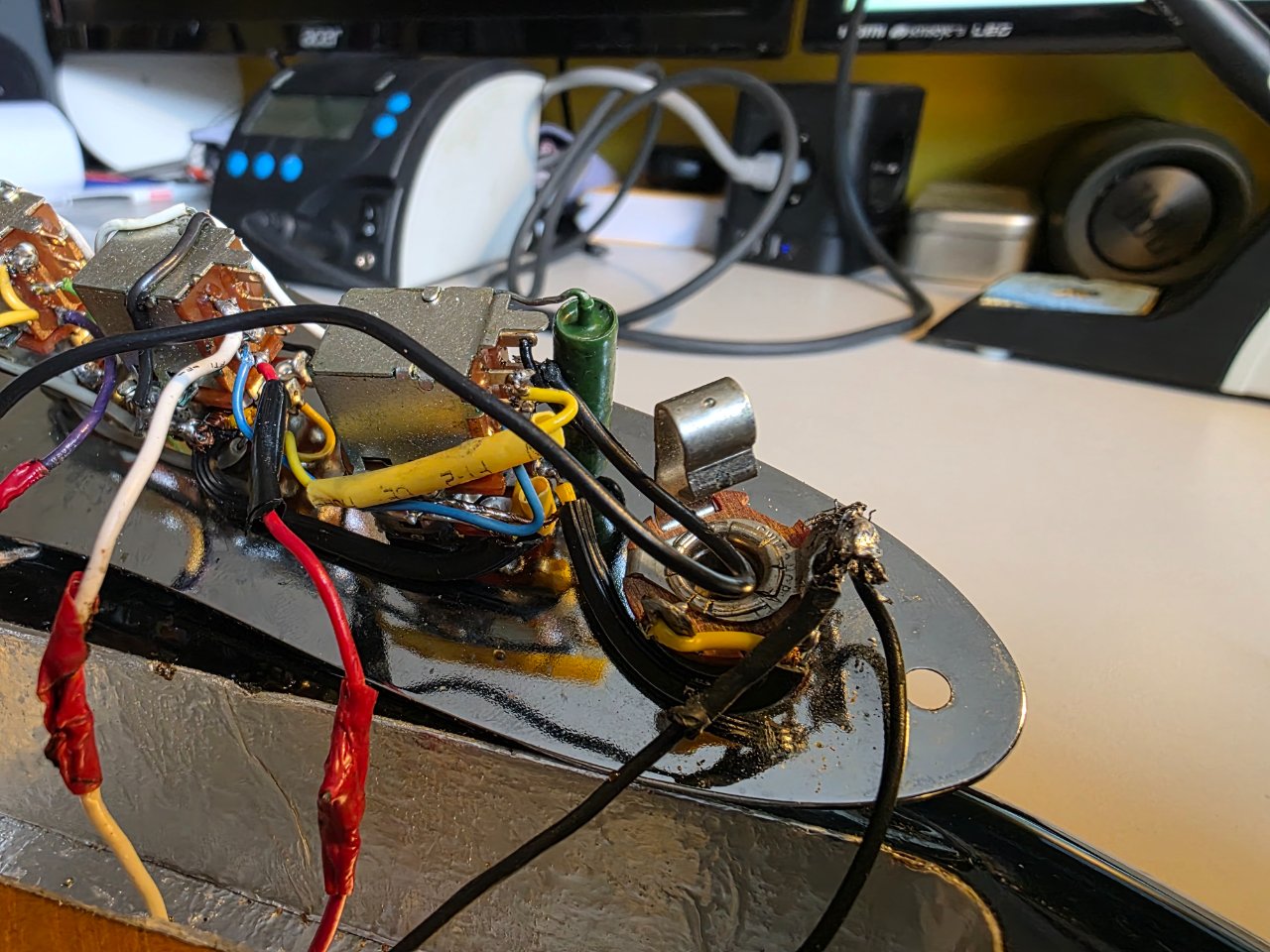

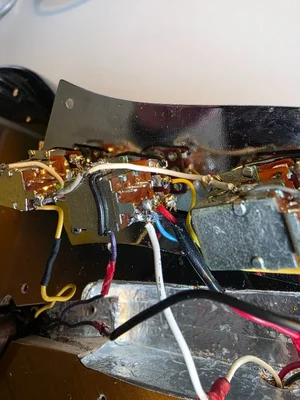

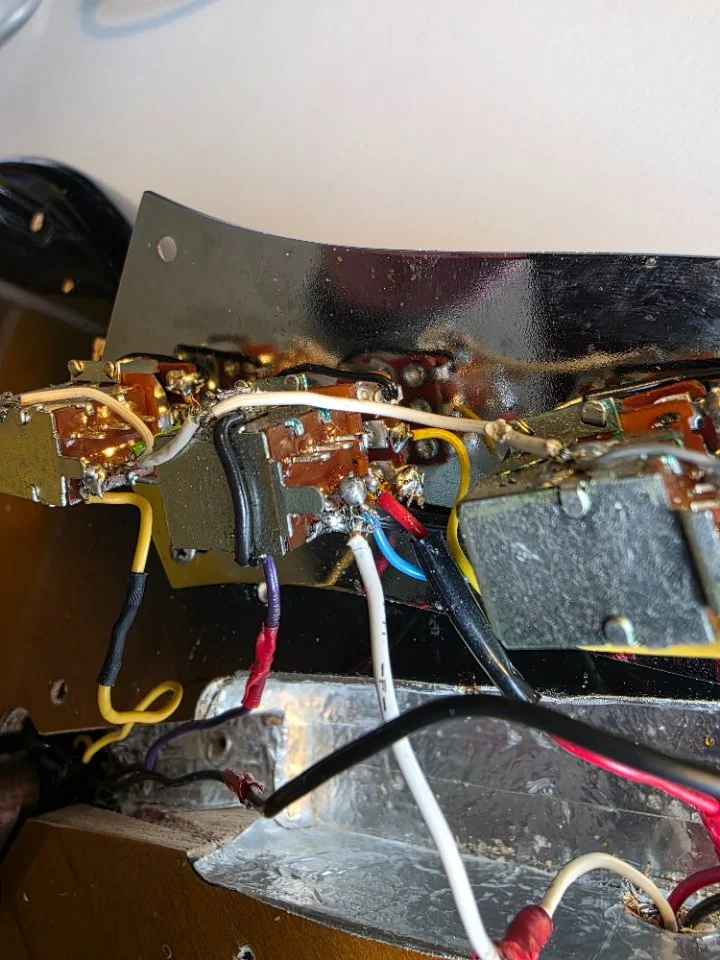

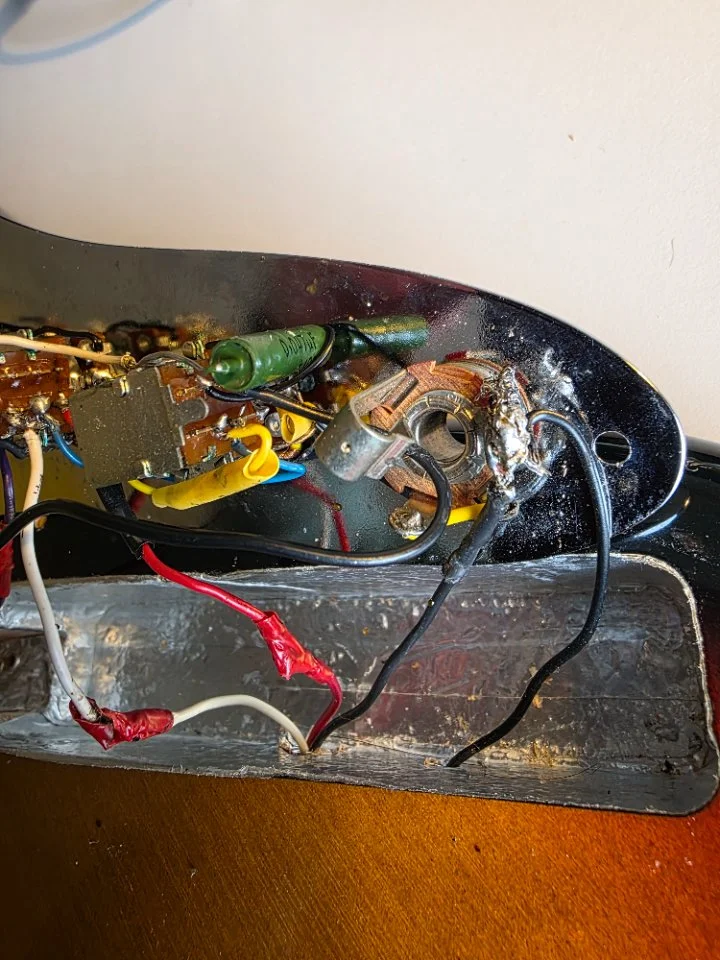

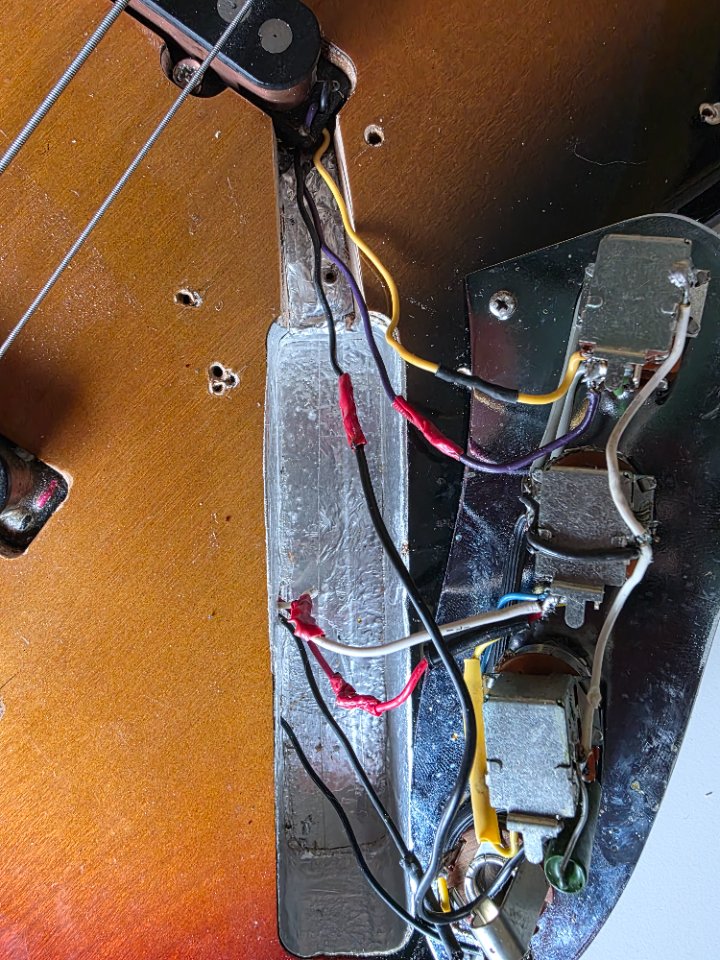

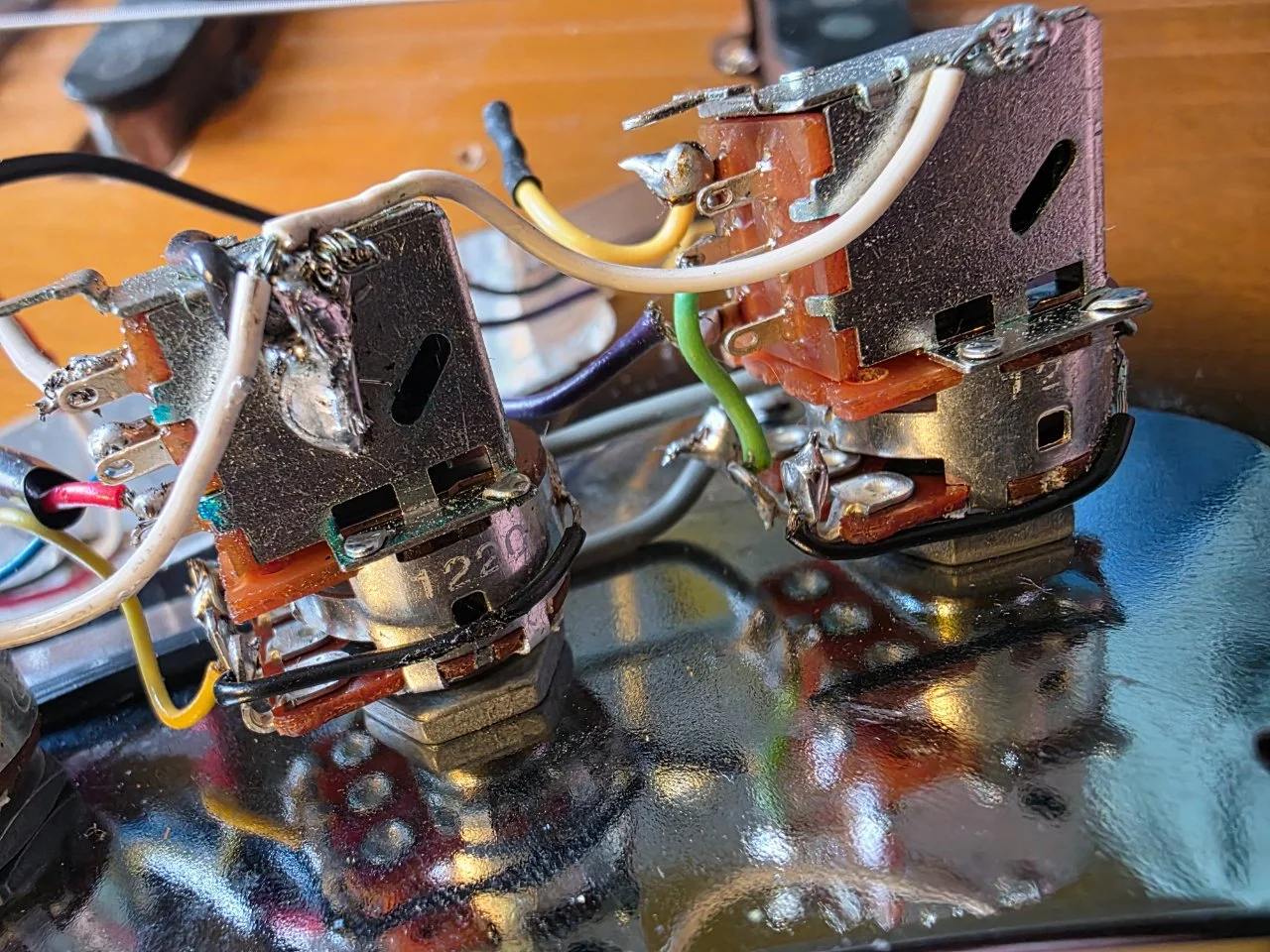

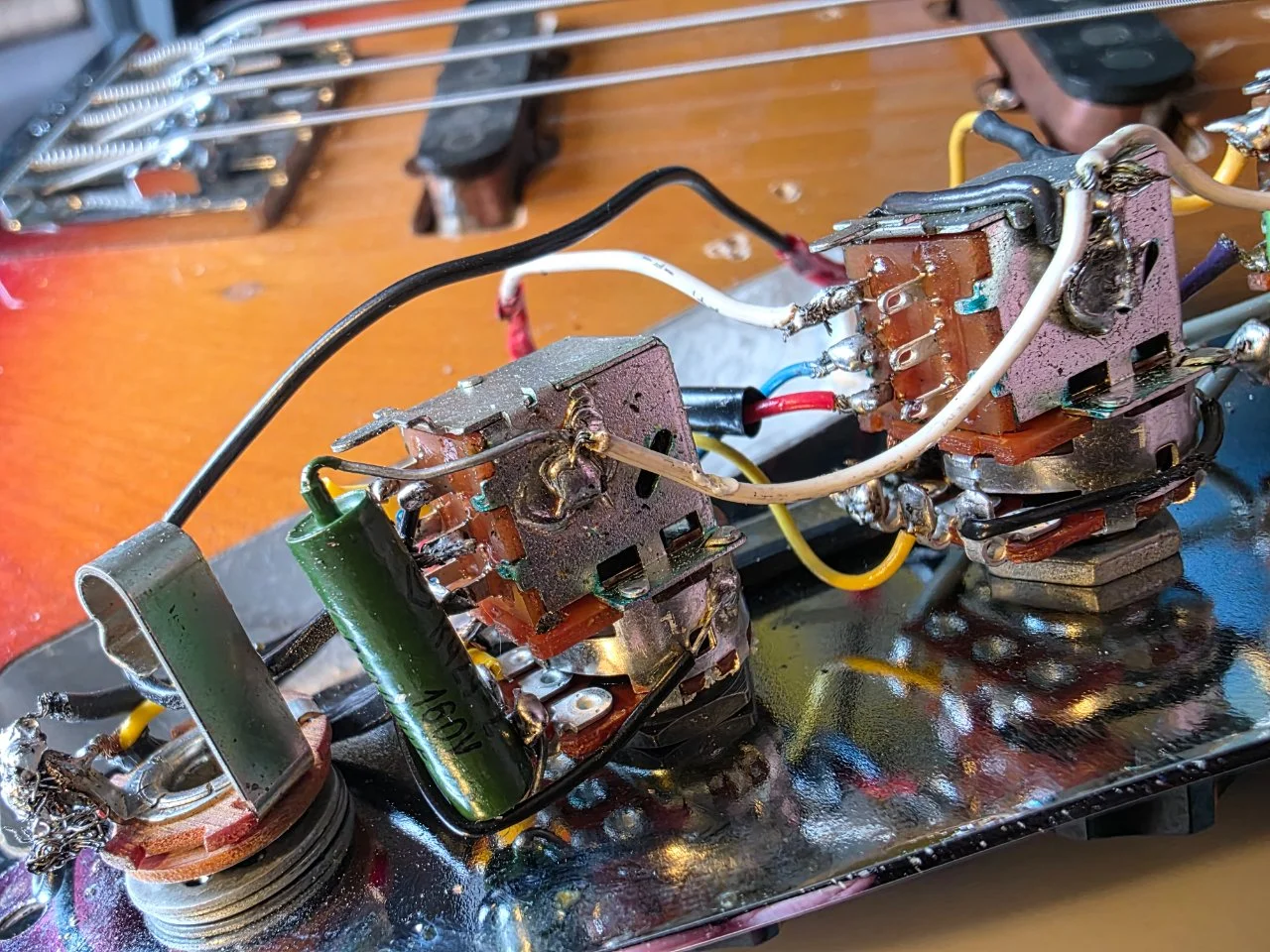

Danke für deinen Vorschlag Martin. Ich habe die Elektronik mal von allen Seiten fotografiert. Ich hoffe, das ist anschaulich!?


Anhänge

  • 20260113_144623.jpg
    204,1 KB · Aufrufe: 102
  • 20260113_144812.jpg
    254,5 KB · Aufrufe: 108
  • 20260113_144806.jpg
    310,9 KB · Aufrufe: 102
  • 20260113_144756.jpg
    316,4 KB · Aufrufe: 101
  • 20260113_144740.jpg
    232,8 KB · Aufrufe: 96
  • 20260113_144720.jpg
    149,1 KB · Aufrufe: 104
  • 20260113_144710.jpg
    136,2 KB · Aufrufe: 102

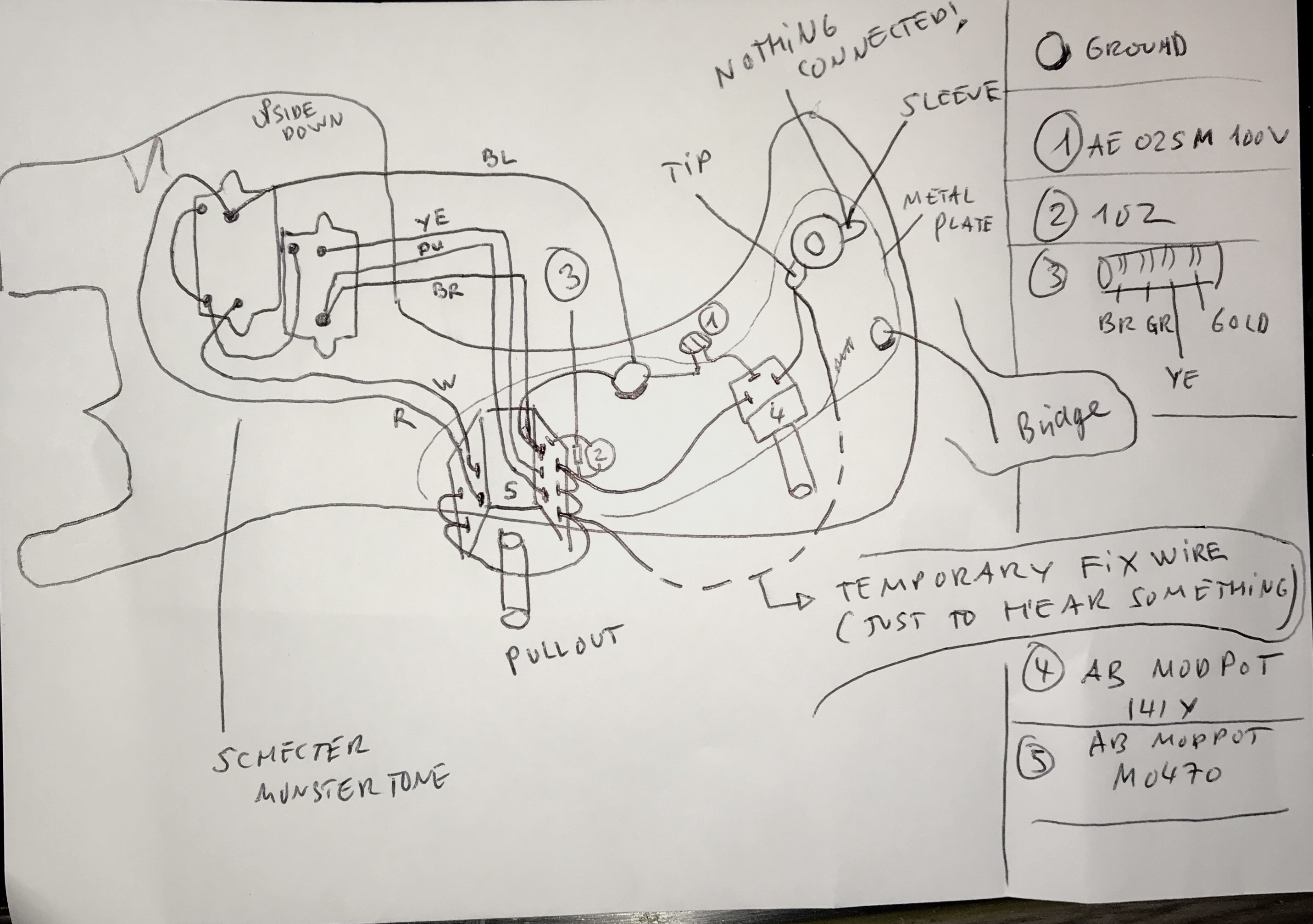

Sieht so aus, als ob es sich um diese Pickups handelt:
cover-image

Da sind die Spulen nicht unabhängig voneinander, sondern die Spule ist stark Overwound hat aber in der Mitte eine Anzapfung (deshalb Tapped). Masse gegen Anzapfung (ich glaube, das war weiß) klingt wie ein relativ normaler Jazzbasspickup. Masse gegen volle Wicklung (das müsste dann rot sein), ist dann deutlich lauter aber auch dumpfer bzw. mit dem Höhenpeak viel weiter unten, aber eben noch ein richtiger Peak, nicht wie ein zugedrehtes Tonepoti.
Im wesentlichen sieht das so aus, als ob die Schaltung Vol/Vol/Tone ist, wie bei einem normalen Jazzy, nur daß die Schalter an den Vol Pots ihren jeweiligen Pickup Heiß oder Halb schalten. Nur, was der Schalter des TonePots macht, kann ich nicht ganz nachvollziehen.

P.S.: Ich würde wahrscheinlich einen dritten Schalter verwenden um die Pickups parallel oder in serie zu schalten.

P.P.S.: Wenn von den Schaltern der Vol Potis einzelne keinen Effekt zeigen kann es sein, daß da ein Schluss in der "oberen" Hälfte der Spule vorliegt, so daß in beiden Schalterstellungen letztlich dasselbe anliegt. Ich hab mal was läuten gehört, daß diese Pickups dafür anfällig wären.

Zuletzt bearbeitet:
  • Like
Reaktionen: Basselfe66

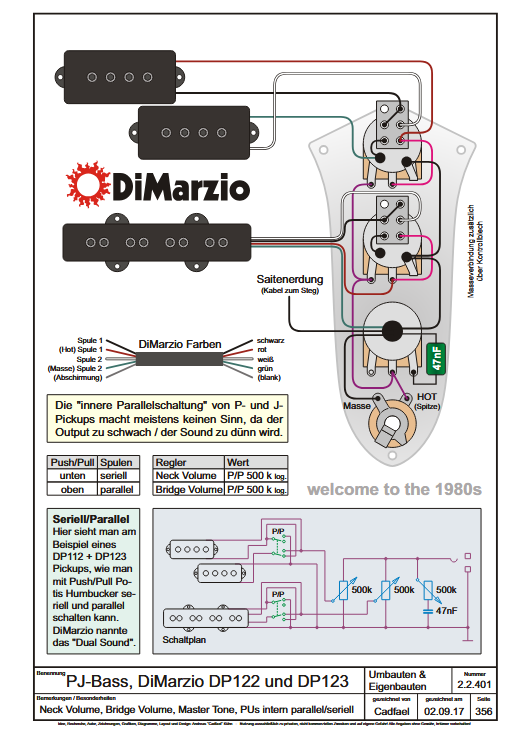

Zufällig habe ich letzte Woche diese Schaltung aus Cadfaels Bass Schaltungen verdrahtet.

Wenn es sich bei den Pickups um Split Coils im Single Coil Format handelt kann man diese parallel oder seriell Schalten.
Was dann der Schalter des Tonpotis macht weiß ich jetzt auch nicht, aber es könnte sein dass dann beide Pickups parallel und seriell geschaltet werden.

Edith: @whitewater ist auf der richtigen Spur. Nach nochmaliger Sichtung der Fotos haben die Pickups 3 Anschlüsse. Der Schalter am Volumepoti schaltet dann entweder den einen Anschluß (gelb beim Neckpickup) oder den anderen Anschluß (violett) auf den mitleren Anschluß des Potis durch.

Zuletzt bearbeitet:
  • Antwort hilfreich!
Reaktionen: Kalmar
Hilft das vielleicht weiter? Sonst würde ich Schecter mal direkt fragen.

Danke Jogi, tatsächlich handelt es sich offenbar um das gleiche Prinzip, eben für den Preci. Leider kann ich nur Löten, habe aber keinerlei Ahnung von Elektronik. Nach einem genauen Diagramm könnte ich das zusammenbringen, die Zeichnung zum Preci auf den J Bass umzusetzen übersteigt aber mein Verständnis. Bei Schecter nachzufragen ist ein guter Tipp. Ich versuche das und schreibe hier wenn ich eine Antwort erhalte.

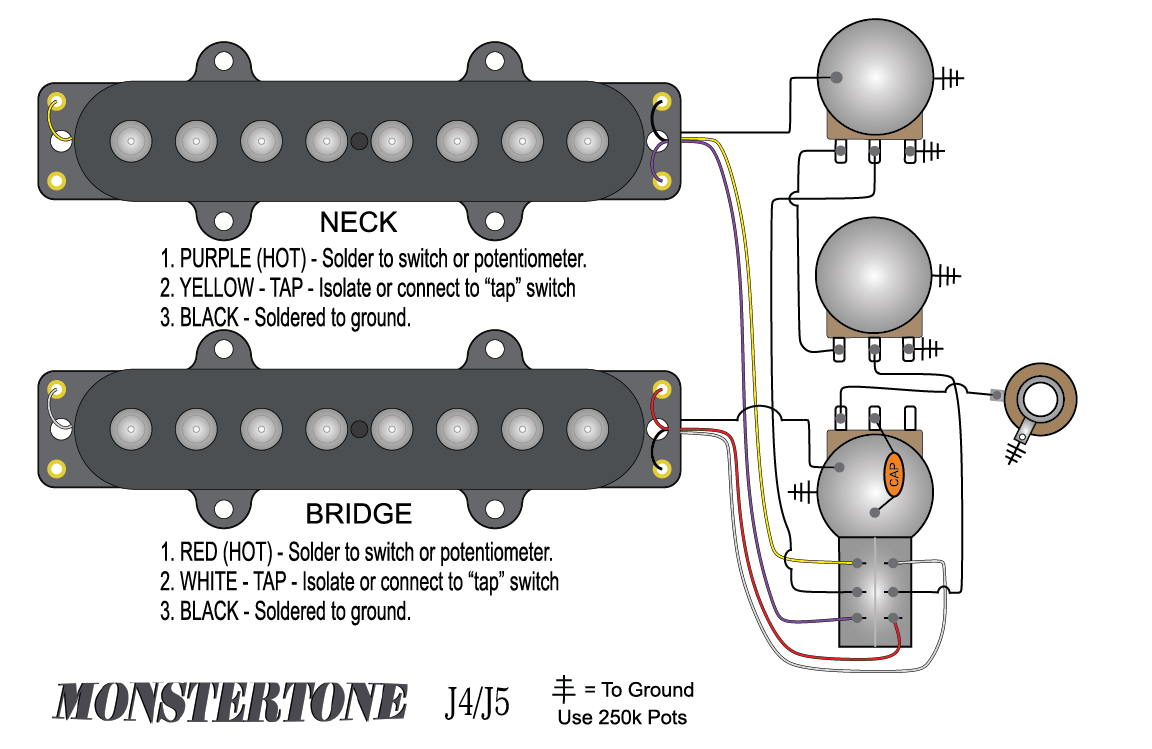

Die Firma Schecter hat mir tatsächlich geantwortet. Sie bedauern, dass es keine Unterlagen zu den alten Elektroniken mehr gibt. An die Mail angehängt haben sie aber einen Schaltplan der J-Monster Tone Elektronik, die bis auf zwei einfache Potis mit meiner Elektronik identisch zu sein scheint.
Jetzt seid ihr wieder gefragt: Hat einer ne Idee, wie man den Plan auf 3 Push-Pull Potis abändern kann?
MonsterTone J-Bass.png

  • #10
Irgendwie fehlt mir da min. 1 Leitung. Die Buchse ist zwar mit dem Toneregler verbunden, aber sonst mit nix...
So von den linken Anschluss des 2. Poties zu dem Tone Poti oder so...

  • Antwort hilfreich!
Reaktionen: zeppo3000
  • #11
Hat einer ne Idee, wie man den Plan auf 3 Push-Pull Potis abändern kann?
Die Push-Pots schalten die Wicklungen der einzelnen Pickups zusammen. Ich habe so etwas vor einigen Jahren mal für einen Telecaster Bridge-PU eines Freundes gelötet: Das Poti hat zwei parallele Schaltzüge, wenn man es zieht: Ein Zug schaltet die "Mittenanzapfung" auf Ausgang und den "Endanzapfung" ab, mit der "Push" Stellung wird das Endkabel auf leer geschaltet und die "Mittenanzapfung" auf Ausgang. Wie das verlötet wird, hängt von dem jeweiligen Poti-Modell ab. Wenn du mir das, für welches du dich entscheidest hier einstellst, kann ich die die Logik (aka Lötstellen und die Kabelbrücke) für die Schaltung der Mittenanzapfung einzeichnen. Das zweite Poti wird dann analog verlötet ;-)

  • Like
Reaktionen: Chuck
  • #12

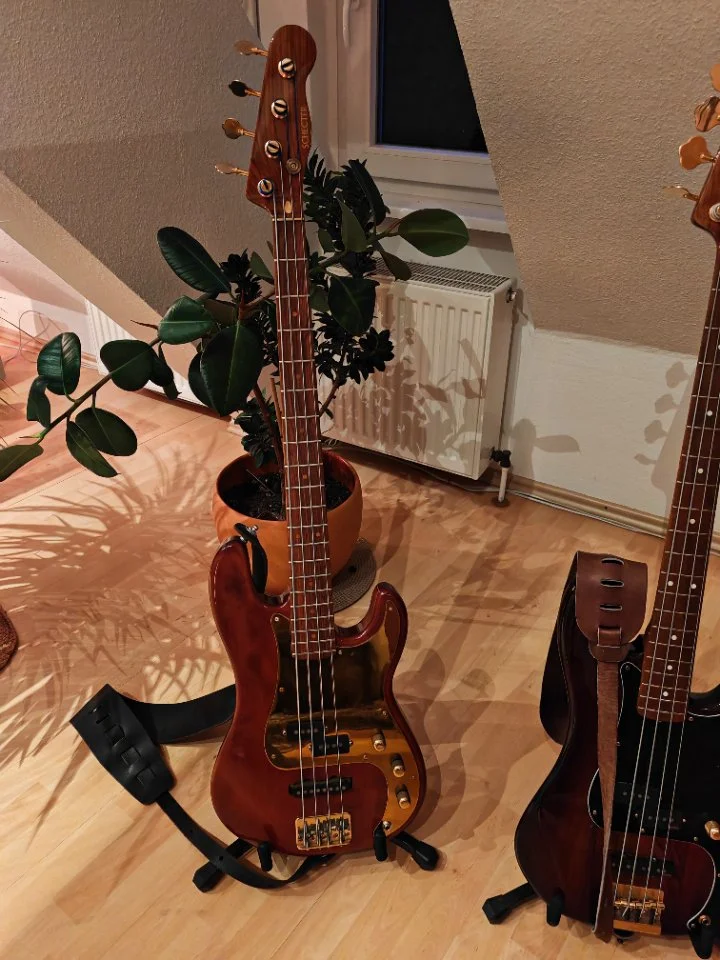

Alles schön und gut. Ich habe einen 81er PJ Schecter mit dem üblichen Verkabelungs- Problem. Der Bass lag schon ein paar Jahre zerlegt herum. Niemand traute sich an die Schaltung. Da es anscheinend diese Potis nicht mehr gibt, hab ich den ganzen Kram einfach zu einer normalen Jazz Bass-Schaltung umgebaut und fertig. Ich habe zwar nur den fetten Sound, aber das ist für mich okay.


Anhänge

  • IMG_20260208_175332.jpg
    145,4 KB · Aufrufe: 22
  • Like
Reaktionen: Chuck
  • #13
Hallo, da ich drei Bässe mit alten Schecter tapped Jazz Bass Pickups habe und alle mit drei Push/Pull Potis ausgestattet habe:
VOL. je volle und halbe Wicklung, TONE seriell und parallel.
Das scheint mir bei dir auch die Lösung zu sein.
Grüße
bitterino

  • Like
Reaktionen: Chuck
