Effektgerät | Platine | Frage zur Bezeichnung eines Bauteils

EPBBass

Well-Known Member
Bassix
ß9.077
Ich meine, die heißen Pins oder auch Stifte



Sir Adrian Fish

Well-Known Member
Bassix
ß57.166
Eine Frage hätte ich da noch... ;-)

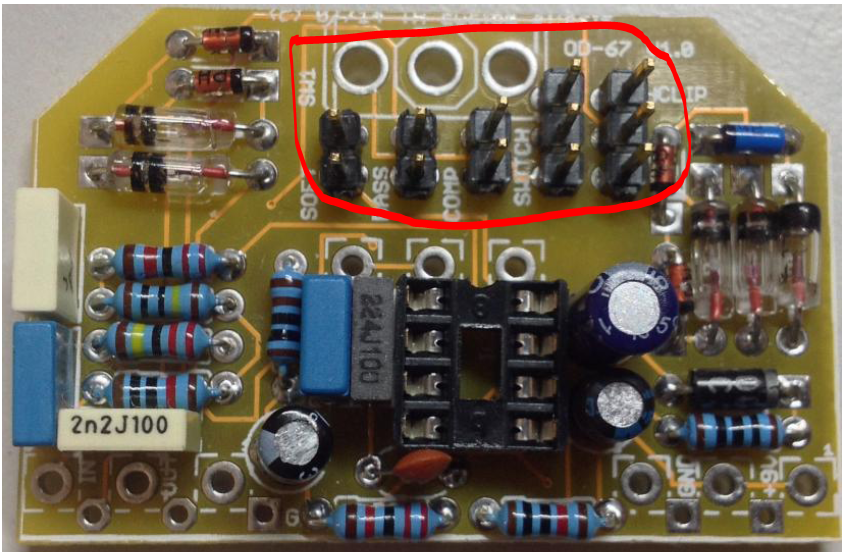

Diese PINs oder Stifte stellen ja nur die Basis dar. Um diese nutzen zu können, benötige ich aber auch noch so etwas wie eine Brücke zur Verbindung der einzelnen Stifte. Haben diese auch eine spezielle Bezeichnung?


stoneface

There's someone in my head, but it's not me
Bassix
ß27.235
Mit diesen Stiftleisten kannst du ja die Soundeigenschaften ändern (compression, bass boost, smooth drive, hclip). Wenn du das fix haben willst, nimmst du Jumper. Wenn du das immer einstellbar haben willst, steckst du Buchsen drauf, die mit Schaltern verbunden sind.
BTW was SW1 schaltet, ist irgendwie nicht ganz klar


Sir Adrian Fish

Well-Known Member
Bassix
ß57.166
Danke. Wie das Ganze in der Praxis funktioniert und wie das an besten geschaltet wird, habe ich noch nicht verstanden. Das wollte ich ausprobieren, wenn ich die Teile habe...

Btw. mit den Soundeigenschaften ist mir schon klar, obgleich ich nicht weiß, ob es Sinn macht, auch mehrere aktiv zu schalten. Aber bei der Belegung des Switches und des HClips, da bin ich raus.

Was für Buchsen meinst du?

Zuletzt bearbeitet:

stoneface

There's someone in my head, but it's not me
Bassix
ß27.235

Sir Adrian Fish

Well-Known Member
Bassix
ß57.166
Wenn du alles mit Schaltern am Gehäuse machen willst, kannst du auch die Stiftleisten weglassen und die Leitungen von den Schaltern direkt in die Platine löten (würde ich so machen).
Das wäre dann die fortgeschrittene Variante... ;-) Behalte ich aber mal für die Zukunft im Blick.

Im ersten Schritt bin ich schon mit der Jumper-Version zum Verändern der Soundeigenschaften zufrieden. Beim Switch/HClip habe ich allerdings noch keine Vorstellung davon, wie das funktionieren soll bzw. was da hinter steckt.


stoneface

There's someone in my head, but it's not me
Bassix
ß27.235
die Dioden vor dem Ausgang clippen das Signal, d.h. sie schneiden es ab einem bestimmten Pegel einfach ab, wobei das je nach Diodentyp anders klingen kann. Hier sind ja extra Germaniumdioden vorgesehen, die das "weicher" tun. Mit dem hclip-Schalter kannst du alternativ auf eine andere Diode umschalten, D7 ist ja "Diode of your choice". Welche Diode jetzt wie genau klingt, kann ich dir auch nicht sagen, ich hab da keine Erfahrung. Vielleicht gibts hier jemand, der schon damit rumexperimentiert hat.
Du kannst ja auch erstmal auf die Option verzichten, D7 nicht bestücken und hclip auf 1-2 jumpern.


bassilisk

Upcycler
Bassix
ß3.242
Um diese nutzen zu können, benötige ich aber auch noch so etwas wie eine Brücke zur Verbindung der einzelnen Stifte. Haben diese auch eine spezielle Bezeichnung?
Jumper! Rastermaß 2.54
Jumper sind aber eher die Dinger, die man draufsteckt. Sind schon Stiftleisten...
:o)
Ja, ja, Klugscheißer mag niemand, ist schon klar.
Stimmt :rofl:


Rhino-

Purist
die Dioden vor dem Ausgang clippen das Signal, d.h. sie schneiden es ab einem bestimmten Pegel einfach ab, wobei das je nach Diodentyp anders klingen kann. Hier sind ja extra Germaniumdioden vorgesehen, die das "weicher" tun. Mit dem hclip-Schalter kannst du alternativ auf eine andere Diode umschalten, D7 ist ja "Diode of your choice". Welche Diode jetzt wie genau klingt, kann ich dir auch nicht sagen, ich hab da keine Erfahrung. Vielleicht gibts hier jemand, der schon damit rumexperimentiert hat.
Du kannst ja auch erstmal auf die Option verzichten, D7 nicht bestücken und hclip auf 1-2 jumpern.
Germanium Dioden haben eine Schwellspannung von 0,3V. Silizium dagegen bei 0,7V. Hat mit hart und weich weniger zu tun, eher mit mehr oder weniger Pegel.


stoneface

There's someone in my head, but it's not me
Bassix
ß27.235
Germanium Dioden haben eine Schwellspannung von 0,3V. Silizium dagegen bei 0,7V. Hat mit hart und weich weniger zu tun, eher mit mehr oder weniger Pegel.
das dynamische Verhalten soll anders sein als bei Silizium und damit einen weicheren Übergang ins Clippen ergeben. Hab ich aber auch nur vor langer Zeit mal gelesen (so vor hundert Jahren oder so), selbst ausgetestet hab ich das noch nie. Ich brauch keinen Diodenverzerrer.


Talisker

No religion! Except for Bad Religion!
Bassix
ß84.224

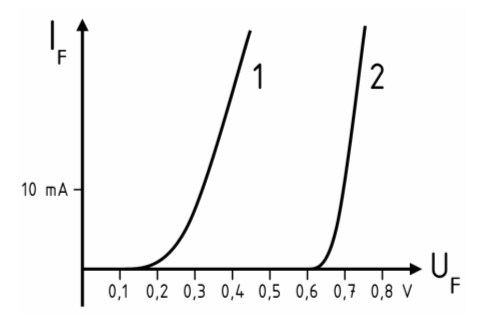

1 ist die Germaniumdiode. Das Knie (der Bereich der Krümmung) ist 'weicher', d.h. erstreckt sich über einen größeren Bereich und die Steigung ist generell flacher (größerer Innenwiderstand). Das ergibt eine andere Oberwellenstruktur...


Sir Adrian Fish

Well-Known Member
Bassix
ß57.166

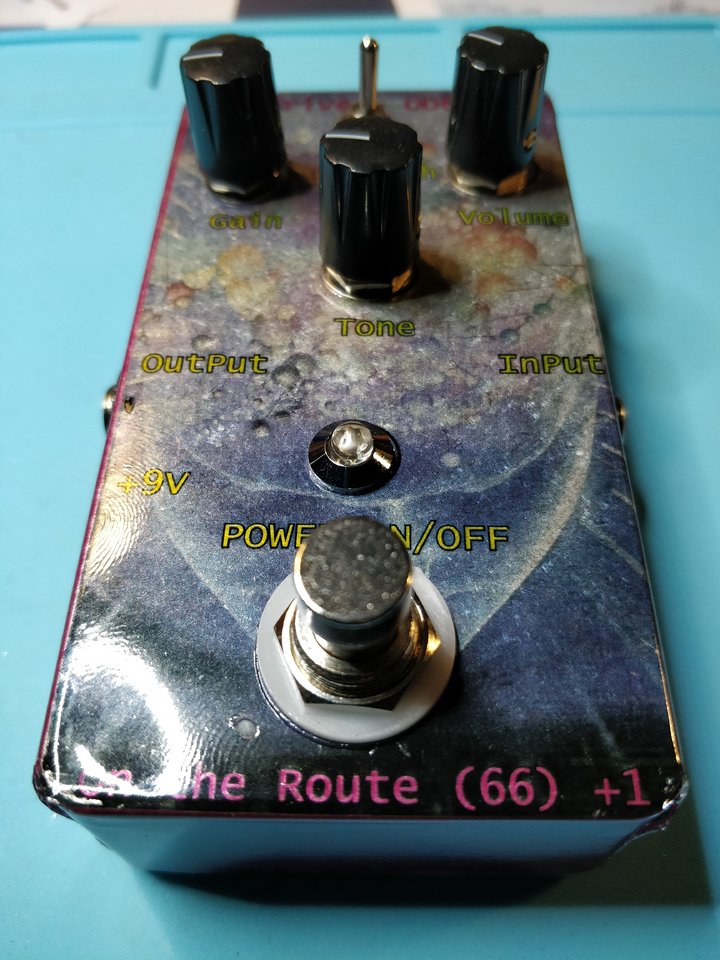

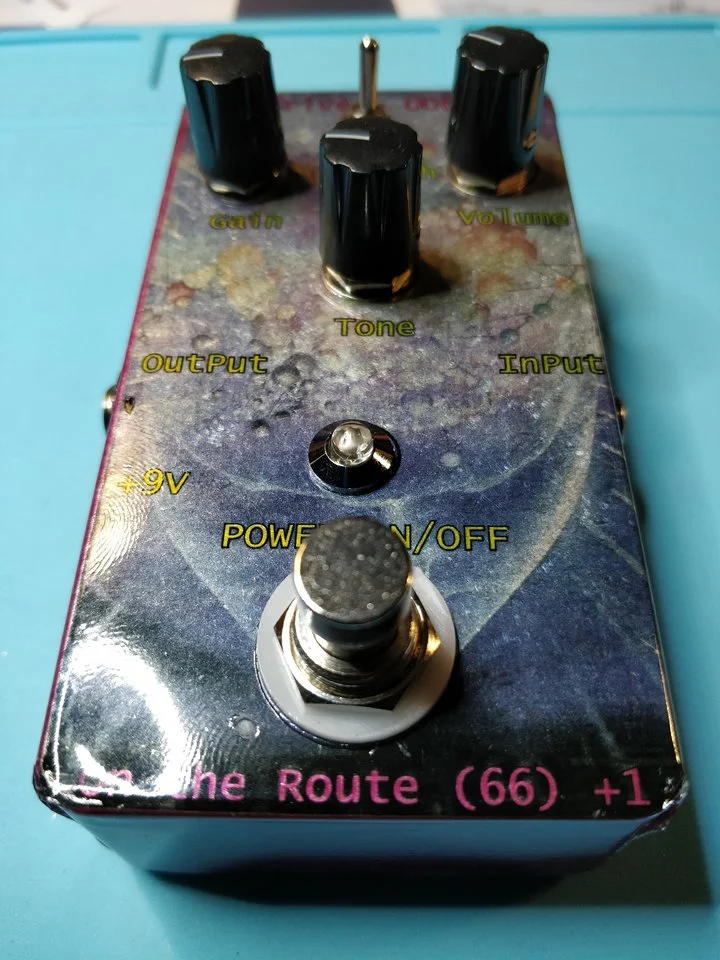

Fertig ist er und er funktionieren auch, zumindest dann, wenn ich die Jumpersetzung mal außen vor lasse... Ist allerdings weniger für einen Bass geeignet.

Den hatte ich auch nur als Spaßprojekt zusammengelötet, weil mir die unbestückte Platine in die Hände gefallen ist ;-). Hat aber wieder Spaß gemacht.
