Moin,

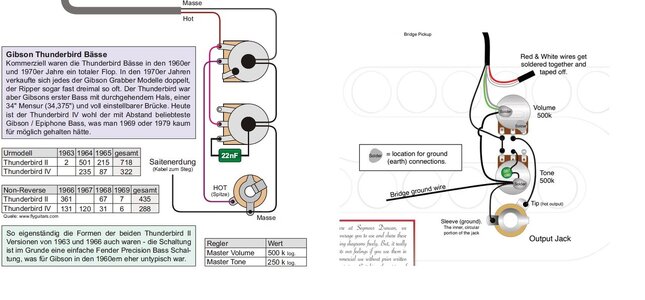

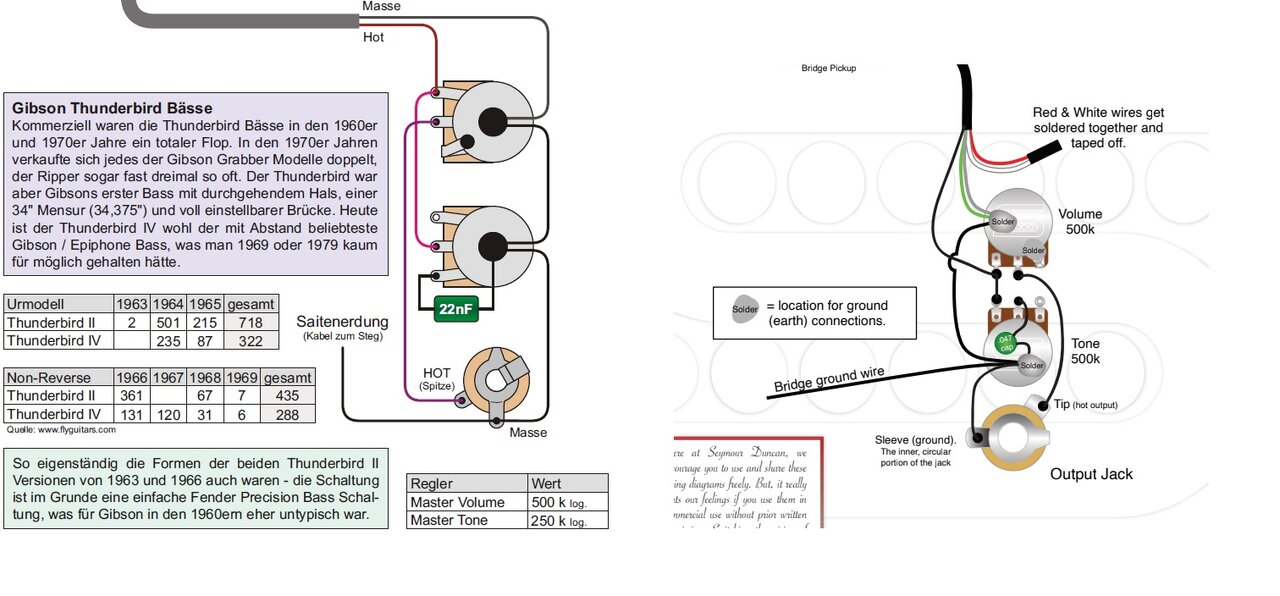

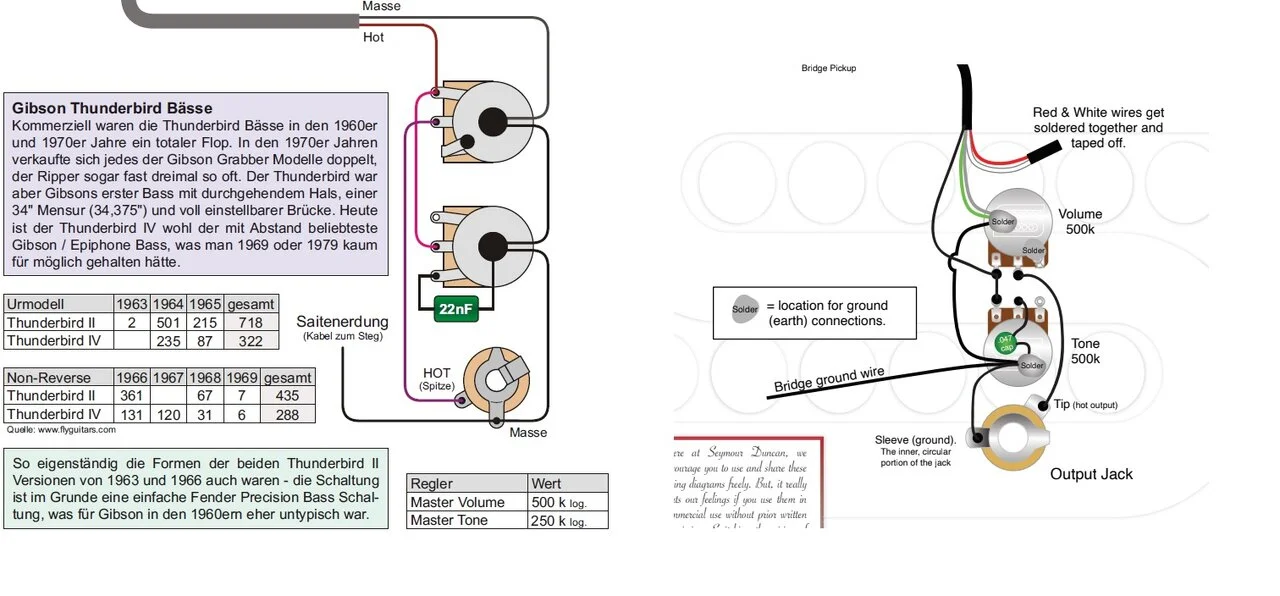

ich habe einen MIJ TB mit einem Pickup der, als ich ihn bekommen habe, einen Seymour Duncan Ricky Humbucker eingebaut hatte. Da die Verdrahtung nicht korrekt war, habe ich mit dem SD Support Kontakt aufgenommen und auf Empfehlung den Pickup richtig verdrahtet und die Elektronik entsprechend des Wiring Diagrams aufgebaut (siehe angehängtes Bild rechts). Mittlerweile habe ich einen Barfuss TB Replacement Pickup eingebaut und habe mal über das TB-II Wiring Diagram aus Cadfaels Schaltungssammlung geschaut (siehe Bild links). Ich bin mir nicht sicher, ob ich die Schaltung entsprechend anpassen soll. Meine Frage nun, wie würde sich eine Veränderung der Schaltung auf den Sound auswirken? Wenn man die Schaltungen vergleicht, sieht man, dass die Widerstände anders verdrahtet sind und auch andere Werte haben. Ebenso ist der Tone Poti bei der TB Schaltung ein 250 k Ohm. Ein zusätzlicher HInweis noch, ich spiele in der Regel nicht mit den Potis. Das heißt, sie sind beim Spielen immer voll auf. Haben dann die unterschiedlichen Werte von Widerstand und Poti überhaupt einen Einfluß auf den Sound?
HRR
