Jazz Bass pickups mit nur 1 Anschlusskabel

  • Ersteller Ersteller Coroma 69
  • Erstellt am Erstellt am
Coroma 69

Coroma 69

Well-Known Member
Beiträge
249
Ort
CH
Bassix
ß6.424
Hi
ich habe ein Set Jazzbass-pickups, aus denen je nur 1 Anschlusskabel rausgeführt sind. Weiss jemand, wie ich die an die klassische Jazzbass-Elektronik anschliessen muss, damit sie auch funktionieren??
Normalerweise hats ja immer 2 Kabel - 1x hot und 1x ground.

  • Like
Reaktionen: TomW

Mach am besten mal ein Bild von der Unterseite. Entweder ist was abgerissen, oder es gibt z.B. Messinggrundplatten o.Ä. wo man die Masse anlöten muss.


Hat das eine Kabel evtl. ein Abschirmgeflecht? Dann muss das an Masse...

  • Like
Reaktionen: Badtz-Maru, Talentfrei, Tornadone und eine weitere Person
Schließ mich an. :) Daran hatte ich garnicht gedacht...:I

hab kein Foto und es ist auch nicht ein Abschirmgeflecht, aber es kommt wirklich nur ein einzelnes Kabel raus. 5 cm vor dem Ende ist das Plastik etwas entfernt worden, so wie wenn das Kabel auf halbem Weg irgendwo angelötet werden muss und dann das Ende ebenfalls...

  • #10

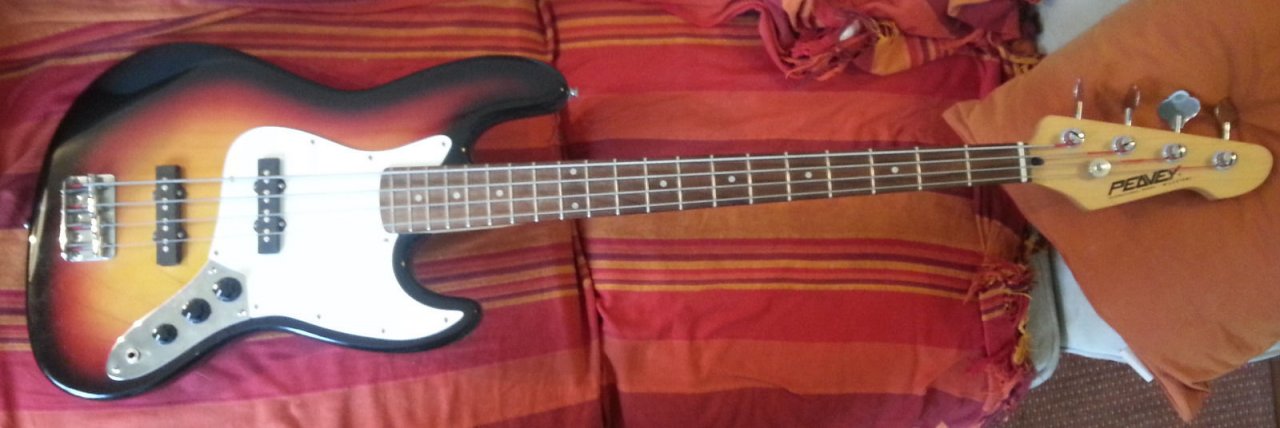

die Pickups stammen von einem Peavey Milestone 1 aus der 1. Produktion, die 1:1 eine Fender-Kopie ist bis auf die Kopfplatte.

  • #11

  • #12
Da geht wirklich nix ohne Bild. Sorry.

  • #13
Da geht wirklich nix ohne Bild. Sorry.
Was gemeint ist: ein Bild der Tonabnehmer in ausgebautem Zustand, von unten.

Was uns nicht hilft: ein Foto des Basses. Zumal 3TSB nicht jedermans Sache ist :D

  • Like
Reaktionen: nichtmehrhier und Tornadone
  • #15
Hallo zusammen - Ich habe es tatsächlich geschafft, Bilder von den Pickups zu machen 8D

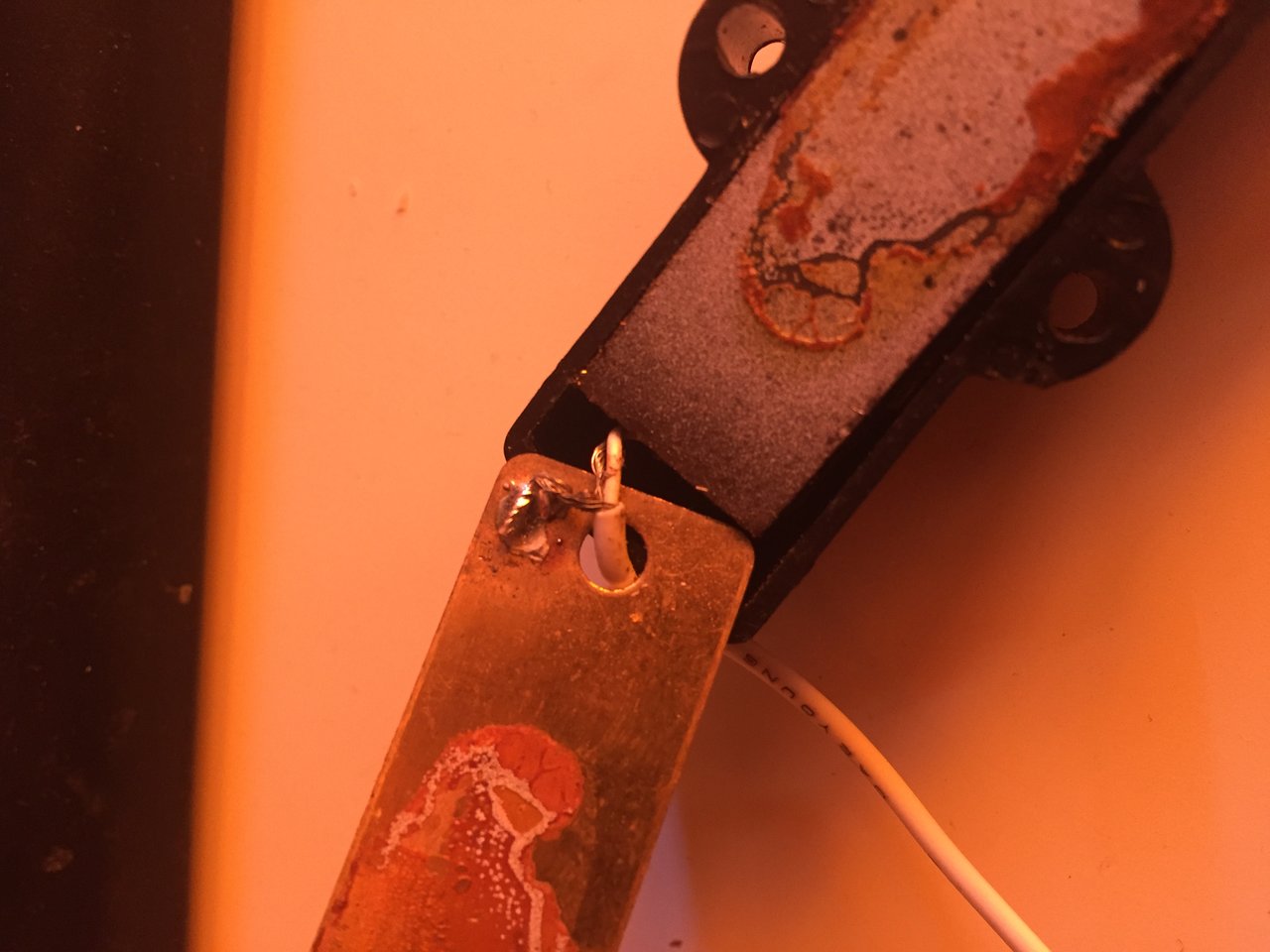

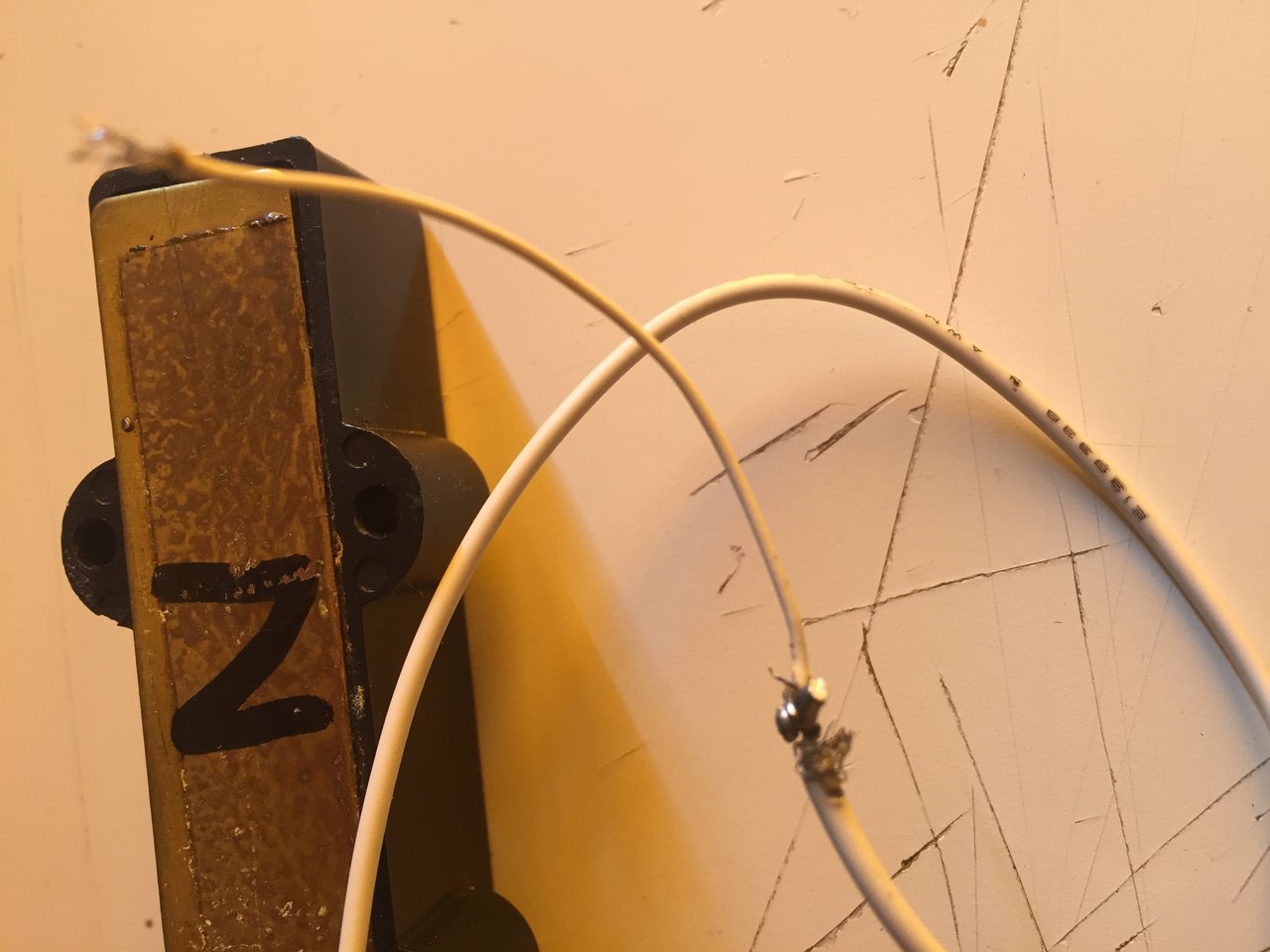

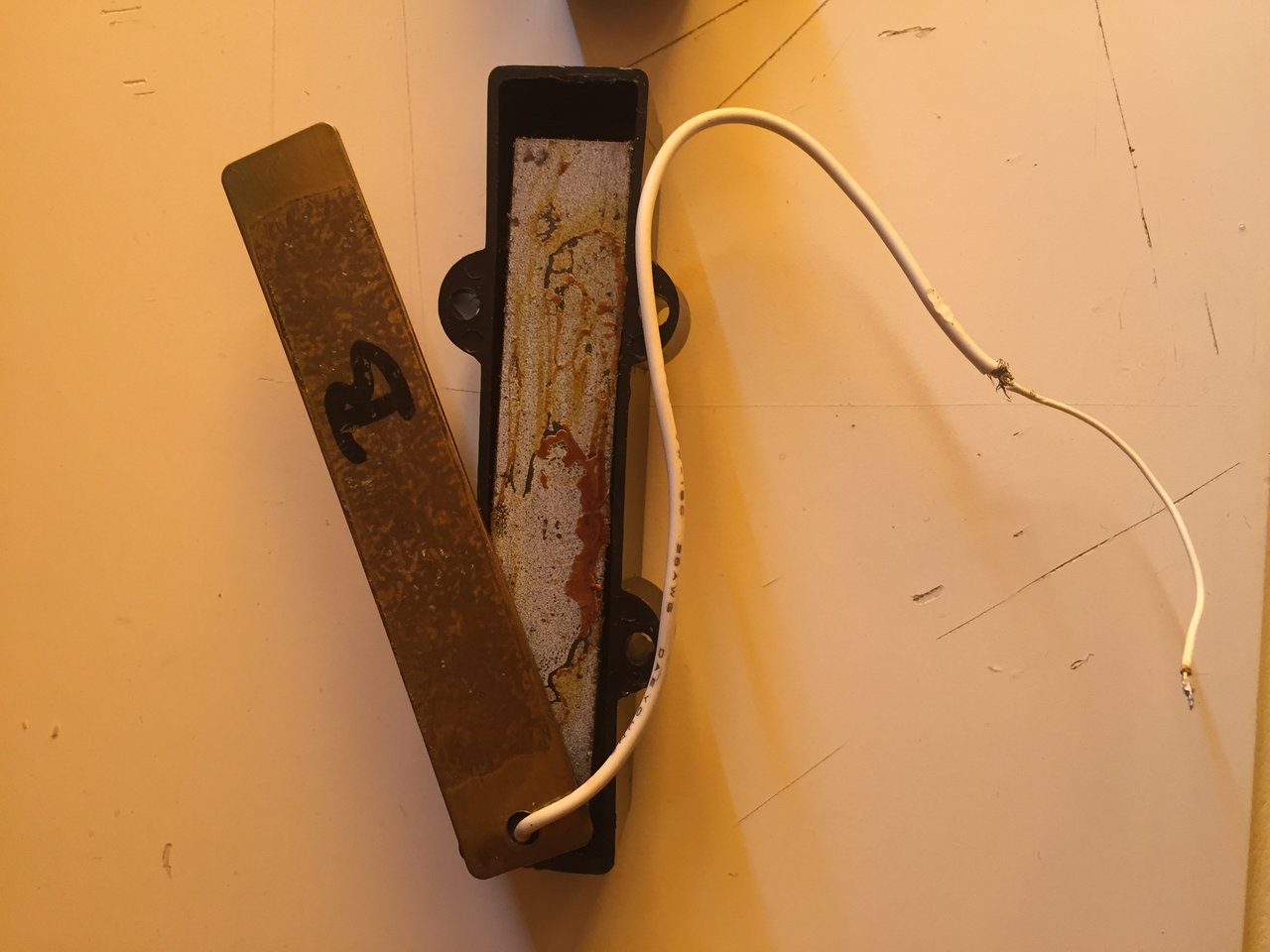

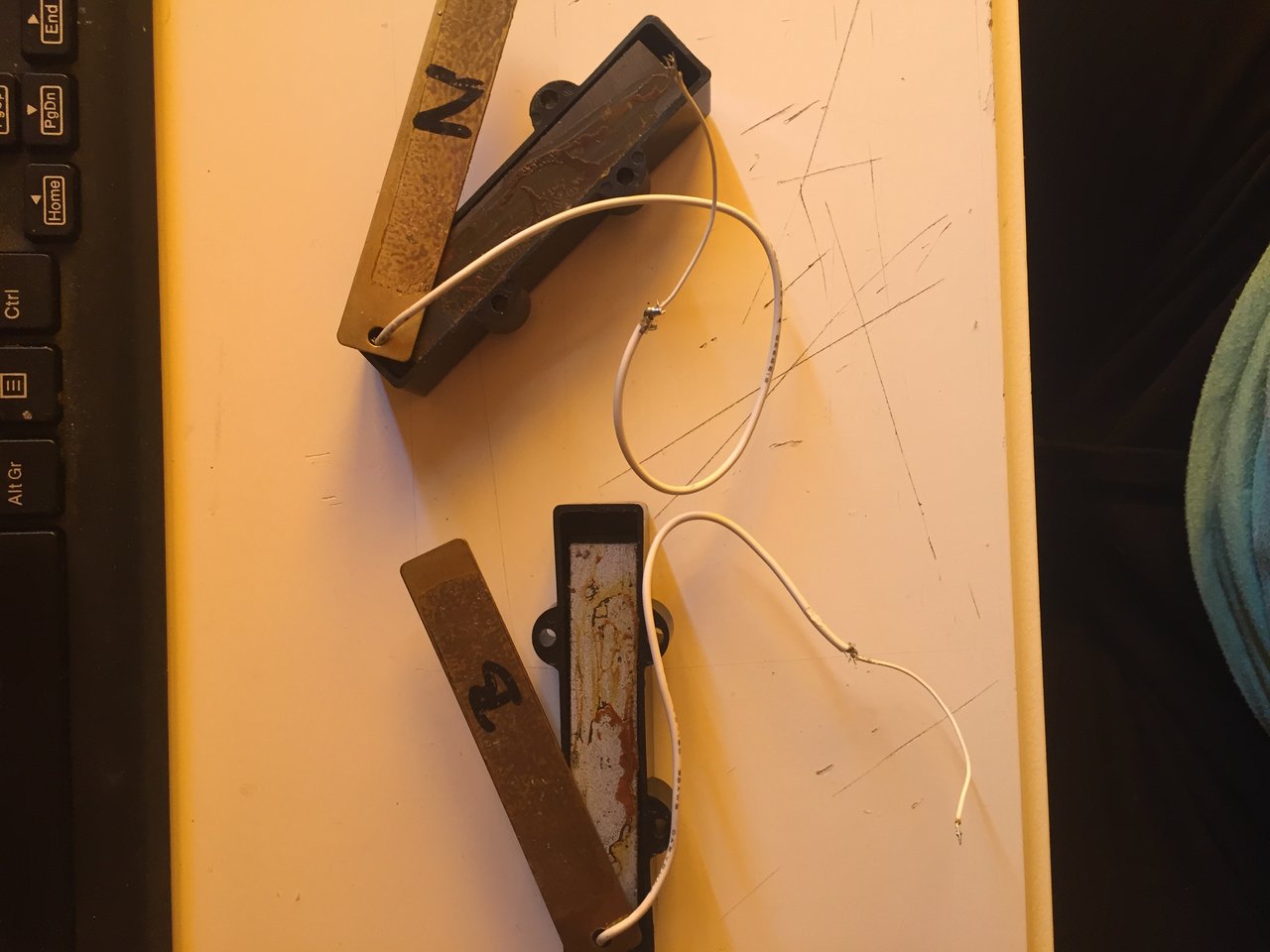

Deshalb frage ich euch nochmals, wie diese Pickups angeschlossen werden müssen...IMG_1209.JPGIMG_1210.JPGIMG_1211.JPGIMG_1214.JPG

  • #16
sind doch 2 wie man auf dem letzten Bild sieht🤷‍♂️

  • #17
aber ich hab nur ein Kabel, das vom Pickup wegführt. Das Andere ist ja nur an das Messingblech gelötet :O!

  • #18
aber ich hab nur ein Kabel, das vom Pickup wegführt. Das Andere ist ja nur an das Messingblech gelötet :O!
"Das andere" ist per Messingblech an Masse. In dem "einen" Kabel verlaufen zwei Leiter; einmal die eigentliche Ader (für "hot") und einmal das Abschirmgeflecht, das auf Masse liegt.
Warum auch immer man das Abschirmgeflecht in der Mitte der Kabellänge heraus geführt hat ..., aber genau da hast Du Deinen Masseanschluss.

  • #19
Das Blech sollte wohl geerdet werden.

Diese "Verlängerungen" kann man bei der Gelegenheit auch mal schöner machen 😅
