Lüfteradapter Molex auf ?

toko42

toko42

Well-Known Member
Beiträge
2.257
Ort
Hamm/NRW
Bassix
ß65.673
Moinsen.

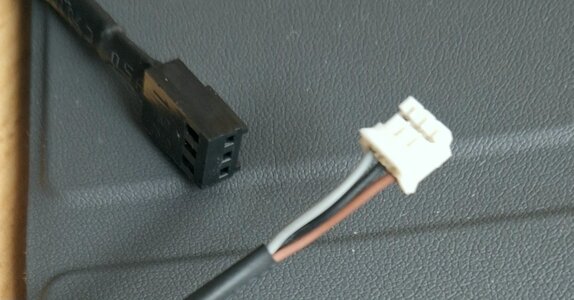

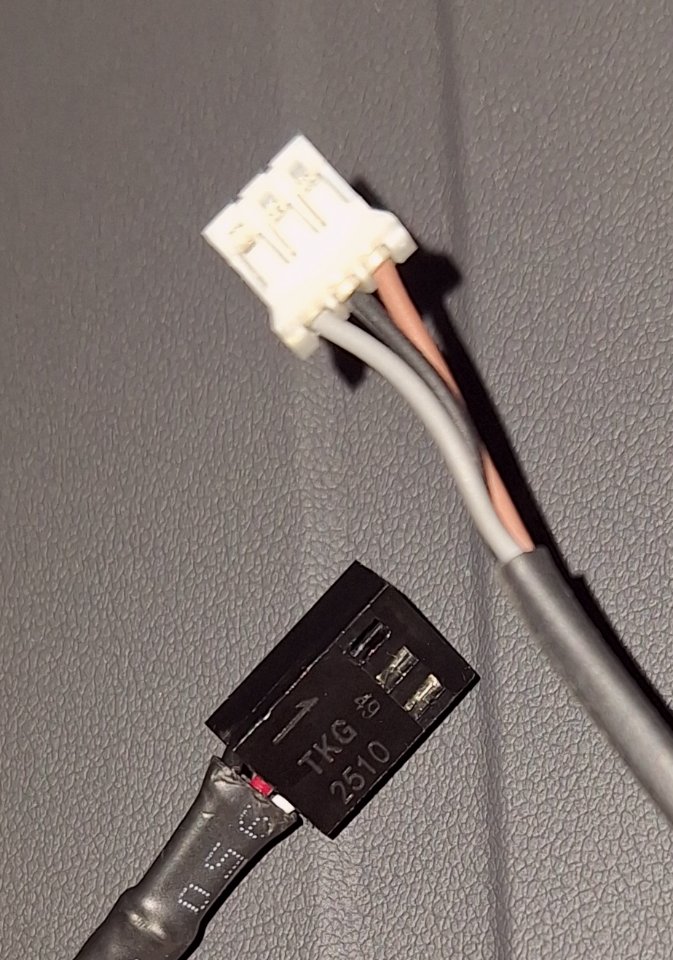

Ich benötige einen Adapter von dem schwarzen Stecker (also das Gegenstück zum abgebildeten) auf den weissen Stecker.

Mein Yamaha Bluray-Player fragt anscheinend das Vorhandensein des Lüfters ab und schaltet aus.

Wenn's so einen Adapter nicht gibt, würde mir die Bezeichnung des weissen Steckers auch reichen oder der Hinweis auf einen leisen 60x60x25 mm Lüfter.
Der originale dreht mit >3.000 Umdrehungen, so viel Luft wird für die Stromversorgung sicher nicht benötigt...

Herzlichen Dank!


Anhänge

  • 20260113_170235.jpg
    139,3 KB · Aufrufe: 75
  • 20260113_170316.jpg
    135,5 KB · Aufrufe: 37

Schau mal nach JST Stecker 3 polig. Dazu musst du den Abstand der Kontakte ausmessen. Wahrscheinlich 1,5mm aber lieber nachmessen.

  • Like
Reaktionen: toko42

Ein Bluray-Player mit einer 3000upm Heulturbine? Mir ist bisher noch Player untergekommen, der einen Lüfter brauchte...
Das würde ja auch im Home-Cinema ordentlich nerven...
Oder ist das so ein Kompaktteil (AV-Receiver mit Bluray-Player)

Alternativ könntest Du doch auch das Kabel vom alten Lüfter und neuen Lüfter abschneiden und den alten Stecker mit seinen Litzen an den neuen Lüfter anlöten. Adrn mit Schrumpfschlauch isolieren und gut.

Meine Empfehlung wäre übrigens auch der Noctua. Leisere gibt es nicht. Beim Noctua sind im Lieferumfang übrigens auch kurze Verlängerungskabel und Kabel für Speed-Limiting. Ich habe seinerzeit auch die kurze Verlängerung benutzt, um den passenden Stecker im Gerät dranzubauen. Man könnte es auch direkt an den Pins anlöten. So brauchst Du am neuen Lüfter nix beschädigen und man kann dann auch mal mit den Zwischenadaptern zur Drehzahlreduzierung experimentieren.

  • Like
Reaktionen: toko42
Yamaha BD-A1010 mit diesem Lüfter:


Ich hatte einen Noiseblocker, aber eben nicht auf den Stecker geachtet.

Der verlinkte Noctua hat denselben Stecker wie der NB, passt also nicht.

Herzlichen Dank!

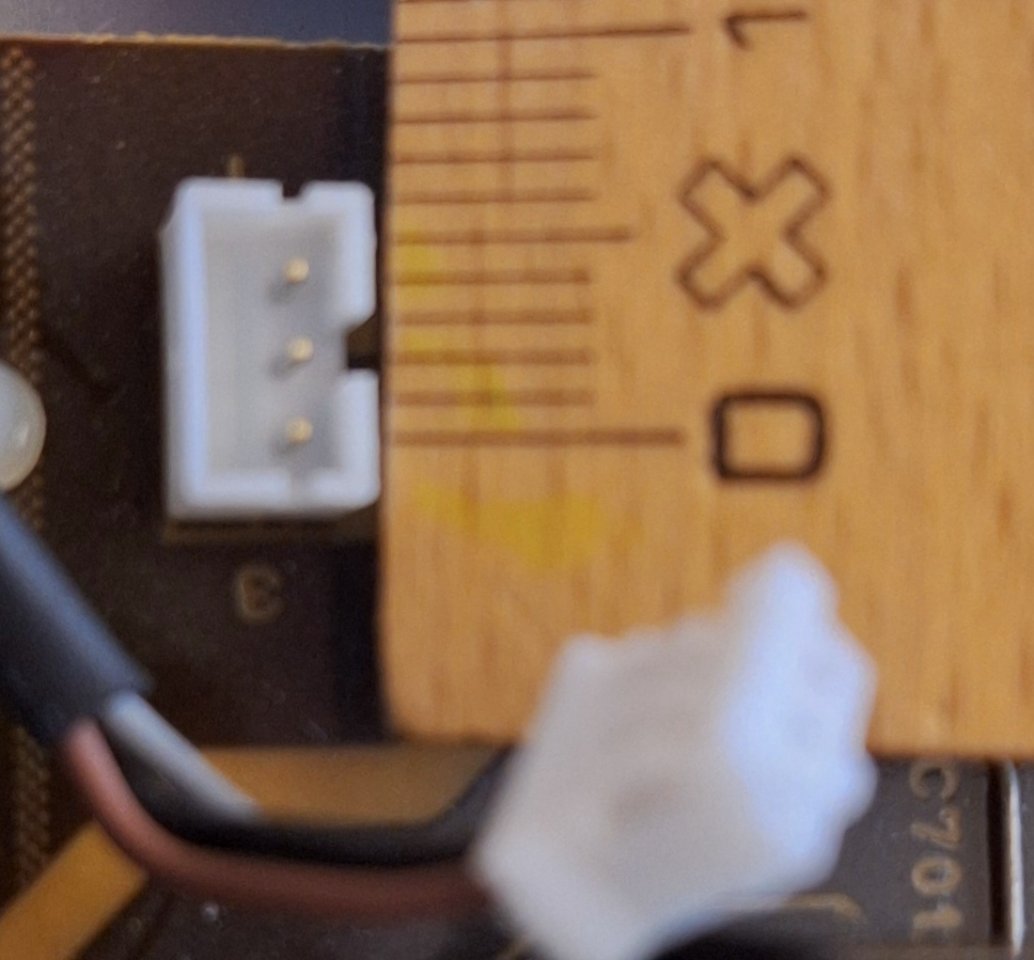

1.5mm, danke für den Hinweis.

Schau mal nach JST Stecker 3 polig. Dazu musst du den Abstand der Kontakte ausmessen. Wahrscheinlich 1,5mm aber lieber nachmessen.

Aber auch da scheint es unterschiedliche Ausführungen zu geben...

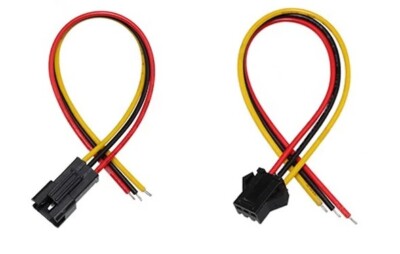

Diese scheint mir nicht zu passen:

Diese sieht gut aus (Warum als Linktext "bitte entschuldigen Sie die Störung" kommt...):



Anhänge

  • 20260114_153316.jpg
    96,2 KB · Aufrufe: 26
Zuletzt bearbeitet:
Die weiße Buchse + Stecker ist JST PH Serie (2.0 mm pitch): JST PH Katalog
Stecker ist ein PHR-3

Schwarzer Stecker dürfte Molex KK 254 (oder kompatibel) sein. KK 254 3-pin polarized housing Das ist der defacto Standard für 3-pin und 4-pin PWM Lüfter im PC Bereich.

Wenn Du einen alten Lüfter mit JST PH Stecker und einen neuen Lüfter mit KK Stecker hast, dann wäre meine Empfehlung das alte Kabel zu transplatieren.
Adapterkabel finden oder aber Crimpzange + Kontakte + Gehäuse kaufen dürfte den Aufwand nicht rechtfertigen, wenn Du das nicht regelmäßg benötigst.

  • Antwort hilfreich!
Reaktionen: claudio
@quarkfrosch:
Ich hab mir die oben als "sieht gut aus" beschriebenen bestellt, wenn die nicht passen, nehm ich die von Dir verlinkten.
Ich hab noch einen 4-Pin "Festplatten-Molex auf Lüfter, da kann ich die Kabel verdrillen oder mit ner Lüsterklemme verbinden.

Das Thema ist leider noch nicht zu Ende.
Der Adapter den @quarkfrosch mir gebastelt hat, funktioniert wunderbar, aber das Gerät meldet nach wenigen Minuten "Fan Error".

Ich hab den Noiseblocker XR1 dann gegen einen T&T 6010L12S NF2 ersetzt (0,15A 12V), leider mit demselben Ergebnis. Beide Lüfter laufen aber weiter.

Mir fehlt der technische Hintergrund um zu beurteilen, woran das liegt.

Das Original (NMB-MAT 2410RL-04W-B79) hat 0,35A/12V.

Hat jemand einen Alternativvorschlag oder eine Idee, was die Ursache ist?

  • #10
Was'n das genau für 'ne Kiste von Yamaha?

  • #12
Ah, habe ich irgendwie überlesen. Habe nur das Servicehandbuch zum 1020 gefunden und für BD-940, der den gleichen Lüfter verbaut hat.

Was mich etwas wundert: Wieso der Lüfter überhaupt so störend laut ist, denn laut Serviceunterlagen (vom BD-940) läuft der mit 7,5V und damit nur gut über der Anlaufschwelle von 6V (laut Datenblatt von MinebeaMitsumi / NMB ). Ich gehe hier natürlich von der Annahme aus, dass das im A1010 genau so gemacht wurde, was nicht stimmen muss.
Wie genau die Pulse auf dem dritten Drähtchen (Steckerbelegung "Fan detect") aussehen, konnte ich aus den Unterlagen von NMB nicht ersehen. Typischerweise braucht es auf der Leitung einen pull-up und das Signal wird dann pro Umdrehung zwei Mal runter gezogen vom Lüfter / Tachosignal bei den Lüftern mit drei Anschlusspins (VCC, GND, Tacho).

Im Servicehandbuch zum BD-940 ist leider nur die Hauptplatine und das Netzteil abgebildet. Das FAN_DET Tachosignal geht aber über zwei Steckverbinder auf das "BD-Modul", wovon es wohl zumindest zwei Varianten gibt für zwei Regionen. Dieses BD-Modul taucht im Servicehandbuch allerdings nur im Blockschaltbild auf und es gibt dazu keine Schaltpläne/Platinenlayout.


Anhänge

  • #13
oh weh und der benannte Originallüfter ist auch NML (Nicht Mehr Lieferbar). Wenn also ein originaler auftaucht, weiss man bereits dass der weder neu ist noch irgendeine Garantie hat.

Ich kenne auch nur die Tachogeschichte mit dem Pullup auf TTL Spannung (3.3V oder 5V). Wichtig zu beachten ist, dass eine allfällige Regelung nur in die 12V Leitung geschleift ist. Die Masseleitung muss permanent auf Masse sein, sonst kann die Tacholeitung nix brauchbares ausgeben.

  • #14
Ich hab (woher auch immer) noch so einen Lüfter, von daher hab ich Ersatz.

Steuerung:
Ich hatte schon überlegt, eine "PC-Standard" zu besorgen, weil eine USB-Steuerung zwar funktioniert, dann aber kein Lüfter eingesteckt ist und das Gerät dann gar nicht erst startet, aber die wollen _alle_ auch wieder eine Stromversorgung und am Gerät rumlöten kann ich mangels ausreichender Kenntnisse nicht.

Könnte schwören, daß es ganz einfache früher auch "nur mit Poti" gab...

Ich hab das jetzt erstmal so gelöst, daß der Player als Slave an die Leiste angeschlossen ist.
Wenn alles aus, ist es ruhig, wenn die Anlage an ist, läuft eh Ton, dann hört man ihn nicht.

Der Oppo vorher brauchte Dauerstrom, weil es sonst beim Abschalten immer einen kurzen hohen Pfeifton gab, deren Begründung dafür hab ich vergessen.

Vielen Dank für eure Unterstützung bei meinem Erste Welt Problem!

oh weh und der benannte Originallüfter ist auch NML (Nicht Mehr Lieferbar). Wenn also ein originaler auftaucht, weiss man bereits dass der weder neu ist noch irgendeine Garantie hat.

Ich kenne auch nur die Tachogeschichte mit dem Pullup auf TTL Spannung (3.3V oder 5V). Wichtig zu beachten ist, dass eine allfällige Regelung nur in die 12V Leitung geschleift ist. Die Masseleitung muss permanent auf Masse sein, sonst kann die Tacholeitung nix brauchbares ausgeben.

  • #15
Sowas:

Mal sehen, ob ich den Anbieter zum Versand überreden kann.

Oder so:

Wobei ich dann wieder einen Adapter von Molex auf den Originallüfter brauche... B)

Zuletzt bearbeitet:
