HOS rebuild (Wiederaufbau einer 212er)

  • Ersteller Ersteller markus-jan
  • Erstellt am Erstellt am
  • #41

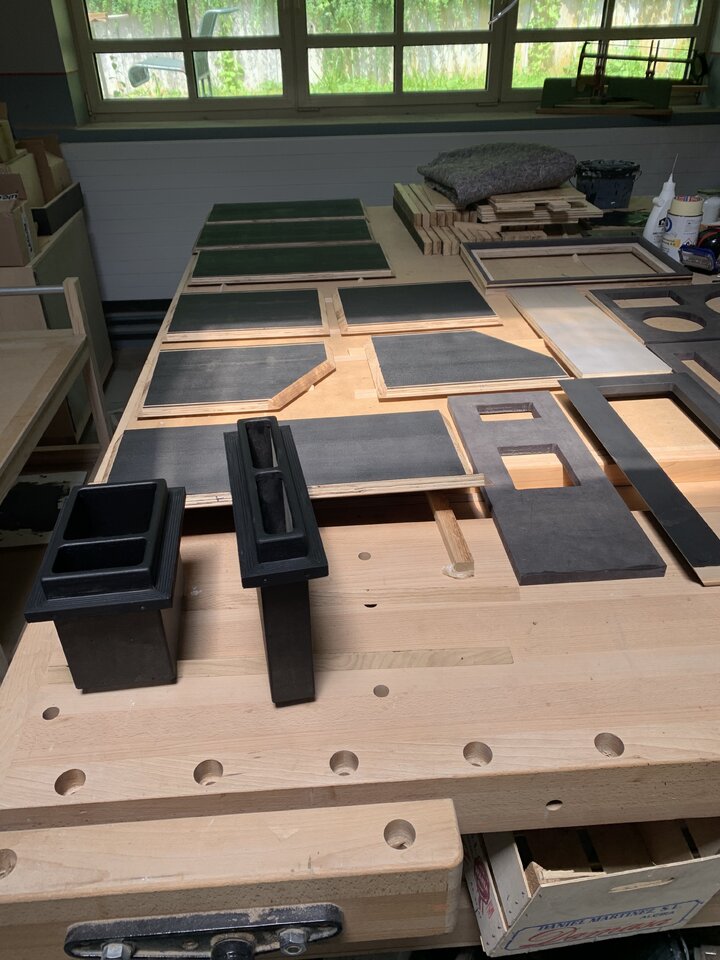

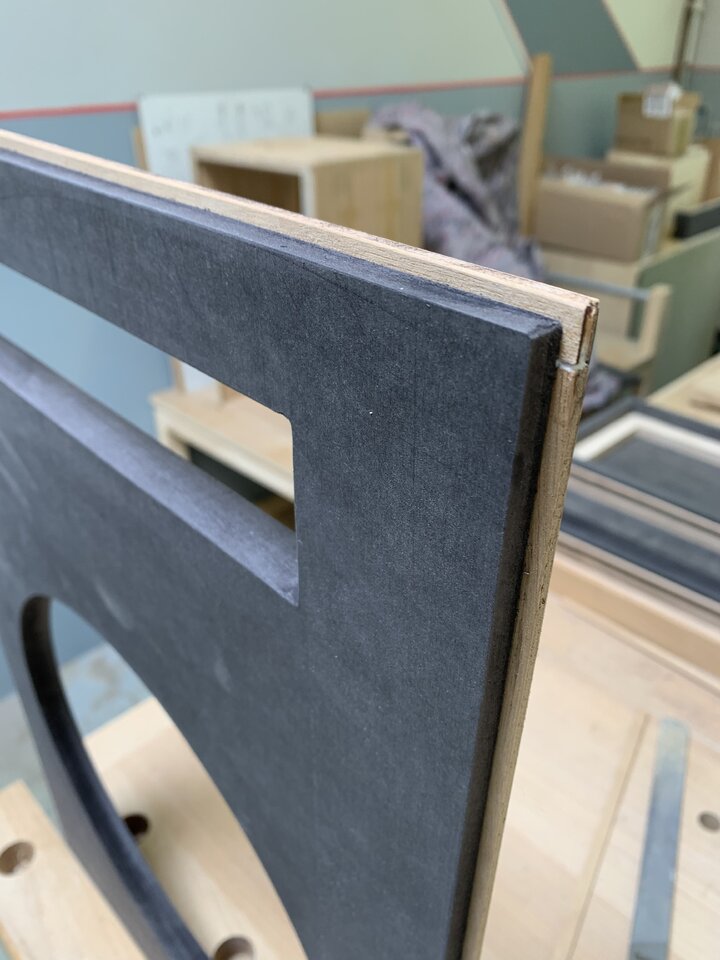

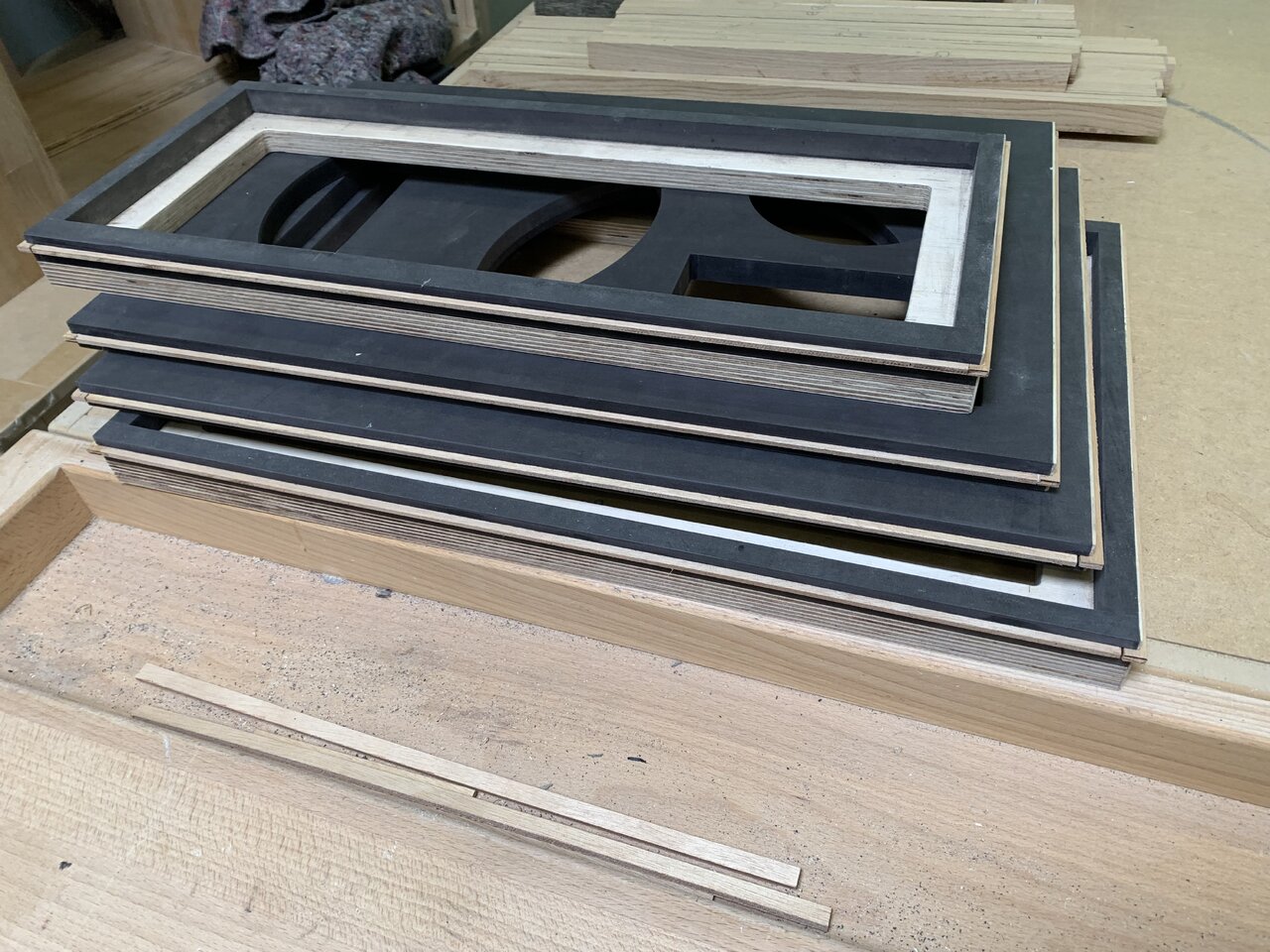

Leider hatte ich in der vergangenen Woche sehr wenig Zeit für mein Projekt. So wurden die Bauteile fürs Verleimen vorbereitet;
-Federn in Schall-/Rückwände geleimt
-Innenflächen schwarz grundiert
-Ausschnitte für Anschlussterminals


Anhänge

  • IMG_4993.webp
    53,6 KB · Aufrufe: 101
  • IMG_4994.webp
    210,5 KB · Aufrufe: 101
  • IMG_5002.webp
    87,4 KB · Aufrufe: 100
  • Like
Reaktionen: feierabendbass, deeptone, quarkfrosch und 2 andere

  • #42

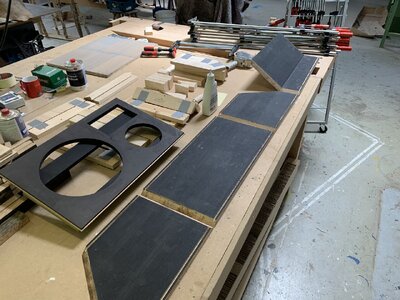

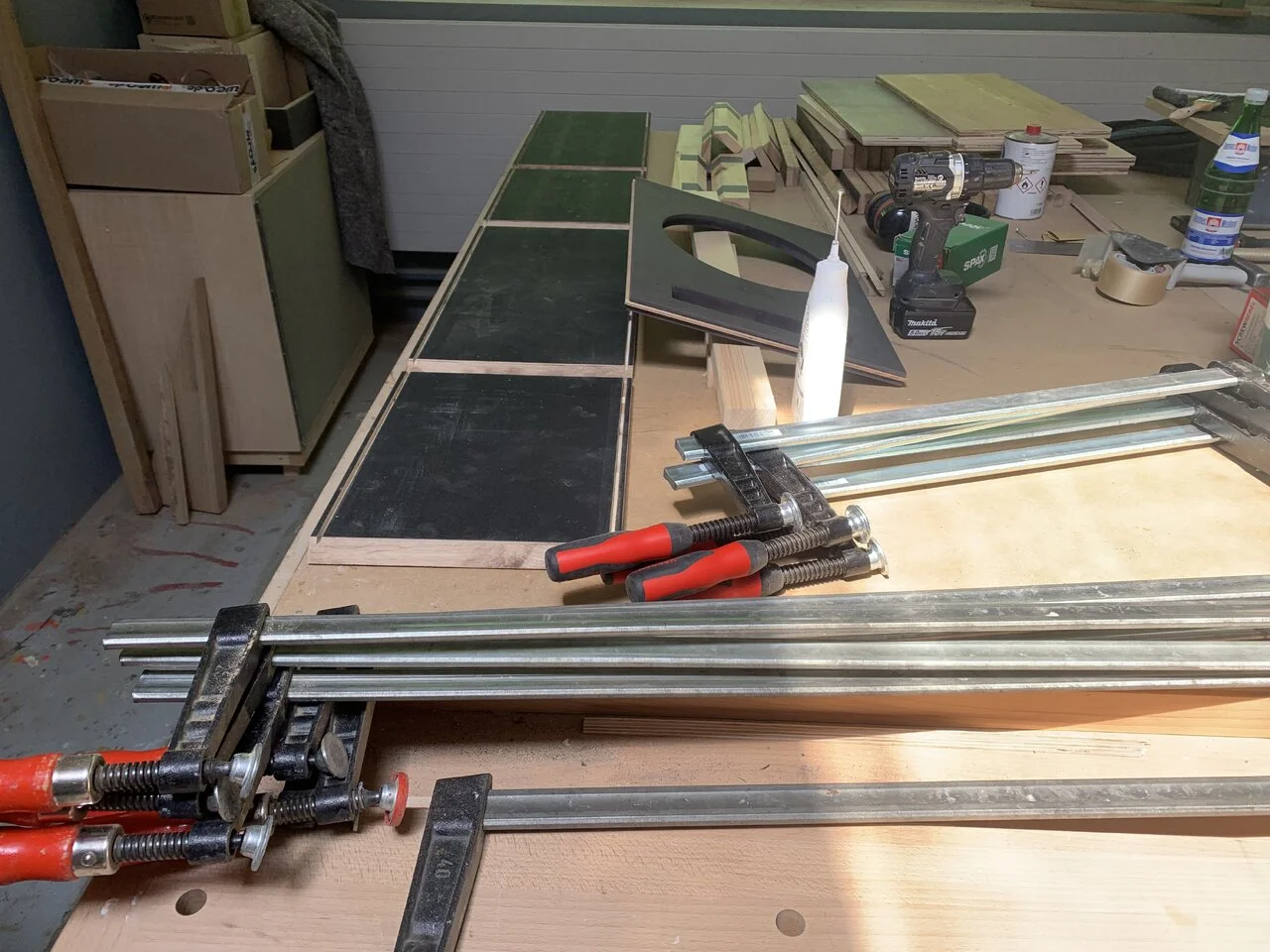

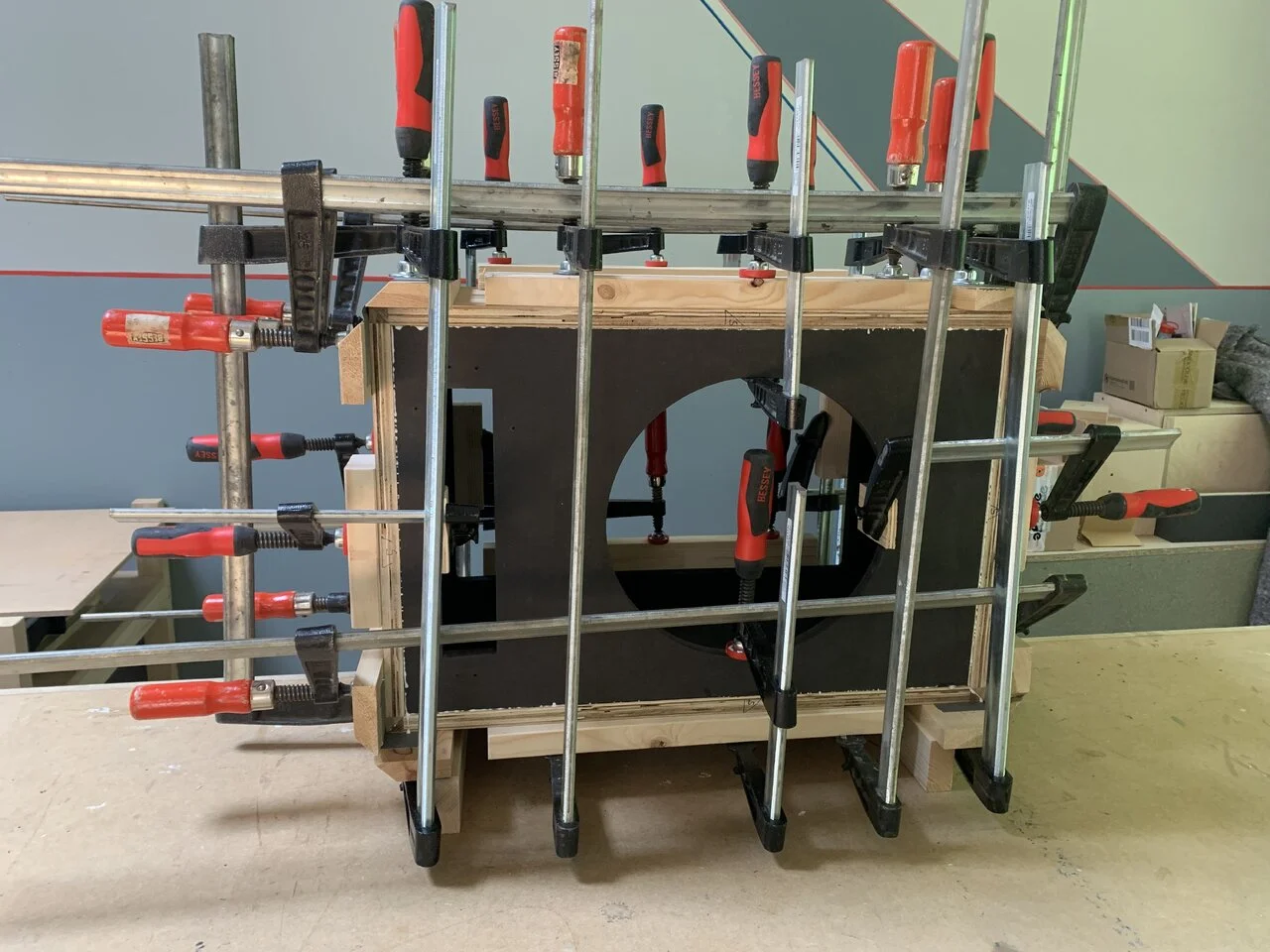

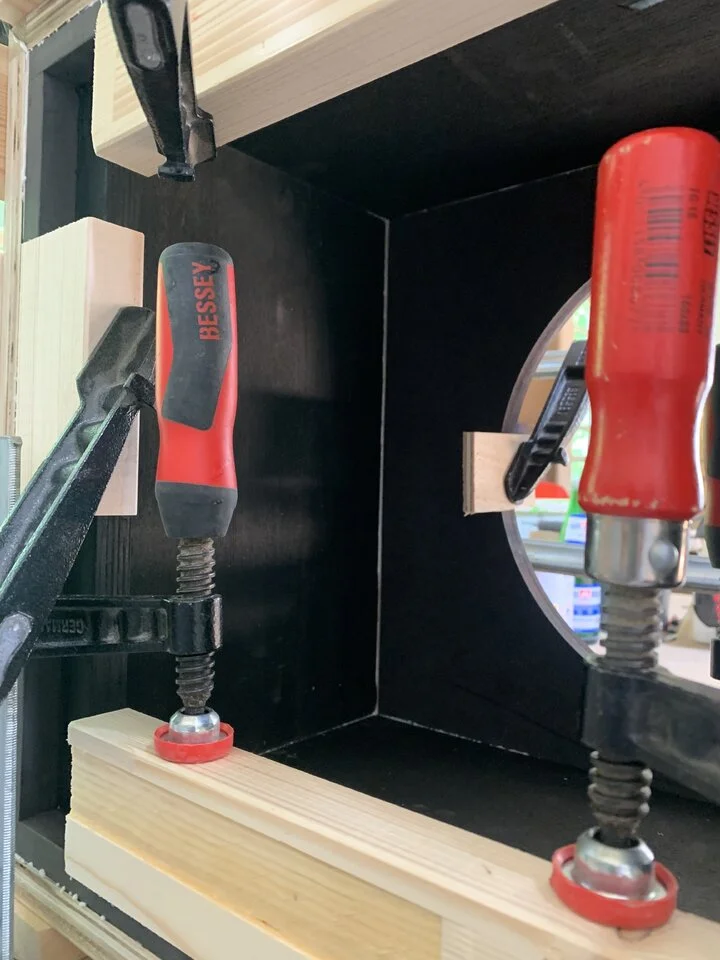

Heute nach der Arbeit konnte ich dann endlich die Subwoofer-Box verleimen…


Anhänge

  • IMG_5004.webp
    157,6 KB · Aufrufe: 105
  • IMG_5007.webp
    133,8 KB · Aufrufe: 114
  • IMG_5008.webp
    63,7 KB · Aufrufe: 112
  • Like
  • Antwort hilfreich!
Reaktionen: feierabendbass, Bassphalanx, deeptone und 4 andere
  • #43

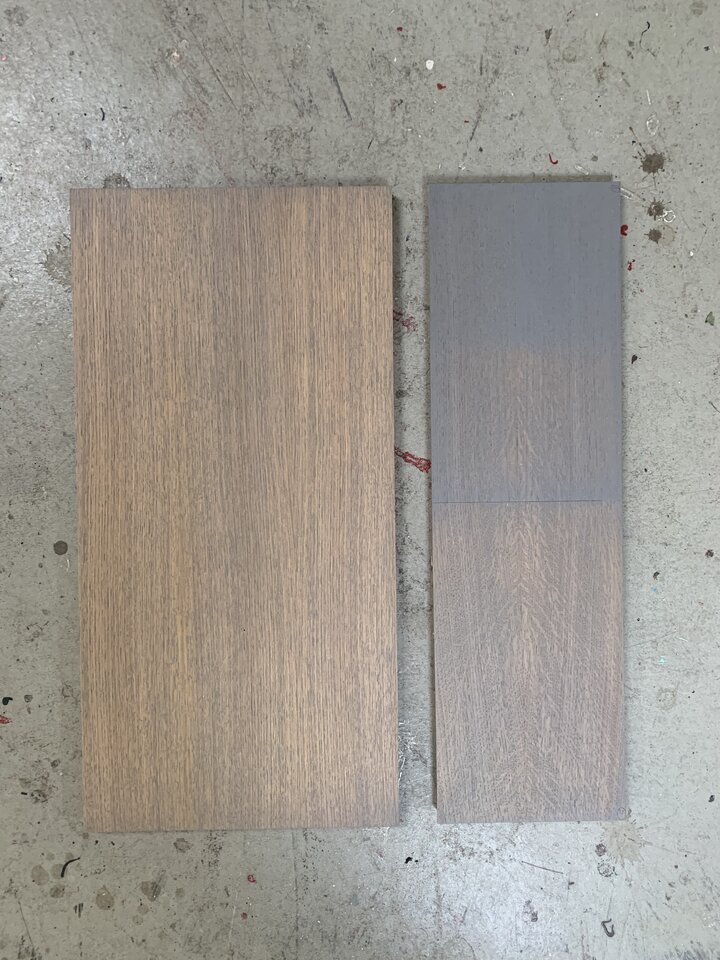

Die Eiche werde ich mit transparent grauem Hartwachsöl behandeln. Hierzu habe ich erste Oberflächenmuster gemacht.


Anhänge

  • IMG_5011.webp
    134,7 KB · Aufrufe: 101
  • Like
  • Wow
Reaktionen: meisenknoedel, deeptone, beate und 3 andere

  • #47

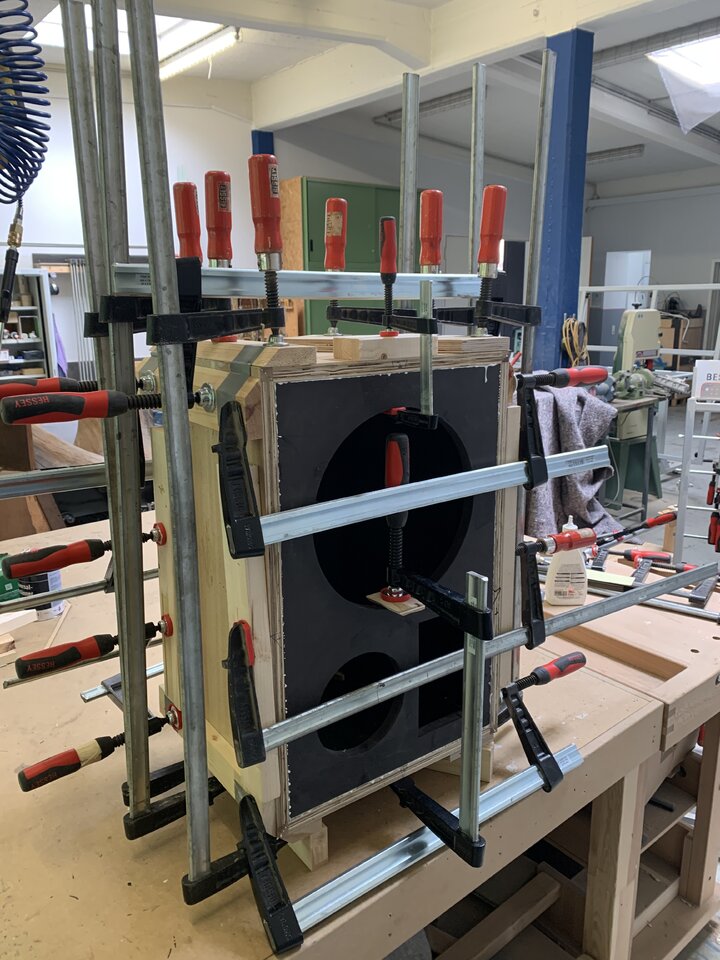

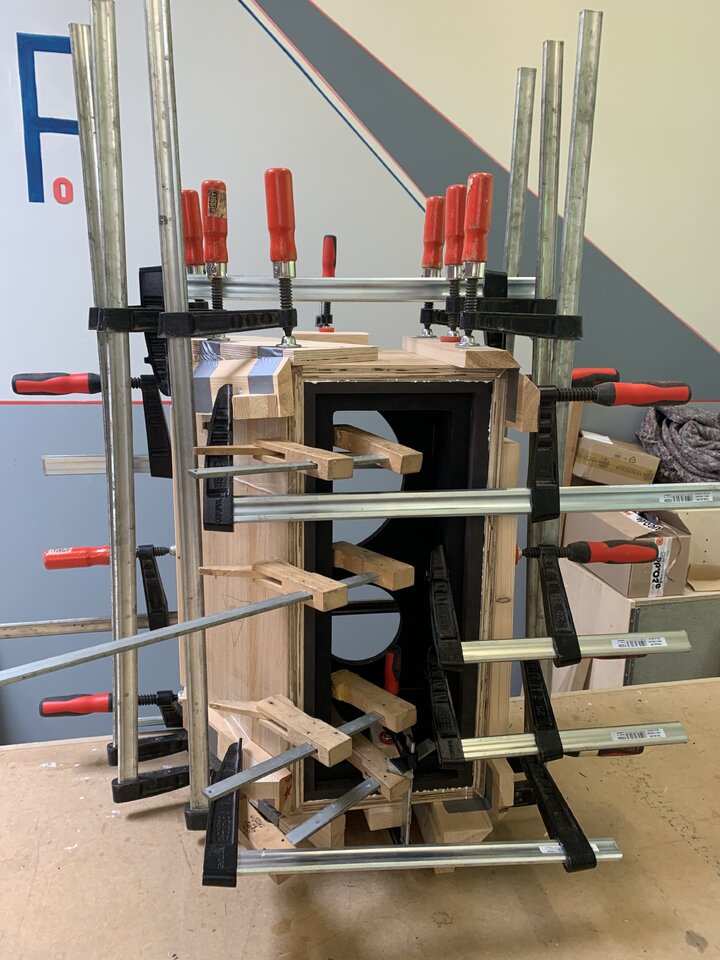

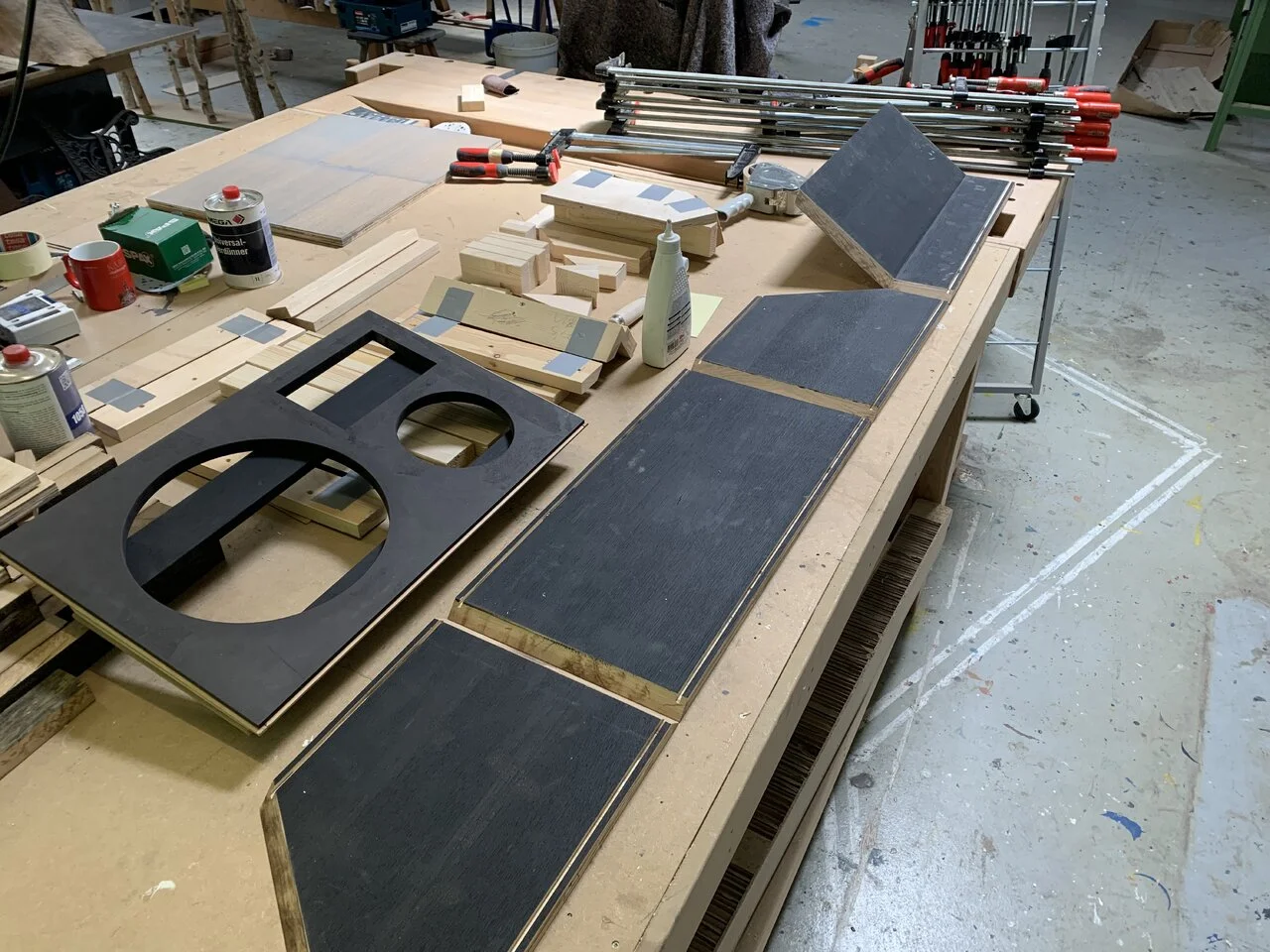

Ich bin wieder ein kleines Stück weitergekommen;
Box Nr. 2 ist verleimt.


Anhänge

  • IMG_5062.webp
    207,2 KB · Aufrufe: 88
  • IMG_5063.webp
    107,5 KB · Aufrufe: 86
  • IMG_5064.webp
    92,5 KB · Aufrufe: 84
  • Like
  • Antwort hilfreich!
Reaktionen: feierabendbass, zeppo3000, oldschool und 6 andere
  • #48

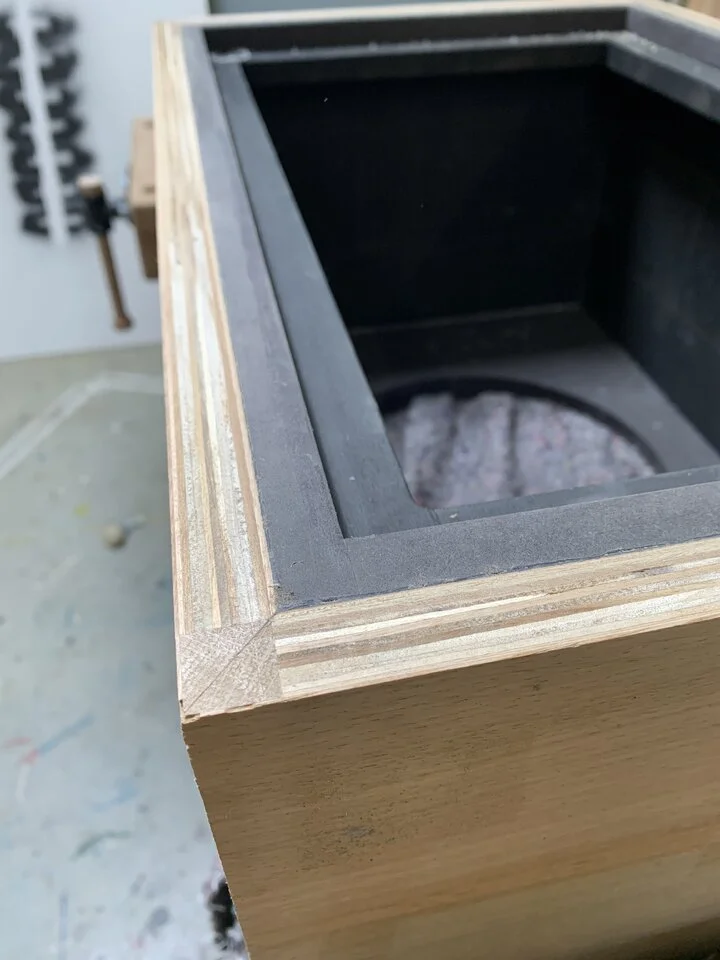

Die Schallwand und der Rahmen für die Rückwand sind bündig mit den Korpuskanten. Diese Brüstung wird sauber beigeholt.


Anhänge

  • IMG_5065.webp
    51,2 KB · Aufrufe: 97
  • IMG_5077.webp
    107 KB · Aufrufe: 89
  • Like
Reaktionen: feierabendbass, oldschool, quarkfrosch und eine weitere Person
  • #49

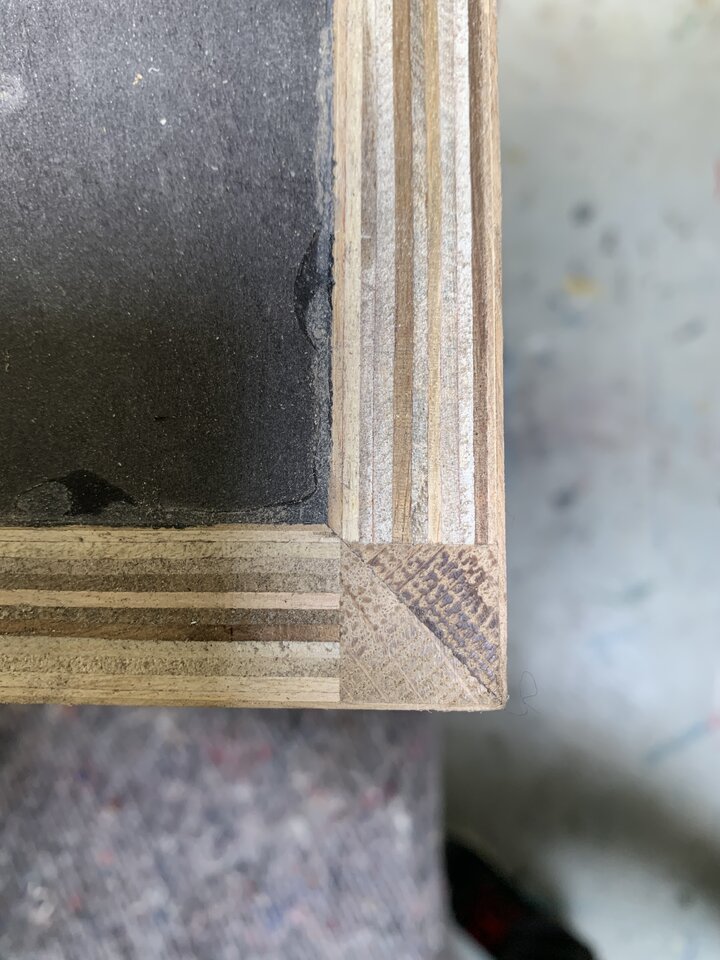

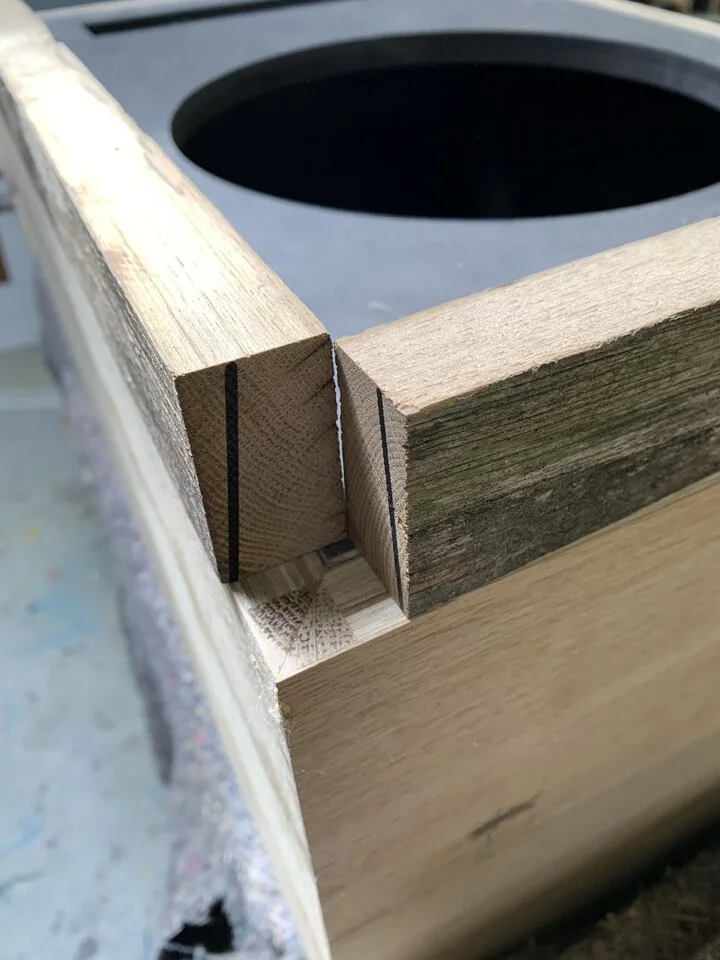

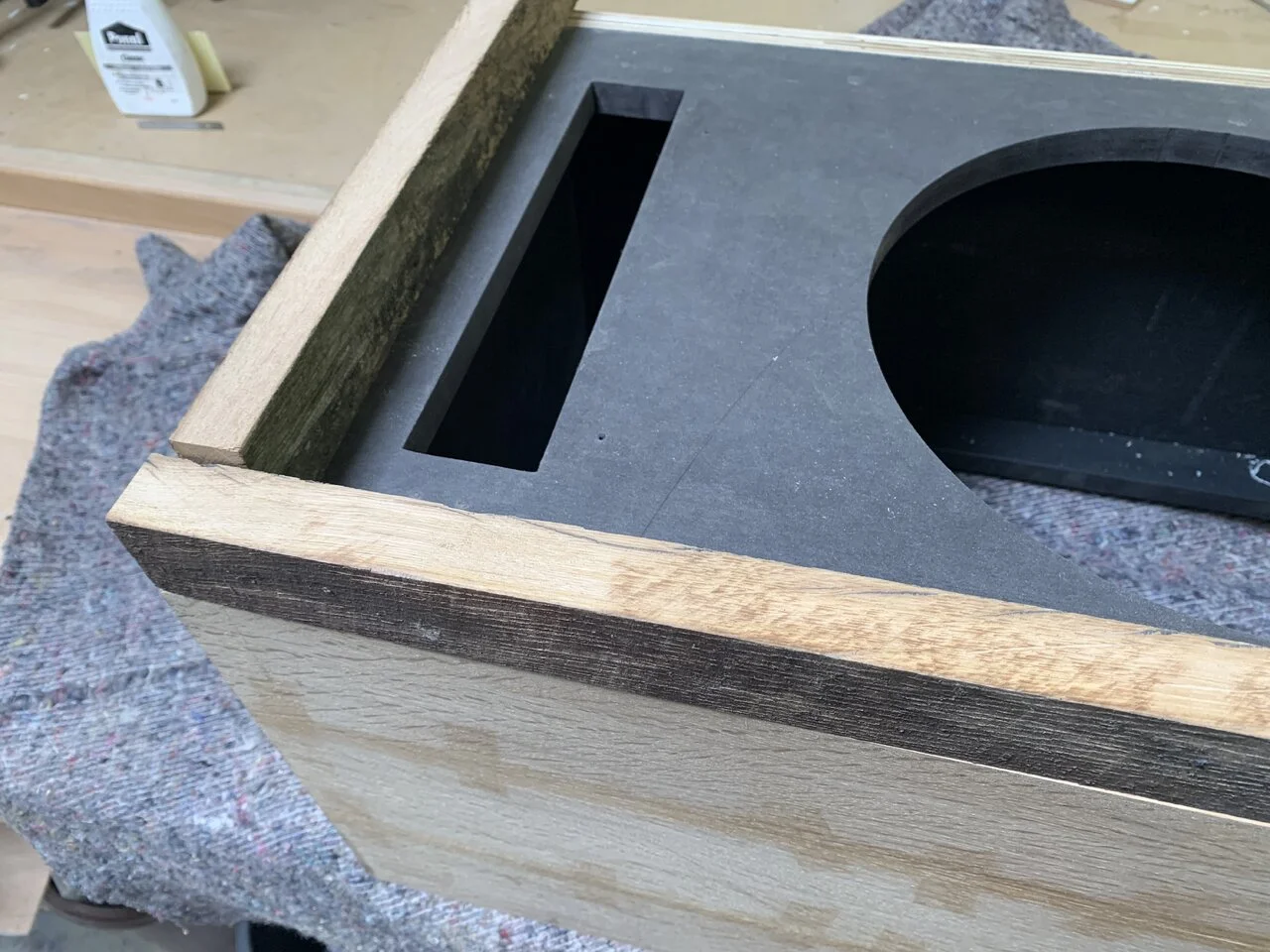

Die Leimfugen werden später durch einen Weiteren Rahmen verdeckt. Dadurch wird das Boxengehäuse nochmal zusätzlich abgedichtet. Vorher können alle Flächen problemlos geschliffen und geölt werden. Durch den mit Lamello-Federn aufgeleimten Rahmen ergibt sich dann die zurückspringende Schallwand und der Platz für Gitter bzw. Grillcloth.


Anhänge

  • IMG_5066.webp
    163,5 KB · Aufrufe: 82
  • IMG_5069.webp
    100,7 KB · Aufrufe: 84
  • IMG_5068.webp
    65,6 KB · Aufrufe: 84
  • Like
Reaktionen: feierabendbass, oldschool, matteagle und 2 andere
  • #50

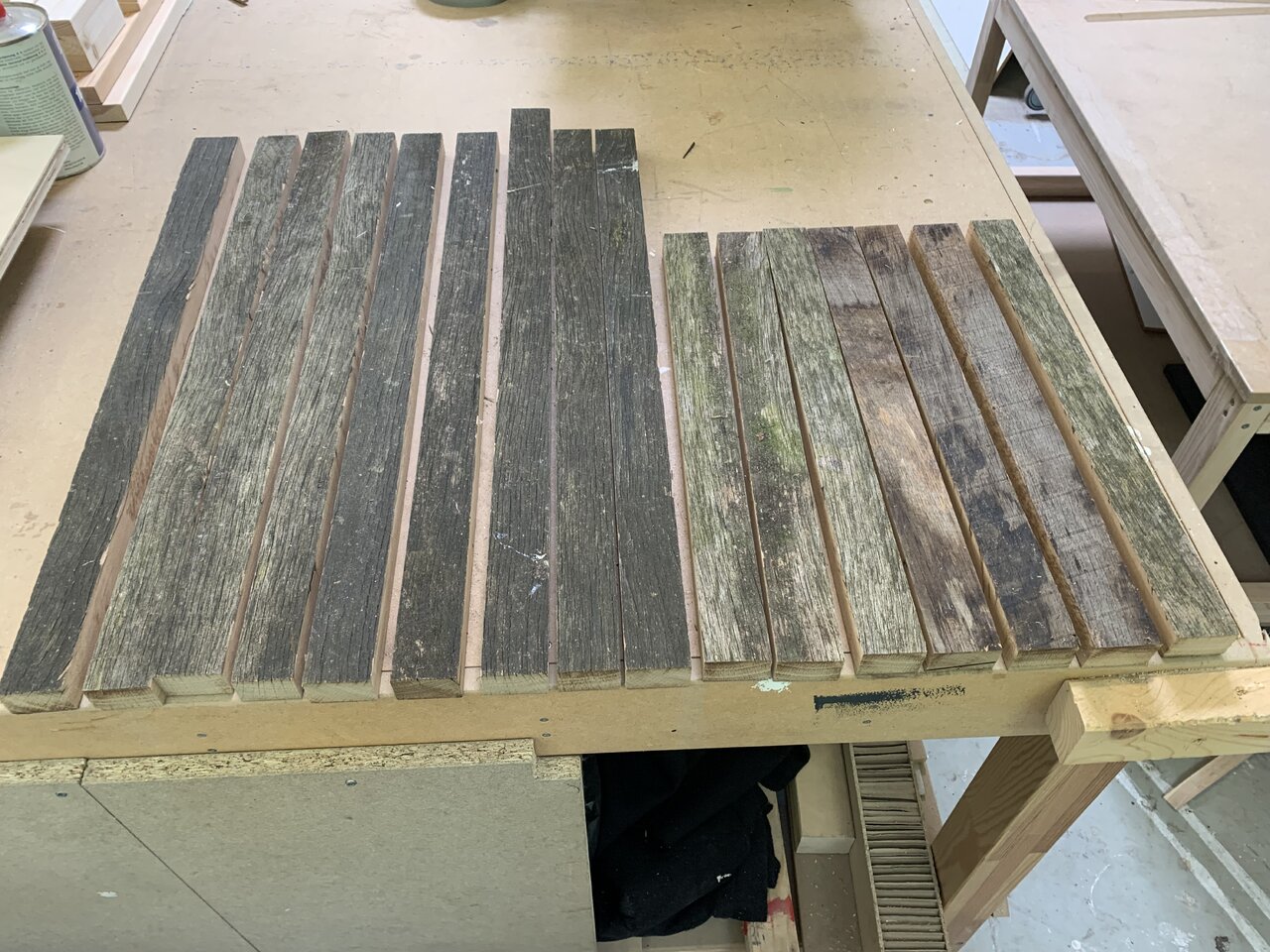

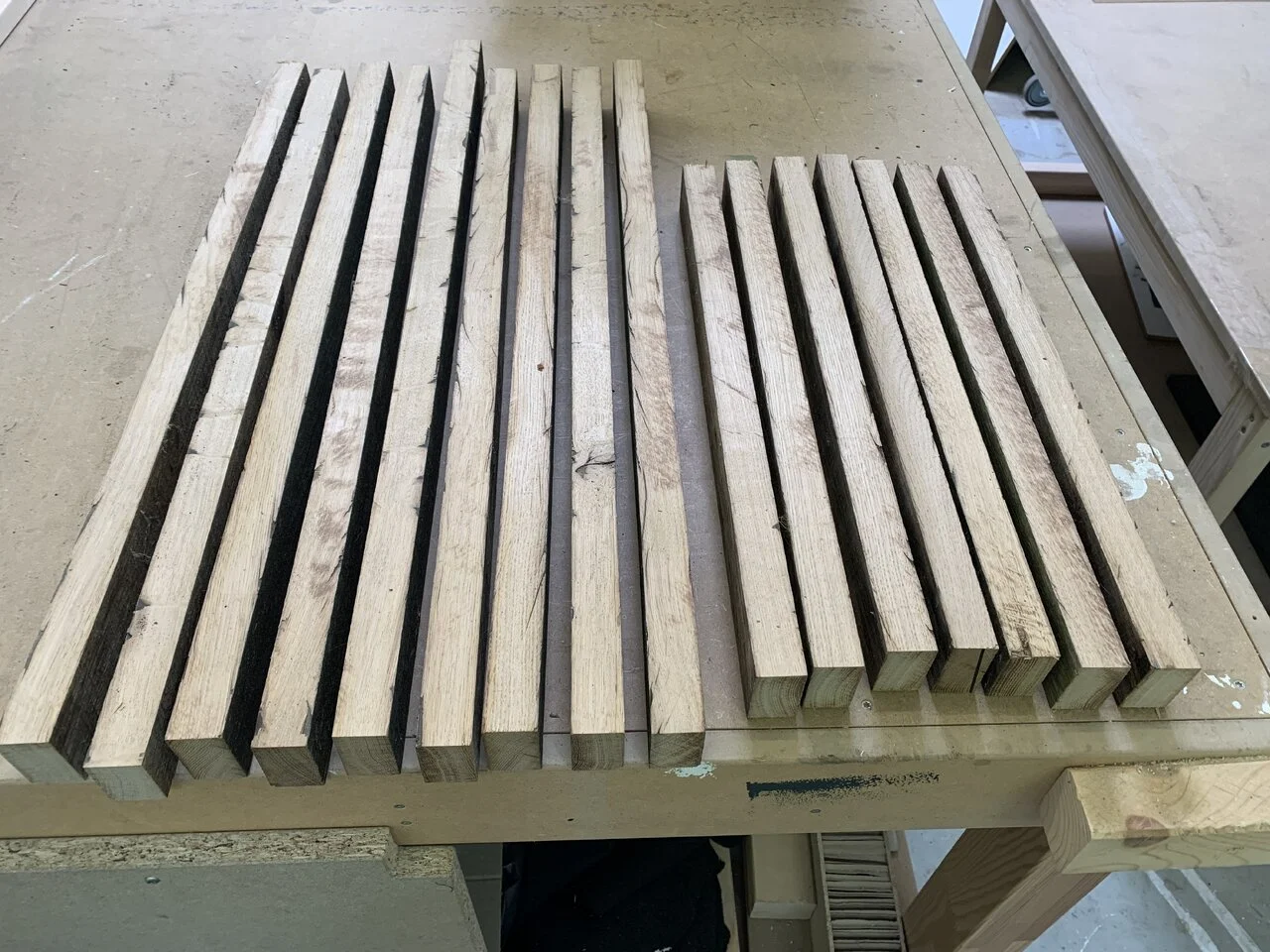

Die Leisten für die nachträglich aufgesetzten Rahmen habe ich auch schon. Dafür konnte ich alte Terrassendielen recyclen…


Anhänge

  • IMG_5071.webp
    237,6 KB · Aufrufe: 83
  • IMG_5070.webp
    218,4 KB · Aufrufe: 81
  • Like
  • Wow
Reaktionen: feierabendbass, Bassphalanx und quarkfrosch
  • #51

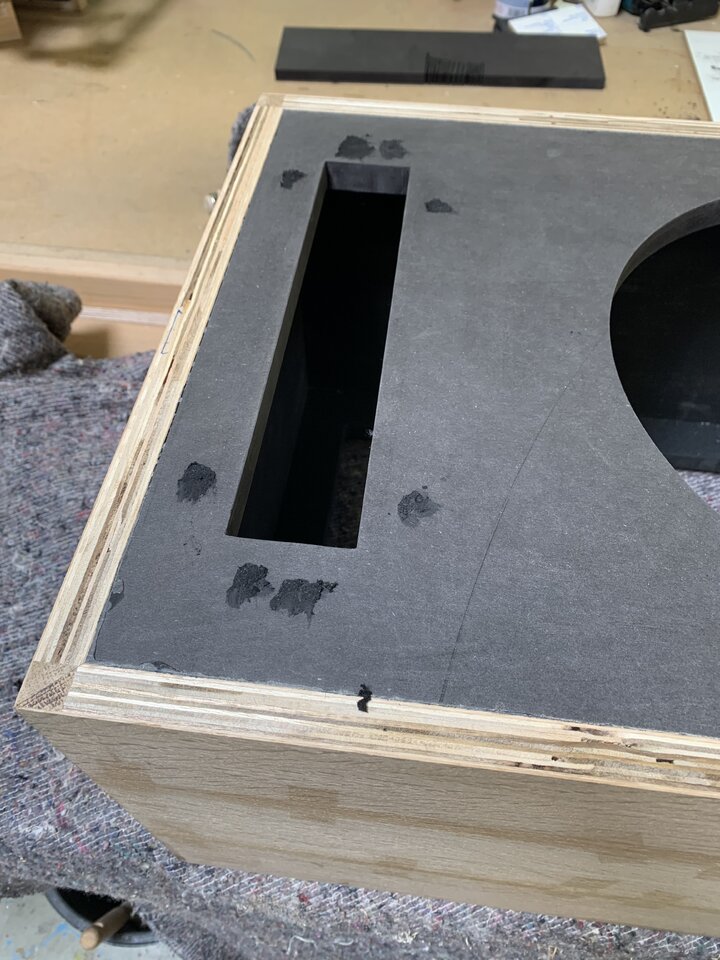

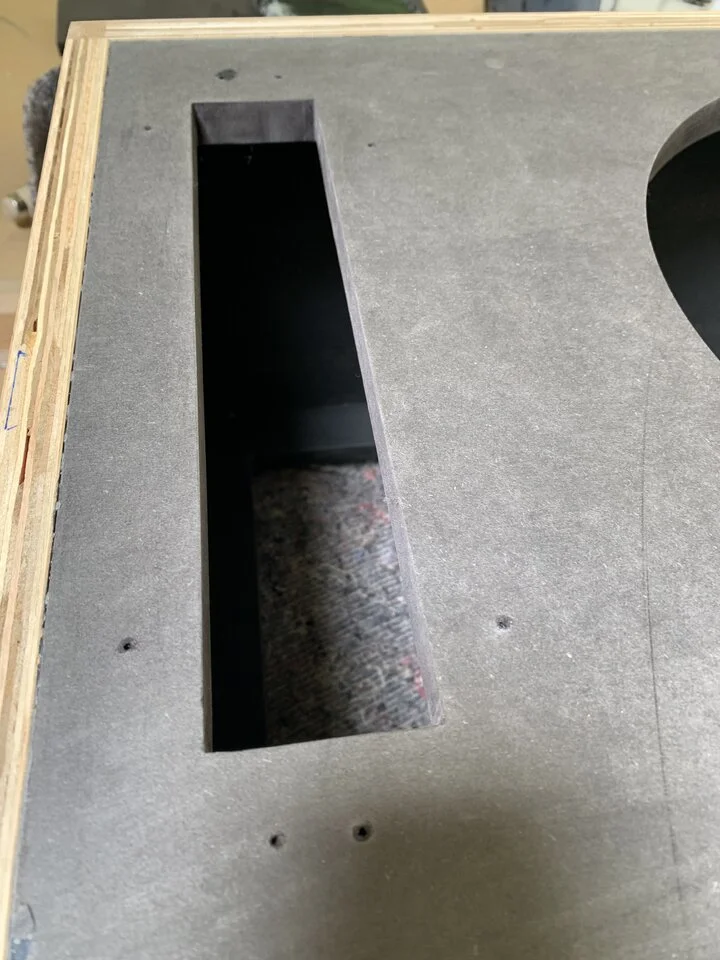

Ja, und blöde Fehler passieren natürlich auch immer wieder:

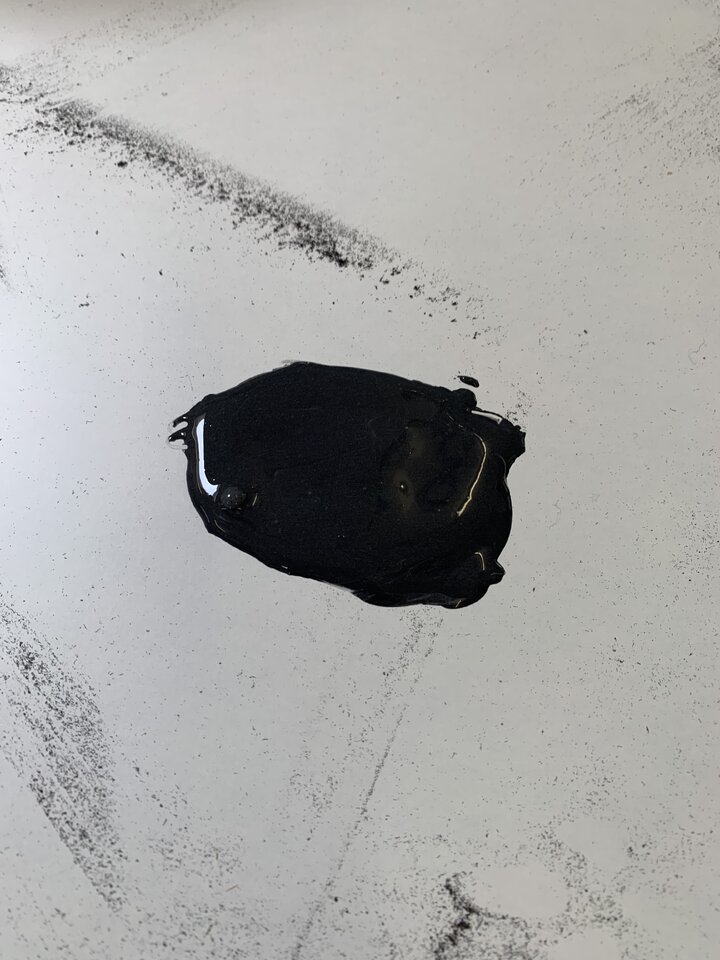

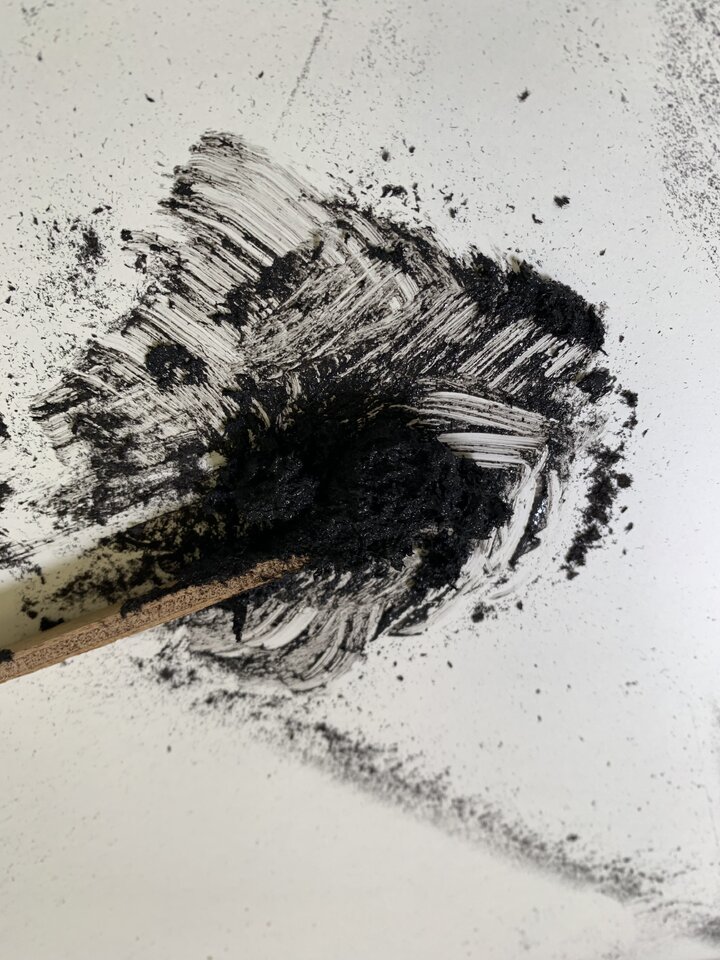

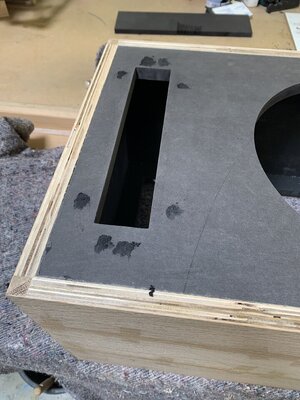

Beim Ausfräsen der BR-Ports habe ich Hammerwerfer die Hilfsleisten auf die Außen- statt auf die Innenseite geschraubt.🤬 Die Löcher musste ich dann mit einem „Kitt“ aus Sägemehl und schwarz gefärbtem Leim schließen.


Anhänge

  • IMG_5075.webp
    133,1 KB · Aufrufe: 90
  • IMG_5074.webp
    70,9 KB · Aufrufe: 86
  • IMG_5076.webp
    88,4 KB · Aufrufe: 92
  • IMG_5077.webp
    107 KB · Aufrufe: 95
  • Like
  • Antwort hilfreich!
Reaktionen: oldschool, quarkfrosch, cfortner und 2 andere
  • #52
Ja, und blöde Fehler passieren natürlich auch immer wieder:
Beim Ausfräsen der BR-Ports habe ich Hammerwerfer die Hilfsleisten auf die Außen- statt auf die Innenseite geschraubt.🤬 Die Löcher musste ich dann mit einem „Kitt“ aus Sägemehl und schwarz gefärbtem Leim schließen.
Nicht ärgern - passiert den besten. ;)

  • Like
Reaktionen: feierabendbass, meisenknoedel und markus-jan
  • #53
Schreiner kann ein schöner Beruf sein, da kann man tolle Bassboxen bauen und so.... Respekt :great:

  • Like
Reaktionen: meisenknoedel und cfortner
  • #54
Schreiner kann ein schöner Beruf sein, da kann man tolle Bassboxen bauen und so.... Respekt :great:
Das stimmt. Und bei privaten Projekten muss man zum Glück fast keine Kompromisse hinsichtlich der Rentabilität machen.

  • Like
Reaktionen: Bassphalanx, meisenknoedel, Bjoern Rust und eine weitere Person
  • #57

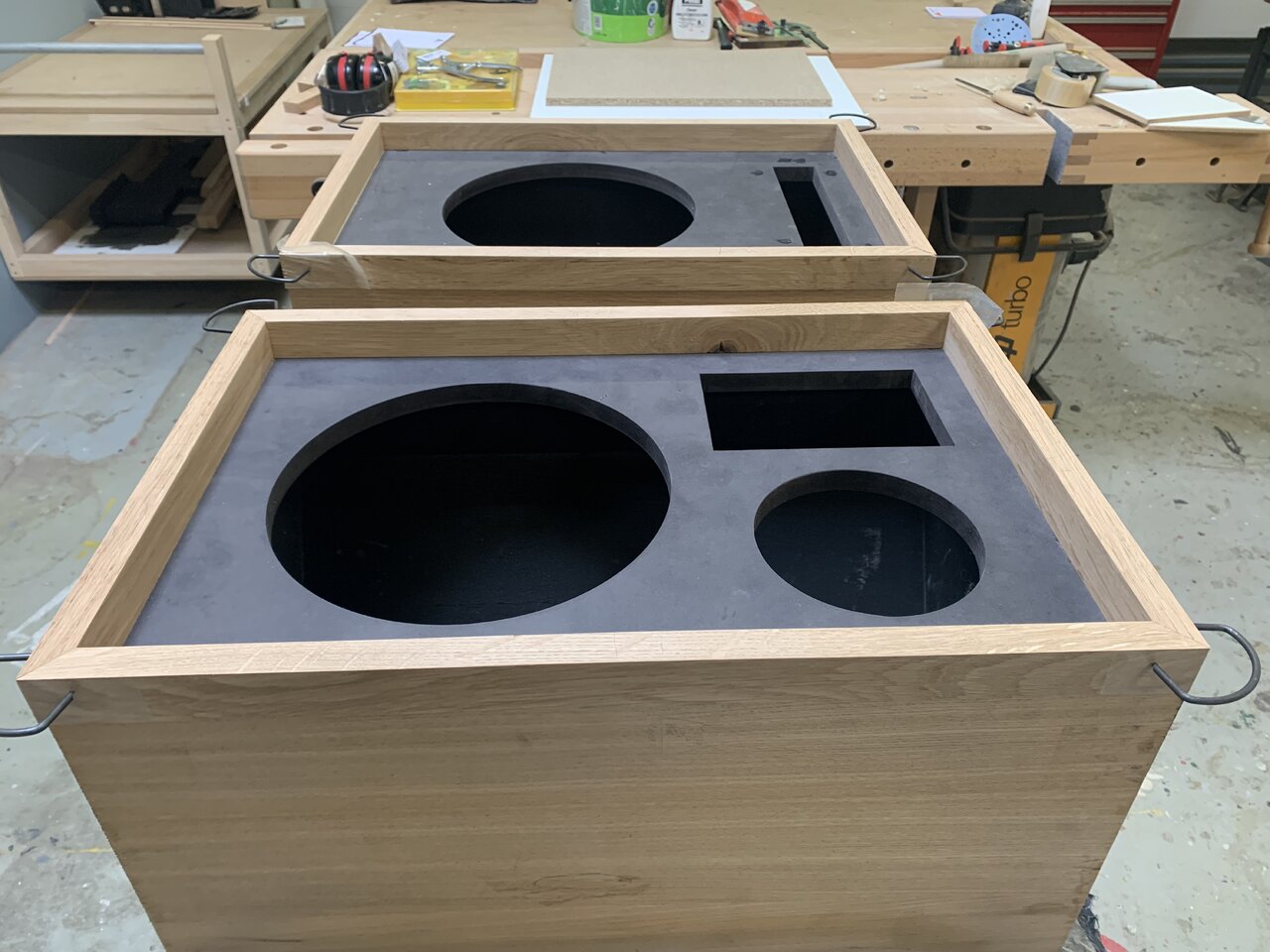

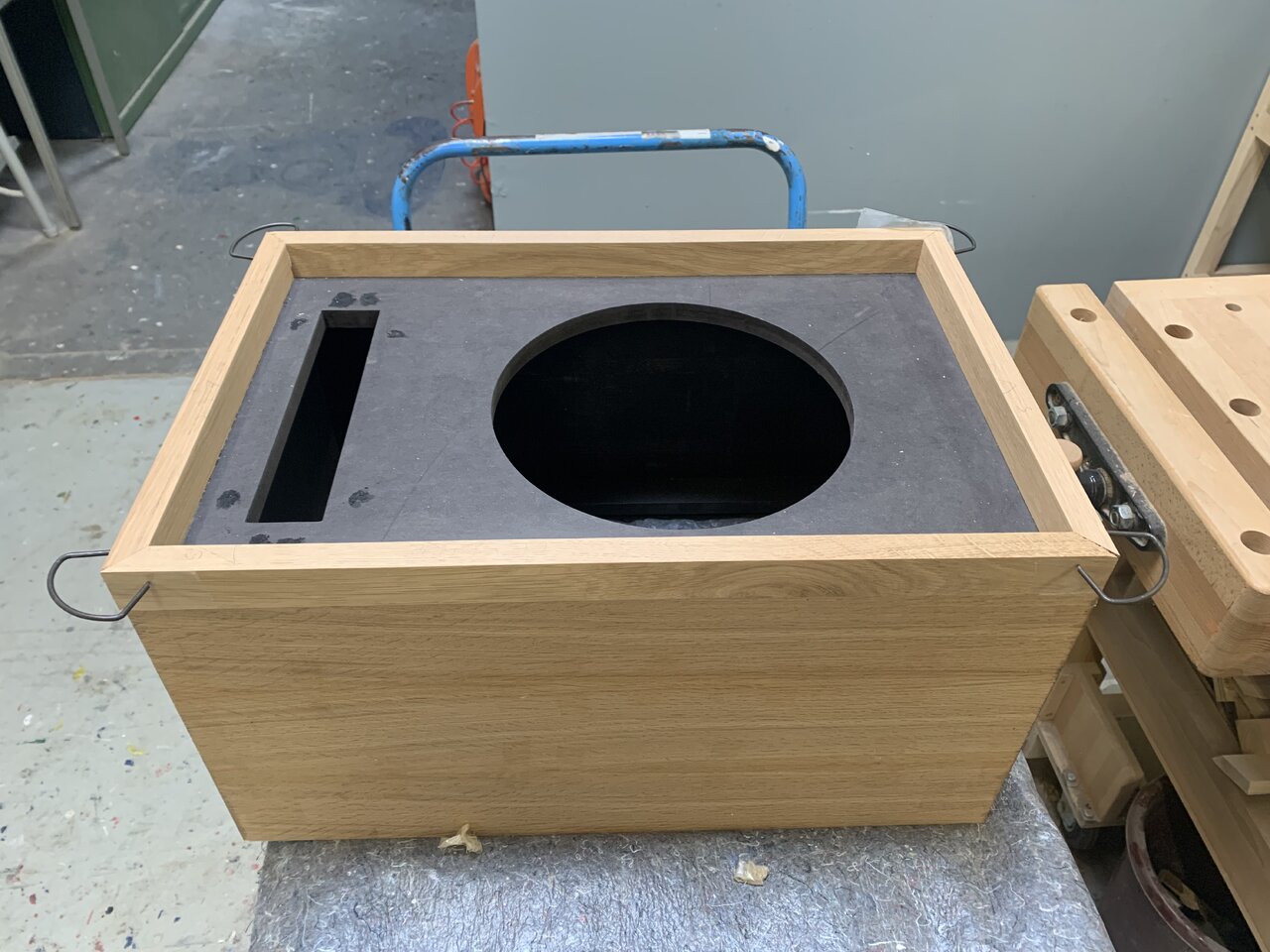

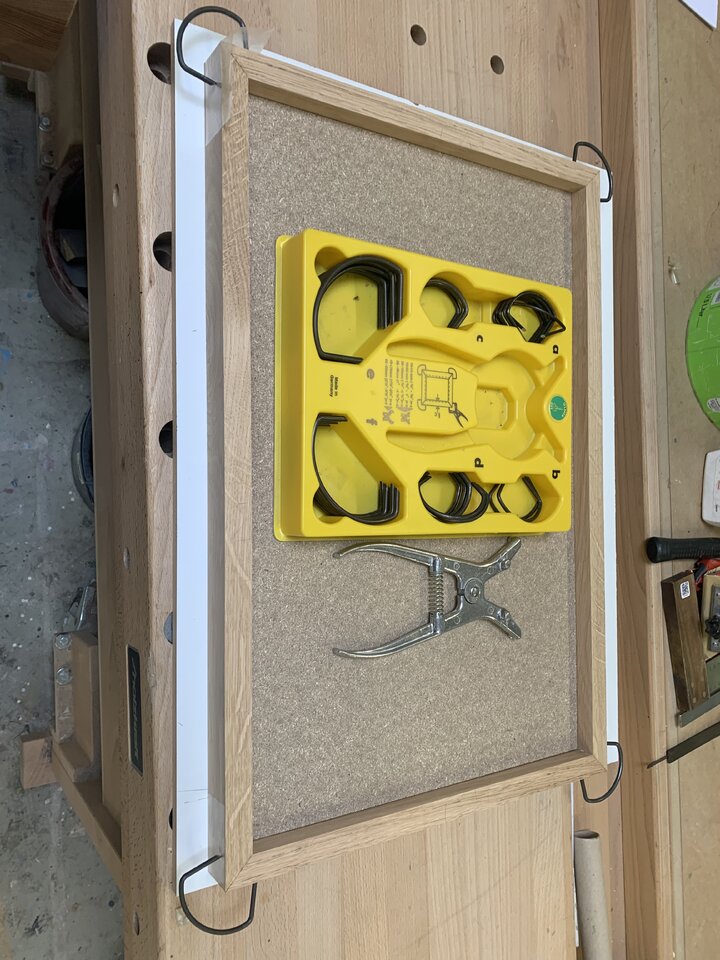

Heute war endlich wieder etwas Zeit für das Boxen-Projekt. Ich habe die Rahmen für die zurückspringende Schallwand verleimt.


Anhänge

  • IMG_5099.webp
    113,7 KB · Aufrufe: 90
  • IMG_5098.webp
    125,6 KB · Aufrufe: 87
  • IMG_5102.webp
    101,2 KB · Aufrufe: 90
  • Like
Reaktionen: quarkfrosch und Ray Mahogany
  • #58
Leider konnte ich das dafür vorgesehene Terrassenholz nicht verwenden. Beim Aushobeln zeigte sich Fäulnisbefall, den ich so bei Eichenholz noch nicht kannte. Ein Schreinerkollege konnte noch mit einem zölligen Brett aushelfen…

  • #59

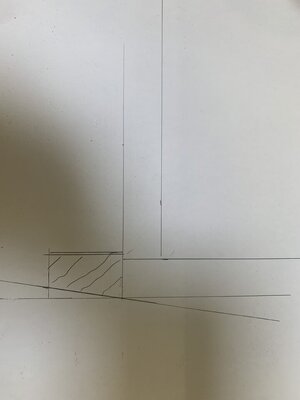

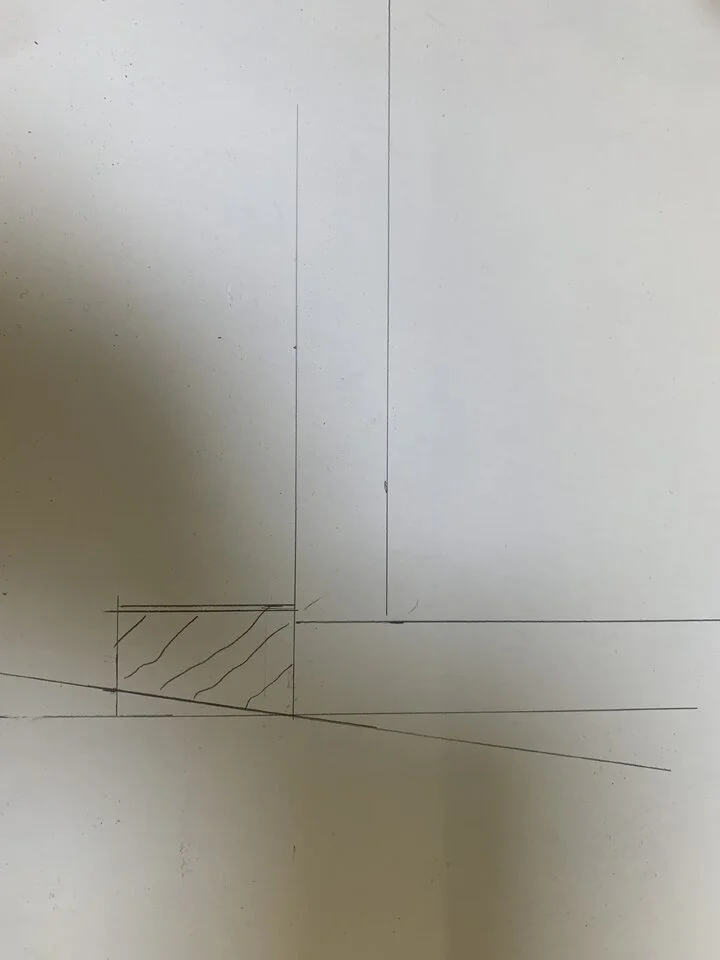

Die Rahmenhölzer haben einen Querschnitt von 35x21mm. Die Aussenkante wird um 9 Grad schräg gefräst. So verjüngt sich die Box zur Front hin etwas. Der Rahmen ist in der Frontansicht nur noch 16mm breit, ich denke das wird schick… Im Schnitt sieht das dann so aus.


Anhänge

  • IMG_5100.webp
    15,4 KB · Aufrufe: 79
  • #60
Wie die Schallwand verkleidet wird steht noch nicht endgültig fest. Ich werde jeweils einen Rahmen mit Lochgitter und sowie einen mit Grillcloth bauen…

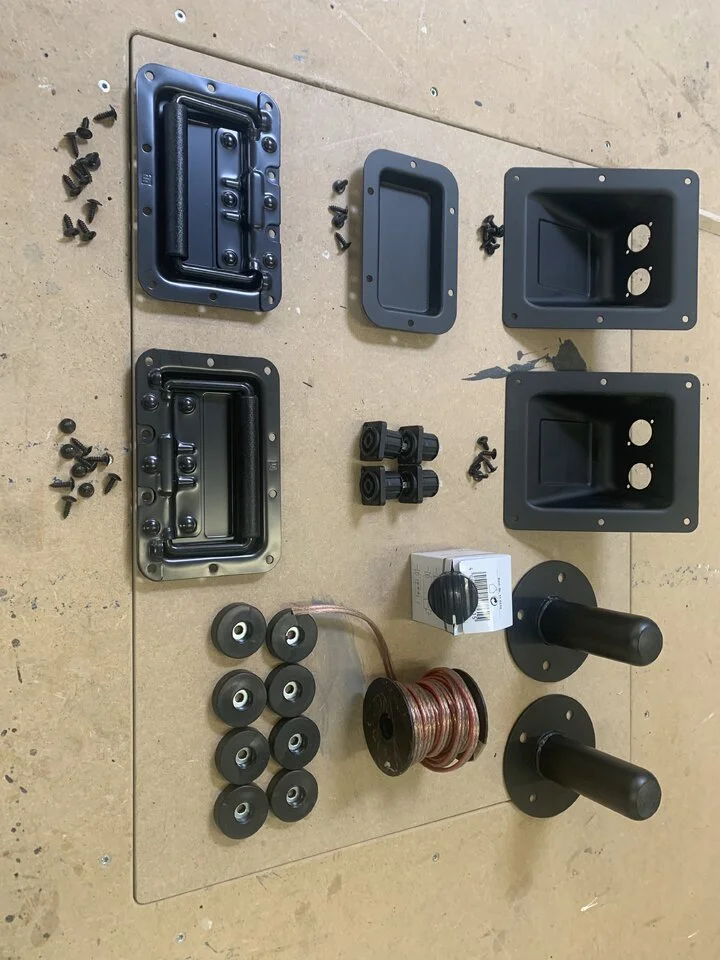

Die Kleinteile habe ich auch soweit beisammen.


Anhänge

  • IMG_5088.webp
    92,6 KB · Aufrufe: 78
