Potis, Kondensator, Buchse, Kabel - nur das Beste gesucht ;)

Wie sieht es mit Verkabelung aus? Vorschläge?
Ich habe einfach Litze aus dem Modellbaugeschäft genommen. Wenn die anständig verlötet wird, hält die 40 Jahre (in meiner Rockinger Telecaster sind es allerdings erst 37 Jahre).

Natürlich kannst Du wie von DiMarzio vorgeschlagen einen 33nF nehmen. Im Jazz Bass wahren Jahrzehnte lang 22nF und im Precision 50nF. Leo Fender kaufte immer die billigsten Kondensatoren bzw. die, die gerade verfügbar waren. Im Gegensatz zu Elkos sind Kondensatoren in passiven Bässen fast unkaputtbar (so nicht zu heiß angelötet oder unter mechanischer Spannung stehend).

Beim MM Poti gehe ich mal von 6,3mm Achse aus. Für Telecaster und Preci (sowie JB bis Mitte der 1970er) würde ich Vollachse nehmen. Hat man Strat-Potiknöpfe, braucht man natürlich geriffelt.

Wenn's PU-Schalter sein sollen, kann ich die von ELMA sehr empfehlen.

Kosten zwar >30 Euro, die hat man aber schnell raus, wenn man nicht alle paar Jahre den 2,50 Lorley (wimre), wie ihn esh in den 90ern verbaut hat, austauschen muß.

Ich hab die damals in meine esh eingebaut und hab jetzt auch einen im Bassline.

Zum Thema Elektrik mit Schraubklemmen zum Pickups-Testen.

Ich hab gestern nochmal was zusammengebraten ... brauchte eigentlich bei Thomann nur ein bestimmtes Kabel und musste auf die Versandkosten kommen ;-)

Also wurde mitbestellt:

TAD Poti 250k 6,3 mm Split Shaft 2x​

TAD Capacitor 47nF 630VDC Mustard​

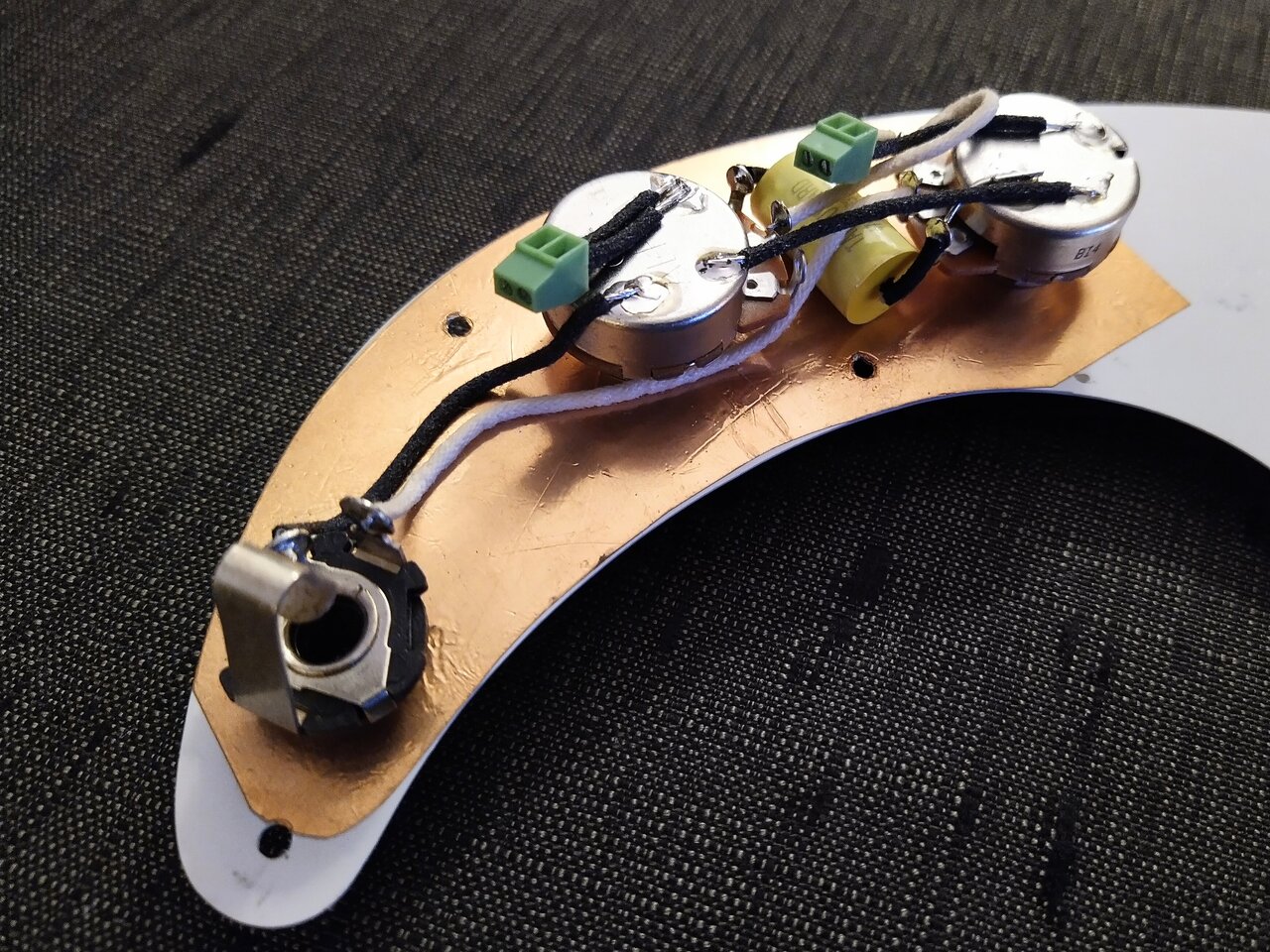

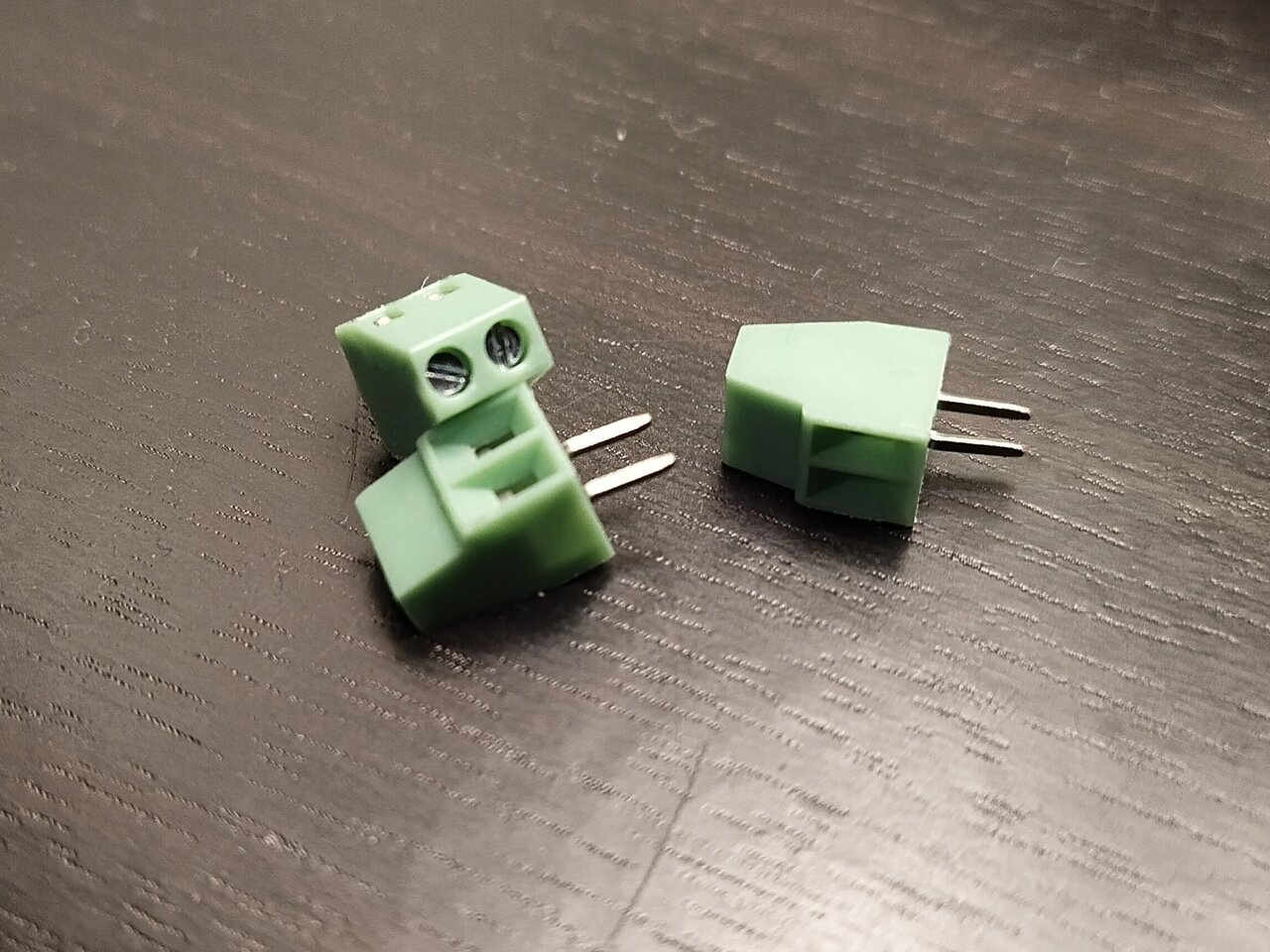

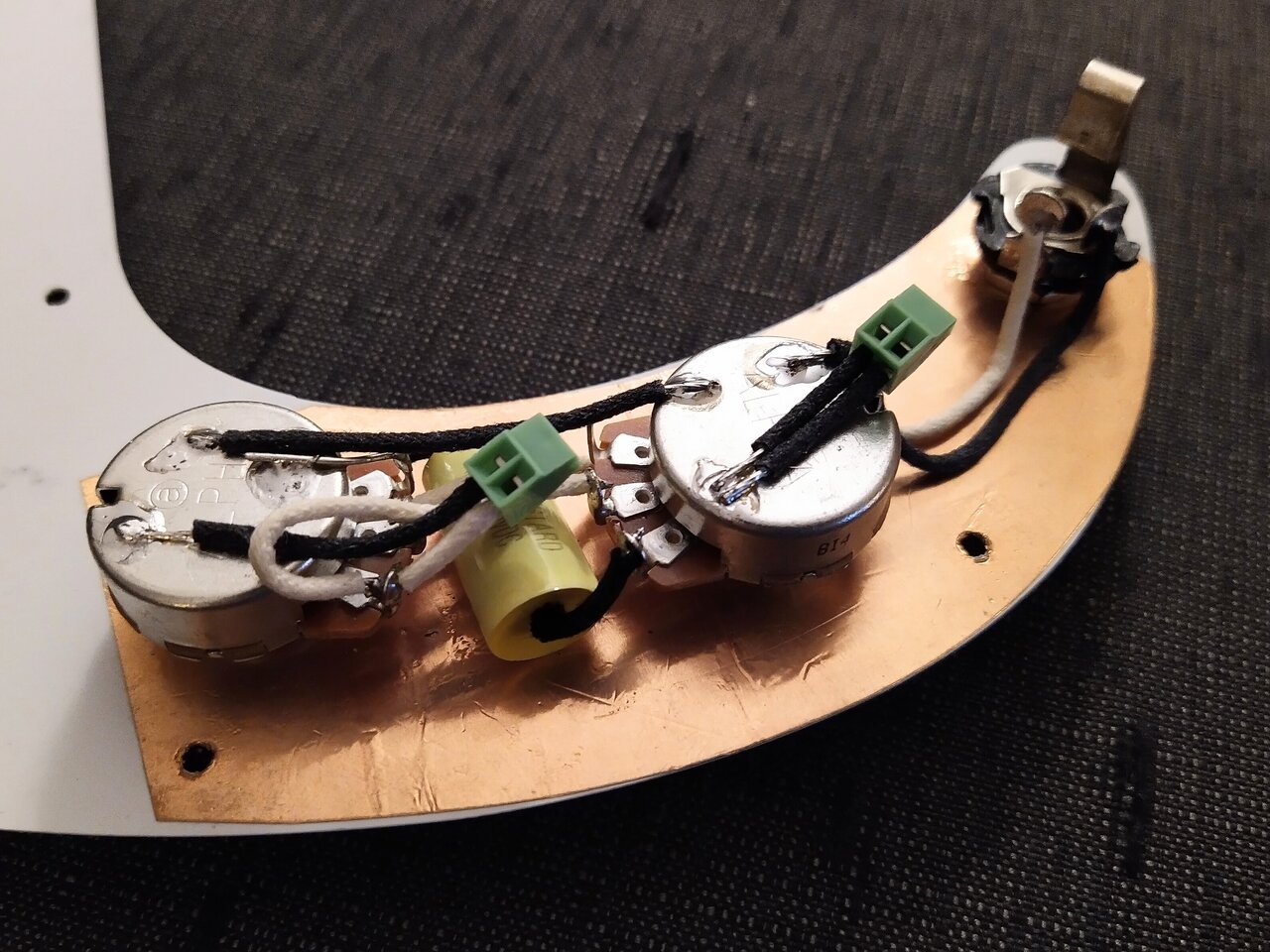

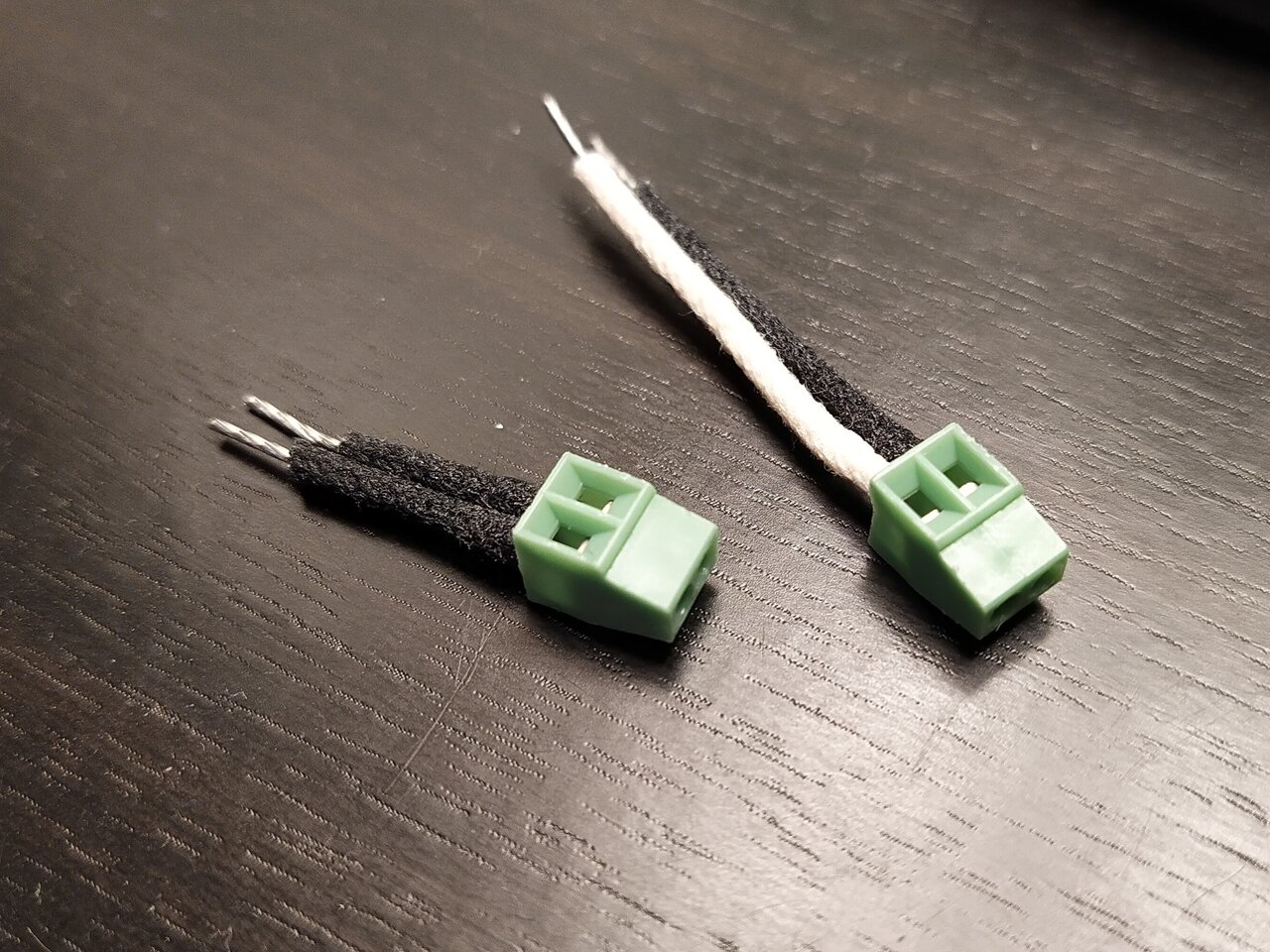

Buchse und Cloth Wire hatte ich noch. Dazu dann ein paar kleine Schraubblockklemmen, die eigentlich zu Bestückung von Platinen gedacht sind:

IMG_20220930_193525_1_2.jpg IMG_20220930_193428_1_2.jpg IMG_20220930_195558_2.jpg IMG_20220930_195606_2.jpg

Funktioniert super - die kleinen grünen Klemmen sind ggfs. etwas fummelig, vielleicht gucke ich mal nach größeren.
Kostenaufwand ca. 18,-€ mit allen verbauten Komponenten. Kann man auch günstiger machen, wenn man von Harley Benton die Buchse, die Potis und einen Noname Capacitor nimmt - klar Cloth Wire muss auch nicht sein, aber es schaut einfach hübsch aus.

@mulhofa : Die Stecker die Du nutzt sind auf jeden Fall besser als die von Märklin und echte "Industriequalität.
Kenne die Stecker (in vielfältiger Form) noch aus meiner Zeit als Lagerist.
Und unsere Maschinen waren so gut, dass sie selbst nach einem Löschwassereinsatz wieder instand gesetzt werden konnten.

@mulhofa : Die Stecker die Du nutzt sind auf jeden Fall besser als die von Märklin und echte "Industriequalität.
Ja, die sind recht wertig und lassen sich auch gut löten. Allerdings sind die Klemmen (also dort wo die Kabel vom Pickup reinkommen) als auch die Schrauben Recht klein - das geht nur mit einem 1,2mm Schlitzdreher.

Da muss ich bei Zeiten nach größeren gucken.


----------------

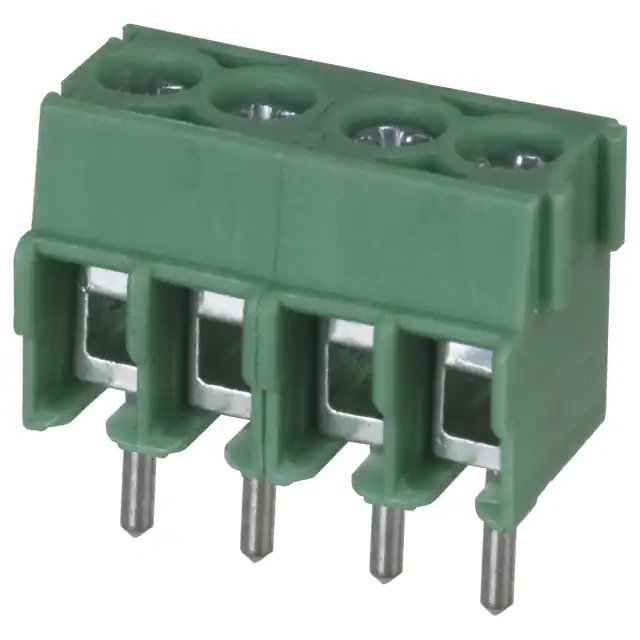

Edith sagt sie hätte diese hier gefunden und mir jetzt auch bestellt:



Zuletzt bearbeitet:

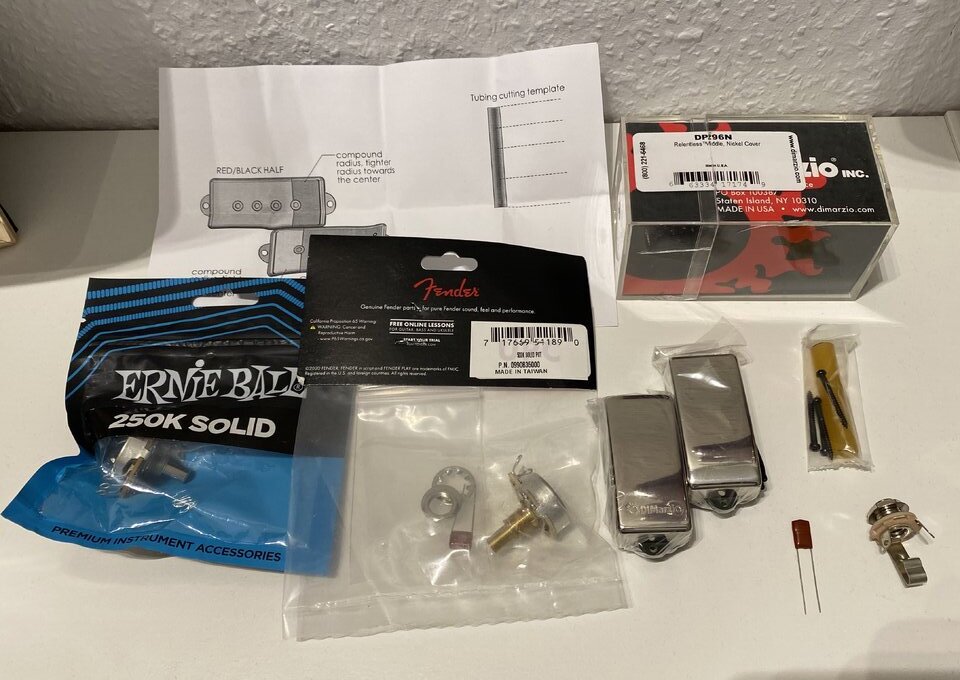

So, die Teile sind vollständig. Jetzt noch etwas aufnehmen mit den alten Pickups - damit ich weiß oben es auch besser klingt - und dann löten. Ich hoffe ich schaffe das am WE.
