6,3 Buchse mit Schaltfunktion für aktiven Fender Dimension

  • Ersteller Ersteller Freudi
  • Erstellt am Erstellt am
Freudi

Freudi

Well-Known Member
Beiträge
107
Bassix
ß14.790
Hallo,

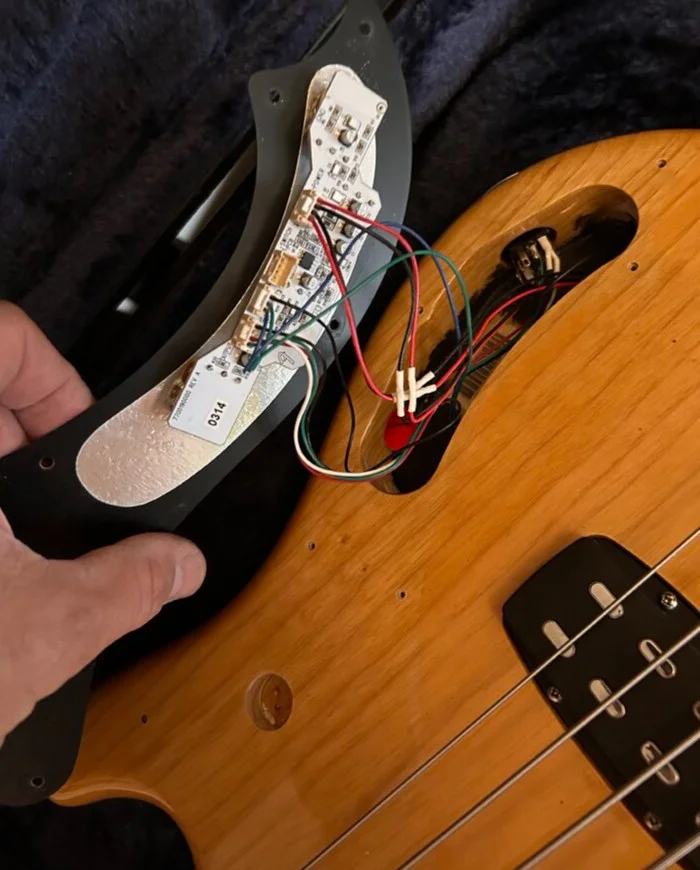

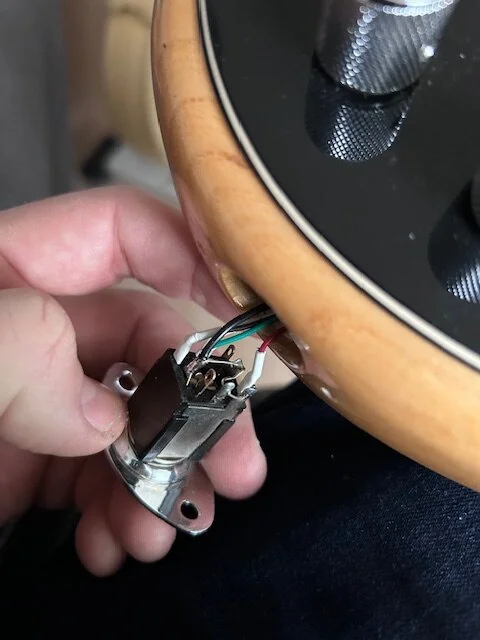

an meinem Fender Dimension hält der Klinkenstecker nicht richtig in der Buchse
und rutscht beim spielen ca 5-10mm raus und hat dann keinen Kontakt mehr.

Würde gern die Buchse in eine stabiele, gute tauschen.



ich finde im Netz keine vergleichbare mit 9 Pins?
es sind auch nur 5 Kabel angeschlossen der Rest ist gebrückt.
Die Buchse schaltet auch meine beiden 9V (18V) Batterien!



3 Fragen:
1. soll ich wieder nach der gleichen Buchse suchen, wei sie eigentlich gut ist?
(nur halt bei mir nicht in ordnung?)
wenn ja, weiß jemand wo ich die bekomme?

2. kann ich eine mit weniger Pins (z.B.7) nehmen?
Nur wie dann anschießen?

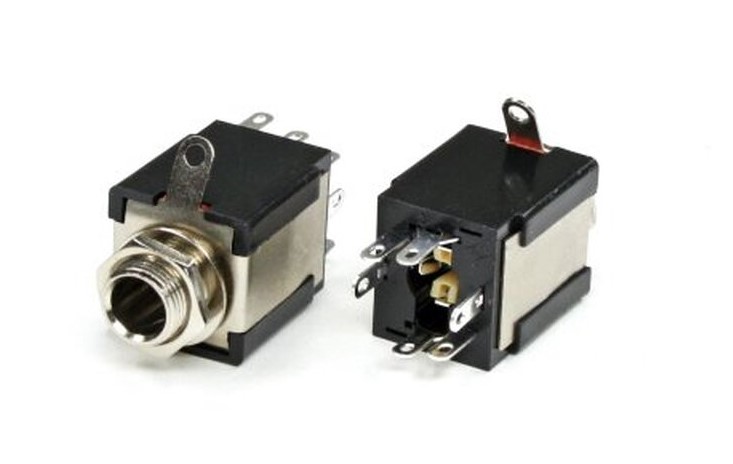

Screenshot 2026-02-14 101948.webp


3. oder gibt es eine Empfehlung für eine richtig gute Buchse mit Schaltfunktion?


Gruß
und danke im voraus für Eure Infos....

Freudi

  • Like
Reaktionen: Mr. Pink, hui und Chuck


Hallo und danke für Deine drei Vorschläge.

der 1 scheint ja der gleiche zu sein 10,99 plus 10,99 versand also ca. 22€ geht noch.
Fraglich, bei einer Bestellung aus dem Ausland ist, ob die Buchse gut ist und den Stecker wirklich fest hält?
(original Fender sollte ja ok sein ... oder?)

der 2. von Fischmann hat 9 Pins und einen vorne ? da sind mir die 22€ vom 1. warscheinlich lieber,
es sei denn der 2. ist auch wirklich besser?
bei dem müsste ich natürlich die komplette Belegung wissen?

der 3 hat nur 7 Pins ... 11€ sind angenehm aber taugt der was?
bei dem müsste ich dann natürlich auch die komplette Belegung wissen?

Gruß
Freudi

Ich habe keine Ahnung, was da geschalten wird, da ich im Netz kein Wiring-Diagramm gefunden habe. Um welchen Bass handelt es sich denn genau?

Es wird aber wohl eine Klinkenbuchse mit 2 Schaltern gebraucht. Die gibt es auch mit 7 Polen.

Ich habe aber auch die 9polige bei einem deutschen Händler gefunden. Das wäre glaub meine 1. Wahl, wo ich sie bestellen würde:

Grooce

  • Like
Reaktionen: hui
Hab die Fa. Angeschrieben und nach einem Schaltplan gefragt.

Danke

  • Like
Reaktionen: Ray Mahogany
Hallo,

der Dimension ist "Fender DELUXE DIMENSION" mit 18V (2x9V) 4-Saiter mit einem Picup.

Ich hatte die Firma mit diesem Link von Dir angeschrieben:
https://www.guitar-hardware.de/klinkenbuchse-gold-stereo-9-polig.html

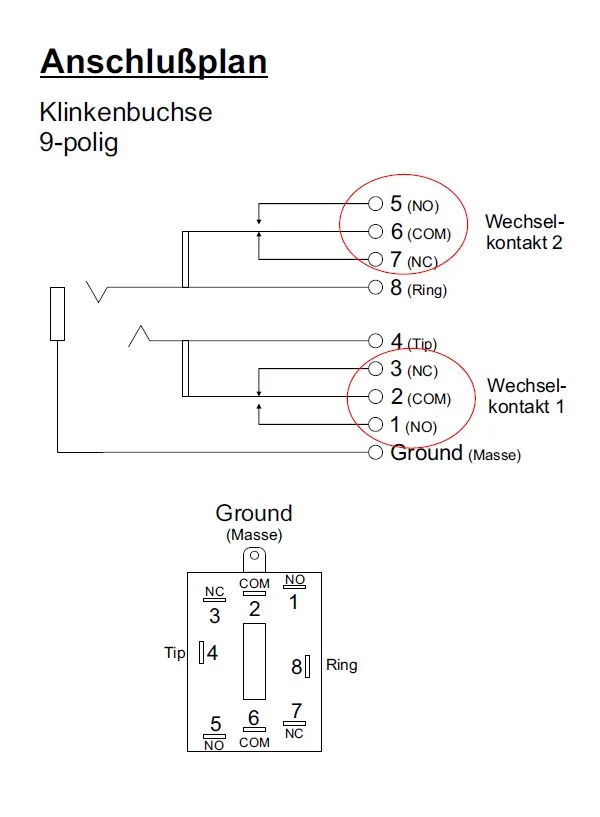

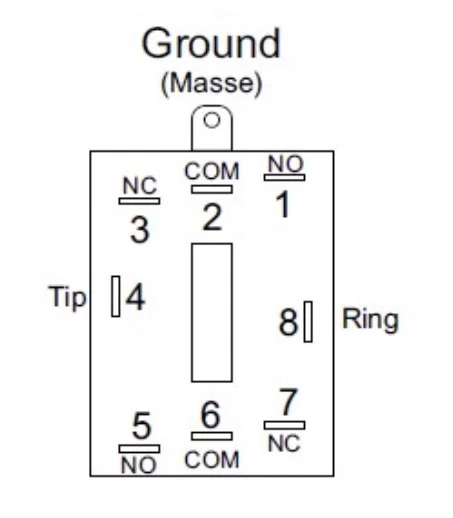

Von denen habe ich diesen Plan bekommen.



Bei mir sind 5 Kabel angeschlossen,
von denen ich nicht weiß, was Sie für eine Funktion haben,
weil sie aus der Elektronik kommen.



ich hatte hier schon einmal einen Beitrag / Frage zu dem Bass Distkutiert,
hier der Link:
https://www.bassic.de/threads/fender-dimension-brummt.14945420/

:confused:

Gruß
Freudi

  • #11

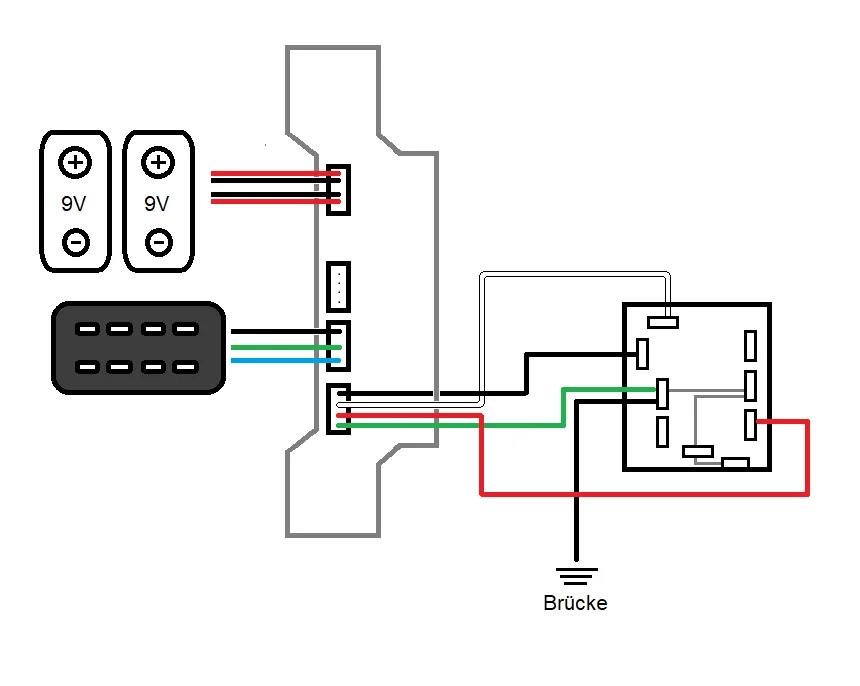

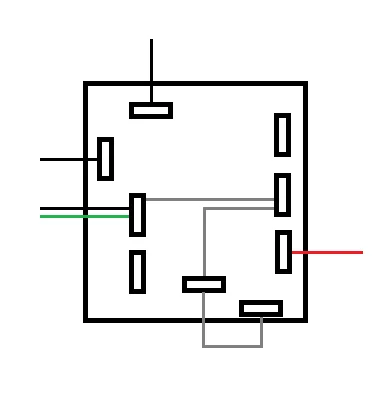

Kann jemand aus meiner Skizze...


...erkennen welches Kabel ich dann lt. dieser Skizze:



... wo anklemmen muss?

Am meinem momentan verbauten Stecker kommt ein schwarzes Kabel aus der Brücke
und ein grünes Kabel geht an den gleichen Pin, von dem aus die anderen Pins gebrückt sind.
Das muss also die Masse sein.
Bleibt noch ein rotes , schwarzes und weißes Kabel welches ich nicht idetifizieren kann.
Gibt es da irgendeine Logik nach der man das herausbekommt?

Gruß
Freudi

  • #12

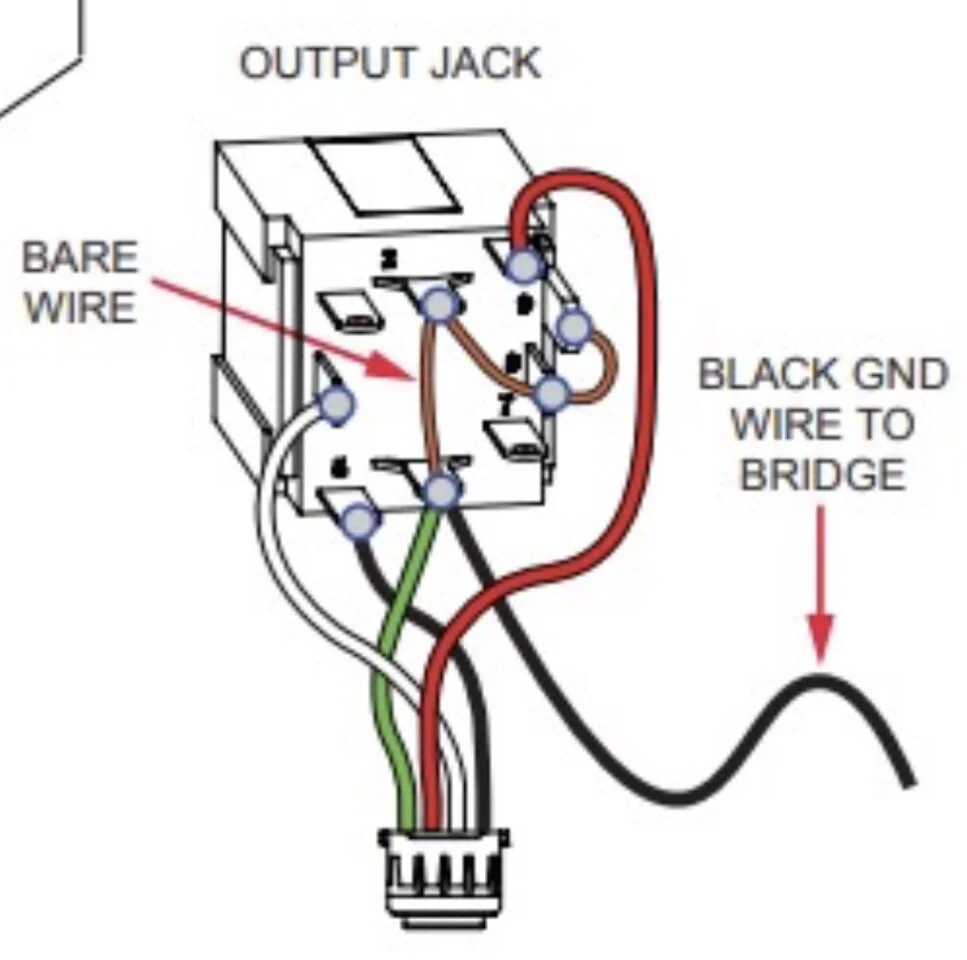

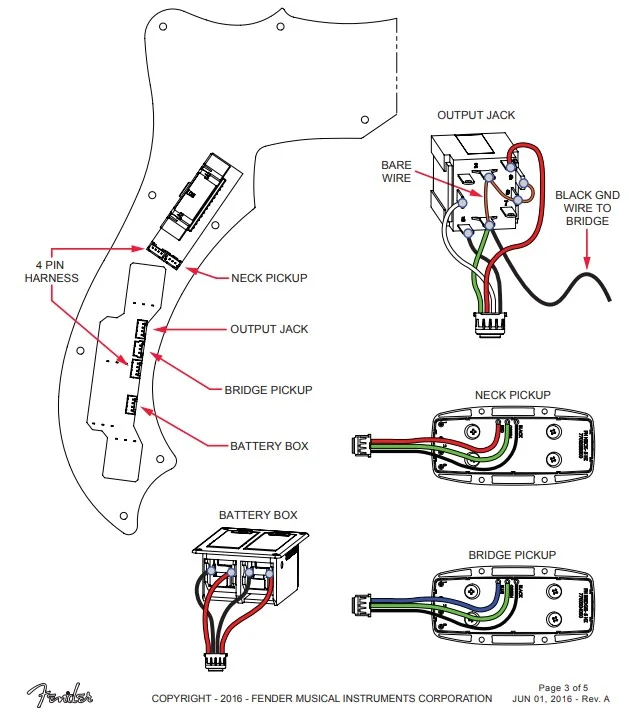

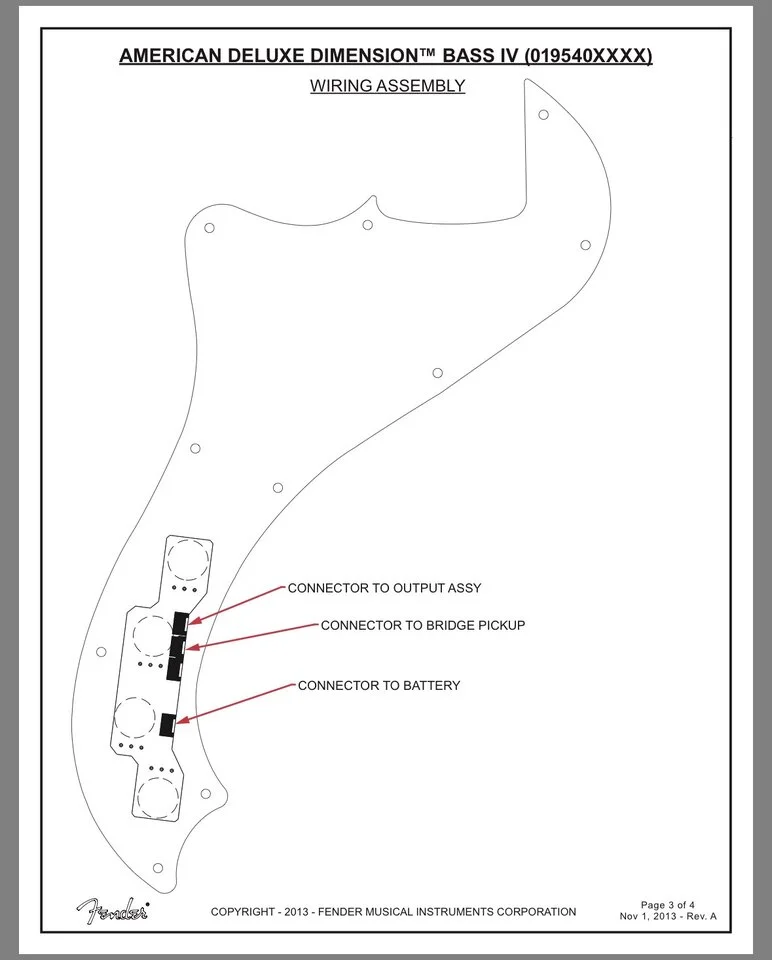

dimension plan.jpg

auch den Plan habe ich gefunden, aber auch er macht mich nicht schlauer,
es sei denn ich bekomme genauch die gleiche Buchse, die ich habe....

Zuletzt bearbeitet:
  • #13
Eigentlich sind die dargestellten Buchsen doch identisch?


PIN 1-8 gegen den Uhrzeigersinn genau so belegen.
Oder nicht?

  • #14
Eigentlich sind die dargestellten Buchsen doch identisch?
Bitte, das führt doch so zu nichts. Daß zwei Buchsen 9 Pins haben, heißt nicht, daß sie identisch sind.
@Freudi , es hilft nichts, Du wirst die alte Buchse auslöten müssen, und schauen, was die tatsächlich macht. Ein Durchgangsprüfer und ein einzelner Stereoklinkenstecker sollten dafür ausreichen. Oder Du lötest es halt an, wie Du meinst, und schaust, ob ein Ton rauskommt, oder Rauch oder gar nichts. Kann man auch machen, ist aber vielleicht nicht ganz so schlau.

Zuletzt bearbeitet:
  • #15
Bitte, das führt doch so zu nichts. Daß zwei Buchsen 9 Pins haben, heißt nicht, daß sie identisch sind....
Klingt logisch, wenngleich sie doch sehr Ähnlich sind...

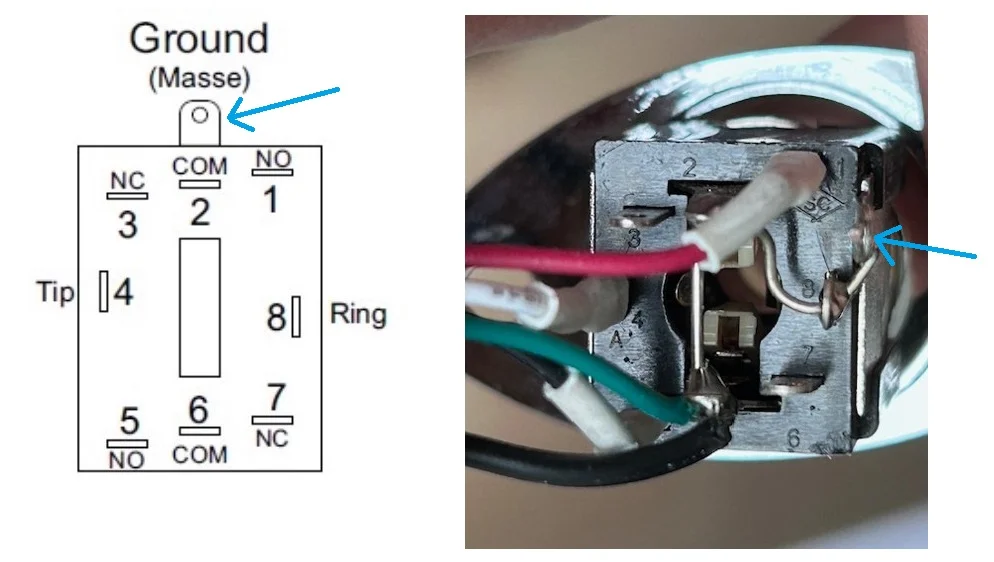

... bis auf die Position der Masse (blauer Pfeil) ...


Wenn ich den Stecker so anschießen würde müsste ich Masse+8+2+6 verbinden...

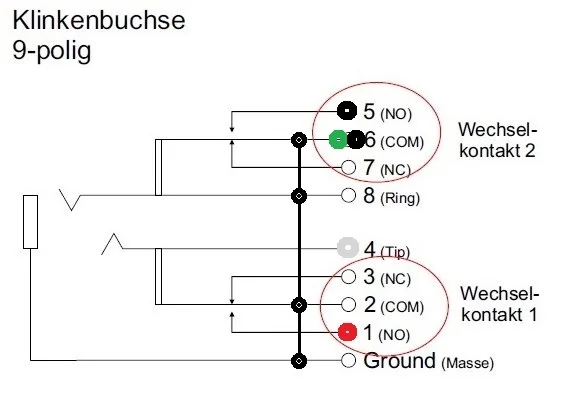

Screenshot 2026-02-24 165500.jpg

... macht das nach diesem Schlstbild Sinn?

Habe die Kabelfarben entsprechend eingezeichnet
Rot -1
Weiß - 4
Grün und Schwarz (Brücke) 6
Schwarz - 5

Macht das Sinn, wenn ja, kann man daraus ableiten welches Kabel was macht?
Pin 6 schwarz/grün ist Masse, das ist klar.

So wie ich das verstehe???
Pin 8 ist Masse und steuert Pin 6, der auch Masse ist.
Wird der Stecker eingeschoben schließt sich ein Kontakt zwischen Pin 6 und 5, also wird 5 auch zur Masse.

Pin 4 weiß steuert Pin 2
Wird der Stecker eingeschoben schließt sich ein Kontakt zwischen Pin 2 und Pin 1
Pin 2 ist aber auch Masse und schiesst Pin 4-1 auch mit der Masse?

Kann es sein das das Rote und das Schwarze Kabel auf Pin 1 und 5 jeweis auf die Schaltung über Masse warten.
Als Doppelte Sicherheit (2x geschalten???)
und weiß , Pin 4 das Musiksignal --- gegen Masse an Pin 8 ❓


Bitte berichtigt mich... nur Vermutung????


Gruß
Freudi

Zuletzt bearbeitet:
  • #16
Klingt logisch, wenngleich sie doch sehr Ähnlich sind...
... bis auf die Position der Masse (blauer Pfeil) ...
Anhang anzeigen 994759

Wenn ich den Stecker so anschießen würde müsste ich Masse+8+2+6 verbinden...

Anhang anzeigen 994763
... macht das nach diesem Schlstbild Sinn?

Habe die Kabelfarben entsprechend eingezeichnet
Rot -1
Weiß - 4
Grün und Schwarz (Brücke) 6
Schwarz - 5

Macht das Sinn, wenn ja, kann man daraus ableiten welches Kabel was macht?
Pin 6 schwarz/grün ist Masse, das ist klar.

So wie ich das verstehe???
Pin 8 ist Masse und steuert Pin 6, der auch Masse ist.
Wird der Stecker eingeschoben schließt sich ein Kontakt zwischen Pin 6 und 5, also wird 5 auch zur Masse.

Pin 4 weiß steuert Pin 2
Wird der Stecker eingeschoben schließt sich ein Kontakt zwischen Pin 2 und Pin 1
Pin 2 ist aber auch Masse und schiesst Pin 4-1 auch mit der Masse?

Kann es sein das das Rote und das Schwarze Kabel auf Pin 1 und 5 jeweis auf die Schaltung über Masse warten.
Als Doppelte Sicherheit (2x geschalten???)
und weiß , Pin 4 das Musiksignal --- gegen Masse an Pin 8 ❓


Bitte berichtigt mich... nur Vermutung????


Gruß
Freudi
An der Buchse ist der obere Masseanschluss wohl abgeknipst, weil zu wenig Platz. Also lötet man das einfach an das seitliche Blech.

Und 8,2,6 ist m.M.n. richtig.

Schwarz ist das Shield (Masse) für die Abschirmung. Darf natürlich nicht geschaltet werden.
Mit Grün und Rot (Jetzt kommt etwas Glaskugelleserei) werden wohl die äusseren Batteriepole geschaltet. (Da wird noch irgendwo auf der Platine 2 FETs fürs Schalten rumlungern) , die werden durch das Einstecken des Steckers auf Masse gezogen und damit schalten die FETs den Batteriestrom ein.
Weiß ist der Signalausgang gegen Signalmasse (Shield, Schwarz).
Bei meiner Noll war das ähnlich, nur das die direkt die Aussenpole des Battrierdoppelpackes geschaltet haben.

  • #17
An der Buchse ist der obere Masseanschluss wohl abgeknipst, weil zu wenig Platz. Also lötet man das einfach an das seitliche Blech.
Also abgeknipst ist der bei meiner vorhandenen nicht, das ist original so.
Bei dem neuen, müsste man abknipsen und unten , seitlich anlöten.

Schwarz ist das Shield (Masse) für die Abschirmung. Darf natürlich nicht geschaltet werden.
Mit Grün und Rot (Jetzt kommt etwas Glaskugelleserei) werden wohl die äusseren Batteriepole geschaltet…..
Grün und rot zur Batterie?
Grün ist mit dem Kabel , welches zur Brücke geht verbunden…. Kann das dann auch zur Batterie gehen?

  • #18
Jein,
das Schwarze (Masse) geht zur Brücke. Das Grüne auf die Platine. (Ist da wohl die generelle Masse)
Das SChwarze zur Paline wird geschaltet und das Rote wird geschaltet. (Jeweils auf MAsse)

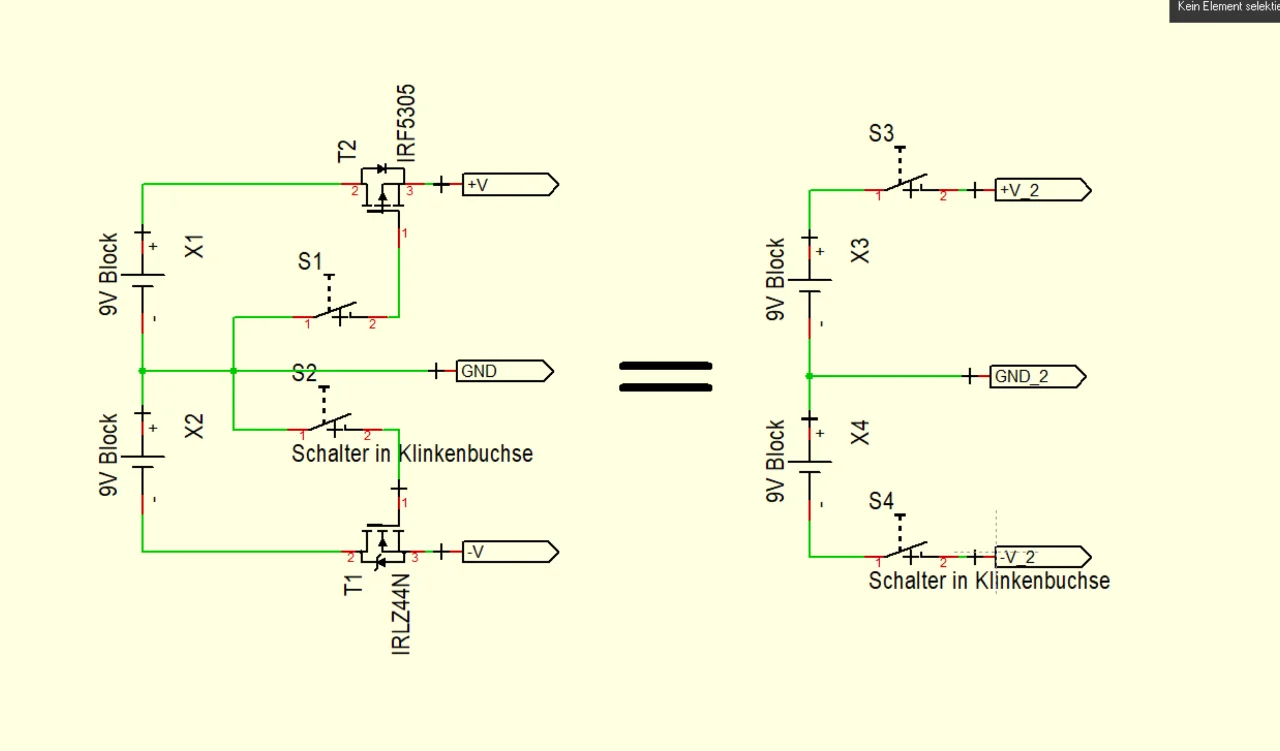

Das wird dann wohl auf der Platine zu Schalten der Batteriespannung verwendet. Das geht nicht zur Batterie sondern du kannst dir das eher wie einen Schalter vorstellen. SChau mal so:

Rechts wäre die einfache Variante, links die wohl in deiner Elektronik verbaute. Die beiden FETs (T1/2) schalten die Batteriespannung auf die SChaltung.

  • #19

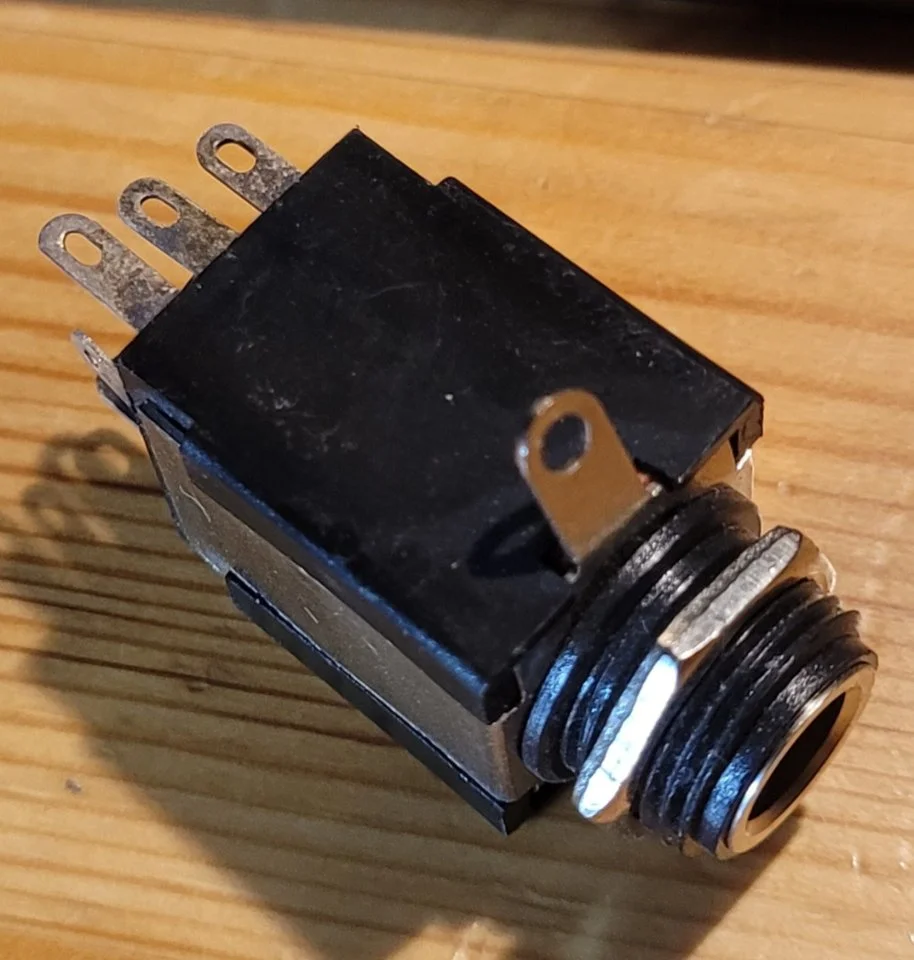

Und? was ist draus geworden? Mir ist die Buchse auch über den Weg gelaufen... bei meinem Noll PreAmp.


An-für-sich sind die schon ok.
Bestellt die einfach gleich zwei, dann lohnt sichs Porto ;)


Jein,
das Schwarze (Masse) geht zur Brücke. Das Grüne auf die Platine. (Ist da wohl die generelle Masse)
Das SChwarze zur Paline wird geschaltet und das Rote wird geschaltet. (Jeweils auf MAsse)
Das wird dann wohl auf der Platine zu Schalten der Batteriespannung verwendet. Das geht nicht zur Batterie sondern du kannst dir das eher wie einen Schalter vorstellen. SChau mal so:

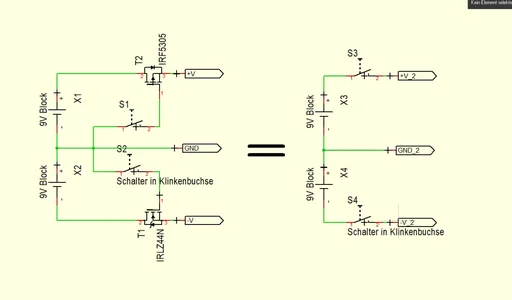

Anhang anzeigen 994909

Rechts wäre die einfache Variante, links die wohl in deiner Elektronik verbaute. Die beiden FETs (T1/2) schalten die Batteriespannung auf die SChaltung.

ja, das triffts was da passiert.


Aber so wie es aussieht, passen die Anschlüsse der alten Buchse zu dem Schaltbild der Ersatzbuchse. Du musst nur aufpassen und die Pin Nr. kontrollieren.
Manche Schaltbilder zeigen die Buchse von vorne/oben.

  • #20
Ich würde die Spezialbuchse durch eine normale Stereobuchse ersetzen - plus der Batterien (in Serie) direkt an den Preamp, minus zum Ring (mittlerer Anschluß) und Masse an Sleeve (unterer Anschluss). Signal zum Tip der Buchse.
Funktioniert dann genauso, ohne Spezialbuchse….
