Bass-Preamp selbst bauen mit Gehäuse und Platine

disssa

Für Gitarre hat es nicht gereicht. Bass kann jeder
Beiträge
4.565
Ort
DE
Bassix
ß176.480
Anbei zeige ich euch ein paar Ergebnisse aus ca. 5 Monaten verbrachter Hobby-Freizeit. "Warum sooo lange?" nur um sooo wenig zeigen zu können, fragt sich jetzt bestimmt der Fachmann.
Das Jahr 2020 ist ein "komisches" Jahr. Schuld ist nicht nur Corona, es gab auch an anderer Stelle ein paar Negativpunkte im ganz kleinen Bereich. Daraus resultierte, dass mir ein wenig mehr Freizeit als üblich zur Verfügung stand. Nun ja, bisher habe ich nur an Amps herum geschraubt. Die "kleinen Teile" ála Tretmine lagen bisher nicht in meinem Interessenbereich. Das mag daher rühren, dass ich eher ein Cleansound-Spieler bin, nur gaaanz selten mal einen Chorus einsetze, noch seltener einen Overdrive. Aber ich finde Preamps ganz spannend. Das führte dazu, dass ich mich im Laufe der Zeit durch das doch recht große Angebot an (rackfähigen) Bass-Preamps getestet habe. Über 40 verschiedene Preamps waren so in meinem Besitz. Obwohl sie im Prinzip immer gleich aufgebaut sind, klingen sie jedoch z.T. sehr unterschiedlich. Meine Suche im Netz ergab, dass es viele Versuche gibt, Preamps in Treterform zu transformieren, und das sogar mit recht guten Ergebnissen!

Wie es der Zufall so will, konnte ich vor ein paar Monaten einen diy-Treter spielen, der dem Preamp des Sunn Beta Bass (daher der Thread-Titel "Sonne", nicht weil ich jetzt rumbastel...) nachempfunden wurde. M.E. mehr für die etwas härtere Soundgangart gedacht, waren durchaus gute (halbwegs cleane) Sounds möglich. Die Idee entstand, dass ich mir diesen Treter selbst zusammenlöte. Ein paar brauchbare schematics findet man im Internet, auch ein paar gute Stripboard-Layout sind zu finden.

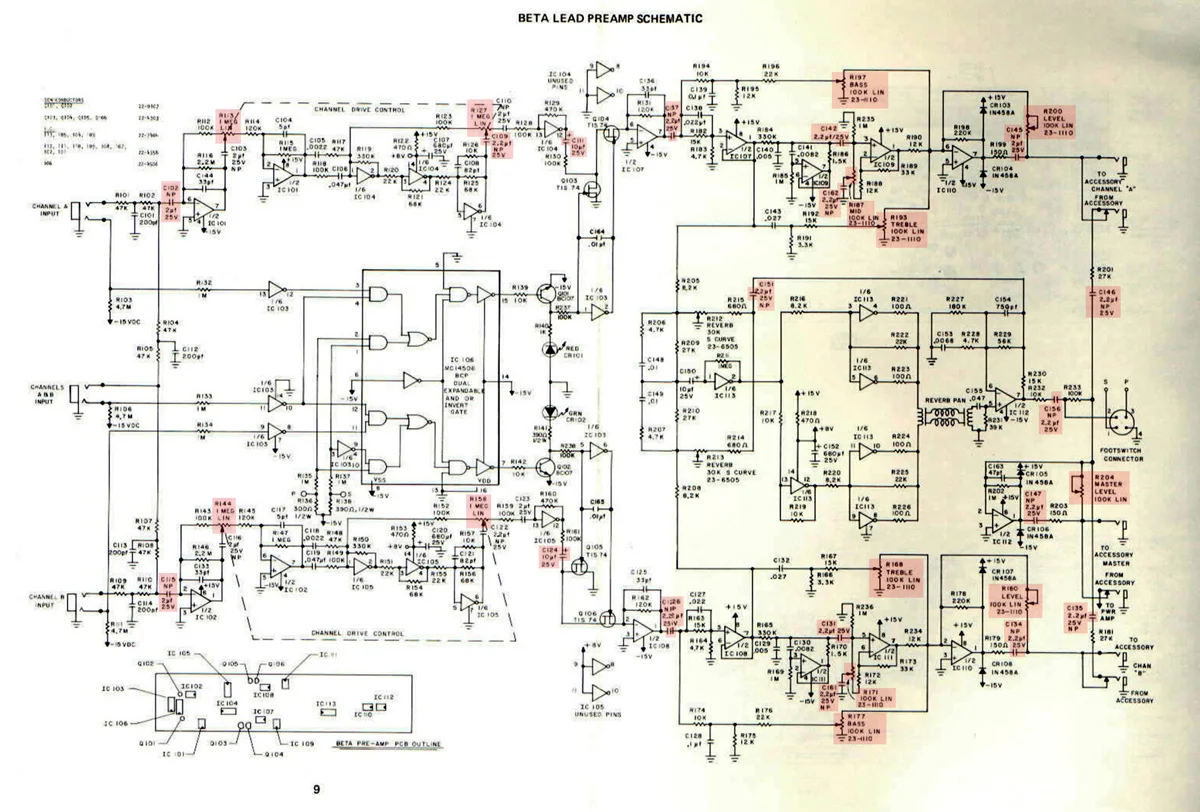

SUNN Beta Lead preamp Schaltplan



Nur: Ich bevorzuge Platinen. Ich habe schon oft Stripboards verwendet, so richtig glücklich wurde ich nie.

User @lazarus_04 brachte mich mit seinen Bausätzen (die ich wirklich sehr gut finde!!!) auf die Idee, Platinen anfertigen zu lassen. Nur wie macht man so etwas? Kicad war mir nur am Rande bekannt, gearbeitet habe ich damit nicht. So habe ich mich viel mit schematics, Bauteilkenngrößen, Footprints, Routing etc. beschäftigen müssen. Mit vielen Versuchen habe ich es geschafft, die gefundenen schematics in Kicad zu übertragen. Jetzt wurde mir auch klar, warum man einen Beta Bass Preamp nur in einem großen Gehäuse findet, es sind ´ne Menge Bauteile unterzubringen! Mein Ehrgeiz war geweckt, ich versuchte alles auf einer Platine unterzubringen, die in ein 125B Gehäuse passen soll. Um zu überprüfen, ob die schematics überhaupt funktionieren, habe ich ein Steckboard benutzt. Leider habe ich kein Foto vom Kabelsalat gemacht, der sich am Ende bot. Aber ich habe es doch tatsächlich geschafft, das Steckboard mit all seinen Teilen zum Klingen zu bringen! Ehrlich? Es hat Tage gedauert, bis ich einige Fehler entdeckt habe... Das Endergebnis hat mich dazu ermutigt, Platinen auf dem Rechner anhand der schematics zu "konstruieren", die ich anschließend als Prototyp anfertigen lassen habe. Wie soll es auch schon anders ein? Die erste Platine war fehlerhaft. Wieder brütete ich lange Zeit darüber, was denn wohl falsch sei. Es waren im Prinzip nur Kleinigkeiten (u.a. + und - vertauscht B)...), aber diese zu finden... man, man, man... Die Fehler waren jedoch nur in dem Maße, dass ich die fehlerhafte Platine wiederum zum klingen bringen konnte.

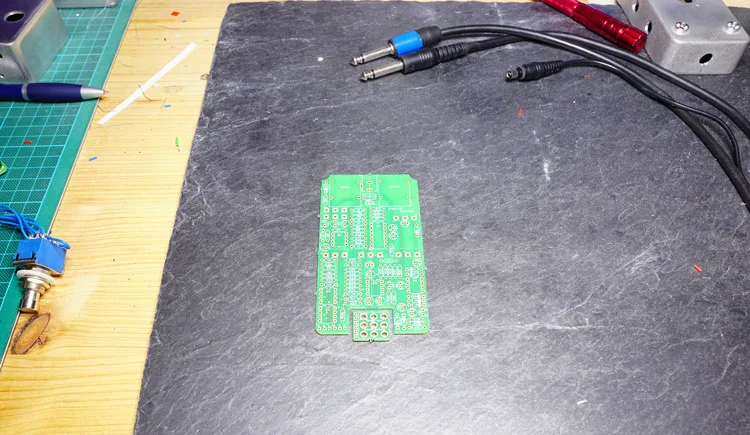

PCB für Preamp

Bei der Bestückung der Platine sind mir gleich auch noch einige Dinge aufgefallen, die man verbessern könnte, da manche Bauteile einfach zu dicht zueinander angeordnet wurden, oder weil die Anordnung der Bauteile beieinander nicht passt.

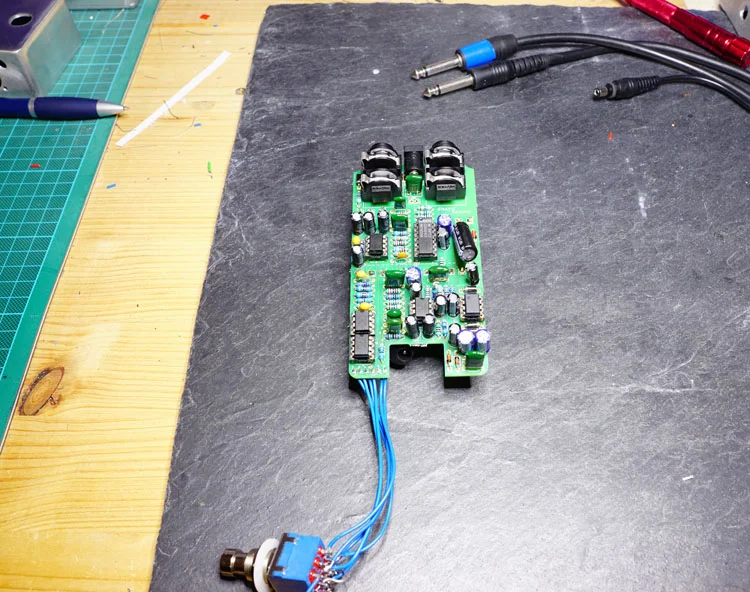

Bass-Preamp Platine


Im nächsten Schritt werde ich das Gehäuse bohren und ein Layout für die Beschriftung entwerfen.

Ich werde berichten!

Zuletzt bearbeitet von einem Moderator:
  • Like
  • Wow
Reaktionen: Rossie Schroeder, Scorn8, seppblind und 42 andere

Finde ich total spannend!
Würde ich gerne mal hören.
So als Preamp vor einem Glockenklang Blue Soul.

  • Like
Reaktionen: Mudskipper
Cool, und als nächstes dann den Zweikanaler für die Hartwurstfraktion hier, im doppelt so grossen, vergleichsweise immer noch kleinen, Gehäuse? ;-)

Spass beiseite, geile Idee! :bier:

  • Like
Reaktionen: stephan

Meine Preamps sind inzwischen sog. Blocks in meinem Preamp (HX), aber ich finde die Disssa-Initiative dennoch klasse!

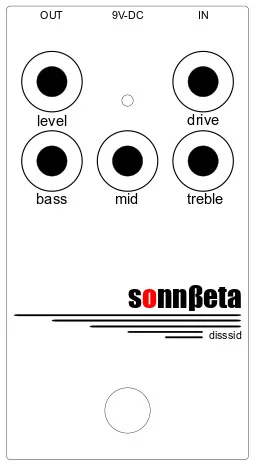

Mmmm, layouten ist nicht sooo mein Ding...
sonnBeta_layout Kopie.jpg

  • Like
Reaktionen: Cochise und anbra
Mir schwebt ein schlichtes Layout vor. Als "Eyecatcher" darf das "o" rot sein. Sind die Striche unter dem sonnbeta zu viel?

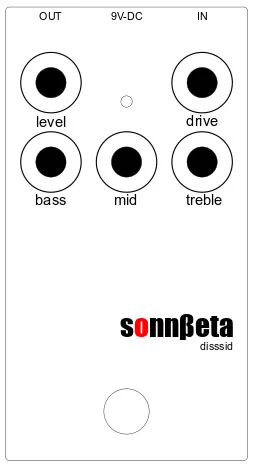

sonnBeta_layout01 Kopie.jpg

  • Like
Reaktionen: hotte66 und Tomfisch
Hm, eigentlich nicht. Setz doch mal 3 Striche (verschieden lang) direkt links neben das "S".

  • Like
Reaktionen: stephan
Mach die Knöpfe ein bisschen weiter auseinander, dann ist es nicht so fummelig mit der Bedienerei.

  • #10
Hm, eigentlich nicht. Setz doch mal 3 Striche (verschieden lang) direkt links neben das "S".
Find ich gut. Ich würde das rote O vllt. auch noch mal als roten Kreis um einen Regler mit aufnehmen. Ist vllt. cool wenn sich das wieder findet. Vllt. den Mittenregler oder den Stompbutton mit rotem Kreis und den Schriftzug so, dass das rote O mittig dazu fluchtet.

Ja, Regler wirken etwas gequetscht, aber ich denke das gibt das Platinenlayout vor

  • Like
Reaktionen: StonerGreg
  • #11
Jupp, ist mein erster Versuch, ein Pedal quasi ohne Layout-Vorlage zu entwerfen. Habe schon einige fehler dabei gemacht und daraus gelernt. Viel später ist mir erst aufgefallen, dass der Abstand der Potis recht eng sein wird, zumal ja noch Knöpfe dazu kommen. Im Layout habe ich Knöpfe mit einem Durchmesser von 16mm dargestellt. Meine Idee wäre es, bei Level und Drive Knöpfe mit 22mm Durchmesser zu verwenden, die drei Knöpfe des Eqs bleiben bei 16mm. Dazu muss ich dann die Platine verändern, da die Potis direkt auf der Platine verlötet werden...

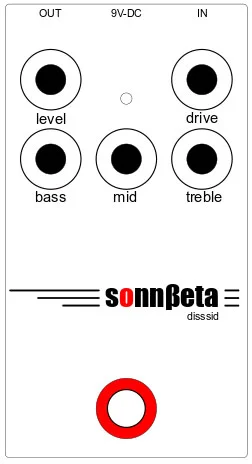

Alle Knöppe gleich:
sonnBeta_layout02 Kopie.jpg

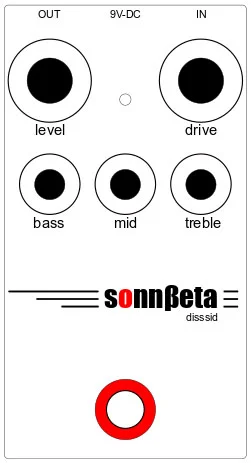

Knöppe unterschiedlich:
sonnBeta_layout03 Kopie.jpg

  • Like
Reaktionen: Rossie Schroeder, Ens, Bassbernd99 und 3 andere
  • #12
Wenn Du den mid-Regler hochzieht, so etwa in die Mitte, kannst Du die Abstände der Regler insgesamt vergrößern. Platz auf dem Board hast Du ja. Der mid-Regler wäre dann sowas von mittig. Also erst das Gehäusedesign, dann das PlatinenlayoutB).

  • Antwort hilfreich!
  • Like
Reaktionen: tofi1 und 4enima
  • #13
Im Layout habe ich Knöpfe mit einem Durchmesser von 16mm dargestellt. Meine Idee wäre es, bei Level und Drive Knöpfe mit 22mm Durchmesser zu verwenden, die drei Knöpfe des Eqs bleiben bei 16mm. Dazu muss ich dann die Platine verändern, da die Potis direkt auf der Platine verlötet werden...

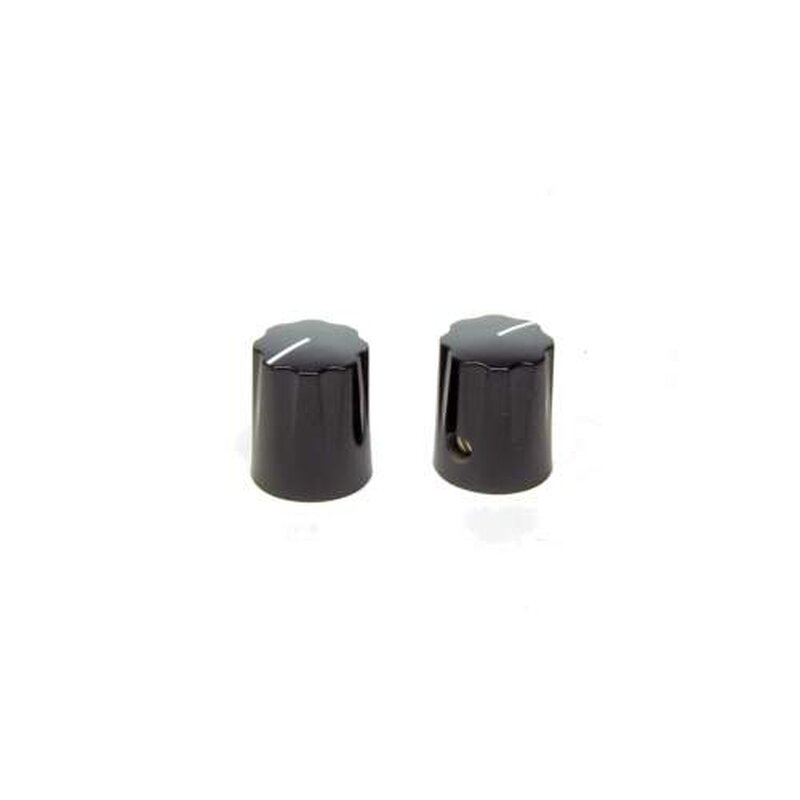

Probier mal die hier für Drive/Level:

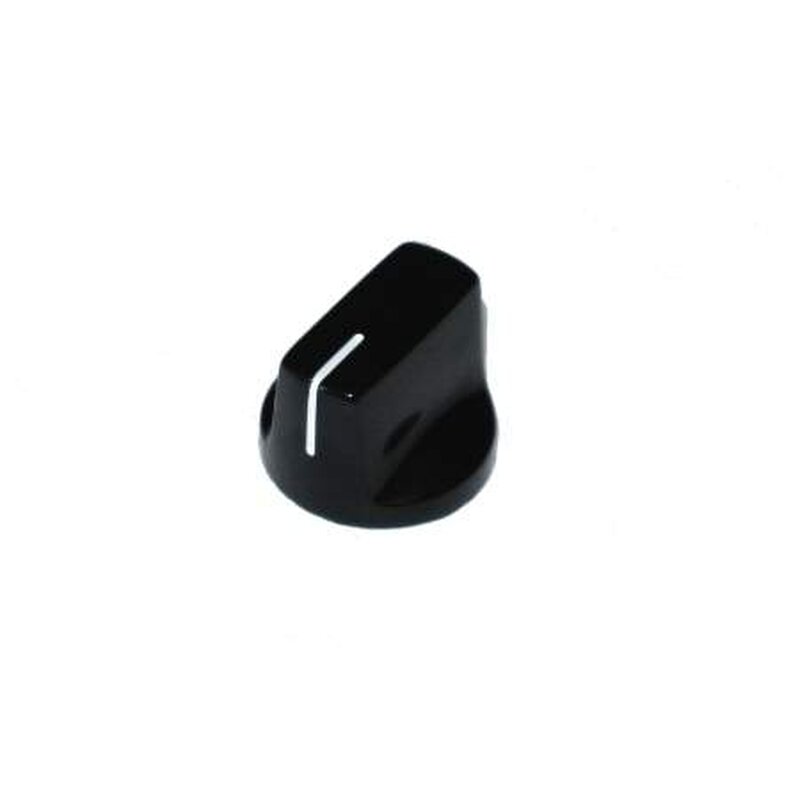

...und die hier für EQ:


Dann ist der EQ auch nicht mehr so fummelig zu bedienen.

  • #14
Ich schaue heute am Abend mal, was meine Restekiste so an Knöpfen bietet.

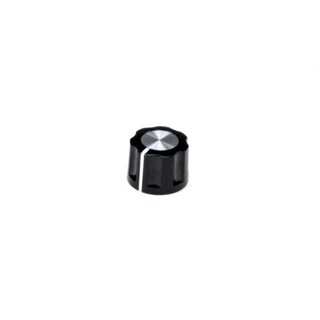

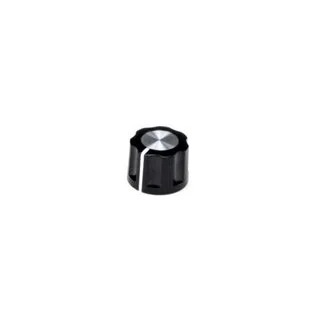

Bisher habe ich an Bakelit-Knöpfe gedacht:

Die gibt es ab 15mm.

  • #15
Iron Ether hatte immer (verschiedene) coole, schmale Knöpfe am Start.

  • #16
Sieht doch spannend aus! Ich wäre ja an dem Sound sehr interessiert. Gibts ein demo?

Spannend finde ich vor allem ob das Pedal auch vor Röhrenamps noch gut funktioniert....da hast du ja genug Testbesteck daheim....

  • #17
Jetzt wo man das Ding mal im Kopf hat kommen die Idee :D
Ich werf mal noch einzelner roter Knopf ein, könnte cool aussehen. Oder dass das O im Schriftzug gar nicht aufgedruckt wird, sondern die rote Status-LED wird.

  • Like
Reaktionen: tofi1 und StonerGreg
  • #18
Mir stößt immer das Beta, also der Buchstabe"b" auf:
Meinem Verstand ist das klar, aber das Auge sieht immer ein scharfes "s", also "ß". Da kann ich schauen, so viel ich will - für mein Auge wird das nie ein "Beta".

  • Like
Reaktionen: Bassbernd99 und Gast79162
  • #19
Ich wollte das Teil erst "Sonnne" nennen...

  • Like
  • Gute Idee
Reaktionen: Bassman135, bassilisk, 4enima und eine weitere Person
