Ich habe mich schon immer gefragt warum Glockenklang keine eigenen Fußschalter für seine doch recht vielfältigen Schaltmöglichkeiten an ihren Amps herstellt und vertreibt....

Ich war lange auf der Suche... und habe mich entschlossen dies dann selber in die Hand zu nehmen.
Da ich beruflich mit Metallverarbeitung zu tun habe konnte ich mich hier austoben!

Ich wollte einen Schalter für die Mute-Funktion, mit LED ob aktiv oder inaktiv. Damals hatte ich noch den Soul in Gebrach... Nun bin ich auf den Blue Rock umgestiegen- und wollte somit auch den Drive mit Fuß schalterbar machen, ebenfalls mit LED-Anzeige.
Also habe ich den Amp mal "durchgemessen" und festgestellt das GK die "Ausgänge" so belegt hat das man dies mit einer LED 1,5V schalten kann und die LED damit sogar leuchtet!!! Klasse Sache, danke GK!
Also habe ich mir einen Druckgußrohling,LED´s, Kabel und Schalter besorgt und los ging es...

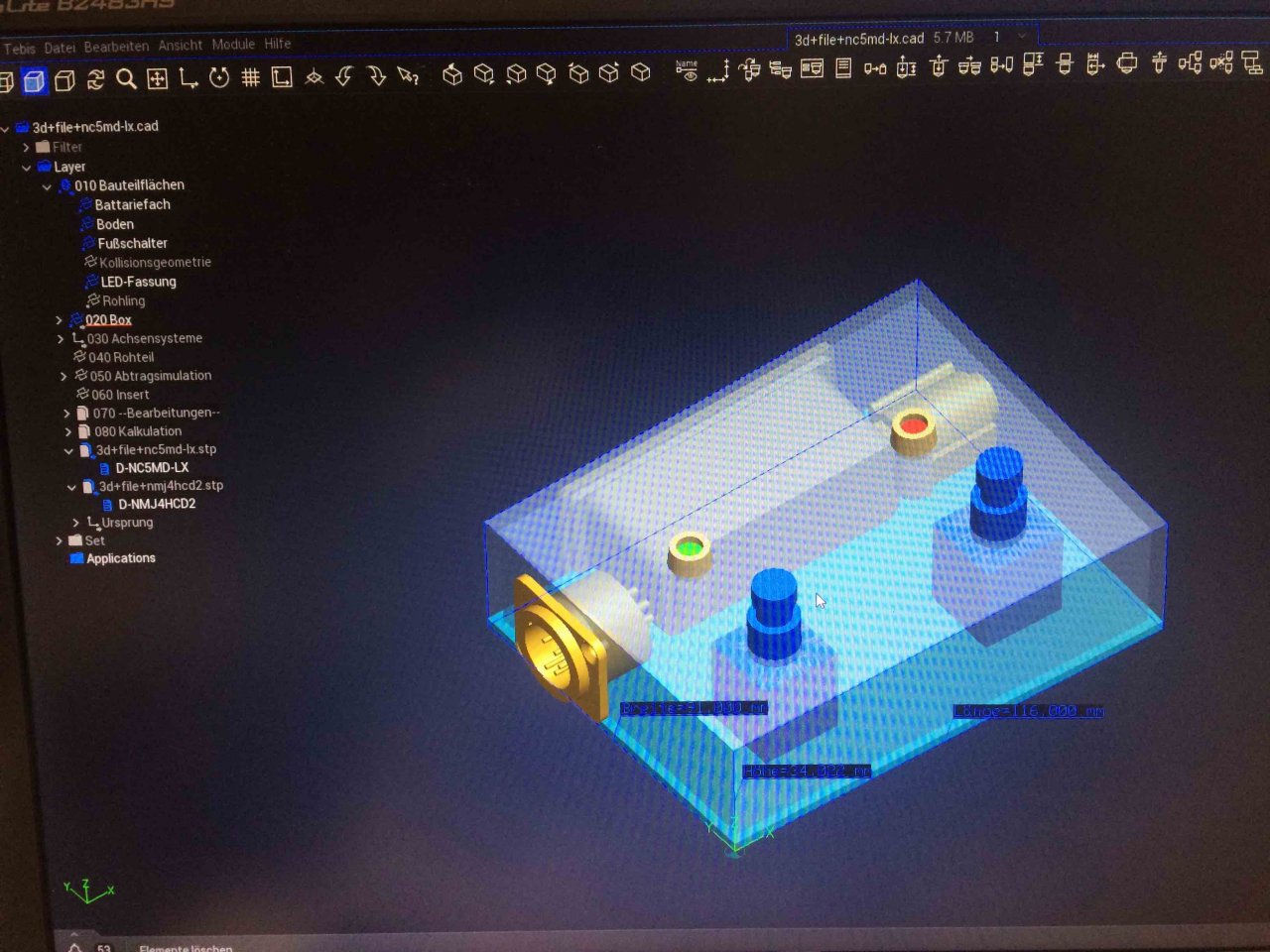

Erst mal im 3D alles zurecht gerückt:

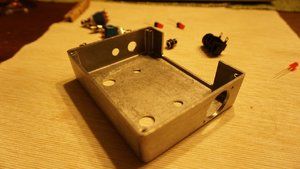

Dann ging es schon los mit Fräsen und Bohren der benötigten Löcher... Sah dann so aus:

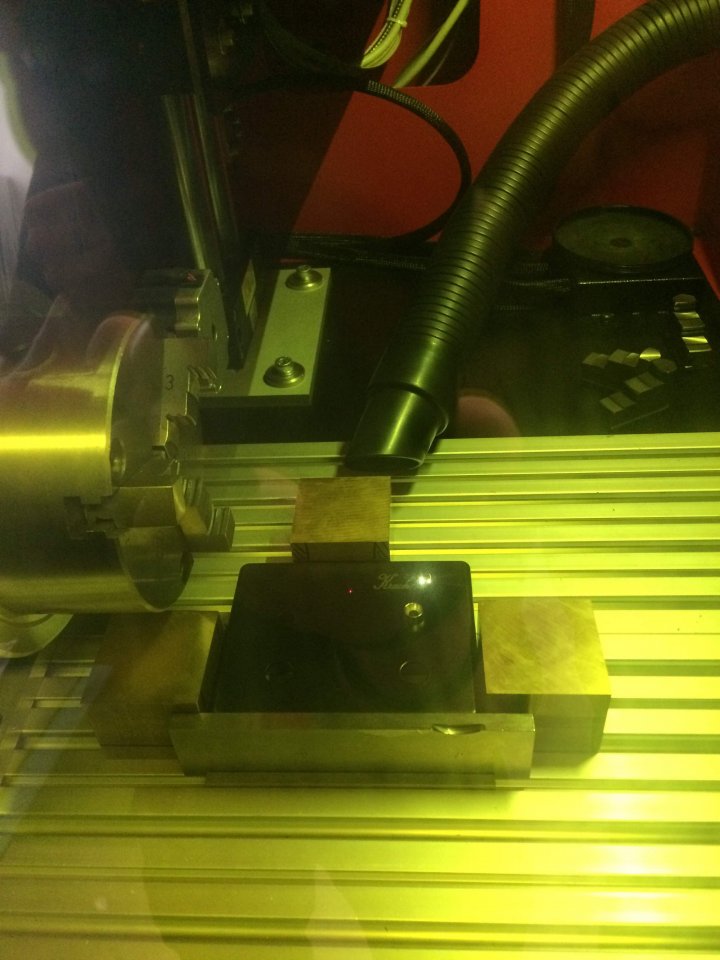

Danach in die Beschichterei und ab unter den Laser zum Beschriften:

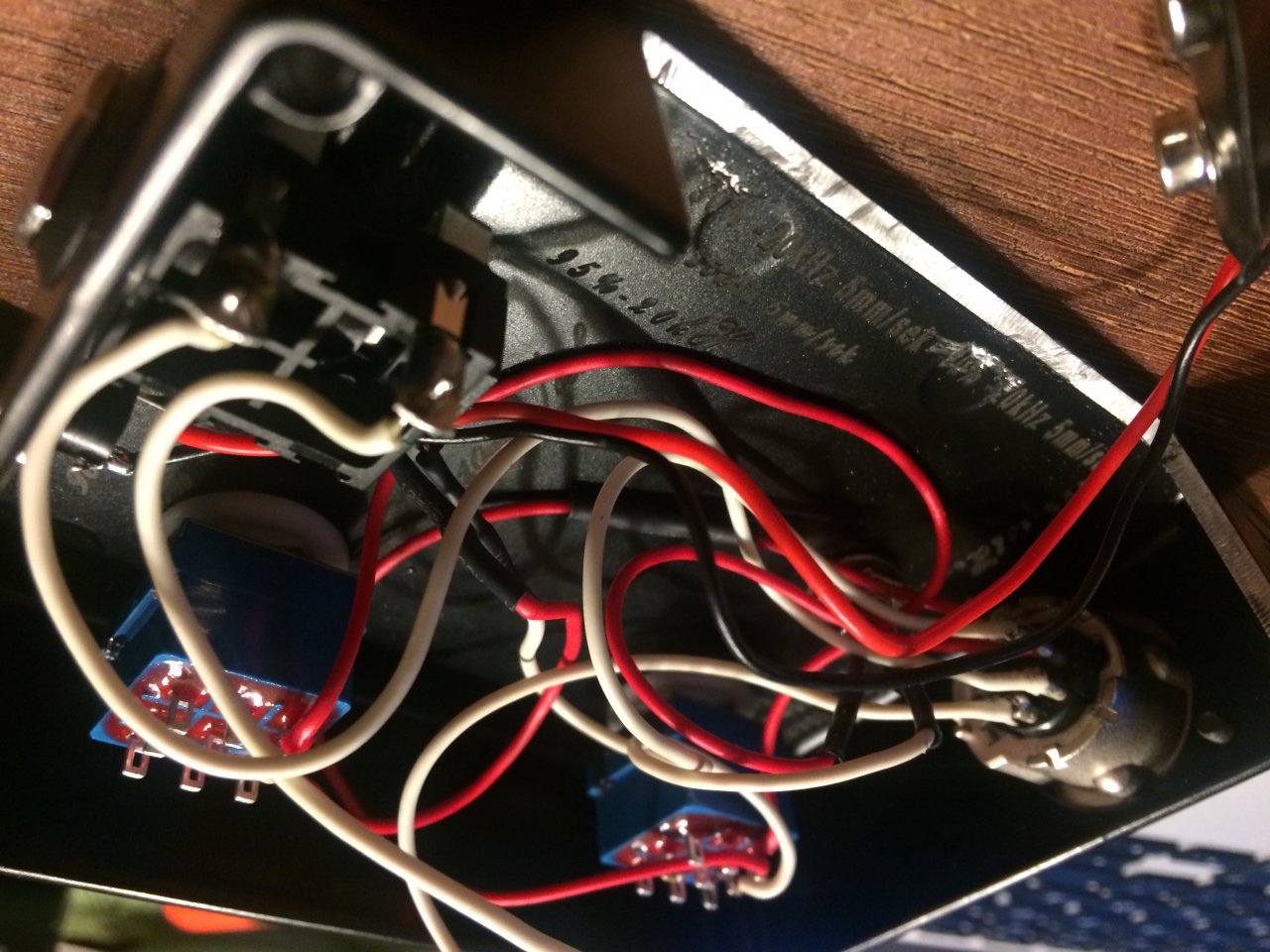

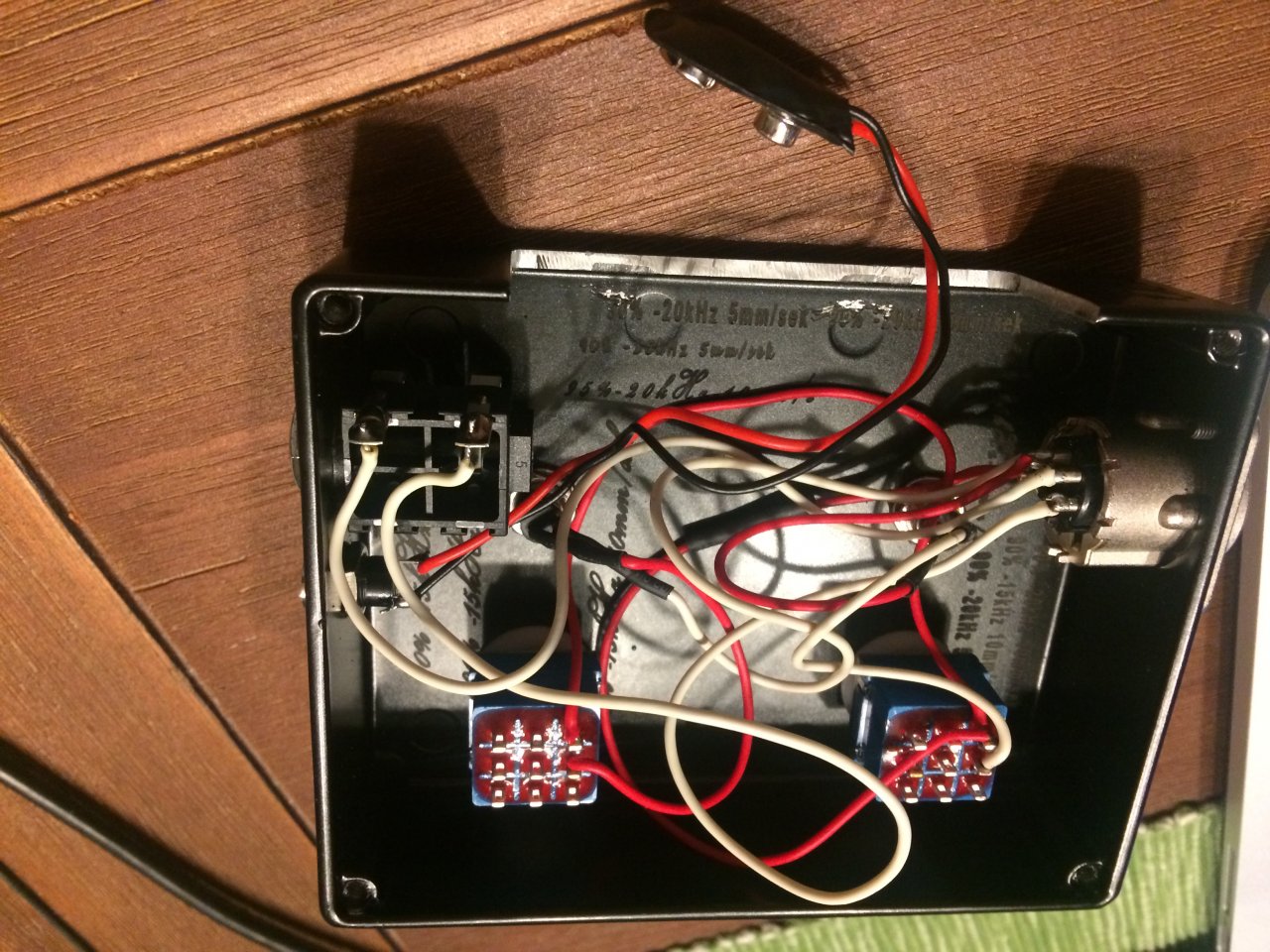

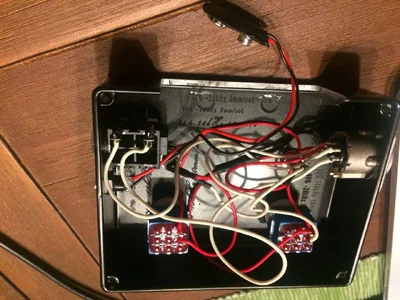

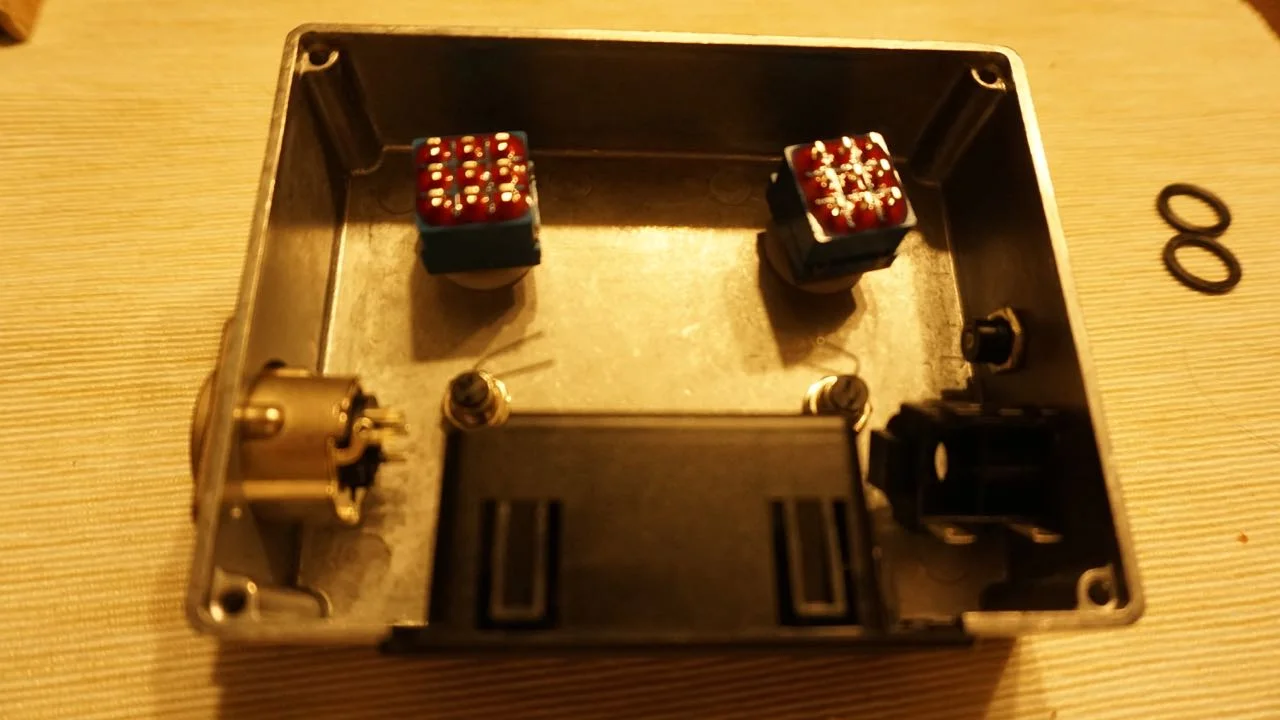

Teile einbauen, anpassen und verlöten:

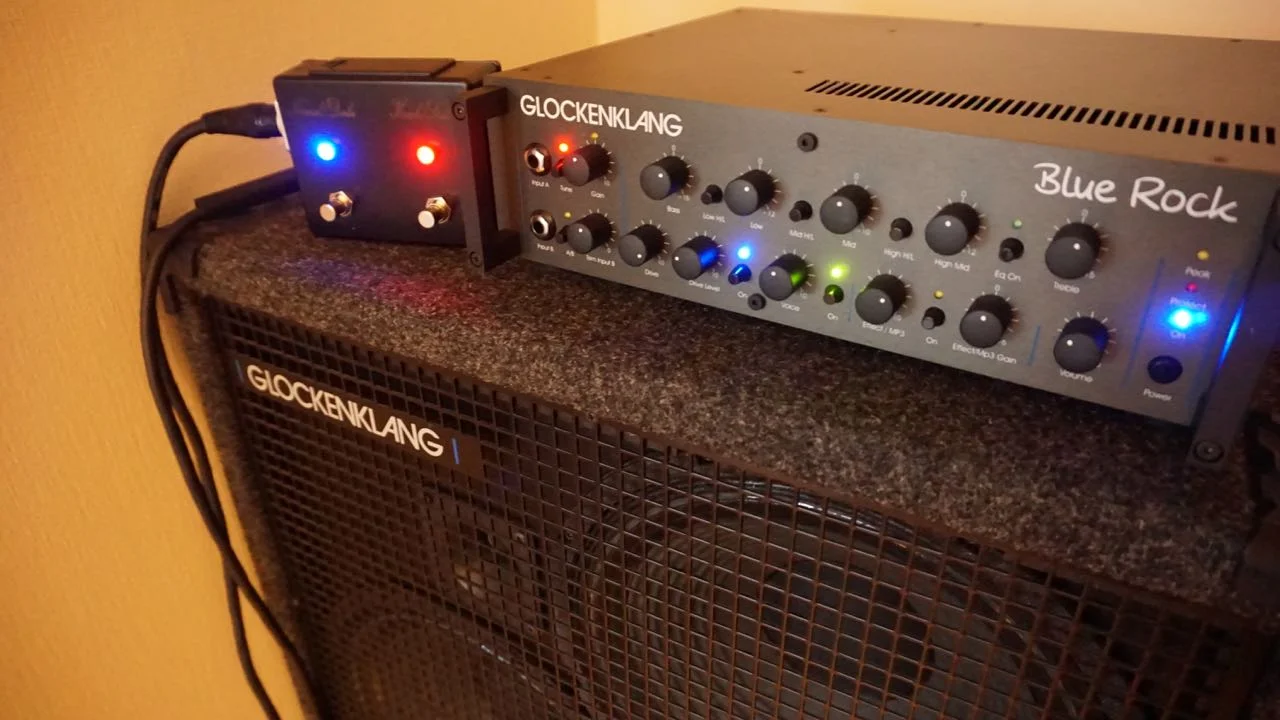

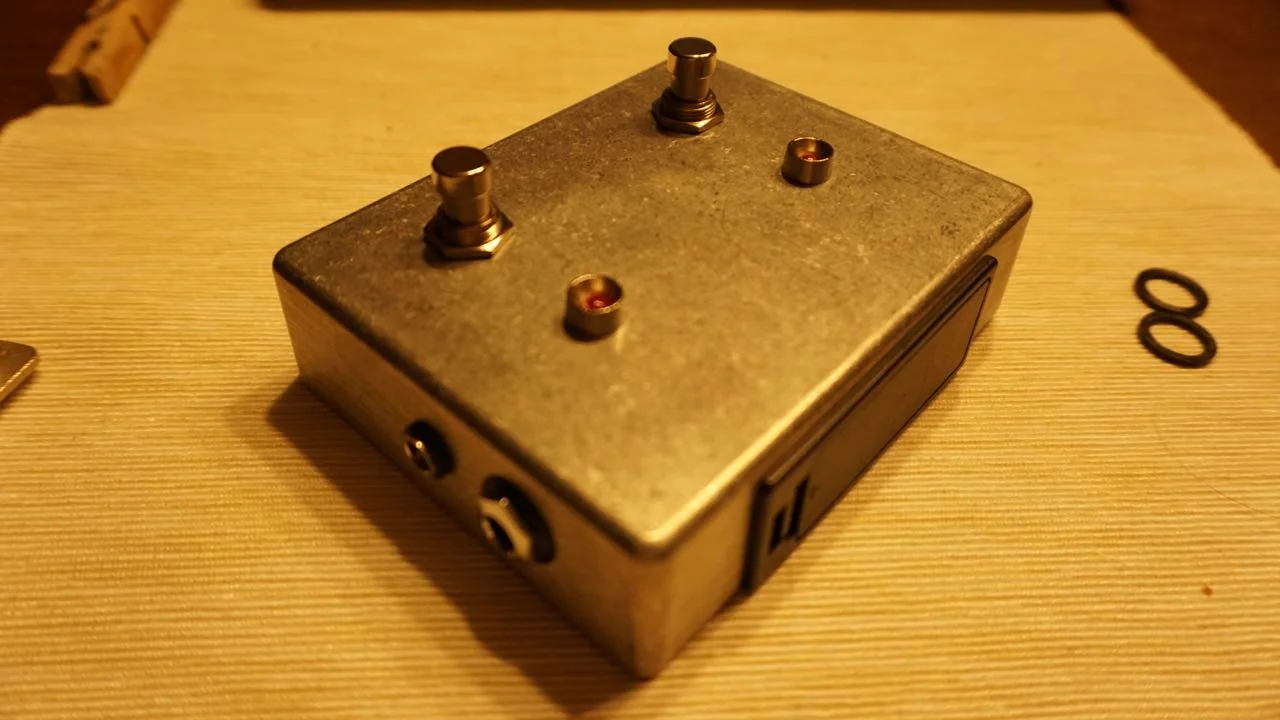

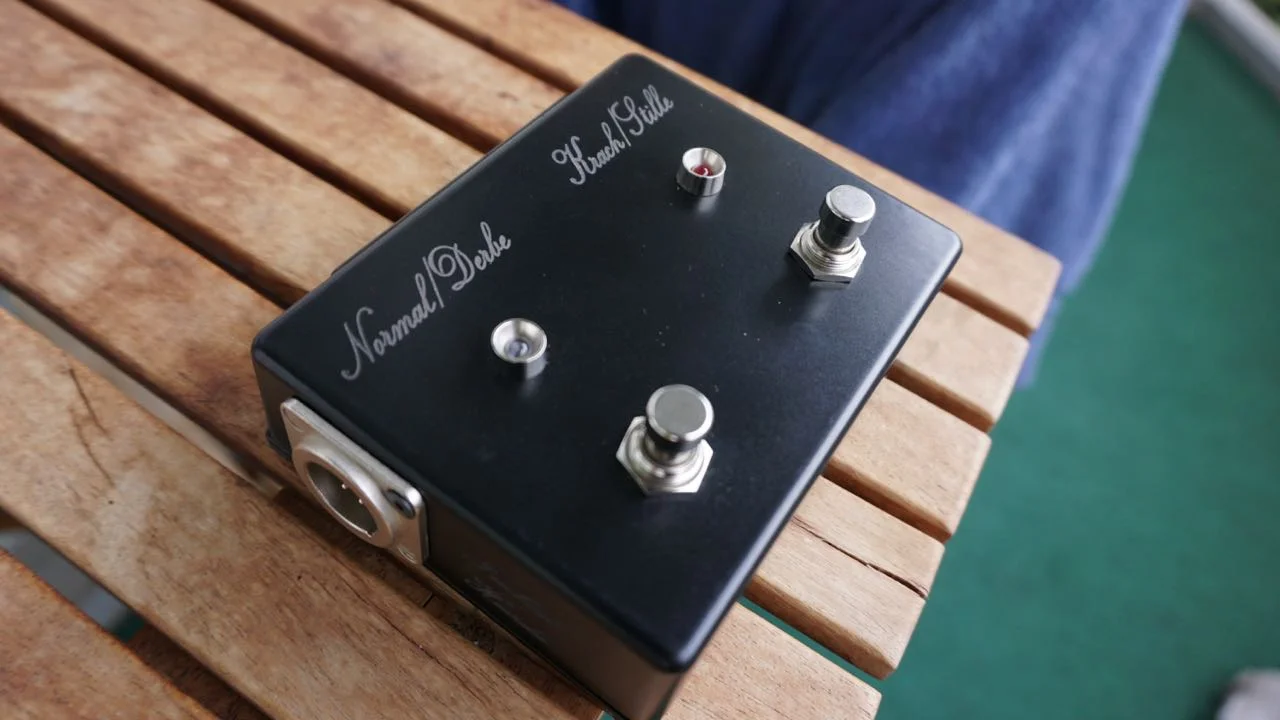

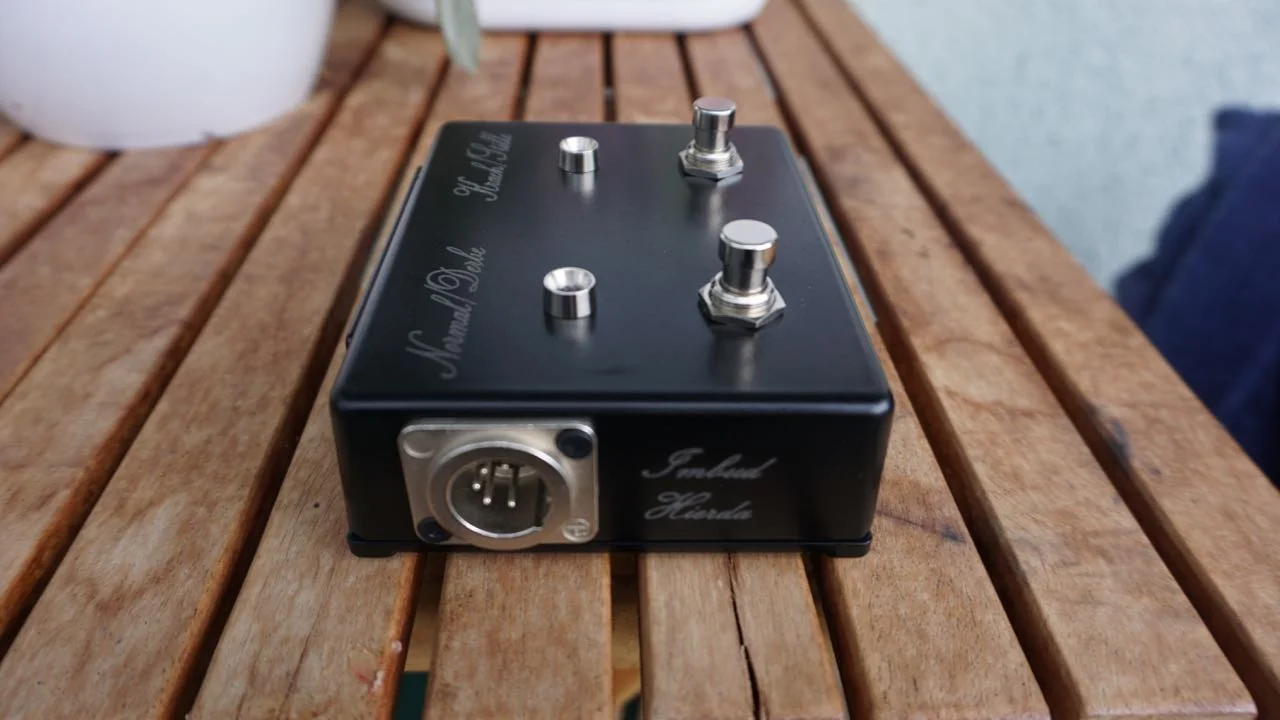

und fertig ist mein auf MEIN schaltet, so wie ich ihn benötige:
DSC03428.jpg DSC03427.jpg

Ich habe mir noch ein Batteriefach eingebaut, da ich Effektgeräte nutze welche ich somit in der Not mit Strom versorgen kann.

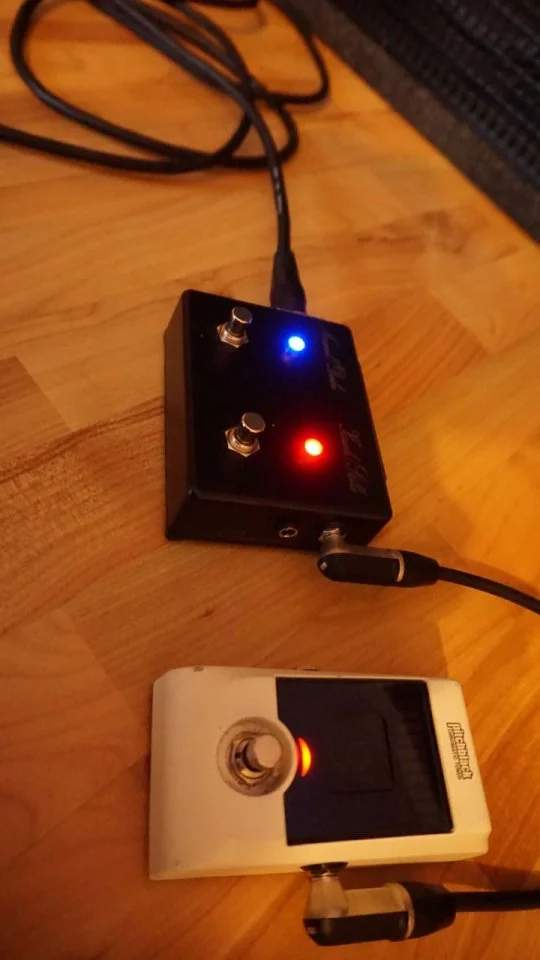

Zusätzlich habe ich das Signal vom Stimmen mit in den Schalter (Klinken-Ausgang) gelegt um "unten" das Stimmgerät zu betreiben. Dies ist praktisch, da ich mit 2 Bässen arbeite welche in A/B anliegen.DSC03423.jpgDSC03398.jpgDSC03422.jpg

Wie findet ihr das Teil? Wie habt ihr denn bisher Eure Funktionen geschaltet, mit der Hand? :-)


Anhänge

  • DSC03399.jpg
    92,4 KB · Aufrufe: 278
Zuletzt bearbeitet:
G
Gast5650
Guest

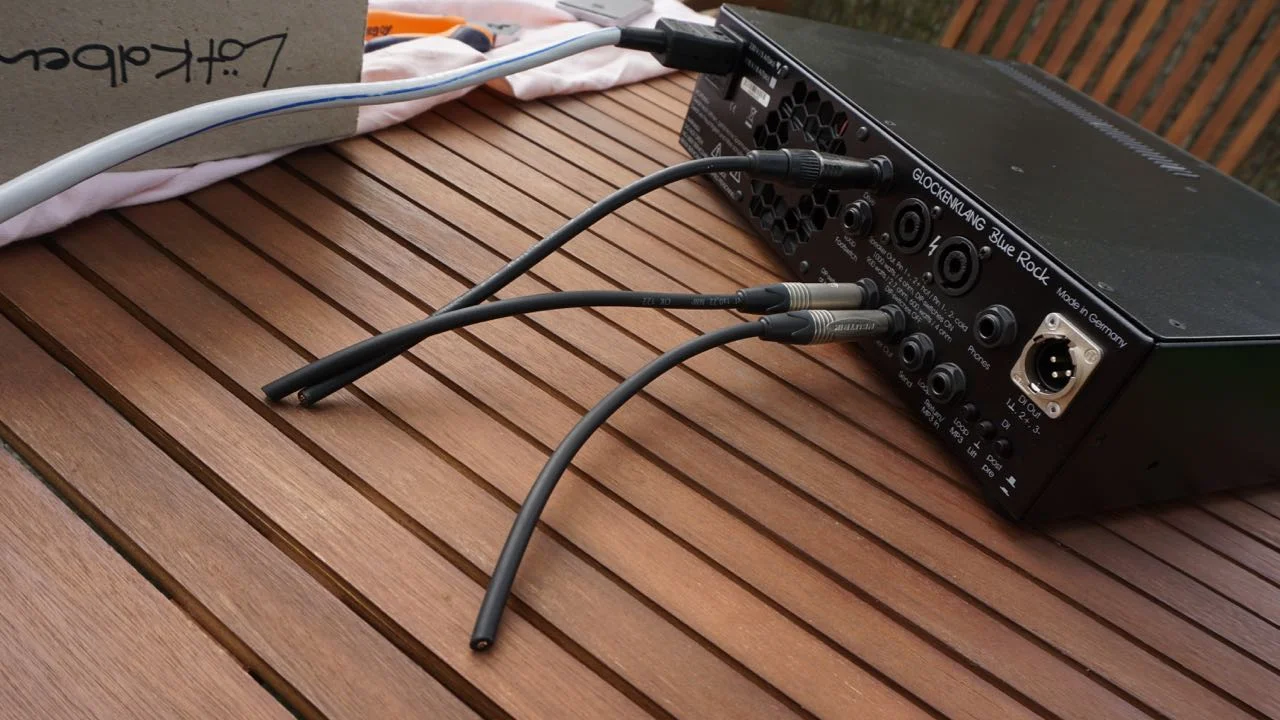

Prima. Wie sieht das Verbindungskabel an de Verstärkerteile aus? Das ist mir aus den Fotos nicht klar geworden.
