How To: Mark Bass Little Mark II und F1 Effects Loop umbauen Seriell Parallel

Dieses Thema im Forum "Verstärker, Lautsprecher" wurde erstellt von JetSetRadio, 14. Juni 2015.

  1. JetSetRadio

    JetSetRadio Well-Known Member

    Bassix:
    ß13.444
    Hallo, ich möchte euch zeigen wie ich den Effekt Loop meines Little Mark F1 von Parallel auf Seriell umgebaut haben. Es ist wirklich Kinderleicht.

    Ich brauche für mein neues Projekt einen Seriellen Effektwege in meinem Amp und habe einen Little Mark F1. Dieser hat als Werkseinstellung einen Parallelen Effektweg. In der Anleitung steht das ein Service Techniker das in wenigen Minuten ändern kann. Da hab ich mir gedacht "Wenn Google mir hilft schaffe ich das auch."

    Wozu das ganze:

    Bei einem Parallelen Effektwege liegen das trockene Signal des Amps und die des Effektwege zu gleichen Teilen am Ausgang an, wenn die Mischung (Blendregler) nicht einstellbar ist.

    Bei einem Seriellen Effektweg durchläuft das Signal erst den Preamp dann den Effektwege und geht dann zur Endstufe.


    Wichtige Hinweise:
    Als erstes und wichtigstes, wenn ihr an einem elektrischen Gerät arbeitet, macht es Stromlos! D. H. Stecker aus der Steckdose ziehen und nicht nur am Hauptschalter ausschalten.
    Zum herausziehen und einstecken des Jumper benutze ich eine isolierte Spitzzange. Damit ist das ganze am einfachsten.
    Ich übernehme keine Haftung für Schäden, ihr macht alles auf eigene Gefahr! Trotzdem werde ich euch nach bestem Wissen und Gewissen anleiten!
    Eine noch bestehende Herstellergarantie wird damit höchst wahrscheinlich entfallen.

    Zusammenfassung:
    Ihr müsst die 12 Gehäusedeckelschrauben herausdrehen, den Deckel öffnen und 2 Jumper umstecken.


    Schritt 1:

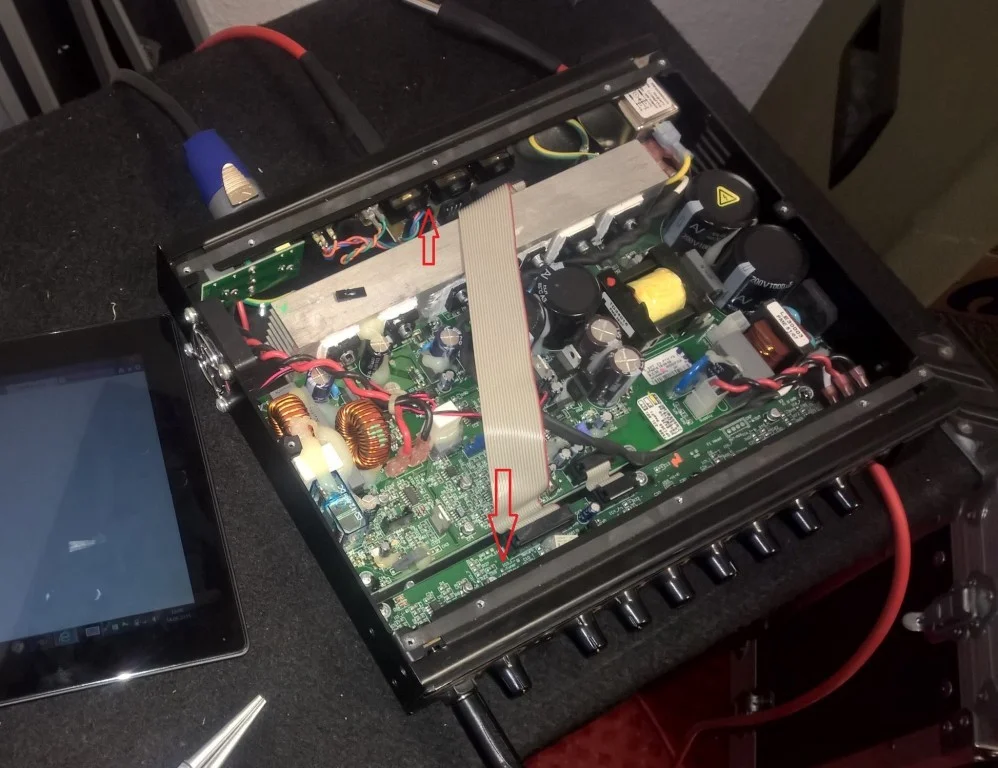

    Wenn ihr das Gehäuse öffnet sollte das ganze so aussehen (Little Mark F1):
    (Die Position der 2 Jumper habe ich hier schon mal grob mit Pfeilen markiert)

    FormatFactoryWP_20150614_22_00_03_Pro (2).jpg


    Schritt 2:

    Jetzt zu dem ersten Jumper hinten bei den Effektweg Buchsen. Hier muss der Jumper umgesteckt werden, von den hinteren beiden Pins (Parallel) auf die vorderen beiden (Seriell).

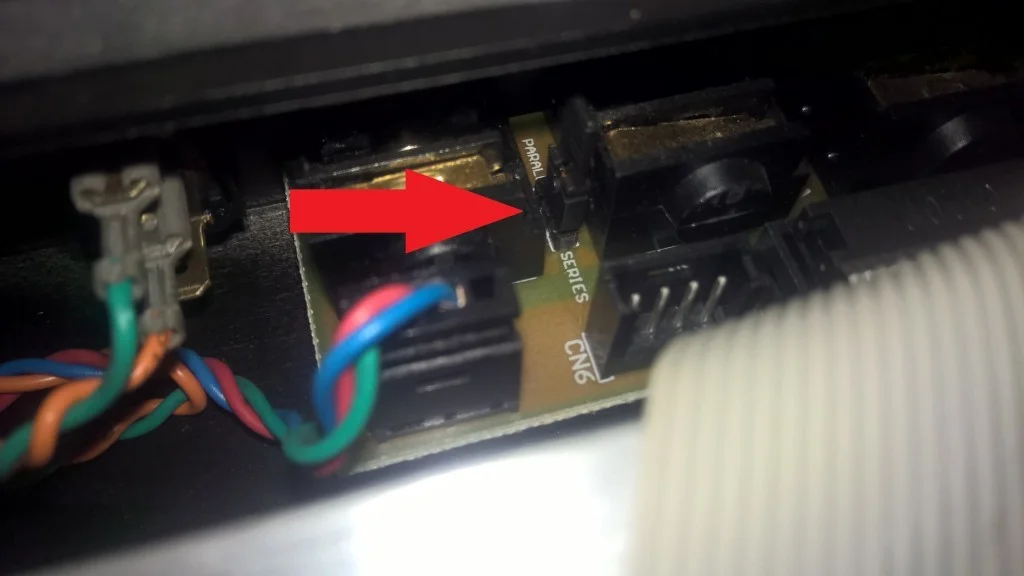

    Vorher (Parallel):

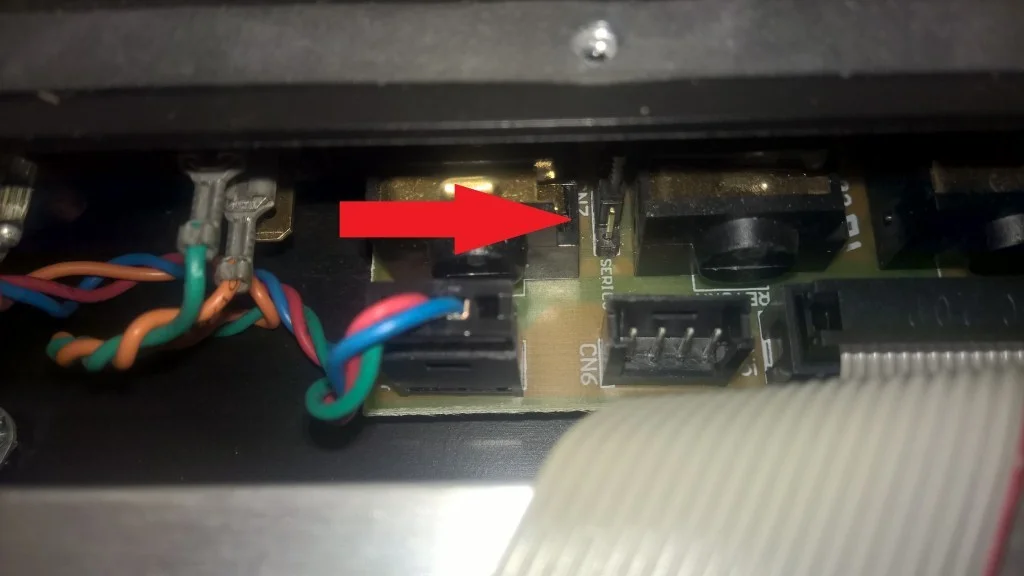

    Nachher (Seriell):



    Schritt 3:

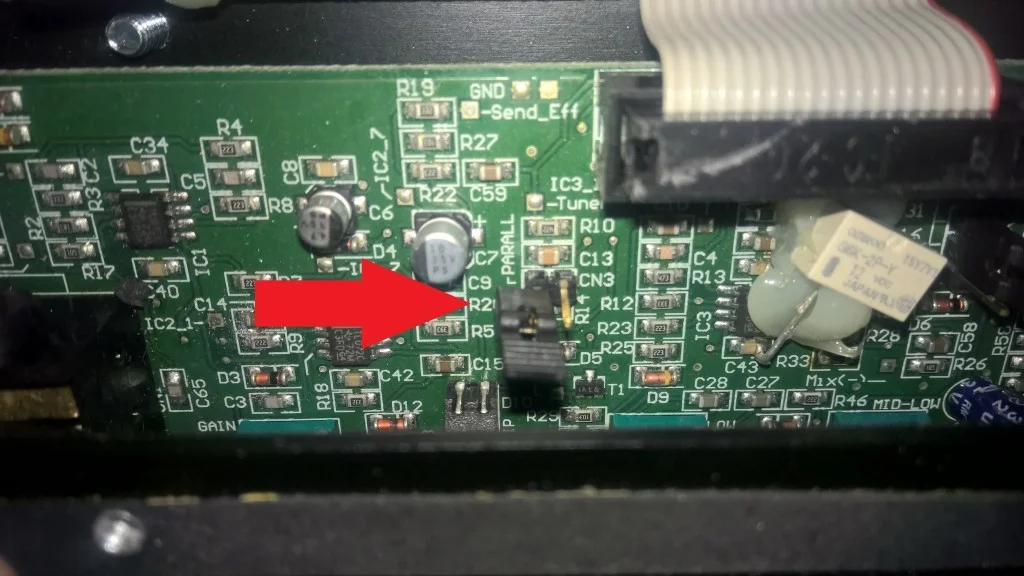

    Das war der erste, nun kommt der zweite Jumper. Dieser befindet sich vorne auf der Platine an der auch die Potis sind. Dieser Jumper muss entfernt werden. Um den Jumper nicht zu verlieren, falls man das ganze mal wieder Rückgängig machen will habe ich ihn auf einen einzelnen Pin gesteckt. Der Jumper ist mit "C3" und "Parall" beschriftet.

    Vorher (Parallel):

    FormatFactoryWP_20150614_22_01_50_Pro (2).jpg


    Nachher (Seriell):




    Schritt 4:

    Gehäusedeckel zuschrauben, Stecker rein und los.


    Allgemeine Infos:
    Beim Little Mark 2 sieht das ganze sehr gleich aus. Andere funktionieren ähnlich habe ich im Internet gelesen. Vielleicht mag ja mal ein anderer Mark Bass Nutzer seine Jumper Fotografieren.
    Der Effektwege wird nach dem 4 Band EQ und vor den VLE und VPF Reglern abgegriffen.
    Die Buchse die den Signalweg im Seriellen Modus trennt ist die Effekt Return Buchse.

    Ich hoffe ich das ich jemandem helfen konnte.
    Konnte diese Anleitung hier im Forum nicht finden. Bis jetzt hab ich nur englische Anleitungen gefunden.

    garotti, Der Tüftler, liquid87 und 7 anderen gefällt das.
  2. LovinRomance

    LovinRomance traurich

    Bassix:
    ß9.869
    Dass das noch keiner weiter kommentiert hat :-(
    Eine ganz vorzüglich beschriebene und passend bebilderte Anleitung lieber Patrick!!! Herzlichen Dank!!!
    Sei lieb gegrüßt und schlaf jut ;-)

    f_luxus und sharon gefällt das.
  3. disssa

    disssa Für Gitarre hat es nicht gereicht...

    Bassix:
    ß47.757
    Klasse Anleitung!

    Nicht nur das. Diese dicken Elkos können verdammt "Aua" machen! Also Obacht!

  4. JetSetRadio

    JetSetRadio Well-Known Member

    Bassix:
    ß13.444
    Man muss ja die Platine nicht rausnehmen und unter die Platine, da kommt keiner dran. ;-)

  5. f_luxus

    f_luxus Hauptsache es basst im Handgepäck...

    Bassix:
    ß46.022
    Danke für die Anleitung, ich werde das am LM 250 mal suchen und probieren :-)

  6. JetSetRadio

    JetSetRadio Well-Known Member

    Bassix:
    ß13.444
    Gern auch Bilder reinstellen wenn der anders aussieht von innen ;-)

    f_luxus gefällt das.
  7. bullschmitt

    bullschmitt nervzwerg

    Bassix:
    ß3.137
    Danke für die "Arbeit"...
    Wie sieht es mit dem Jumper für "pre" oder "post" EQ aus - beim LM2 gibt es den auch noch

  8. JetSetRadio

    JetSetRadio Well-Known Member

    Bassix:
    ß13.444
    Das ist eine gute Frage, muss ich nochmal aufschrauben bevor er sich morgen oder übermorgen auf den weg zum neuen Eigentümer macht.

  9. Kong

    Kong R.I.P., Mikki

    Bassix:
    ß141.121
    Ich werde dieses Wochenende, angeregt durch Deine prima Beschreibung, mal meinen LM II aufmachen. Mir ist ein paralleler Effektweg lieber als ein serieller.

    Ausserdem möchte ich ihn "post EQ". Mal sehen, ob ich das alles so finde. Wenn mein Handy nicht streikt, mach ich auch Fotos. Und stelle sie hier ein.

  10. dumbopop

    dumbopop kann´s nicht lassen..

    Bassix:
    ß19.095
    wenn ich das richtig verstanden habe, ist der parallele weg nicht regelbar, richtig? läuft der dann 50/50? wäre dem so, müsste man den fx-anteil regeln. würde nur sehr wenig wet benötigt, z.b. nur ein ganz subtiler chorus, wäre der gesamtpegel vor der endstufe relativ niedrig, oder?

    Zuletzt bearbeitet: 5. März 2016
  11. f_luxus

    f_luxus Hauptsache es basst im Handgepäck...

    Bassix:
    ß46.022
    Dann kannst du dir die Mühe sparen, soweit ich weiß ist er ab Werk parallel.

  12. JetSetRadio

    JetSetRadio Well-Known Member

    Bassix:
    ß13.444
    Ja, ab Werk Parallel. Schön wie der Threat fahrt aufnimmt :-) Danke LovinRomance

    Ja, der Effektweg läuft 50/50 und ist noch regelbar.
    Das heißt bei leisen Effekten hört man den Grundsound des Basses/Amps mehr als den Effekt.
    Bei lauten Effekten die Effekte mehr als den Bass/Amp

    LovinRomance gefällt das.
  13. Kong

    Kong R.I.P., Mikki

    Bassix:
    ß141.121
    Mein Problem ist, dass ich nicht weiß, was der Vorbesitzer mit der Kiste getan hat. Also, aufmachen werde ich den Gelben auf jeden Fall.

    Ich muß eh mal schauen, wie die Käbelchen am DI aussehen, ob die Lötungen noch halten, denn der DI hat in der Vergangenheit schon oft Probleme gemacht.

    f_luxus gefällt das.
  14. Doc

    Doc Egal wie, der Sound muss stimmen!

    Bassix:
    ß15.296
    Ja, hast du. Ein ganz großes Lob und herzlichen Dank für deinen Beitrag.

    LovinRomance, Kong und f_luxus gefällt das.
  15. bullschmitt

    bullschmitt nervzwerg

    Bassix:
    ß3.137

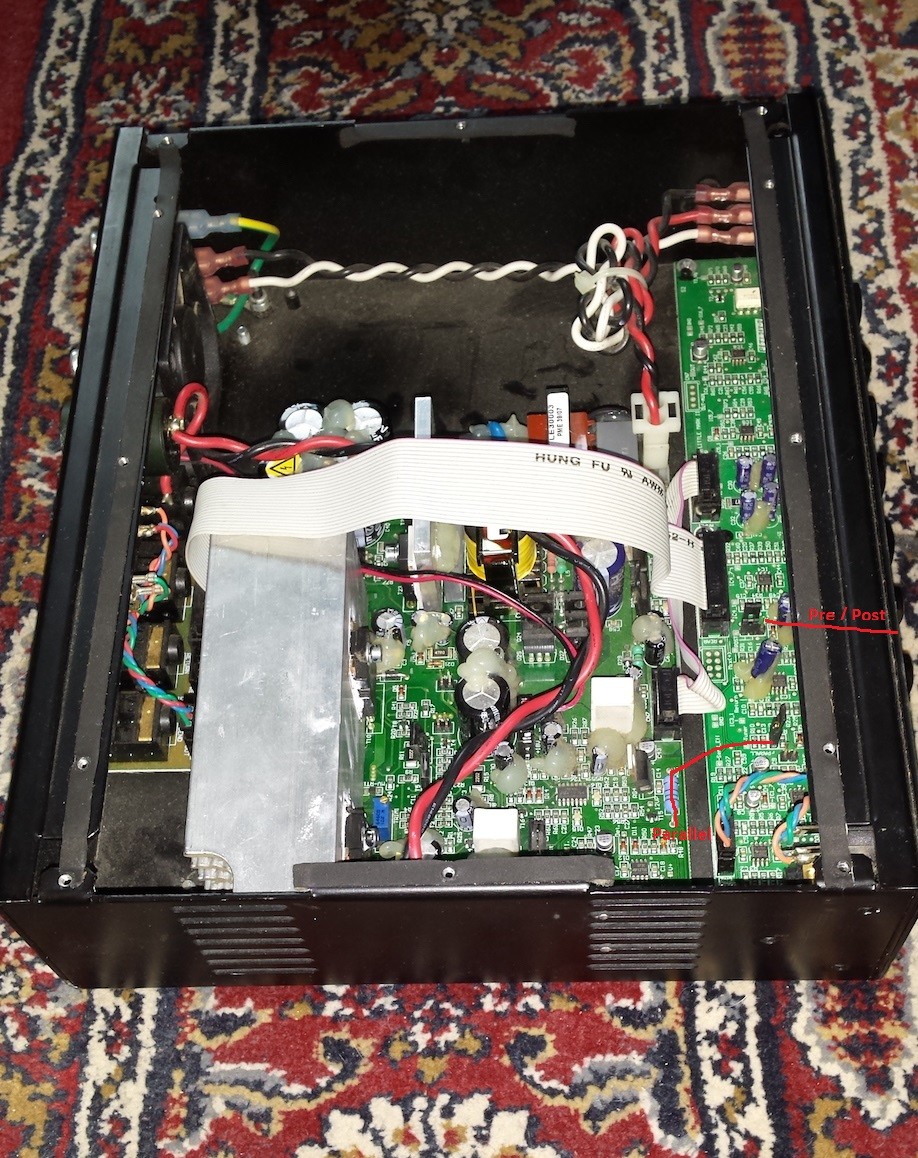

    Wärend der Umbauarbeiten zu einem Combo-Verstärker habe ich meinen alten LM II aufgehabt...

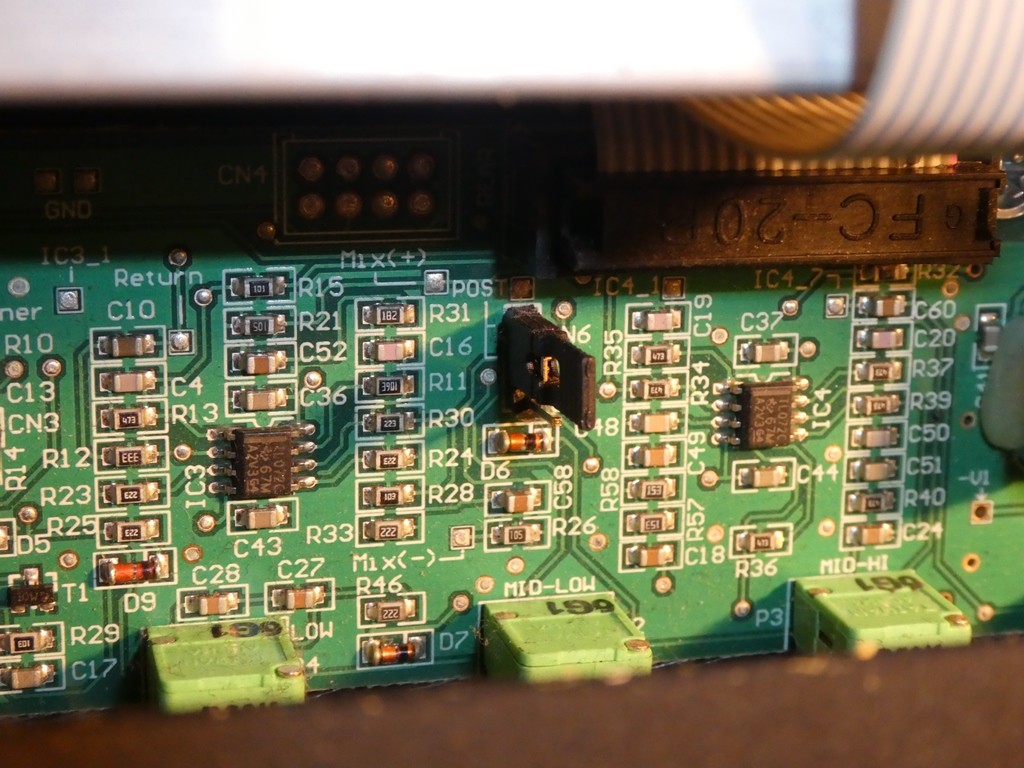

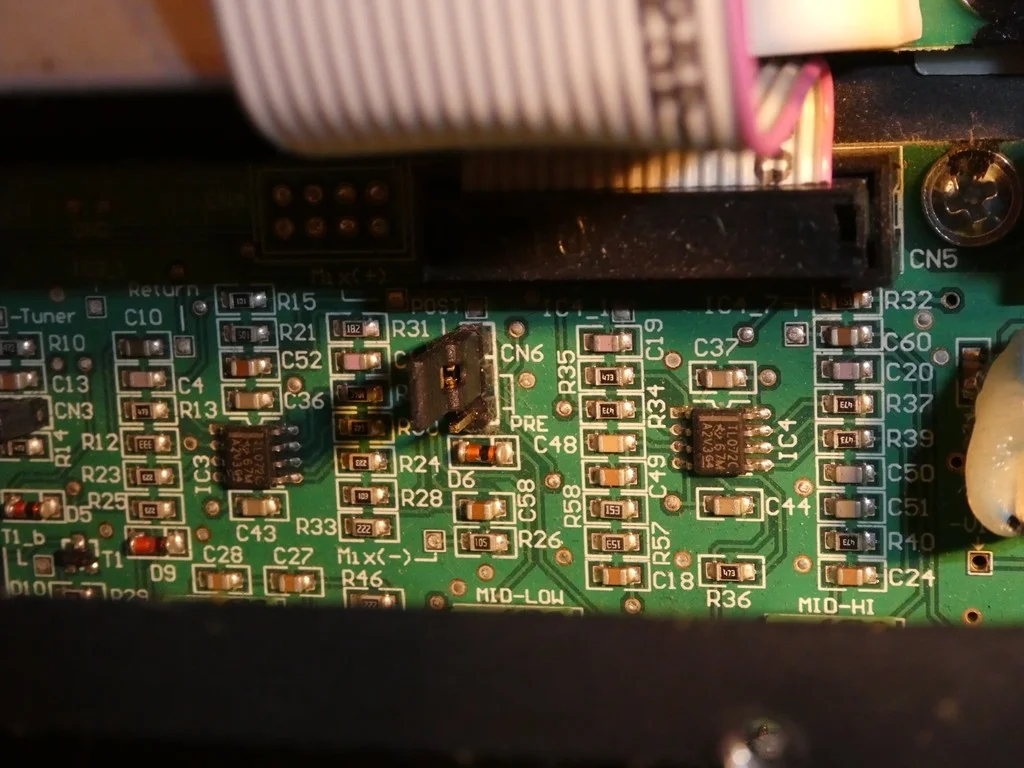

    MB LM II Berlin 001.JPG MB LM II Berlin 002.JPG
    Der kleine "Scherzkeks" zur Einstellung von PRE oder POST Line Out...

    Zuletzt bearbeitet: 16. März 2016
  16. Der Tüftler

    Der Tüftler ...schraubt am Sound

    Bassix:
    ß10.962
    Ich habe den Effektloop vom meinem F1 jetzt auch nach der obigen Anleitung von parallel auf seriell umgesteckt. Das ist wirklich sehr einfach mit der Anleitung.

    Vielen Dank dafür

    Zuletzt bearbeitet: 15. April 2018
  17. Andreas_SH

    Andreas_SH Gallischer Krieger

    Bassix:
    ß10.278
    Nun habt Ihr es geschafft...
    Neugierig gemacht, hab ich meinen Nano mal aufgeschraubt.
    Sieht ganz ähnlich aus.

    Bei dem Jumper vorne bin ich allerdings unsicher, da steht nix von parall etc. das Ding ist auch ziemlich restriktiv mit dem weissen Zeugs verklebt...
    To pull or not to pull, das ist hier die Frage...

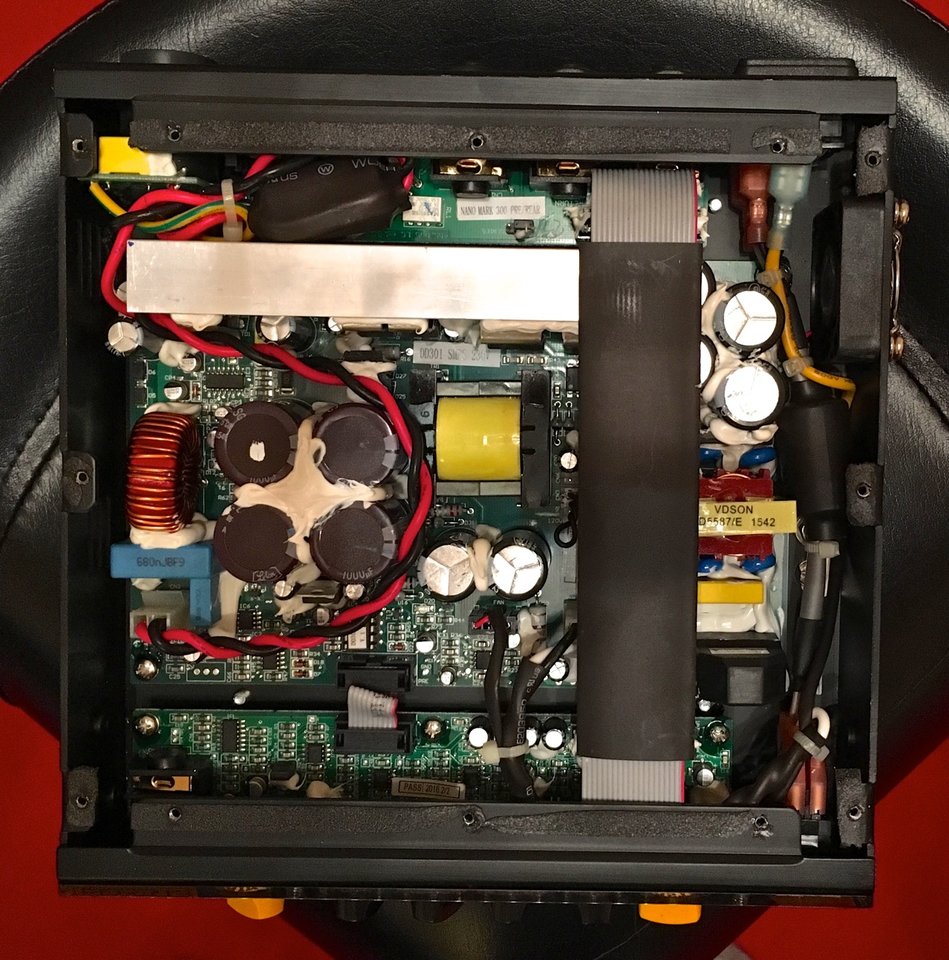

    Fotos anbei.

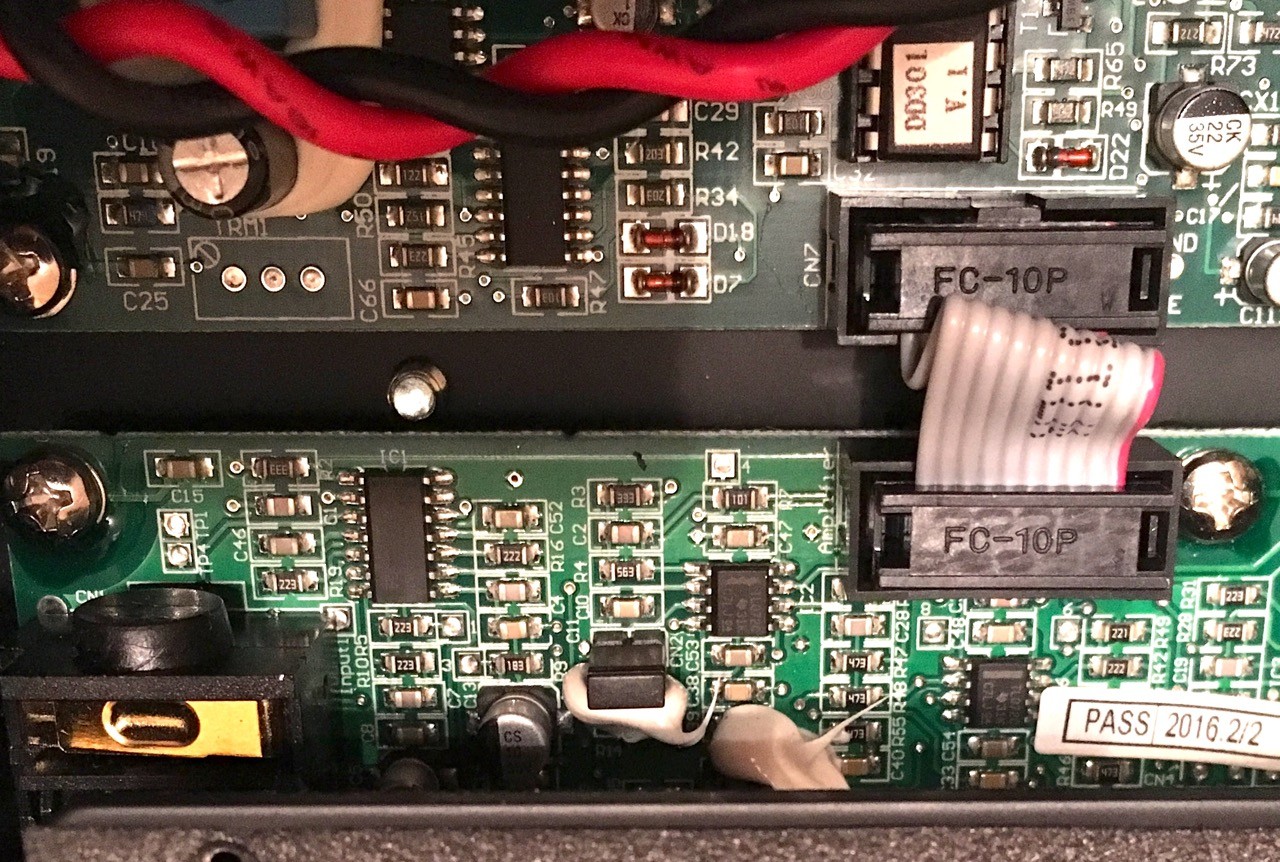

    Vordere Platine:

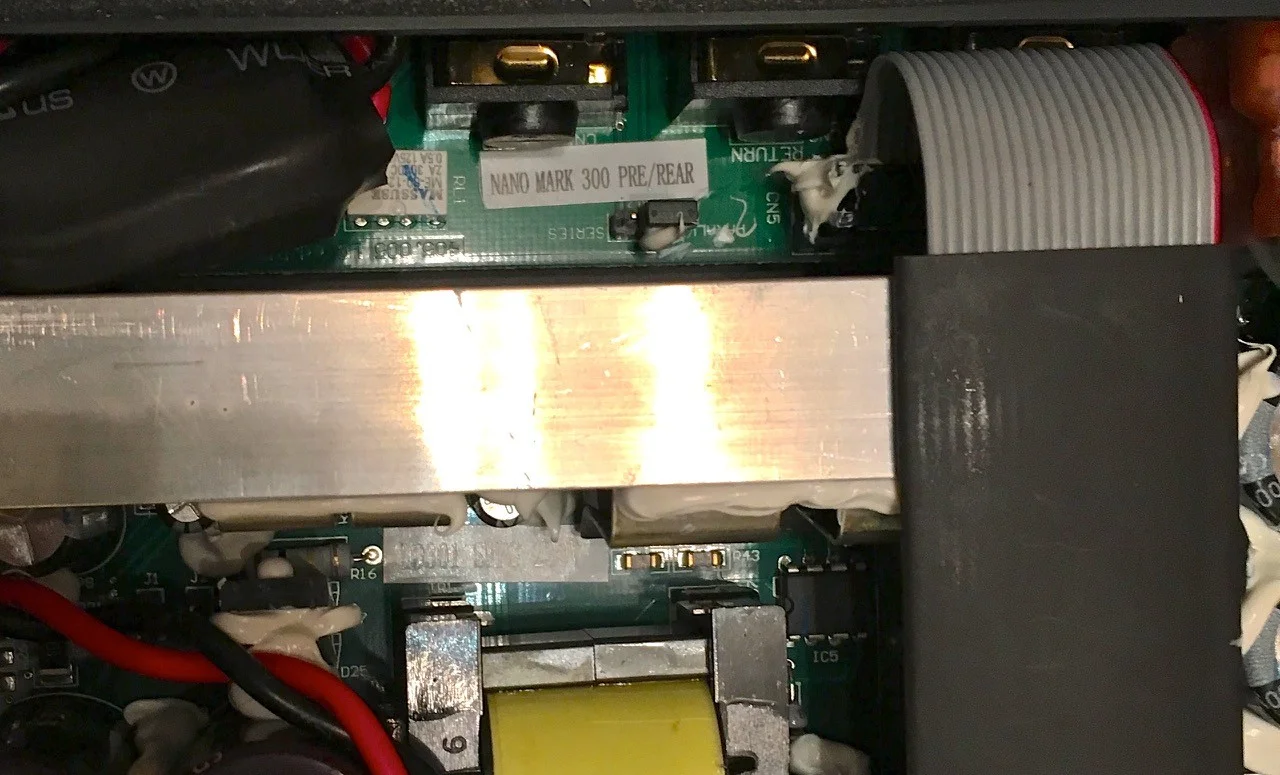

    Hintere Platine:


  18. Andreas_SH

    Andreas_SH Gallischer Krieger

    Bassix:
    ß10.278
    I pulled....

    And it works ! :bier:

    f_luxus gefällt das.
  19. JetSetRadio

    JetSetRadio Well-Known Member

    Bassix:
    ß13.444
    Sehr gut. Manchmal muss man einfach machen.

  20. Dennis_Kuefer

    Dennis_Kuefer New Member

    Bassix:
    ß42
    Hi Andreas_SH! Hab's eben auch beim Markbass Nano probiert, leider noch ohne Erfolg. Der Jumper auf der hinteren Platine steht jetzt auf Seriell, den Jumper auf der vorderen Platine habe ich entfernt. Eigentlich sollte doch jetzt die Klangregelung außer Funktion sein, wenn ich über den EffektReturn reingehe. Ist sie aber nicht.

    Andreas, hast Du den Jumper auf der vorderen Platine (CN2) auch entfernt oder dringelassen?

    Wenn ich's jetzt auch noch hinbekomme: Super Thread! Danke!
