Jazzbass humfree pickups

[Mudskipper]

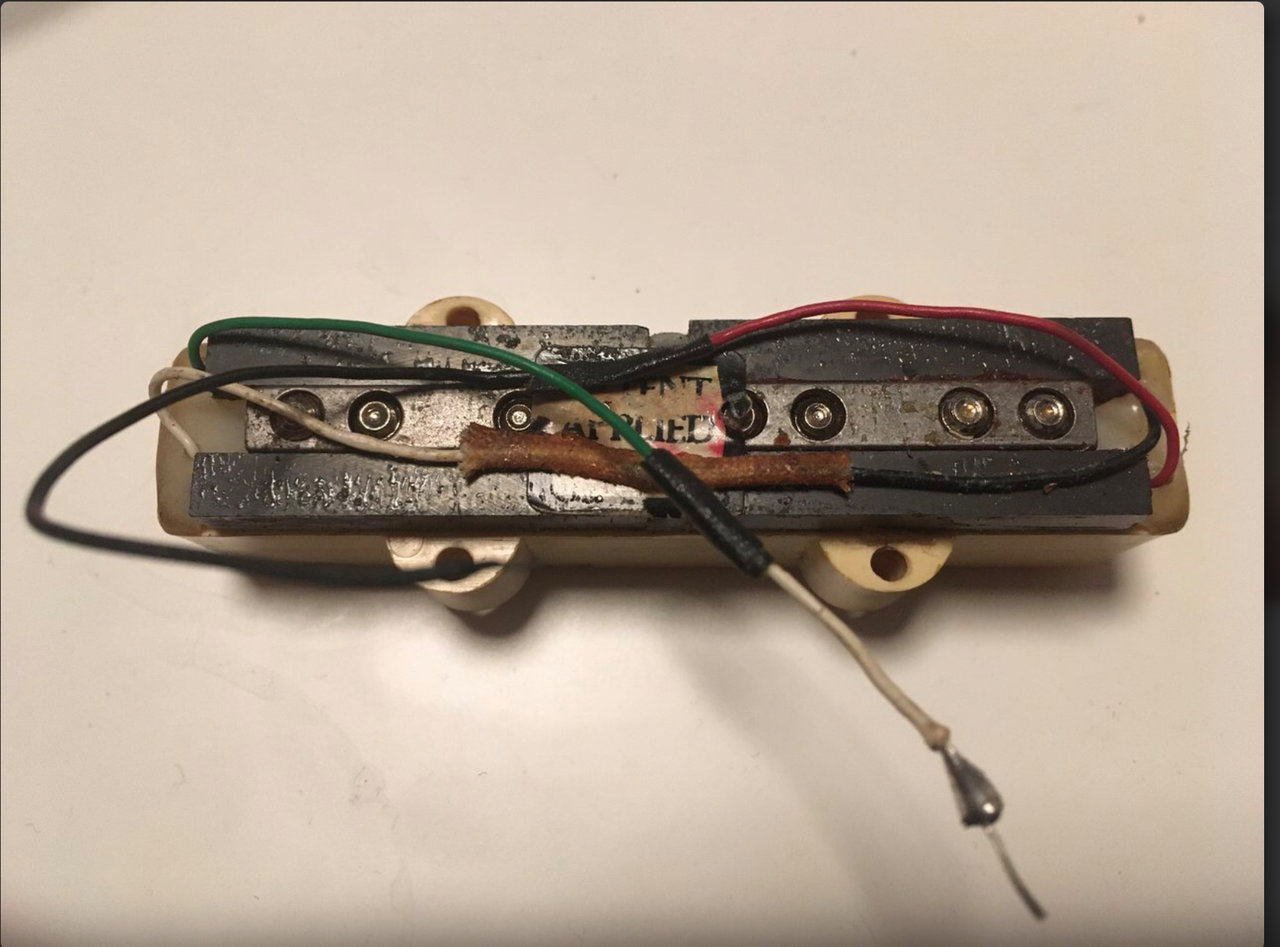

Die Pick-ups waren vorher wie folgt verlötet:

Anhang anzeigen 450195Ich habe dann rot und weiß und grün und schwarz jeweils zusammengelötet und ein Kabel an gelötet.

Ich habe schwarz und weiss zusammen gelötet damit die Pickups seriell verdrahtet sind aber sonst nirgends dran und rot/grün gingen an die Pots.



[cwegy]

So hatte ich die auch erst angelötet, das führt aber zu dem genannten Problem.



[cfortner]

Einen PU umpolen



[cwegy]

Einen PU umpolen

Sag doch bitte einem Dummen wie?

Ich habe jetzt weiß/rot zusammen gelötet und mit einem Kabel verlängert, das Gleiche mit schwarz/grün



[Mudskipper]

Mhh,

So hatte ich die auch erst angelötet, das führt aber zu dem genannten Problem

Mhh.
Ich habe just gestern ein Out of Phase Problem bei meinem Yamaha behoben, da hatte ich schlicht die Kabel des P PUs vertauscht angelötet.

Ich habe beim Einbau der DiMarzios sehr darauf geachtet, das die jeweiligen schwarz /weiss Seriendrähte, zusammen aber isoliert pro PU sind und nirgends drankommen, rot ist hot output und grün die Erdung



[cfortner]

So wie ich das kenne, dürfen die Spulen nicht parallel, sie müssen in Serie geschaltet werden.

Schau mal in Cadfaels Sammlung nach (Cadfael Bass Schaltungen googeln)



[cfortner]

http://www.ak-line.com/medium/Bassschaltungen.pdf

Mach mal Fotos von den Kabeln und den Stellen, wo sie aus dem PU rauskommen.



[cfortner]

Auf S. 447 sind die Kabelfarben beschrieben



[cfortner]

Es gibt in meiner Erinnerung auch Schaltungen mit JB-Humbuckern.
Man sollte alle Möglichkeiten durchprobieren und mit einem anderen Magneten die Polung der Magnete testen. An eine Verpolung glaube ich aber nicht



[cwegy]

Sorry, aber ich bin echt zu doof für die Schaltungsbilder. Auf Seite 356 ist eine Dimarzio PJ Schalung, aber eben mit Push/Pull Potis.

Ich habe jetzt Mudskippers Tipp probiert und beim Steg PU die Kabel vertauscht angelötet. Ergebnis: Einzeln gut, zusammen ist der Sound auf E/A normal und D/G dünn.



[fiss-a-wiss]

Sorry, aber ich bin echt zu doof für die Schaltungsbilder. Auf Seite 356 ist eine Dimarzio PJ Schalung, aber eben mit Push/Pull Potis.

Ich habe jetzt Mudskippers Tipp probiert und beim Steg PU die Kabel vertauscht angelötet. Ergebnis: Einzeln gut, zusammen ist der Sound auf E/A normal und D/G dünn.

dann ist eine Spule bei einem der Pickups verpolt - entweder sind die Drähte irgendwie vertauscht oder die Magneten.

Um rauszufinden, welcher Pickup der Schuldige ist, müsstest du testen, welcher brummt und welcher nicht.

Ich finde übrigens auch, die gehören seriell verdrahtet.



[cfortner]

Genau, das klingt danach, dass bei einem der PUs entweder die Magnete in der D/G-Spule falsch herum drin sind (unwahrscheinlich) oder die Kabel vertauscht sind. Die Spulen der E+A-Saiten sind ja jetzt richtig.



[cwegy]

Ich hab den Steg PU um 180° gedreht, alles ok, nach dem Drehen des Hals PU hab ich das Phänomen jetzt auf der E/A Saite. Also weiß ich jetzt, wo der Fehler ist.Da werde ich mal die Verbindungen neu machen.



[StonerGreg]

Dieses Problem wurde hier schon mal besprochen:

https://www.bassic.de/threads/dimarzio-dp-123-model-j-seriell-parallel.14849777/post-16162273



[StonerGreg]

Und hier auch nochmal. Immer waren es die Magnete.

https://www.bassic.de/threads/dimarzio-dp123.14871388/post-16964958



[cfortner]

Echt? Das hätte ich nie gedacht!



[cwegy]

@StonerGreg 1000 Dank, dann werde ich den Hals PU mal unter die Lupe nehmen, ob die Kabelfarben richtig sind, bzw. ob ich die Magnete identifizieren und ggf lösen und neu ausrichten kann.



[cwegy]

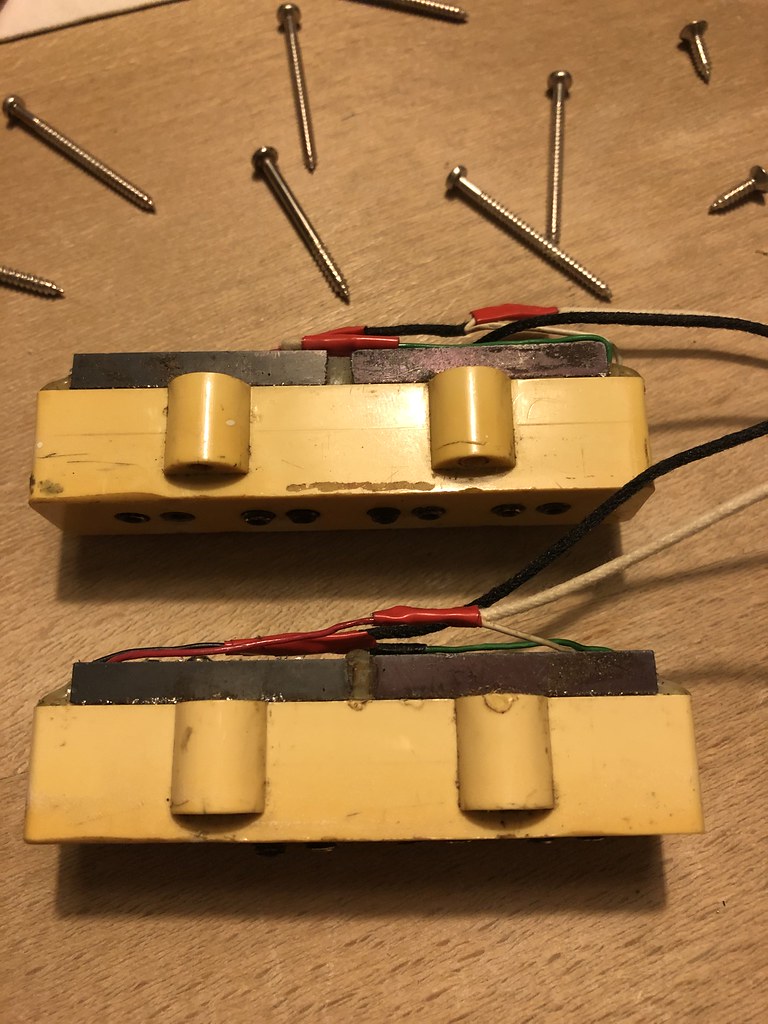

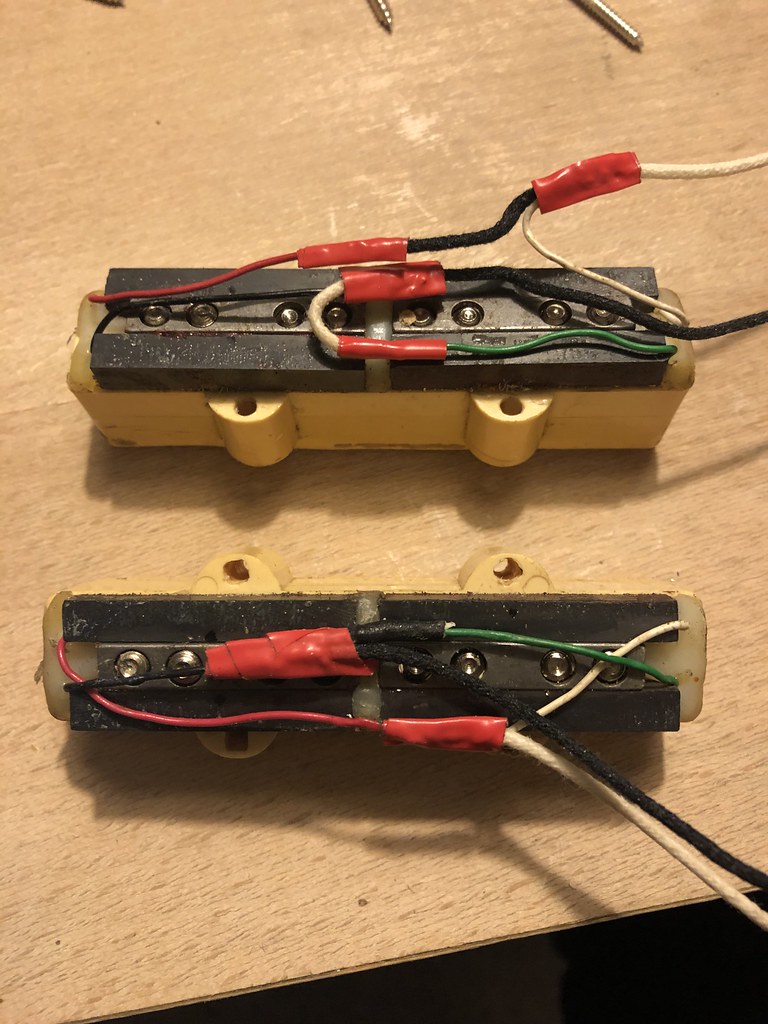

Ich hab mir jetzt alles nochmal durchgelesen, alles Bilder angeguckt, sogar die rote Farbmarkierung an den Magneten gefunden. Ich habe mal Fotos gemacht, wie die PUs eingebaut waren.

Ohne Titel by cwegy, auf Flickr

by cwegy, auf Flickr
Ohne Titel by cwegy, auf Flickr


Demnach müsste das alles passen, tut es aber nicht, was tun?



[StonerGreg]

Man kann es nicht gut erkennen, sieht ein bisschen nach Flickenteppich aus...

Schwarz und weiß sind miteinander verbunden und abisoliert. Grün soll an Masse, rot ist hot und kommt ans Poti.



[StonerGreg]

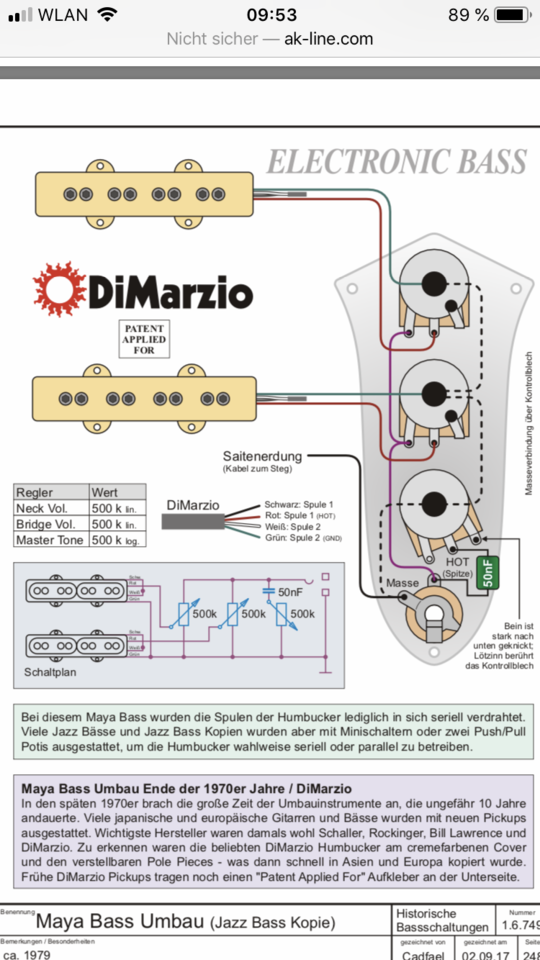

Bei Dir sieht es so aus, als wären rot/weiß und schwarz/grün miteinander verbunden. Verdrahte mal alles so wie auf dem verlinkten Diagramm und berichte!
