Ich hab das mit einem gerasterten Poti umgesetzt: http://www.banzaimusic.com/Alpha-16mm-Detents/

Somit hab ich 11 Presets die ich zuverlässig abrufen kann.
Man hat dann zwar nicht so eine saubere Abstufung in 3 dB Schritten, aber ist das wichtig?

Ich brauche also keinen Schalter, keine Platine und kann auf die Dämpfungswiderstände verzichten.

Ich habe Varianten in 100k und 50k getestet, und mich für ein 50k Poti entschieden, damit kann ich maximal 18 dB absenken (die 27dB bei 100k brauch ich nicht).
Da ich in den Effektweg des Mesa nichts einschleife, hab ich alles direkt zusammen gelötet (die Idee kommt aus dem Mesa Thread).

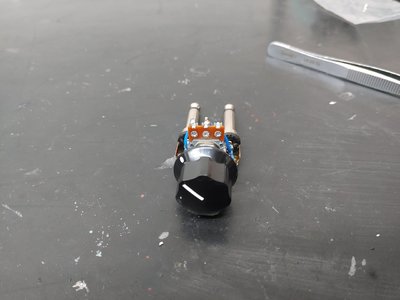

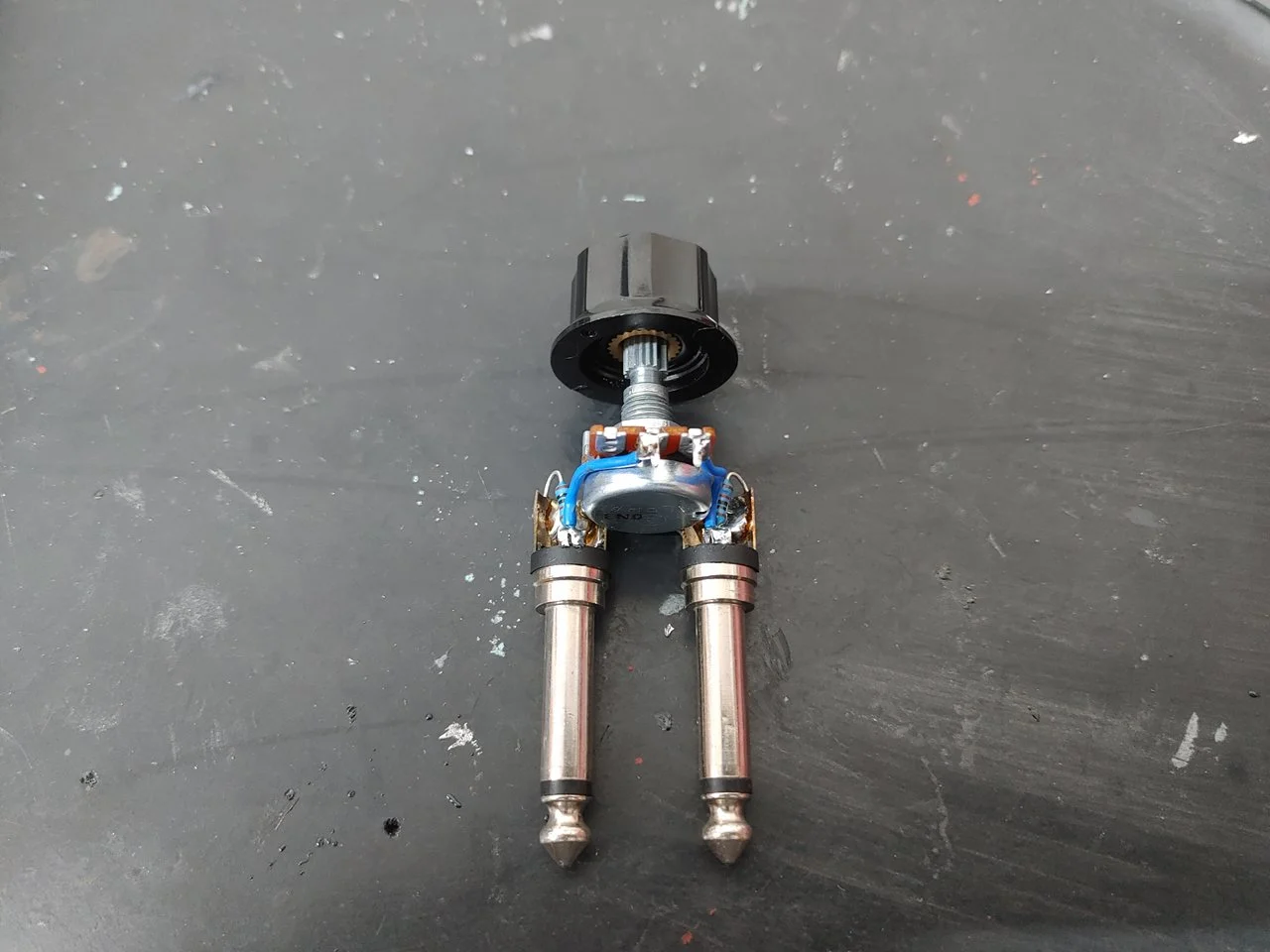

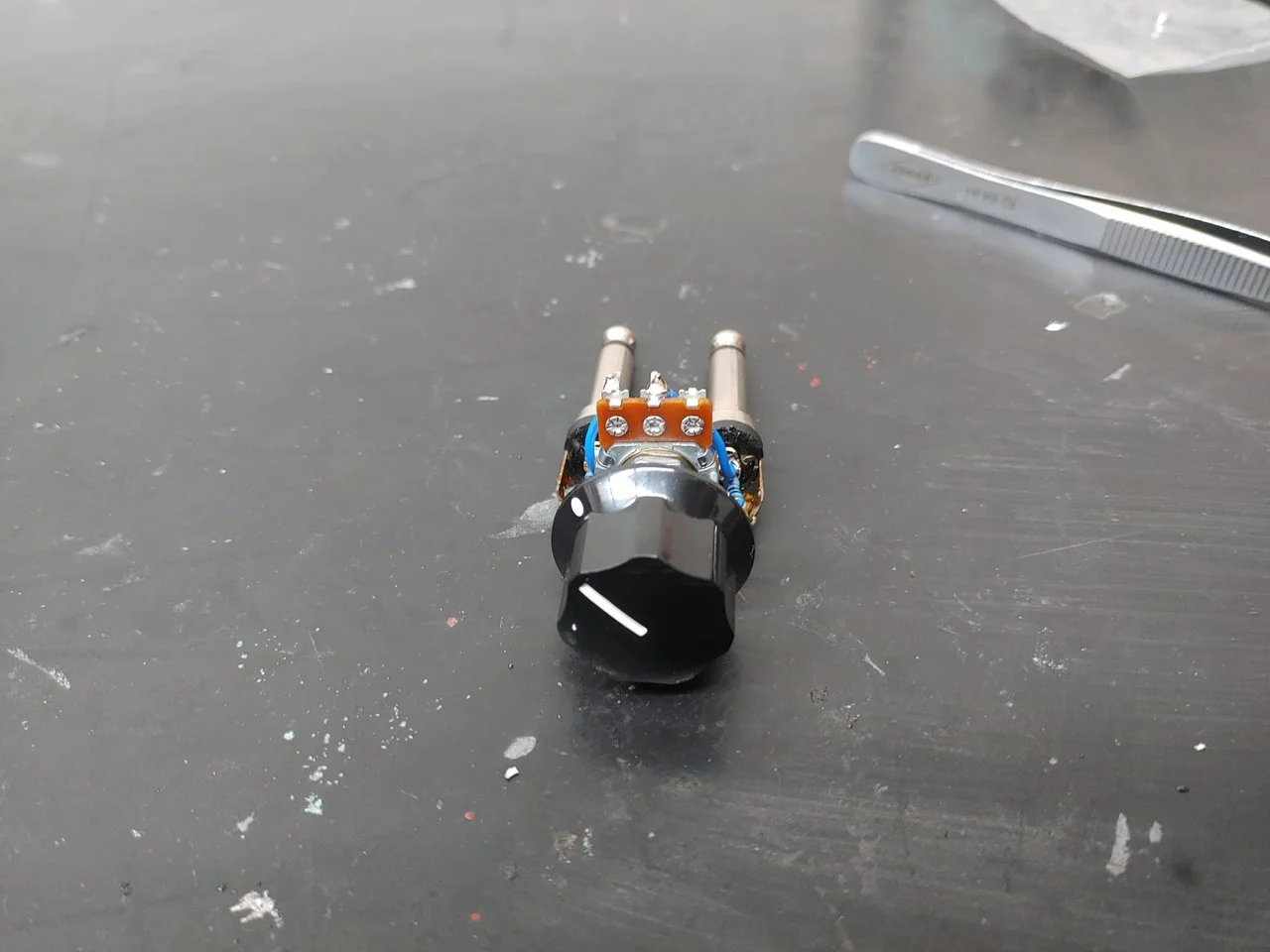

Die Bilder zeigen meinen ersten Versuch mit einem alten gerasterten Bourns Poti mit etwas längerer Achse aus meinem Fundus. Man erkennt die 10k Widerstände links und rechts für das Pi-Glied, das gerasterte Poti stellt den mittleren Widerstand dar und stellt die Dämpfung ein. Masse geht dann über die Potikappe. Ordentlich angelötet in korrektem Abstand und parallel für die Send und Return Buchse. Anschließend Heißkleber. Bilder von der Variante die in Nutzung ist hab ich gerade keine.


Anhänge

  • 20210513_112023.jpg
    137,8 KB · Aufrufe: 92
  • 20210513_112029.jpg
    106,1 KB · Aufrufe: 86
Ich habe lange überlegt ob ich nicht auch eins brauche. Ich weiß es nicht.
Also, ich bin mit von der Partie und nehme auch eins.
Sonst ärgerne ich mich nur wenn ich unwissend bleibe🤔 ob es mir hilft.

Ich mach mal den Schreiberling:

@Flat Zilla x2
@RAVEN
@goldbass
@anbra x2
@KOEPPE
@StonerGreg x2
@aBaxxi
@Herr Mosa
@Jazz62
@Radunt
@PabbaBass
@neednobirdseye
@rootbert
@Tieftonsucher

17

Ich hab das mit einem gerasterten Poti umgesetzt: http://www.banzaimusic.com/Alpha-16mm-Detents/

Somit hab ich 11 Presets die ich zuverlässig abrufen kann.
Man hat dann zwar nicht so eine saubere Abstufung in 3 dB Schritten, aber ist das wichtig?

Ich brauche also keinen Schalter, keine Platine und kann auf die Dämpfungswiderstände verzichten.

Ich habe Varianten in 100k und 50k getestet, und mich für ein 50k Poti entschieden, damit kann ich maximal 18 dB absenken (die 27dB bei 100k brauch ich nicht).
Da ich in den Effektweg des Mesa nichts einschleife, hab ich alles direkt zusammen gelötet (die Idee kommt aus dem Mesa Thread).

Die Bilder zeigen meinen ersten Versuch mit einem alten gerasterten Bourns Poti mit etwas längerer Achse aus meinem Fundus. Man erkennt die 10k Widerstände links und rechts für das Pi-Glied, das gerasterte Poti stellt den mittleren Widerstand dar und stellt die Dämpfung ein. Masse geht dann über die Potikappe. Ordentlich angelötet in korrektem Abstand und parallel für die Send und Return Buchse. Anschließend Heißkleber. Bilder von der Variante die in Nutzung ist hab ich gerade keine.
Diese Idee gefällt mir auch sehr gut, nur habe ich den Eindruck dass das ganze ein bisschen stabiler sein könnte, nich dass man sich da mal n kurzen reinhaut, das wäre ja echt schade.
Was mir gut gefällt ist dass es so klein ist!

@Flat Zilla x2
@RAVEN
@goldbass
@anbra x2
@KOEPPE
@StonerGreg x2
@aBaxxi
@Herr Mosa
@Jazz62
@Radunt
@PabbaBass
@neednobirdseye
@rootbert
@Tieftonsucher
@Wolfrat
@3-Diddy
@fernandes
@cellkirk74 - wackelkandidat

21


Diese Idee gefällt mir auch sehr gut, nur habe ich den Eindruck dass das ganze ein bisschen stabiler sein könnte, nich dass man sich da mal n kurzen reinhaut, das wäre ja echt schade.
Was mir gut gefällt ist dass es so klein ist!
Das war der erste Versuch.

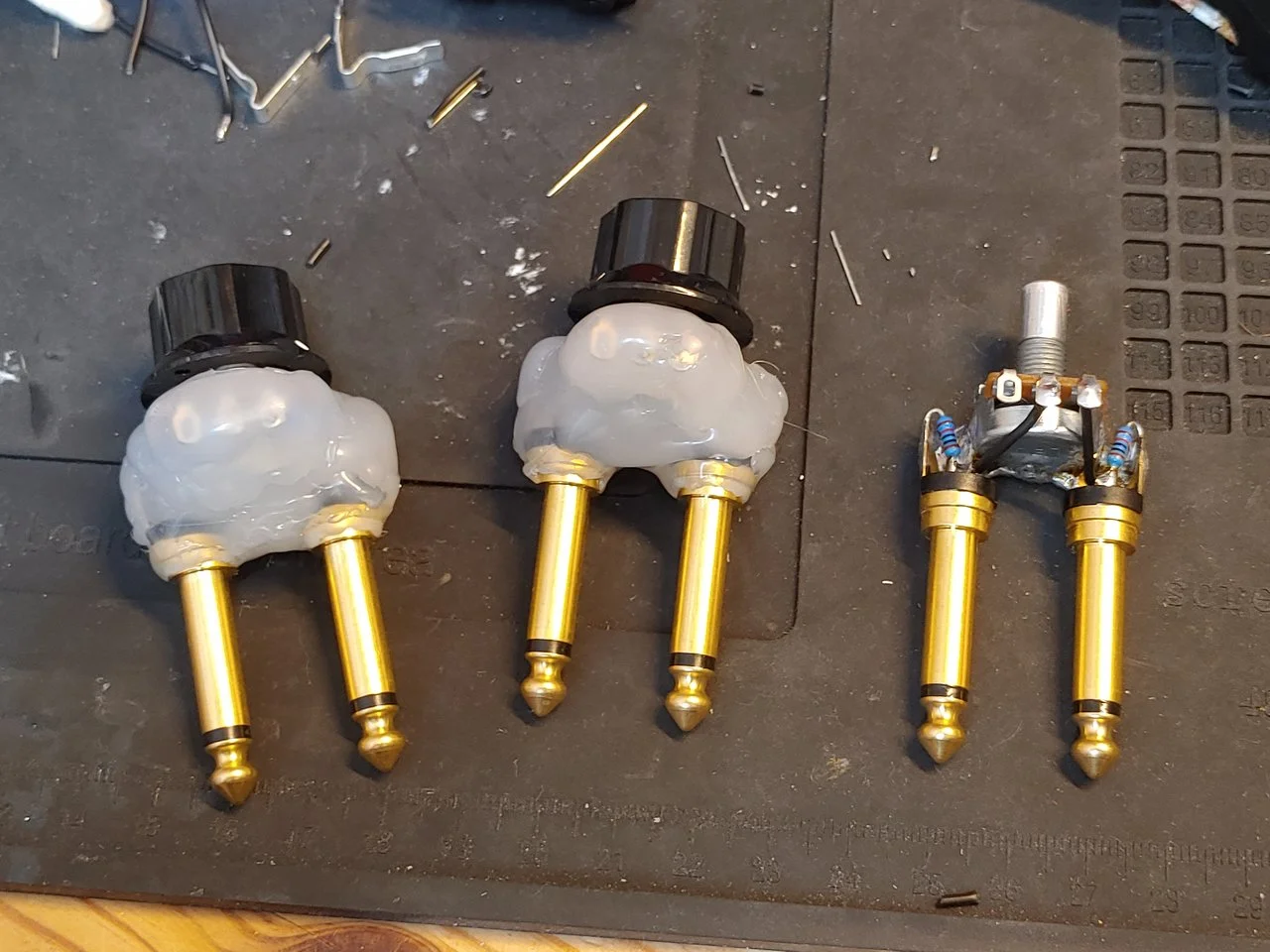

So sehen die anderen aus.

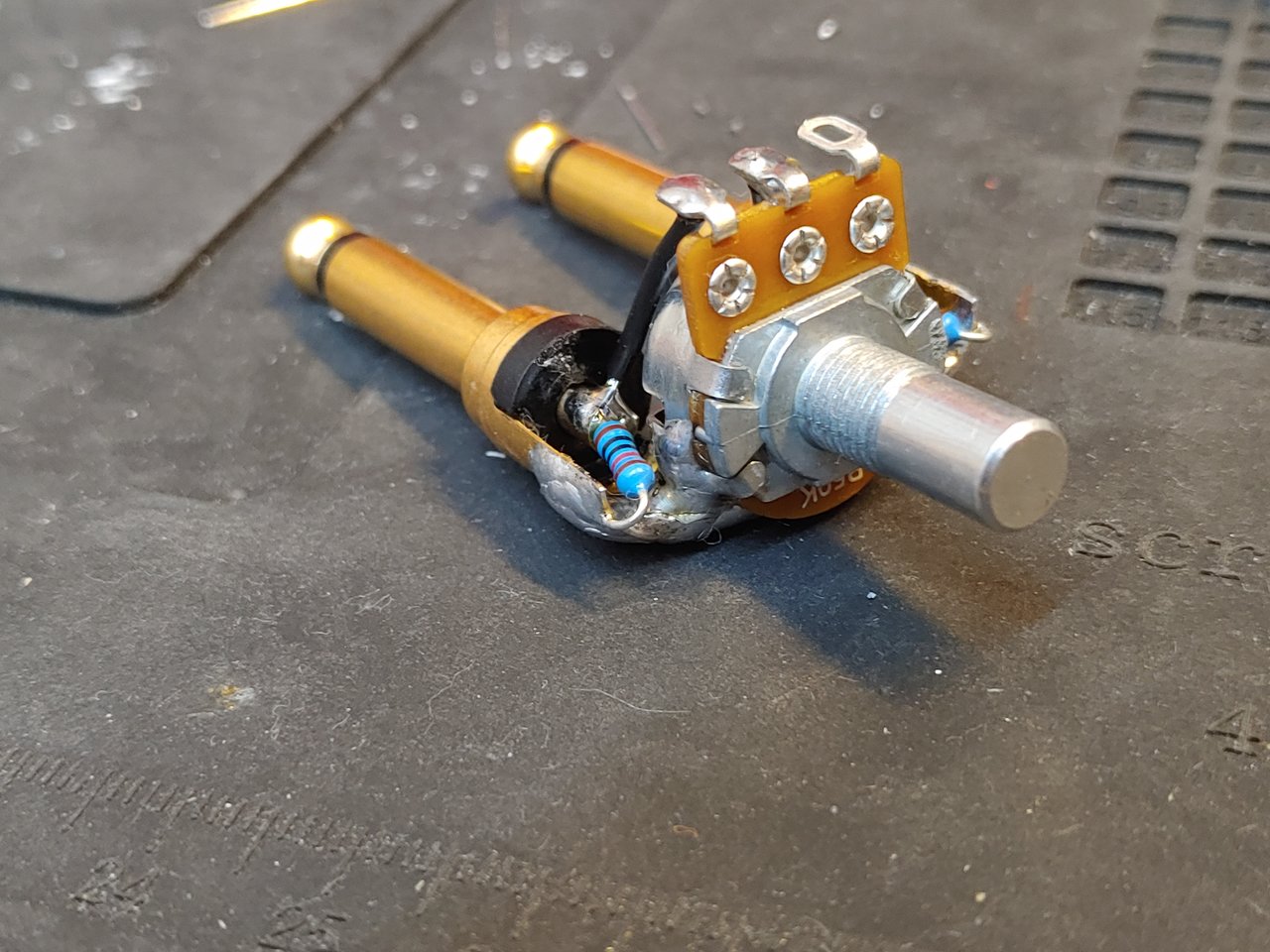

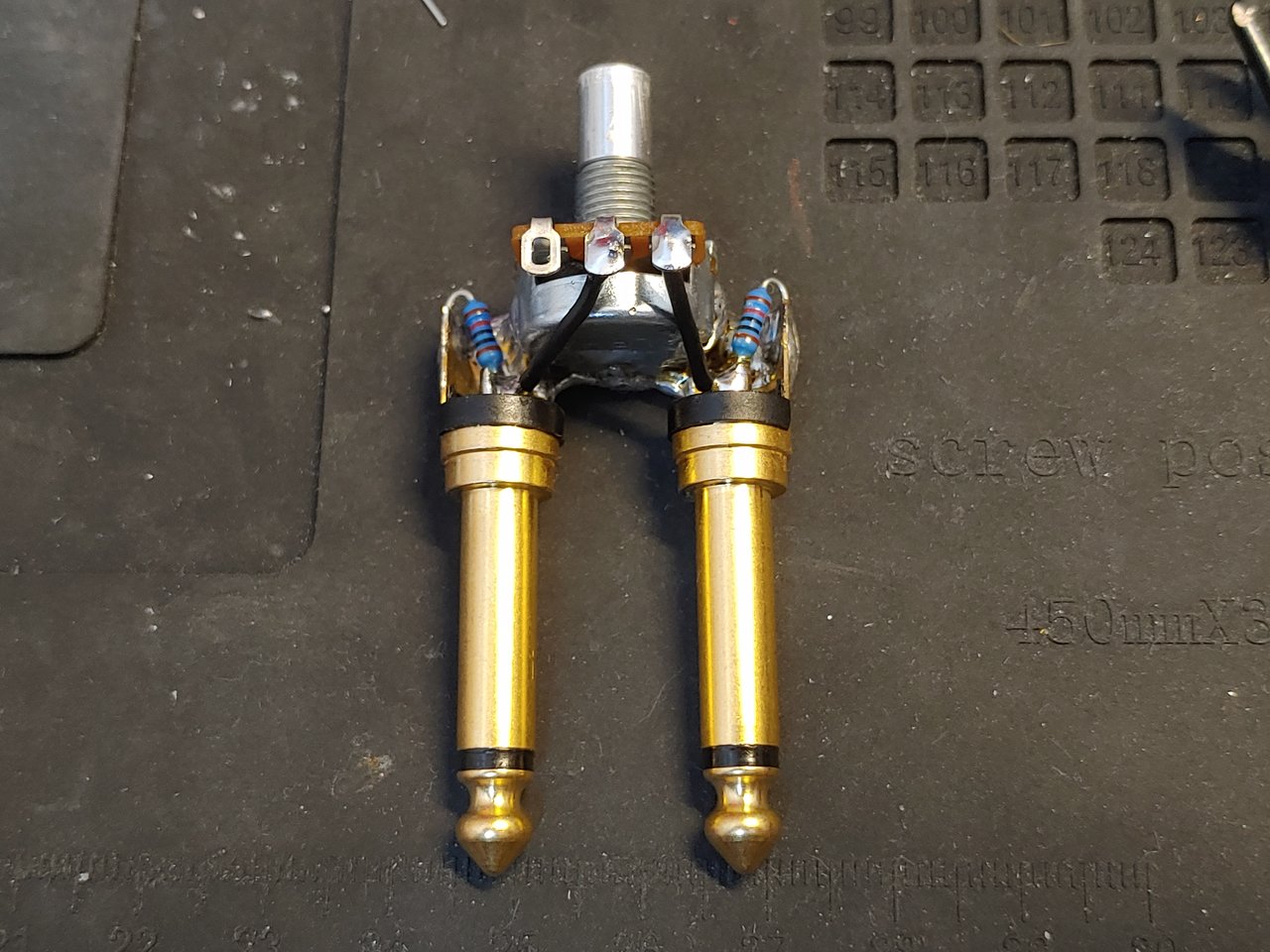

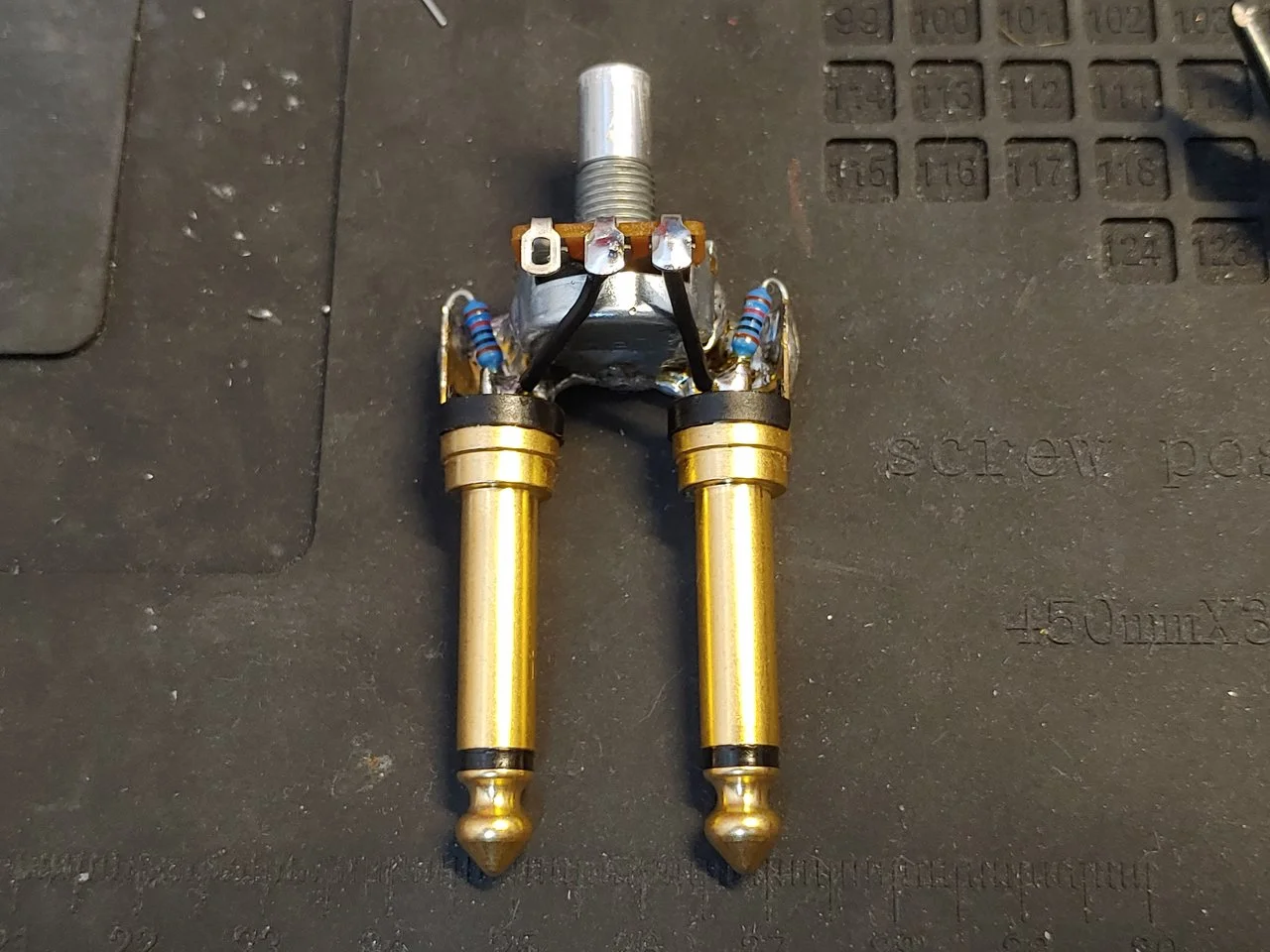

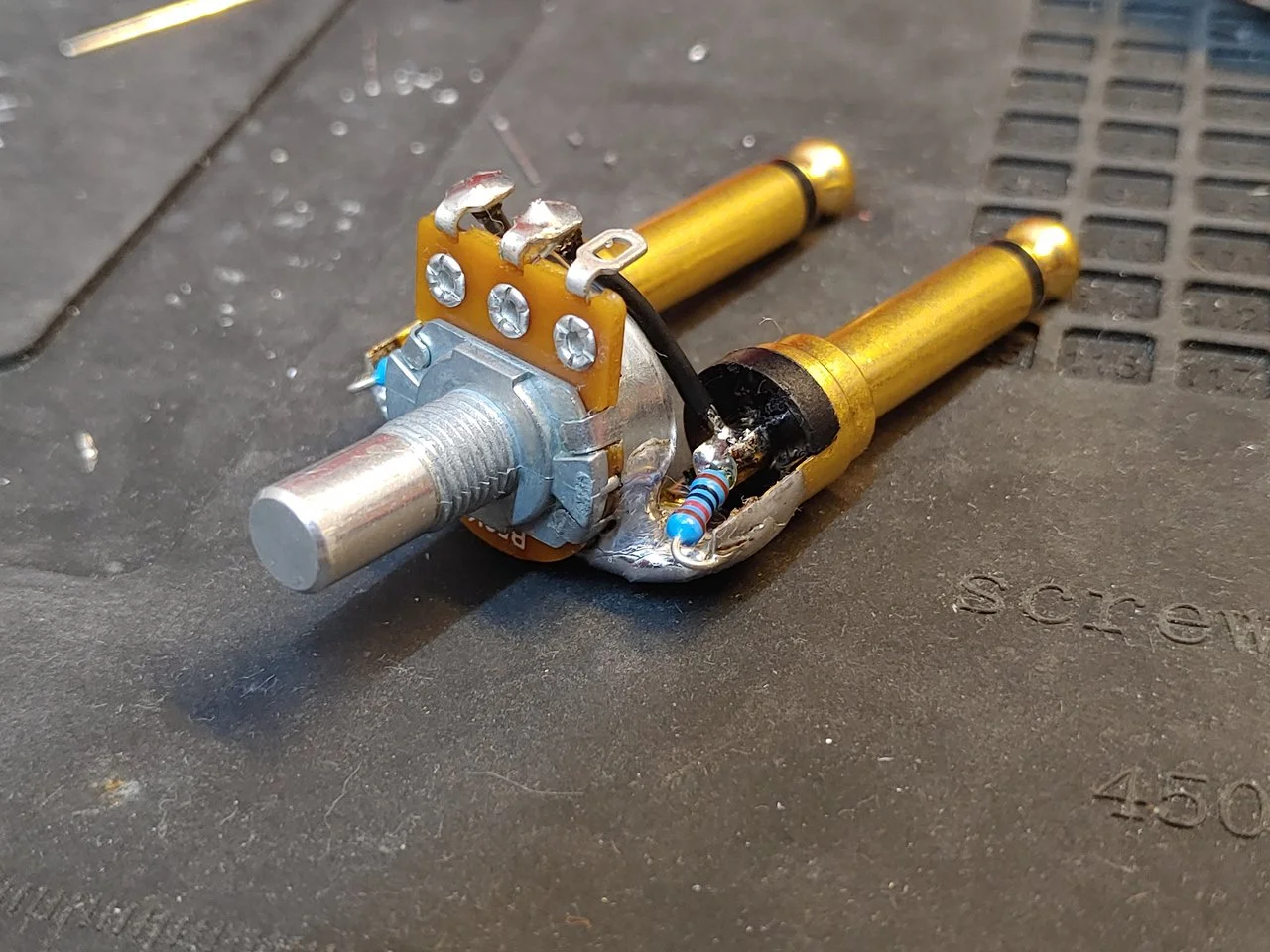

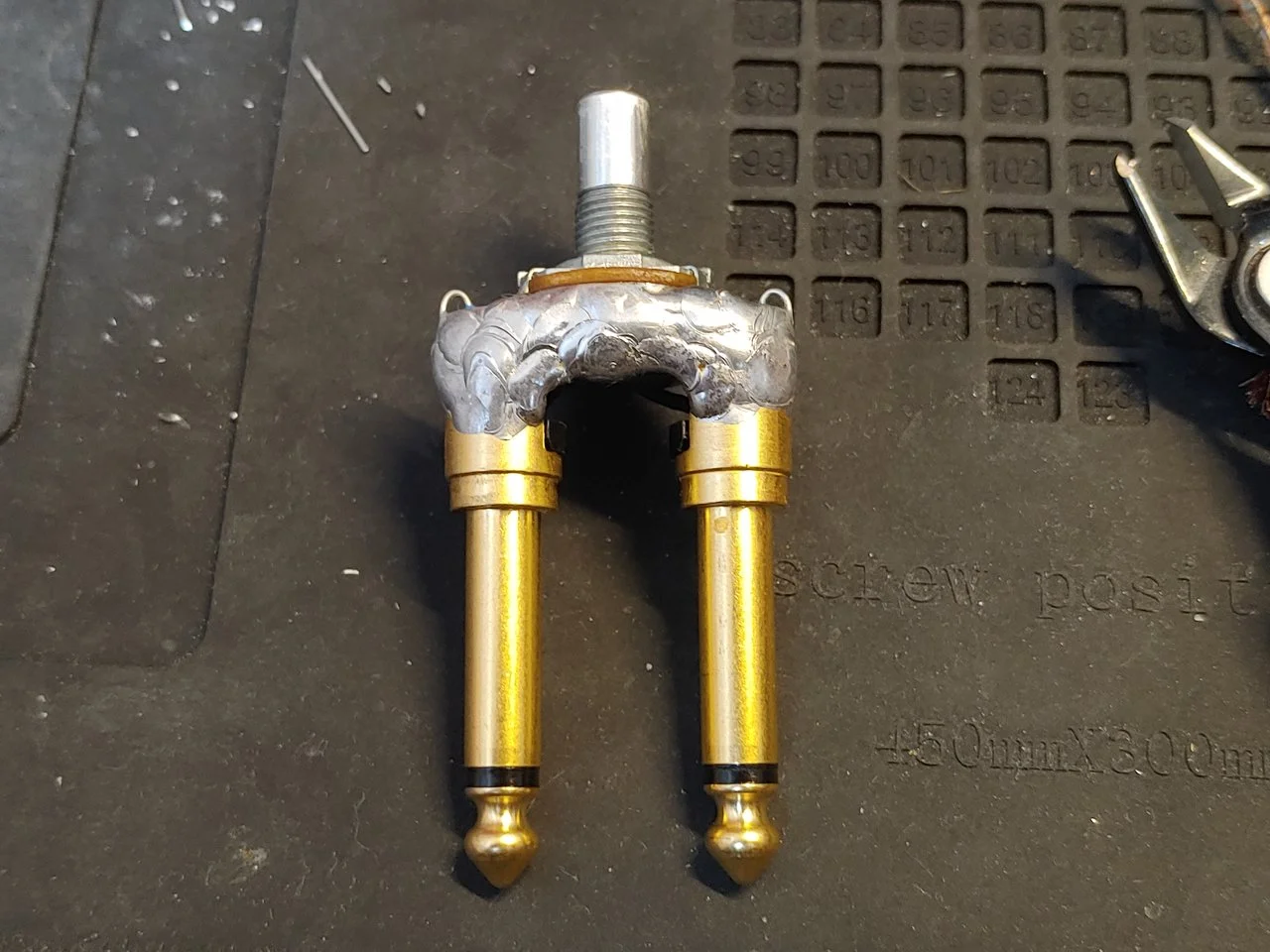

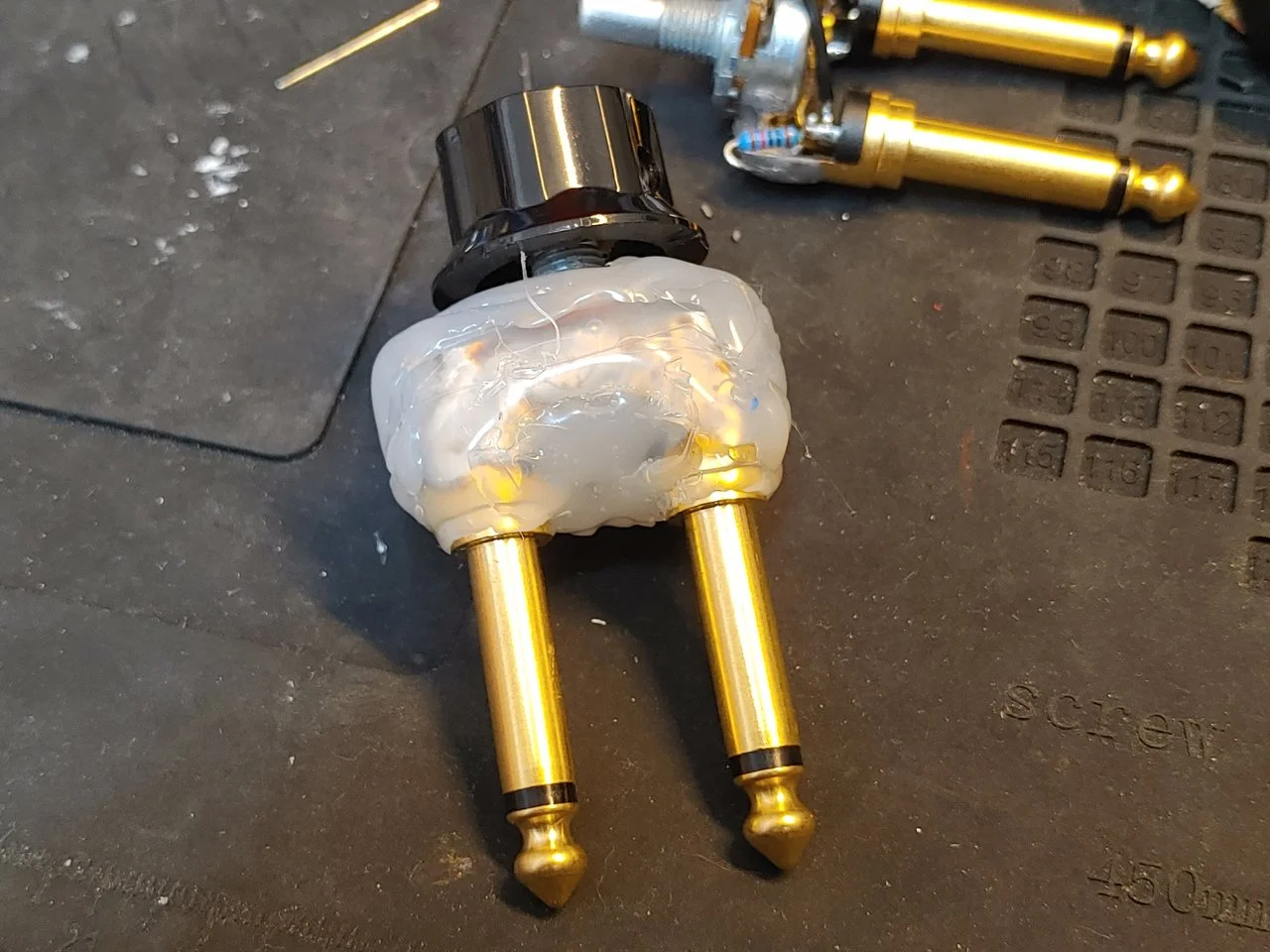

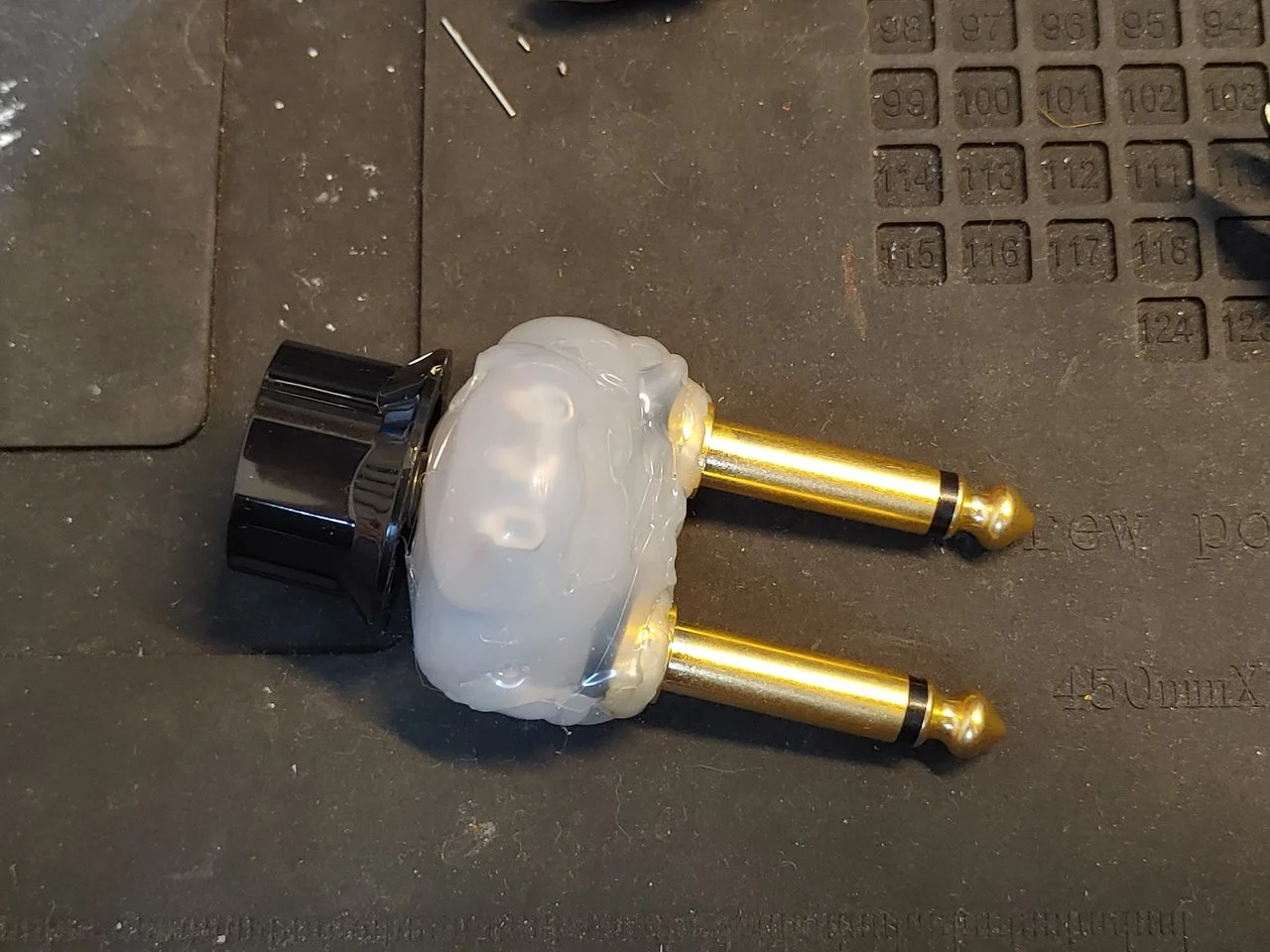

Ordentlich stabil verlötet. Heißkleber damit man nicht an die Kontakte kommt und selbstverständlich der passende Knopf für die Mesa M-Reihe.

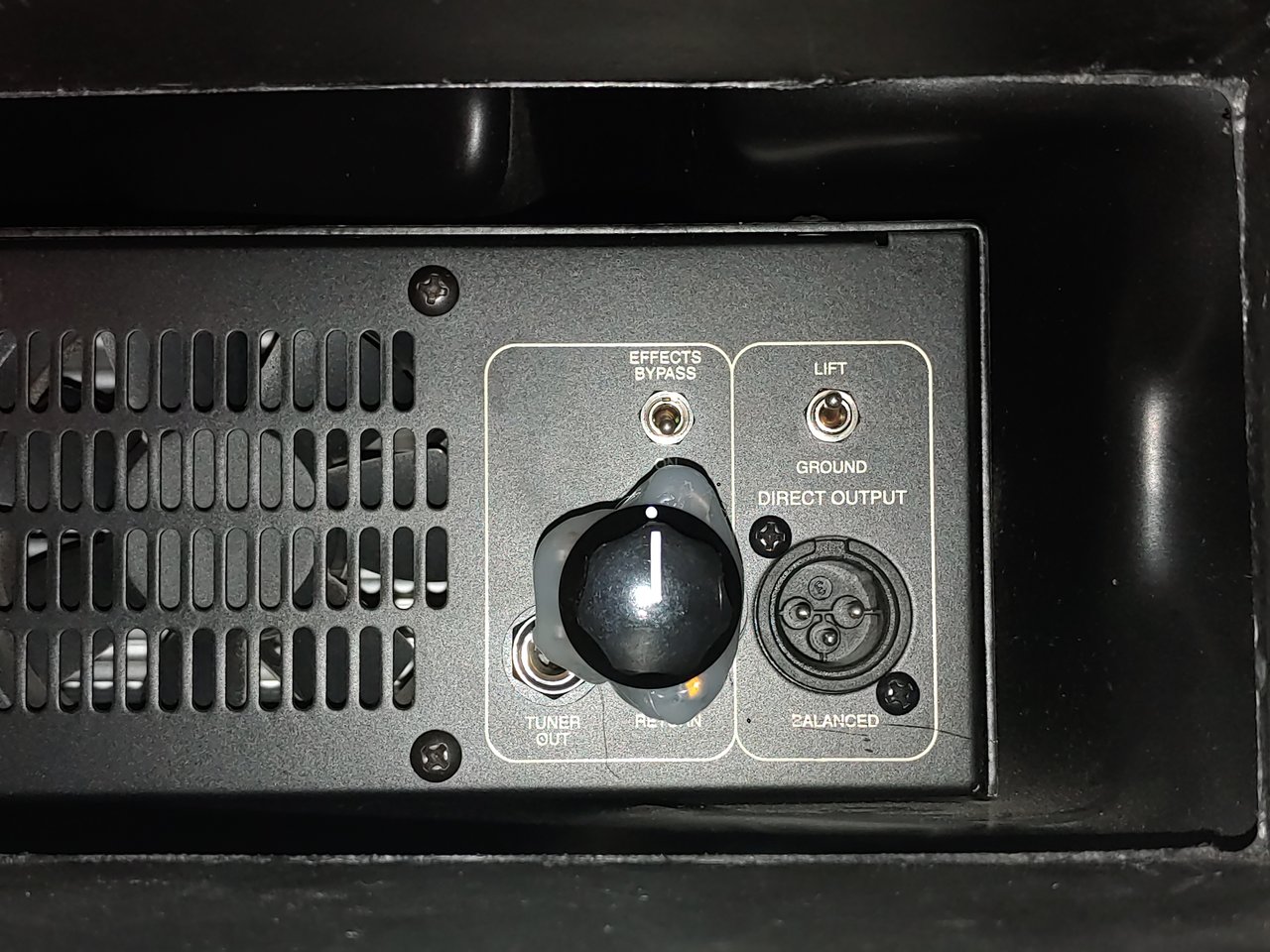

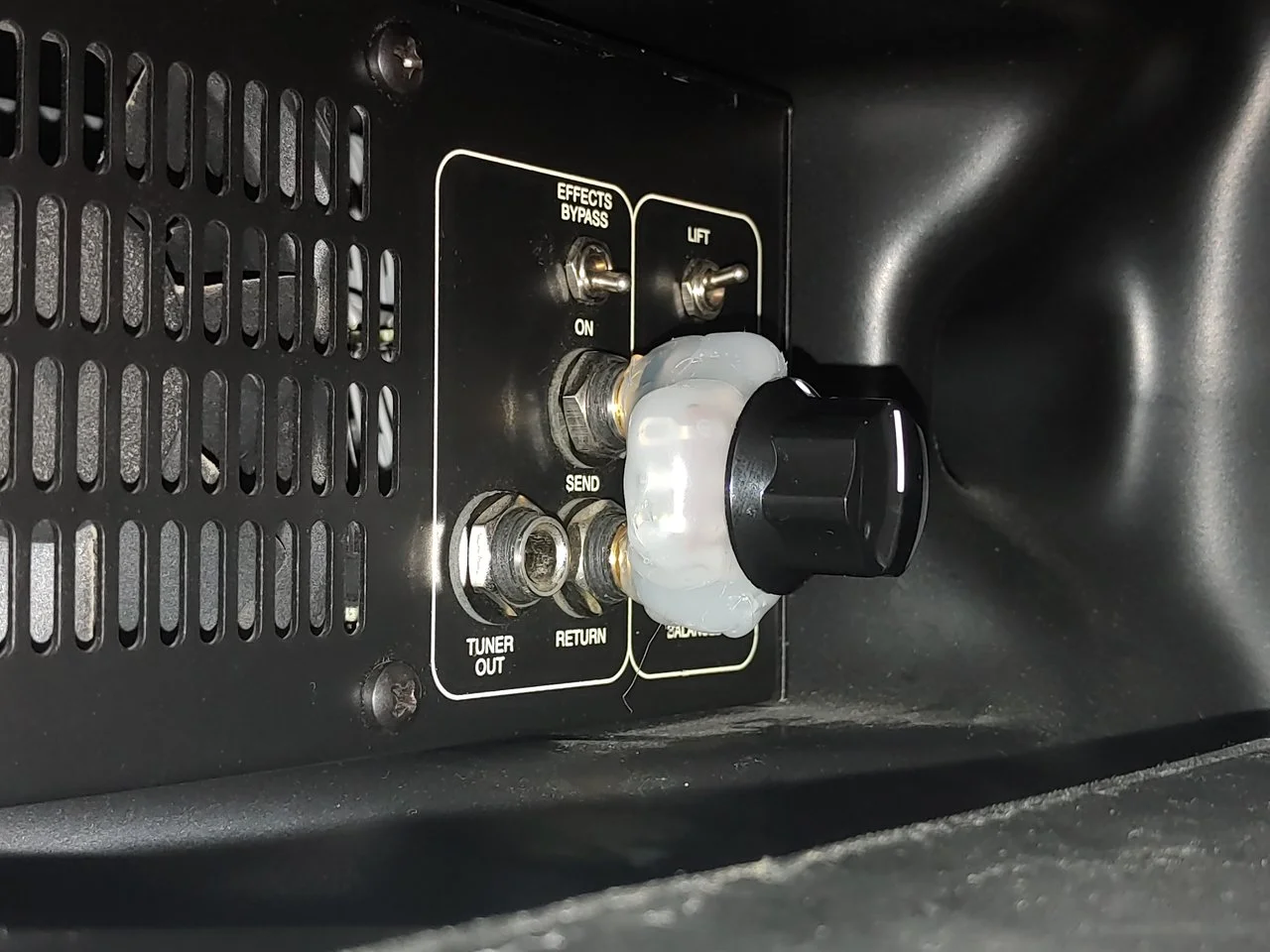

Der XLR bleibt frei, der Tuner Out ist damit leider nicht mehr nutzbar. Tuner hab ich aber auf meinem Board. Das Teil lebt so einfach hinten am M6 im Rack.
