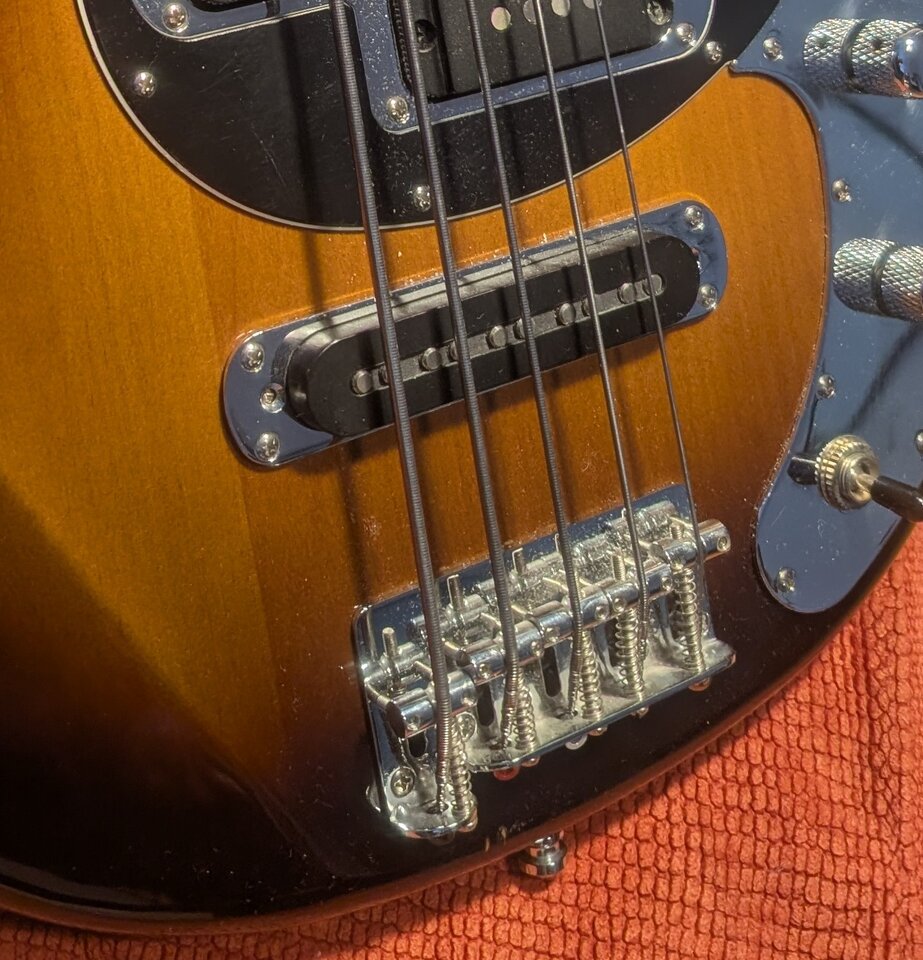

Heute habe ich meinen Funfsaiter gegen einen Viersaiter getauscht. Vielen Dank an den netten bassicer dafür! Dabei kam raus dass der J Pickup offenbar nicht original ist. Kann jemand sagen was für einer das ist?


Anhänge

  • PXL_20250823_161902133.jpg
    186,1 KB · Aufrufe: 77

  • #4.742
Heute habe ich meinen Funfsaiter gegen einen Viersaiter getauscht. Vielen Dank an den netten bassicer dafür! Dabei kam raus dass der J Pickup offenbar nicht original ist. Kann jemand sagen was für einer das ist?
Könnte ein Bassculture Mod sein. Ist der PU evtl brummfrei?

  • Like
Reaktionen: hui

  • #4.746

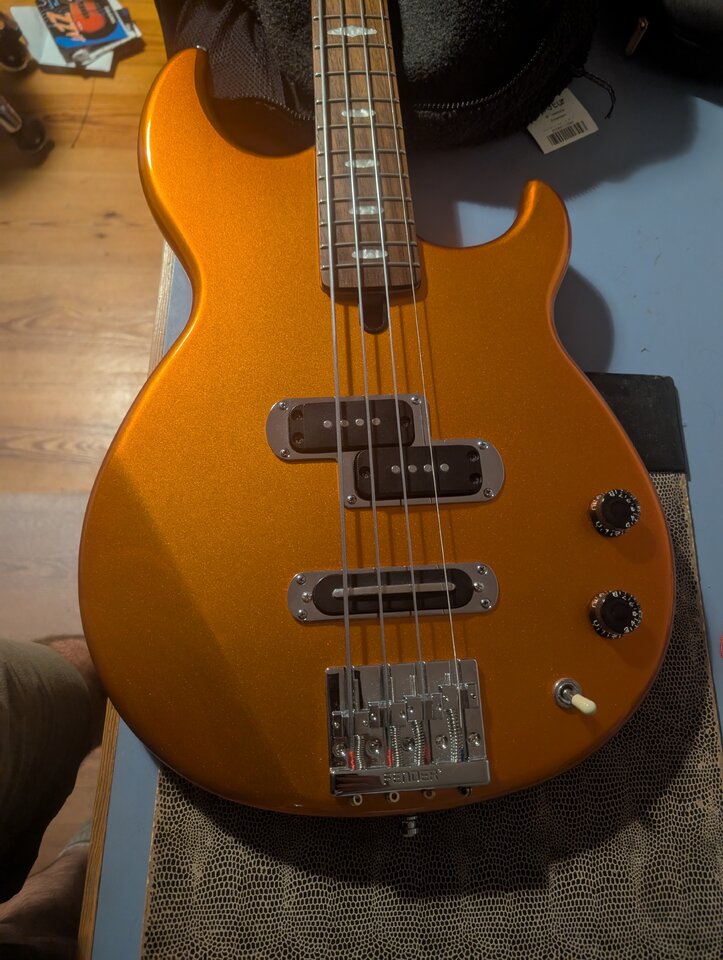

Kleine Frage zu meinem hübschen Neuzugang:

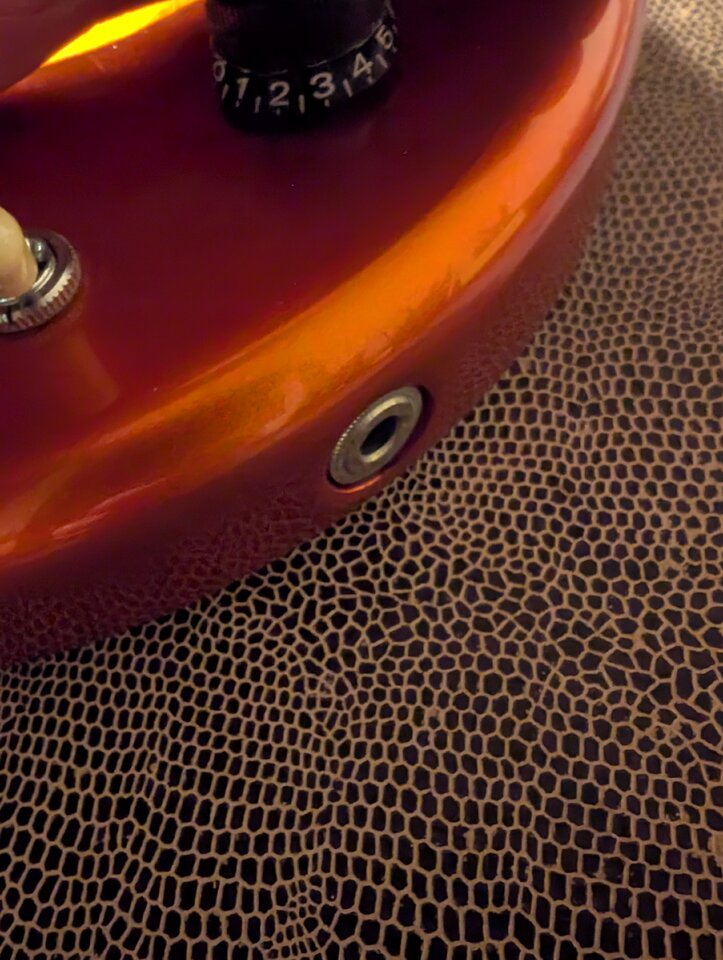

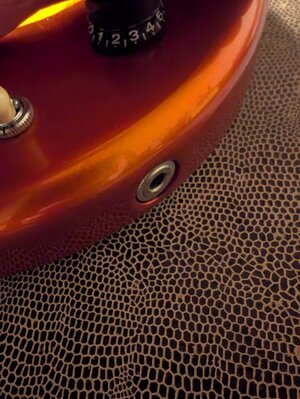

Die klinkenbuchse hat wohl ein Problemchen. Wenn man ein Kabel einsteckt, dann hört man nichts, ziehe ich das Kabel/Stecker ein paar mm wieder raus, dann kommt Sound.
Ich vermute dass die Zungen in der Buchse einen Weg haben . Kann man das hinbiegen oder einfach gleich eine neue einbauen?
Falls neu, weiß jemand wie das Teil genau heißt um es nachkaufen zu können?


Anhänge

  • PXL_20250908_202749054.jpg
    132,9 KB · Aufrufe: 27
  • PXL_20250908_202756243.jpg
    137,1 KB · Aufrufe: 27
  • #4.747
Kann man das hinbiegen oder einfach gleich eine neue einbauen?
Man kann das biegen - schau einfach mal ins Elektronikfach. Wenn aber schon 10-mal gebogen wurde (das merkst Du recht schnell), ist die Zunge lahm, und ich würde tauschen.

  • #4.748
Rohrbuchsen kann man nicht nachbiegen... Entweder hat die tatsächlich einen weg, oder der heiße Draht ist am falschen Kontakt angelötet.

  • Antwort hilfreich!
Reaktionen: Norskald und bassmeta
  • #4.749
Muss sehr wahrscheinlich eine neue Buchse rein.

  • Antwort hilfreich!
  • Like
Reaktionen: hui, Mudskipper und bassmeta
  • #4.750
Rohrbuchsen kann man nicht nachbiegen... Entweder hat die tatsächlich einen weg, oder der heiße Draht ist am falschen Kontakt angelötet.

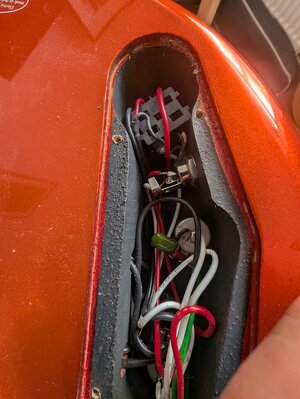

Kannst Du am Bild sehen ob das falsch angelötet ist? Es sieht für mich nicht so aus als wäre da schon Mal jemand dran gewesen.


Anhänge

  • PXL_20250909_091413452.jpg
    144,9 KB · Aufrufe: 69
  • #4.751
Kannst Du am Bild sehen ob das falsch angelötet ist? Es sieht für mich nicht so aus als wäre da schon Mal jemand dran gewesen.

Doch, das ist nicht die originale Buchse. Die Masse ist nicht an der langen Lötfahne angelötet, sondern an einem der kurzen Kontakte. Löte mal die Masse um und kuck, ob´s dann geht. Falls ja - super, falls nicht - heißen Draht da anlöten, wo jetzt die Masse ist.

  • Antwort hilfreich!
  • Like
Reaktionen: Funbasser, Basselfe66 und bassmeta
  • #4.752
Ganz herzlichen Dank! Ich melde mich mit Ergebnissen wieder

  • Like
Reaktionen: bassmansemi und Jogi68
  • #4.753
Doch, das ist nicht die originale Buchse. Die Masse ist nicht an der langen Lötfahne angelötet, sondern an einem der kurzen Kontakte. Löte mal die Masse um und kuck, ob´s dann geht. Falls ja - super, falls nicht - heißen Draht da anlöten, wo jetzt die Masse ist.
Krass, das passt auch genau auf die Fehlerbeschreibung.
Aber dann hat das seit dem Einbau dieser Buchse ja noch nie funktioniert.

  • Like
Reaktionen: Jogi68
  • #4.754
Krass, das passt auch genau auf die Fehlerbeschreibung.
Aber dann hat das seit dem Einbau dieser Buchse ja noch nie funktioniert.

Meine Vermutung ist: TRS-Buchse, Masse auf Tip, heiß auf Ring, Sleeve über Abschirmlack an Masse. Wenn der Stecker dann halb drin ist, kommt ein Signal... Hat also nie richtig funktioniert. 😬

  • #4.755

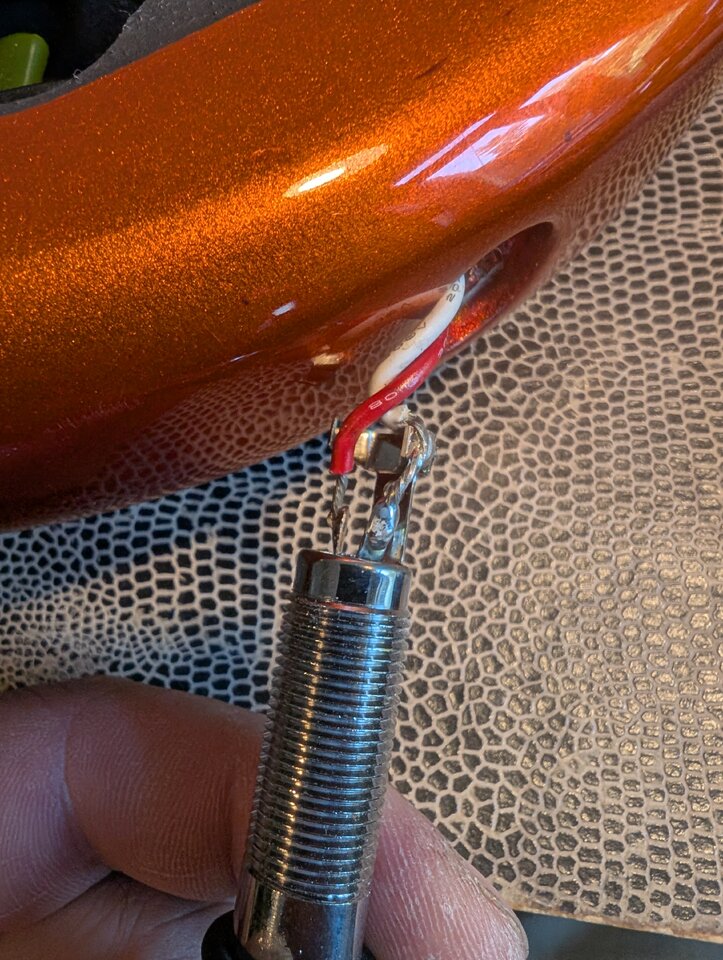

Also so sieht's derzeit aus. Das war vorher schlecht zu sehen, dass das weiße Kabel an zwei Stellen verlötet ist.


Anhänge

  • PXL_20250909_114454196.jpg
    188,3 KB · Aufrufe: 44
  • #4.757
Ich glaube allerdings, dann ist T=Masse, R=heiß, S=Masse...

  • #4.758
Ich habe jetzt erstmal ein bisschen gemessen.
Das rote Kabel geht ja zur Spitze des Steckers.
Dass weiße zum Shaft.

Nach ein bisschen rumprobieren habe ich vermutlich den Fehler nachgestellt.

Bei ganz reingestecktem Stecker steigt der wiederstand auf ca 12Ω über das Kabel zum roten (,kurzen Kontakt) gemessen. Zieht man ihn ein bisschen raus, dann sind es 0Ω

  • #4.760
Ich sag Mal Buchse defekt . Bestellen würde ich jetzt eine TS nicht TRS oder?
