2x 112er Cabs selbst bauen mit BH250

  • #161

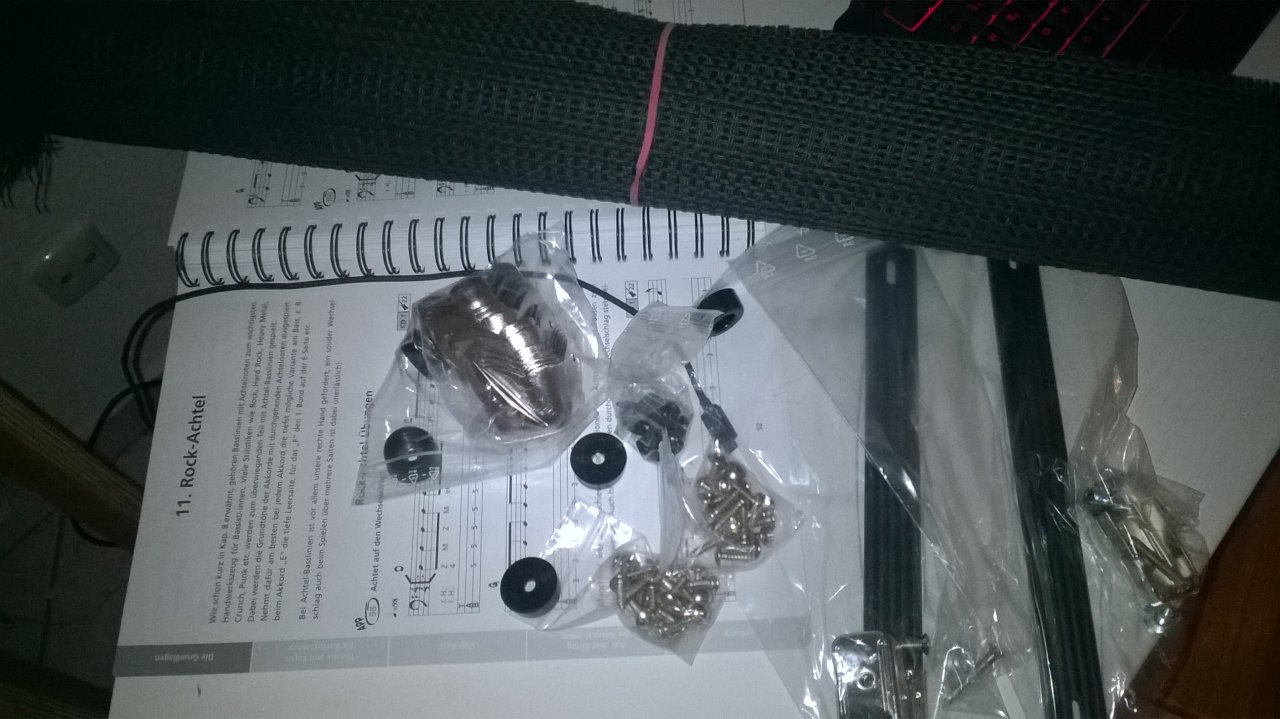

1. Juhu, die erste Hardware ist eingetroffen. Hier seht ihr die Metallecken, Füße, zwei Griffe und die Frontbespannung. Der grob gewebte starke Stoff gefällt mir sehr gut.

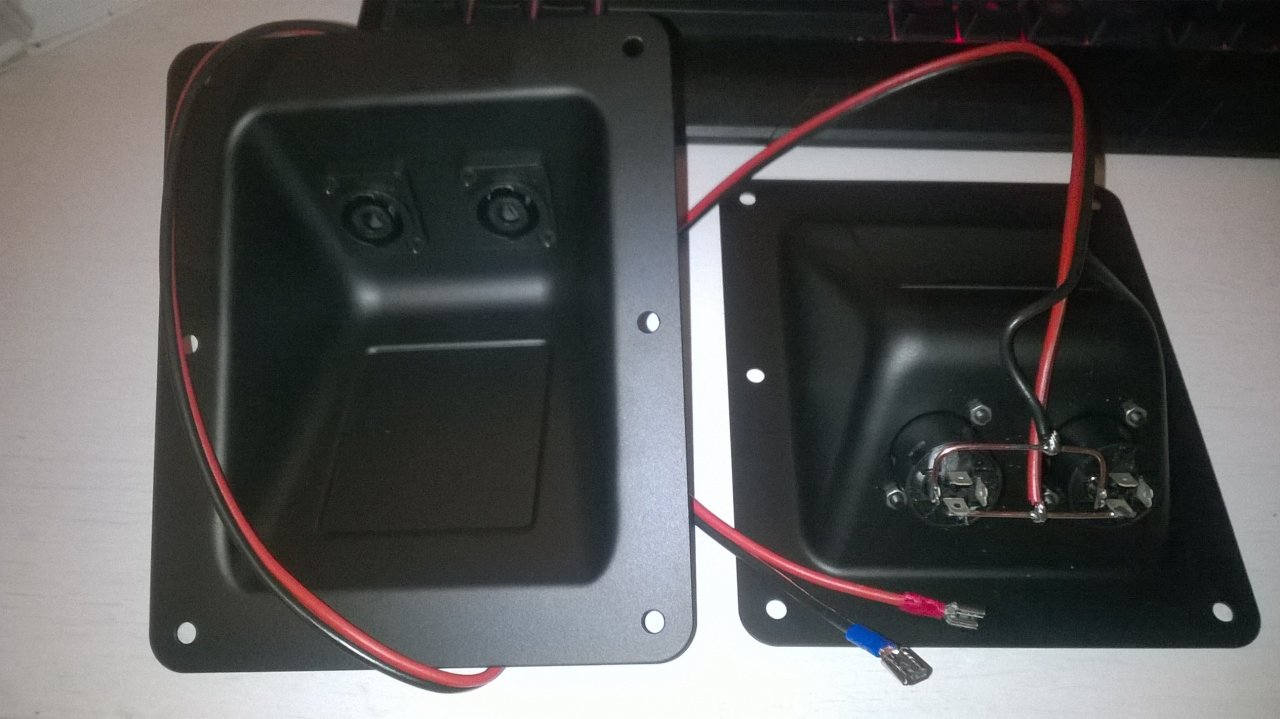

2. Die fertig aufgebauten Anschlußterminals mit parallel geschalteten Speakonstecker von FMC sind da. Respekt Hans, das nenne ich mal saubere Arbeit! :bier:


Anhänge

  • WP_20161115_001.webp
    89,9 KB · Aufrufe: 253
  • WP_20161117_001.webp
    58,3 KB · Aufrufe: 260
  • Like
Reaktionen: Gast62174

  • #162
Schön zu sehen wenn eine oder zwei Boxen entstehen :-)

  • #163
Schön zu sehen wenn eine oder zwei Boxen entstehen :-)
Bei soviel Zuspruch kann ja nichts mehr schief gehen. :great:

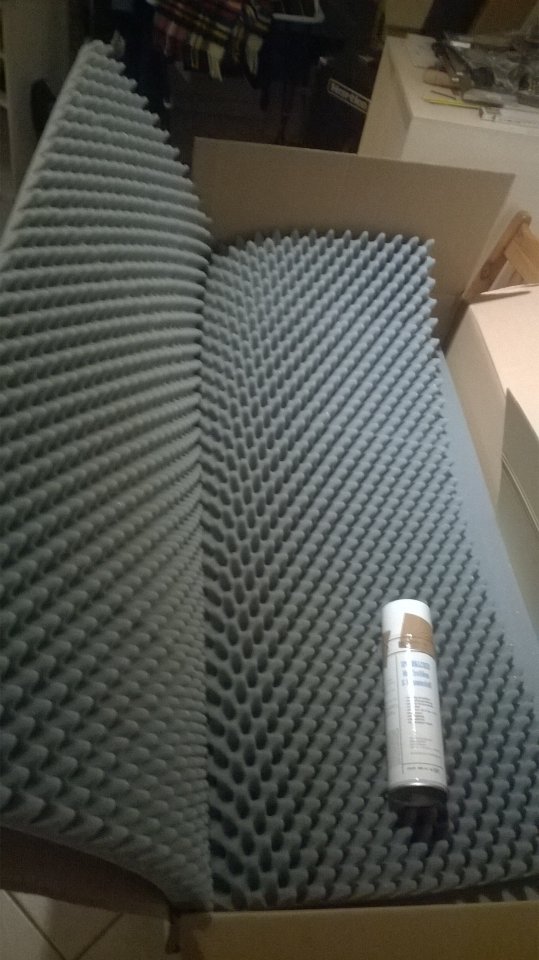

Anbei noch der 4cm Akustiknoppenschaumstoff zum dämmen der Seiten.

Leider fehlt noch Beize, Lack und ein 12r Rundfräser um wirklich weiterzukommen.
Also muss ich mich noch in Geduld üben.


Anhänge

  • WP_20161117_002.webp
    50,9 KB · Aufrufe: 235
  • Like
Reaktionen: f_luxus und Gast62174

  • #165
Das Noppenzeuch is recht gut zum Ausfüttern von Cases, oder um einen Raum akustisch
"trocken" zu kriegen, aber als Dämmung für eine Box scheiden sich da etwas die Geister.
Nix für ungut... mögen die guten Geister mit dir sein und die bösen nicht gegen dich. :bier:

  • #166
Man kann es auch gut zum Verschließen von Bassreflex-Öffnungen nehmen oder zum Fixieren von Empfängern und Akkus in Flugmodellen oder zum Verpacken von zerbrechlichen Ebay-Artikeln, das wären nach meiner bescheidenen Meinung schonmal 3 weitere sinnvollere Anwendungen...

Abdichtung von alten Doppelfenstern im Winter wäre auch noch was, sieht aber shice aus!

...ach ja,und zwischen Amp und Box verhindert das Zeug wirkungsvoll ein Verrutschen (wenn der Amp nicht zuuuuu leicht ist); sollte man sich aber verkneifen, wenn der Amp unten Kühlöffnungen hat...

Für mitgenommene Weizenbiergläser eine hervorragende Transportsicherung. Aus eigener Erfahrung muss ich aber dazu raten, die Gläser vor dem nächsten Gig rauszunehmen...

Zuletzt bearbeitet:
  • #167
Einen Woofer braucht man laut Wikipedia nicht Dämpfen da die Wellen zu lang sind. Aber eine Dämmung an den Wänden soll den Sound etwas entboxen.
Da ich damit keine Erfahrung habe, verlasse ich mich darauf wie die Profis es machen. Wie z.b beim Hans.

  • #168
Einen Woofer braucht man laut Wikipedia nicht Dämpfen da die Wellen zu lang sind. Aber eine Dämmung an den Wänden soll den Sound etwas entboxen.
Da ich damit keine Erfahrung habe, verlasse ich mich darauf wie die Profis es machen. Wie z.b beim Hans.

So die Theorie.
Da auch auch tiefe und hohe Mitteltöne im Spiel sind, sieht die Sache schon anders aus.

  • #169
Da die 4 cm recht dick sind am bestern erst mal nur die gegenüberliegenden Wände dämmen. Rückwand ist wichtig.
Stehende Wellen verhindert der Noppenschaum an den Wänden nicht aber wie Du selber schon sagst "entboxen"
MItten und Höhenreflektionen innerhalb der Box bekommt man damit gut in Griff. Wurde irgendwann ein paar Posts vorher glaub ich schon erwähnt
dass man stehende Wellen am besten mit Dämmwatte wie Sonofill etc. in der Gehäusemitte bekämpft. Ich würde die Box erst mal fertigbauen und schauen wie das mit dem Noppenschaum so wird und dann kannst Du immer noch weitere Maßnahmen ergreifen falls es nicht wie gewünscht klingen sollte.

  • Like
Reaktionen: rolock, Willie und bubueye
  • #170
Einen Woofer braucht man laut Wikipedia nicht Dämpfen da die Wellen zu lang sind. Aber eine Dämmung an den Wänden soll den Sound etwas entboxen.
Da ich damit keine Erfahrung habe, verlasse ich mich darauf wie die Profis es machen. Wie z.b beim Hans.
Woofer verarbeiten aber nur Frequenzen bis max 200 Hz. Und da hast du recht. Eine Box fürn bass muss aber auch andere Frequenzen verarbeiten. Und da brauchts die richtige Dämmung. Mach dir aber keinen zu grossen Kopf. Ich hab's bei meinen Boxen einfach ausprobiert bis es passte. Musste die Box ja nicht zum Zeitpunkt x fertig haben.

  • #171
Ich hab's bei meinen Boxen einfach ausprobiert bis es passte.
Wobei ausprobieren bedeutet, dass man die Box wieder öffnen muss, irgendwie das Dämmpfungsmaterial platzieren muss, dann die Box wieder schließen muss. Meistens heißt das ja Speaker raus und wieder rein oder Griffschalen ab und wieder dran. Dass ist schon auf die Dauer lästig, und so redet man sich leicht ein, dass nach dem dritten Versuch bereits ein Optimum erreicht ist. Man kann sich sowieso ja nicht mehr erinnern, wie denn nun Versuch 1 im Vergleich zu Versuch 3 geklungen hat.

Hier hat @rolock einen großen Vorteil: Er baut zwei Boxen! Genug Geduld vorausgesetzt besteht hier grundsätzlich die Chance, die optimale Dämpfung durch systematische Versuche zu finden. Das ist gut, denn eine theoretische "golde Dämpfungsregel", die ein allgemeingültig optimales Ergebnis bringt, gibt es nicht: Dämpfen ist Geschmacksache!

  • Like
Reaktionen: rolock
  • #172
Ich würde die Box erst mal fertigbauen und schauen wie das mit dem Noppenschaum so wird und dann kannst Du immer noch weitere Maßnahmen ergreifen falls es nicht wie gewünscht klingen sollte.
Genug Geduld vorausgesetzt besteht hier grundsätzlich die Chance, die optimale Dämpfung durch systematische Versuche zu finden.
Genau das hatte ich auch so vor, danke!

  • #173
Die Anschlußterminals von @FMC sind recht groß und bieten nebenbei eine gute Möglichkeit nachträglich Dämmmaterial hinzufügen oder zu entnehmen. Die Position der Terminals habe ich extra so angeordnet, das ich guten Zugriff auf die richtige Stelle haben werde. ;-)

  • #174
Wobei ausprobieren bedeutet, dass man die Box wieder öffnen muss, irgendwie das Dämmpfungsmaterial platzieren muss, dann die Box wieder schließen muss. Meistens heißt das ja Speaker raus und wieder rein oder Griffschalen ab und wieder dran. Dass ist schon auf die Dauer lästig, und so redet man sich leicht ein, dass nach dem dritten Versuch bereits ein Optimum erreicht ist. Man kann sich sowieso ja nicht mehr erinnern, wie denn nun Versuch 1 im Vergleich zu Versuch 3 geklungen hat.

Hier hat @rolock einen großen Vorteil: Er baut zwei Boxen! Genug Geduld vorausgesetzt besteht hier grundsätzlich die Chance, die optimale Dämpfung durch systematische Versuche zu finden. Das ist gut, denn eine theoretische "golde Dämpfungsregel", die ein allgemeingültig optimales Ergebnis bringt, gibt es nicht: Dämpfen ist Geschmacksache!
Ich hatte es mir da einfach gemacht. Die komplette hintere Wand war bei mir rausnehmbar. (http://wkla.no-ip.biz//pages/diy/amps/sowhat-400/wk-400-combo-3.php letztes Bild) Die hintere Wand hab ich dann mit langen m5 Schrauben und Einschlagmuttern befestigt und mit einer ordentlichen Fugendichtung versehen. Dann konnte ich die Dämmung leicht ein/umbauen und es ging verhätlnismäßig schnell. Ich hab dann per Mikro und MP3 immer das geliche Stück über die Box laufen lassen und dabei versucht immer die geiche Umgebung zu schaffen. Ja, man braucht dafür einen haufen Zeit aber es lohnt sich. Erst später hab ich dann auf den hinteren Decken den Tolex drauf gemacht und dann das ganze eingeleimt. Durch den Tolex sieht man die Schraubenlöcher nicht mehr und der Leim macht das ganze richtig dicht. Der Klang hat sich allerdings (ich vermute durch den Tolex) doch noch ein klein bisschen verändert. Aber das sind schon hustende Flöhe, kann man nur mit dem Kopfhörer bemerken.

  • Like
Reaktionen: rolock
  • #175
Ich hatte es mir da einfach gemacht. Die komplette hintere Wand war bei mir rausnehmbar. (http://wkla.no-ip.biz//pages/diy/amps/sowhat-400/wk-400-combo-3.php letztes Bild) Die hintere Wand hab ich dann mit langen m5 Schrauben und Einschlagmuttern befestigt und mit einer ordentlichen Fugendichtung versehen. Dann konnte ich die Dämmung leicht ein/umbauen und es ging verhätlnismäßig schnell. Ich hab dann per Mikro und MP3 immer das geliche Stück über die Box laufen lassen und dabei versucht immer die geiche Umgebung zu schaffen. Ja, man braucht dafür einen haufen Zeit aber es lohnt sich. Erst später hab ich dann auf den hinteren Decken den Tolex drauf gemacht und dann das ganze eingeleimt. Durch den Tolex sieht man die Schraubenlöcher nicht mehr und der Leim macht das ganze richtig dicht. Der Klang hat sich allerdings (ich vermute durch den Tolex) doch noch ein klein bisschen verändert. Aber das sind schon hustende Flöhe, kann man nur mit dem Kopfhörer bemerken.

Im Prinzip mache ich das gleiche mit den Anschlußterminals. Die sind groß genug um bequem in den Innenraum zu kommen und man hat nur 6x 4mm Schrauben mit Einschlagmuttern in der Rückseite. So kann die Box komplett fertig gebaut und dann abgestimmt werden. :idee:

  • #176
Heute war ich fleißig! :D

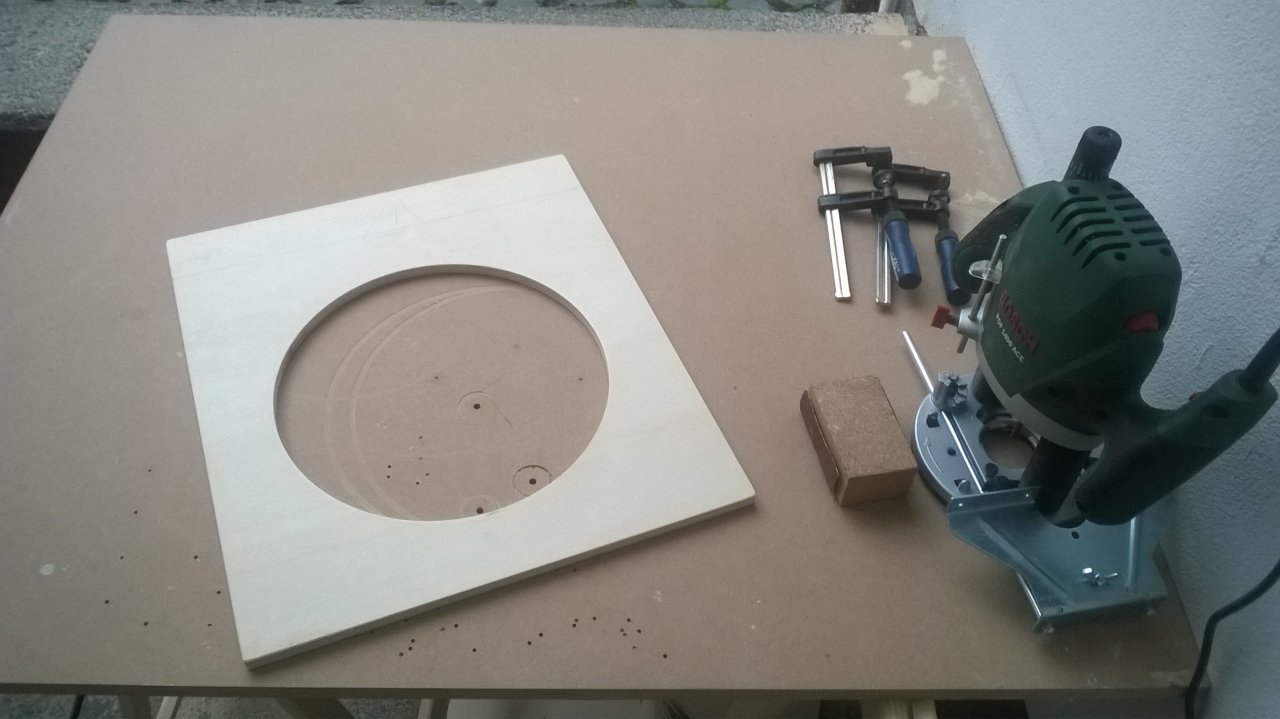

1. 28,5cm Öffnungen für die 12" Speaker in die Schallwände gefräst.

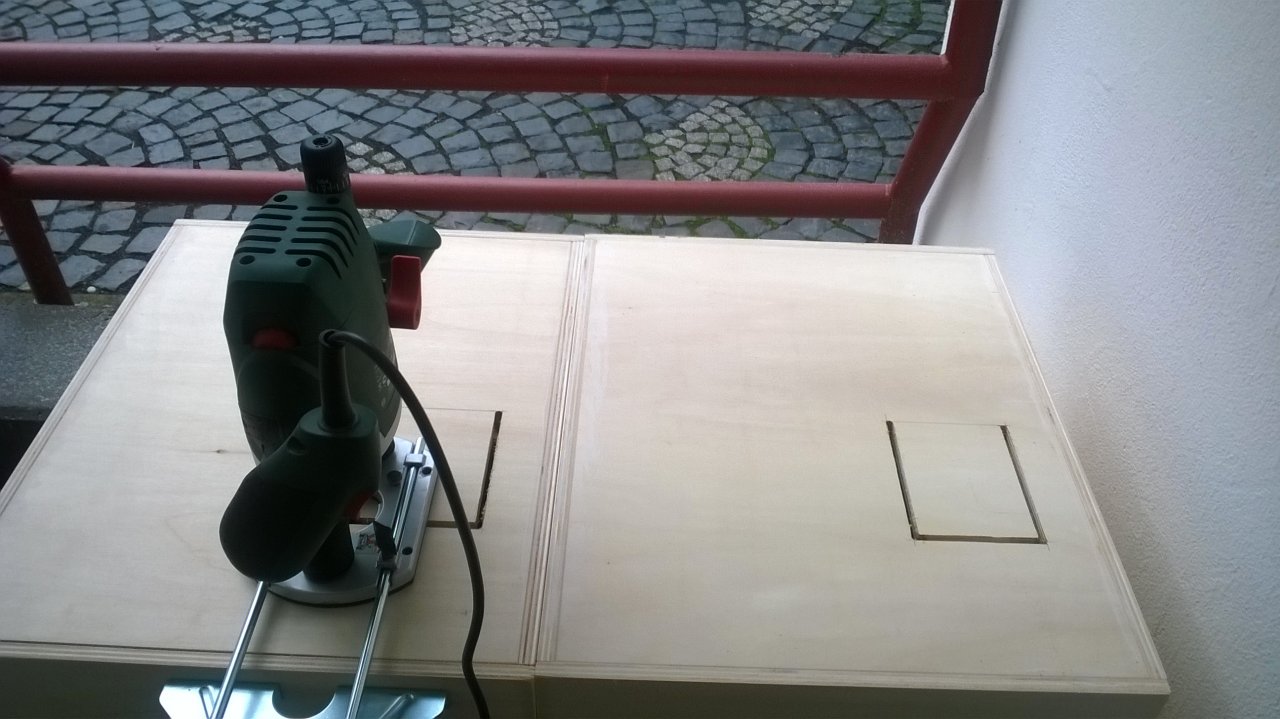

2. Öffnungen für die Anschlußterminals vom Hans fräsen.

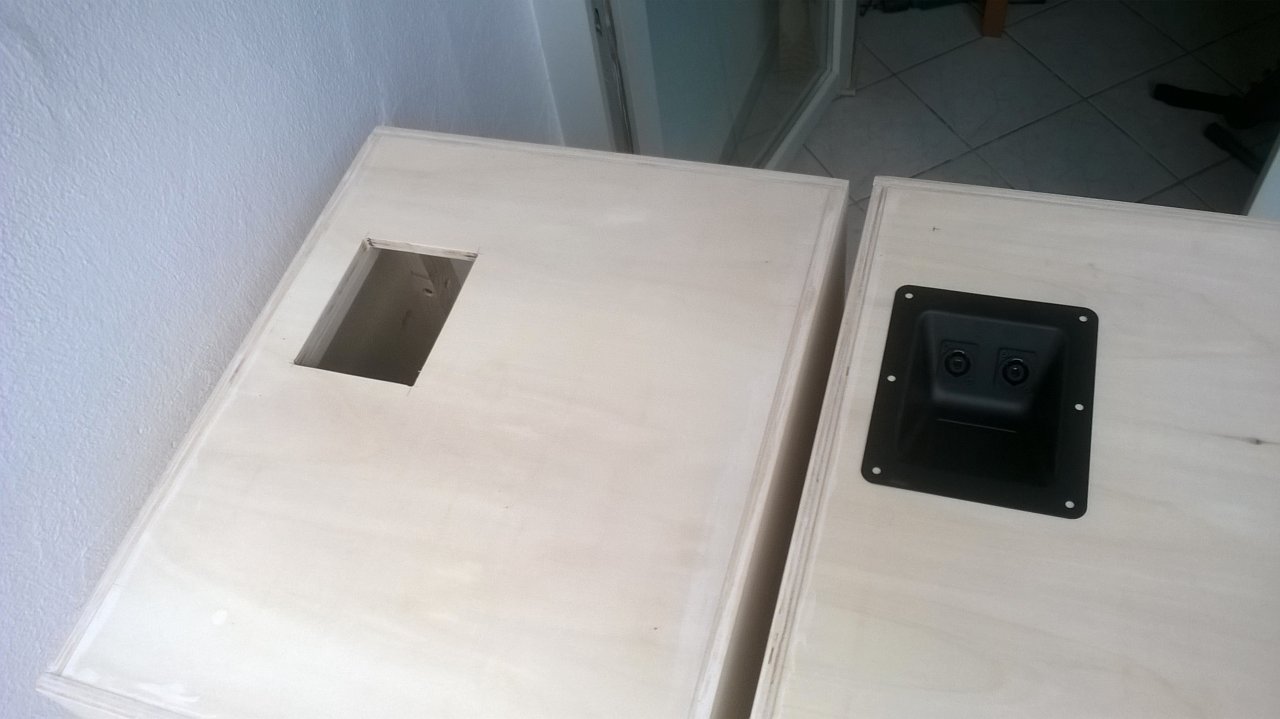

3. Anschlußterminals passen nun perfekt.

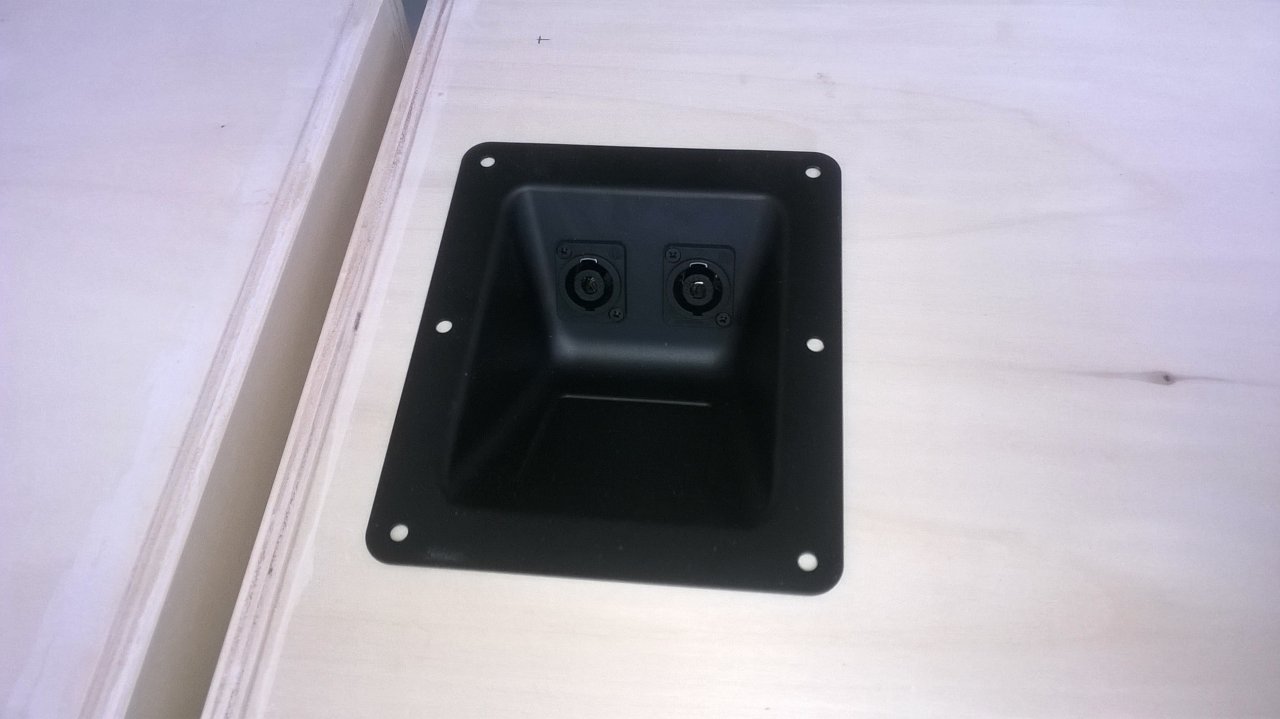

4. So sieht ein Anschlußterminal im Detail aus.

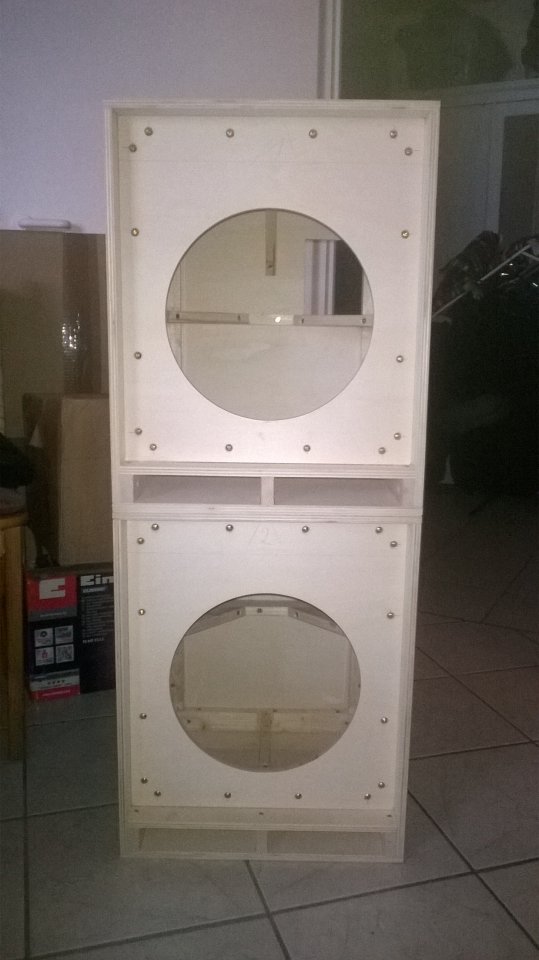

5. Stack mit montierten Schallwänden.

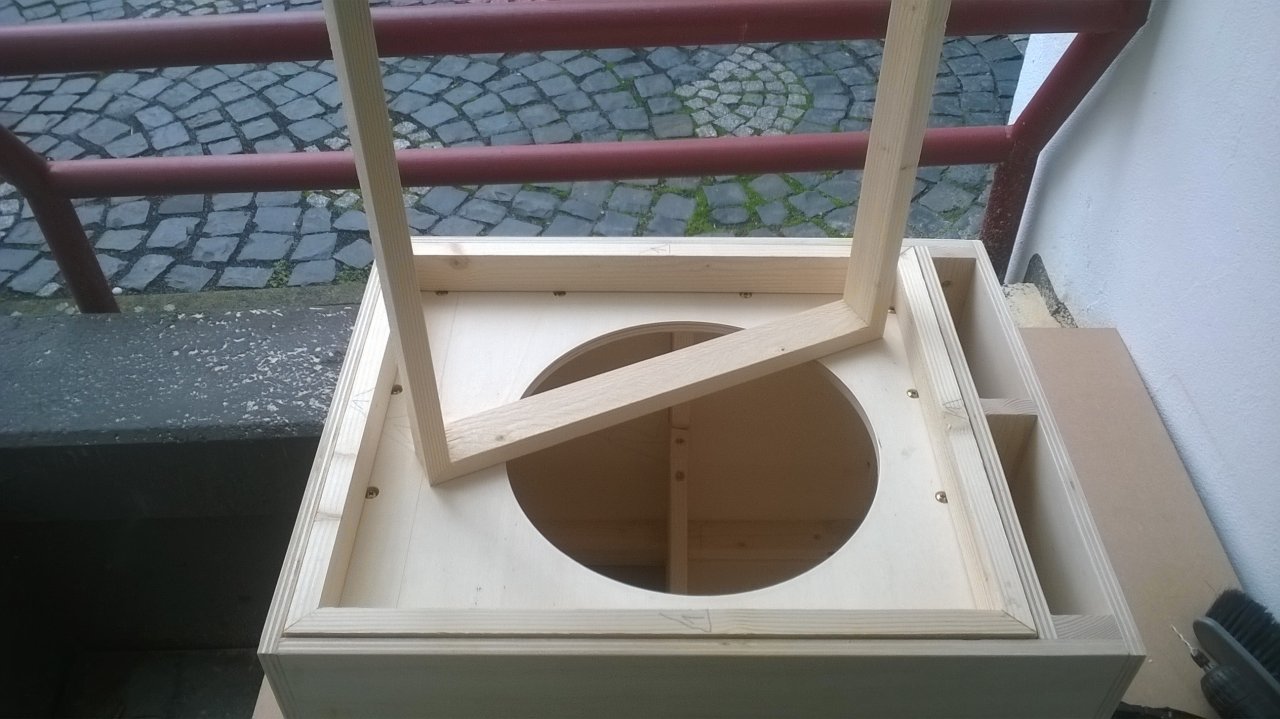

6. Rahmen für die Frontbespannung eingepasst.

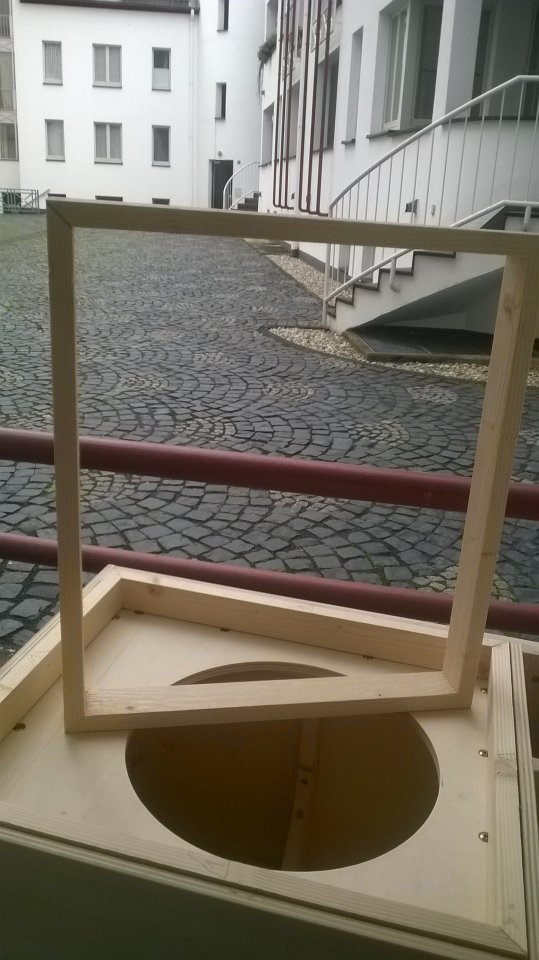

7. Nochmal der Rahmen aber hochkant.

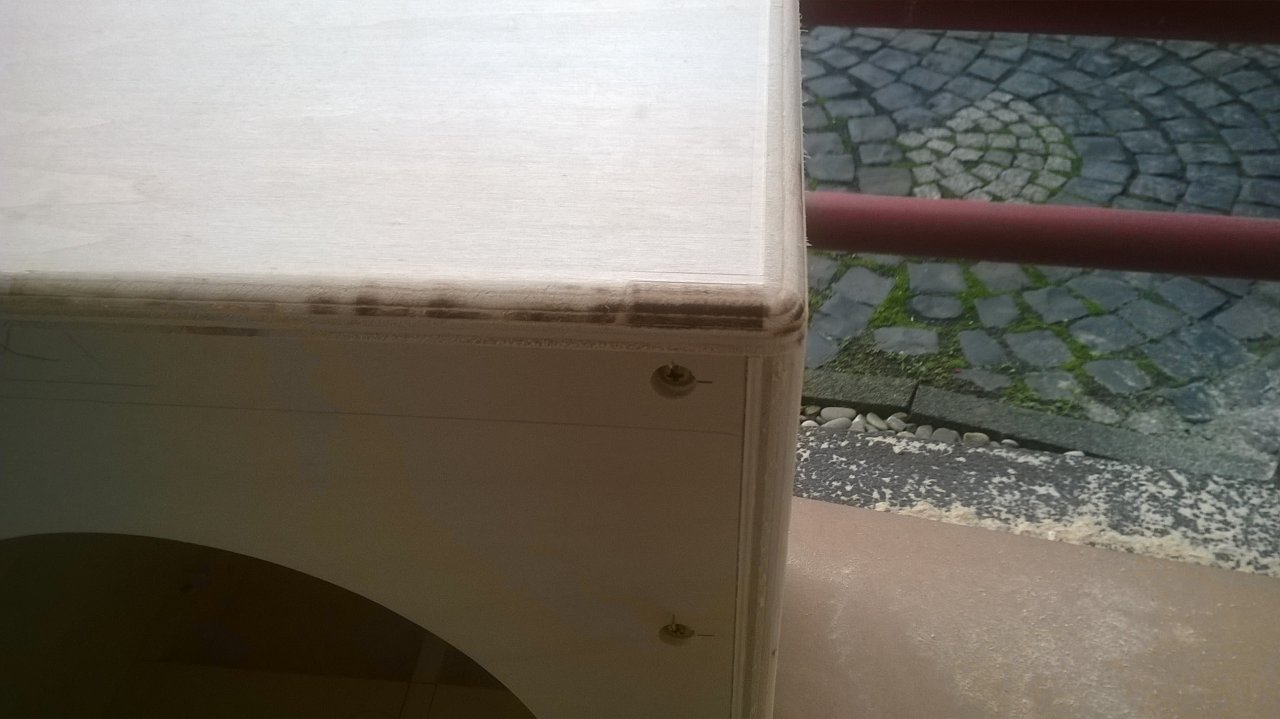

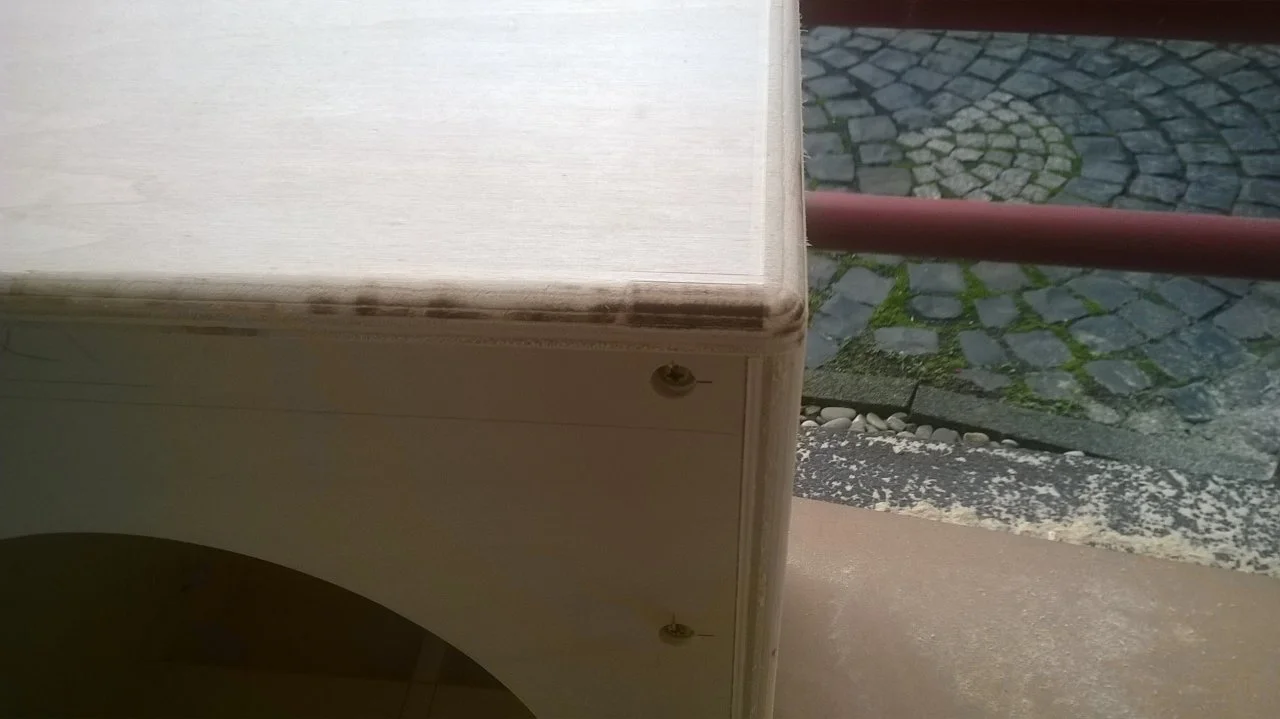

8. Rundungen an den Ecken gefräst, damit keine scharfen Kanten übrig bleiben und die Metallecken passen.

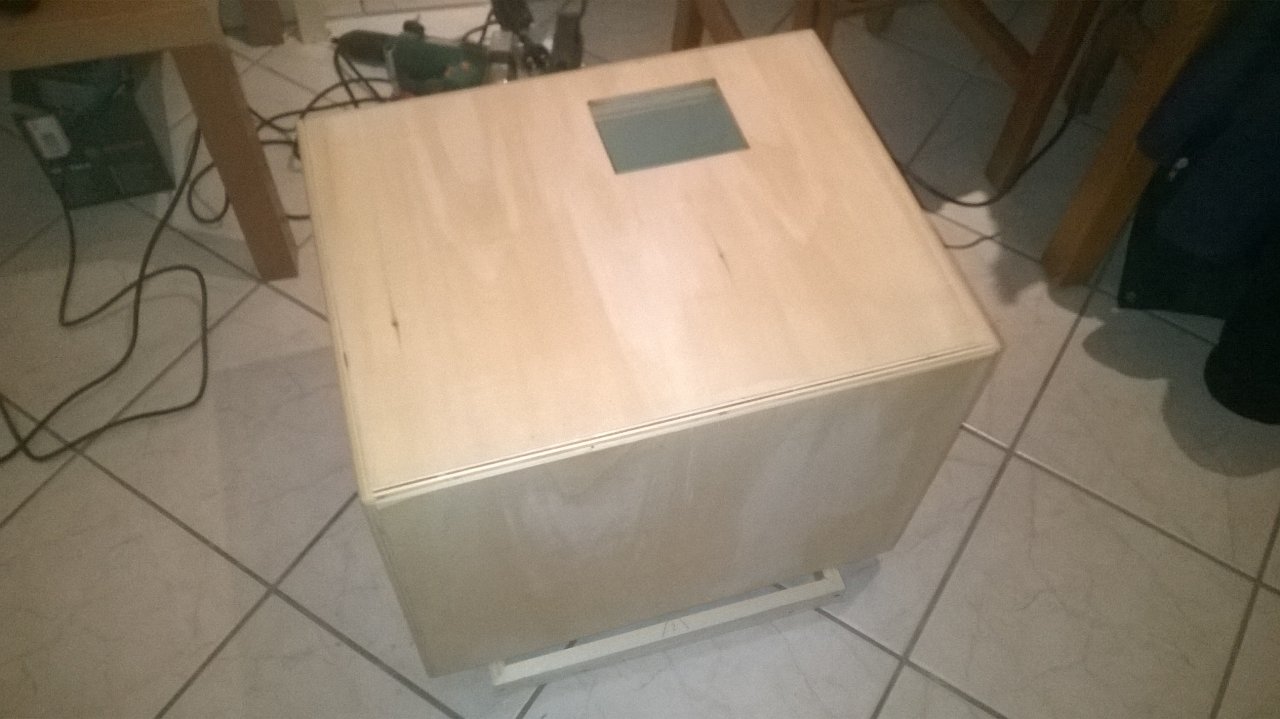

9. Erster Grundschliff und einmal gewässert bitte. Es soll ja eine schöne Oberfläche geben.


Anhänge

  • WP_20161119_001.webp
    49,8 KB · Aufrufe: 244
  • WP_20161119_002.webp
    79,5 KB · Aufrufe: 247
  • WP_20161119_003.webp
    38,7 KB · Aufrufe: 241
  • WP_20161119_004.webp
    29,9 KB · Aufrufe: 243
  • WP_20161119_005.webp
    29,7 KB · Aufrufe: 260
  • WP_20161119_006.webp
    81,1 KB · Aufrufe: 240
  • WP_20161119_007.webp
    64,4 KB · Aufrufe: 248
  • WP_20161119_008.webp
    58,1 KB · Aufrufe: 249
  • WP_20161119_009.webp
    56,2 KB · Aufrufe: 277
  • Like
Reaktionen: Gast60969, claudio, bubueye und 3 andere
  • #177
Sehr schön. Saubere Arbeit.

  • Like
Reaktionen: claudio
  • #179
Das alles realisiere ich übrigens in einer 35m² Wohnung! Dank kleiner Miniterrasse geht das auch. :D

  • Like
Reaktionen: Majbass, f_luxus und Gast62174
  • #180
Weiter gehts:

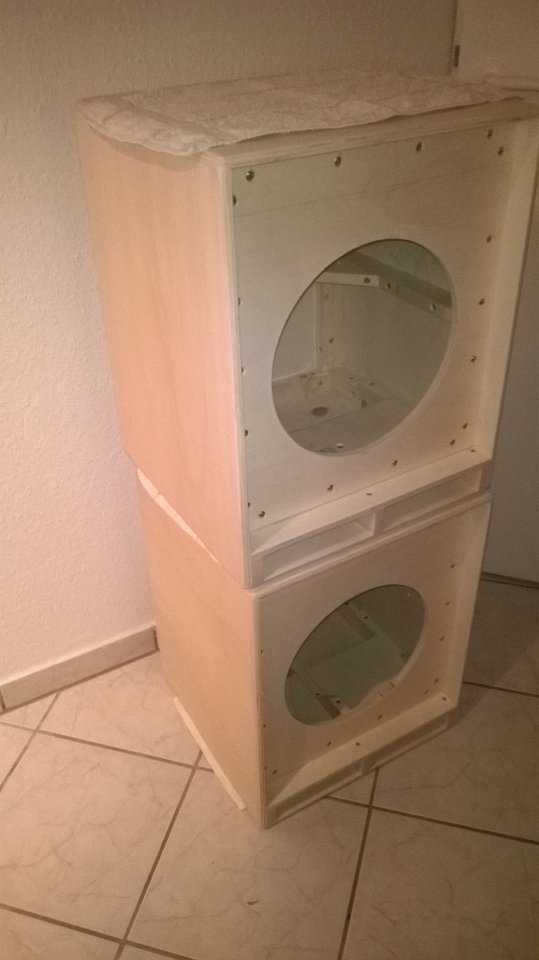

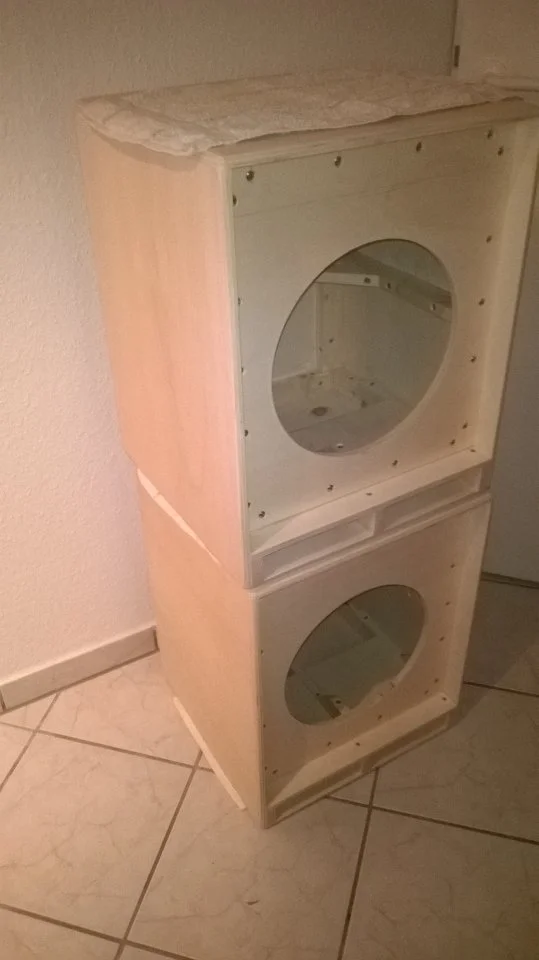

1. Ein Kinderpopo ist dagegen eine Mondlandschaft. Allerdings ist die Oberfläche gerade so empfindlich wie ein rohes Ei.

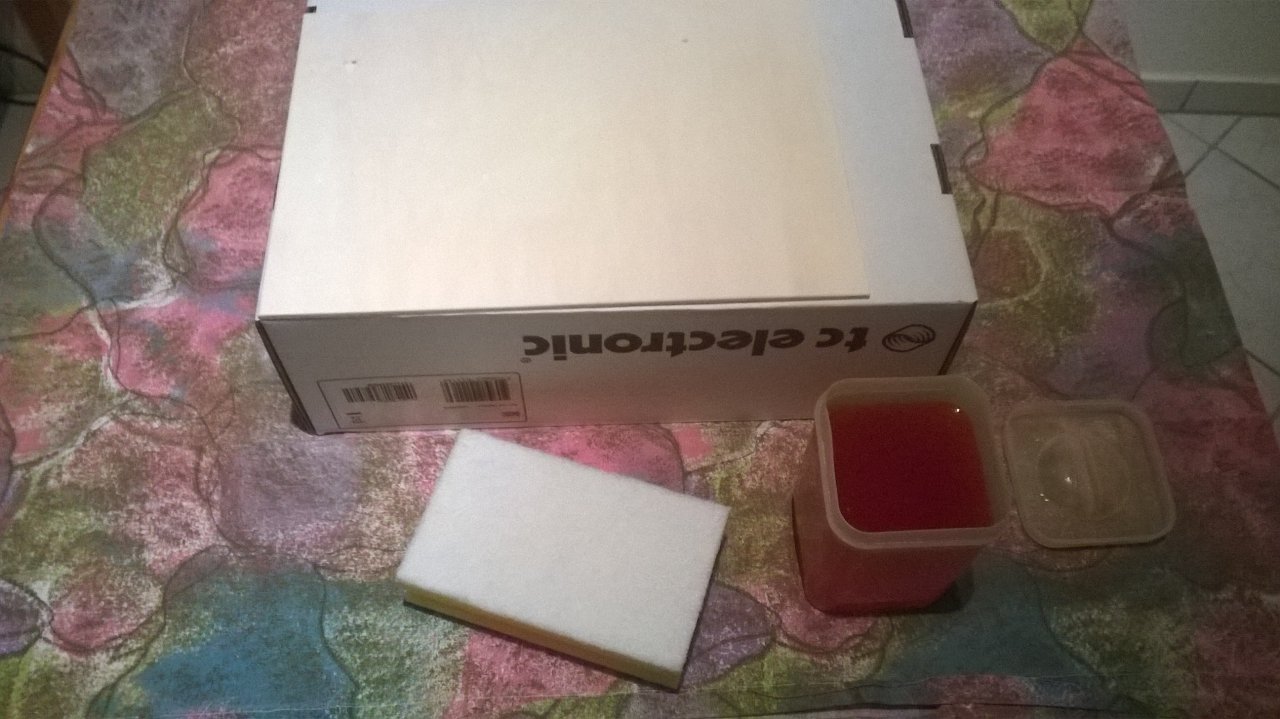

2. Beize ist angemischt und das Probebrettchen liegt bereit.

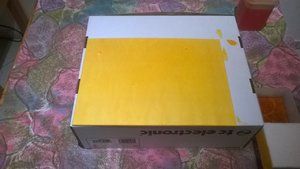

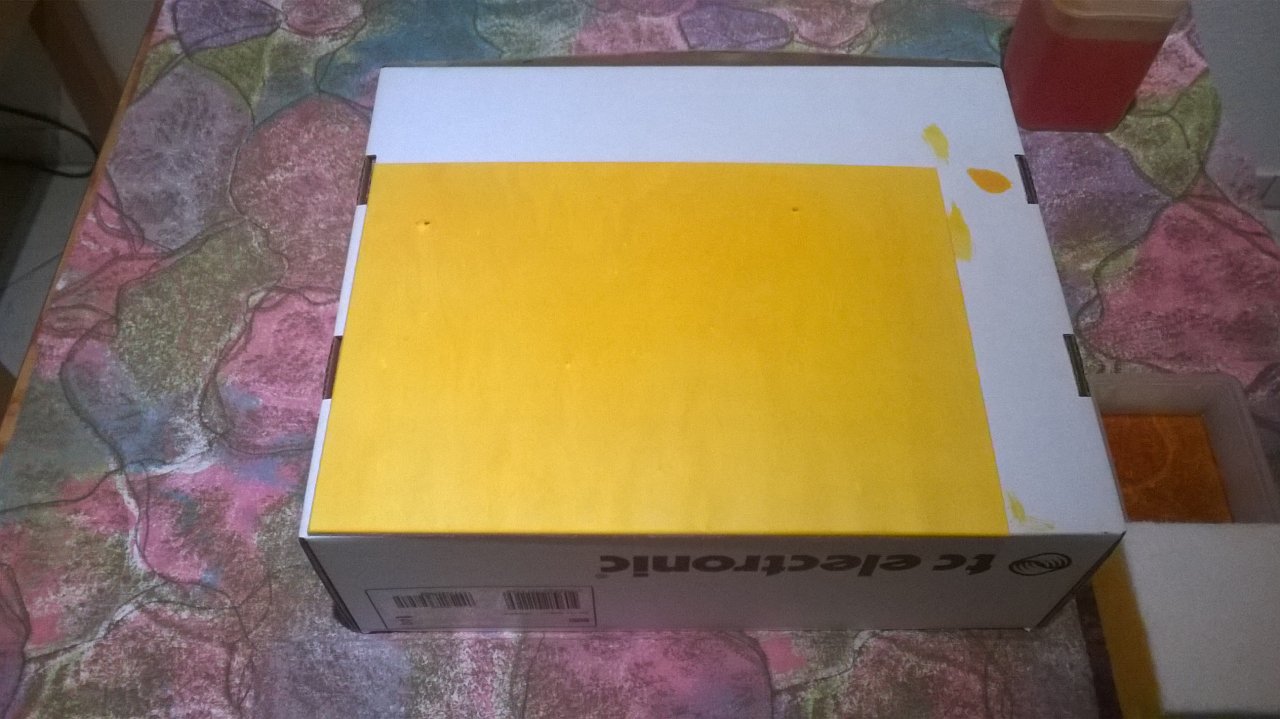

3. Probe ist gebeizt.

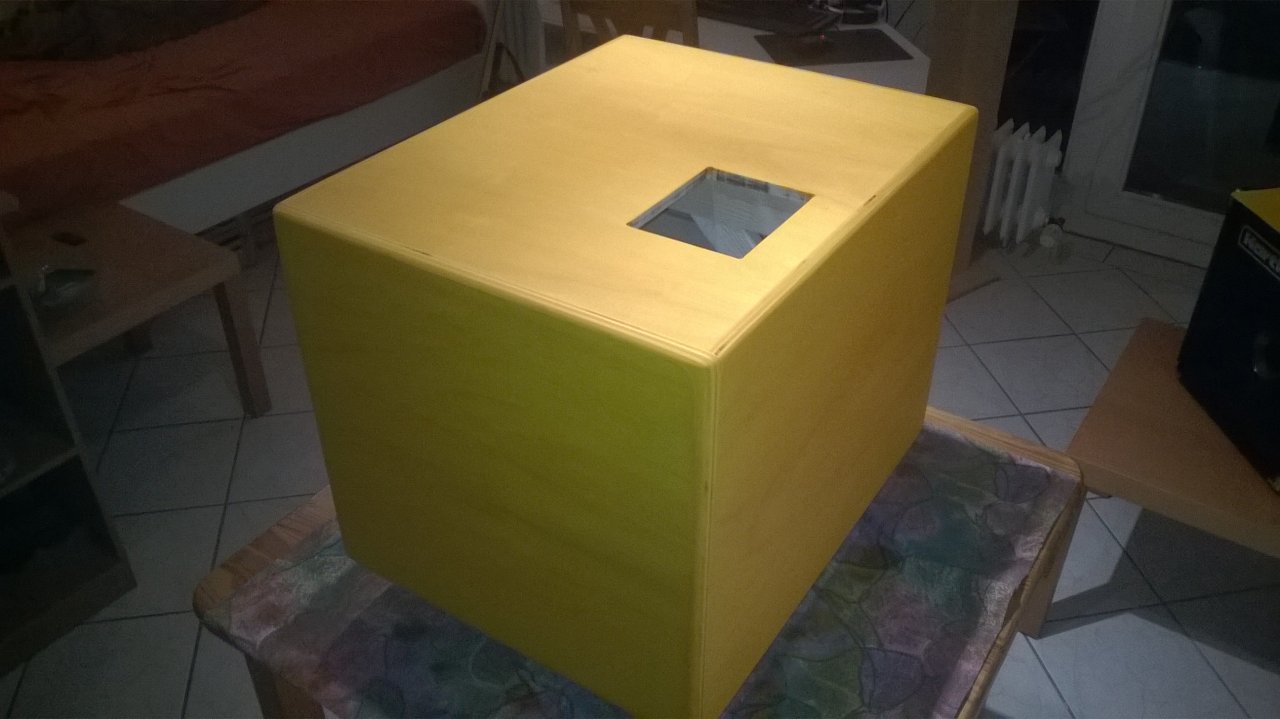

4. Und so gelblich wird wird die Box. Sie schimmert fast schon golden.


Anhänge

  • WP_20161121_004.webp
    29 KB · Aufrufe: 245
  • WP_20161121_006.webp
    90,5 KB · Aufrufe: 243
  • WP_20161121_007.webp
    87,7 KB · Aufrufe: 241
  • WP_20161121_008.webp
    42,1 KB · Aufrufe: 272
  • Like
Reaktionen: Majbass, Gast60969, claudio und 5 andere
