2x 112er Cabs selbst bauen mit BH250


  • #122
Tag 2.

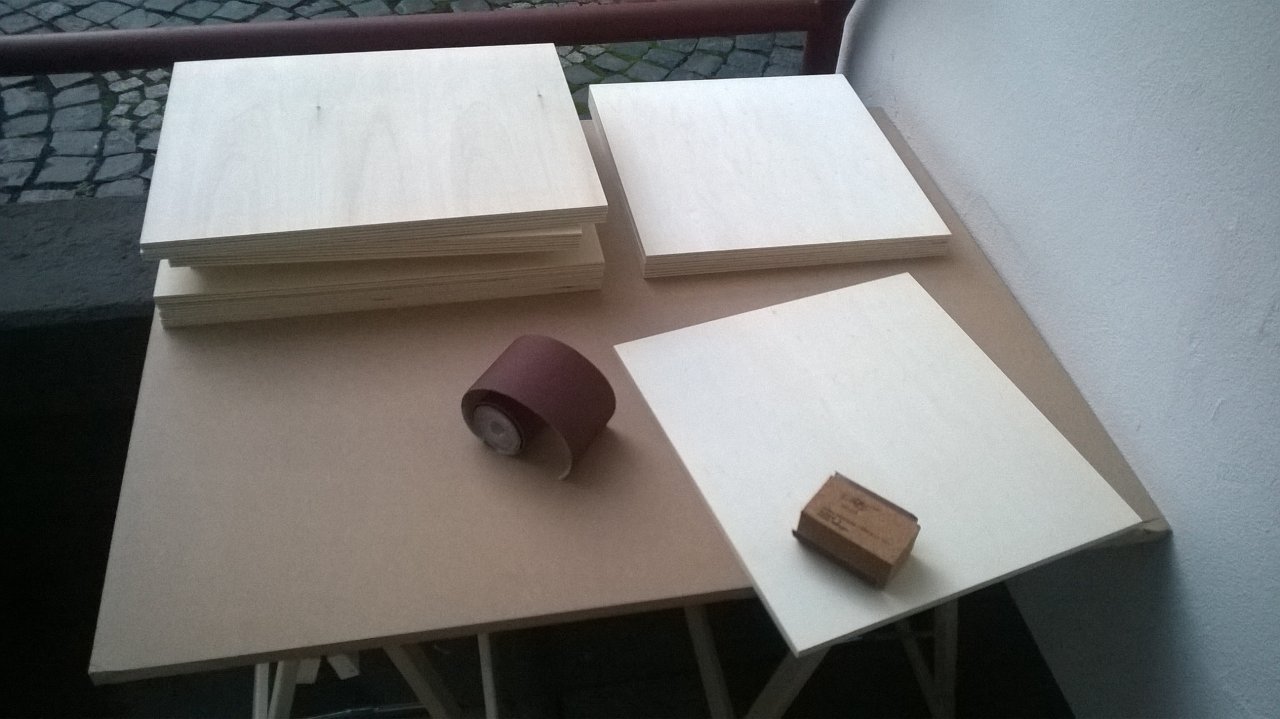

1. Alle Kanten geschliffen, damit saubere Verleimungen entstehen.

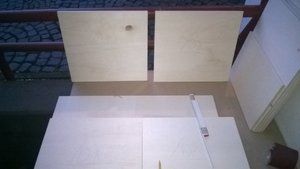

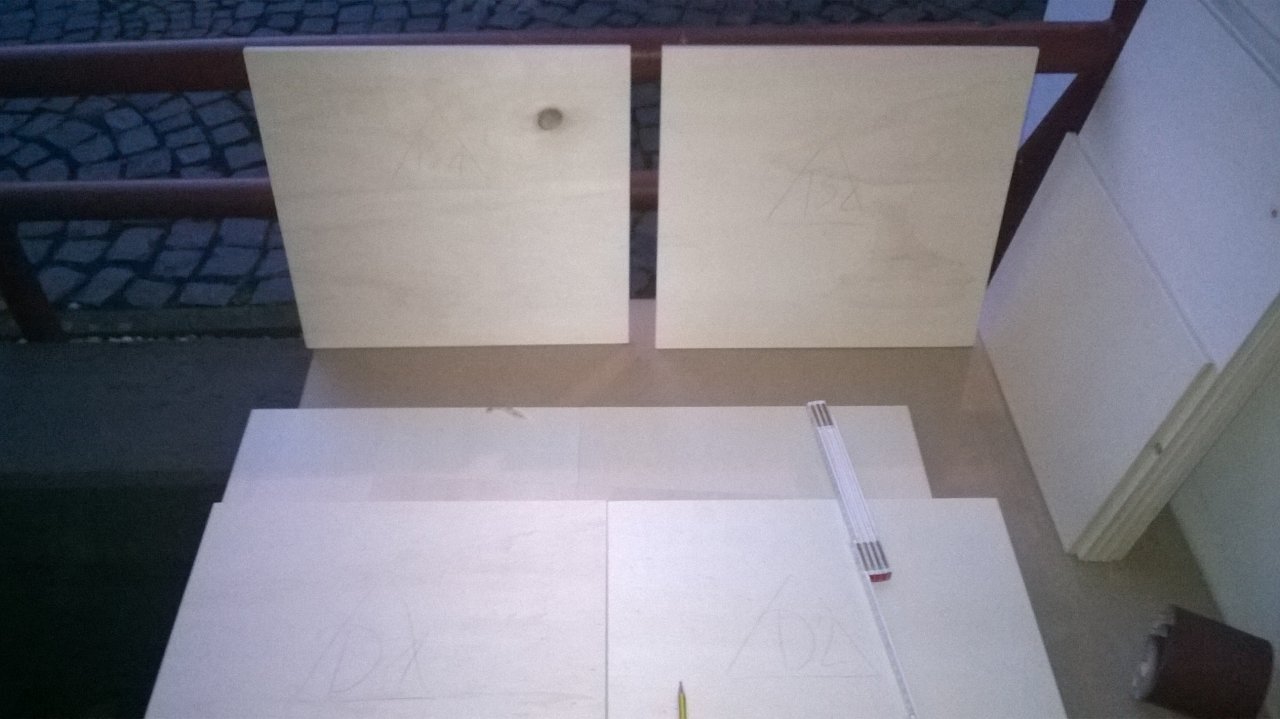

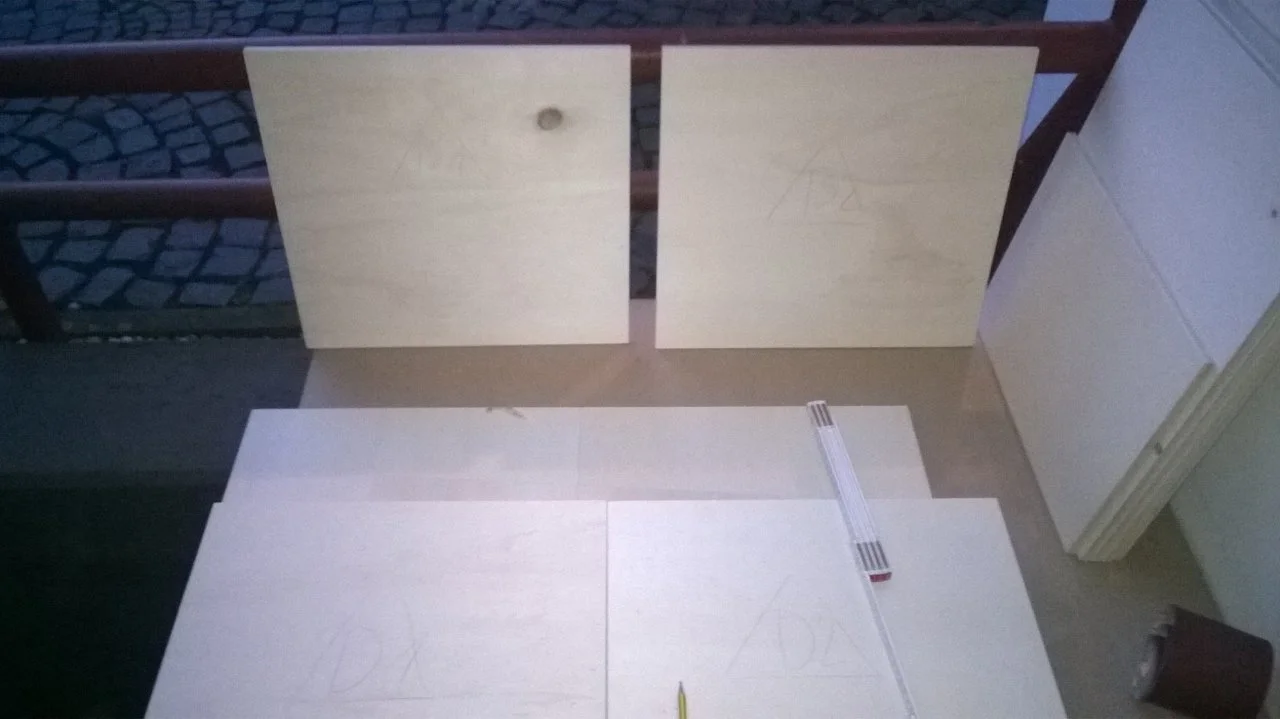

2. Bauteile sortiert und markiert um ein schönes Holzbild zu erhalten.

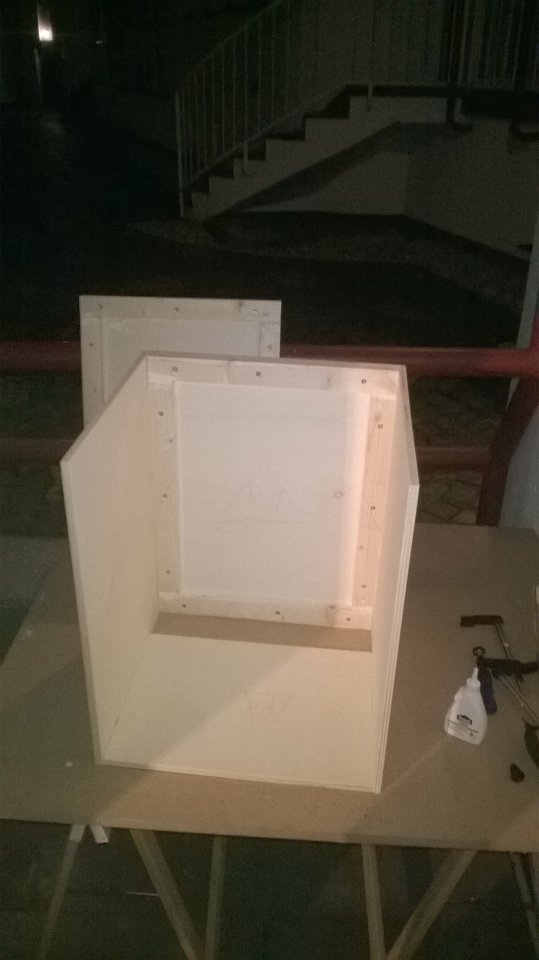

3. Boxen mit Rückwand und Seitenwände verleimt.


Anhänge

  • WP_20161108_001.webp
    63,7 KB · Aufrufe: 269
  • WP_20161108_002.webp
    47,6 KB · Aufrufe: 272
  • WP_20161108_003.webp
    24,1 KB · Aufrufe: 285
  • Like
Reaktionen: Gast60969, BassPapa, f_luxus und eine weitere Person
  • #123
wenn ich das sehe traue ich mich wohl nie wieder an Selbstbau...

  • Like
Reaktionen: rolock

  • #125
wenn ich das sehe traue ich mich wohl nie wieder an Selbstbau...
Och, warum denn? Das ist doch nicht kompliziert. Nur die Berechnungen haben mir etwas Kopfzerbrechen bereitet.
Da ich einen Leichtbau mache, muss die Box von Innen mit Leisten verstrebt werden. Das wäre bei normalem Material nicht unbedingt notwendig.

  • #126

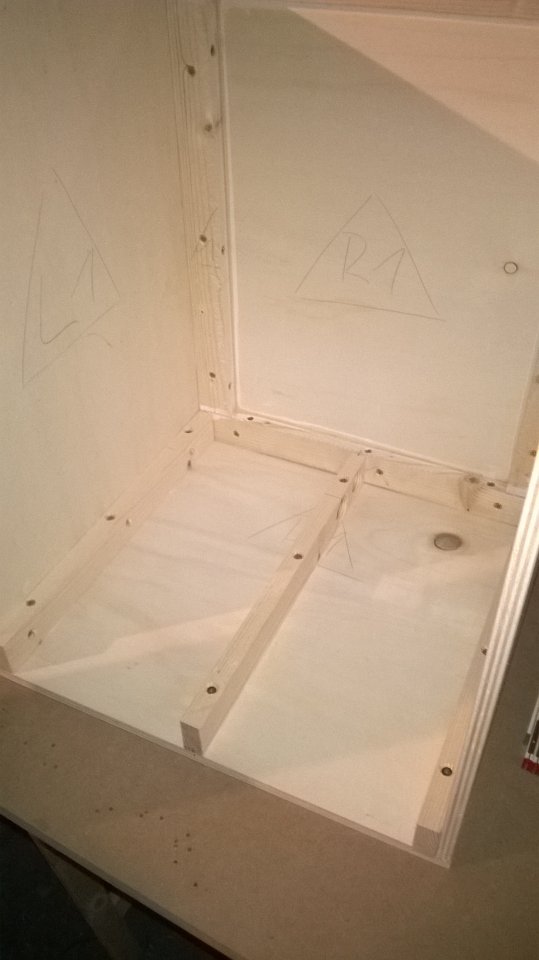

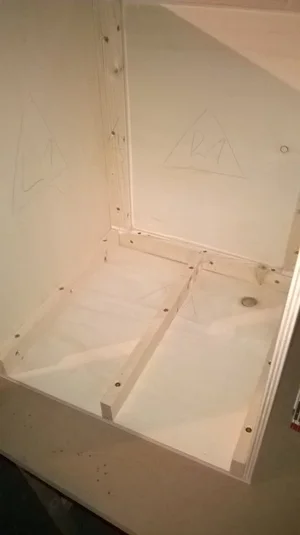

1. Boden und Unterkonstruktion für den Shelvport verleimt. Der Shelvporttrenner ist im hinteren Bereich mit Löchern für den Luftaustausch zwischen den Kammern versehen.

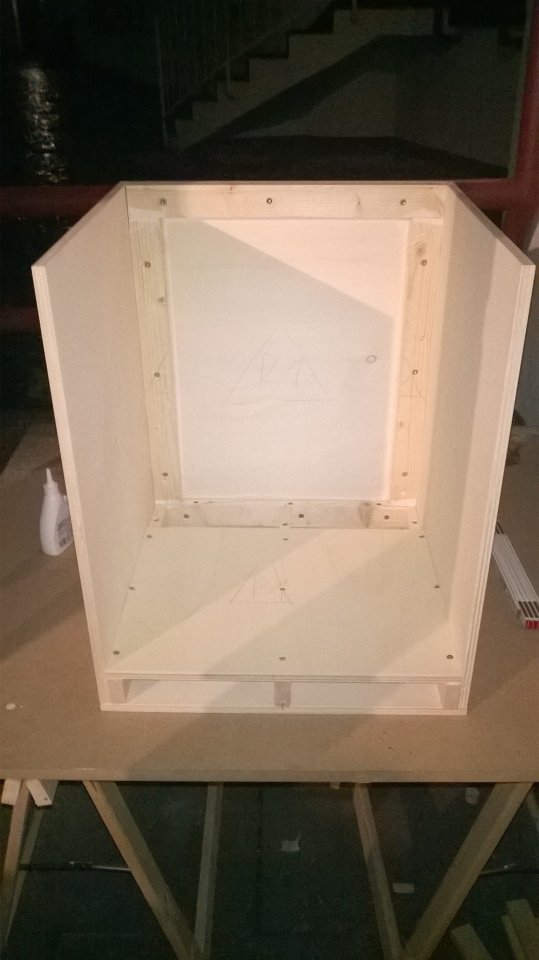

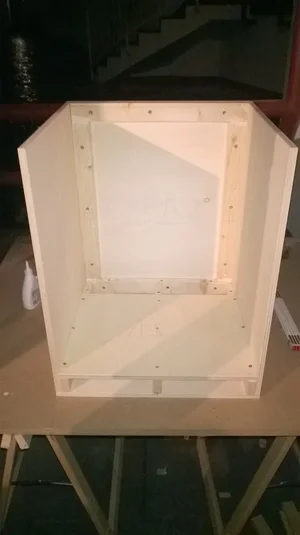

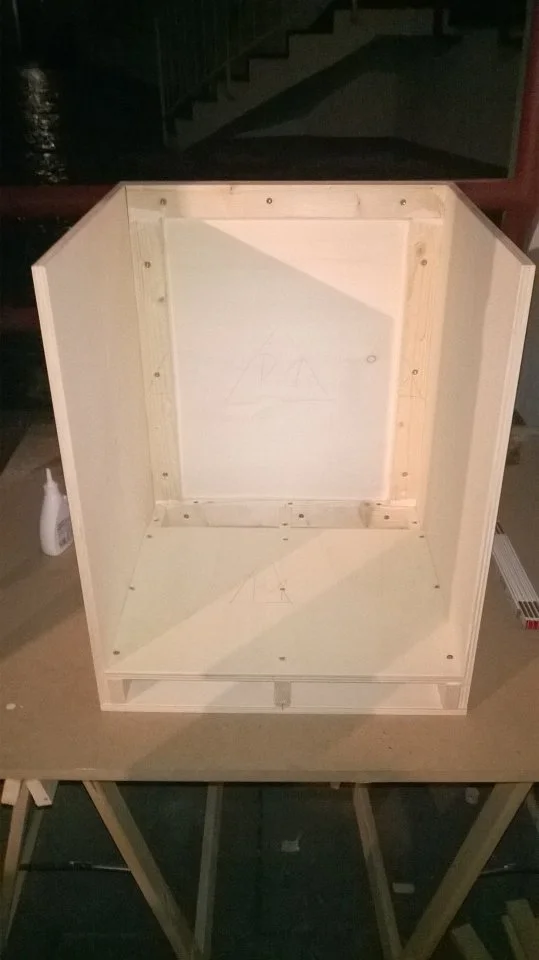

2. Der Shelvport ist nun komplett verleimt. Damit sollte die Box ca. auf 46.10 Hz abgestimmt sein. Bei 250 Watt Belastung entsteht hier ein Luftzug von etwa 18,5 m/s.

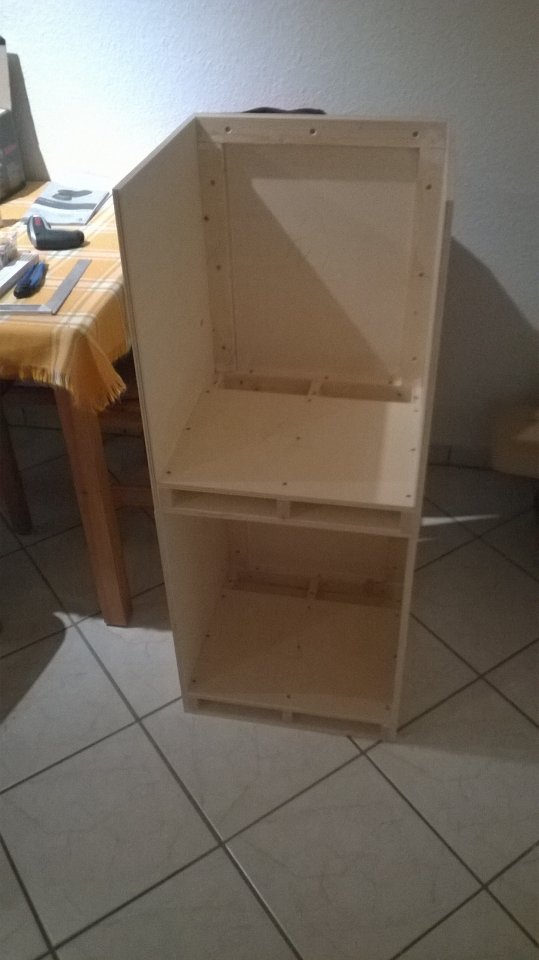

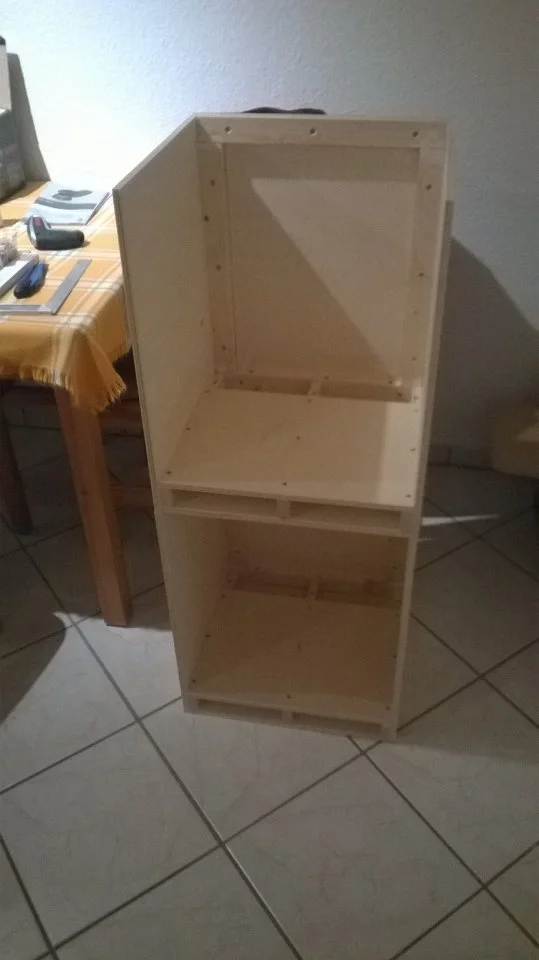

3. Hier kann man schonmal grob erahnen, wie das Stack zum Schluss aussehen wird. Ich muss sagen das ich selber gerade Respekt bekomme. Der Turm wirkt schon recht fett.


Anhänge

  • WP_20161109_001.webp
    20,2 KB · Aufrufe: 258
  • WP_20161109_002.webp
    26,7 KB · Aufrufe: 256
  • WP_20161109_003.webp
    26,5 KB · Aufrufe: 270
  • Like
Reaktionen: Gast60969 und Funbasser
  • #127
46.1Hz ist für 12"er aber relativ tief oder - wie biste denn auf die gekommen? Ich kenne Abstimmungen meist um 53Hz...:?:

  • Like
Reaktionen: rolock
  • #128
Da habe ich mich ganz nach den Daten vom Hans orientiert, da auch hier ein FMC 12" Neo Treiber zum Einsatz kommt.

  • #129
Die Kurve bestätigt die Abstimmung. Im Prinzip fängt der Shelvport an zu wirken, wenn die Kurve vom Treiber nach unten geht. Die maximale Wirkung ist ziemlich genau beim E.

Bin gespannt wie es klingt.

  • #130
Wirklich Ahnung hab ich da keine - nur schnappt man ab und zu mal Zahlen auf, wo deine Abstimmfrequenz für mich halt eine neue war. Deswegen die Frage :D

  • Like
Reaktionen: rolock
  • #131
Shelfports und Rohre sind bei der Berechnung nicht gleich, hast Du das berücksichtigt? Ein Shelfport ist gegenüber einem Rohr immer kürzer da die angrenzenden Wände vom Port eine Verlängerung darstellen. Die Abstimmfrequenz ist korrekt, bei mir ist das auch 46.1 Hz

  • Like
Reaktionen: rolock, f_luxus und Gast62174
  • #132
Danke für den Hinweis. Ja, ich habe extra den Shelvport berechnet und nicht einfach die Rohre übernommen.

  • Like
Reaktionen: Gast62174
  • #133

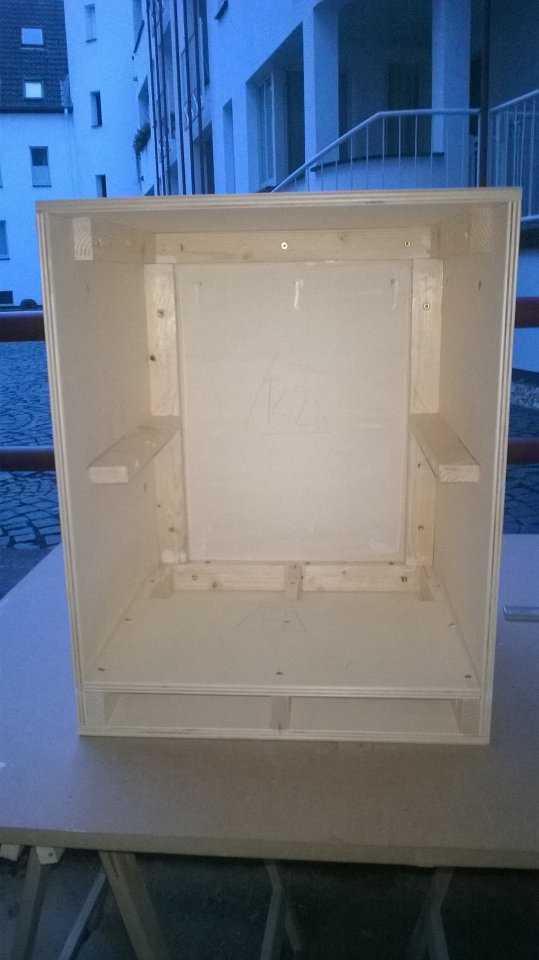

Habe heute nicht so viel Zeit, deshalb sind nur die Seitenstreben und der Deckel verleimt.
Langsam gefällt mir was ich da mache. Hoffentlich klingt es auch so!


Anhänge

  • WP_20161110_001.webp
    35 KB · Aufrufe: 252
  • Like
Reaktionen: Gast62174
  • #134

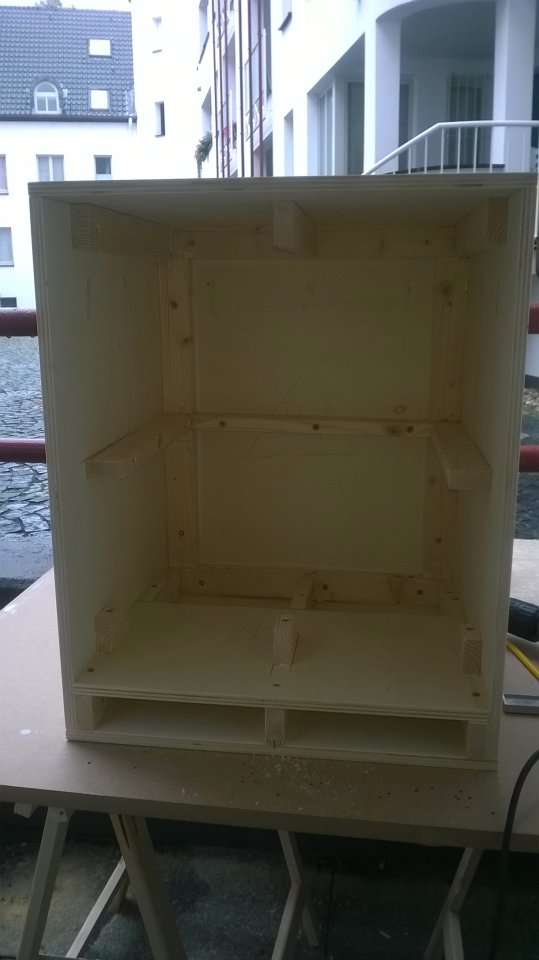

1. Rückstrebe und Deckelstrebe montiert.

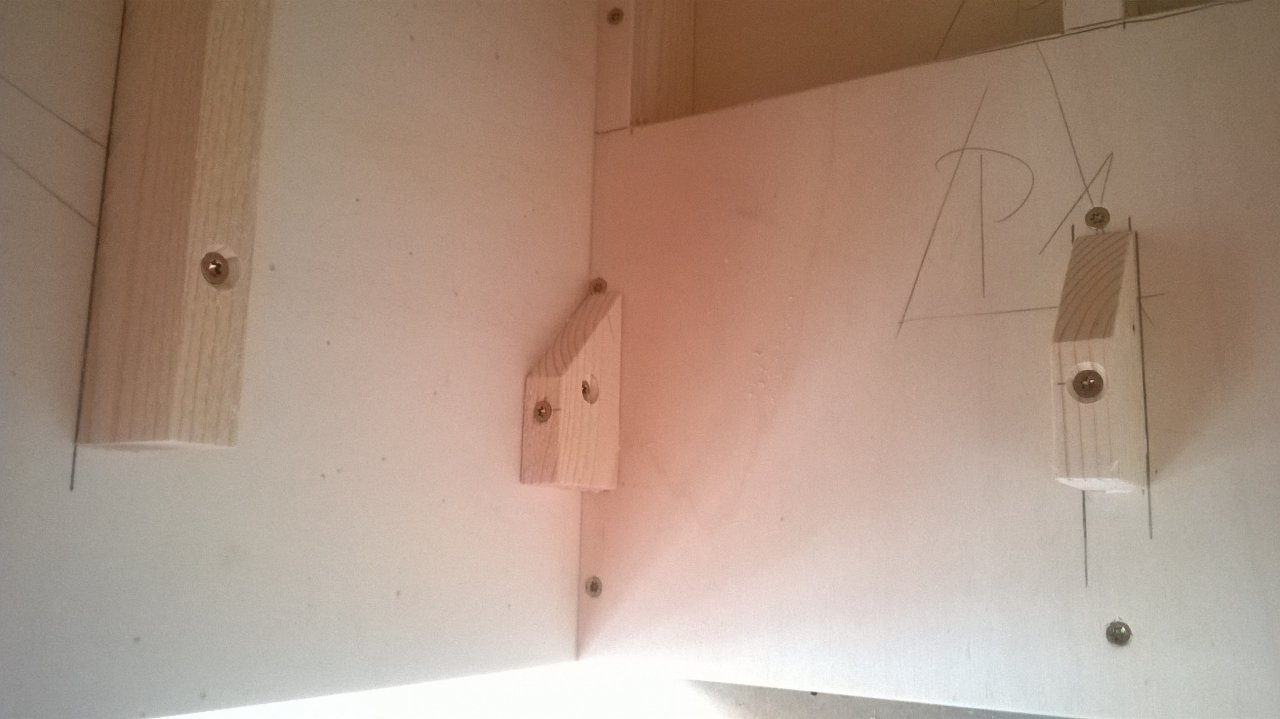

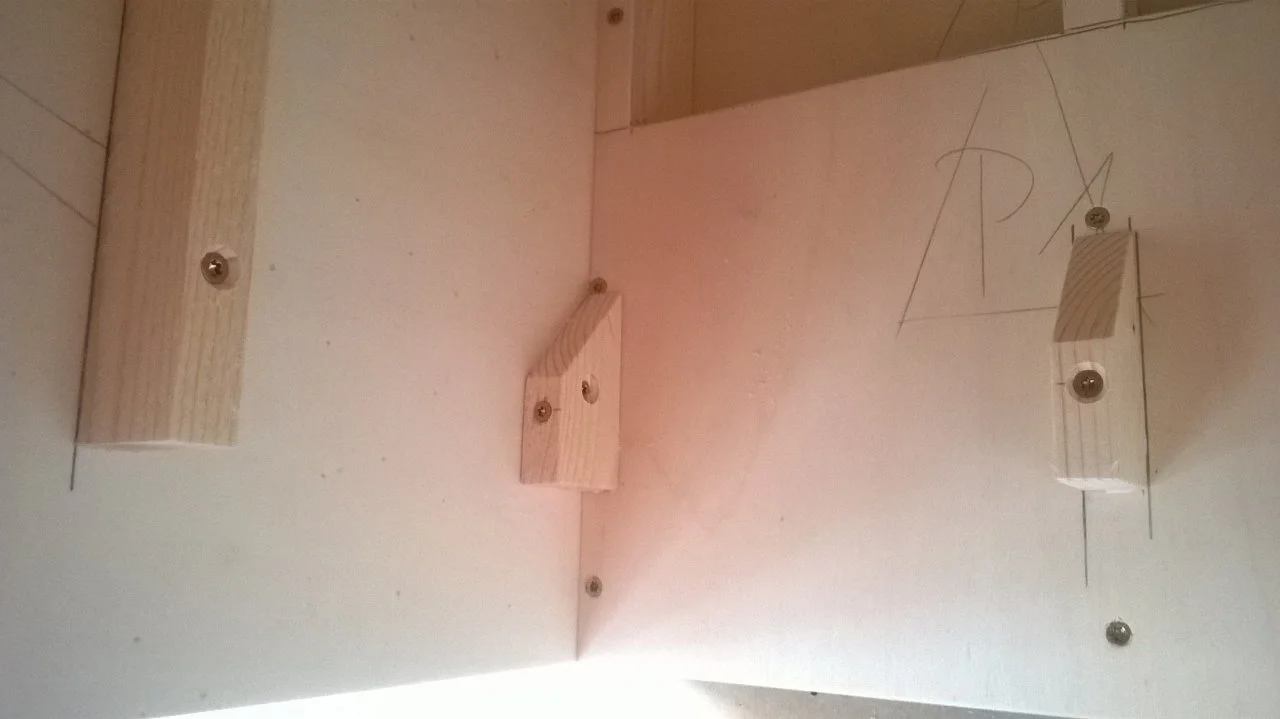

2. Um den Rahmen der Schallwand zu versteifen wurden hier weitere kurze Streben auf dem Shelvport montiert.

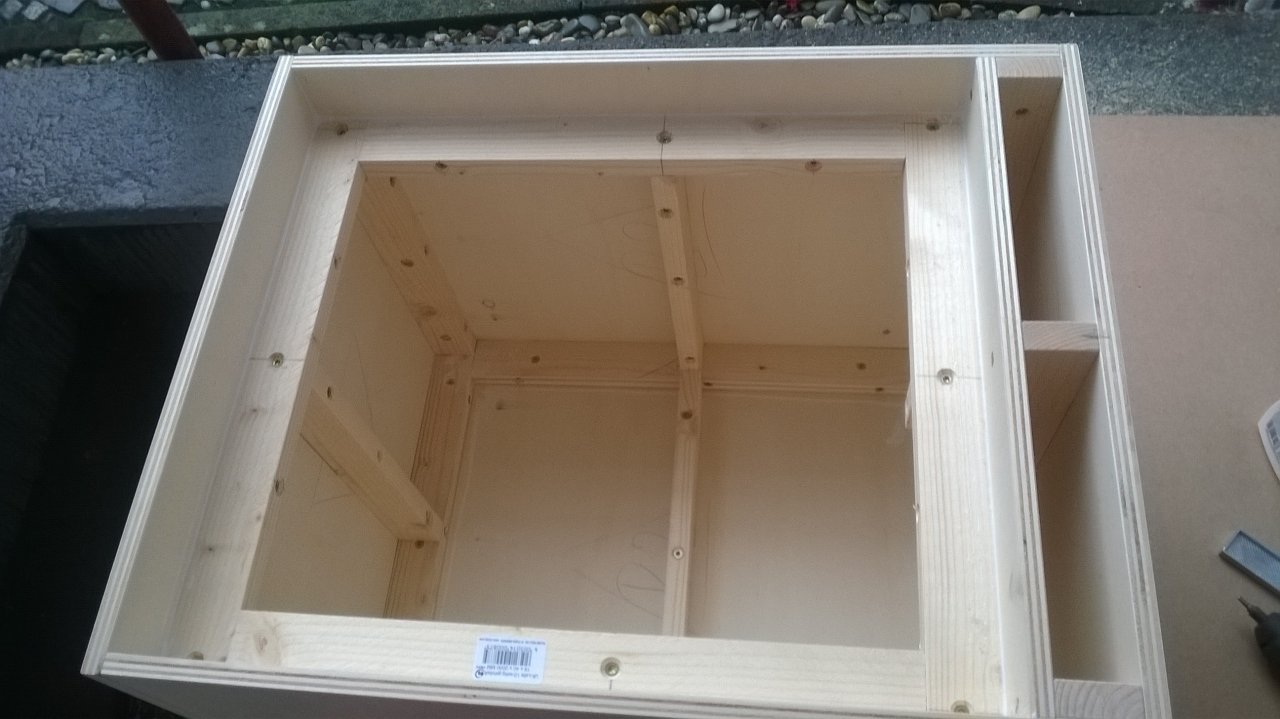

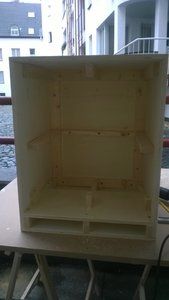

3. Rahmen für die Schallwand ist verleimt. Nun kann langsame die Hardware kommen.

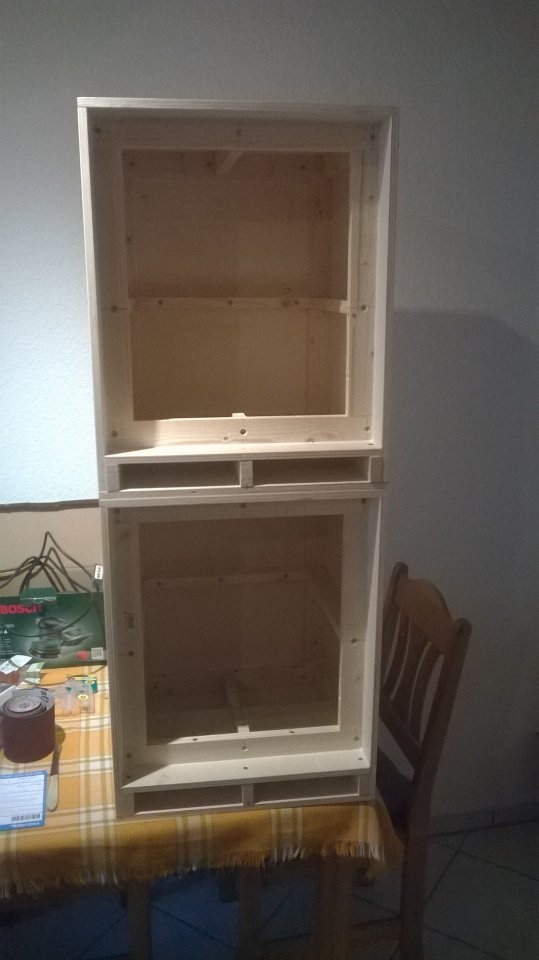

4. Hier der Stack vormonitert auf meinem Küchentisch.

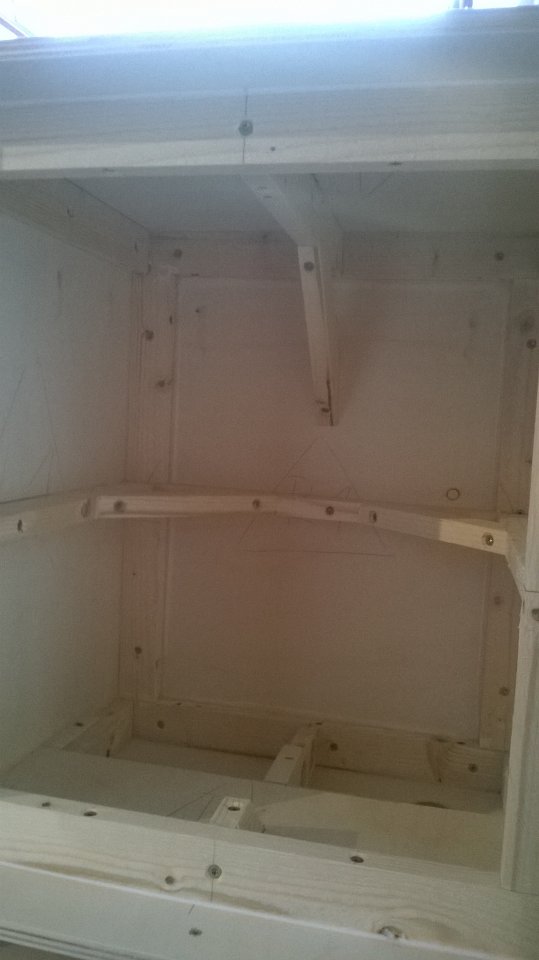

5. Um die Wände gegenseitig zu stabilisieren habe ich noch diagnonale Streben montiert. So wird der Druck auf die Wände immer gleichmätßg verteilt.

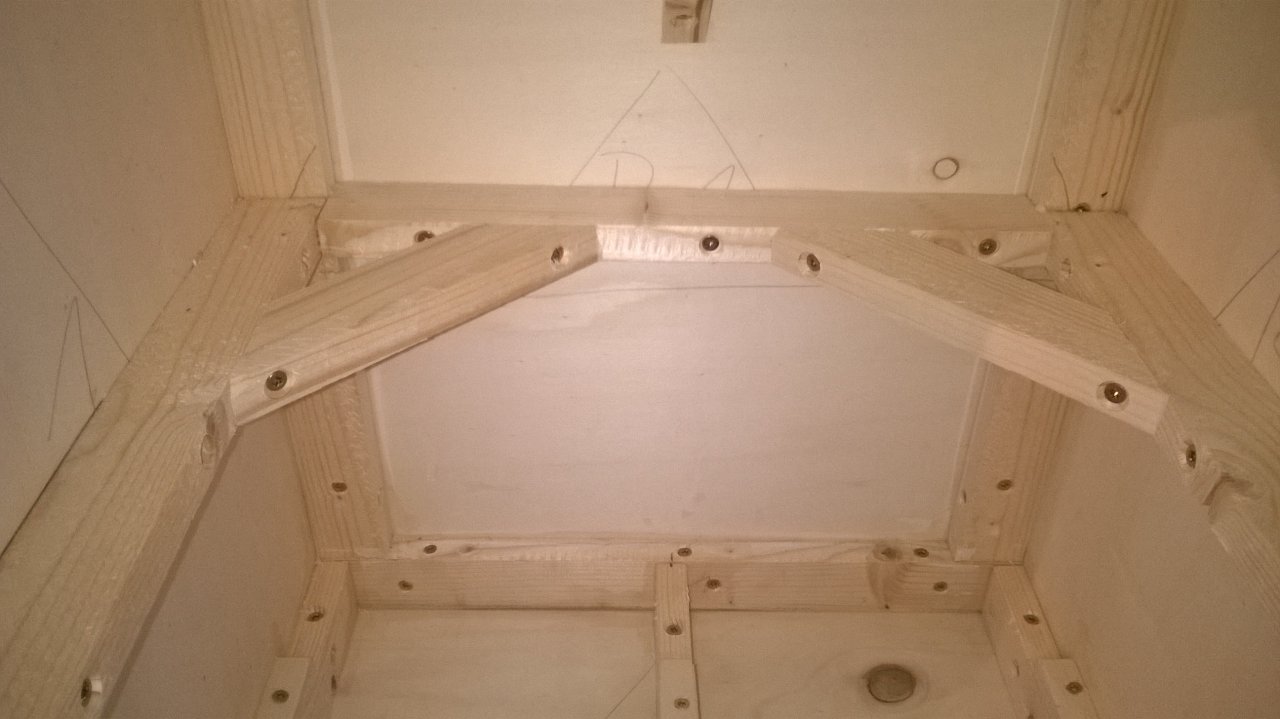

6. Die diagonalen Streben zur Versteifung des Gehäuses im Detail.

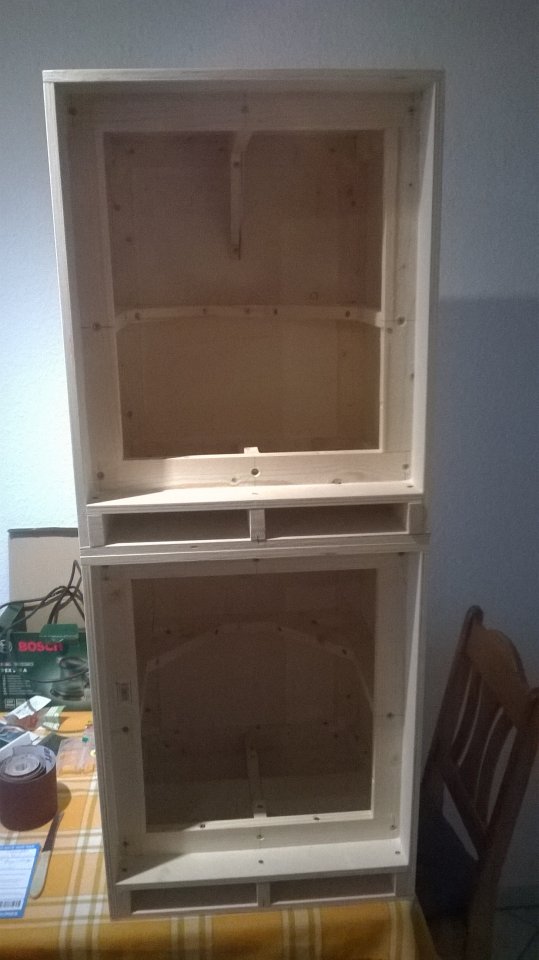

7. Der Innenausbau ist bis auf die Schallisolation fertig.


Anhänge

  • WP_20161111_001.webp
    32,1 KB · Aufrufe: 263
  • WP_20161111_002.webp
    38,1 KB · Aufrufe: 264
  • WP_20161111_003.webp
    61,5 KB · Aufrufe: 265
  • WP_20161111_004.webp
    28,9 KB · Aufrufe: 278
  • WP_20161111_005.webp
    18,9 KB · Aufrufe: 259
  • WP_20161111_006.webp
    41 KB · Aufrufe: 255
  • WP_20161111_007.webp
    31,3 KB · Aufrufe: 285
  • Like
Reaktionen: Gast60969, BassPapa, f_luxus und 2 andere
  • #135
Das sieht schon richtig klasse aus! Mir persönlich wäre das Shelfport für einen ersten Versuch zu riskant, ich würde lieber mit Rohren arbeiten, aber im Endeffekt ist es optisch wie effektiverweise die schönste Lösung.
Welche Bedämpfung nimmst du denn?

  • Like
Reaktionen: rolock und Gast62174
  • #136
Danke!
Ich nehme 4cm Noppenschaum zur Dämpfung an den Wänden.
Zum Shelvport, der ist in der Tiefe noch mit etwas Mühe anzupassen.
Laut WinISD sollte so aber die gewünschte Frequenz rauskommen.
Ich bin selber schon gespannt wie ein Flitzebogen.

  • #138
Hm, danke. Der Beitrag ist allerdings von 2008...
Mittlerweile gibt es ja die endpointcorrection, wo man flanged ends angeben kann.
Das macht den Shelvport gleich deutlich kürzer. Ich habe das ganze auch mal gegen
den 112er Basscab von Greenboy (FEARful) gerechnet. Es scheint in Relation etwa
zu stimmen. Jetzt nehme ich aber nochmal BassCAD zur Hand. Vielleicht kann man
damit das Ergebnis verifizieren. Im Zweifelsfall wird er halt mit Minisäge gekürzt. :)

  • Like
Reaktionen: tt-bass
  • #139
Sodele, ich habe das ganze nochmal nachgerechnet...:kaffee:

Quelle: http://www.diysubwoofers.org/misc/portcal.htm
Formel: Lv = (23562.5*Dv^2*Np/(Fb^2*Vb))-(k*Dv)
Ich habe one flanged end berechnet, da jeder Port an einer Wand endet.

(23562,5*9,47^2*2/(46,1^2*67,76))-(0,732*9,47) = 22,4158 cm

WinISD hat mir bei gleichen Daten 22,38cm berechnet.
Mein Port ist 22,4 cm tief. Ich denke das ich damit recht gut liege. :)

Auch eine Gegenüberstellung zum FEARful 112 Woofer passt relativ
gut zu meinem Port, wenn man die Höhe und Tiefe in Relation setzt.

:bier:

  • Like
Reaktionen: Gast62174
  • #140
Hallo, es geht hier um Bass und nicht um Glasharfe ...
Meine Brüder, entspannt euch und tanzt den Reigen, Rolocks Boxen werden super ...
Denn meine sind es auch - Und die sind quasi baugleich wie Millionen anderer TL806 auch ...
