Verellen Octal Röhren-Ersatz

[cfortner]

Ich habe gerade den Traynor YBA 200-2 aus dem Lager geholt, um ihn mit den KT88 durchzumessen und danach die Octal einzubauen.

Der Taynor bringt auf keinen Fall 200W bei annehmbaren Klirrfaktoren (max. 10% THD) und ist deshalb als untermotorisiert beschrieben. Ich werde ihn aber auch noch mit einer angepassten Preamp-Röhrenbestückung messen, ich sollte alle da haben.

Nach meinen bisherigen Erfahrungen sollte er mit den Octal deutlich näher an die 200W kommen als mit Röhren - obwohl die Anodenspannung nur 565 V beträgt und der Ausgangstrafo eher unterdimensioniert ist. Ein Lüfter für die Röhren ist da ja nicht notwendig.

Bin gespannt!



[E-A-D-G]

...und der Ausgangstrafo eher unterdimensioniert ist.

Spielt bei Leistungsmessungen mit 1kHz Sinus allemal keine Rolle, ob der eher zu groß oder zu klein.
Interessanter wird's da eher mit f3 sprich wie weit kommt er runter bei voller Ausgangsleistung 10% THD.



[mucbass56]

eine Firma im Hamburger Umland sollte sich auch finden lassen die, einem die El-Blechpakete wieder zusammenbrät deren Schweißnaht man vorher mit der Flex aufgetrennt hat.

Hmmm....
auch wenn es nur theoretisch ist: die 80W Dynacords haben Schnittbandkern Trafos drin.
Bei den 160Wern weiß ich es nicht



[E-A-D-G]

Hmmm....
auch wenn es nur theoretisch ist: die 80W Dynacords haben Schnittbandkern Trafos drin.
Bei den 160Wern weiß ich es nicht

Was die KI so hergibt, speziell Dynacord hat bei den Röhren Verstärkermodellen zu der Zeit damals Schnittbandkern Trafos verbaut.

Zerlegen lassen die sich aber auch. Muß ja auch, falls bei Bedarf eine Traforeparatur von Nöten ist.

Wobei mir da gerade einfällt, der Ampeg* SVP Trafo hat eine Temperatursicherung ganz unten drin. Wenn die einmal auslöst, dann ist der Trafo geschrottet.
Ersatz gibt's nicht mehr. Da bleibt einem dann kaum mehr was anderes übrig als zerlegen und abwickeln. Alle Windungen zählen primär und sekundär und Trafo neu wickeln lassen (z.B. RUFA).



[mucbass56]

Wobei mir da gerade einfällt, der Ampeg SVP Trafo hat eine Temperatursicherung ganz unten drin. Wenn die einmal auslöst, dann ist der Trafo geschrottet.
Ersatz gibt's nicht mehr.

Beim RKT im Ampeg* B1 genauso. Trafo kalt, trotzdem Thermosicherung durch.
Kein Ersatz. Kann mir helfen, ist aber etwas tricky



[E-A-D-G]

Beim RKT im Ampeg B1 genauso. Trafo kalt, trotzdem Thermosicherung durch.
Kein Ersatz. Kann mir helfen, ist aber etwas tricky

Bei einem RKT würde ich im Falle einer nötigen Reparatur die Sache auch etwas "optimistischer" sehen wollen, als gleich den kaputten Trafo in alle seine Einzelteile zerlegen zu wollen.
Man hat mehr "Freiraum" schon allein deswegen, weil der Trafo mit seinen Anschlüssen nicht fix mit der Platine verlötet ist.

Aber stimmt schon, etwas tricky ist es meist immer, wenn man nach Lösungen für derartige Problemfälle sucht.



[cfortner]

So, Octal-Versuche weiter geführt.

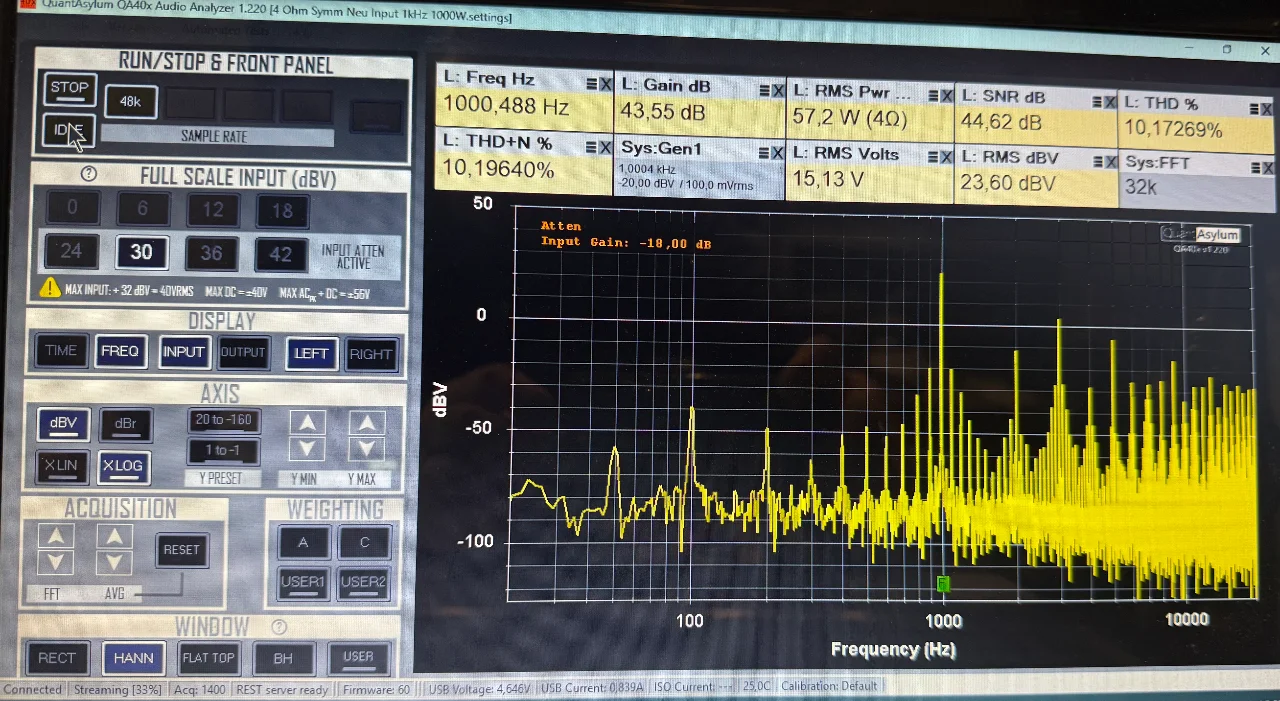

Im Dynacord Eminent 1 (420V Anodenspannung), der mit zwei EL34 knapp 40W brachte, liefern zwei Octal 57W:

Das kann sich sehen lassen und wäre ein Verbesserung, aber 299$ wird man wohl nur bezahlen wollen, wenn es keine Röhren mehr gibt und man genau diesen Amp haben möchte...

Reinfall beim Traynor YBA 200-2. Am Stelltrafo fliessen schon 2A bei 80V AC - da ist ein Kurzschluss.

Ich muss die vier Octal mal im Dynacord testen, ob sie noch in Ordnung sind. wenn ja, wird es in der Sockelbeschaltung eine Abweichung geben, sie zu einem Kurzschluss führt.

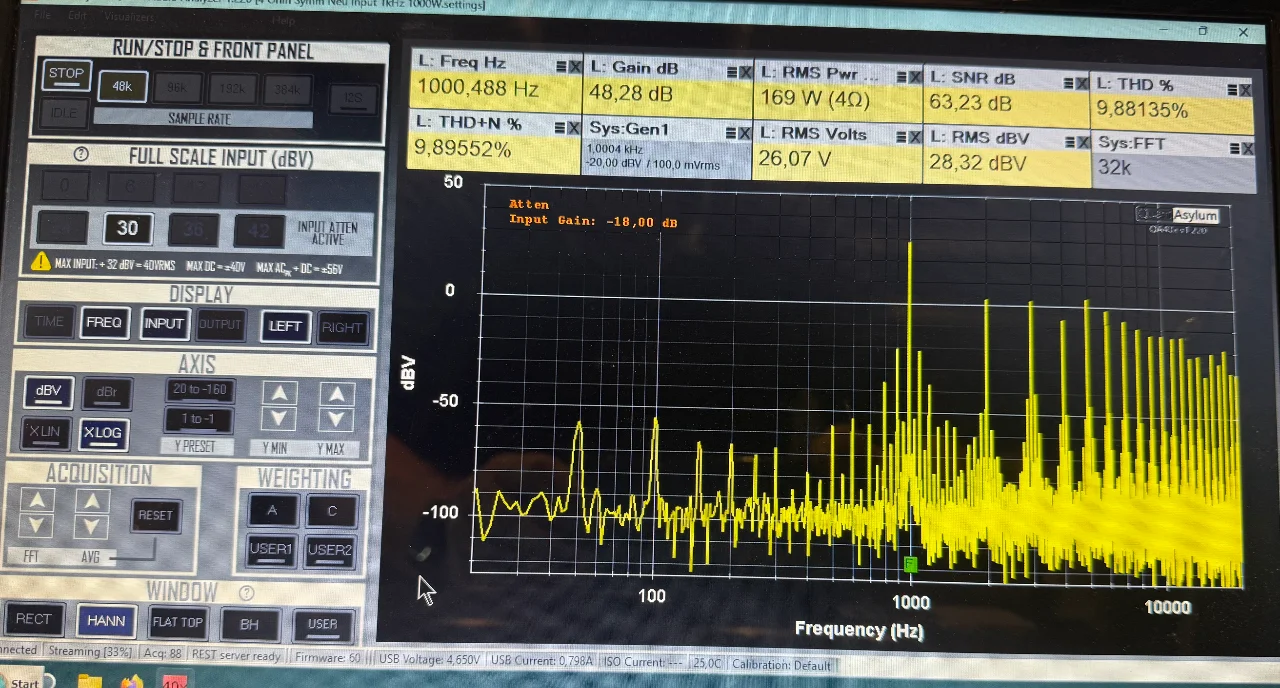

Man muss aber sagen, dass der Amp mit vier 6550 170W bei 10% THD bringt - das können wir gelten lassen! Nach einem Defekt wurde der Amp überholt und mit zwei neuen Paaren 6550 versehen und ist dadurch deutlich potenter geworden (obwohl 200W nicht erreicht werden).



[cfortner]

Ich habe beim Eminent 1 vergessen zu erwähnen, dass der Amp niederfrequent schwingt (motorboating?), wenn keine Last angeschlossen ist, auch wenn (der nachgerüstete) Master und Gain zu sind. Also nicht ganz plug and play.



[mucbass56]

Danke fürs Ausprobieren.
Interessanter Aspekt. Damit habe ich nicht gerechnet.
...vielleicht könnte man da etwas Ruhe hineinbringen, wenn man die Spannungsversorung für die ECC81 mal noch über ein RC entkoppelt.

Ist bei jedem anderen Amp auch so.
Hat bei meinem Vollröhren Emi auch etwas bewirkt.



[cfortner]

Moin,

heute zweite Probe mit dem TE VA350 (6 Octal statt 6550).

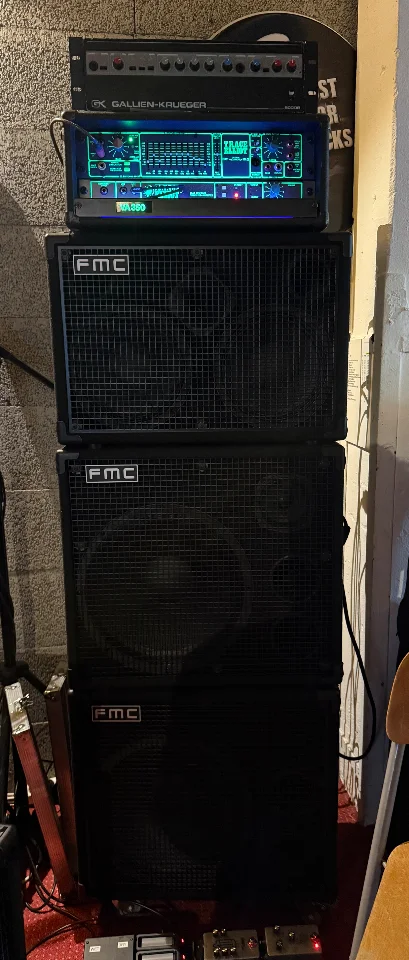

Zwei FMC 115UL und eine 210UL, alle mit Faitals.

In 2 Ohm-Stellung des Ausgangs an die drei Boxen mit 2,7 Ohm fetter, brachialer Sound mit massig Headroom (gemessen 400W bei 100%).

Änderungen im Sound nehme ich keine wahr, er knurrt und drückt wie vorher. Habe heute aber nur die obere 115 mit der 210 gespielt, reicht vollkommen aus.

Warm wir er, aber längst nicht so warm wie mit den Röhren.

Löppt!

Muss ihn mal mit dem VA400 vergleichen, die Unterschiede werden aber wohl nicht gross sein.



[crocoolli]

Krass!
Ich will auch....obwohl, wäre mir doch zu teuer, für die paarmal, die ich den spiele.

Meinen VA350 habe ich die letzten Proben auch mal wieder an die Henry 8x8 angeschlossen und muss immer wieder feststellen, das der Elliot mit einer besten Amps ist, die jemals gebaut wurden.



[cfortner]

Muss mal sehen, ob die Octal in den VA400 passen, dann hat man echt langlebige Amps! Sie Vorstufenröhren halten ja ewig.



[whitewater]

Das kann sich sehen lassen und wäre ein Verbesserung, aber 299$ wird man wohl nur bezahlen wollen, wenn es keine Röhren mehr gibt und man genau diesen Amp haben möchte...

So seh ich das. War gerade kurz am überlegen, daß mein Twin evtl. irgendwann neue Röhren bräuchte. Aber was sollst, ein Päärchen 6550 gibts für die Hälfte, und bis die dann über die Wupper sind, gibts mich nicht mehr.



[cfortner]

Trotzdem ein interessantes Produkt.



[whitewater]

Trotzdem ein interessantes Produkt.

Völlig unbestritten. Sonst hätt ich ja nicht mal kurz überlegt



[cfortner]

So seh ich das. War gerade kurz am überlegen, daß mein Twin evtl. irgendwann neue Röhren bräuchte. Aber was sollst, ein Päärchen 6550 gibts für die Hälfte, und bis die dann über die Wupper sind, gibts mich nicht mehr.

Du wohnst doch in Hamburg, ich würde gerne mal checken, ob der Twin so löppt wir erwartet, er hätte dann auch mehr Leistung. Hat er einen Lüfter?



[whitewater]

Du wohnst doch in Hamburg, ich würde gerne mal checken, ob der Twin so löppt wir erwartet, er hätte dann auch mehr Leistung. Hat er einen Lüfter?

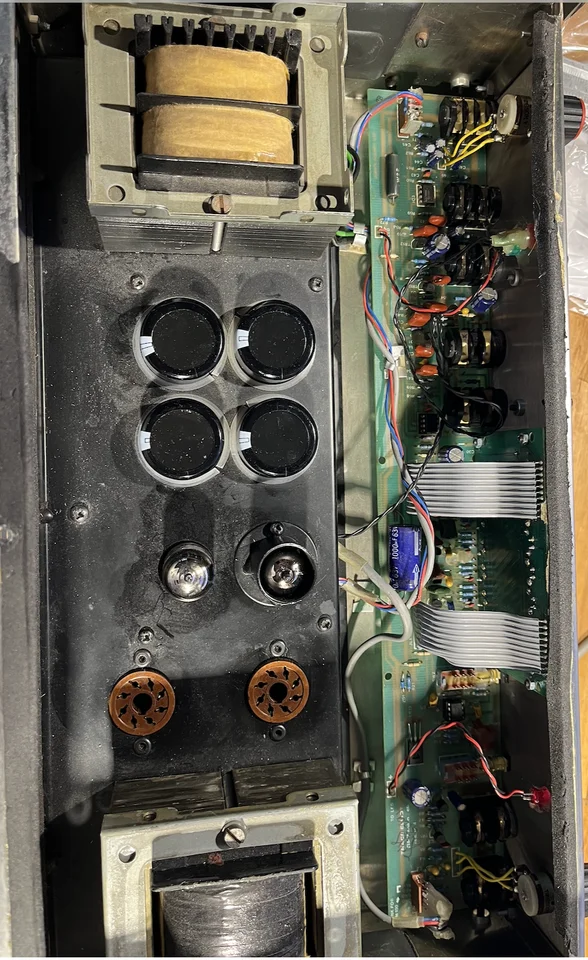

Können wir gerne mal ins Auge fassen. Lüfter hat er keinen. Hier sind die 6550 gerade draussen, weil ich die Elkos ausgetauscht hatte. Mit den Gläsern wird der schon satt warm.



[cfortner]

Da muss ein Lüfter rein, ein Noctua 80x80 12V slim sollte reichen, damit die Octal kühl genug bleiben. Keine grosse Sache.

Zum Messen muss das nicht sein, das würde ich gerne mal vorher/nachher machen, wenn Du mal Zeit hast.



[claudio]

im Gegensatz zu den Quatra und Hexa hat der Trafo im Twin keinen 115V Abgriff.

Entweder nimmst Du einen 6V Lüfter und zapfst die Heizwicklung an (Achtung: Die Wicklung ist 2x3V mit Center Tap auf Masse) oder Du zapfst die 50V Wicklung welche das Preampboard speist an.



[cfortner]

6,3V über einen kleinen (!) Brückengleichrichter und ca. 1000uf 16V (ohne Massebezug) bringen ca. 7-8V, ein guter, leiser und stetiger Kühlstrom bei einem 12V, der bei mir ausreichte.
