Moin liebe Leuts,

Habe mal was gebastelt, da ich meinen Vollröhrenamp (100 Watt) nicht bei voller Last spielen kann ohne das die Nachbarn mir die Tür einrennen.
Im Beispiel ist es ein Gitarrentop aber das funktioniert auch bei Bass Tops die einen seriellen fx Loop haben.

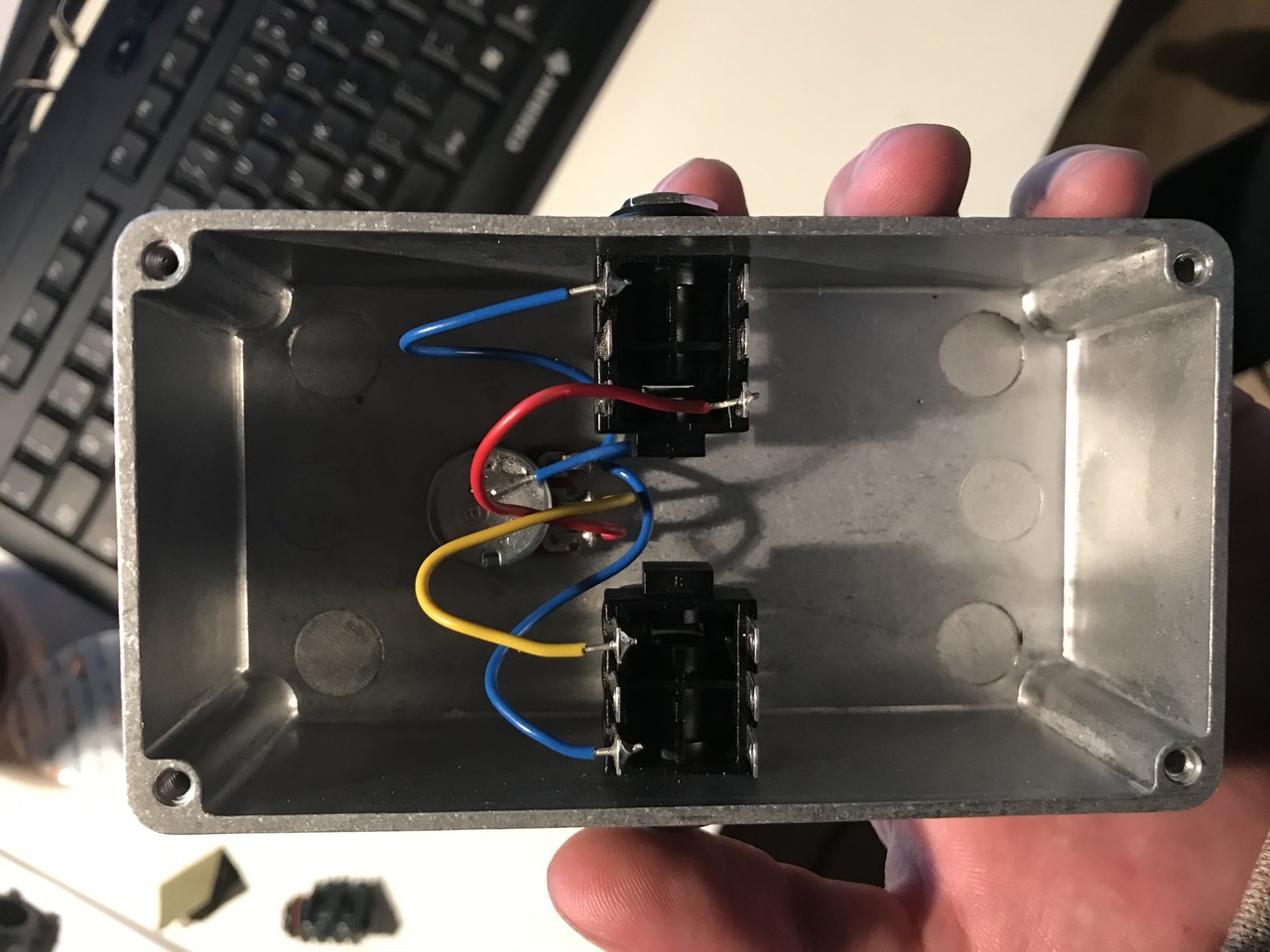

Zu sehen hier:


Talisker
Talisker
No religion! Except for Bad Religion!
Is ja super, ein graues Kästchen in den Effektweg. Das mach ich auch gleich mal...

Im Ernst: Was ist denn drin?

r3ap3r
r3ap3r
Member
Bassix
ß5.026
Is ja super, ein graues Kästchen in den Effektweg. Das mach ich auch gleich mal...

Im Ernst: Was ist denn drin?
Schau selbst. Einfacher als man denkt :lechz:

Bassman135
Bassman135
Gold Member
@Willie sag mal, der SVTII nonpro hat ja kein Gain, nur Master, er hat aber Preamp raus und Poweramp rein Buchsen hinten. Könnte man so quasi mehr Gain machen?

LG, Tobi

Willie
Willie
Rock on...
Bassix
ß94.260
Ne, gain ist üblicherweise vorne in der Signalkette. Du kannst aber einen Booster nach Wahl sowohl zwischen Preout und PowerAmp in schalten. Allerdings hängt der Booster dann direkt vor der Endstufe. Kein Master mehr dazwischen.
Oder du packst was in den Effektweg. Da haste den Master Volumen noch dazwischen.


Willie
Willie
Rock on...
Bassix
ß94.260
Blau.
Klugscheiss on

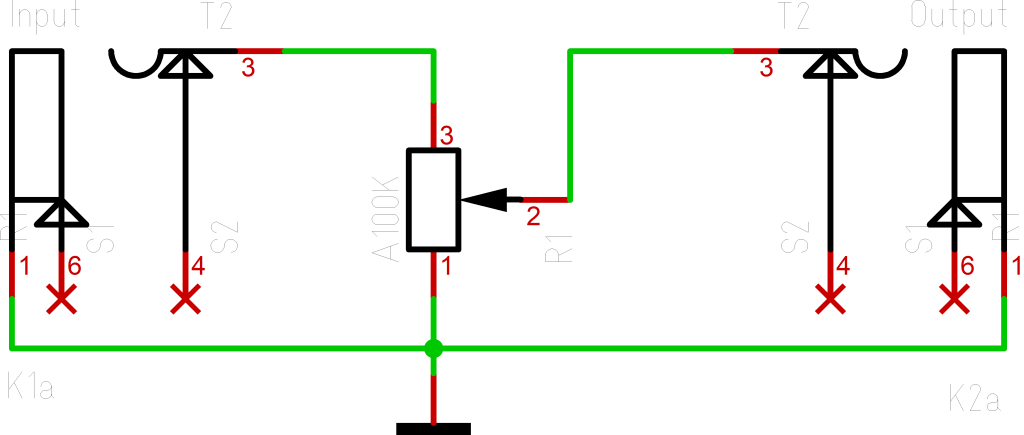

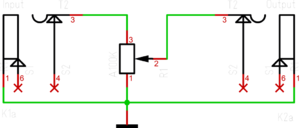

Denn wie man hier sieht:

sind rechts die Kontakte und links die Schaltkontakte. D.h. an der oberen Buchse ist der rote Draht an dem Kontakt, der blaue allerdings hängt "nur" an dem Schaltkontakt. Macht in deinem Szenario keine Probleme, weil ja die Masseverbindung über die andere Buchse hergestellt wird.
Falls du den aber mal woanders einetzen möchtest, wird das nicht funktionieren.
Noch ein kleiner Tip: Die Masseverbindung am Potigehäuse brauchst du eigentlich nicht, denn du hast ja ein Metallgehäuse. Aber dieses sollte noch geerdet werden, damit es seiner Schirmfunktion auch nachkommen kann. Zur Zeit ist da nur die unsichere Verbindung über das Potigehäuse, auf das Potigewinde. Besser wäre eine Drahtschleife mit Zahnmutter zusätzlich mit dem Poti zu verschrauben...

Talisker
Talisker
No religion! Except for Bad Religion!
Eigentlich muss er das Gehäuse nicht 'erden'. Deckel drauf und er hat einen prima Faradayschen Käfig.
