Koaxial-Umbau - Vorstellung einer Idee

@monacobasser
mal ne Frage, reine Neugier, wie klingt denn die Box ohne aktive Entzerrung?
Der Frequenzgang ist in dem Moment zwar alles andere als linear, aber "unbrauchbar" schaut's deswegen ja trotzdem nicht aus, eher Richtung "Badewanne".
Zumal der Frequenzbereich >800 Hz ja jetzt vom Breitbänder abgedeckt wird, und nicht mehr vom 15er.

@monacobasser
mal ne Frage, reine Neugier, wie klingt denn die Box ohne aktive Entzerrung?
Der Frequenzgang ist in dem Moment zwar alles andere als linear, aber "unbrauchbar" schaut's deswegen ja trotzdem nicht aus, eher Richtung "Badewanne".
Zumal der Frequenzbereich >800 Hz ja jetzt vom Breitbänder abgedeckt wird, und nicht mehr vom 15er.
Hi, ist in den unteren Mitten zurückhaltend und dafür sehr präsent im Bereich Saitenklackern/Schnarren (Genau so wie es der Frequenzverlauf ohne Korrektur vermuten lässt). Obwohl ich keine Rounds sondern Thomastik Flats oder Galli Tapewounds auf meinen Bässen habe ist mir diese Betonung in den obernen Mitten zu stark. Kling ein bißchen hohl, so würde ich es umschreiben.

Hast du den Mitteltöner eigentlich umgepolt? Die 12dB-Weiche erfordert das.
Nein, ich habe einfach die Weiche laut Plan verdrahtet und +/+ sowie -/- angeschlossen. Mir war nicht klar dass man da umpolen muss :O!

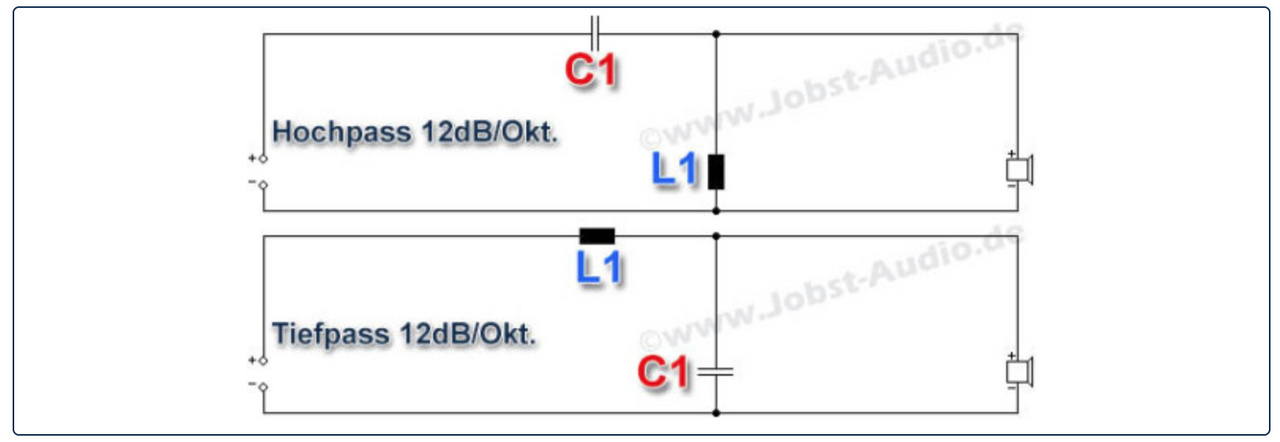

Bildschirmfoto 2024-02-11 um 15.14.31.png

gerade etwas außerhalb der akustischen Achse ist der Ton viel besser ortbar/hörbar.
Das ist ein Streuungseffekt, der dadurch entsteht,dass ein Großteil der Schallwellen des 15ers um den MT herum müssen und von ihm gebeugt und verteilt werden. Das macht man gern mit Styropor-Halbkugeln vor Gittenspeakern, um dem Ton die Schärfe zu nehmen und die Abstrahlcharakteristik zu verbessern.

...erfolgt durch die teilweise Verdeckung der Membran durch den MT. Ev.erfolgt sogar eine Verbreiterung der Abstrahlung (anti-beam),was ja nicht falsch wäre.
Wenn die Verdeckung akustisch weich genug ist um Schallenergie zu absorbieren, dann wäre das zu einem gewissen Grad schon denkbar.
Ob dessen Geometrie/Durchmesser dann geeignet ist um als akustischer Diffusor zu fungieren, eher fraglich!
Allenfalls in dem (obersten) Frequenzbereich wirksam in dem dann nur noch die unmittelbare Umgebung um die Staubkalotte herum als strahlende (Ring-)Fläche wirksam ist.
Weil die Staubkalotte des 15er aber schon recht groß ist, dann ist auch der Durchmesser des "Ringstrahlers" recht groß der im obersten Frequenzbereich bei dem 15er dann überhaupt wirksam ist.

Um das beurteilen zu können, den Woofer ohne Weiche und "Vorbau" anhören und dann den "Vorbau" anbringen  ohne ihn anzuschliessen und wieder hören...
Ich gehe aber davon aus, dass diese Antibeam existiert,so wie der TE vorher/nachher beschrieben hat.


...aber nicht,wenn der Speaker ohne Schallwand arbeitet. Hör dir mal einen 12er im Combo und im Vergleich nackt auf dem Tisch an...
Denke dir einfach einen Combo der ab >800 Hz aufwärts arbeiten muß.
Oder einen kleinen Vintage Transistorradio mit offener bzw. löchriger Rückwand!

Wichtiger im vorliegenden Fall ist, dass der MT vom 15er akustisch entkoppelt ist.

...aber nicht,wenn der Speaker ohne Schallwand arbeitet. Hör dir mal einen 12er im Combo und im Vergleich nackt auf dem Tisch an...
Ich weiß zwar nicht, warum ich mich zur Beurteilung von Lautsprechern nackt auf den Tisch legen muss (meine Frau hat ein bisschen seltsam geschaut), aber bezüglich der Abstrahlcharakteristik hast du recht.

Um das beurteilen zu können, den Woofer ohne Weiche und "Vorbau" anhören und dann den "Vorbau" anbringen  ohne ihn anzuschliessen und wieder hören...
Ich gehe aber davon aus, dass diese Antibeam existiert,so wie der TE vorher/nachher beschrieben hat.
Du wirst doch den TE jetzt nicht bitten wollen dass er die Frequenzweiche abtrennt, nur um für dich zu kontrollieren ob der Vorbau eine Antibeam-Wirkung auf die oberen Frequenzen des 15er hat?

Das kann man doch sehr bequem für sich selbst heraustüfteln wie groß solche angedachte Antbeamwirkung in der Praxis dann wirklich ist!
Langt doch schon aus wenn man bei einer 15er Box z.B. eine 100er Zaunlatte mittig vor den Lautsprecher platziert.

Hast du den Mitteltöner eigentlich umgepolt? Die 12dB-Weiche erfordert das.
Guter Punkt, was mich allerdings wundert, der Frequenzgang schaut relativ normal aus, so als wäre der MT bereits umgepolt angeschlossen. Oder halt der 15er, das ginge hier ja genauso bzw. wäre von der Wirkung her bezogen auf die -12dB Zweiwegeweiche identisch.

Hallo, danke für die tollen Kommentare an alle!

Bezüglich Antibeam-Wirkung/besserer Rundum-Hörbarkeit etc: Ich denke es ist eine Mischung aus vielen Faktoren:

1. Der 15er läuft ab 650 Hz langsam nach oben aus, daurch erreicht er nicht seine volle Beamfähigkeit (tolles Wort :D)
2. Der Rahmen mit dem BG und seinem rückseitigen Korb wirk als Anti-Beam-Dingens
3. Die vom BG17 übertragenen Frequenzanteile werden durch die deutlich kleinere Membran breiter abgestrahlt.

Im Nachhinein wäre es sicher sehr aufschlussreich alle Veränderungen der einzelnen Umbauschritte wie vorgeschlagen exakt zu dokumentieren und zu messen. Falls ich die Kiste nochmal öffnen muss werde ich das nachholen.

Das ist ein Streuungseffekt, der dadurch entsteht,dass ein Großteil der Schallwellen des 15ers um den MT herum müssen und von ihm gebeugt und verteilt werden. Das macht man gern mit Styropor-Halbkugeln vor Gittenspeakern, um dem Ton die Schärfe zu nehmen und die Abstrahlcharakteristik zu verbessern.
Die Beugung geht in dem Moment aber genau in die "andere" Richtung. Vergleichbar wie bei Lichtwellen entsteht in der Hauptachse ein Halbschatten.
Das was du dagegen versuchst zu erklären das wäre die Beugung von Wellen bzw. einer Wellenfront am Spalt.

Beim Gittenlautsprecher passiert daher auch genau das Gegenteil dessen was du versuchst zu beschreiben.
Der Lautsprecher strahlt das komplette Frequenzband nicht(!) über die gesamte Membranfläche ab. Diese "scharfen" Frequenzen werden vom inneren Bereich in der Umgebung der Staubkalotte abgestrahlt.
Diese Styroporhalbkugel ist vom Material her geeignet Schallenergie zu absorbieren, deswegen Styropor!
Absorbiert wird in dem Moment die Schallenergie die in der Umgebung der Staubkalotte des Lautsprechers abgestrahlt wird. Tiefere Frequenzen werden dagegen vom mittleren und äußeren Bereich der Membran abgestrahlt. Diese Frequenzen werden nicht(!) absorbiert sondern um die Halbkugel herum gelenkt.
Die Abstrahlcharakteristik des Lautsprechers bleibt dabei weitestgehend erhalten (tiefe bis mittlere Frequenzen), dagegen die hohen "scharfen" Frequenzen vom Styropor absorbiert.

Es wird schon seinen Grund haben dass man Styropor verwendet, und nicht irgend einen Kunststoff.
Nach deiner "Herleitung" würde eine Halbkugel aus Plastik genauso funktionieren wie aus Styropor, es funktioniert aber nicht!

Zuletzt bearbeitet:
Die Beugung geht in dem Moment aber genau in die "andere" Richtung. Vergleichbar wie bei Lichtwellen entsteht in der Hauptachse ein Halbschatten.
Das was du dagegen versuchst zu erklären das wäre die Beugung von Wellen bzw. einer Wellenfront am Spalt.

Beim Gittenlautsprecher passiert daher auch genau das Gegenteil dessen was du versuchst zu beschreiben.
Der Lautsprecher strahlt das komplette Frequenzband nicht(!) über die gesamte Membranfläche ab. Diese "scharfen" Frequenzen werden vom inneren Bereich in der Umgebung der Staubkalotte abgestrahlt.
Diese Styroporhalbkugel ist vom Material her geeignet Schallenergie zu absorbieren, deswegen Styropor!
Absorbiert wird in dem Moment die Schallenergie die in der Umgebung der Staubkalotte des Lautsprechers abgestrahlt wird. Tiefere Frequenzen werden dagegen vom mittleren und äußeren Bereich der Membran abgestrahlt. Diese Frequenzen werden nicht(!) absorbiert sondern um die Halbkugel herum gelenkt.
Die Abstrahlcharakteristik des Lautsprechers bleibt dabei weitestgehend erhalten (tiefe bis mittlere Frequenzen), dagegen die hohen "scharfen" Frequenzen vom Styropor absorbiert.

Es wird schon seinen Grund haben dass man Styropor verwendet, und nicht irgend einen Kunststoff.
Nach deiner "Herleitung" würde eine Halbkugel aus Plastik genauso funktionieren wie aus Styropor, es funktioniert aber nicht!
Dass Styropor ein besonders guter Schallabsorber sein soll, höre ich hier aber gerade das erste Mal. Ich melde Zweifel an!
Man nimmt Styropor weil es billig und leicht ist und man es gut in eine einfache Form (die weder Wärme noch Druck aushalten muss) extrudieren kann.

Diese Styroporhalbkugel ist vom Material her geeignet Schallenergie zu absorbieren, deswegen Styropor!
...stimmt so einfach nicht...deine Einlassung erklärt nicht, weshalb die Abstrahlung der höheren Frequenzen abseits der Hauptachse wesentlich verbässert wird,man diese also auch seitlich und nach oben bässer hört. Das wäre kaum der Fall,wenn sie absorbiert würden durch die Styropor-Halbkugel!
