Merkwürdige Symptome mit Fender Noiseless Jazz PU's


joe91
joe91
Member
Bassix
ß1.863
Hallo Leute,

Ich habe in meinem Lakland Jazz Bass Pickups von einem Fender Jazz Deluxe verbaut. Interessant ist, dass in diesem Fender am Neck Pickup "N3" steht, und am Bridge Pickup nichts. Dreht man die PU's um, findet man hinten die genauere Bezeichnung, am Neck PU steht nach der Bezeichnung noch "V2" (Version 2??)

Jetzt habe ich das Problem dass der Bass surrt/summt wenn ich die Magneten des Neck PU's berühre. Meine erste Idee war es, die Erdung zu überprüfen und jetzt kommt es:

Die Magneten vom Bridge PU sind geerdet, die vom Neck PU nicht. Erde ich aber die Magnete vom Neck PU, so ist der PU tot.

Das Verhalten kann doch nicht normal sein oder? Könnte das durch einen Kontakt zwischen Wicklungen und Magneten ausgelöst werden?

Wer weiß da etwas?

Vielen Dank für eure Hilfe
Joe

Stratitis
Stratitis
Erklärbär und Simulant :-)
Mögliche Ursache: Intern im Pickup ist ein Wicklungsende bewusst mit den Magneten verbunden. Dieser Anschluss sollte dann Masse sein. Verpolst Du den PU und legts die Polepieces zusätzlich auf Masse, schließt Du das Signal kurz.

joe91
joe91
Member
Bassix
ß1.863
Ich verstehe....hab jetzt beide PU's verpolt....jetzt macht der Neck PU keine Probleme bei Berührung...jedoch der Bridge PU....Wenn ich jetzt die Magnete vom Bridge PU erde ist sind beide PUs tot.....
Liege ich richtig wenn ich sage dass Fender da 2 PUs gemischt hat die eigentlich nicht zusammen gehören?

Danke

joe91
joe91
Member
Bassix
ß1.863

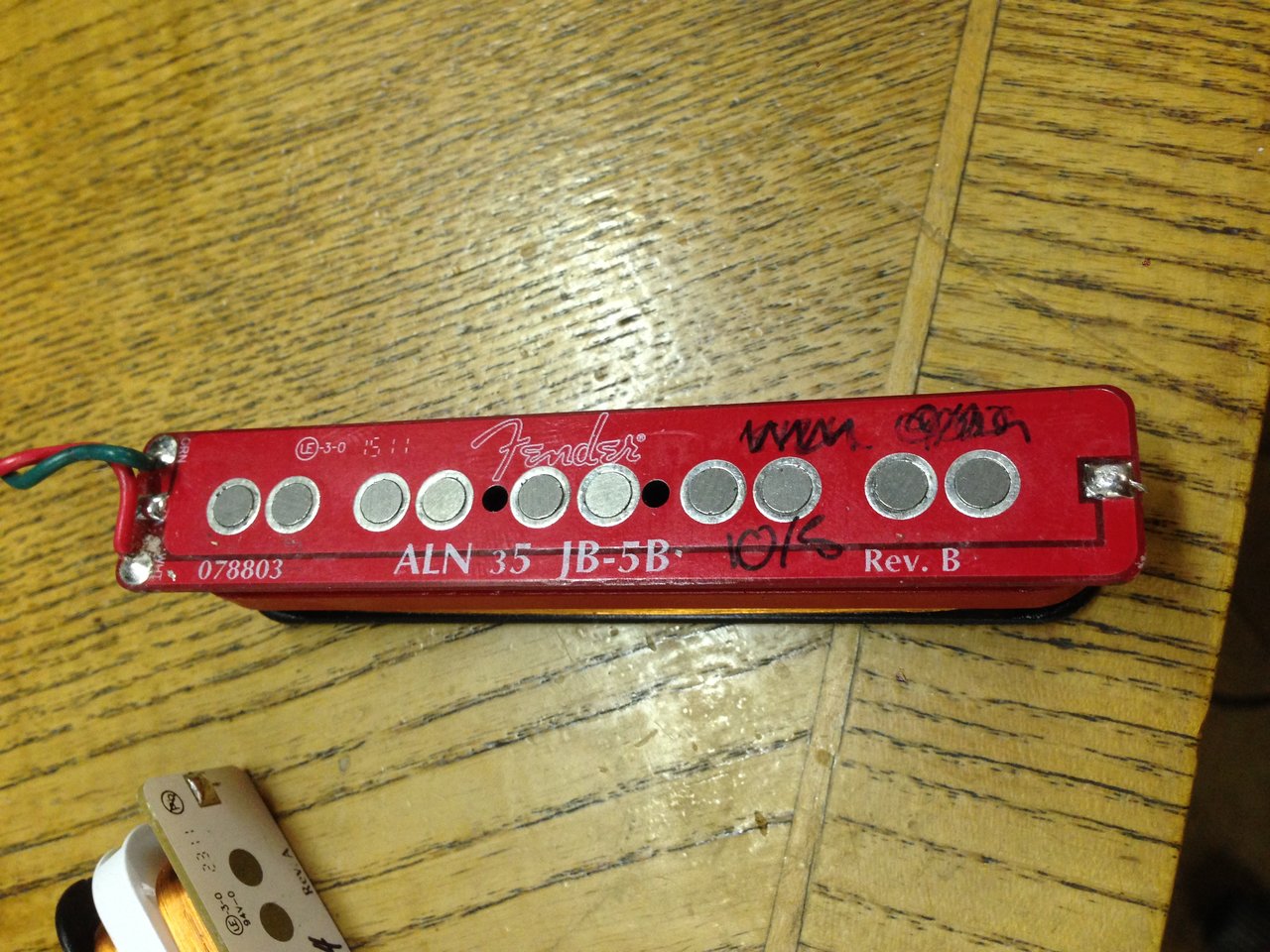

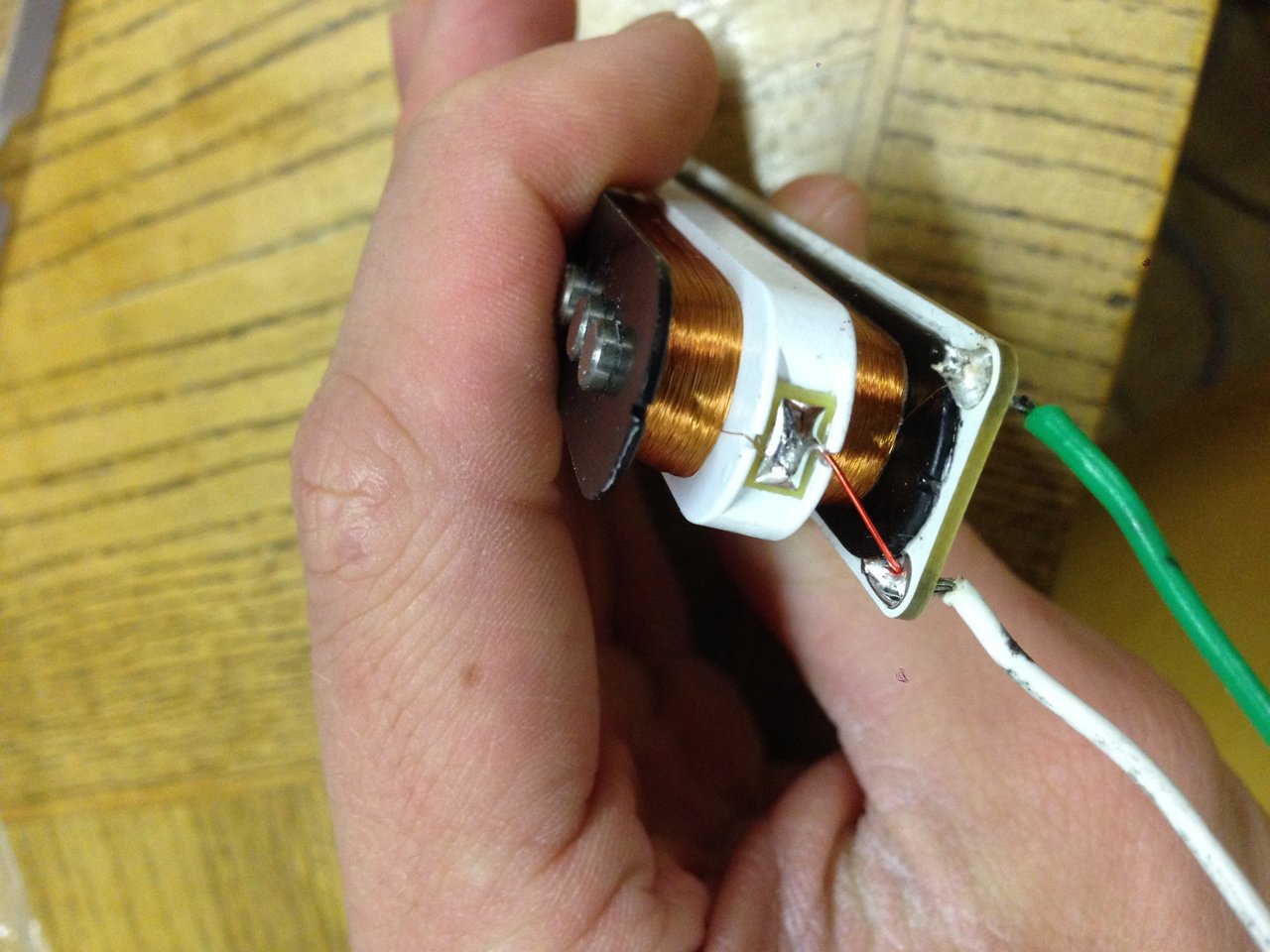

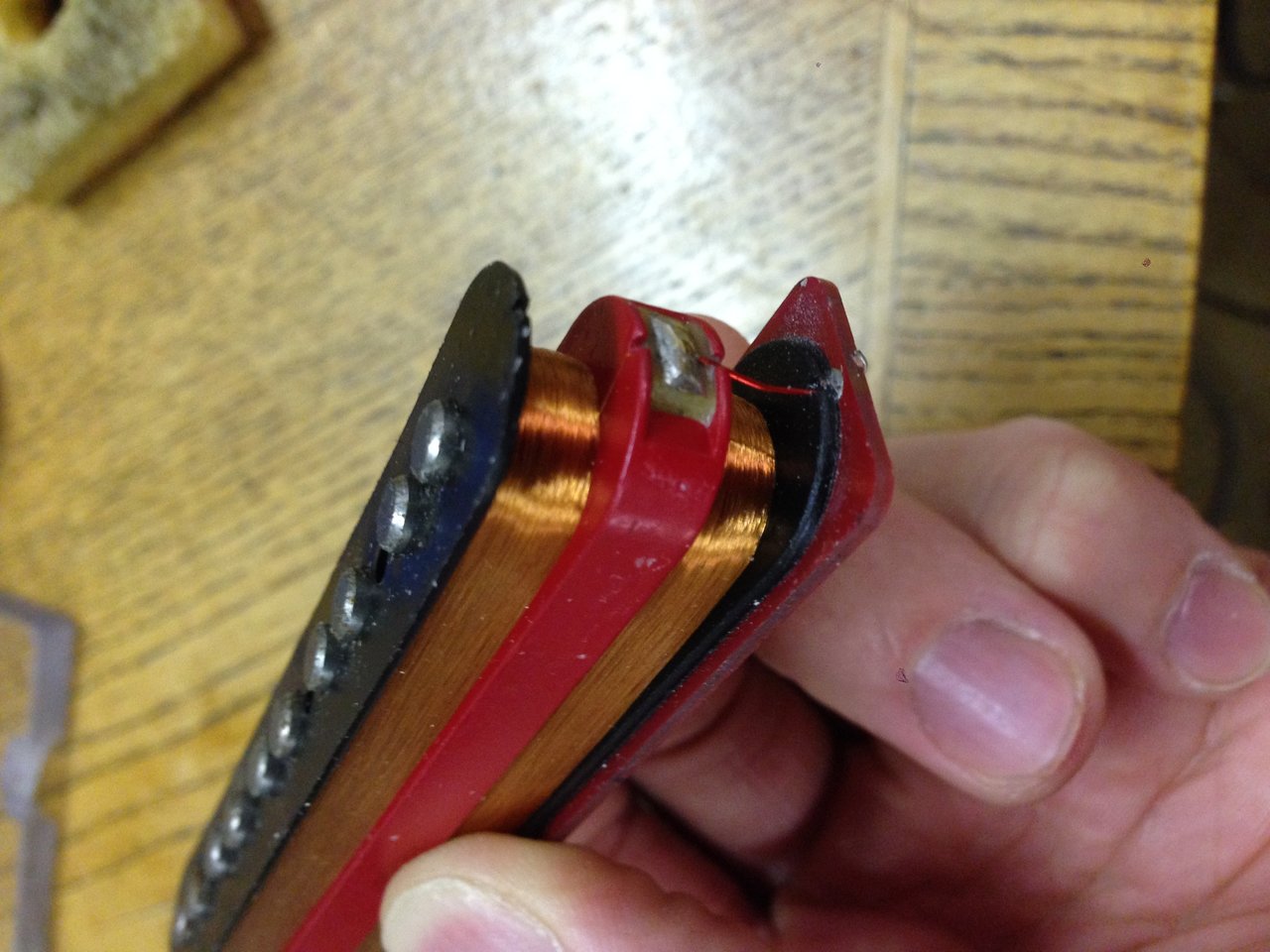

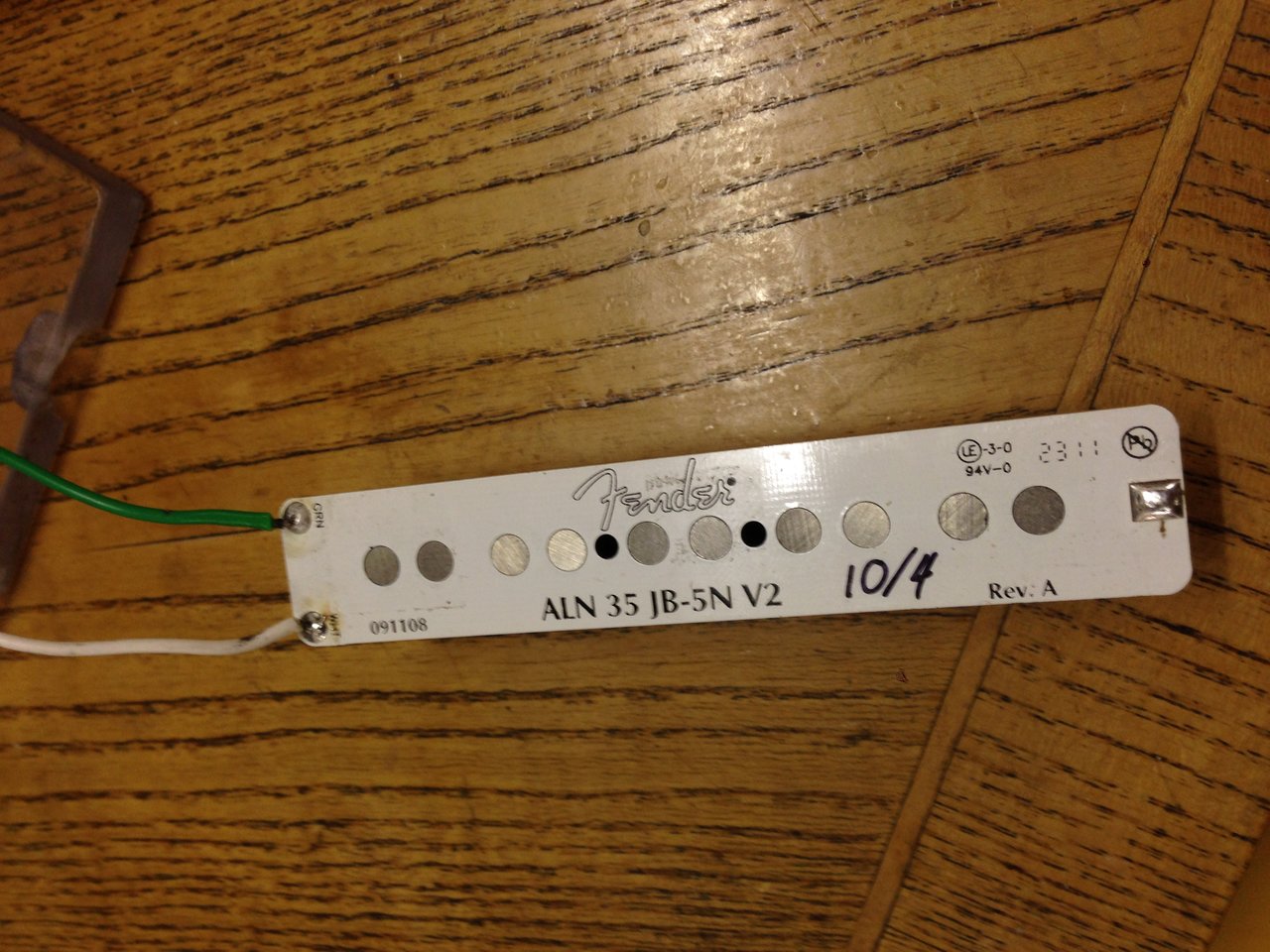

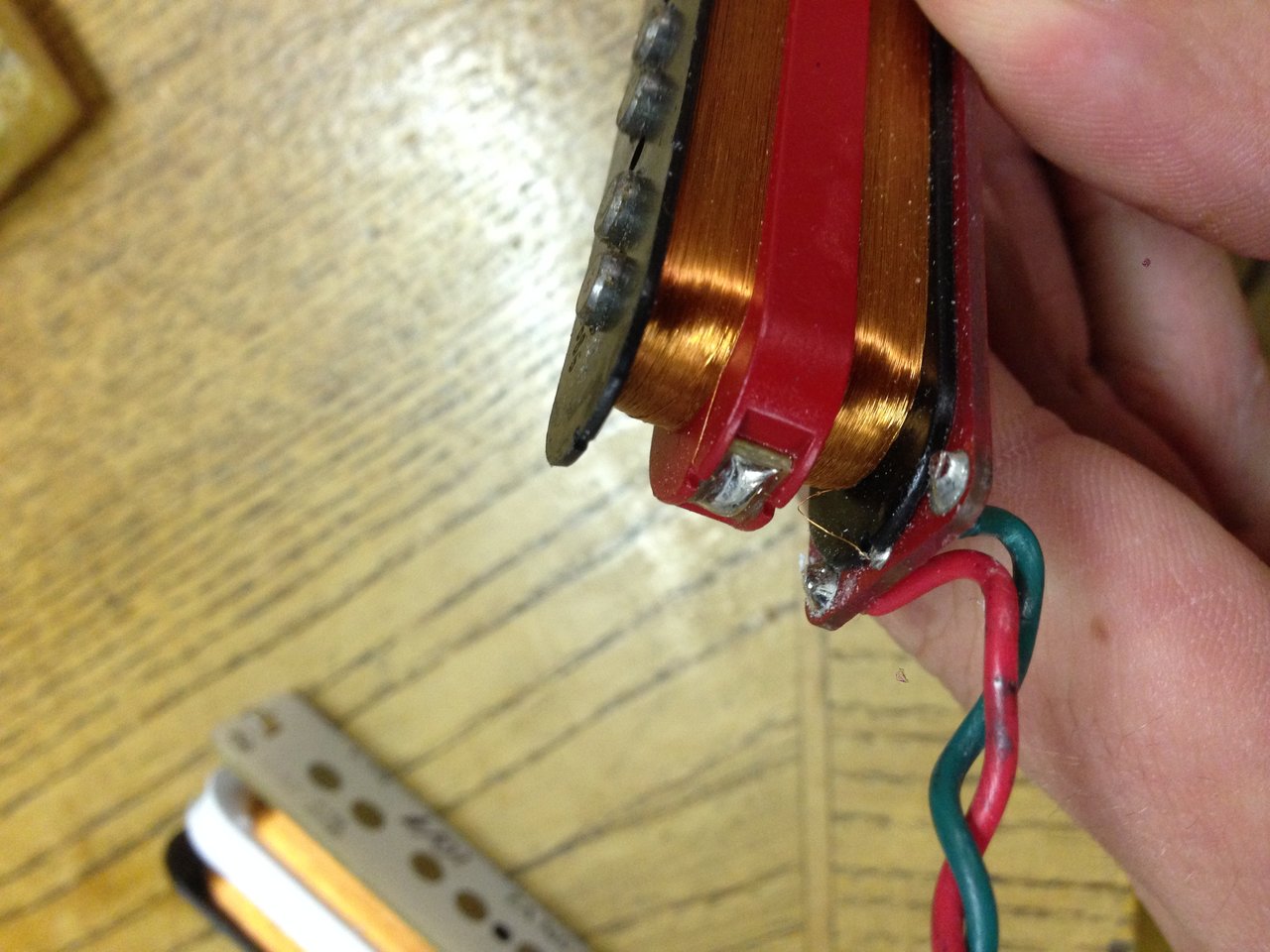

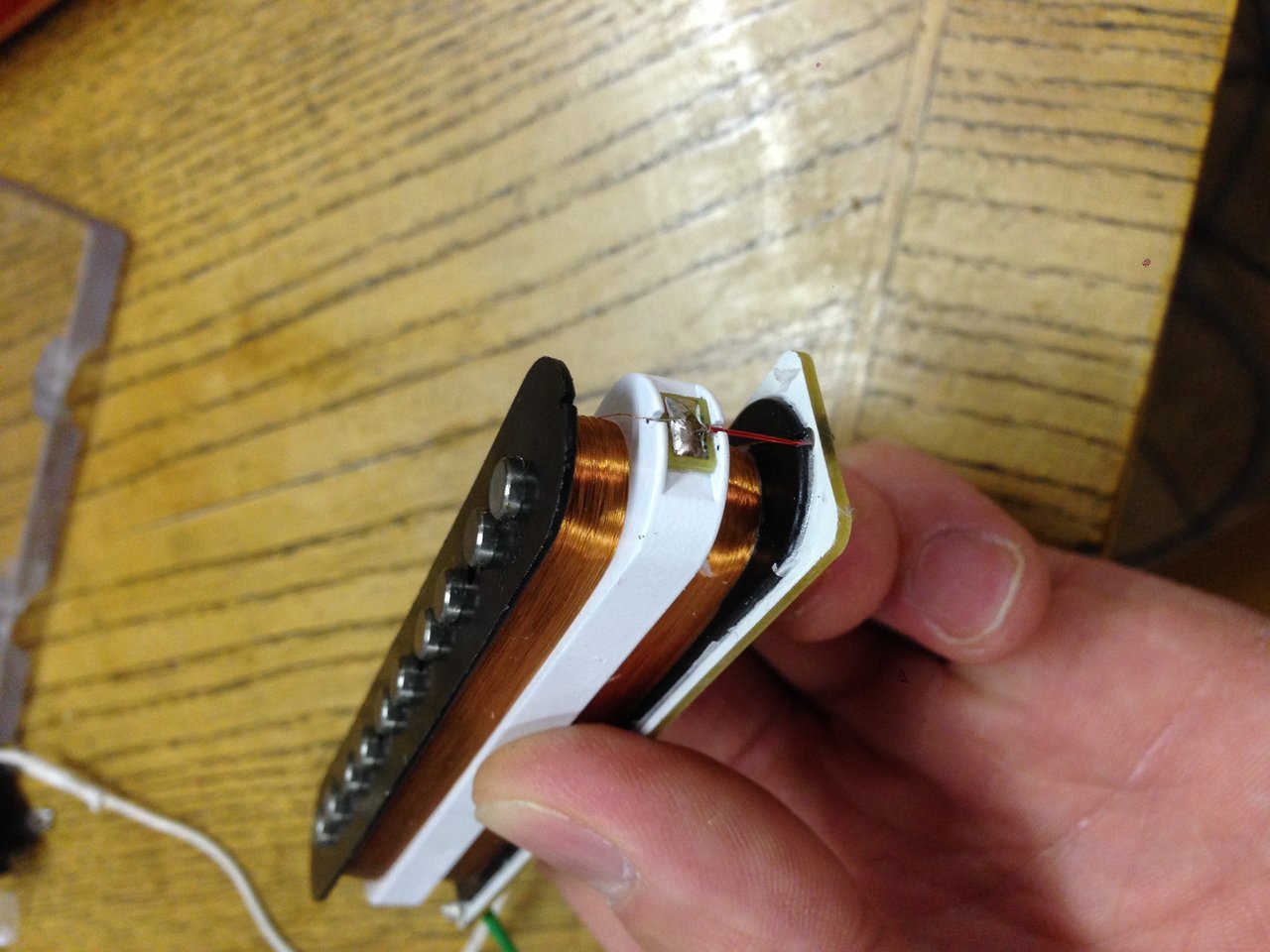

Hier sind Fotos von den PU's...ich hoffe man erkennt wo die Wicklung mit Erdung verbunden ist.

Könne man das durch umlöten beheben?

Danke und lg


Anhänge

  • Foto 04.11.18, 20 10 38.jpg
    Foto 04.11.18, 20 10 38.jpg
    165,2 KB · Aufrufe: 167
  • Foto 04.11.18, 20 10 55.jpg
    Foto 04.11.18, 20 10 55.jpg
    157,7 KB · Aufrufe: 148
  • Foto 04.11.18, 20 11 05.jpg
    Foto 04.11.18, 20 11 05.jpg
    260,2 KB · Aufrufe: 159
  • Foto 04.11.18, 20 11 15.jpg
    Foto 04.11.18, 20 11 15.jpg
    166,3 KB · Aufrufe: 150
  • Foto 04.11.18, 20 11 28.jpg
    Foto 04.11.18, 20 11 28.jpg
    158 KB · Aufrufe: 153
  • Foto 04.11.18, 20 11 35.jpg
    Foto 04.11.18, 20 11 35.jpg
    213,2 KB · Aufrufe: 150
