"Stingray" Umbau aus "Cruiser by Crafter" Bass

  • Ersteller Ersteller Freudi
  • Erstellt am Erstellt am
Freudi

Freudi

Active Member
Beiträge
98
Bassix
ß12.994
Hallo,

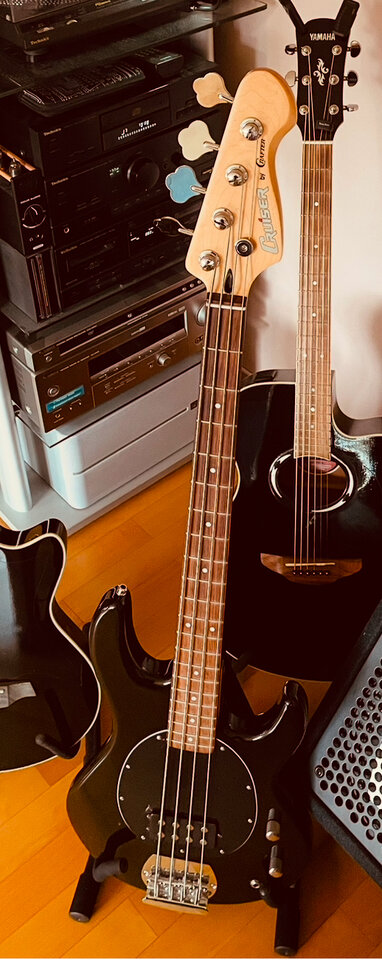

Ich habe einen alten "Cruiser by Crafter" China Bass der mir vom Klang her sehr gut gefällt.

Der Body hat die typische Stingray Form, die Kopfplatte ist aber "irgend etwas" was mir nicht gefällt.



Da ich gerne bastle habe ich mir vorgenommen ihn "Stingray Typischer" aussehen zu lassen ....

D.h. Als erstes Kopfplatte ändern.

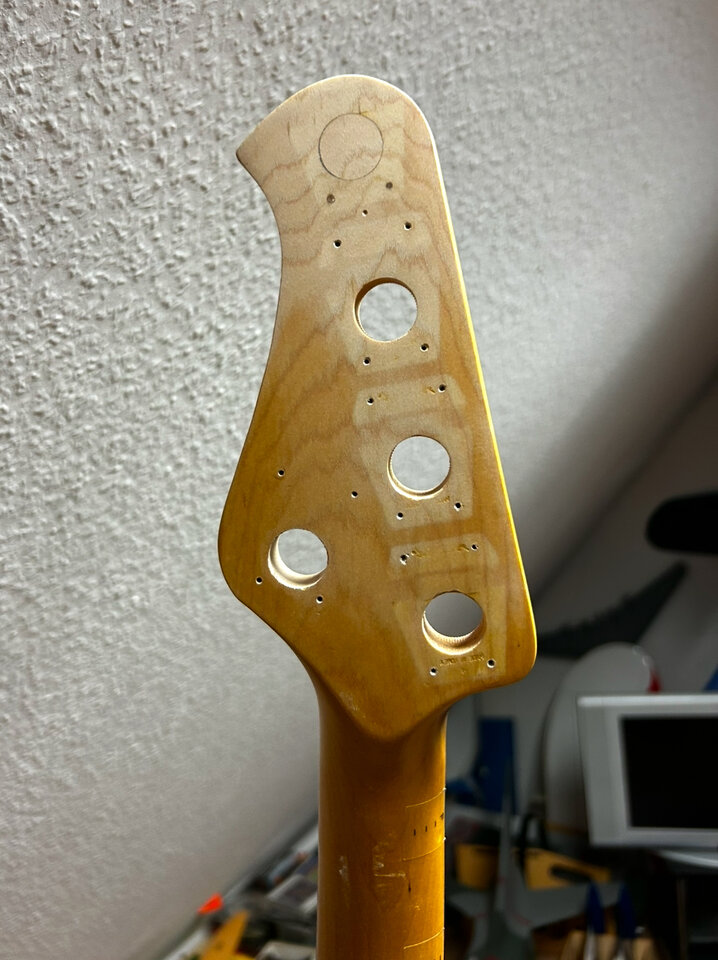

Oben passen Sägen, die original Form hat glücklicherweise genügend Holz zur Verfügung gelassen.
Das nicht mehr nötige Loch habe ich mit dem Holz aus dem oberen Abschnitt schließen können.
Unten habe ich ein neues Loch gebohrt.

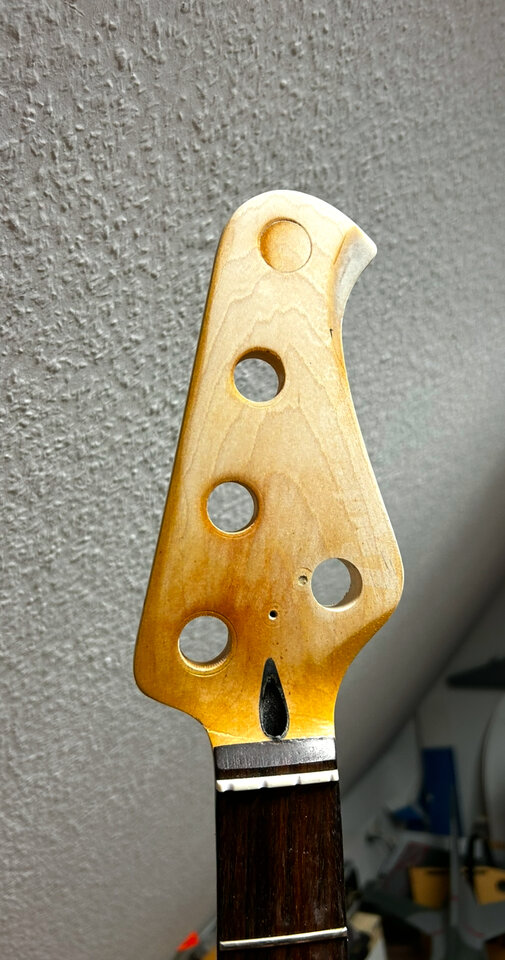

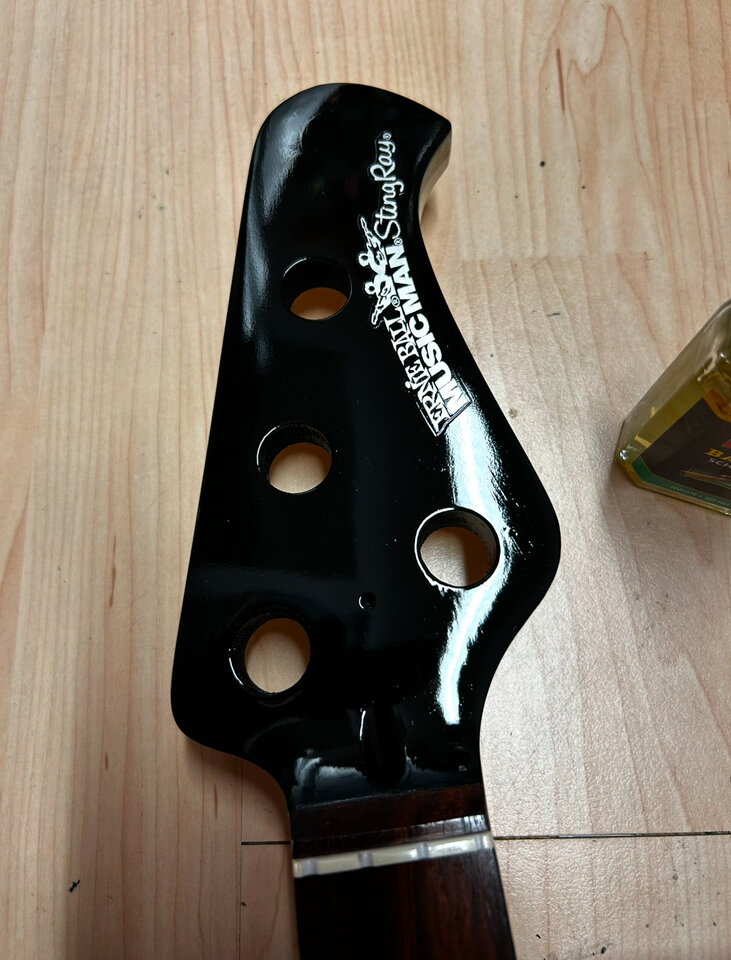

Dann das ganze noch lackieren und ein Wasser Schiebe Bild drauf...


Soweit der Stand bis jetzt....


  • Like
Reaktionen: Kingpin, beate, Nasenbär und 4 andere

Jetzt meine Frage:
Der Body hat nicht die typischen drei Potentiometer zum Einstellen, sondern nur zwei!!!

Also habe ich mir im Internet die typische Stingray Banane mit drei Potenzmetern gekauft.

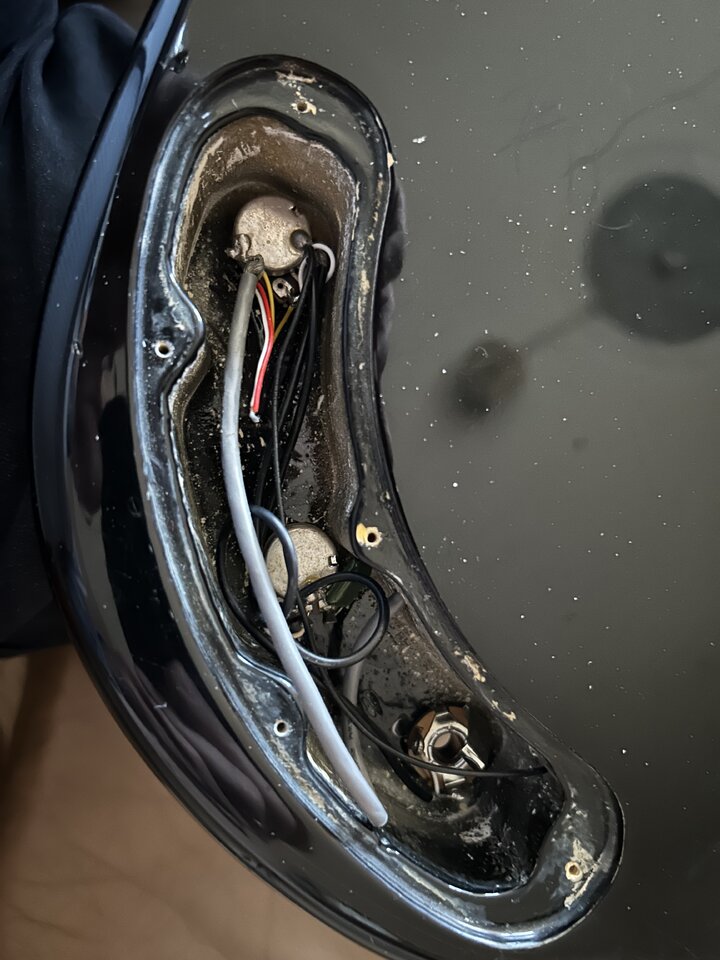

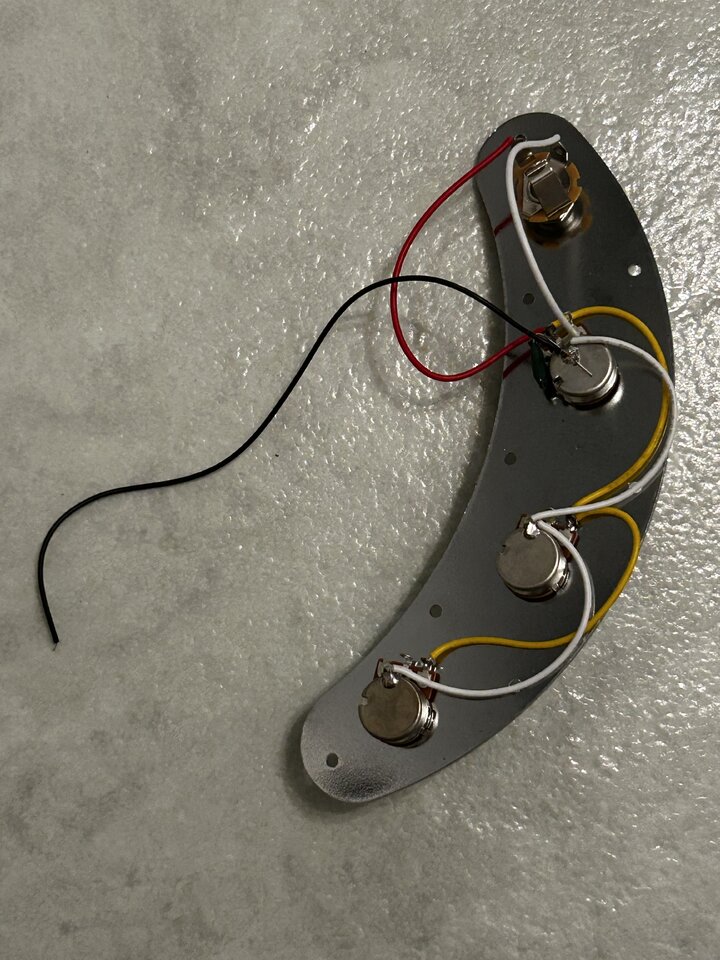

Die hat jetzt aber nur ein Anschlusskabel, das schwarze auf dem Bild. Wie wird das angeschlossen?




Der Bass ist passiv, d.h. ohne Batterie, wird da noch ein weiteres Kabel gegen Masse geschlossen?
Ich hoffe jemand, hat dazu Ahnung und kann mir an dieser Stelle weiterhelfen…

Danke bis dahin,
Gruß Freudi

So ich das sehe, ist hier Vol-Vol-Tone gedacht, Sichtweise von unten nach oben:
Poti 1 Vol 1 (Spule 1 vom Humbucker)
Poti 2 Vol 2 (Spule 2 vom Humbucker)
Poti 3 Tone
Ausgangsbuche

Also quasi eine passive Jazz-Bass Elektronik, nur dass die Singlecoils Seite an Seite platziert als Humbucker sind.

Der schwarze Draht sollte Verbindung zur Bridge haben, damit die Saiten auf Ground/Masse liegen

Poti 1 würde ich die Spule Bridge-Seite anschließen (mittlerer Anschluss vom Poti)
Poti 2 würde ich die Spule Neck-Seite anschließen (mittlerer Anschluss vom Poti)

Die Grounds der beiden Spule gemeinsam auf eines der Poti-Gehäuse anlöten


btw: der Umbau der Kopfplatte auf 3+1 gefällt mir sehr gut

Zuletzt bearbeitet:
  • Like
Reaktionen: Schbassvogel, Gast10894 und nobody666

2xVol an der Banane ist Quark. Besser Vol/Tone/Pichupkonfiguration wie beim Short Scale MM, d.h. Parallel/Series/Single.

Siehe Talkbass

  • Like
Reaktionen: daphonque, 4enima, Ray Mahogany und eine weitere Person
Macht Sinn,
Habe festgestellt, dass die Potis in der Banane hier totaler Schrott sind.
Eins ist mir gleich auseinander gefallen.
Werde mir also jetzt drei vernünftige Potentiometer kaufen.
Hier sind zweimal B250 K
und einmal A250 K verbaut
macht das Sinn das genauso wieder zu kaufen?

Auch habe ich gesehen, dass mein Humbucker in meinem Bass nur ein angeschlossenes Kabel an einem Poti hat. Zwei Kabel, die ebenfalls vom Humbucker kommen, sind überhaupt nicht aufgelegt. Mein Bass hat aber momentan auch nur einmal Lautstärke und einmal Ton?

.... wenn der pu 4 kabel hat , ist das ja schonmal von vorteil .

wenn der bass passiv bleiben soll , würde ich ebenfalls das ganze so machen , wie beim short scale sterling :

1 x volumen
1 x ton
1 x drehschalter für pu beschaltung serie parallel single

  • Like
  • Gute Idee
Reaktionen: Schbassvogel, Kalmar, Gast10894 und eine weitere Person

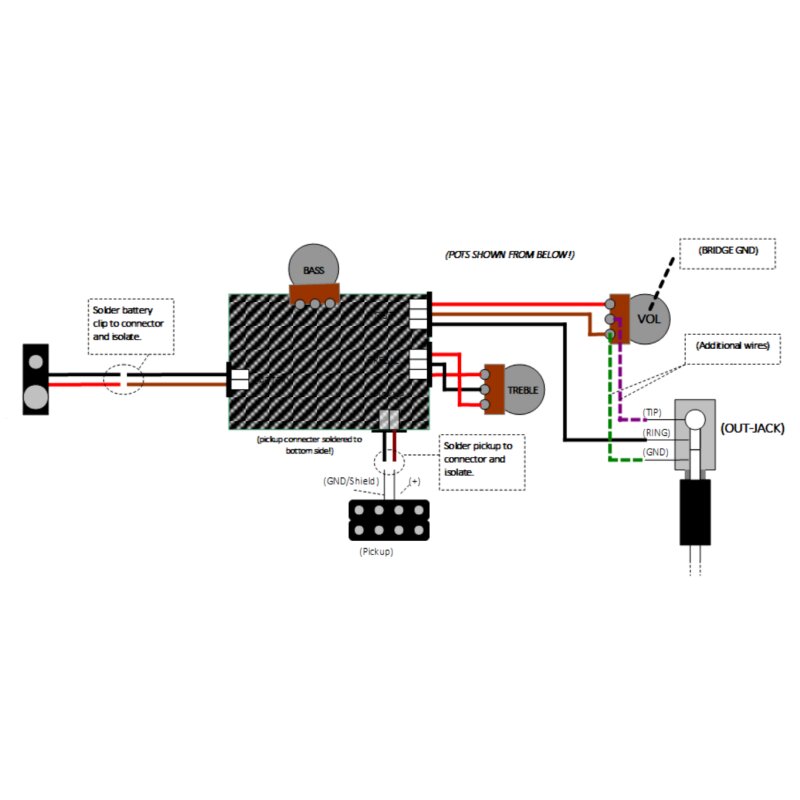

Danke für den #schaltplan.
Mein Humbucker hat nur 3 Kabel also 4 inkl. Masse :rolleyes:
Das gelbe Kabel und die Masse sind momentan an der Tonblende angeschlossen.
Rot und weiß sind miteinander verbunden....

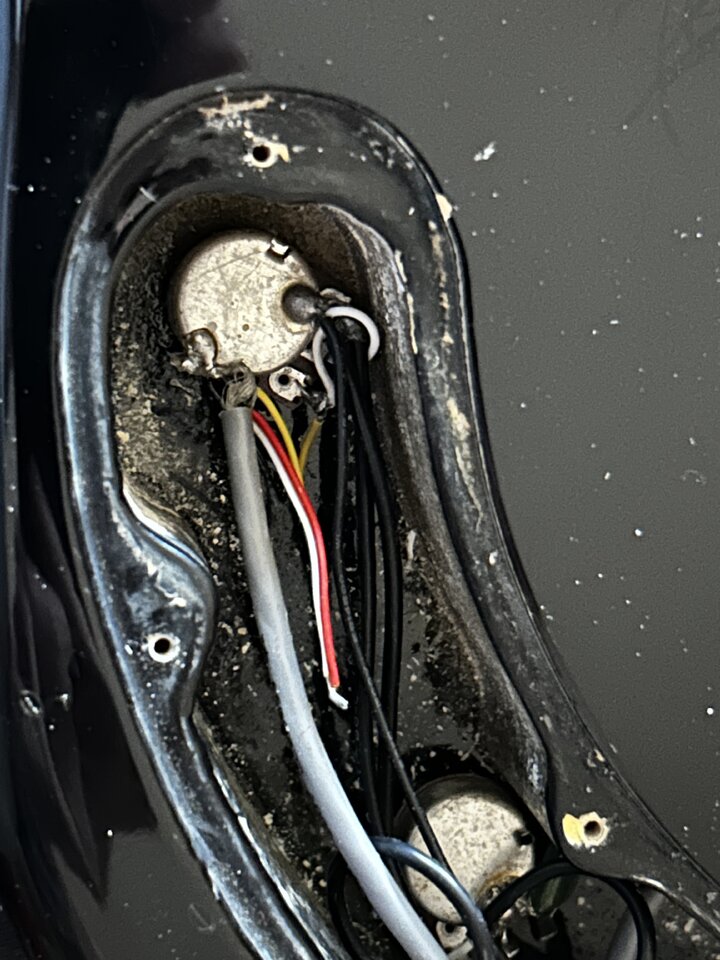

Hilft euch das weiter?

  • #10


Anhänge

  • IMG_4080.jpeg
    134,7 KB · Aufrufe: 57
  • #12
Chic!

Ich habe mir einmal einen Stagg MB300 gepimpt.
Gute Basis, aber fade Elektronik.
Dazu hab ich einen Preamp nachgebaut (mittlerweile gibt es den bei Musikding als Bausatz: "Classic Preamp" oder so ähnlich) und einen Drehschalter (3x4 ??) verbaut zum Umschalten Spule 1 oder 2, parallel, seriell.

Die klangliche Aufwertung war enorm!
Wenn du den Bass pimpen willst, dann würde ich das echt empfehlen.

  • Like
Reaktionen: Kalmar und Bass_Zicke
  • #13
.... zum umbau auf aktiv ( hab selber einen career , 2 dimaverys und einen hb auf aktiv umgebaut ) :

das e fach sieht recht groß aus , sodas auch die batterie hier mit reinpassen sollte .

problem könnte sein , das die potigewinde nicht lang genug sind , um durchs holz und banane zu greifen , man könnte aber das e fach auch nach oben öffnen und dann sollte das kein problem sein .

zuerst würde ich aber mal den widerstand des pus ausmessen .

  • #14
Nach oben ausbohren ist kein Problem, aber Widerstand ausmessen ????

  • Antwort hilfreich!
Reaktionen: Bass_Zicke
  • #15
Chic!

Ich habe mir einmal einen Stagg MB300 gepimpt.
Gute Basis, aber fade Elektronik.
Dazu hab ich einen Preamp nachgebaut (mittlerweile gibt es den bei Musikding als Bausatz: "Classic Preamp" oder so ähnlich) und einen Drehschalter (3x4 ??) verbaut zum Umschalten Spule 1 oder 2, parallel, seriell.

Die klangliche Aufwertung war enorm!
Wenn du den Bass pimpen willst, dann würde ich das echt empfehlen.
Meinst du den Bausatz?

Und dann müsste ich eine 9v Batterie einbauen?
Verträgt das dann auch der Humbucker?

Gruß
Freudi

  • #17

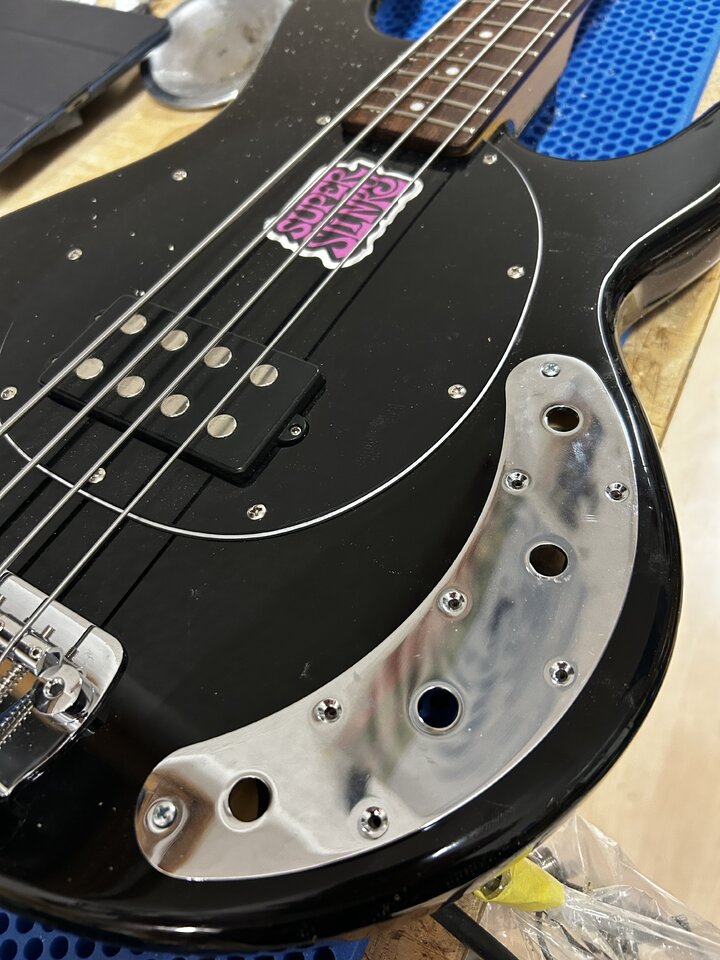

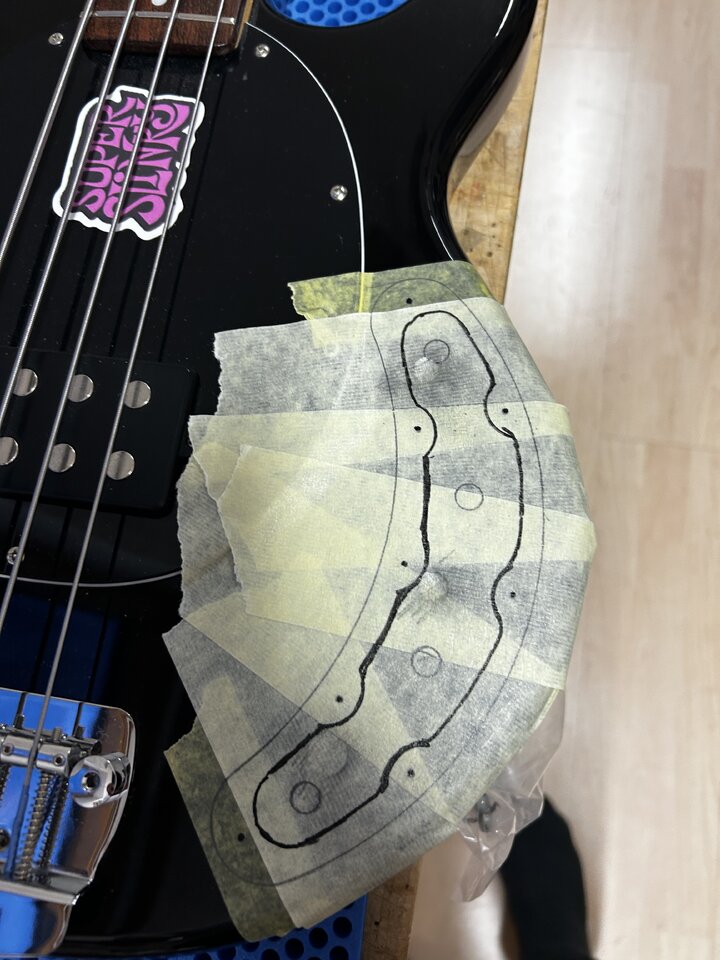

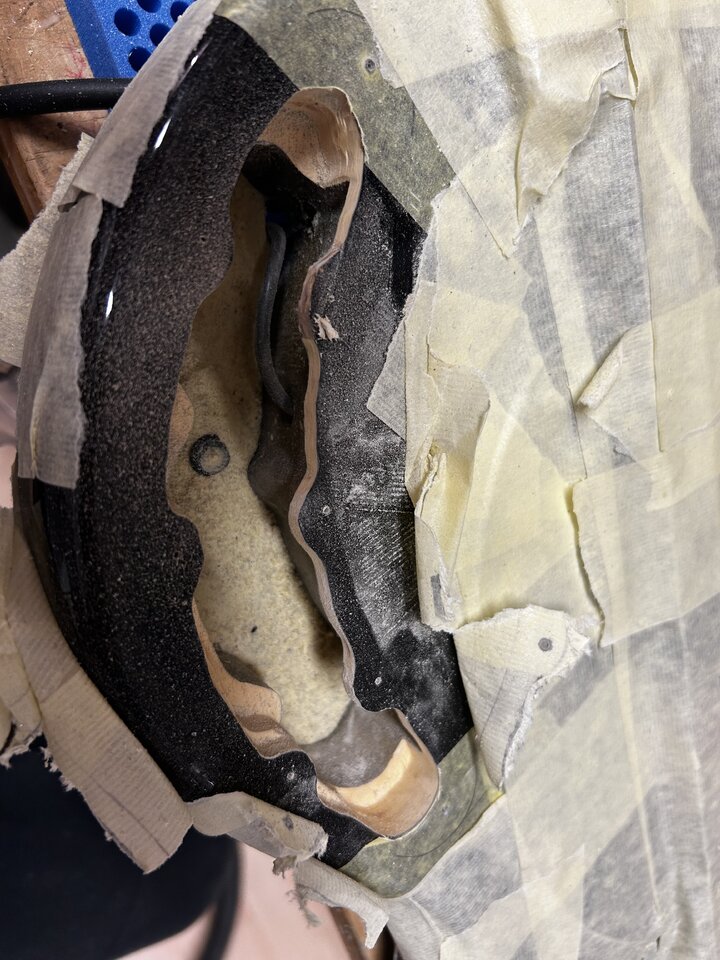

So, habe mir ein Herz gefasst und den Body jetzt doch eingefräst...

Eine passende Elektronik habe ich mir bei Klaus Brunner, "das Musik-ding"
Bestellt... mal sehen, ob alles passt

Gruß Freudi


  • Like
Reaktionen: itune, 13ghosts, daphonque und eine weitere Person
  • #18
Die Batterie passt da schon mit rein. Alle 1-2 Jahre ein prophylaktisches Wechseln und gut.

  • Antwort hilfreich!
Reaktionen: Bass_Zicke
  • #19
Das muss ich sehen...
Die Elektronik ist noch nicht da (kommt erst nächste Woche) und da scheint ja auch eine Platine dabei zu sein, ob ich dann noch mit der Batterie klar komme werde ich sehen...
ich habe erst mal nur die beiden "alten" Potis eingebaut ... und noch einen nicht angeschlossenen "Dummy Poti"

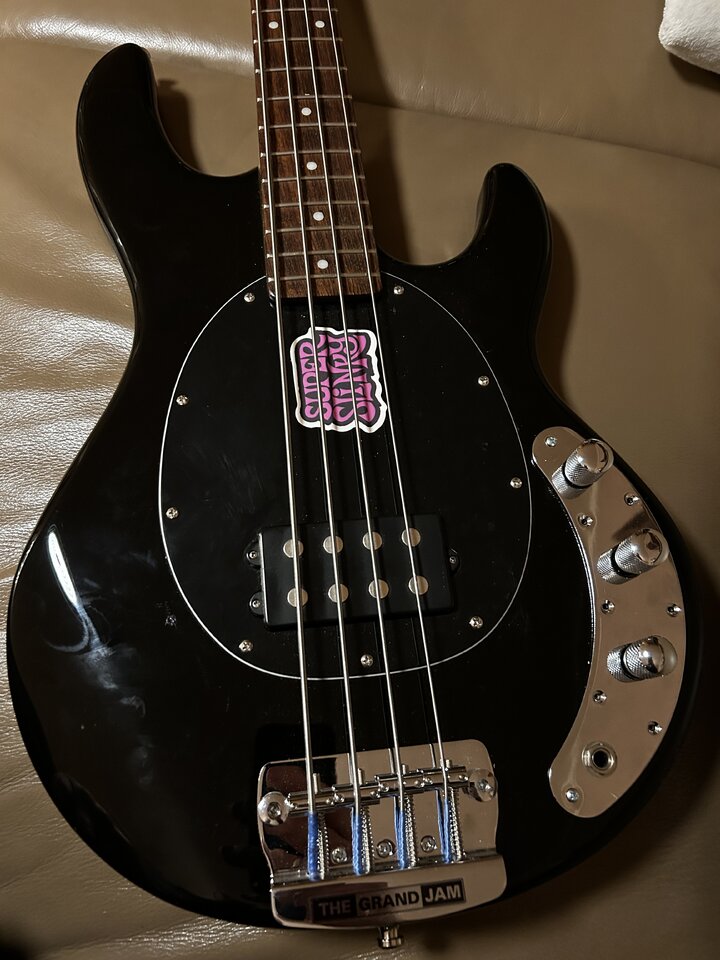

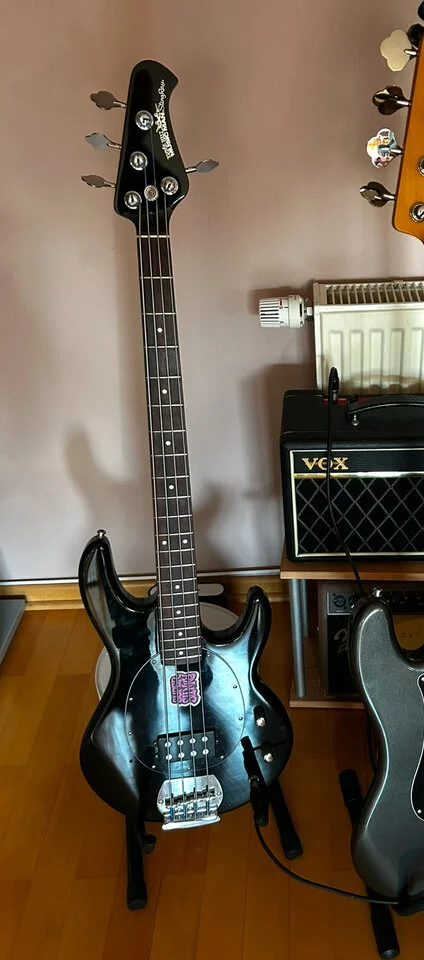

Sieht jetzt erst mal so aus...

  • Like
Reaktionen: Kalmar und Bass_Zicke
  • #20
da mußt du mal schauen , so , wie ich mich erinner , hängt das platinchen an einem der beiden tonregler und der rest ist mit käbelchen verdrahtet .
da müßte eigentlich genug platz für die batterie bleiben , zumal dein fach ja auch durchgehend ist und damit auch mehr einbautiefe hat .
