Bartolini Soapbar Seriell/Parallel-Switch Schaltung


Basspekoe
Basspekoe
...schon ein bißchen bassverrückt ;)
Hallo...

Nachdem ich schon öfters gelesen habe, das einige interessiert sind an einem Seriell/Parallel-Switch für Bartolini Soapbars, hab ich meine letzte Umrüstung mal dokumentiert....


Mein HumanBase Max 6-saiter hatte von Werk aus einen unbekannten 2-Band EQ und Bartolini Soapbars seriell verdrahtet. Dieser Sound ist zwar nett, aber weit unter dem, was das Instrument kann.
Als erstes flog der 2-Band EQ raus und eine Noll TCM 3PM (3-Band-EQ mit parametrischen Mitten) hielt Einzug. Nicht nur, das diese Elektronik besser und direkter klingt, sondern durch die parametrischen Mitten kann man das Instrument punktgenau im Mix nach vorne holen.



So klang der Bass schon ganz ordentlich. Aber da ich schon mehrere Instrumente (z.B. Marleaux Consat Custom 6-saiter) mit Noll-Elektronik und Seriell/Parallel-Switch umgebaut habe, wusste ich, das da noch mehr zu holen ist. Die Bartolinis (auch Delano, usw) klingen seriell sehr fett, laut und "gewaltig", aber im Mix oft etwas undifferenziert, belegt und "störend" durch die extremen Tiefmitten.
Parallel klingen sie offener, detailierter, ausgewogener und stören auch sehr laut gedreht nicht im Mix. Akkorde kann man auch besser heraushören, da nichts verschwimmt...
Also musste noch ein Umschalter in den HumanBase Max 6....

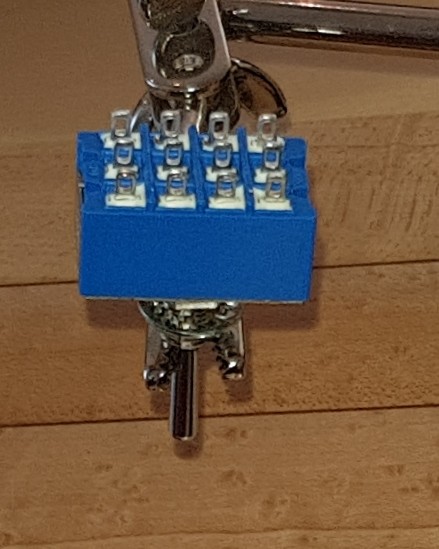

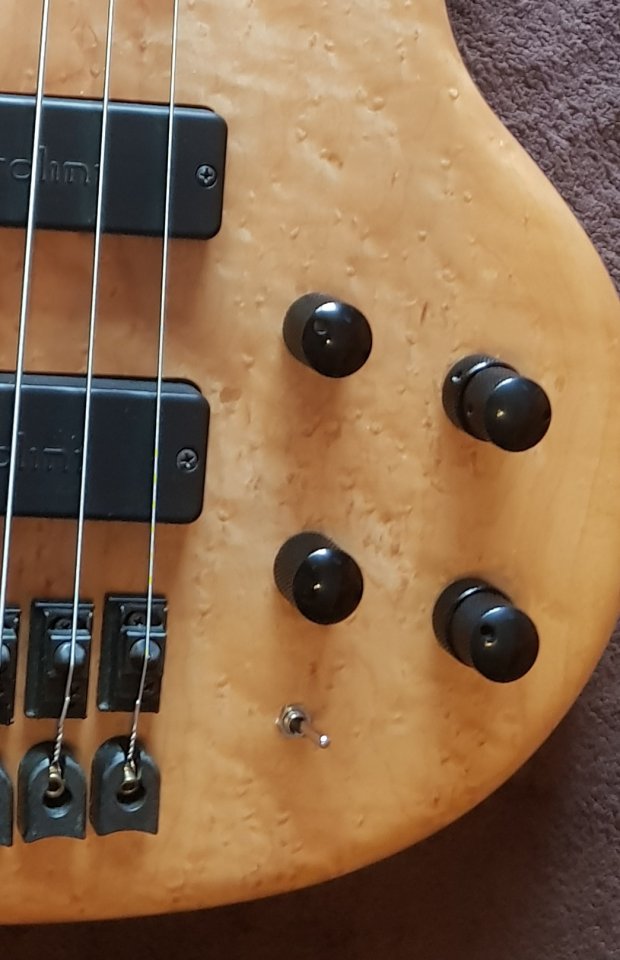

Da die Noll TCM 3PM mittels push/pull-Poti passiv schaltbar ist, war noch ein Loch frei, in dem der frühere Passivschalter des 2-Band EQ platziert war. Da beide Pickups mit einem Schalter geschaltet werden, musste ein "On-On-Schalter" mit 4-Schaltebenen eingebaut werden...

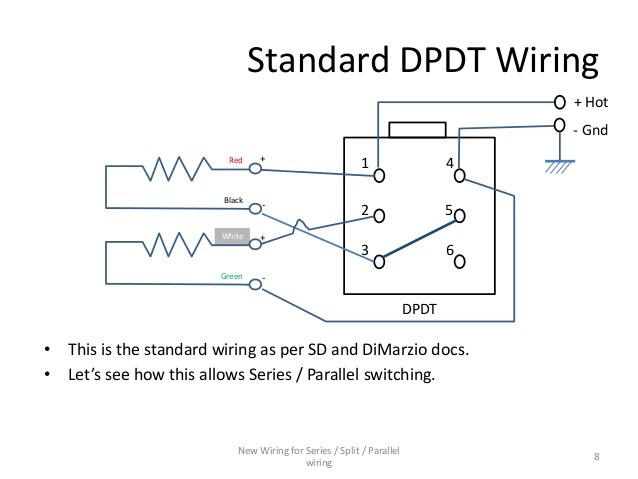

Es werden 2 mal 2 Schaltebenen für beide Pickups benötigt. Das Diagramm zeigt die Verdrahtung eines PU's mit zwei Ebenen. Der zweite wird mit den nebenliegenden Ebenen genauso verdrahtet....



Da von den Bartolinis nur 2 Leitungen kommen, müssen die ebenfalls modifiziert werden. Die Bartolinis haben 4 Spulen, die alle hintereinander in Serie geschaltet sind. Die Spulen für die H-A und D-C Saiten bleiben seriell verdrahtet (wie Preci-PU). Aber die Spulenpaare der nun nebeneinanderliegenden (Preci-)PU's kann man gut seriell oder parallel verschalten.
Wie die Anschlüsse umgelötet werden müssen, kann man im folgenden Bild gut erkennen....

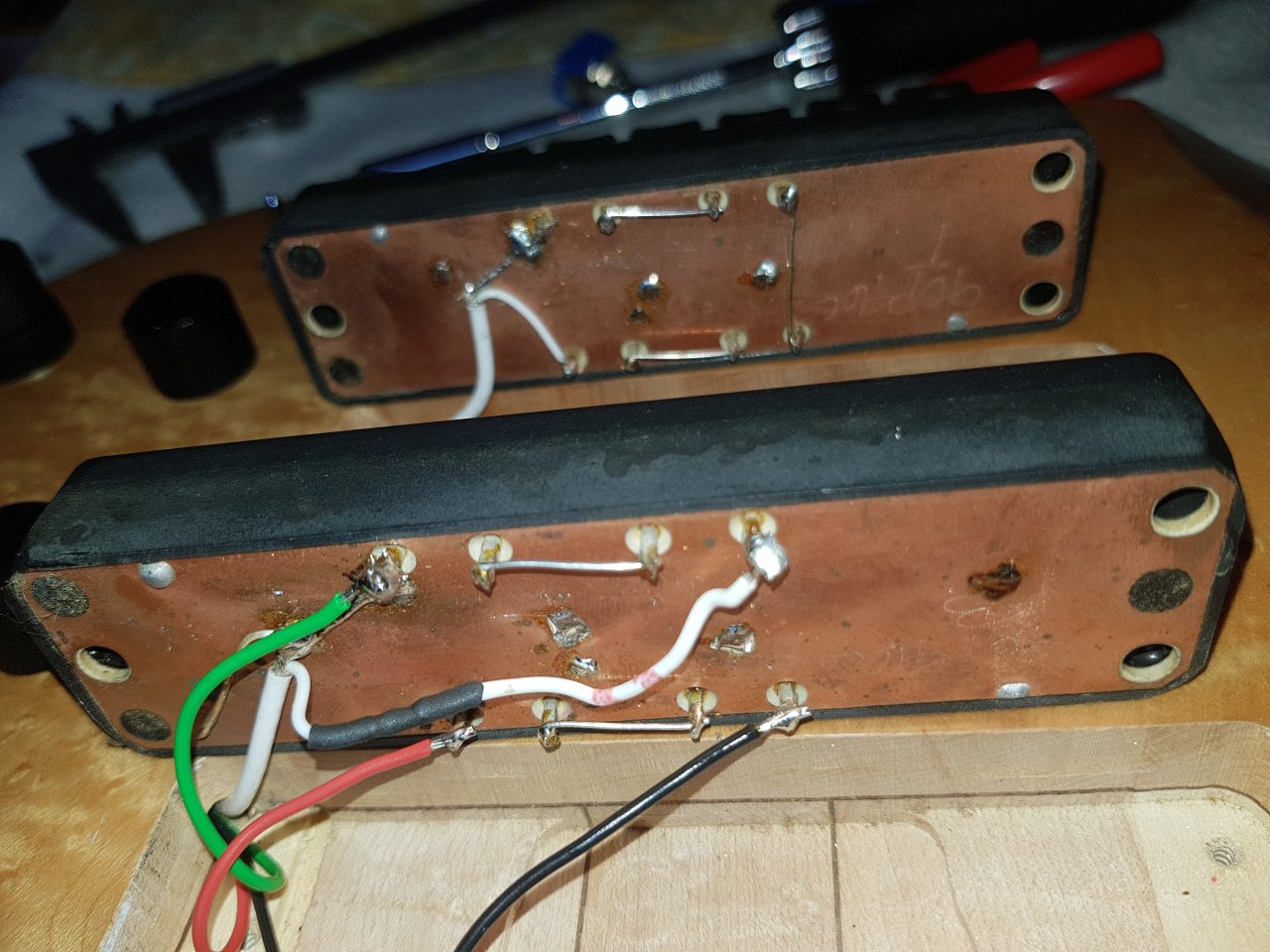

Vorne der modifizierte PU, hinten die originale Verdrahtung...



Das Ergebnis ist genau so, wie ich es mir gedacht habe. Was aber nicht wundert, da ich das schon bei 4 Bässen so gemacht habe... ;-)
Der HumanBase Max 6-saiter klingt nun in der Parallel-Stellung wunderbar offen und direkt, klar und sauber und setzt sich gut im Mix durch ohne störend zu wirken...
In der Seriell-Stellung hat man noch den Tiefmitten-Schub als "Notwehr"-Schaltung gegen durchgeknallte Mitmusiker zur Verfügung, wenn's mal wieder etwas lauter wird... ;-)


Zuletzt bearbeitet:
claudio
claudio
Well-Known Member
Bassix
ß69.209
Ciao @Basspekoe

ein sehr schönes Instrument zusätzlich aufgewertet, so muss das! Da wünsche ich Dir weiterhin viel Spass.

Gruss
claudio

Basspekoe
Basspekoe
...schon ein bißchen bassverrückt ;)
@Basspekoe : nutzt du auch in einem deiner Bässe einzelne Spulen der Soapbars? Also Single Coil.
Nein. Ich hatte bei einem Maruszczyk Elwood L6a mit Delanos die Möglichkeit, die Spulen auch als Singlecoil zu nutzen, aber das hat mir überhaupt nicht gefallen. Klingt ähnlich der Parallel-Schaltung, nur dünner....
...Obwohl ich eigentlich ein Singlecoil-Fan bin. ;-)

Basspekoe
Basspekoe
...schon ein bißchen bassverrückt ;)
Hallo @Basspekoe
sind das eigentlich die Singularity bei dir oben?
Diese als 6er:
Die Bartolinis waren in einem Human Base Max 6 drin. Den Bass habe ich aber mittlerweile verkauft, da er sich aufgrund der Form schlecht im sitzen spielen ließ. Ich kann dir also garnicht genau sagen, welche das waren. So alt, wie die waren, gab es damals wahrscheinlich eh nur eine Version... ;-)
Wahrscheinlich waren dieselben in einem meiner Marleaux Consat 6er drin. Diese habe ich aber gegen Delanos getauscht, dir mir schon im andere Marleaux Consat 6er sehr gut gefallen haben. Die Delanos sind ebenfalls parallel/seriell schaltbar.
Bei den Delanos habe ich einmal die 4-Spuler und einmal die 2-Spuler, wenn ich das richtig in Erinnerung habe. Klanglich tun die sich im parallel/seriell-Modus aber nichts. Die 4-Spuler hatte ich auch im ehemaligen Maruszczyk Elwood L6a parallel/singlecoil/seriell schaltbar drin. Auch da klang parallel/seriell genauso, wir die 2-Spuler im nachgerüsteten Marleaux. Die SingleCoil-Variante hat mir überhaupt nicht gefallen... Jeder Singlecoil in irgendeinem Jazzbass klingt m.M.n. besser.

Die Bartolinis im Human Base Max hatten definitiv 4 Spulen. Ich sende dir gerne noch ein Foto von den Bartolinis aus dem Marleaux, die genauso aussehen... (noch im seriellen Urzustand)



P.S.: ...falls Interesse an den Bartolinis besteht, die können auch verkauft werden. Haben aber deutliche Gebrauchspuren...

Basspekoe
Basspekoe
...schon ein bißchen bassverrückt ;)

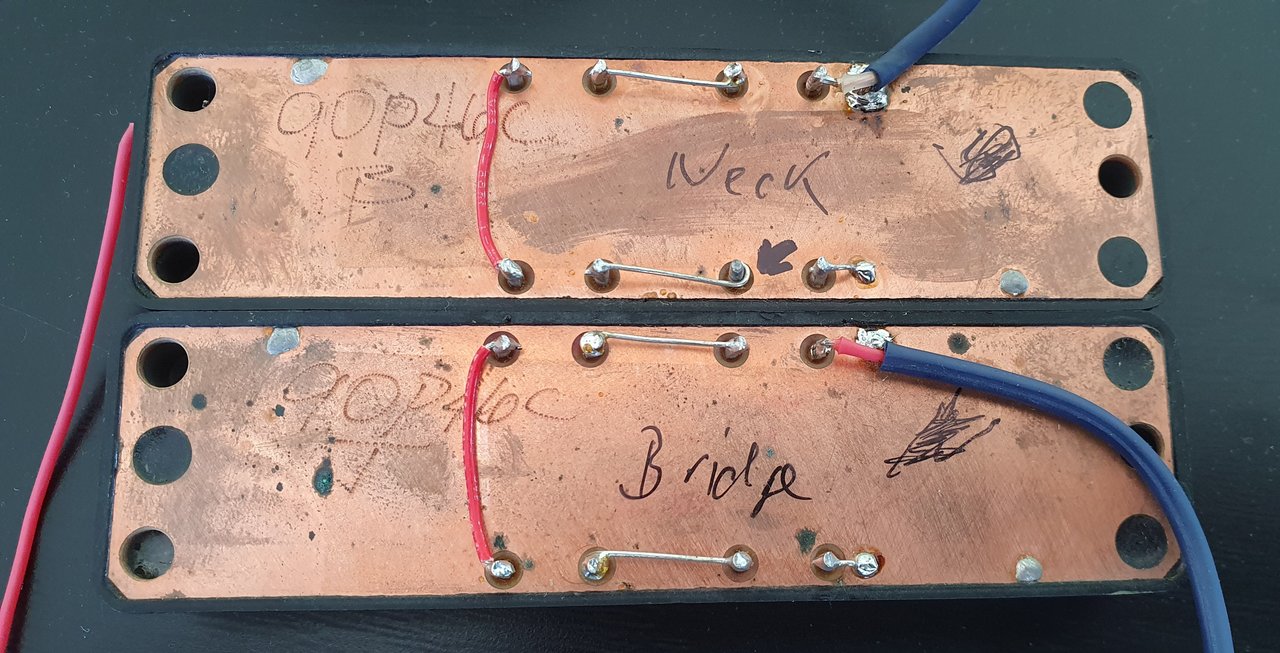

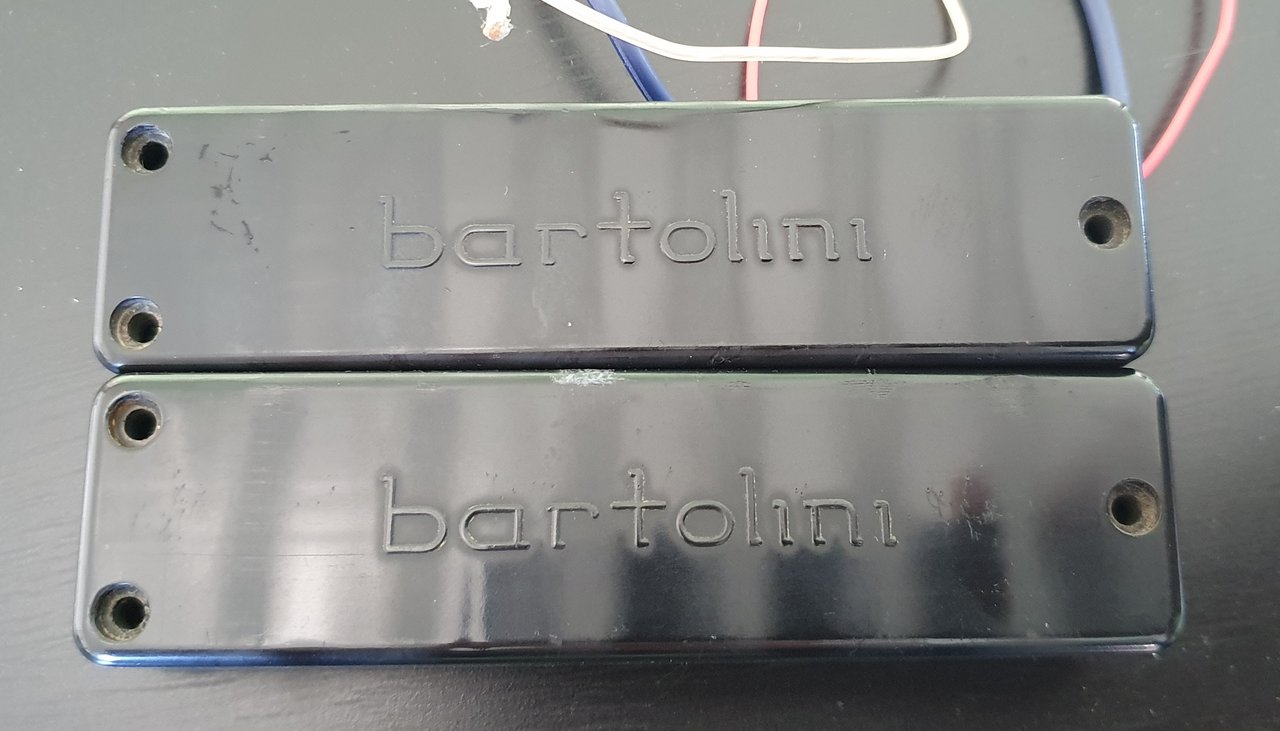

...auf den Fotos (EX-Marleaux-PUs und auch PUs vom HumanBase) erkennbar:
