Bass-Preamp selbst bauen mit Gehäuse und Platine

Erster Probelauf:

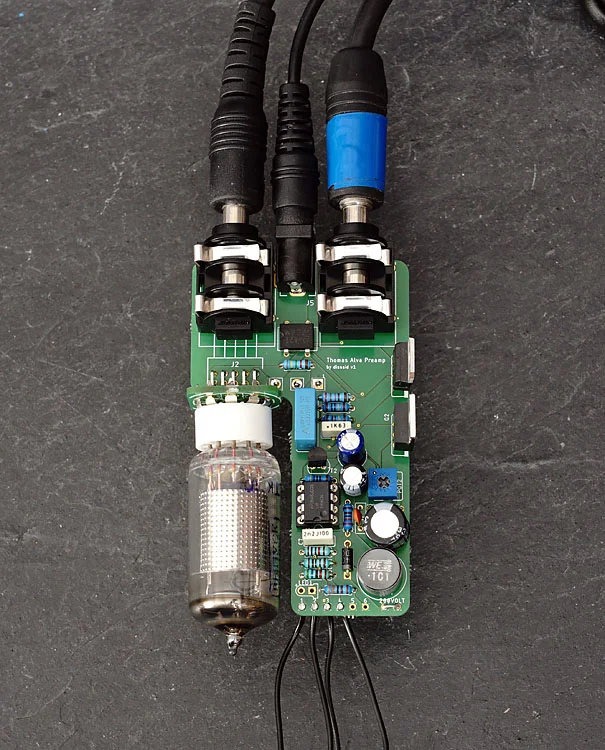

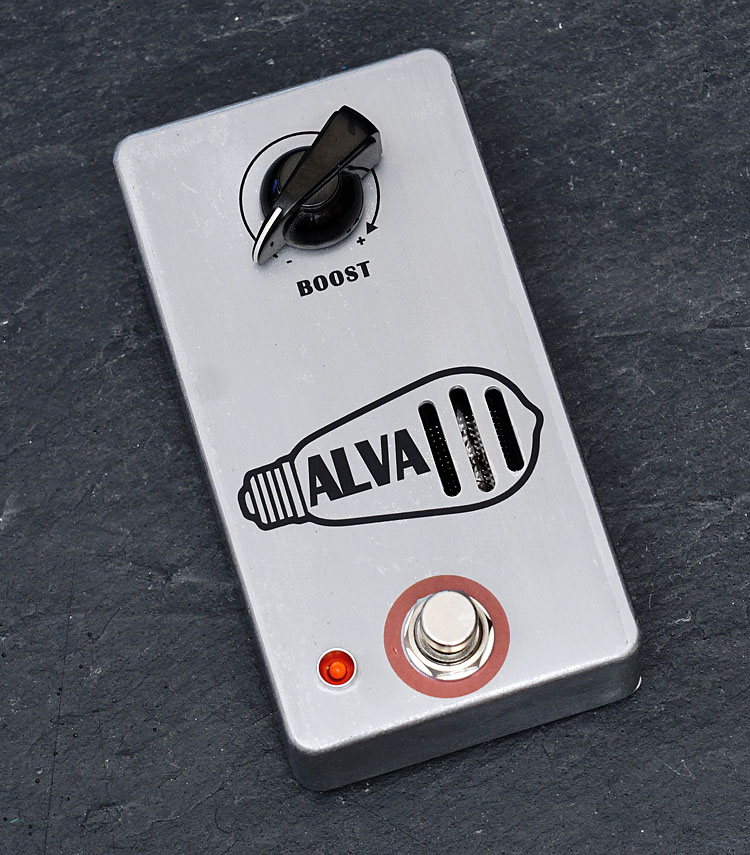

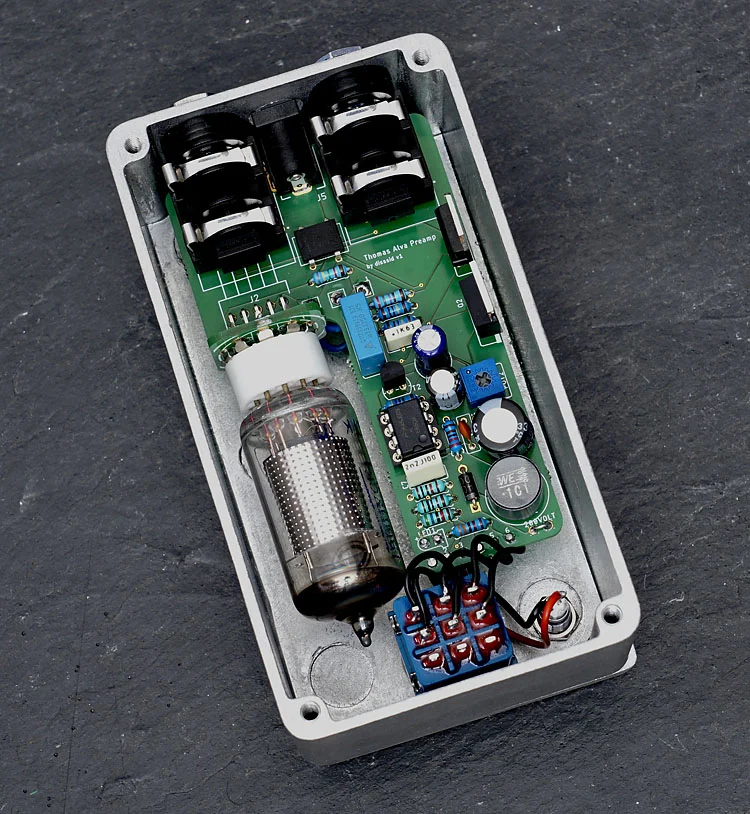

Das ist der Nachbau des Night Owl Edison Preamps. Das ist ein Röhren-Boost-Pedal, welches den Sound nur um Nuancen, aber dann doch irgendwie hörbar verfeinert.
Das Layout des Originals mochte ich nicht und die LED-Beleuchtung fand ich eher "billig", also habe ich meinen Edison nachgebaut.
Fehlt nur noch die Verpackung. Einen "Anfänger-Layout-Fehler" habe ich gemacht, den verrate ich aber nicht... :-)

Zuletzt bearbeitet:
ich bin ja weg von Einzeltretern seit ich das Helix habe, aber so eine Nachteule.....das wäre noch mal was......

Gratulation :opa:

In meiner Jugend hatte ich mal einen Ringmodulator gebastelt, der war sehr unterhaltsam 😅.
Vielleicht würde ich sowas wieder bauen. Hat da jemand einen schönen Schaltplan?

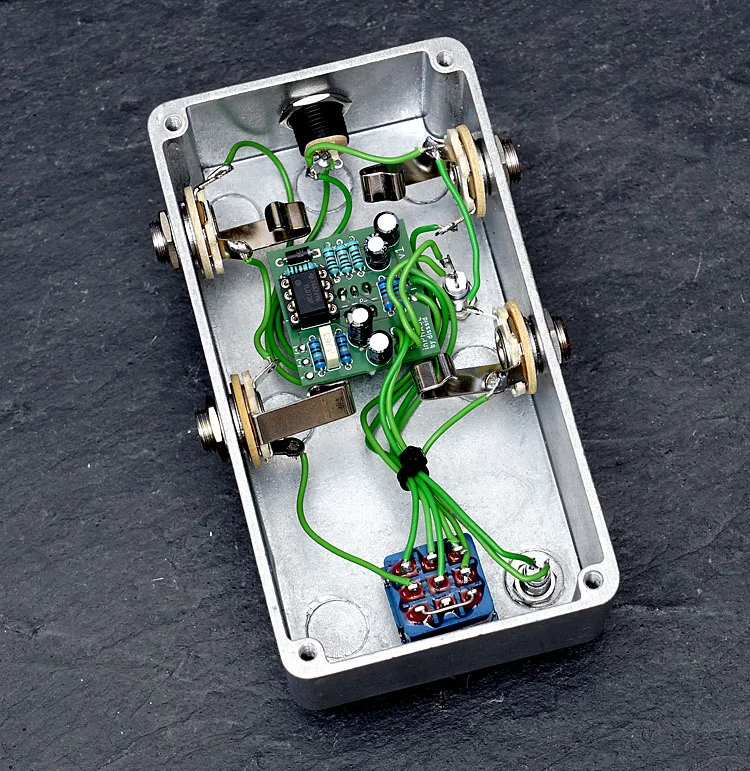

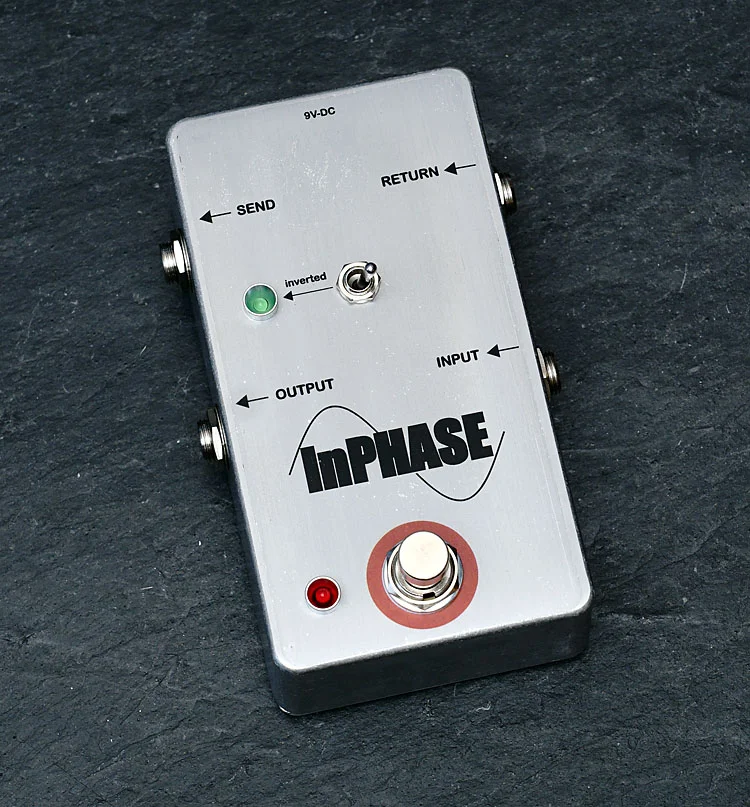

Hier kam das Thema "Phase-Inverter" auf. Ich habe vor längerer Zeit mal so ein Teil gebastelt, weil eben genau ein Effekt in meiner eigentlich spärlichen Effekte-Kette die Phase drehte.
Der betreffende Effekt wird in den Loop des Pedals gelegt.



Wie schon geschrieben, es nicht der schönste Entwurf. Gerade die Verkabelung ist so recht aufwendig. Aber es ist halt nur ein schnell benötigtes Tool gewesen.

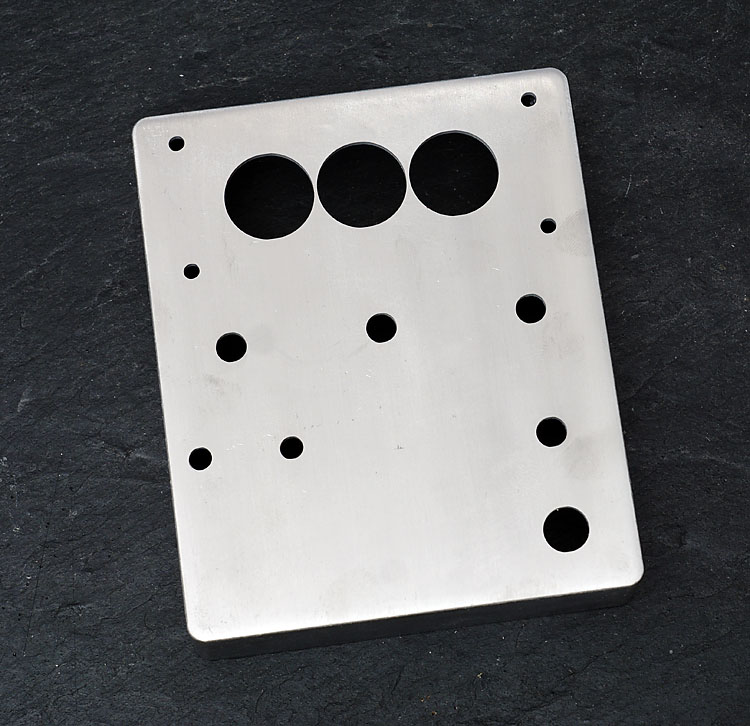

Gehäuse sind oftmals das teuerste Einzelbauteil bei einem FX-Pedal. Wenn man hier mal mit den Abmaßen nicht sooo genau ist, dann könnten schnell mal (wie in diesem Fall) 14,00 € "futsch" sein...


EBS T90 Preamp:

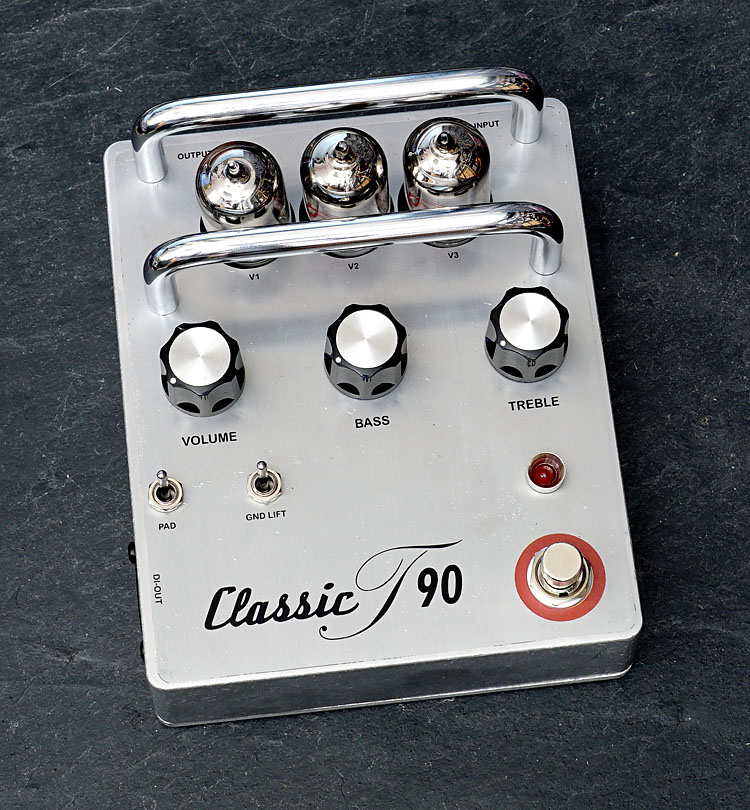

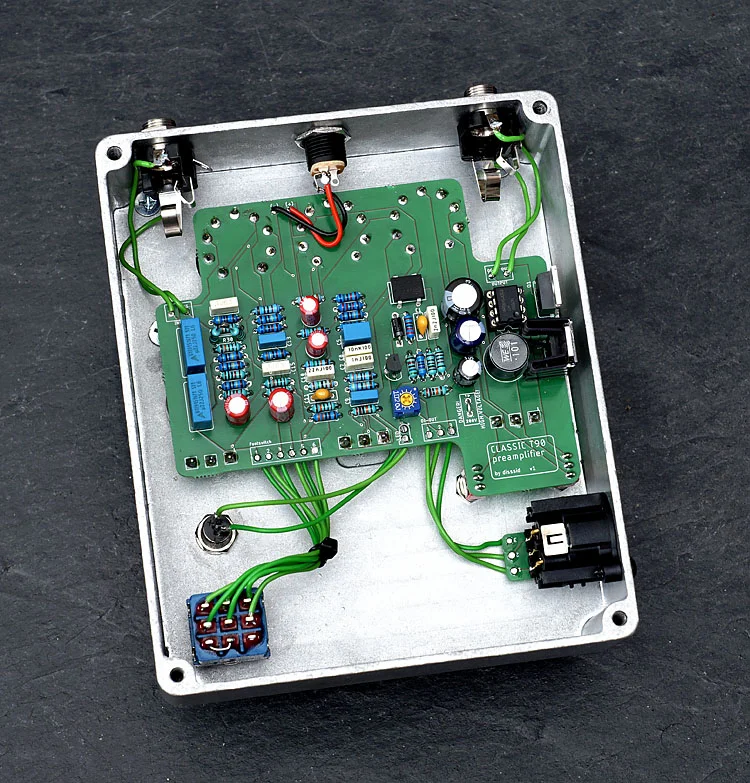

An diesem Projekt lag mir recht viel, da der EBS T90 zu meinen Lieblingsamps gehört.
Und ich habe wieder etwas gelernt: Netzteile können nicht genügend Power liefern. Drei Röhren benötigen ´ne Menge Power, die so manches Standard-Netzteil nicht liefern kann.
Das Pedal wird mit 9 Volt betrieben, intern arbeiten 6Volt und 220 Volt.

Habe zwischenzeitlich nochmal mein Lieblingsprojekt aufgebohrt. So ist der Distortion nun schaltbar. Und aufgrund des dann vorhandenen Lautstärkesprungs habe ich dem Distortion-Channel ein eigenes Volumen-Poti spendiert. So kann man den Preamp wahlweise clean oder mit Zerre spielen. Die EQ-Presets (hier slope genannt) werden nun wie beim Original per Drehschalter ausgewählt.



Zuletzt bearbeitet:

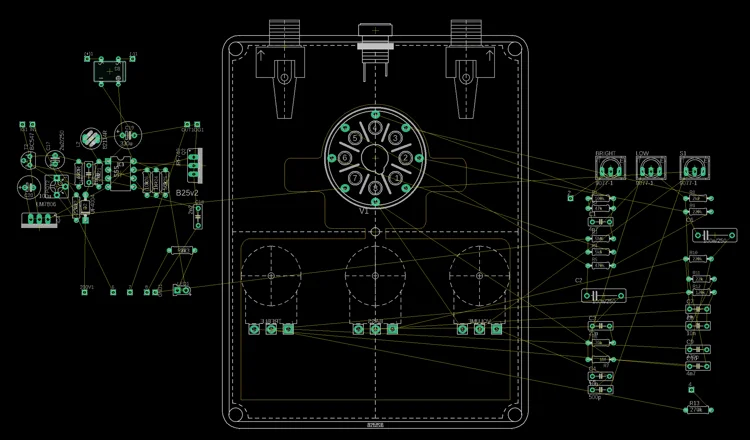

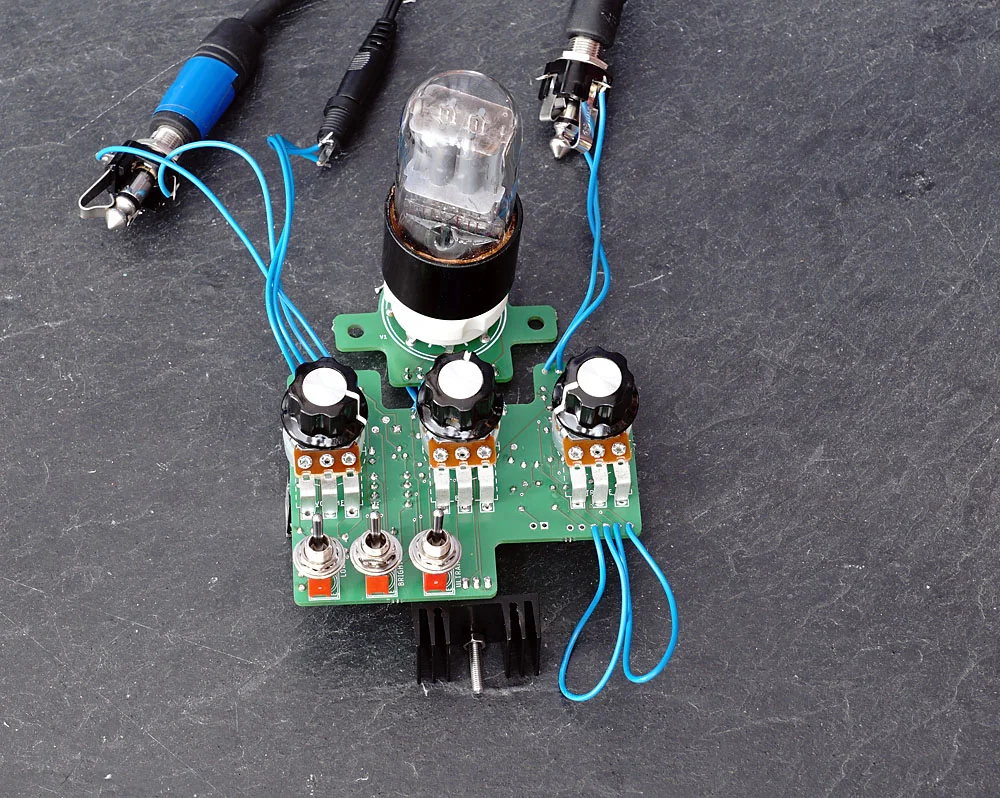

Im B-15N wurde eine 6SL7 verwendet. Wollte die Schaltung so original wie nur möglich nachbauen.
Der B-15N verfügte über zwei Eingänge: "normal" und "bright". Daher der dritte Kippschalter, also Ultra-Low, Ultra-High und Bright.
Ich bin erstaunt, ich hätte gedacht, dass die Endstufe des B-15 einen deutlicheren Einfluss auf den Sound hat. Ich besitze zwar keinen B-15, kann aber jederzeit über einen verfügen. Daher kenne ich den Sound recht gut. Momentan spiele ich "meinen" B-15 über eine recht lineare Endstufe (synq 2k2).
