Dreizehn Selbstbauprojekt E-Bass

  • #201
Du legst aber ein Tempo vor...

Wieso eigentlich Innenform? Was hat das gegenueber der ja meist verwendeten Aussenform fuer einen Vorteil?


  • #202
wow, das teil wird sicherlich unbezahlbar werden, aber was da jetzt kommt gefällt mir jetzt schon!!! gewölbte decke a la roger gitarren (und andere), darauf stehe ich wirklich.


  • #204
Du legst aber ein Tempo vor...

Wieso eigentlich Innenform? Was hat das gegenueber der ja meist verwendeten Aussenform fuer einen Vorteil?

Die Innenform benötigt weniger Platz. Sonst ist auch eine Außenform gut. Formbrett würde auch gehen.
Das Abrichten der Zargenhöhe geht kinderleicht. Bei der Jazzgitarre sind die Zargen fast gleich hoch. Nur am Oberklotz etwas weniger. Ich spanne Decke und Boden etwas vor.

  • #205

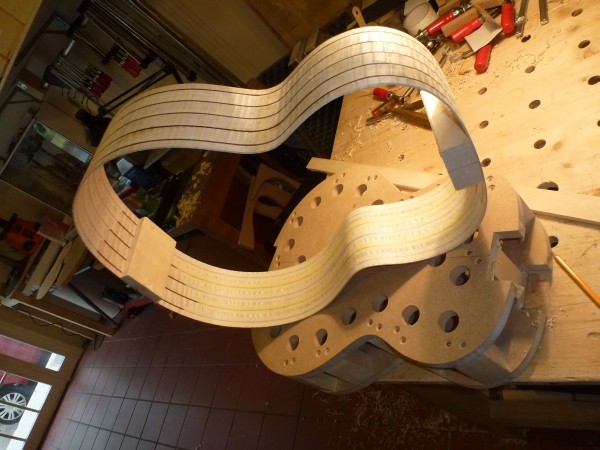

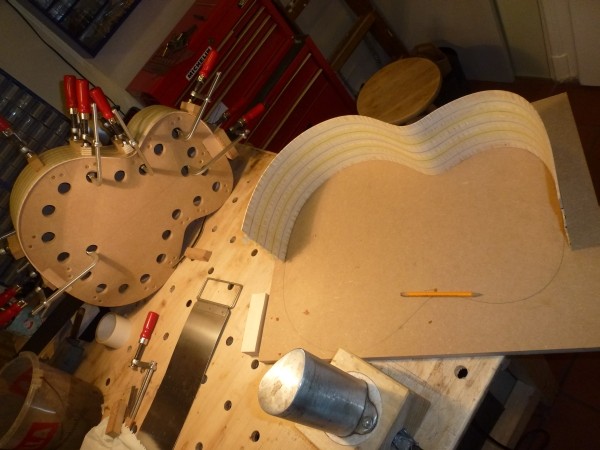

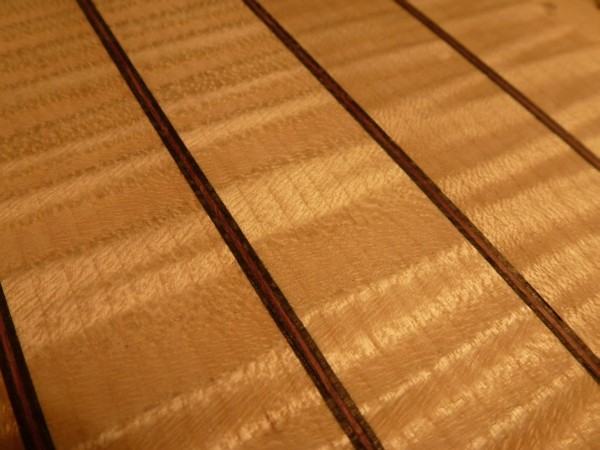

So die Innenform ist fertig und die Zargen sind auch gefügt und auf Dicke gehobelt. Sie bestehen aus Riegelahorn, Ebenholz und Amaranth

Morgen können dann die Zargen gebogen werden...

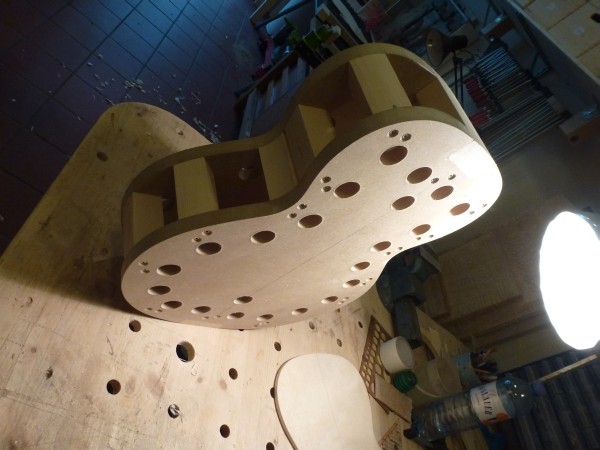

Der Korpus wird jetzt 12cm dick. Diese Distantzklötze können auch durch kürzere oder längere ersetzt werden
so hat man eine flexible Form.

Das ist Haselfichte. Die erkennt man an dieser Störung bei den Jahresringen.
Das Stück ist nur leicht gehaselt. Haselfichte ist gut für Klangdecken, sie ist quersteifer.

Zargen auf Dicke hoblen 2mm




wo gehobelt wird....

  • Like
Reaktionen: big_thomas und beate
  • #206
schön...bei dir sieht selbst der abfall aus wie ein lässig zu boden gelassenes mieder einer saloonschönheit aus dem wilden westen :-)

  • Like
Reaktionen: Mr Mountain, alice d., 4low und 2 andere
  • #207
die Zargen stehen, setzt wird dann der Boden rausgehauen... Der geht nicht so leicht wie die Decke.



Der Boden in seiner fast rohen Form

Zuletzt bearbeitet:
  • Like
Reaktionen: alice d., beate und Nymi
  • #208
Ich habe so das Gefühl, dass Du überdurchshnittlich flott vorankommst. Führst Du eigentlich auch über die Bauzeit Buch?

  • #210
der Ahornboden ist in Bearbeitung...



.
Innenausarbeitung. Mit der Raspelscheibe (Winkelschleifer) würde es schneller gehen. Aber es funzt auch so.

  • Like
Reaktionen: alice d.
  • #211

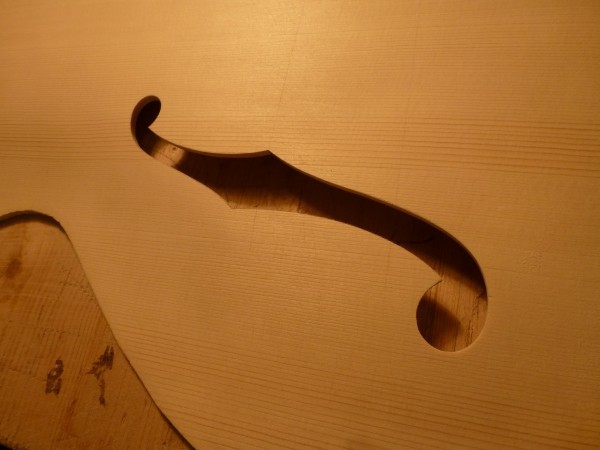

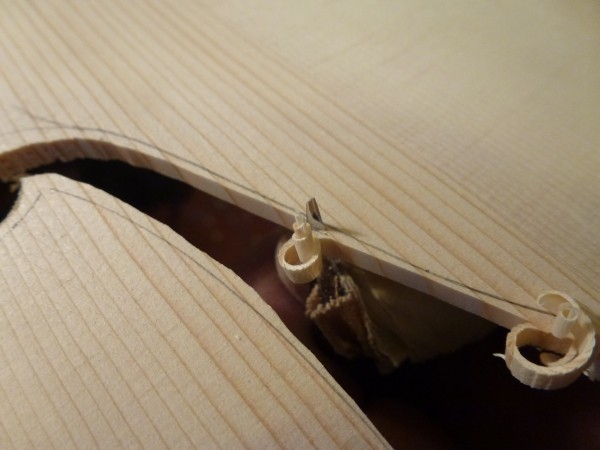

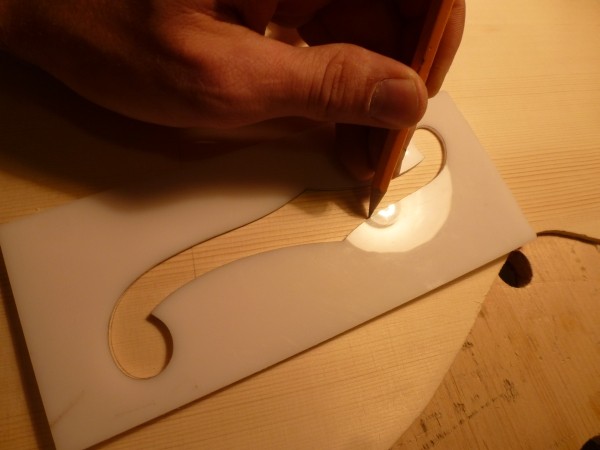

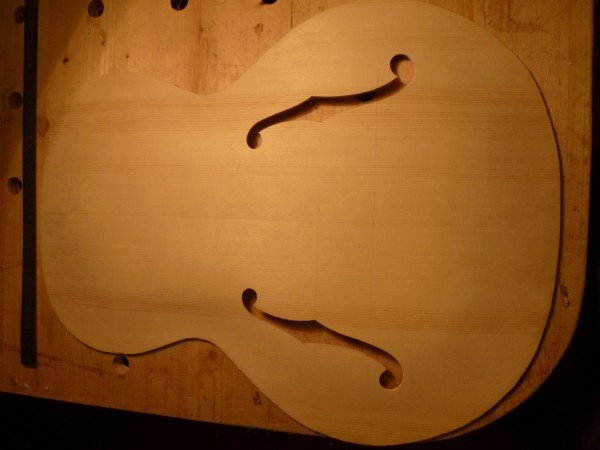

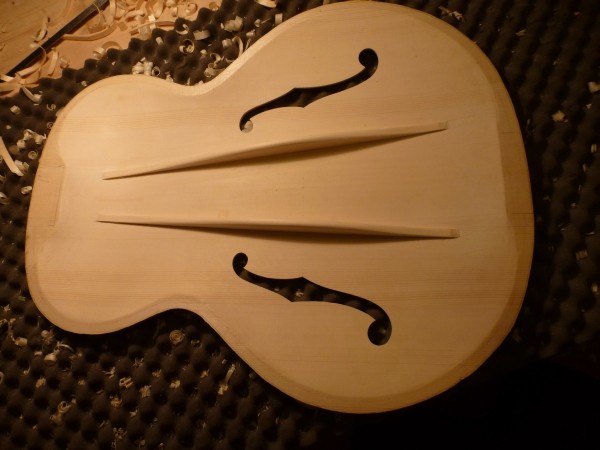

Die Decke wurde noch feiner abgestimmt. Die F-Löcher sind auch schon gemacht. Nach klassischem Vorbild.
Habe eine leicht angeschrägte Längsbebalkung gewählt. Mal sehen ob moren der Boden fertig wird, dann wird die Kiste zu gemacht.


  • Like
Reaktionen: alice d., Nymi, TriggerSneaker und 4 andere
  • #212

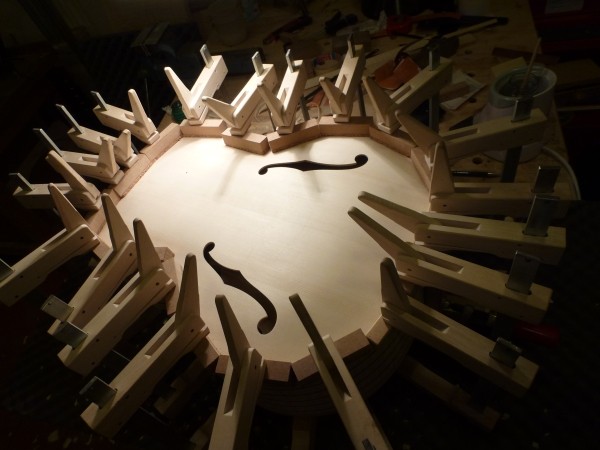

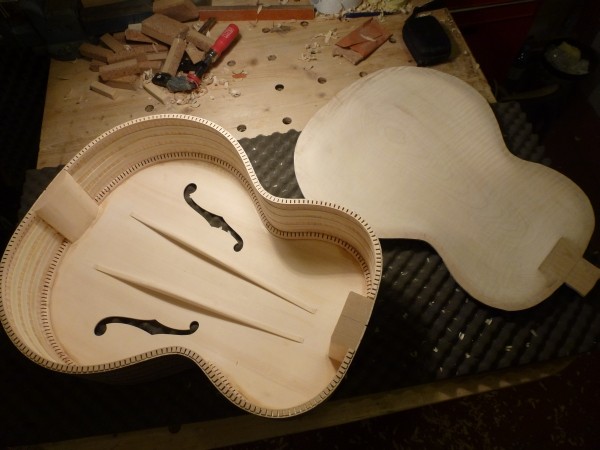

Die Kiste ist zu! Nachdem der Boden endlich fertig war. Wegen der Härte des Ahorns benötigt man gleich doppelt so lange wie bei der Fichtndecke.
Morgen kommen dann die Randeinlagen...


  • Like
Reaktionen: Brunt, alice d., dereinevogelda und eine weitere Person
  • #213
oh, freu! es gibt einlagen. was beim orthopäden ein krampf ist, ist bei dir immer ein besonderes fest.

aber mal ne frage:
wie stellt man eigentlich sicher, daß so ein gewölbter deckel überall annähernd gleich dick ist?

  • #215
Na mit dem netten Gerät auf dem einen Bild weiter vorne im Thread. Einem Dickenmessgerät.
Sowas hier:
http://www.mehr-als-werkzeug.de/product/707097/Kaefer-Dickenmessgeraete-Tastkopf-B.htm

Ja mit dem gehts ganz gut. Auf 1/10 mm genau.

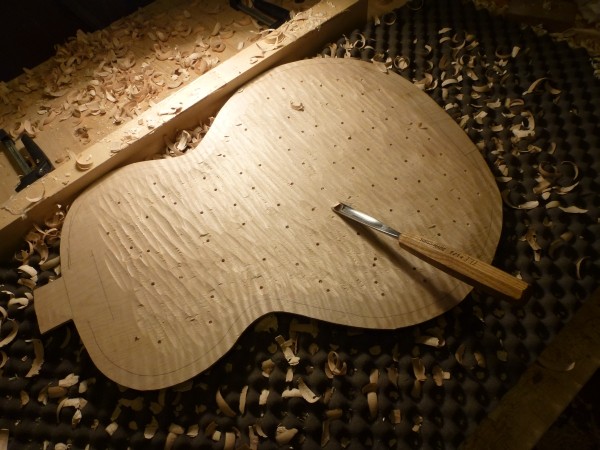

Oben weiter sieht man auch viele kleine Bohrungen in der Platte. Die reichen genau bis zur späteren Stärke der Platte. Man hat dann Kontrolle beim Wegarbeiten des Materials. Wenn die Bohrlöcher weg sind, dann ist man schon mal auf ein Mass.

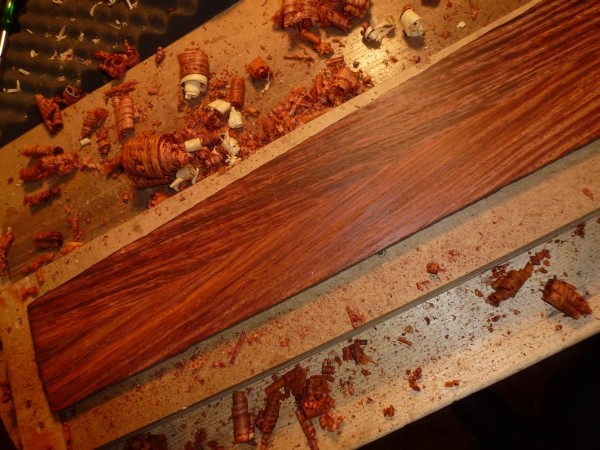

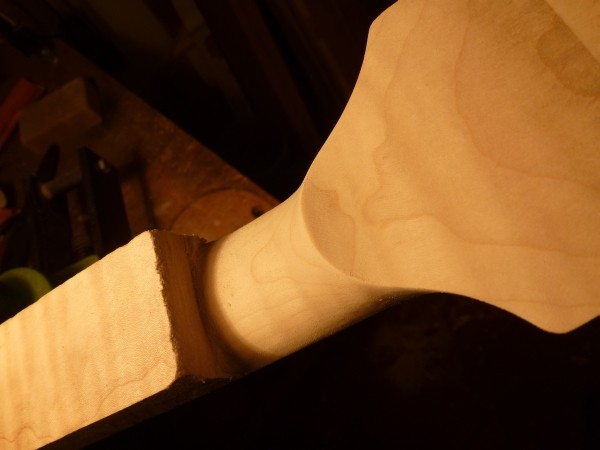

Die Randeinlagen oder Bindings wie es auf Neudeutsch heisst sind schon am Korpus eingeleimt. Der Kragen des Halses ist auch schon mal so weit und das Griffbrett aus Cocobolo ist auch gefügt und auf Dicke gebracht.....



  • Like
Reaktionen: alice d., dereinevogelda und Nymi
  • #216
wie stellt man eigentlich sicher, daß so ein gewölbter deckel überall annähernd gleich dick ist?

So was hätte ich auch schon ein paar mal gebraucht.

Jetzt bei der ansicht dieses dickenmessgeräts fällt mir ein daß man das gleiche mit einer digitalen oder analogen schieblehre machen kann (ca 30 €) - sowas hat ja fast jeder -
indem man bei den beiden greifern eine stabiele verlängerung anbringt. Zb aluschienen. Bohren, anschrauben - wär dann wieder abnehmbar.

Und der messbereich wäre dann anstatt 3cm wie beim dickenmessgerät zb 15cm.
Und die ausladung anstatt 20cm so groß wie die angefertigte aluschiene.

Müsste gehn. ?

http://www.conrad.de/ce/de/product/...A7EDFA8E5EFB20EF71600C0FCE.ASTPCEN12?ref=list

  • #217
Traditionell haben Instrumentenbauer derartige Werkzeuge gerne auch mal selbst gebaut. Angesichts der Anschaffungskosten finde ich das durchaus verständlich. Im Buch von Benedetto (Making an Archtop Guitar) gibt es einen Plan für ein einfaches Dickenmessgerät, im Geigenbaubuch von Andre Roussel befindet sich ebenfalls eine Skizze. Ich hab mir seinerzeit damit geholfen, mit der Schieblehre von einem auf die Wölbung gelegten Profil aus Tiefenmessungen zu machen. Erst die Außenwölbung - nach Plan (!), dann die Innenwölbung. Die Dicke ergibt sich dann durch Differenzbildung.

Weil es ja durchaus sein kann, dass ich irgendwann im Leben auch noch eine Violine bauen werde, dürfte sich für mich der Bau des Geräts von Benedetto lohnen.

Und nochwas: wenn man Decke und Boden ohnehin mit Tap-Tuning aufeinander abstimmt, muss man die Stärken gar nicht so genau kennen, wie sie von dem teuren Werkzeug angezeigt werden. Die letzten paar Zehntel gehen nach Gefühl bzw. dem, was der Tap-Ton sagt.

  • #218
Handwerkskunst in Perfektion!

Im Vergleich zu deinen alten Bassbaufotos, die wie normale Fotos zur Dokumentation wirkten, haben diese Fotos etwas von Bassporn.

War da ein Fotoprofi am Werkeln?

  • Like
Reaktionen: dereinevogelda
  • #219
ich vermute, ein ästhet macht sich nicht nur über das aussehen seiner instrumente gedanken sondern auch über die bildkomposition bei der fotodokumentation.

  • Like
Reaktionen: schubi
  • #220
Die Randeinlagen oder Bindings wie es auf Neudeutsch heisst sind schon am Korpus eingeleimt. Der Kragen des Halses ist auch schon mal so weit und das Griffbrett aus Cocobolo ist auch gefügt und auf Dicke gebracht.....

p1040969-jpg.22526

Ist ds Griffbrett zweiteilig?

Oben weiter sieht man auch viele kleine Bohrungen in der Platte. Die reichen genau bis zur späteren Stärke der Platte. Man hat dann Kontrolle beim Wegarbeiten des Materials. Wenn die Bohrlöcher weg sind, dann ist man schon mal auf ein Mass.

Ich dachte schon, da ist der Wurm drin ... :-)
