EBS classic 450

  • Ersteller Ersteller Erzengel
  • Erstellt am Erstellt am

  • #62

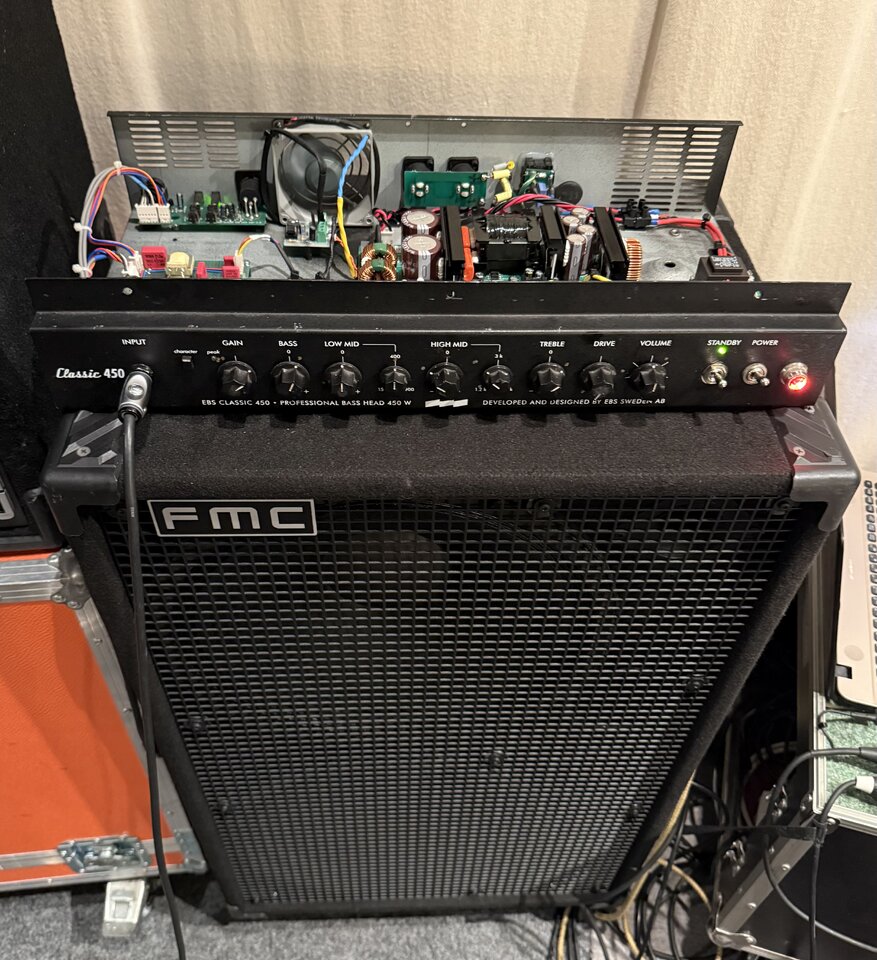

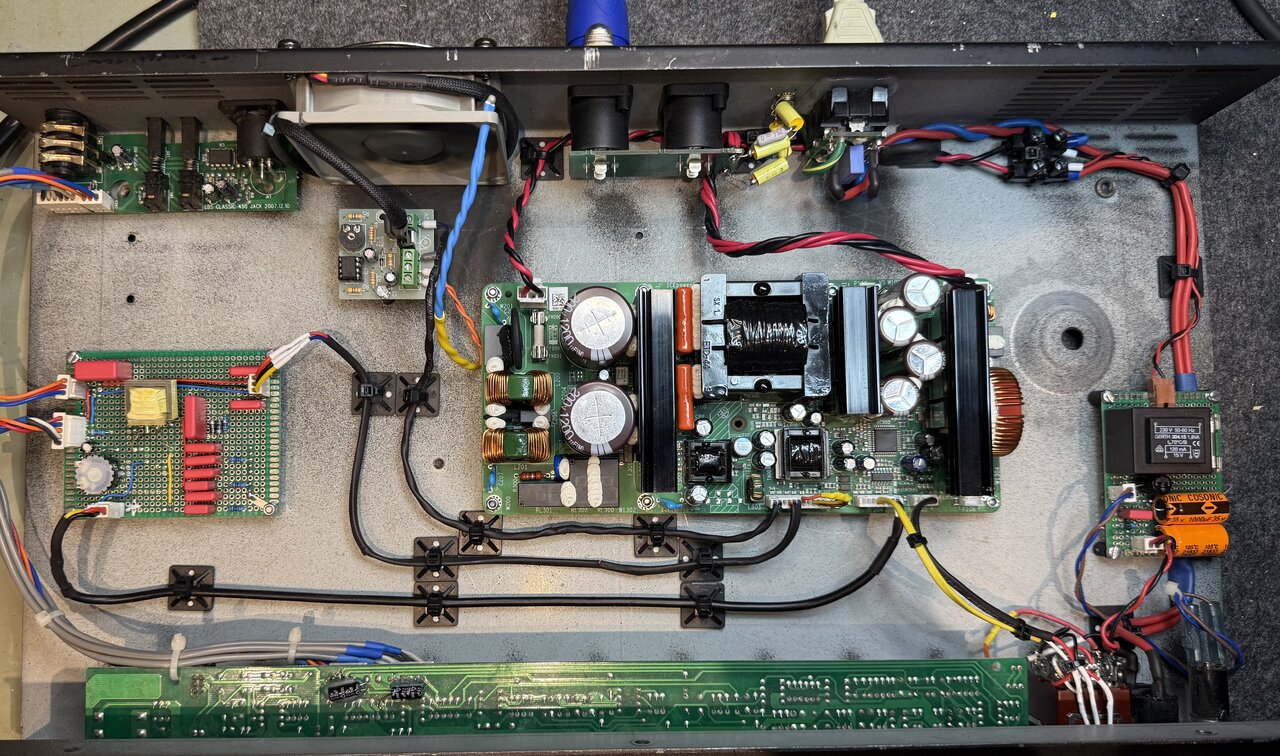

Tadaa!



Läuft einwandfrei und macht einen Mörderdruck an meiner FMC 215!

Ich kann ihn natürlich nicht mit dem Original vergleichen, er klingt aber in etwa so, wie ich ihn in Erinnerung habe.

Der Umbau hat sich auf jeden Fall gelohnt, denn der Amp sieht gut aus und die Vorstufe klingt gut.

Eigentlich wäre eine Kühlung nicht vonnöten, baue ich trotzdem ein.

  • Like
Reaktionen: aBaxxi und Hicetea
  • #63
  • Like
Reaktionen: cfortner

  • #64
Ich schätze 5kg, muss ich nachher wiegen, wenn ich ihn im Gehäuse habe.

Edit: Der Ringkerntrafo ist schwer und die eigentliche Endstufe mit dem großen Kühlkörper auch.

Zuletzt bearbeitet:
  • #65
Ich hab' ja 'nen 500er, bin schon die ganze Zeit am Überlegen, ob wir die mal gegeneinanderstellen können...

  • Like
  • Gute Idee
Reaktionen: Funbasser und deeptone
  • #66
Ja, gerne! Die sollten ja sehr ähnlich sein. Bei uns im Üraum?

Zuletzt bearbeitet:
  • #67
BTW: Hat jemand den Schaltplan des CL 500? Ich habe nur die Platinenbestückung.

  • #69
@bassdscho :
Wir waren schon in Kontakt ... ich hatte zwar von EBS/Schweden ein paar Pläne, aber das waren wohl nicht die, die Christian für seinen Umbau benötigt hat (soweit ich das verstanden habe) :nix:

und meinen CL 500 habe ich schon länger nicht mehr - an dem hat jetzt der geschätzte Kollege @p-basscharly61 seine Freude :-)

@cfortner :
Respekt für Dein tolles Projekt :bier:

  • Like
Reaktionen: p-basscharly61 und bassdscho
  • #71
:bier: und meinen CL 500 habe ich schon länger nicht mehr - an dem hat jetzt der geschätzte Kollege @p-basscharly61 seine Freude :-)
Och komm, so ein Eisenschwein im Haus hat doch noch nie geschadet.

  • Like
  • Haha
Reaktionen: TomW und stephan
  • #72
Also der CL500 ist einer der bestklingenden Amps, die ich je gespiet habe.

  • Like
Reaktionen: Isso, TomW, cfortner und eine weitere Person
  • #74
Noch zum Soundcheck:

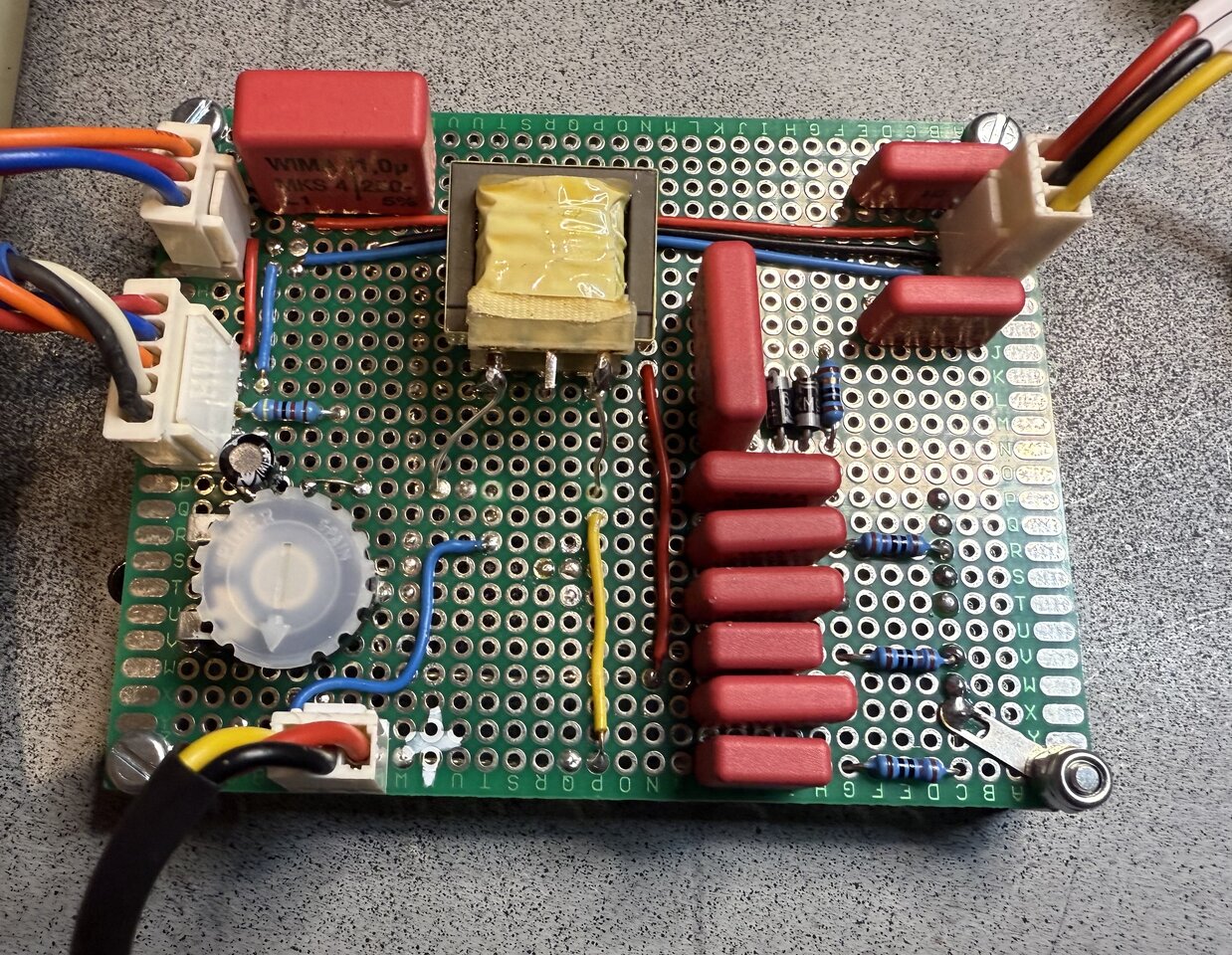

Der Übertrager ist in der Tiefbassübertragung unter 200Hz nicht spezifiziert. Man hört aber reichlich Bässe, die Tiefstbässe unter 50Hz sind gehörmässig nicht so stark da, was ja eher gut ist, der Amp drückt aber hervorragend.

Ich werde den Amp aber noch einmal durchmessen, keine Ahnung, ob das am Übertrager liegt oder das Voicing des Amps ist.

  • Like
Reaktionen: deeptone und mucbass56
  • #75
Och komm, so ein Eisenschwein im Haus hat doch noch nie geschadet.
Stimmt natürlich ;-) .... allerdings hatte ich den Classic 500 über 7 Jahre und habe ihn immer nur einmal im Jahr für 4 Wochen aus der Abstellkammer unseres Proberaums geholt :nix:

und weil der Charly länger auf der Suche nach einem gebrauchten EBS war und mich ab und zu wegen Infos gefragt hat, habe ich den Verstärker dann (selbstlos wie ich bin) an ihn verkauft :-)



  • Like
Reaktionen: cfortner
  • #76
Kannst Du die Unterschiede zwischen dem 450 und dem 500 beurteilen?

  • #77
Heute habe ich in der letzten OP-Amp-Stufe noch die Verstärkung erhöht, da ich sowohl Gain als auch Master fast voll aufreissen musste, um die IcePower voll auszusteuern. Dazu musste ich nur den Widerstand R83 von 10k uf 27k erhöhen. Der liegt in der Gegenkopplung und bestimmt zusammen mit dem 10k im Eingang die Verstärkung. Dadurch wird sie von 1 (10k/10k) auf 2,7 (10k/27k) erhöht, läuft perfekt.

Jetzt noch auf das Alublech für die Kühlung warten, das dann installieren und den NTC für den Lüfter mit Wärmeleitkleber befestigen.

Und dann ab ins Gehäuse und geniessen!

  • Like
Reaktionen: Ray Mahogany und Hicetea
  • #78
Stimmt natürlich ;-) .... allerdings hatte ich den Classic 500 über 7 Jahre und habe ihn immer nur einmal im Jahr für 4 Wochen aus der Abstellkammer unseres Proberaums geholt :nix:

und weil der Charly länger auf der Suche nach einem gebrauchten EBS war und mich ab und zu wegen Infos gefragt hat, habe ich den Verstärker dann (selbstlos wie ich bin) an ihn verkauft :-)

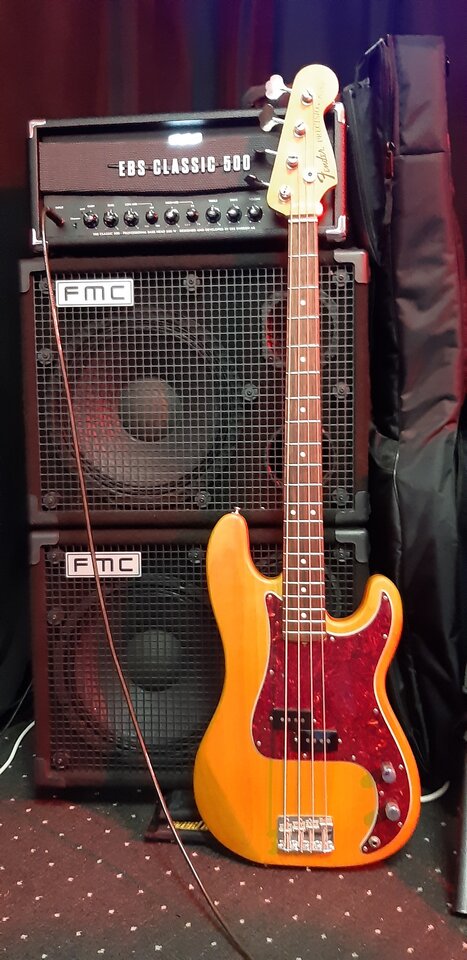

Anhang anzeigen 876179
Schön, dass er jetzt wieder häufiger zum Einsatz kommt.

Er passt halt für den Preci wie angegossen.

  • Like
Reaktionen: TomW
  • #79

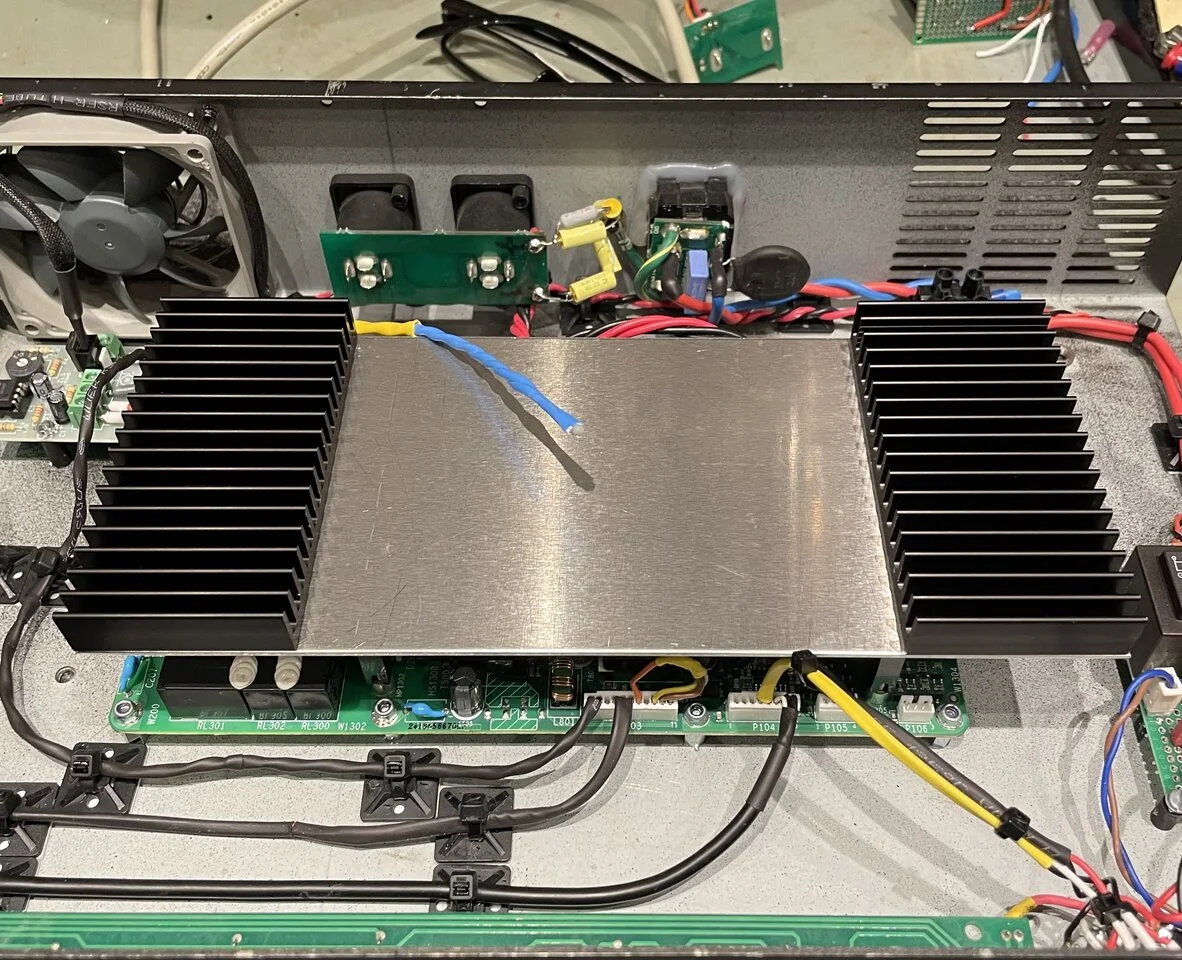

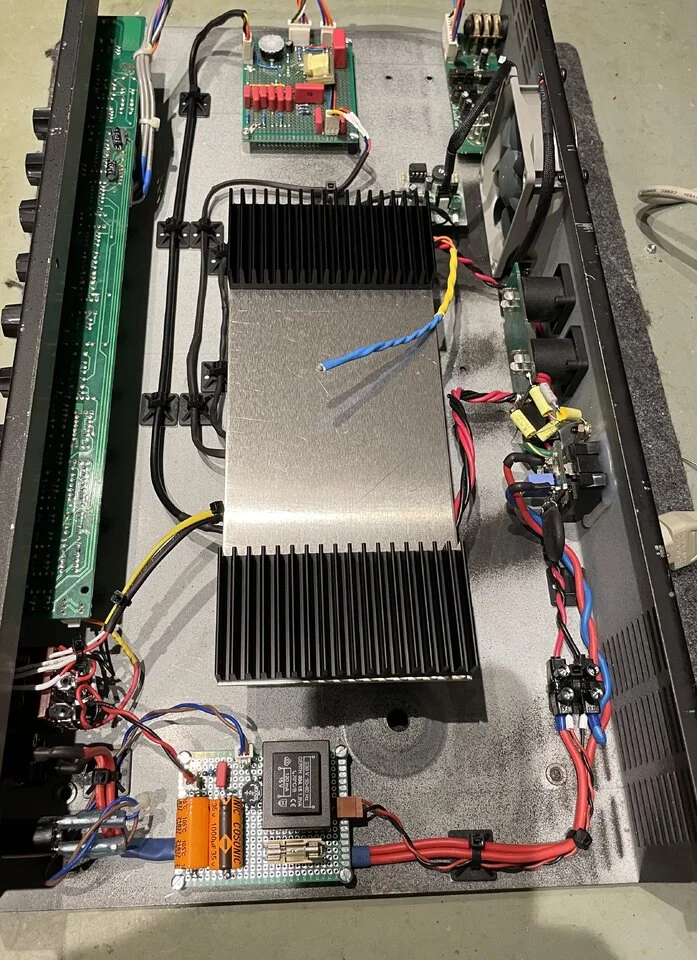

So wird die Kühlung, wenn ich Zeit zum bohren und Schrauben habe:





Das sollte zusammen mit dem Lüfter ausreichen. Die Kombination mit Blech und kleinen Kühlkörpern musste ich nehmen, um die Wärme von allen drei onboard-Kühlkörpern gleichzeitig aufnehmen zu können.

Zuletzt bearbeitet:
  • #80
Kannst Du die Unterschiede zwischen dem 450 und dem 500 beurteilen?
Sorry, jetzt erst gelesen (falls Du überhaupt mich gemeint hast mit der Frage?):

Nein, ich weiß nur, dass es neben dem Design ein paar kleinere technische Unterschiede zwischen dem 450er und dem 500er gibt .... vielleicht hat der Kollege @disssa mal beide EBS-Amps nebeneinander hören können oder es findet sich im EBS-Thread ein Kenner?
