Brainstorming: OMNILOOPER a.k.a. Pfaffinator

Dieses Thema im Forum "Effekte" wurde erstellt von lazarus_04, 20. Februar 2019.

  1. lazarus_04

    lazarus_04 schalltechnik04.de

    Bassix:
    ß61.888
    Huhu,

    Wie einige mitbekommen haben, basteln @stephan und ich an einem Looper/Blender-Pedal herum. Gestern hat Stepfan endlich den ersten Prototypen von mir bekommen und direkt quick and dirty ein kleines Testvideo eingespielt. :rock:

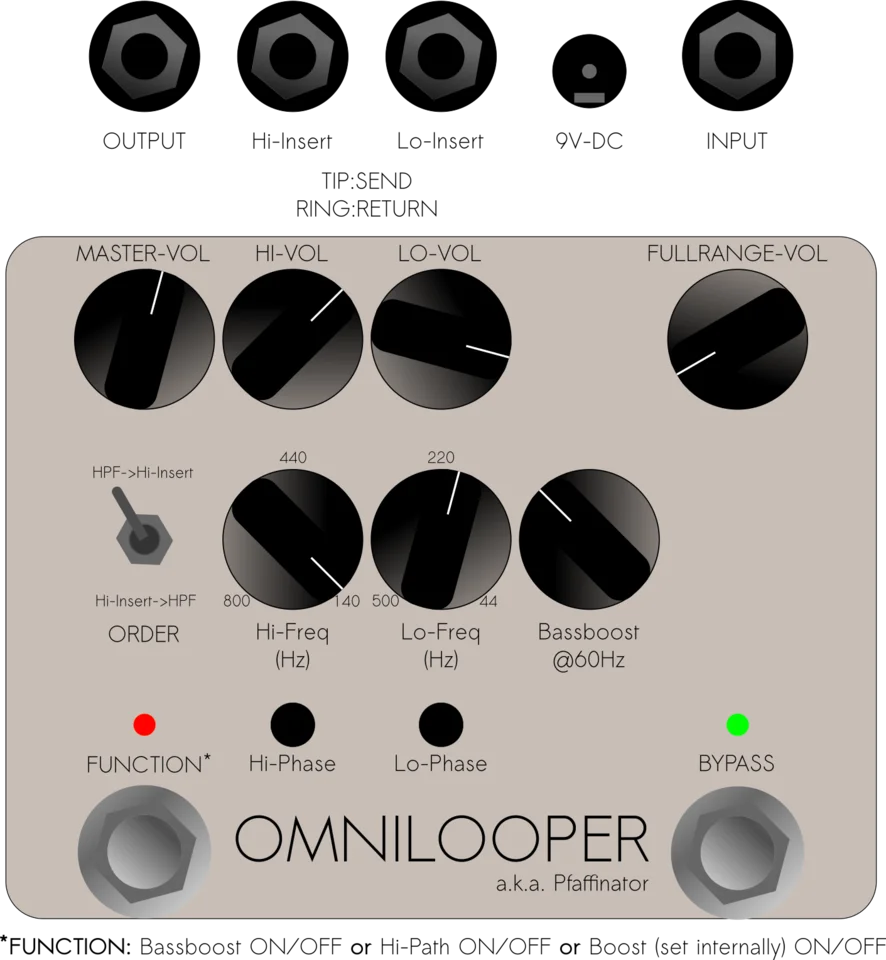

    Das Konzept ist bekannt; das Pedal splittet das Basssignal auf zwei Frequenzbereiche auf und sendet diese über die beiden Insertbuchsen an die dort angeschlossene Pedale. Anschließend lassen sich diese Signale und das cleane Fullrangesignal mischen und ausgeben. Da der Prototyp noch unbeschriftet ist, die Reglerfunktionen des Pedals:


    Bisher sind bei der Entwicklung des Pedal nur Stepfans und meine Ideen eingeflossen, da der Looper natürlich möglichst viele Geschmäcker und Anforderungen erfüllen soll, starte ich diesen Thread.

    Jetzt euer Feedback ist gefragt! :-)

    Was fehlt? Was ist zu viel des Guten?


    Wir können nicht versprechen, dass alle Ideen ihren Weg in das Gerät finden, aber überzeugt uns eine Idee, bemühen wir uns sie auch hinzuzufügen.

    Bisherige Ergänzungsideen:

    • Intern - oder sogar extern - einstellbare Send-Ausgangswiderstände um hochmig Fuzzes anzusteuern -> Edit: jetzt vermutlich schaltbar zw. 1k und 100k - das dürfte reichen.
    • Fullrange-Clean-Loop/Insert... also ein dritter Loop. Dann wird es aber eng (Buchsen)
    • Filter je Insert auf Wunsch abschaltbar machen
    • Bassregler-Freq umschaltbar machen (40Hz?)
    • einfacheres Gerät (light-Version), mit integriertem Lo-Pfad (EQ, Comp) und externem Hi-Pfad
    Beste Grüße
    Julian

    Zuletzt bearbeitet: 22. Februar 2019
    DerNuLz, bubueye, disssa und 12 anderen gefällt das.
  2. orgeloli

    orgeloli bastelbassicer

    Bassix:
    ß72.732
    Ich hätte gern ein Gaspedal, mit dem man stufenlos das Effektsignal dem Original zumischen kann.

    Oli

    Clemens, II-V-I und DieterASchmitz gefällt das.
  3. Ray Mahogany

    Ray Mahogany rude finger

    Bassix:
    ß265.475
    Alle Buchsen auf der Stirnseite! :great::great: find ich gut.
    Und @orgeloli sucht wohl die Anschlüsse für's Schwellerpedal ;-)

    orgeloli, lazarus_04 und haebbe58 gefällt das.
  4. f_luxus

    f_luxus Hauptsache es basst im Handgepäck...

    Bassix:
    ß58.332
    Sowas gibt es schon. Reiche den Namen noch nach.

    Ich fände eine reduzierte Version super.
    • Ein Eingang, zwei Ausgänge.
    • Trennfrequenz stufenlos.
    • Ausgangsimpedanz in drei Stufen pro Ausgang und Pegel-Anpassung.
    • passender Merger in kleinem Gehäuse extra, mit variablem LPF (wie im Vong).
    Vorteile: Usability und Individualität. Nicht jeder braucht alle Funktionen.
    Außerdem bleiben die Bausätze überschaubar.

    lazarus_04 gefällt das.
  5. stephan

    stephan Well-Known Member

    Bassix:
    ß15.727
    Wofür würdest du den LPF einsetzen?

  6. f_luxus

    f_luxus Hauptsache es basst im Handgepäck...

    Bassix:
    ß58.332
    Als Speaker Sim.

  7. stephan

    stephan Well-Known Member

    Bassix:
    ß15.727
    Verstehe. Das bedeutet, du hättest gern einen Merger mit zwei getrennten Ausgängen und davon hat einer den LPF?

    Ich löse das aktuell über den Olympic MKiii. Super Feature!

  8. alice d.

    alice d. Queen of the Bottom, Bitch!

    Bassix:
    ß76.799
    hmmm... ich habe fragen:
    • ich habe also zwei loops? einen hochfrequenten und einen tieffrequenten?
    • kann ich auch einfach nur hochfrequenz-effekt mit tieffrequenz-clean mischen?
    • gibt das mit der buchsenbelegung kein masseproblem? und bekomm ich diese kabel beim bausatz gleich mit?

  9. Tornadone

    Tornadone Mein Hochtöner heißt 15L

    Bassix:
    ß40.713
    So wie ich das sehe müsstest du dafür nur in den Tief insert eine Stereoklinke mit Tip und Ring Kurzschluss stecken.

    Edit: oder wahrscheinlich garnix machen mit dem tief. Werden wohl Schaltbuchsen sein....

    Ach vergiss meinen Beitrag einfach...

    Ray Mahogany gefällt das.
  10. stephan

    stephan Well-Known Member

    Bassix:
    ß15.727
    Korrekt!

    • Korrekt!
    Wenn kein Effekt im hohen oder tiefen Kanal insertiert ist, läuft das Signal einfach durch.
    D.h. es eignet sich beispielsweise auch sehr gut für Choruseffekte, welche erst ab einer bestimmten Frequenz WET werden sollen.

    Mudskipper gefällt das.
  11. alice d.

    alice d. Queen of the Bottom, Bitch!

    Bassix:
    ß76.799
    das heißt, in dem fall müßte ich nur den fullrange-vol auf null drehen, lpf unbestückt halb auf, hpf bestückt halb auf und ich hab cleane bässe mit versauten höhen?

  12. Flobert

    Flobert Sunn-Child

    Bassix:
    ß91.720
    Die Idee mit den unterschiedlichen Impedanzen der SENDs ist keine schlechte Idee - würde ich dann jedoch intern einstellbar machen.

    Auf HPF/LPF am Geräteausang würde ich verzichten - für sowas gibt es den VONG ja schon inkl. DI-Out.

    Ich fände es ggf. ganz nett, wenn man SEND/Return entweder als Monobuchsen oder gar verpolt ausführt, sodass Return auf der TIP ist. Dann wäre der OMNILOOPER ein netter Mischer für´s Effektboard.

    Für´s Verständnis: Fullrange-Vol regelt den Anteil des Eingangssignals im Gesamtmix, vor dem Master?

    Vll. fällt mir später ja noch was ein...=)

    EDIT 1: Ich nehm einen! ;-)

    haebbe58, stephan und Ray Mahogany gefällt das.
  13. Ray Mahogany

    Ray Mahogany rude finger

    Bassix:
    ß265.475
    Ich auch! ;-)

    stephan gefällt das.
  14. stephan

    stephan Well-Known Member

    Bassix:
    ß15.727
    Yes, genau so! Bzw. beide Regler volle Kanne, das entspricht aktuell dem unity Gain. (@lazarus_04 , korrigiere mich bitte, wenn ich Unsinn reden sollte.)

  15. f_luxus

    f_luxus Hauptsache es basst im Handgepäck...

    Bassix:
    ß58.332
    Einen Merger mit zwei Eingängen und einem Ausgang und variablem LPF.
    Der greift ja eh nur im oberen Bereich.

  16. stephan

    stephan Well-Known Member

    Bassix:
    ß15.727
    Da bleibt mir leider der Sinn verborgen. Die meißten Zerren haben doch einen Toneregler oder ähnliches an Board. Ich bin da bei @Flobert : Es kursieren ja gerade so viele Ideen für kleinere VONGs. Einfach ein größeres Gehäuse nehmen und nach Wunsch mit DI oder ohne, etc. hinzufügen.

    f_luxus gefällt das.
  17. f_luxus

    f_luxus Hauptsache es basst im Handgepäck...

    Bassix:
    ß58.332
    Klar, kann man so sehen. In meinem Fall hätte ich gerne einen Mini Vong mit HPF am Anfang und einen LPF am Ende der Signalkette.
    Ich hab ja den VLE vom Markbass, bräuchte das also auch nur bedingt.
    Eigentlich könnte der Merger dann auch passiv (Trafo) sein.
    LPF vor der Zerre brauch ich nicht, für das hab ich ja eine Toneblende am Bass.
    HPF hinter der Zerre find ich so la la.
    Edit: Ich nutze bisher einen Tubescreamer im Studio, welcher dann im DAW dann parallel zum Cleansound (welcher durch den Dexter schon angewärmt wurde) bzw. gesplittet/als Multidrive eingesetzt wird.

  18. lazarus_04

    lazarus_04 schalltechnik04.de

    Bassix:
    ß61.888
    Nicht mehr oder weniger, als mit unsymetrischen Mono-Buchsen. Die Kabel gibt's fertig beim t. Unter anderem von pro snake oder rockboard.

    Gute Anmerkung! Das hatte ich Anfangs auch überlegt, aber dann - auch wegen des "Order"-Schalters - verworfen. Als kleine Version aber durchaus denkbar.

    jupp. Alle bis auf den Master sind alle Volume-Regler -unendlich bis 0dB also unity-gain. Über den Master lässt sich dann nochmal +15dB draufgeben.

    Genau. Das Fullrange-Vol, Lo-Vol und Hi-Vol gehen auf einen Summierer und von dort auf den Master der sich von -unendlich bis +15dB einstellen lässt

    Oder wie Felix meint schaltbar. Viel mehr als 1k und 100k wird niemand brauchen.

    Seh' ich auch so.

    Zuletzt bearbeitet: 20. Februar 2019
    f_luxus und haebbe58 gefällt das.
  19. boumbase

    boumbase Active Member

    Bassix:
    ß5.956
    Klingt MEGA, das Demo.
    Wasn das für ein Über Guma?

    Zuletzt bearbeitet: 20. Februar 2019
    lazarus_04 und stephan gefällt das.
  20. franzmann

    franzmann Well-Known Member

    Bassix:
    ß18.701
    Morley FX Blender, nur gebraucht zu finden.
