Bass-Preamp selbst bauen mit Gehäuse und Platine

  • #941

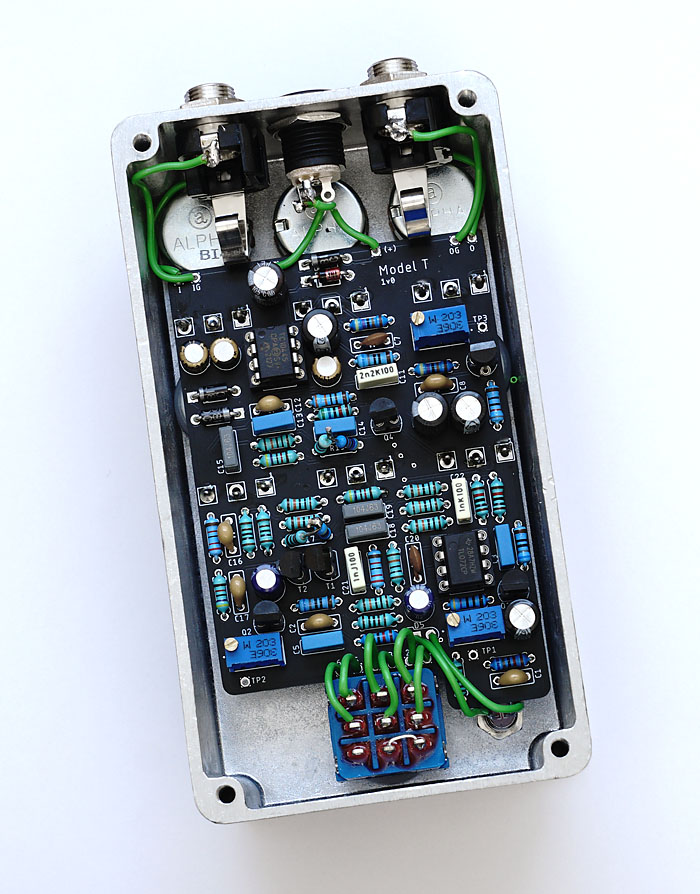

Vor längerer Zeit habe ich mir für recht viel Geld ein Spaceman Equinox gekauft. Da ich das Format des Pedals gemessen am Inhalt doch recht groß empfand, beschloss ich, das Teil nachzubauen:

Zeitgleich hatte wohl auch pedalpcb die gleiche Idee und die Schematics sind mittlerweile auch im Internet zu finden.
Recht subtil wirkendes Effektpedal, welches m.E. erst im Bandkontext so richtig zur Geltung kommt.

Zuletzt bearbeitet:
  • Like
  • Wow
Reaktionen: olbass, LaFaro, Rossie Schroeder und 6 andere

  • #942
Vor längerer Zeit habe ich mir für recht viel Geld ein Spaceman Equinox gekauft. Da ich das Format des Pedals gemessen am Inhalt doch recht groß empfand, beschloss ich, das Teil nachzubauen:
Anhang anzeigen 760632
Zeitgleich hatte wohl auch pedalpcb die gleiche Idee und die Schematics sind mittlerweile auch im Internet zu finden.
Recht subtil wirkendes Effektpedal, welches m.E. erst im Bandkontext so richtig zur Geltung kommt.
von der Bedienung her wie ein Pultec ohne Röhren?

  • #943
von der Bedienung her wie ein Pultec ohne Röhren?
So zumindest die Intention der Spaceman FX-Leute. Ich kenne einen originalen Pultec nicht, nur die Kopie aus dem Hause Klark Teknik.

  • Antwort hilfreich!
Reaktionen: goldbass und claudio

  • #944
So zumindest die Intention der Spaceman FX-Leute. Ich kenne einen originalen Pultec nicht, nur die Kopie aus dem Hause Klark Teknik.
Hatte ich auch noch nicht unter den Fingern, aber man sagt sich ja Wunderdinge über das Teil nach. Wie zufrieden warst Du denn mit dem Pedal und auch mit Deinem Nachbau, ist das sowas tolles, wie die Werbung auf der Website und die Videos suggerieren?

  • #945
Hatte ich auch noch nicht unter den Fingern, aber man sagt sich ja Wunderdinge über das Teil nach. Wie zufrieden warst Du denn mit dem Pedal und auch mit Deinem Nachbau, ist das sowas tolles, wie die Werbung auf der Website und die Videos suggerieren?
Ich schätze mal, dass einige Käufer des Pedals oder auch des Pultec Klon aus dem Hause Klark Teknik enttäuscht waren, weil sie mehr "Effekt" erwartet haben. Dieser ist wirklich subtil, aber hörbar. Zu Hause allein gespielt, ist jetzt vielleicht nicht so viel Wirkung zu erwarten. Der Sound wirkt straffer und definierter, was sich im Bandkontext ganz gut macht.

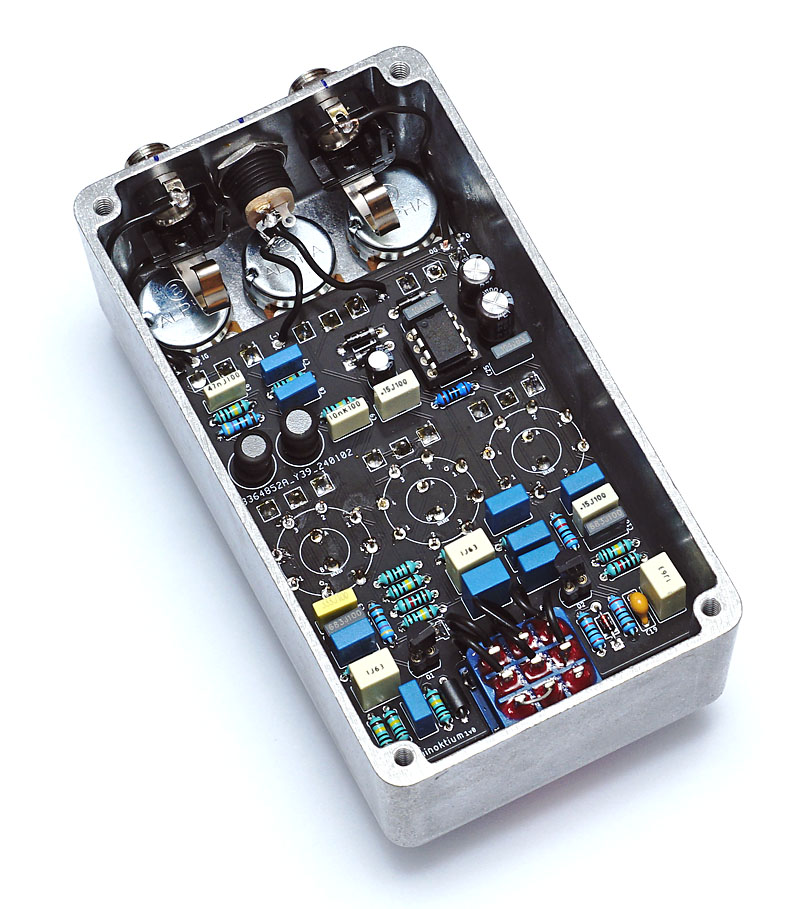

Der Nachbau klingt in meinen Ohren wie das Original. Nur mochte ich halt die äußeren Abmaße nicht. Daher die Idee, alles in ein kleineres Gehäuse zu verpacken:

  • Like
Reaktionen: Taubenhaucher, Lyons, Egid und 2 andere
  • #946
Ich schätze mal, dass einige Käufer des Pedals oder auch des Pultec Klon aus dem Hause Klark Teknik enttäuscht waren, weil sie mehr "Effekt" erwartet haben. Dieser ist wirklich subtil, aber hörbar. Zu Hause allein gespielt, ist jetzt vielleicht nicht so viel Wirkung zu erwarten. Der Sound wirkt straffer und definierter, was sich im Bandkontext ganz gut macht.
Der Nachbau klingt in meinen Ohren wie das Original. Nur mochte ich halt die äußeren Abmaße nicht. Daher die Idee, alles in ein kleineres Gehäuse zu verpacken:
Anhang anzeigen 760725
funktioniert bei dem Pedal der „Pultec Trick“? Also das Anheben und Absenken der Bässe gleichzeitig, welche eine interessante, musikalisch stimmige Resonanzüberhöhung bewirken. Dieser Trick ist ja die Stärke der Pultec.

  • Like
Reaktionen: goldbass
  • #947
funktioniert bei dem Pedal der „Pultec Trick“? Also das Anheben und Absenken der Bässe gleichzeitig, welche eine interessante, musikalisch stimmige Resonanzüberhöhung bewirken. Dieser Trick ist ja die Stärke der Pultec.
Auf der Website der Firma, die das Original gebaut hat, gibt es Videos, die genau das zeigen. Wenn die Schaltung und Bauteile nicht groß abweichen, sollte das ja funktionieren. Bei. Originalteil wurde das gut herausgearbeitet, allerdings war das ein Video mit Gitarre, nicht Bass.

  • #949
Hat der Typ vergessen, seine Tabletten einzunehmen?
Das ist genau die Art von "Test"-Videos, die ich nicht mag.

Zuletzt bearbeitet:
  • Like
Reaktionen: Jogi68 und haebbe58
  • #950
Och, für Glen war das ja noch harmlos. Der kann noch ganz anders eskalieren… ist halt seine Masche bzw. sein „Markenzeichen“ auf seinem Kanal.

  • #951
Auf der Website der Firma, die das Original gebaut hat, gibt es Videos, die genau das zeigen. Wenn die Schaltung und Bauteile nicht groß abweichen, sollte das ja funktionieren. Bei. Originalteil wurde das gut herausgearbeitet, allerdings war das ein Video mit Gitarre, nicht Bass.
Meine Kopie hält sich fast zu 100% an die Schaltung des Spaceman FX Equinox.

  • #952

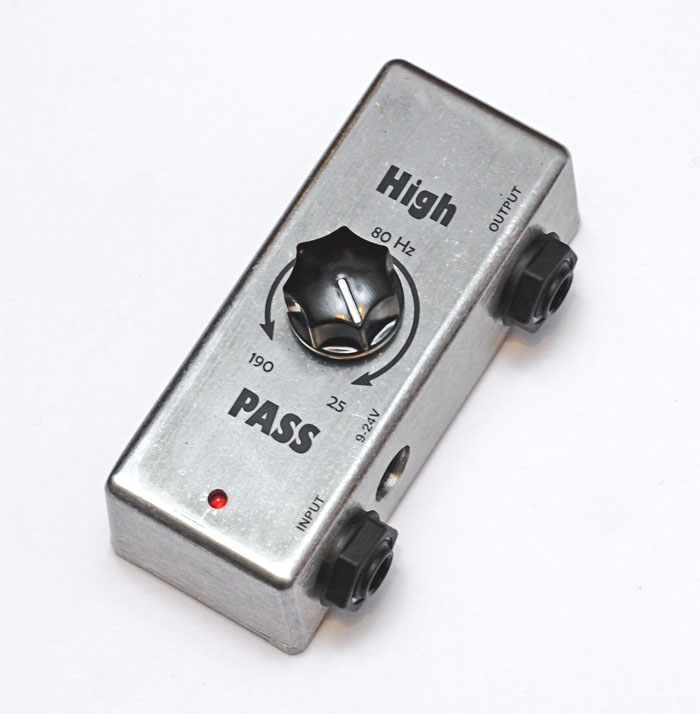

Ich überlege, ob es sinnvoller wäre, den Ein- und Ausgang des HP-Filters jeweils auf einer Seite anzuordnen. Was meint ihr?

  • Gute Idee
Reaktionen: matteagle
  • #953
Strombuchse oben würde z.B. auf meinem Board besser funktionieren. Dann ist es auf der Seite auch nicht mehr so eng.

  • #954
Strombuchse oben würde z.B. auf meinem Board besser funktionieren. Dann ist es auf der Seite auch nicht mehr so eng.
Dann würde aber evtl. die Output-Buchse nicht mehr rein passen :nix: außerdem scheint mir die Strombuchse layout-technisch fest auf der Platine zu sein

  • #955

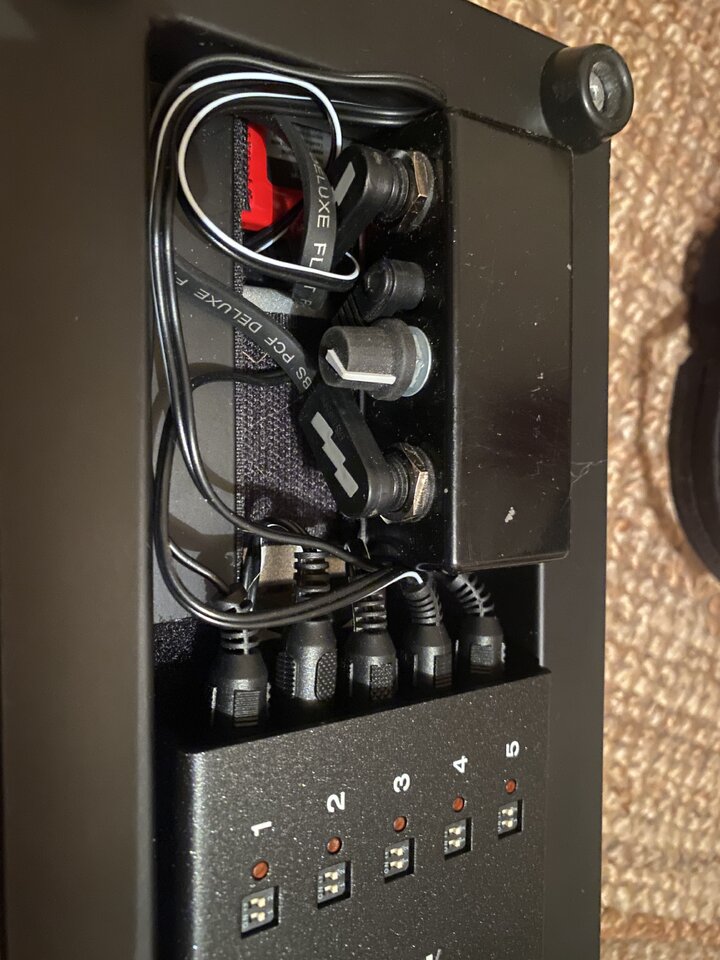

Eine Seite rein, andere raus kann schon manchmal hilfreich sein, aber manchmal ist auch alles gut so wie es ist, zB hier bei meinem versteckten Vong ;-)

  • Like
  • Gute Idee
Reaktionen: bassilisk, DeBone, Kalmar und 3 andere
  • #956
Dann würde aber evtl. die Output-Buchse nicht mehr rein passen :nix: außerdem scheint mir die Strombuchse layout-technisch fest auf der Platine zu sein

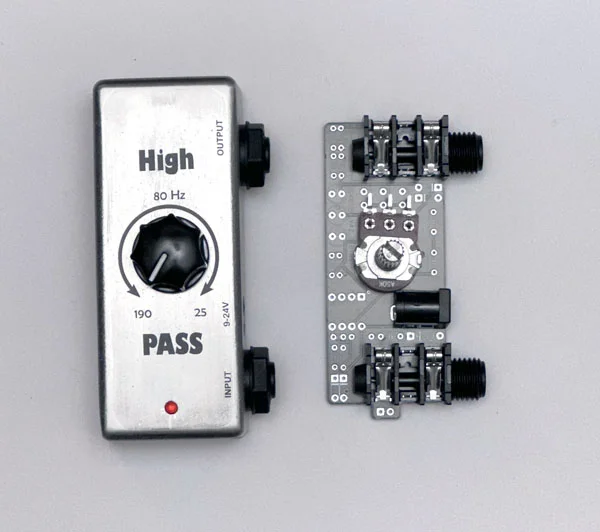

Meine Idee war es, den Verkabelungsaufwand möglichst gering zu halten. Daher habe ich alles, bis auf das Potentiometer, auf der Platine angeordnet. Hier mal ein Vergleich zw. Platine und Gehäuse (Vorsicht, schlechte Handy-Knipse):

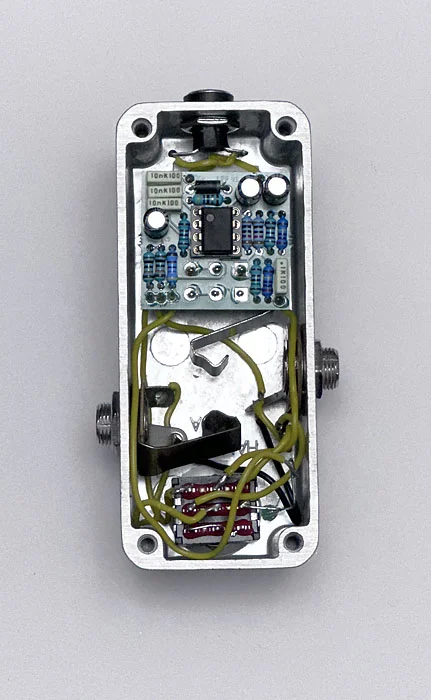

Einen weiteren Prototypen habe ich schaltbar gestalten wollen:

Da ist der Verkabelungsaufwand deutlich höher:

(Die Verkabelung ist nur rein provisorisch...). Man könnte den top-mounted DC-In auf der Platine anordnen, ebenso die In- und Out-Buchsen sowie den Fußschalter. Das würde jedoch eine sehr genaue Bohrung der notwendigen Löcher auf drei verschiedenen Ebenen bedeuten. Und ich mag es nicht, wenn Fußschalter direkt mit der Platine verlötet sind.

  • Like
Reaktionen: Bassman1788 und BassPapa
  • #957
Lass ihn wie ers ist, auf irgendeinem Board passt es eh nicht, egal wie Du ihn konfigurierst.

  • Like
Reaktionen: RAVEN und Ja.kob
  • #958
Nutzt ihr eigentlich mehr HP-Filter oder LP-Filter?
Bei mir ist es z.B. der LP-Filter, den ich mehr einsetze. Ich nutze ihn, um beim Plek-Spiel die Klacker-Geräusche ein wenig zu bändigen.

  • #959
ich habe einen Vong am Start und sowohl HP als auch LP reingedreht.

  • Like
Reaktionen: cfortner und disssa
  • #960
HP, weil ich das Gerumpel von akustischen Instrumenten eliminieren kann bzw. will. Oben raus habe ich es eigentlich gerne offen.

Zuletzt bearbeitet:
  • Like
Reaktionen: matteagle, walp und disssa
