Ein Projekt aus einem gegebenen Anlass:

Ein defekter SushiBox fx Underground Accelerator fand den Weg zu mir.
Symptome: Kratziger und leiser Sound, der sogar vollends verstummte.

SushiBox FX hat sich auf den Bau von Röhren-bestückten Pedalen spezialisiert, die allesamt intern mit mind. 200Volt arbeiten. Auf talkbass hat sich der Hersteller eine große Fangemeinde erarbeiten können. Ich beobachte sushibox schon sehr lange. Was mir aufgefallen ist, dass zum einen eine sehr große Anzahl unterschiedlicher Pedale angeboten werden. Und selbst einzelne Pedale werden immer weiter entwickelt.
Mittlerweile werden einige Pedale als diy-Projekte angeboten, welche sogar den Weg zu musikding gefunden haben.

Zurück zum defekten UA (so wird das Teile auf talkbass gerne abgekürzt):
Da das Teil zu den ersteren Pedalen von sushiBox gehört, wusste ich, dass es auf der Schaltung des Alembic F-2B basiert, welcher wiederum auf einer verbreiteten Fender Schaltung beruht.
Schnell mal durchgemessen konnte ich feststellen, dass die Spannungen an der Röhre nicht so waren, wie sie es sollten. Wackelkontakte konnte ich ausschließen. Die ChargePump, welche die HV-Spannung erzeugt, funktionierte nicht. Augenscheinlich konnte ich keinen Fehler entdecken.

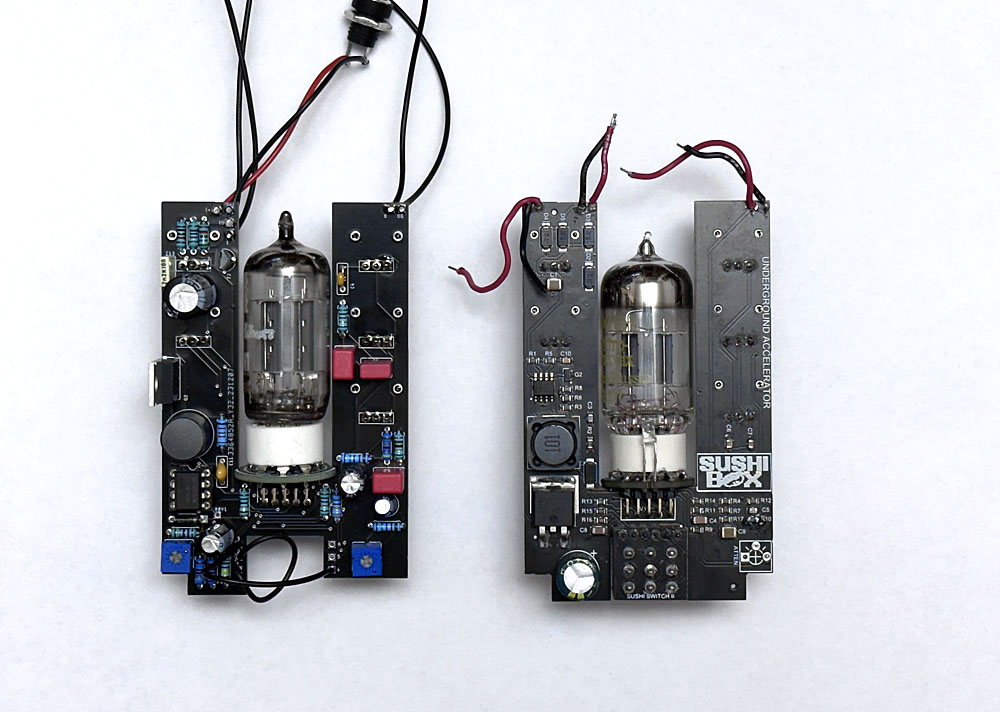

SushiBox verwendet SMD-Komponenten, die ich nicht so leicht reparieren kann (und auch nicht mag). Was also machen? Ich fand die Idee interessant, das Teil 1:1 nachzubauen. Nur halt in THT-Bauweise. Da ich das originale Gehäuse wiederverwenden wollte, musste die kopierte Platine halt dementsprechend angepasst werden. Klar, THT-Komponenten brauchen mehr Platz. Und da die Röhre mittig im Gehäuse angeordnet wird, muss die Platine dementsprechend dimensioniert werden:

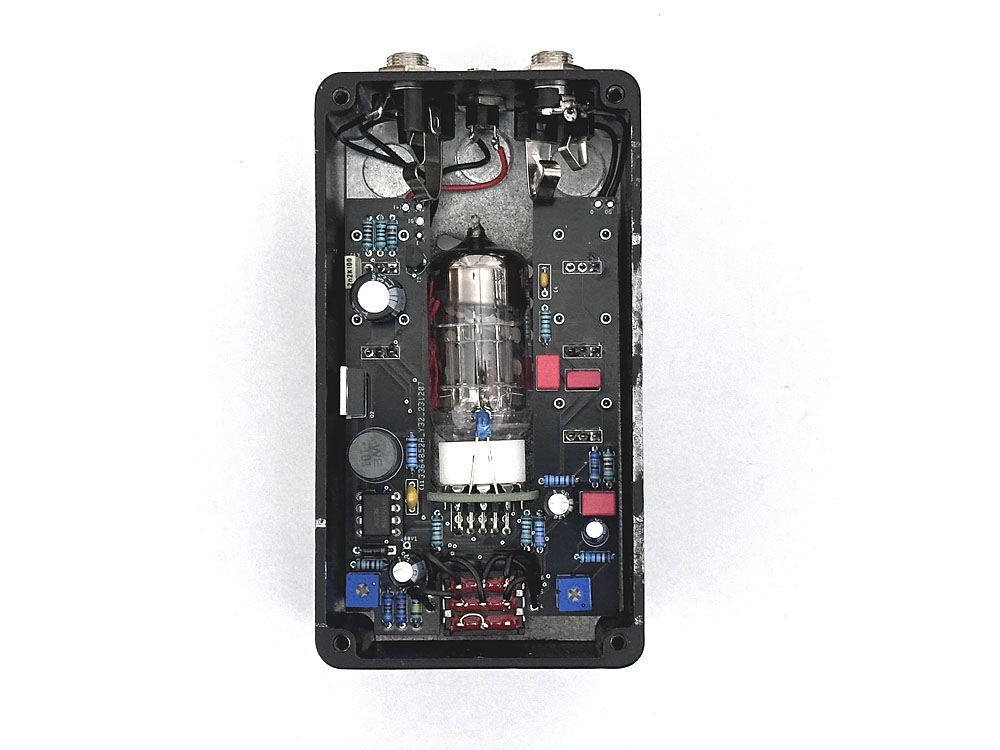

Erste Passproben zeigten, dass die Platine in das Gehäuse passte:

Und es funktioniert sogar! :-)

Zuletzt bearbeitet:
  • Like
  • Wow
Reaktionen: matteagle, bassmaxxe, claudio und 18 andere
  • #969
Die beiden letzten Fotos funktionieren bei mir nicht.

  • Like
Reaktionen: Hicetea
  • #971
Jetzt?

  • Like
Reaktionen: uncool sam, Taubenhaucher, Hicetea und 2 andere
  • #973
Gutes Projekt. :great:

Ich habe auch den Sushi Box Particle Generator und finde den echt gelungen. Habe schon früher mal einen F2-B nachgebaut, ganz traditionell als doppelten in einer 2HE 19" Kiste. Fand den Gedanken spannend, das Gleiche in einem kleinen FX-Pedal-Gehäuse zu haben und der klingt tatsächlich nahezu gleich. Die minimalen Unterschiede bei diesen meinen beiden Varianten sind da wohl eher in den Röhren als in der Schaltung zu finden.

Ist halt eine typische Fender-Schaltung, genaugenommen sagte Alembic ja selbst, es sei die des Dual Showman.
Das ist auch gut so! Muss man ja mögen (Tone Stack) und wenn man es mag, dann klingt das Ganze auch echt klasse!

Technik: Die Charge Pumps auf SMD Basis sind wohl etwas anfällig und im Dauerbetrieb wohl nicht so verlässlich. Hat wohl auch was mit der Hitze zu tun ... Hört man halt so in allen möglichen Fachkreisen ... ich selbst habe damit noch keine Erfahrungen, also auch keine negativen. Aber gut zu wissen, dass es auch mit herkömmlichen Bauteilen geht - in dem Gehäuse.

Find ich klasse, so etwas zu verwriklichen, Respekt! :hat:

  • Like
Reaktionen: win311, Lyons, yhawks und eine weitere Person
  • #974
Super Job @disssa !

Da hast Du mal wieder einen User glücklich gemacht ;-)

Für mich kaum nachvollziehbar wie man so was bauen kann, ich kann das nur anschließen und mich freuen wie es klingt :bier:

Liebe Grüße

  • Like
Reaktionen: BassPapa und Lyons
  • #975

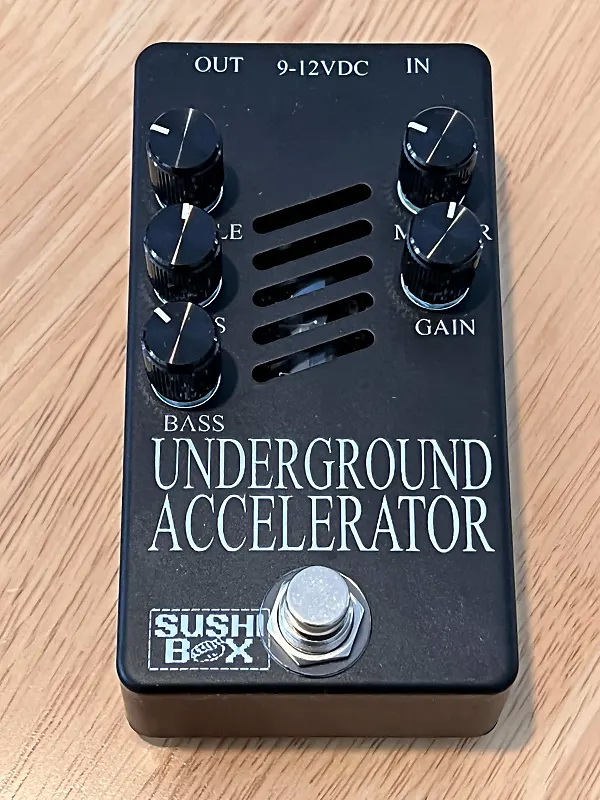

Ein Projekt aus einem gegebenen Anlass:

Ein defekter SushiBox fx Underground Accelerator fand den Weg zu mir.
Symptome: Kratziger und leiser Sound, der sogar vollends verstummte.
Anhang anzeigen 762463
SushiBox FX hat sich auf den Bau von Röhren-bestückten Pedalen spezialisiert, die allesamt intern mit mind. 200Volt arbeiten. Auf talkbass hat sich der Hersteller eine große Fangemeinde erarbeiten können. Ich beobachte sushibox schon sehr lange. Was mir aufgefallen ist, dass zum einen eine sehr große Anzahl unterschiedlicher Pedale angeboten werden. Und selbst einzelne Pedale werden immer weiter entwickelt.
Mittlerweile werden einige Pedale als diy-Projekte angeboten, welche sogar den Weg zu musikding gefunden haben.

Zurück zum defekten UA (so wird das Teile auf talkbass gerne abgekürzt):
Da das Teil zu den ersteren Pedalen von sushiBox gehört, wusste ich, dass es auf der Schaltung des Alembic F-2B basiert, welcher wiederum auf einer verbreiteten Fender Schaltung beruht.
Schnell mal durchgemessen konnte ich feststellen, dass die Spannungen an der Röhre nicht so waren, wie sie es sollten. Wackelkontakte konnte ich ausschließen. Die ChargePump, welche die HV-Spannung erzeugt, funktionierte nicht. Augenscheinlich konnte ich keinen Fehler entdecken.
SushiBox verwendet SMD-Komponenten, die ich nicht so leicht reparieren kann (und auch nicht mag). Was also machen? Ich fand die Idee interessant, das Teil 1:1 nachzubauen. Nur halt in THT-Bauweise. Da ich das originale Gehäuse wiederverwenden wollte, musste die kopierte Platine halt dementsprechend angepasst werden. Klar, THT-Komponenten brauchen mehr Platz. Und da die Röhre mittig im Gehäuse angeordnet wird, muss die Platine dementsprechend dimensioniert werden:
Anhang anzeigen 762475
Erste Passproben zeigten, dass die Platine in das Gehäuse passte:
Anhang anzeigen 762476
Und es funktioniert sogar! :-)
Feine Arbeit lieber Disssa! Gefällt mir, und ich hätte lieber Deine Variante, als die smd-bestückte. Gefällt Dir der Sound des Underground Accelerators?
Ich habe übrigens Deine Spur verfolgt und eine Platine für den Equilux bei pedalPCB geordert. Die Schaltung ist wirklich einfach. Für die bessere Bedienbarkeit habe ich die Platine für die größere Gehäusevariante geordert, das Ding wird bei mir sicher vornehmlich auf dem Schreibtisch stehen, und ich bin froh, wenn ich ordentlich bedienen kann. Zu kleine Abstände zwischen den Potis/Schaltern sind da ja eher nicht so meins. Wenn er gut ist, wäre es ja toll, noch einen DI out mit Trafo in dem Gehäuse zu verstecken. Ob die Platine dafür genug Platz läßt, muss ich sehen.

  • Like
Reaktionen: uncool sam, RAVEN und Bass_Zicke
  • #976
Ich habe übrigens Deine Spur verfolgt und eine Platine für den Equilux bei pedalPCB geordert.
Die von mir verwendete Platine ist nicht von pedalpcb. Das Layout habe ich entworfen.

  • Like
Reaktionen: Rossie Schroeder und uncool sam
  • #977
Die von mir verwendete Platine ist nicht von pedalpcb. Das Layout habe ich entworfen.
Hab ich verstanden, aber Du hast ja geschrieben, dass pedalpcb auch schon auf die Idee kam. Hast Du an der Schaltung noch was geändert oder verbessert?

  • #978
Hab ich verstanden, aber Du hast ja geschrieben, dass pedalpcb auch schon auf die Idee kam. Hast Du an der Schaltung noch was geändert oder verbessert?
Nein, die Schematics von pedalpcb entsprechen den Original-Schematics (mit gaaanz geringen Abweichungen).

  • #979
Mal etwas anderes:

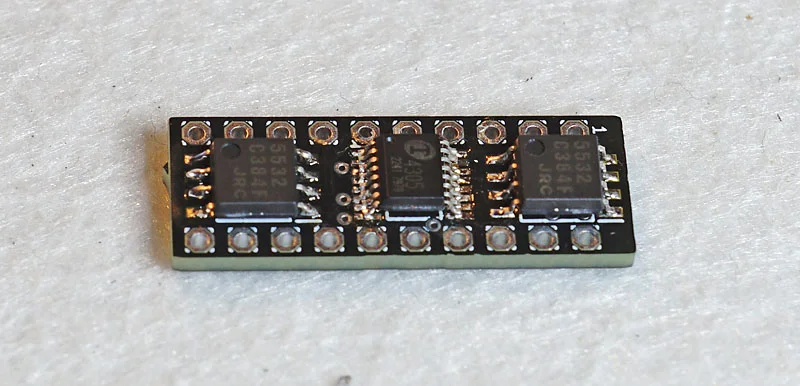

Ist jetzt keine neue Idee. Da mein Vorrat an That4301P ICs deutlich geschrumpft ist und die Adapter-Platine als Alternative bei musikding nahezu ständig nicht vorrätig ist, bastele ich mir halt meine eigene Adapter-Platine. Es ist schon eine Herausforderung, die ICs mit ´nem Handlötkolben zu löten. Aber nach zwei...drei Platinen hat man den Dreh raus.
Getestet habe ich meine Adapterplatine im ebenfalls etwas anderen "Pumpernickel":

Bei pedalpcb sind die Platinen vorrätig, jedoch werden diese durch die Versand- und Einfuhrkosten recht teuer. Die 29€, die musikding aufruft sind wirklich human.

  • Like
Reaktionen: French, claudio, win311 und 4 andere
