Bass-Preamp selbst bauen mit Gehäuse und Platine

  • #1.001
Gibt es zum Equilux eigentlich einen Schaltplan? Der Link bei Musikding führt nur zur Stückliste…


  • #1.002
  • Antwort hilfreich!
Reaktionen: Bass_Zicke und Talisker
  • #1.003
Hab wie angekündigt auch meinen Doppel-Equilux fertig.
Ich hingegen strebe Vereinfachung an:

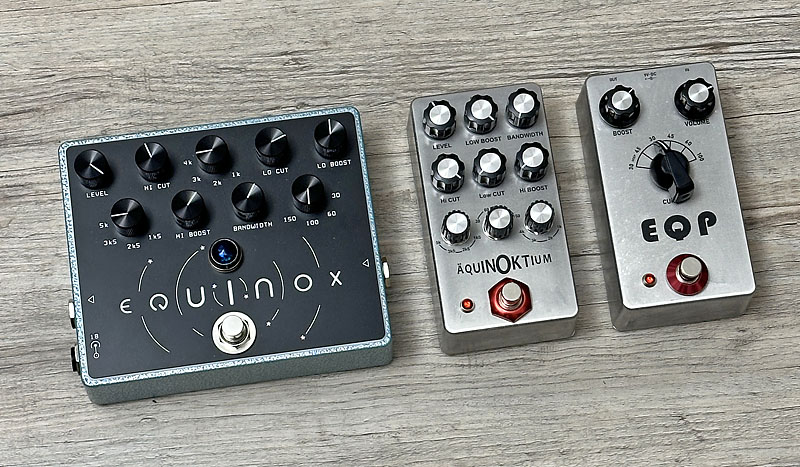

Der Equinox kommt in einem wirklich unnötig Großformat daher. Die Anordnung der Potis finde ich jetzt auch nicht sooo dolle. Also musste die kleinere Version mit gleichem Funktionsumfang her. Aber für den eigentlichen Pultec-Trick braucht´s eigentlich nur zwei Knöppe. Das kann der LowRider (...Clone) ganz gut. Wer es etwas luftiger mag, der sollte beim Equinox (oder Clone) bleiben.

  • Like
Reaktionen: Bassman1788, walp, seppblind und 3 andere

  • #1.004
Vom großen Equilux gibt es einen Schaltplan
Ja, der ist in der Anleitung versteckt, aber nur bei der pedal pcb seite für den großen Equilux, beim kleinen fehlt der. Der große hat am Eingang auch eine kleine Drossel (Ferritperle), der im Schaltplan auch drin ist, beim kleinen aber fehlt.

  • Like
Reaktionen: Kalmar
  • #1.005
Robert von PedalPcB hatte geschrieben, dass beim kleine Equilux nur die Drossel fehlt.

  • Like
Reaktionen: Lyons und Kalmar
  • #1.007
Hatte ich heute gefragt :-) Bzw ich hatte um den Plan gebeten
Robert ist super nett aber manchmal etwas eigen. Er kauft sich Pedale und traced sie. Manchmal macht er dann ein Gedöhns drum die Pläne zu teilen, da ja sonst jeder selbst Platinen fertigen kann (denke ich mir). So mache ich das z.B. bei einigen Pedalen anhand seiner Pläne, wenn Musikding die Bausätze nicht anbietet. Musikding verkauft nur mit Bauanleitung und wenn PedalPCB die geheim hält, dann gibts keinen Bausatz. Bsp Beetronics. Das ist echt verwirrend, denn manche Plänen sind irgendwo im Forum versteckt aber werden nicht in die Bauanleitung eingefügt….

EY, wer hat den Titel geändert???

Zuletzt bearbeitet:
  • Like
Reaktionen: Lyons
  • #1.008
Hatte ich heute gefragt :-) Bzw ich hatte um den Plan gebeten
Robert ist super nett aber manchmal etwas eigen. Er kauft sich Pedale und traced sie. Manchmal macht er dann ein Gedöhns drum die Pläne zu teilen, da ja sonst jeder selbst Platinen fertigen kann (denke ich mir). So mache ich das z.B. bei einigen Pedalen anhand seiner Pläne, wenn Musikding die Bausätze nicht anbietet. Musikding verkauft nur mit Bauanleitung und wenn PedalPCB die geheim hält, dann gibts keinen Bausatz. Bsp Beetronics. Das ist echt verwirrend, denn manche Plänen sind irgendwo im Forum versteckt aber werden nicht in die Bauanleitung eingefügt….

EY, wer hat den Titel geändert???
Danke für den link. Das war wohl Disssa, er hat ja den Faden eröffnet.

  • Like
Reaktionen: tuckster
  • #1.009
Robert ist super nett aber manchmal etwas eigen. Er kauft sich Pedale und traced sie. Manchmal macht er dann ein Gedöhns drum die Pläne zu teilen, da ja sonst jeder selbst Platinen fertigen kann (denke ich mir).

EY, wer hat den Titel geändert???
Na ja, er möchte ja auch Platinen verkaufen, oder?
Könntest dir ja auch den Equinox für 499€ kaufen, ihn tracen und dann nachbauen. So verwerflich finde ich seine Haltung nicht.

Und welcher Titel wurde geändert?

Und es gibt noch ein…zwei Details, die vom originalen Equinox abweichen, sei es in der großen oder in der kleinen pedalpcb-Version. Oder es gibt verschiedene Equinox-Versionen…

Zuletzt bearbeitet:
  • Like
Reaktionen: Schnaggadu
  • #1.010
Und welcher Titel wurde geändert?
Dieser Thread heißt "Bass Preamp selbst bauen mit Gehäuse und Platine". Bei ihm wird es anscheinend noch wie bei mir mit "disssa bastelt....." angezeigt.
Sowohl im Forum als auch bei den Benachrichtigungen.
Nur wenn man direkt im Thread ist zeigt es oben den neuen Namen an.

  • Like
Reaktionen: userunknown, Flobert und tuckster
  • #1.011
Ich find die Haltung auch nicht verwerflich, das ist ja sein Kapital. Sie sind teilweise aber im Forum zu finden, wenn sie nicht in der Anleitung enthalten sind.
Es ist schon eine eigenartige Sache. Jemand baut ein Pedal für viel Geld.
Ein anderer zerlegt es und verkauft Platinen davon.
Noch ein anderer kauft die Platinen, baut die Pedale nach und stellt sie in grossem Stil bei Reverb.com ein.

Wegen der Anzeige sollte ich mal meinen Cache leeren. Genau wie Hicetea beschrieben hat sind es zwei Titel. Edit: Cache leeren bringt nichts

Zuletzt bearbeitet:
  • Like
Reaktionen: stephan
  • #1.012
Dieser Thread heißt "Bass Preamp selbst bauen mit Gehäuse und Platine". Bei ihm wird es anscheinend noch wie bei mir mit "disssa bastelt....." angezeigt.
Wegen der Anzeige sollte ich mal meinen Cache leeren. Genau wie Hicetea beschrieben hat sind es zwei Titel. Edit: Cache leeren bringt nichts
Ah, ok. Das mag vielleicht daran liegen, weil ich ursprünglich unter den Blogeinträgen einen Thread eröffnet hatte, der „disssa bastelt“ hieß. Im Einvernehmen mit der Boardleitung wurde dieser Thread dann nach „Anderes zum Thema Bass“ verschoben, hier dann aber umbenannt. Der ursprüngliche Thread wird aber als Weiterleitung genutzt.

  • Like
Reaktionen: Lyons, uncool sam, tuckster und eine weitere Person
  • #1.013
Na ja, er möchte ja auch Platinen verkaufen, oder?
Könntest dir ja auch den Equinox für 499€ kaufen, ihn tracen und dann nachbauen. So verwerflich finde ich seine Haltung nicht.

Und welcher Titel wurde geändert?

Und es gibt noch ein…zwei Details, die vom originalen Equinox abweichen, sei es in der großen oder in der kleinen pedalpcb-Version. Oder es gibt verschiedene Equinox-Versionen…
Ich finde das auch ok. Er hat schließlich die Arbeit hineingesteckt. Es ist dadurch auch eine einfache Möglichkeit gegeben, das nachzubauen. Ich selbst hätte die Zeit dafür nicht gehabt, das Equinox revers zu engineeren. Kch hab auch die Möglichkeit, den Bausatz samt Bauelementen komplett bei Musikding zu kaufen gerne angenommen, denn die Sachen selbst in den passenden Abmessungen zusammenzusuchen kostet mehr Zeit, als die Platine zu bestücken. Gäbe es die Möglichkeit nicht, ich hätte vermutlich irgendwann den Warm Audio Pultec Clon gekauft. Ich hab jetzt die Schaltung drei mal gebaut, zwei Mal für den Doppel-Equi, eine mit der großen Platine von Pedal pcb. Dafür will ich eine passende Frontplatte bei Schaeffler machen lassen. Ich hab ja gedacht, dass die Schaltung gut ist, aber, dass sie so überzeugend ist, ist schon erstaunlich.

  • Like
Reaktionen: tuckster
  • #1.016
Ich find die Haltung auch nicht verwerflich, das ist ja sein Kapital. Sie sind teilweise aber im Forum zu finden, wenn sie nicht in der Anleitung enthalten sind.
Es ist schon eine eigenartige Sache. Jemand baut ein Pedal für viel Geld.
Ein anderer zerlegt es und verkauft Platinen davon.
Noch ein anderer kauft die Platinen, baut die Pedale nach und stellt sie in grossem Stil bei Reverb.com ein.
Wenn man sich ein wenig mit dem Thema beschäftigt, merkt man schnell, dass viele Pedale gar nicht sooo unterschiedlich aufgebaut sind. Vieles basiert auf längst bekannte Grundschaltungen, die tlw. nur minimalst verändert werden. Und schon verkauft so mancher Pedalhersteller sein Teil als "Eigenkreation" und es wird ein Wahnsinns-Hype um das angeblich neue Konzept betrieben.
Das finde ich, ehrlich gesagt, bald sogar noch nerviger, als originalgetreu nachzubauen und das Original zu benennen.

  • Like
  • Gute Idee
Reaktionen: goldbass, cfortner, Bass_Zicke und 4 andere
  • #1.017

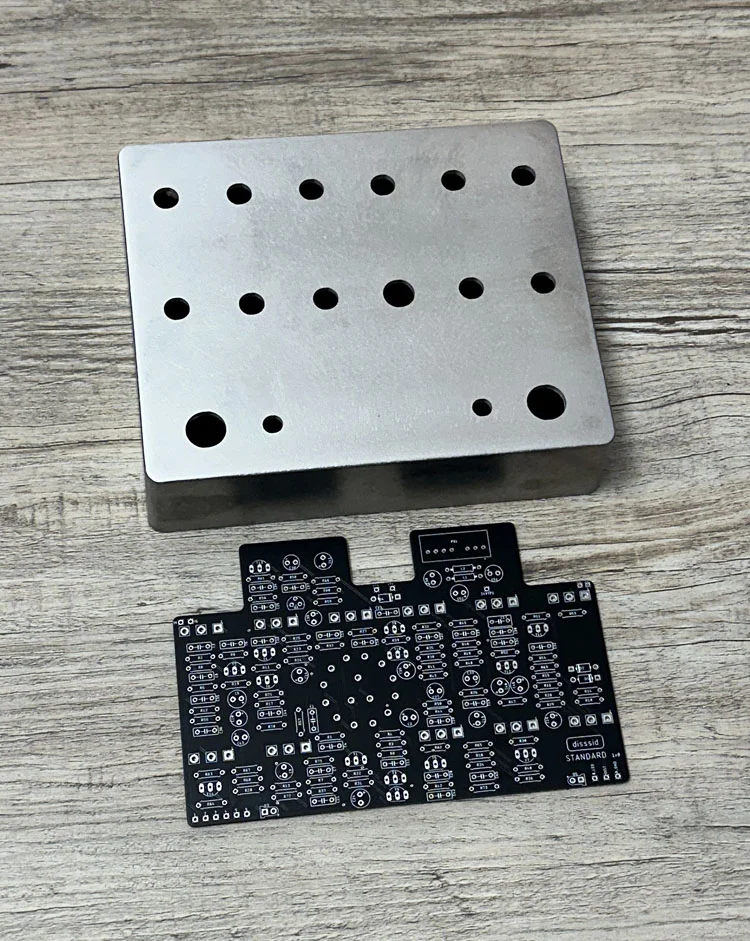

Die Löt-Arbeit kann beginnen...

  • Like
Reaktionen: Hicetea, Taubenhaucher, Ray Mahogany und 2 andere
  • #1.018
Und schon verkauft so mancher Pedalhersteller sein Teil als "Eigenkreation" und es wird ein Wahnsinns-Hype um das angeblich neue Konzept betrieben.
Ah die Lizard Queen 8D

Daumen hoch für deine Selbstbauten!
Wie viele Platinen bestellst du in korrigierter Form oder lässt du die einfach so wie sie sind, weil weitere Aufbauten zu teuer wären?

  • #1.019
Es kommt darauf an. Manchmal kann man die Fehler durch Brücken etc. lösen. Dann lass ich die Platinen so, wie sie sind. Bei größeren "Fehlern", die sich nicht sooo einfach beheben lassen, lasse ich durchaus noch ein paar weitere (korrigierte) Platinen fertigen.
Die teuersten Einzel-Komponenten, wie z.B. Potis hefte ich eh nur provisorisch bis zum ersten Testlauf. Die Stromversorgung eines Erst-Typen erfolgt extern, ICs und Transistoren sockel ich. So hält sich der finanzielle Schaden bei einem Fehlversuch in Grenzen.

  • Like
Reaktionen: Lyons, Kalmar, bassilisk und 2 andere
  • #1.020

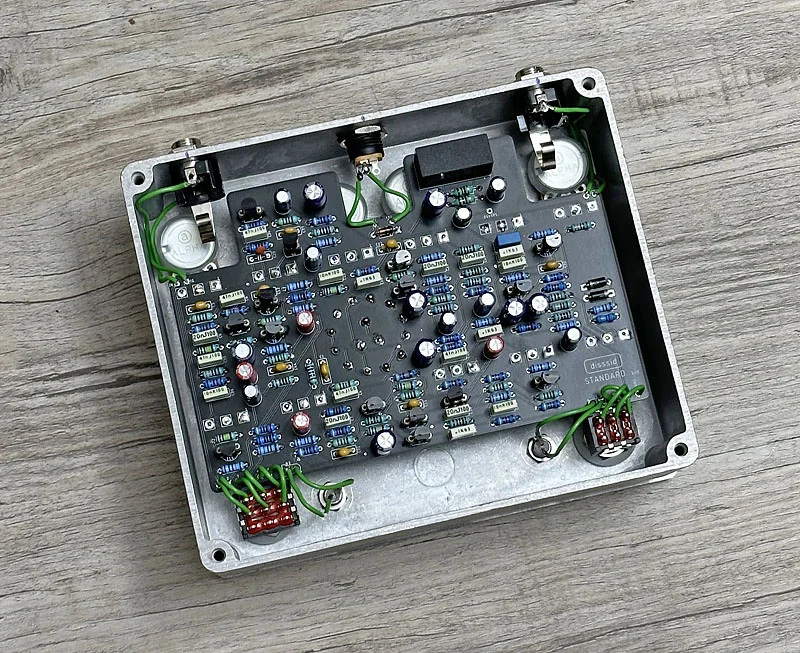

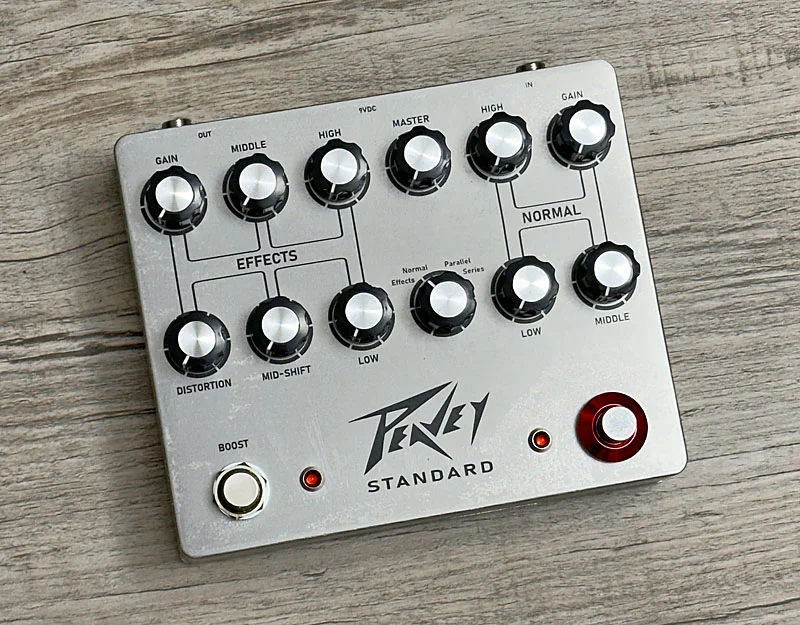

Peavey Standard Series 260 Preamp:

2-kanaliger Preamp. Per Drehschalter kann Channel "Effects" oder "Normal" gewählt werden. Beide Kanäle können parallel oder in Serie betrieben werden.

  • Like
Reaktionen: RAVEN, I****bass-solo, TieftonTom und 13 andere
