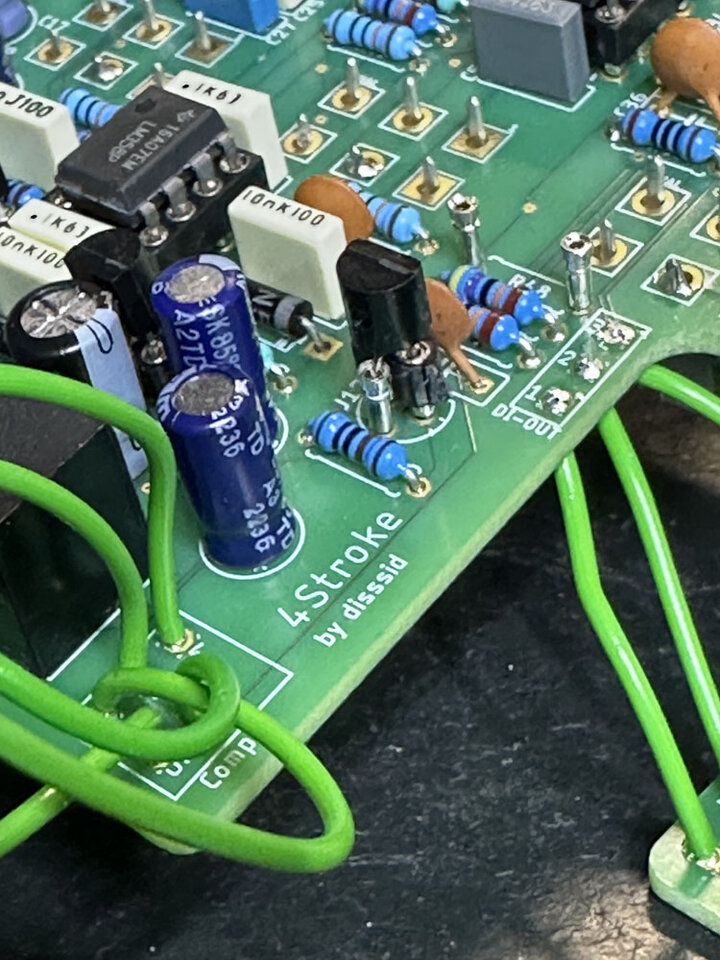

Das ist der Nachbau des Preamps eines Orange 4Stroke Amps. Den habe ich hier schon mal vorgestellt. Ich baue nun nur ein weiteres Exemplar...

  • Like
  • Gute Idee
  • Antwort hilfreich!
Reaktionen: claudio, Kalmar, Egid und 2 andere

  • #1.084
ah
ich denke bei "Orange" immer nur an Squeezer ;)

  • #1.085

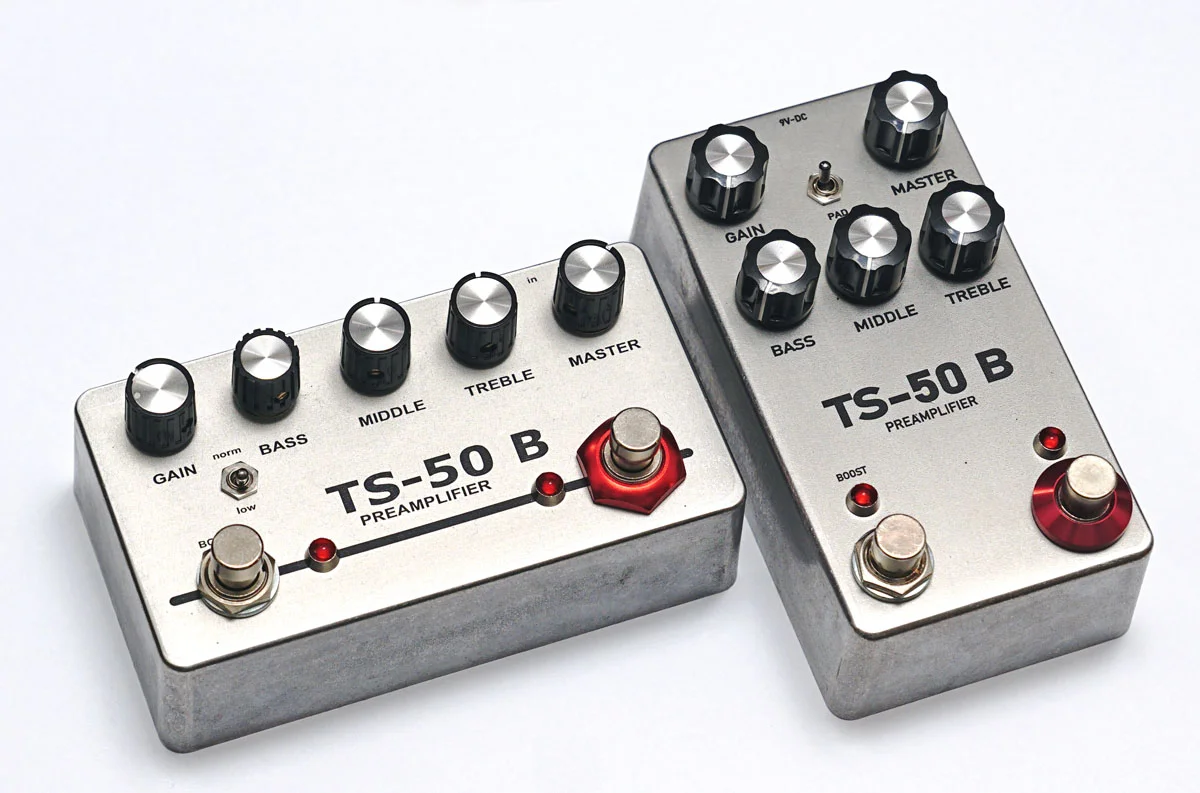

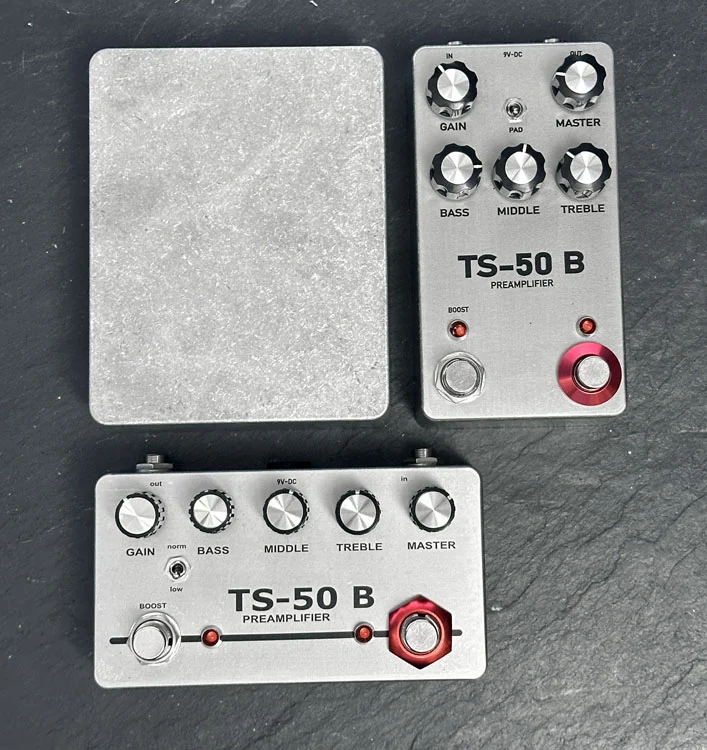

Nicht neu, da eines meiner ersten Basteleien. Der Preamp des Traynor TS-50 B. Diesen gibt es ja bereits in der Version Tronographic Rusty Box. Ich wollte den Preamp jedoch in ein kompakteres Format verpacken und wählte jedoch die Querformat-Version. Diese erwies sich jedoch auf dem Pedalboard als sehr unpraktisch. Also habe ich jetzt eine "Hochformat"-Version im kleinen 125B Format gebaut:

  • Like
  • Gute Idee
Reaktionen: Gast86117, claudio, Bass@JMB und 13 andere
  • #1.086
Die Version von AionFX liegt vom Format genau dazwischen. Wenn es einen Bausatz gäbe, würde ich auch Deine Hochkant-Version nehmen. :great:

  • #1.087
Aion hat sich am Format eines 1590BB Gehäuse im Hochformat orientiert:

Das ist halt 50% breiter...

  • Like
  • Antwort hilfreich!
Reaktionen: claudio und Kalmar
  • #1.088
  • Like
Reaktionen: claudio, Cochise, Gast86117 und 6 andere
  • #1.089
Nachdem ich mehrere Male gefragt wurde, was so besonders am EQP-Pedal (zerofiveaudio LowRider Kopie) ist, habe ich ein paar Messungen vorgenommen (vielen Dank an @cfortner und @OSDrum für die wertvollen Tipps!):

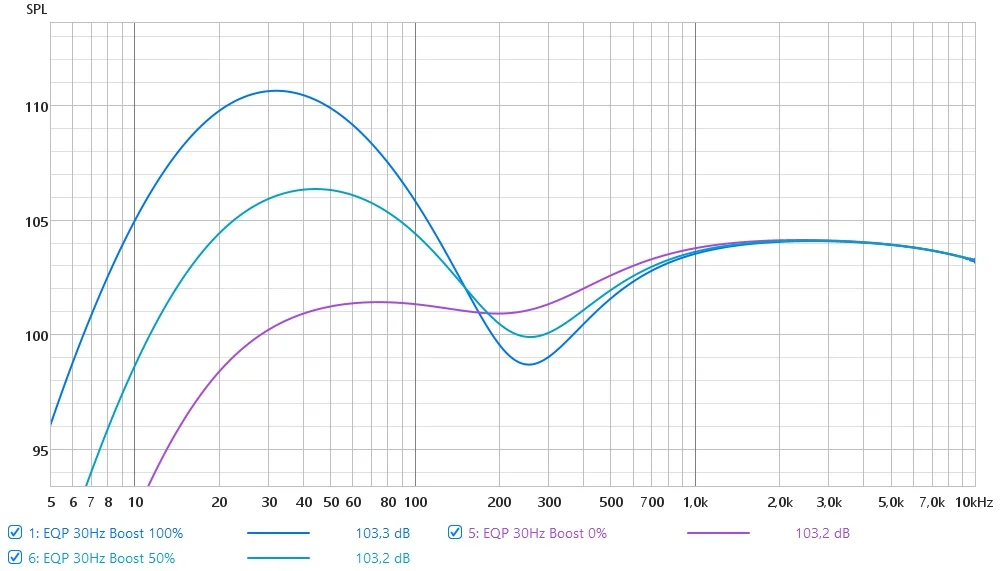

Der LowRider möchte den Frequenzverlauf des s.g. Pultec Tricks nachbilden. Dieser "Trick" besteht eiegntlich nur darin, dass ein im Bassbereich liegender Frequenzbereich gleichzeitig angehoben und darüber liegender Frequenzbereich abgesenkt wird. Beim EQP sieht das so aus:

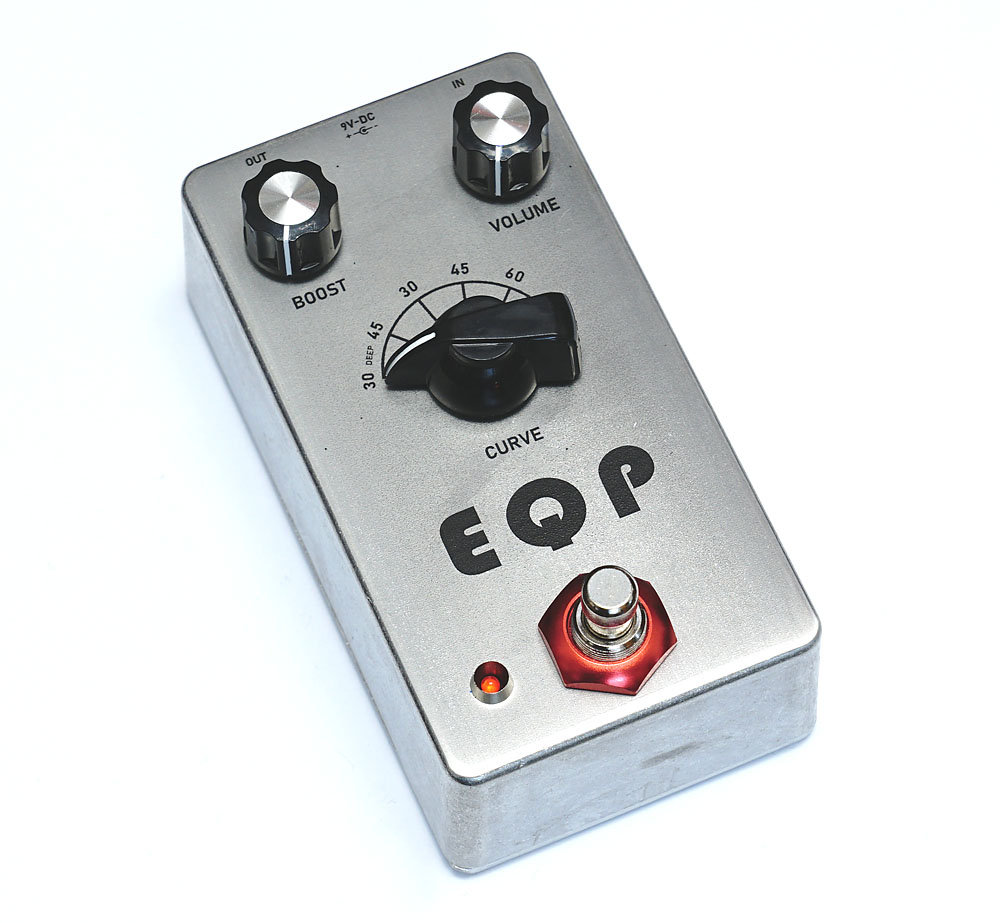

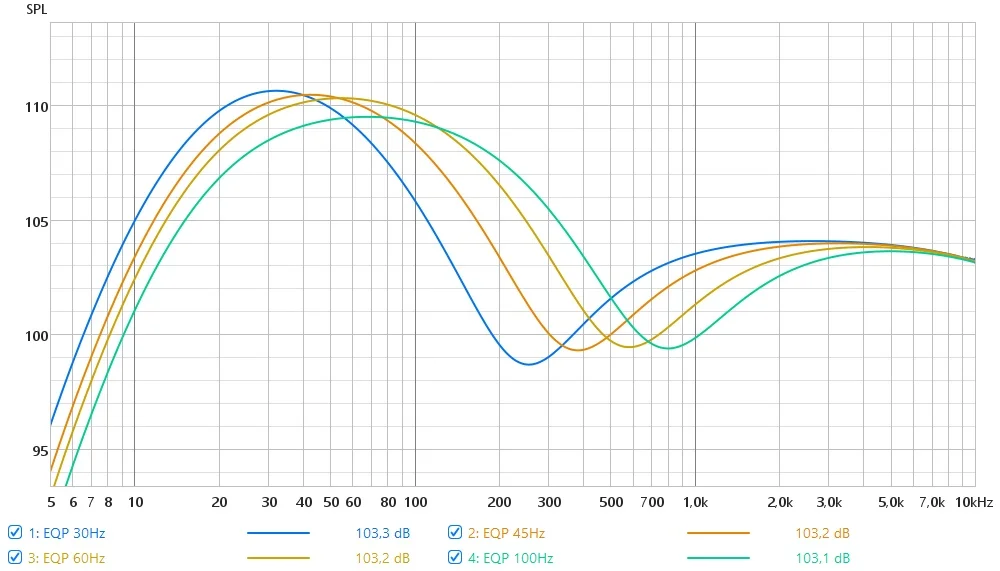

Das Pedal sieht recht simpel aus, bietet jedoch ein paar nette Features. So kann u.a. der zu boostende Frequenzbereich zw. 30, 45, 60 und 100 Hz per Drehschalter gewählt werden:

Mittels "Boost"-Poti kann die Intensität des Boosts eingestellt werden, d.h. die Steilheit des Frequenzverlaufes kann beeinflusst werden:

Nach anfänglicher Skepsis hat sich dieses Pedal als always-on Pedal gemausert. Der Effekt betont den Bassbereich, jedoch so, dass es nicht dröhnig wirkt. Der Basssound klingt trotzdem sehr aufgeräumt. Ich habe versucht, diesen Effekt mit einem parametr. EQ abbilden zu können, aber es gelang nicht sooo überzeugend. Es klang irgendwie anders.

Zuletzt bearbeitet:
  • Like
  • Antwort hilfreich!
Reaktionen: claudio, Krizzly, cfortner und 8 andere
  • #1.090

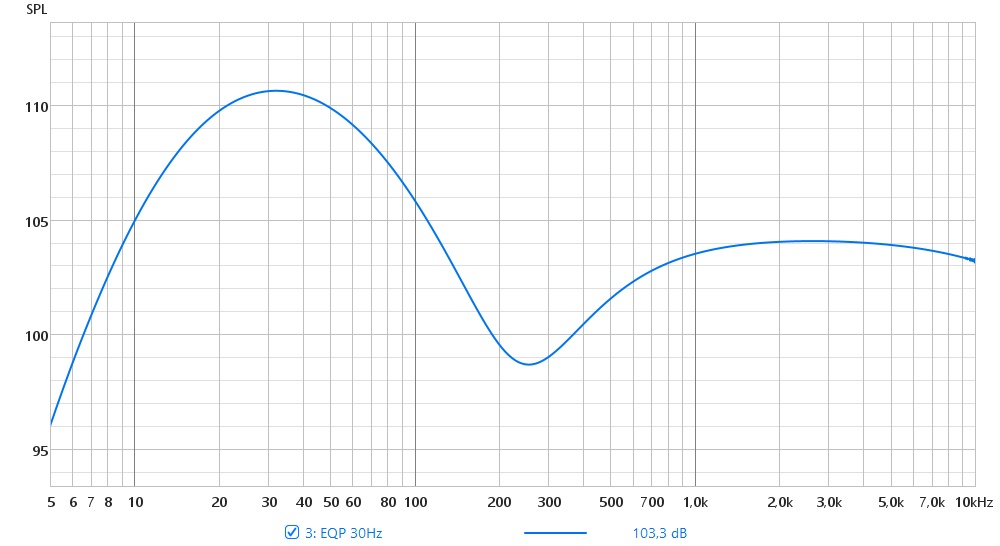

Nachdem ich mehrere Male gefragt wurde, was so besonders am EQP-Pedal (zerofiveaudio LowRider Kopie) ist, habe ich ein paar Messungen vorgenommen (vielen Dank an @cfortner und @OSDrum für die wertvollen Tipps!):

Der LowRider möchte den Frequenzverlauf des s.g. Pultec Tricks nachbilden. Dieser "Trick" besteht eiegntlich nur darin, dass ein im Bassbereich liegender Frequenzbereich gleichzeitig angehoben und darüber liegender Frequenzbereich abgesenkt wird. Beim EQP sieht das so aus:
Anhang anzeigen 855435

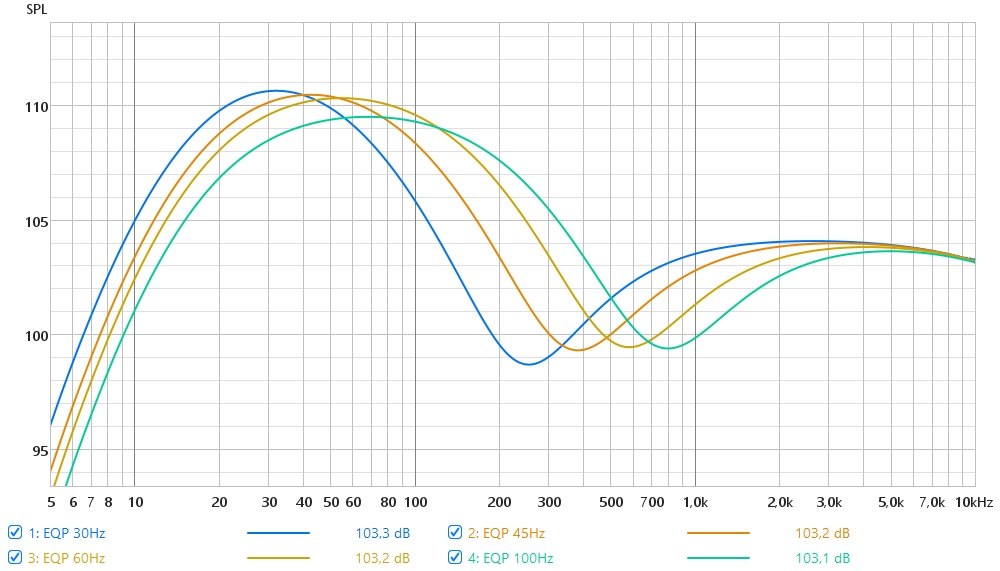

Das Pedal sieht recht simpel aus, bietet jedoch ein paar nette Features. So kann u.a. der zu boostende Frequenzbereich zw. 30, 45, 60 und 100 Hz per Drehschalter gewählt werden:
Anhang anzeigen 855439

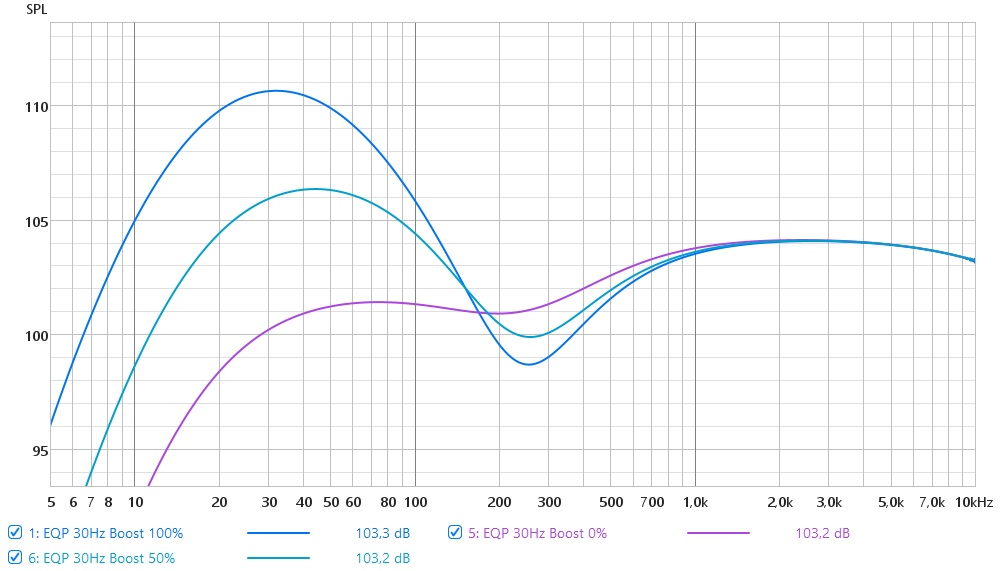

Mittels "Boost"-Poti kann die Intensität des Boosts eingestellt werden, d.h. die Steilheit des Frequenzverlaufes kann beeinflusst werden:
Anhang anzeigen 855441
Nach anfänglicher Skepsis hat sich dieses Pedal als always-on Pedal gemausert. Der Effekt betont den Bassbereich, jedoch so, dass es nicht dröhnig wirkt. Der Basssound klingt trotzdem sehr aufgeräumt. Ich habe versucht, diesen Effekt mit einem parametr. EQ abbilden zu können, aber es gelang nicht sooo überzeugend. Es klang irgendwie anders.
Ich denke mal, dass es so natürlich klingt ohne zu dröhnen, liegt vermutlich an der (recht hohen) Breite des Filters :)

  • #1.091

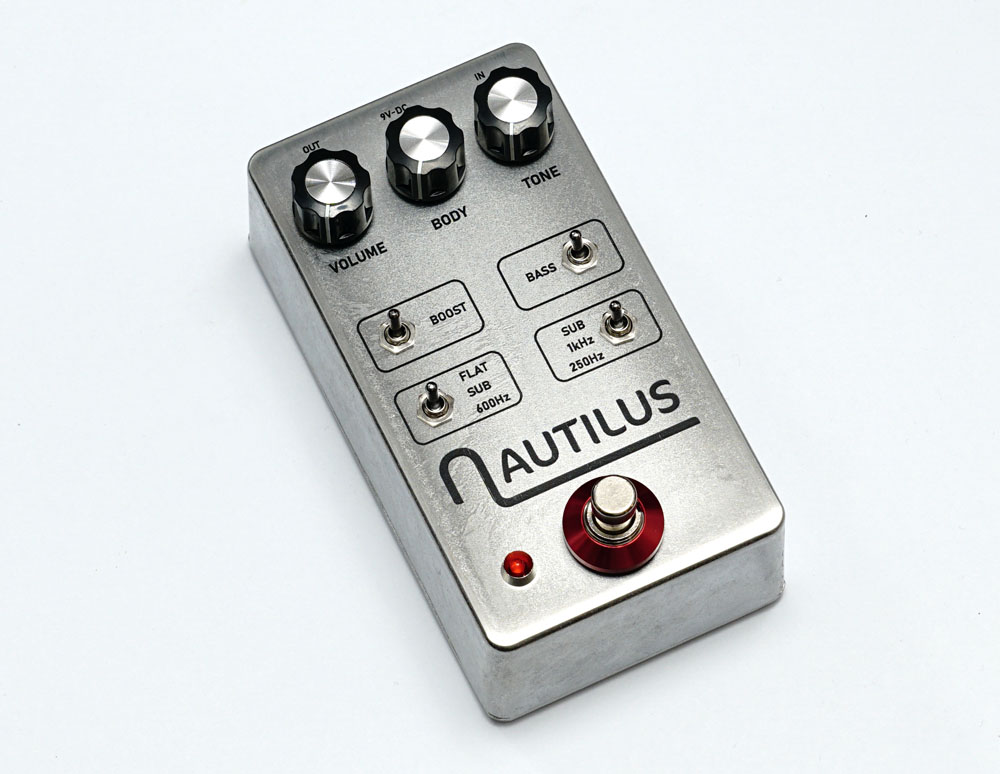

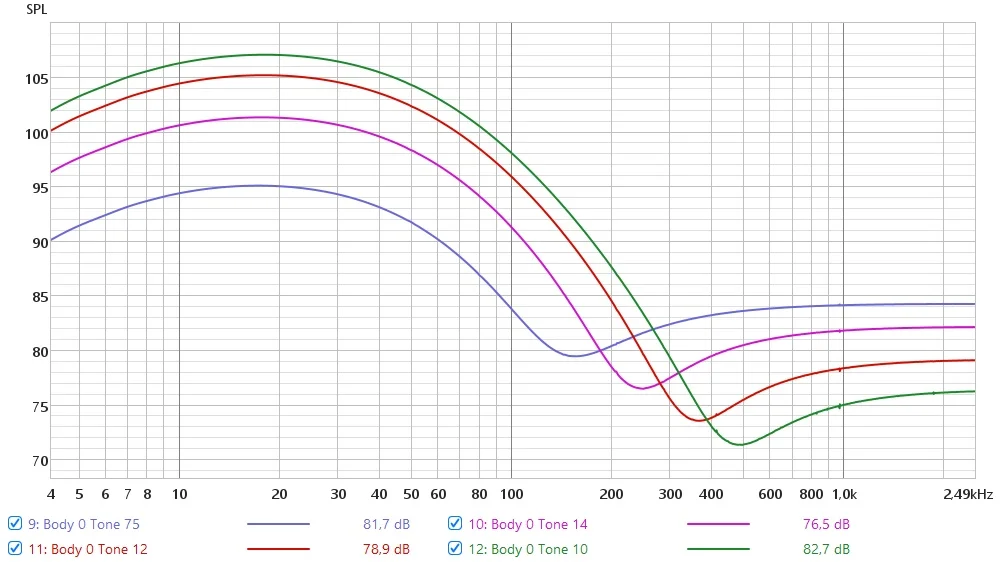

Ähnlich werkelt das Nautilus Pedal (Southampton Ictineo Preamp Kopie):


Aber durch ein paar mehr Einstellungsmöglichkeiten, sind mehr Soundvariationen als beim EQP möglich.

Zuletzt bearbeitet:
  • Like
Reaktionen: claudio, Krizzly, JMX und 2 andere
  • #1.092

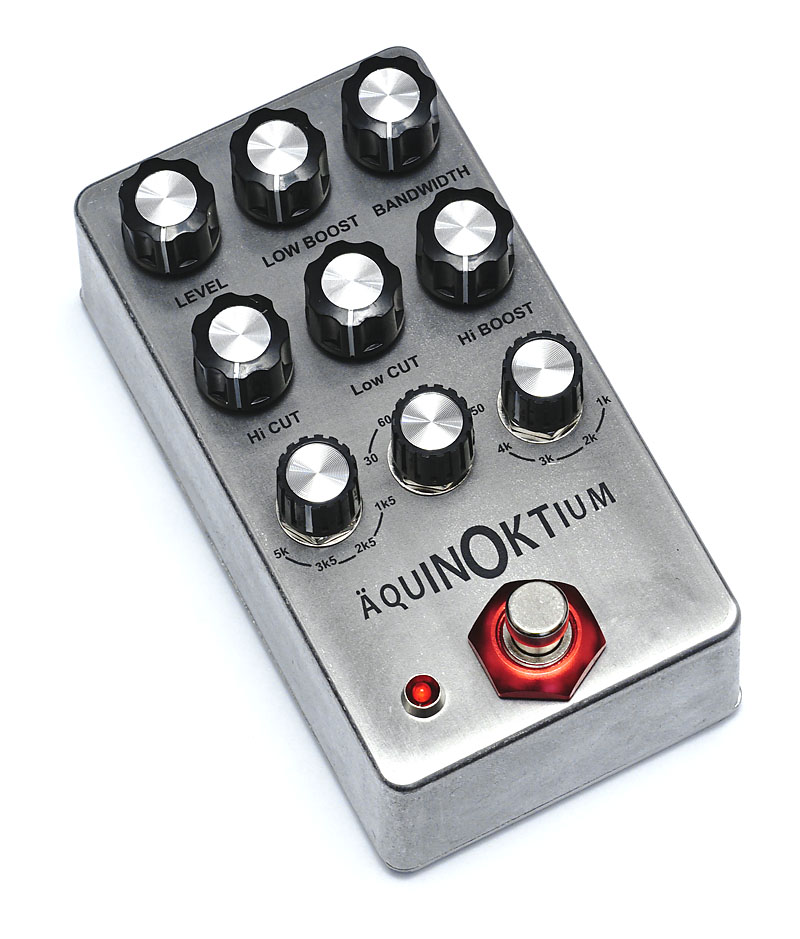

Auch zum Äquinoktium-Pedal (Spaceman FX Equinox Kopie) erreichen mich immer wieder Fragen, was das Teil denn eigentlich so mit dem Sound macht. Klar, aufgrund der vielen Knöppe bietet es noch ein paar mehr Einstellungsmöglichkeiten, als das sehr einfach gehaltene EQP oder das etwas mehr bietende Nautilus.

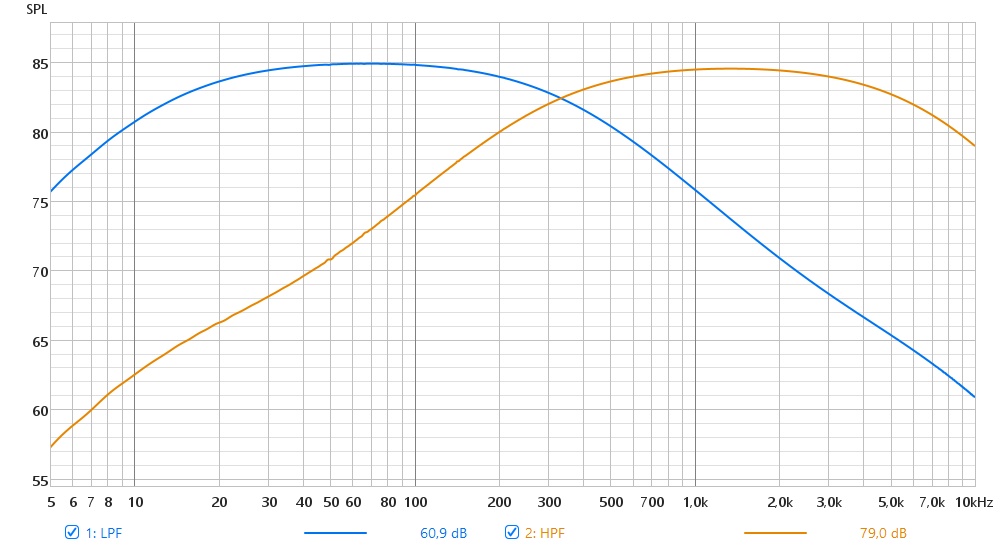

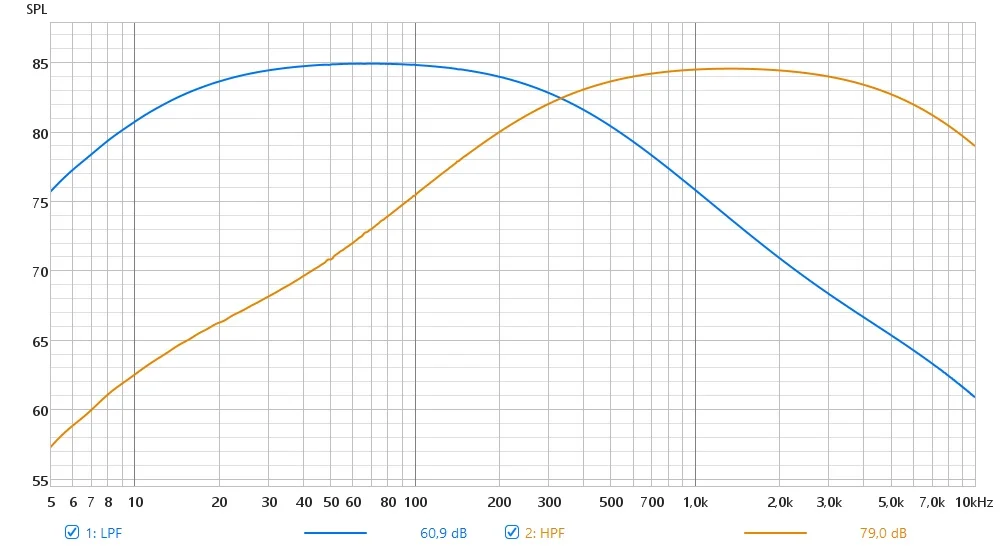

Es beinhaltet einen Low- und Highpass Filter (1st order), deren Grenzfrequenzen per Drehschalter 4-stufig gewählt werden können.
Zum Verständnis: Wenn die Höhen beschnitten werden (Hi CUT), können die Low-Frequenzen "passieren" (LPF). Folgerichtig ist der HPF derjenige, bei welchem die die Low-Frequenzen beschnitten werden (Low CUT), während die Höhen passieren können.

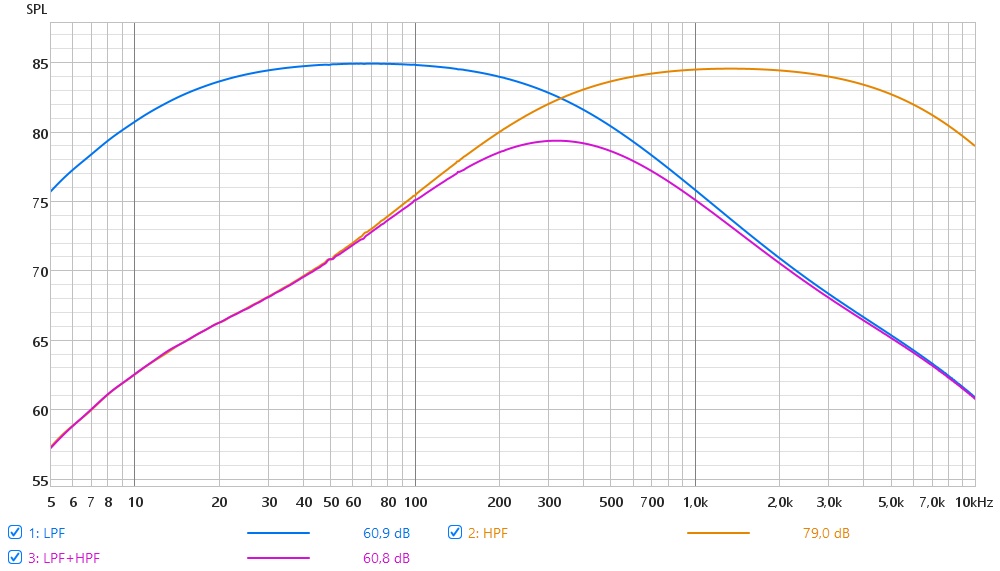

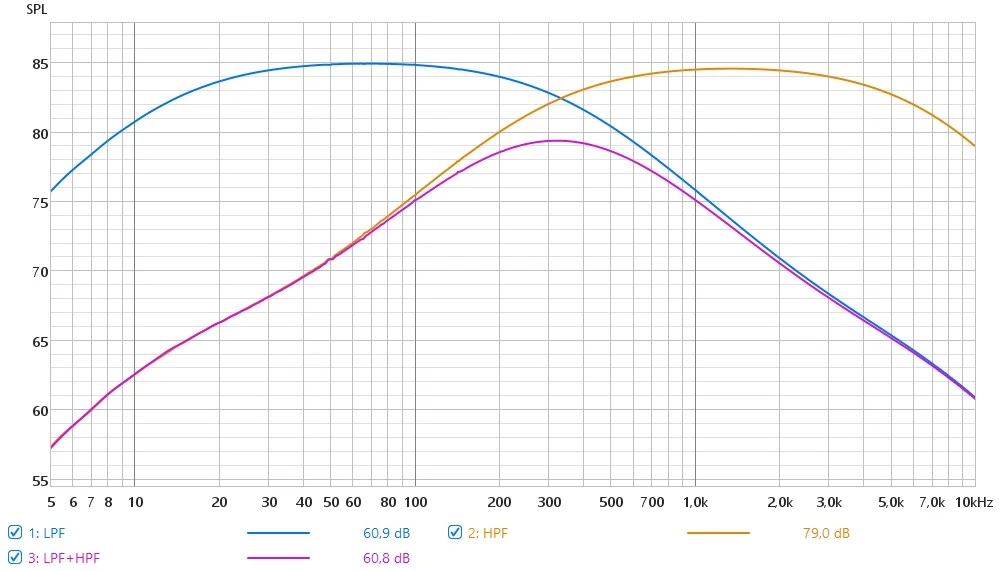

Wenn man einen LPF und einen HPF gleichzeitig einstellt, erhält man einen s.g. Bandpassfilter:

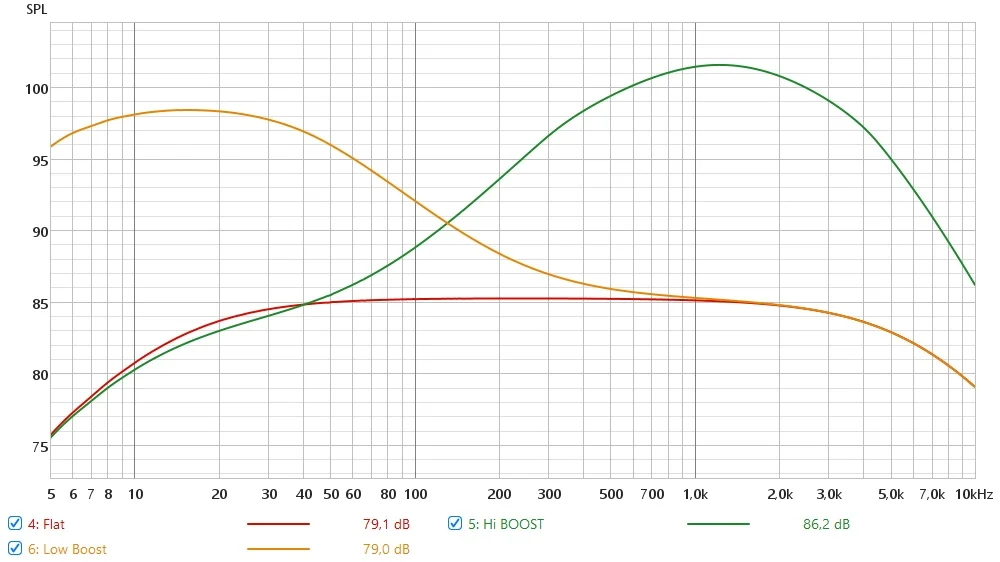

Aber es gibt ja noch zwei weitere schöne Spielereien: Die Möglichkeiten Bässe und Höhen zu boosten:

Die Qualität des Hi Boost kann man mit Bandwidth beeinflussen.

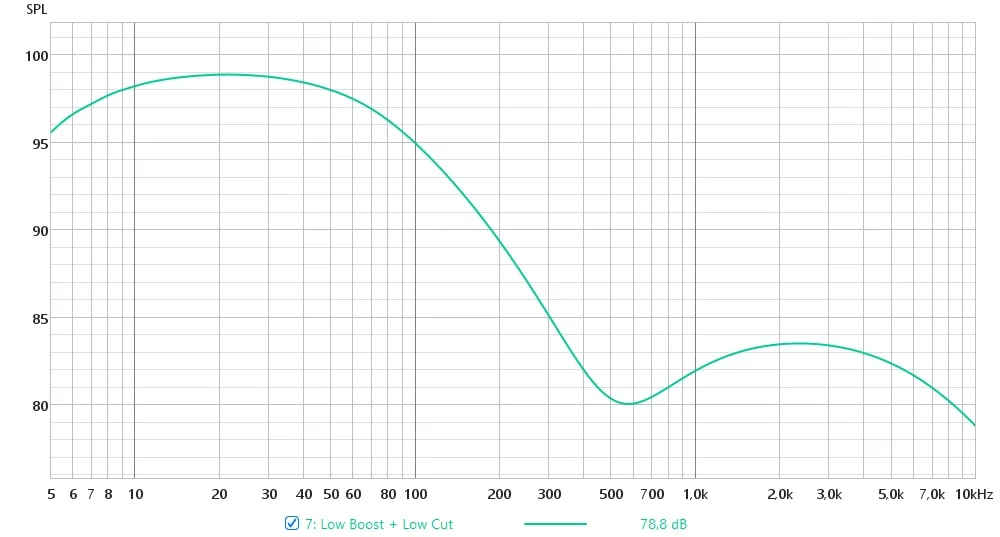

Wenn man nun Low Boost und den HPF (Low CUT) gleichzeitig einstellt, erreicht man den s.g. Pultec-Trick:

Nun kann man sich ja vorstellen, wie vielfältig die Variationen sind, die durch die vielen Poti-Spielereien möglich sind. Und darin liegt m.E. immer die Gefahr: Man verliert sich schnell auf der Suche nach "dem" Sound. Aber interessant ist es trotzdem... ;-)

  • Like
Reaktionen: goldbass, claudio, cfortner und 2 andere
  • #1.093

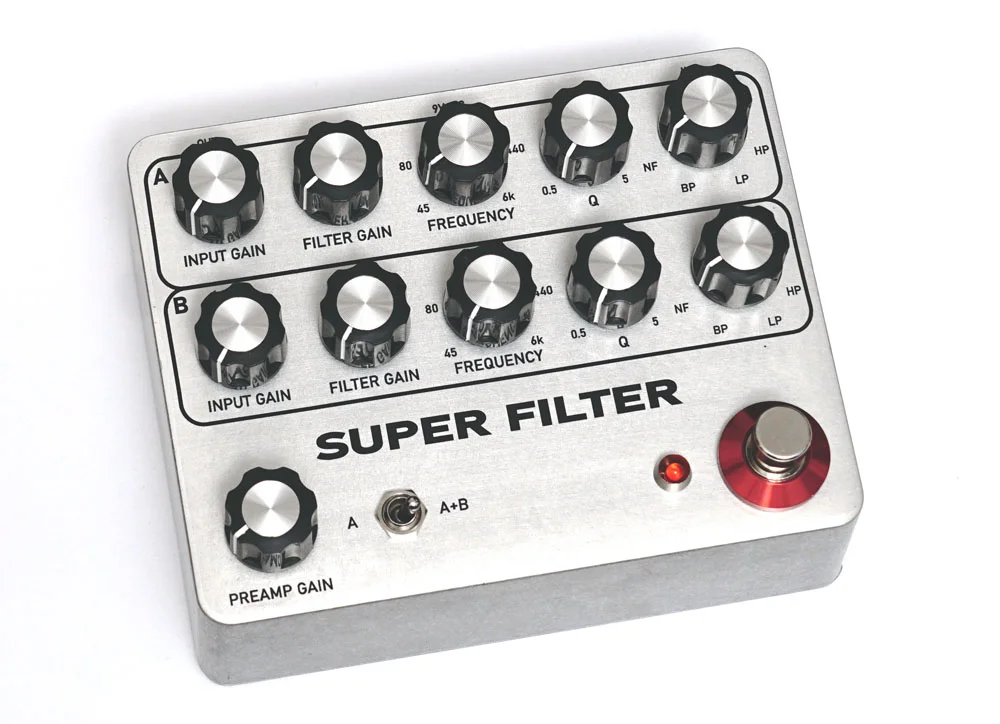

Und wenn ich schon bei den Filtern bin:

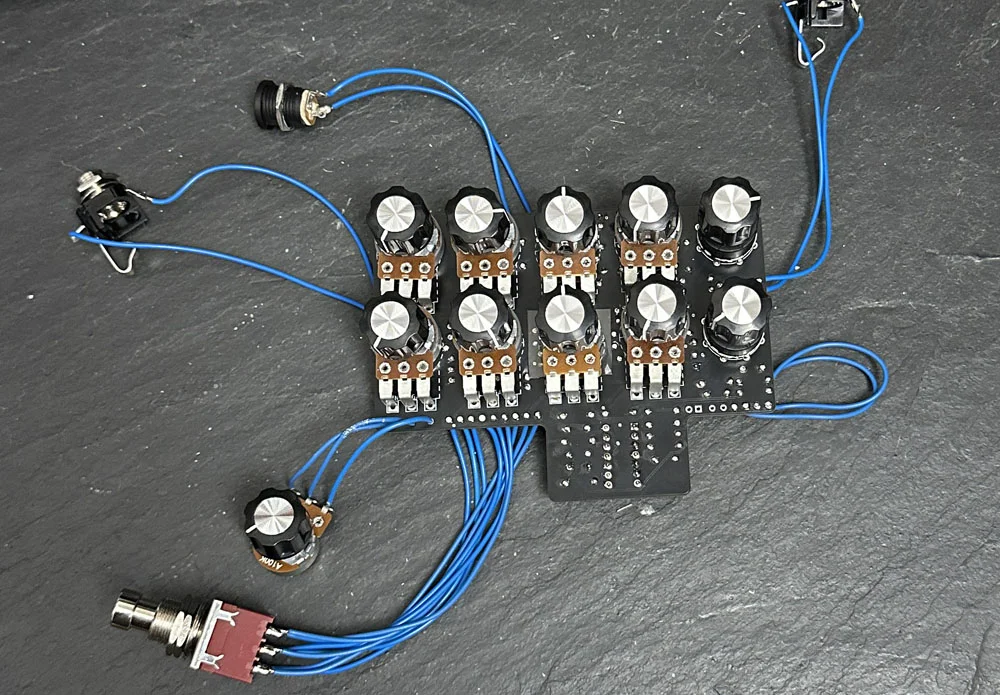

inspired by Alembic SF-2

  • Like
  • Wow
Reaktionen: Bassman1788, Crims0, Cochise und 12 andere
  • #1.094

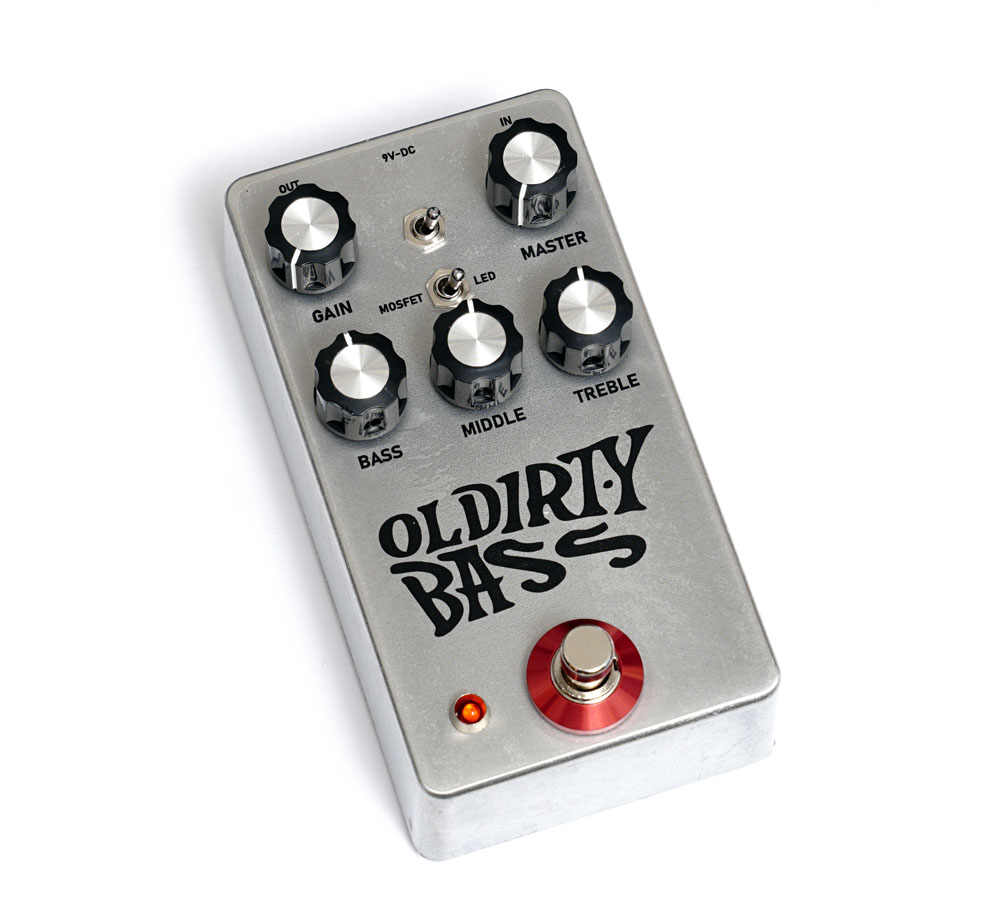

Ein interessanter Overdrive-Clone aus dem Hause Dunwich:

Per Kippschalter kann zwischen LED oder MOSFET Clipping gewählt werden. Ein weiterer Kippschalter agiert als LowPassFilter. Dazu kommt ein sehr effektiver 3-Band EQ. So sind Sound zwischen "leicht angeknuspert" bis "fuzzig" möglich. Durch massig LowEnd ist kein wet-dry Blend notwendig.
Inklusive Relais-Bypass...

Zuletzt bearbeitet:
  • Like
Reaktionen: kantholz, indian66, FooVines und 9 andere
  • #1.095

  • Like
Reaktionen: schafhalter, goldbass, claudio und 5 andere
  • #1.096
Lag schon etwas länger auf dem Tisch und wartete auf Vervollständigung:

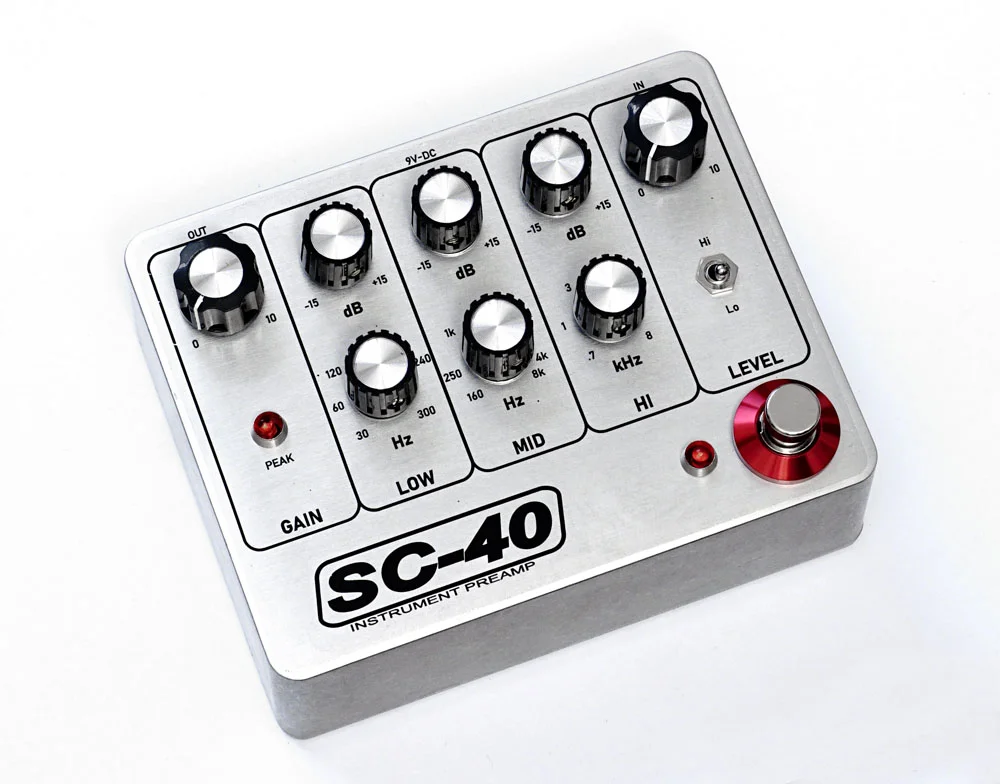

Ashly SC-40 in Pedal-Form:

Mmmm, was ist sooo besonders an einem 3-Band semiparam. Equalizer?
Einen Ashly SC-40 habe ich vor ein paar Jahren besessen und auch gerne gespielt. Ich verkaufte u.a. das Teil, als ich beschloss, meine Rackgeräte zu verkaufen. Eigentlich schade, denn dieser Preamp klang irgendwie besonders "musikalisch". Wenn man den Input etwas heißer fährt, bekommt der Sound ein leichtes und sehr weiches Knuspern. Dazu ist der 3-Band EQ brauchbar abgestimmt.

  • Like
Reaktionen: kantholz, Lyons, indian66 und 9 andere
  • #1.097
Du solltest mal ein Museum aufmachen, oder eine Ausstellung mit den ganzen Tretern die du gebaut hast - very geil!!

  • Like
  • Gute Idee
Reaktionen: Crims0, Lyons, Basspekoe und 7 andere
  • #1.098

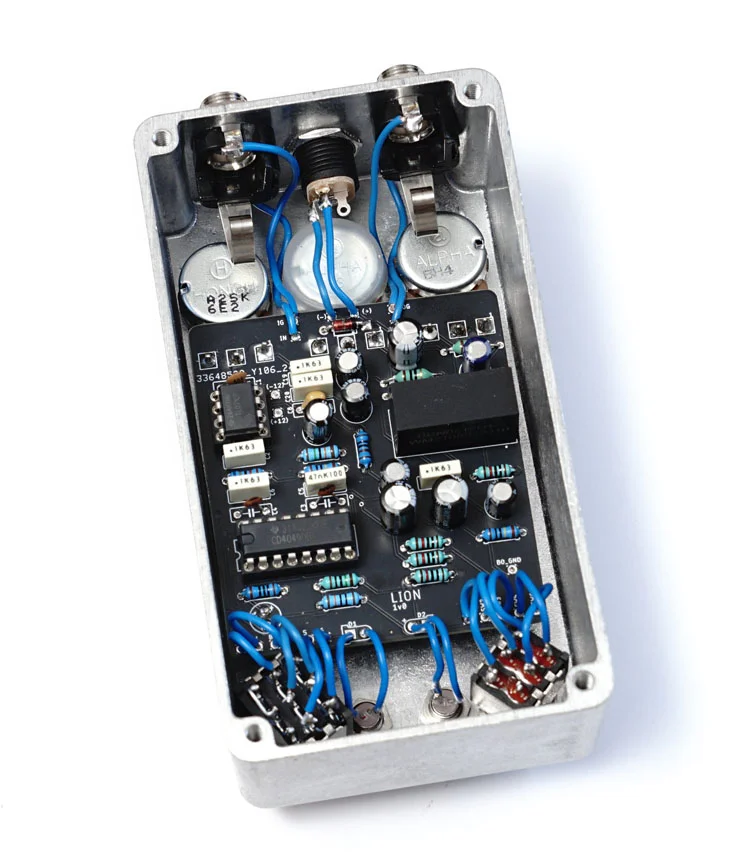

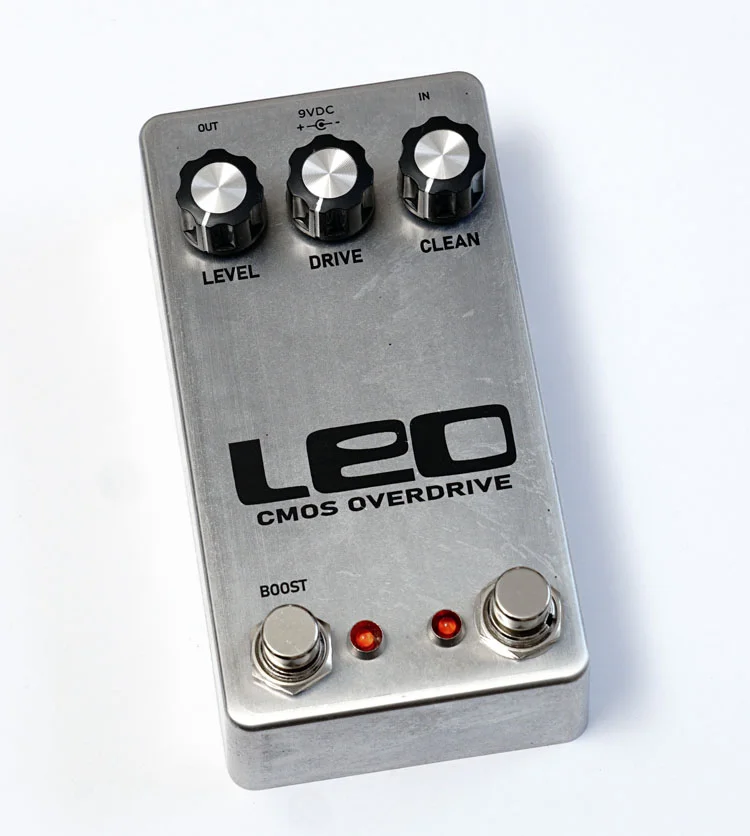

Schumann Electronics LION Clone:



Sehr interessanter Overdrive/Distortion, der sowohl für Gitarre als auch für Bass geeignet ist.
CMOS-Zerre mit massig LowEnd.
Gute Sound-Schnipsel gibt es hier (wenn nicht gerade gequatscht wird):

  • Like
Reaktionen: claudio, kantholz, goldbass und 3 andere
  • #1.100
sehr sehr fesch wieder mal. Wo nimmst du die Zeit her?

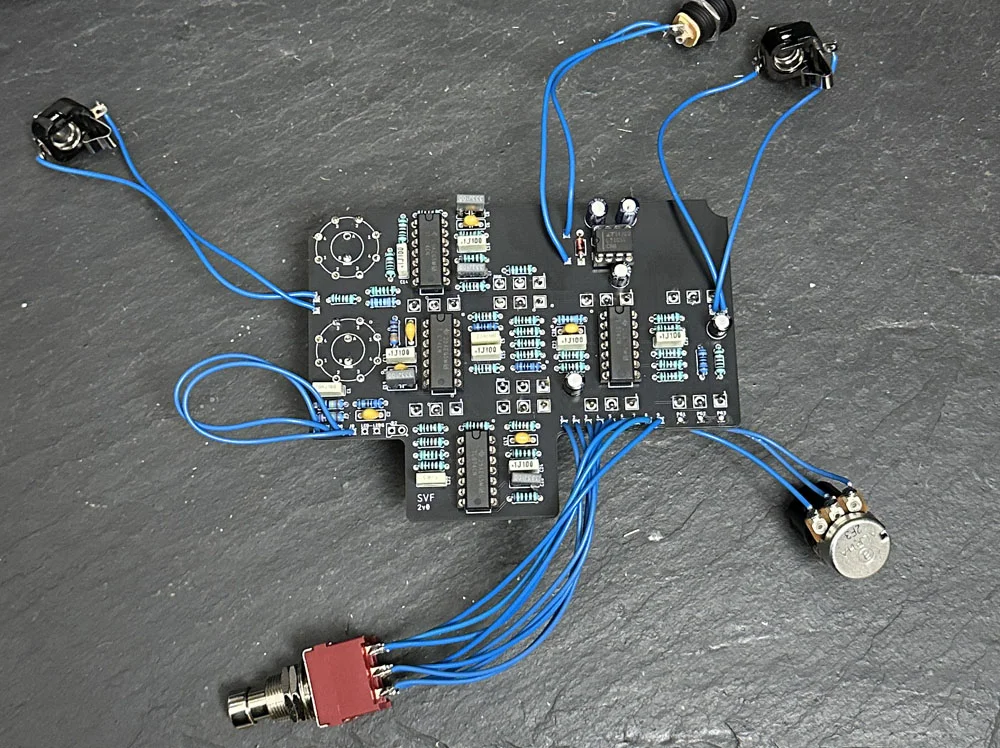

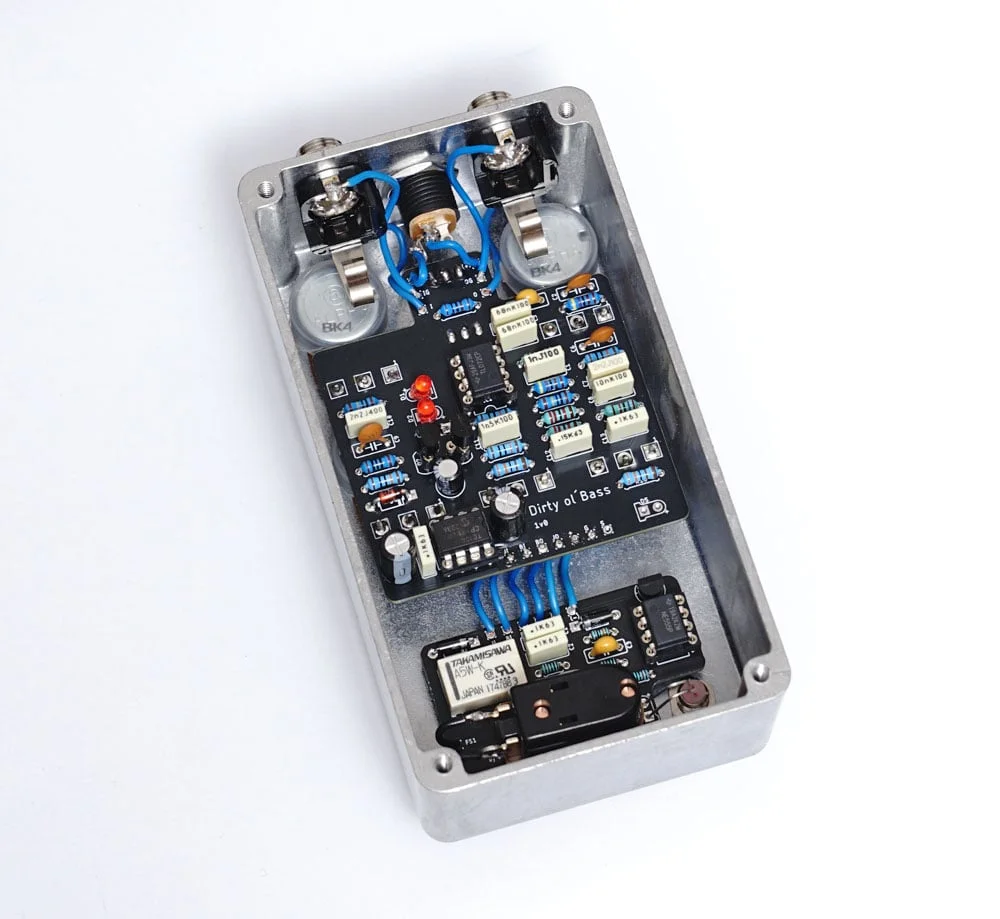

was ist den der "große schwarze Kasten" auf der rechten Seite des oberen Drittels der Platine? Wenn ich es nicht besser wüsste, würde ich ein Relais vermuten.
Das ist ein DC/DC Converter. Das Teil arbeitet intern mit +12/-12 Volt.

  • Antwort hilfreich!
  • Gute Idee
Reaktionen: Axel, Elektroschock und Ray Mahogany
