Bass-Preamp selbst bauen mit Gehäuse und Platine

  • #1.061

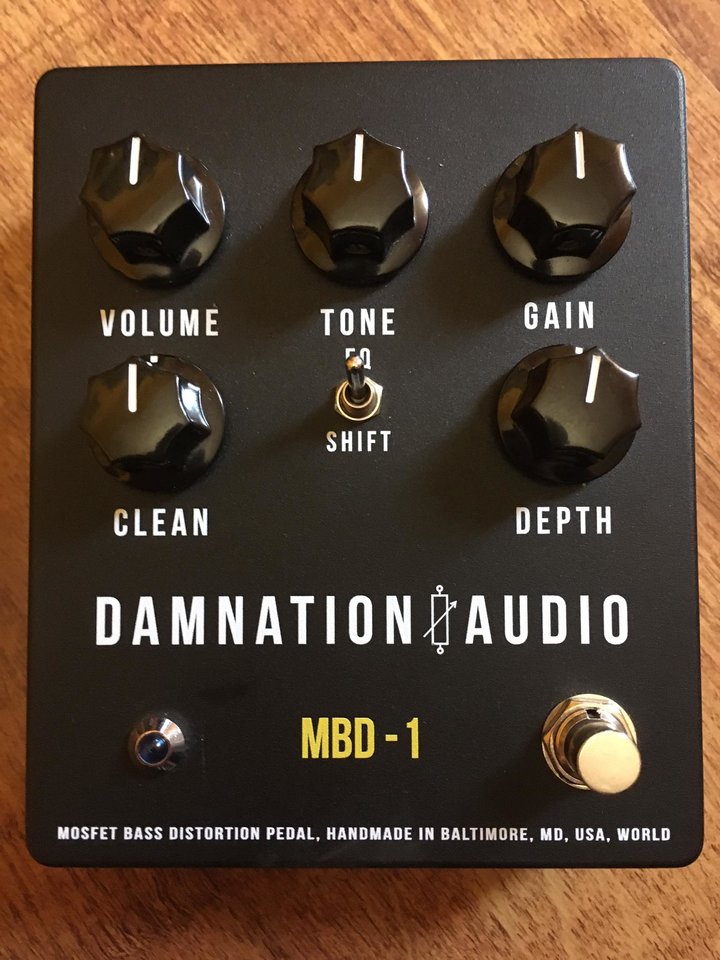

So nennt Damnation Audio seine Bass Overdrives.
Die gibt es mittlerweile in drei Versionen:

MBD-1 (den habe ich nachgebaut)
cover-image


MBD-2

und der aktuelle MBD-3

  • Antwort hilfreich!
  • Like
Reaktionen: Crims0, claudio, uncool sam und 2 andere

  • #1.063
Alter Falter.... mein Respekt @disssa . Du feuerst ja ein cooles Teil nach dem anderen raus... 👍

  • Like
Reaktionen: claudio, FooVines und Crims0

  • #1.065

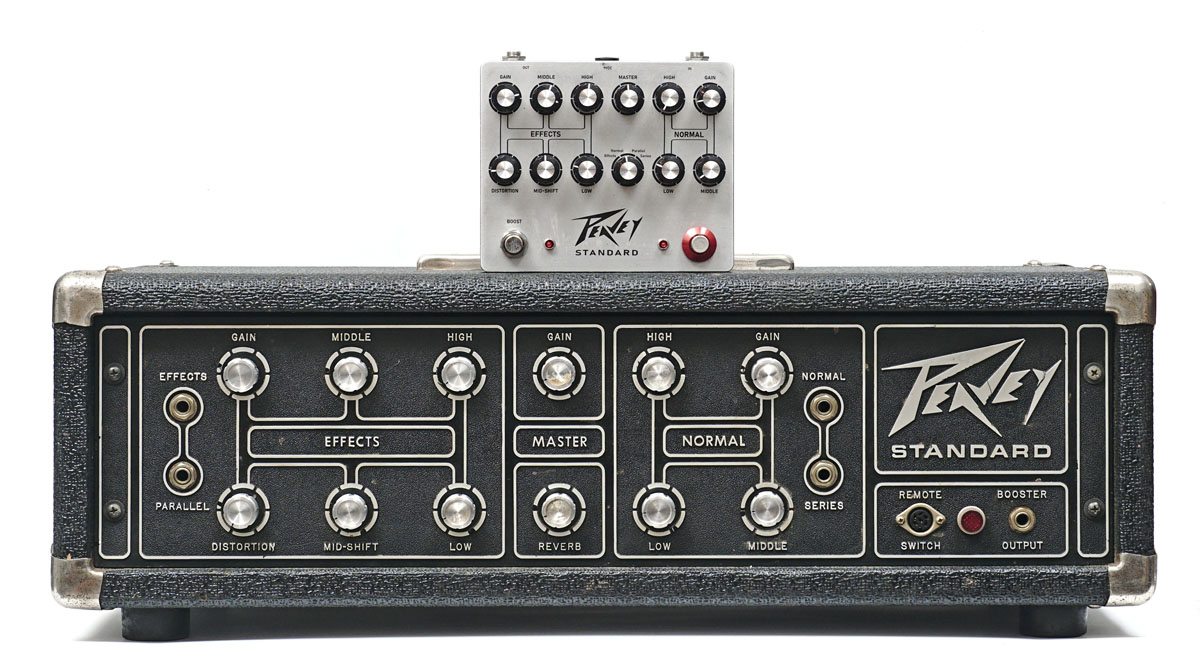

Der Große und der Kleine im Vergleich:

  • Like
  • Haha
  • Wow
Reaktionen: kantholz, BassPapa, stephan und 8 andere
  • #1.067

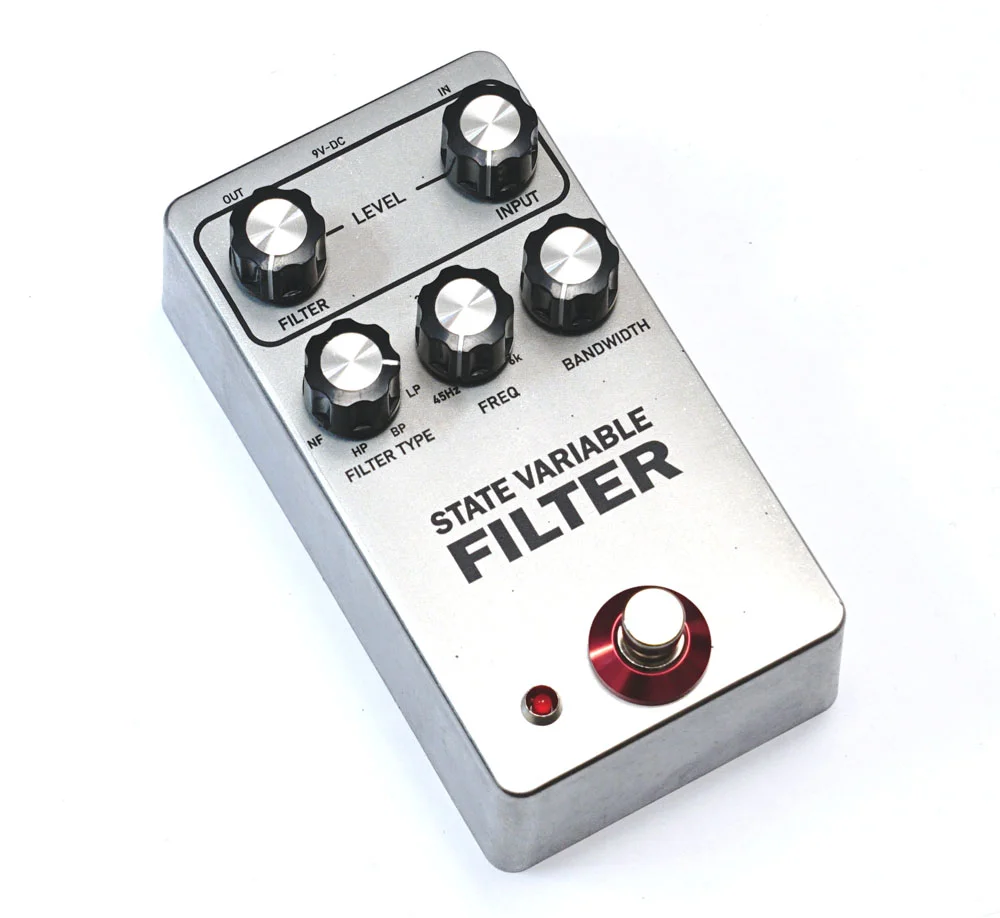

Nachdem ich mich in letzter Zeit ein wenig mehr mit verschiedensten Filtern zur Soundformung beschäftigt habe, bin ich auf den Alembic SF-2 Superfilter gestoßen. Sehr oft sieht man das Teil nicht auf dem Gebrauchtmarkt, also musste ein Selbstbau her. Da ich genau wusste, was mich erwartet, habe ich erstmal eine 1-Channel Version gebaut:

Und ja, die Sounds, die man mit dem Teil erzielen kann, finde ich sehr interessant.

Per Drehschalter kann man zwischen 4 verschiedene Filtertypen wählen:
  • NotchFilter
  • HighPassFilter (12 db/oct)
  • BandPassFilter (6 dB/oct)
  • LowPassFilter (12 db/oct)
Mit FREQ kann die Center-Frequenz stufenlos zwischen 45Hz und 6kHz gewählt werden, während BANDWIDTH die Bandbreite (Q) der gewählten Center-Frequenz (0.5 bis 5) bestimmt.
Mit INPUT kann das unbearbeitete Eingangssignal dem Signal nach den Filtern zugemischt werden.
Das Pedal hat mich überzeugt, wie beim o.g. Alembic eine zweikanalige Version zu basteln. Diese würde den Vorteil bieten, zwei verschiedene Filter-Typen gleichzeitig zur Soundgestaltung nutzen zu können.

Zuletzt bearbeitet:
  • Like
  • Gute Idee
  • Antwort hilfreich!
Reaktionen: keziahj, claudio, kantholz und 10 andere
  • #1.068
Spannend! Aber wie äußert sich das einstellen des Q-Wertes dann zB beim LowPassFilter? Könnte man mit einer schmalen Bandbreite einfach präziser die Frequenz anwählen, bei der der Filter beginnt anzusetzen?
Was ein BandPassFilter ist, müsste ich ehrlich gesagt nochmal nachlesen...

  • #1.070
Spannend! Aber wie äußert sich das einstellen des Q-Wertes dann zB beim LowPassFilter? Könnte man mit einer schmalen Bandbreite einfach präziser die Frequenz anwählen, bei der der Filter beginnt anzusetzen?
Was ein BandPassFilter ist, müsste ich ehrlich gesagt nochmal nachlesen...
Je höher der Q ist, desto mehr macht das Filter beim Drehen des Frequenzpotis "mwaaaah" ;-)

In der Synth-Welt wird das Poti dazu auch gern mal "Resonance" genannt. Wenn der Wert sehr hoch ist, pfeift/klingelt das Filter regelrecht.

Bandpass passiert, wenn du Hoch- und Tiefpass hintereinander schaltest. Da beeinflusst der Q dann tatsächlich, wie schmal das Band ist. Klassische Gitarren-Wahwahs sind typischerweise Bandpassfilter.

Zuletzt bearbeitet:
  • Antwort hilfreich!
Reaktionen: FooVines und Cochise
  • #1.072
Danke euch!

  • #1.073

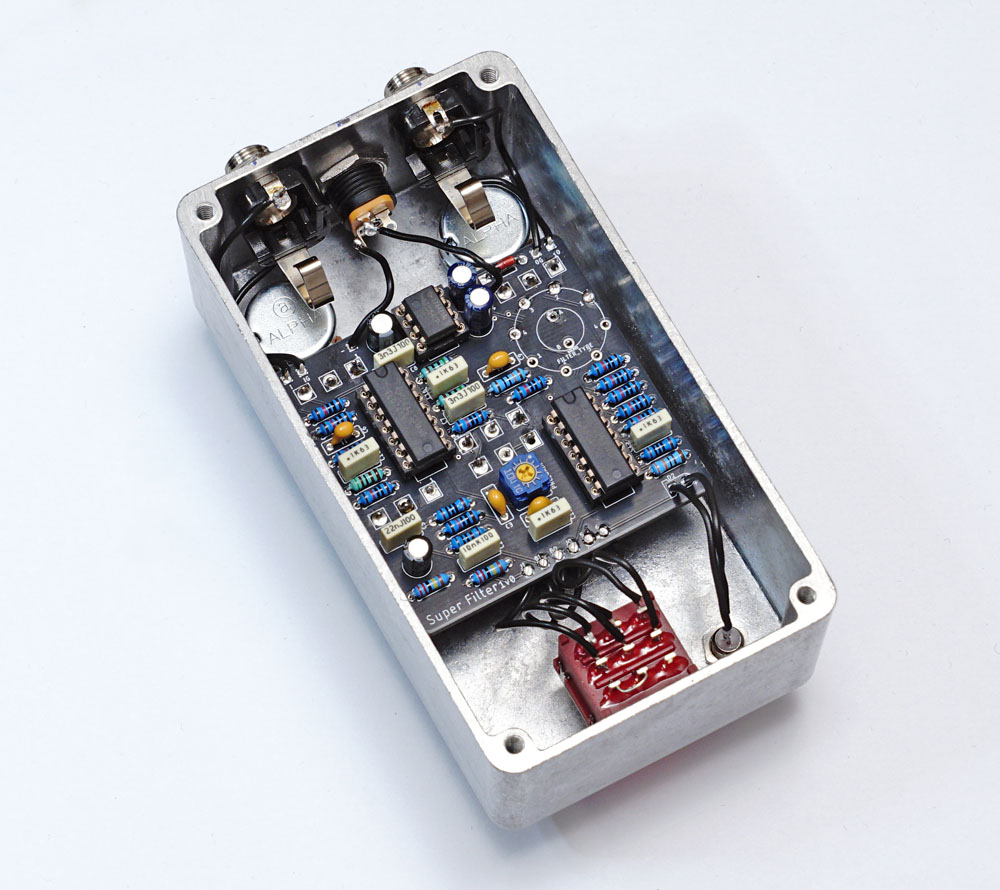

Hier noch die "Innereien" des SV-Filters:

  • Like
Reaktionen: Charlie Tuna, claudio, HeGoe und 4 andere
  • #1.074
Die Bastelei zum Markbass LM-II Preamp und ein paar weitere Ideen von @Basspekoe haben dazu geführt, dass ich mich ein wenig näher mit der VPF und VLE beschäftigt habe. VPF ist ja so ´ne Art "Contour"-Regler, also Bässe und Höhen werden angehoben, während die Mitten gleichzeitig gesenkt werden. VLE ist eigentlich ein LowPass Filter. Mit beiden Reglern sind jedoch ein paar nette Soundspielereien möglich, die zum großen Teil den typischen Markbass-Sound ausmachen.
Markbass hat dazu seinerzeit den Super Booster herausgebracht. Ein Pedal, welches genau diese Sound-Tools und einen schaltbaren Boost möglich macht.

Das Marbass-Pedal nimmt jedoch viiieel Platz auf dem Board ein. Es verlangt zwar laut Hersteller eine Spannung von 12V, arbeitet aber dennoch ohne Verluste, wenn es mit 9 Volt betrieben wird. Zusätzlich bietet das Pedal einen Trafo-symmetrierten DI-Out.
Meine Version arbeitet intern mit +9/-9 Volt und verfügt über sehr große Boost-Reserven.
Leider ist Markbass geht Markbass sehr sparsam mit seinen Schematics um. Daher habe ich mir die Schematics des LM-II genauer angesehen und einen zusätzlichen Boost eingebaut. @Basspekoe hatte zusätzlich die Idee, einen always-on HighPass-Filter vorzusehen, der zwischen 30/60Hz gewählt werden kann.
Der Prototyp klingt schon mal ganz gut, jedoch muss ich mir den Boost nochmal genauer anschauen...

Zuletzt bearbeitet:
  • Like
  • Gute Idee
Reaktionen: Gast86117, Ray Mahogany, claudio und 16 andere
  • #1.075
Klingt Super spannend! Vorallem der schaltbare HPF klingt sehr nach Premium-Feature :-)

  • #1.076

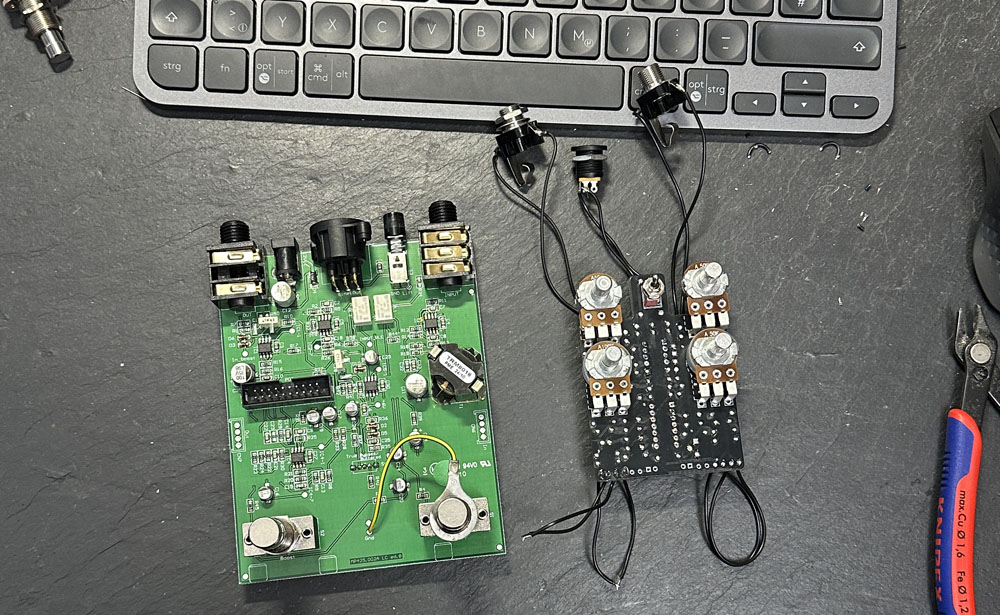

Die Bastelei zum Markbass LM-II Preamp und ein paar weitere Ideen von @Basspekoe haben dazu geführt, dass ich mich ein wenig näher mit der VPF und VLE beschäftigt habe. VPF ist ja so ´ne Art "Contour"-Regler, also Bässe und Höhen werden angehoben, während die Mitten gleichzeitig gesenkt werden. VLE ist eigentlich ein LowPass Filter. Mit beiden Reglern sind jedoch ein paar nette Soundspielereien möglich, die zum großen Teil den typischen Markbass-Sound ausmachen.
Markbass hat dazu seinerzeit den Super Booster herausgebracht. Ein Pedal, welches genau diese Sound-Tools und einen schaltbaren Boost möglich macht.
Anhang anzeigen 844419
Das Marbass-Pedal nimmt jedoch viiieel Platz auf dem Board ein. Es verlangt zwar laut Hersteller eine Spannung von 12V, arbeitet aber dennoch ohne Verluste, wenn es mit 9 Volt betrieben wird. Zusätzlich bietet das Pedal einen Trafo-symmetrierten DI-Out.
Meine Version arbeitet intern mit +9/-9 Volt und verfügt über sehr große Boost-Reserven.
Leider ist Markbass geht Markbass sehr sparsam mit seinen Schematics um. Daher habe ich mir die Schematics des LM-II genauer angesehen und einen zusätzlichen Boost eingebaut. @Basspekoe hatte zusätzlich die Idee, einen always-on HighPass-Filter vorzusehen, der zwischen 30/60Hz gewählt werden kann.
Der Prototyp klingt schon mal ganz gut, jedoch muss ich mir den Boost nochmal genauer anschauen...
Ich bin megagespannt auf das Teil... 😬

  • Like
Reaktionen: zeppo3000
  • #1.077

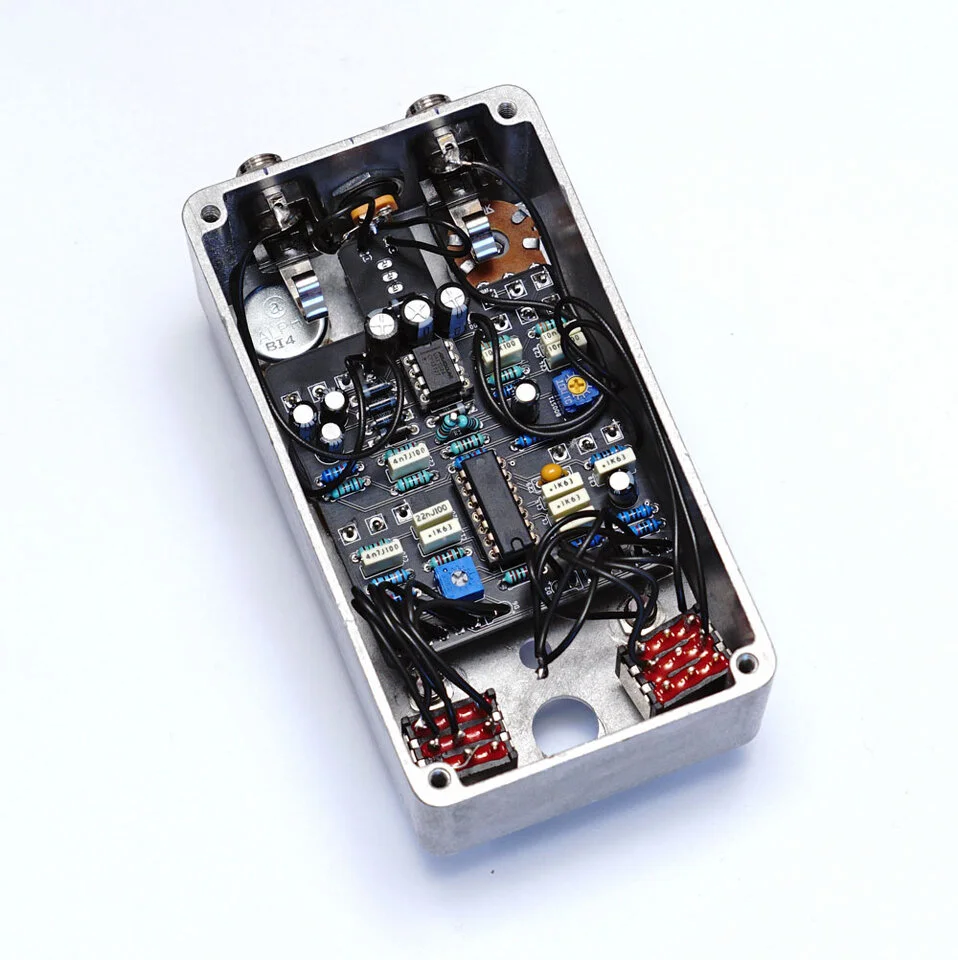

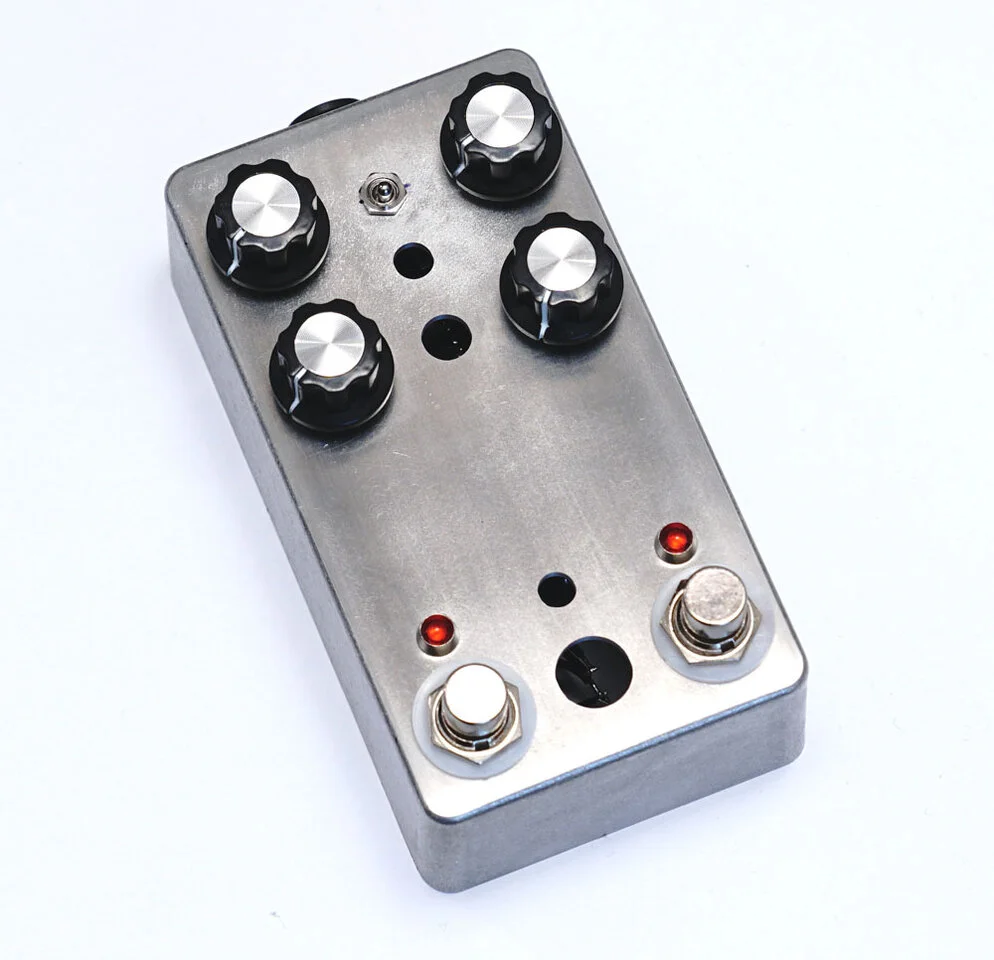

Die meisten meiner Pedale teste ich, bevor ich sie endgültig fertige. Gerade die Fertigung des Gehäuses inkl. Bohrung und Beschriftung braucht vergleichsweise viel Zeit. (Mal davon abgesehen, dass die Gehäuse oftmals die teuersten Einzelteile eines Effektes sind...).
Daher stecke ich die Platinen vorab in ein "Prototypen-Gehäuse", welches bereits Bohrungen für die meisten Gehäuselayouts besitzt.

Die Verkabelung ist nur provisorisch und angeheftet:

Aber so kann ich das Teil mit in den Probenraum nehmen und dort a) bei höheren Lautstärken und b) im Bandkontext testen. Denn es gibt Effekte, die klingen zu Hause richtig gut, gehen aber zusammen mit der Band gespielt total unter oder klingen einfach nicht...

  • Like
  • Gute Idee
Reaktionen: keziahj, toko42, Gast86117 und 13 andere
  • #1.078
Ich sag nur kurz "hallo" und "Respekt" um hier zukünftig mitlesen zu können ;)

  • Like
Reaktionen: bassilisk, Basspekoe und Ray Mahogany
  • #1.079

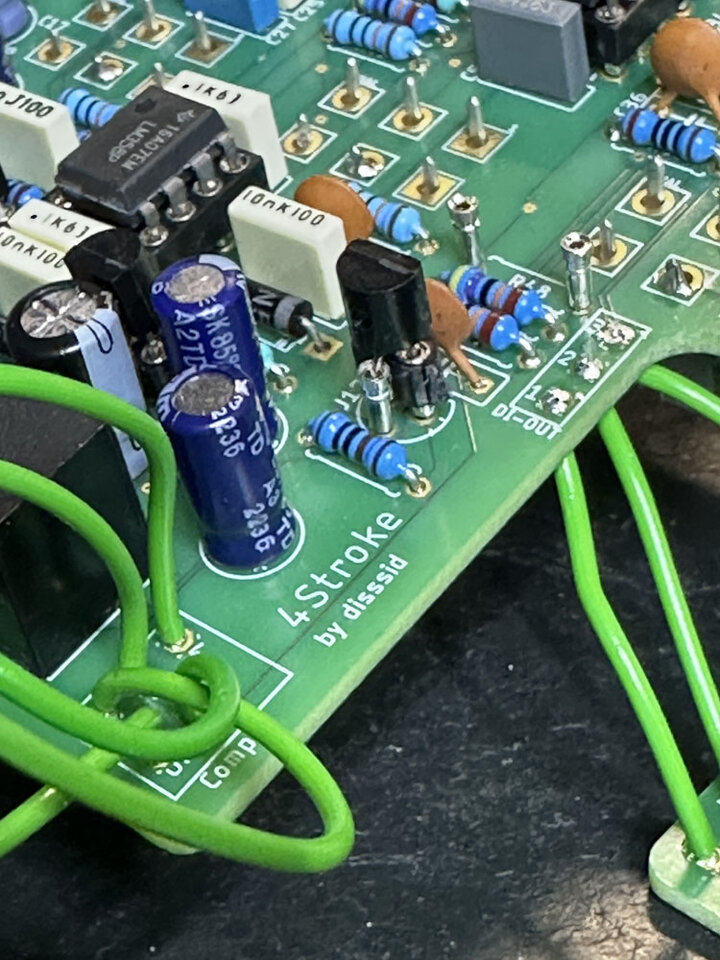

Ein weiteres Pedal entsteht:

  • Like
  • Wow
Reaktionen: indian66, Rossie Schroeder, Bass@JMB und 6 andere
