Bass-Preamp selbst bauen mit Gehäuse und Platine


  • #1.102
Wo nimmst du die Zeit her?
Manch einer liest jeden Tag ´ne halbe Stunde oder geht einem anderen Hobby nach. Bei mir sind es halt diese Basteleien, bei denen ich nach Feierabend entspannen und den Job-Stress vergessen kann. Manchmal liegen mehrere unvollendete Projekte gleichzeitig auf dem Arbeitstisch, die dann auch länger liegen bleiben. Manchmal verliere ich auch die Lust manche zu vollenden oder mich auf weiter auf Fehlersuche zu machen. Und dann gibt es immer mal wieder ein paar Sachen, da kann ich es kaum erwarten, wie sie denn nun klingen...

  • Like
Reaktionen: Scorn8, Axel, Hicetea und 5 andere
  • #1.103
Dieses Schumann Lion Teil besaß unser verstorbener Gitarrist. Ich habe es auch mit meinem Bass getestet und fand es sehr brauchbar. Aber ich habe lange Zeit nicht daran gedacht, es mal nachzubauen, bis ich die Version von Broughton sah. Erst da kam mir die Idee, mich mal näher mit dem Teil zu beschäftigen. Zum einen mag ich auf CMOS basierende Overdrives, zum anderen ist die Schaltung des LION interessant aufgebaut.
Wenn jemand mag, kann ich es gerne zum Testen schicken...

  • Like
  • Gute Idee
Reaktionen: Lyons, schafhalter, goldbass und eine weitere Person

  • #1.104
Manch einer liest jeden Tag ´ne halbe Stunde oder geht einem anderen Hobby nach. Bei mir sind es halt diese Basteleien, bei denen ich nach Feierabend entspannen und den Job-Stress vergessen kann. Manchmal liegen mehrere unvollendete Projekte gleichzeitig auf dem Arbeitstisch, die dann auch länger liegen bleiben. Manchmal verliere ich auch die Lust manche zu vollenden oder mich auf weiter auf Fehlersuche zu machen. Und dann gibt es immer mal wieder ein paar Sachen, da kann ich es kaum erwarten, wie sie denn nun klingen...
ja. Macht Sinn. Ich brauche für alles was ich aufbaue ewig. Aber einerseits, weil ich nicht selber Platinen ätzen kann und darum alles mühsam auf Lochraster aufbauen muss. Andererseits mach ich das aber auch so selten, dass bei mir nie alles am rechten Platz liegt und ich schon mal 15 Minuten brauche bevor ich überhaupt loslegen kann. Ich schätze das sieht bei dir auch anders aus ;)

  • #1.105
Ich währenddessen: hoffe, dass ich den nächsten musikding-bausatz fehlerfrei zusammenlöten kann :engel:

  • Like
  • Haha
Reaktionen: Ray Mahogany und stephan
  • #1.106
ich hoffe, dass das Tremolo, das ich dem Gitarristen bauen wollte, bei Musikding irgendwann wieder verfügbar ist. Weil es tromolot nicht und für die erfolgreiche Fehlersuche bin scheinbar zu blöd ;)

  • #1.107
Ich währenddessen: hoffe, dass ich den nächsten musikding-bausatz fehlerfrei zusammenlöten kann :engel:
Ach, das ist Übungssache. Wenn ich mir heute meine ersten Lötversuche ansehe... Klick
Es war tlw. ein langer Weg, bis das eine oder andere Teil störungsfrei lief.

ja. Macht Sinn. Ich brauche für alles was ich aufbaue ewig. Aber einerseits, weil ich nicht selber Platinen ätzen kann und darum alles mühsam auf Lochraster aufbauen muss. Andererseits mach ich das aber auch so selten, dass bei mir nie alles am rechten Platz liegt und ich schon mal 15 Minuten brauche bevor ich überhaupt loslegen kann. Ich schätze das sieht bei dir auch anders aus ;-)
Anfangs habe ich die benötigten Bauteile auch nur in der benötigten Stückzahl z.B. bei musikding bestellt oder bei eBay zusammengetragen. Dadurch brauchte ich für die Fertigstellung mancher Projekte natürlich recht lange, da manche Lieferungen lange brauchten.
Mittlerweile verfüge ich über ein recht umfangreichen Lagerbestand vieler Bauteile (Widerstände, Kondensatoren, Potis, Gehäuse etc.) mit den gängigsten Kenngrößen, so dass ich recht schnell einzelne Projekte umsetzen kann. Nur bei etwas ausgefalleneren Projekten muss ich Bauteile, tlw. NOS, im Internet recherchieren und ordern.

  • Like
Reaktionen: Rossie Schroeder, Basspekoe und Axel
  • #1.111
sollte "tremolot" heißen
aber ich finde beide können in den Duden

Zuletzt bearbeitet:
  • Like
Reaktionen: FooVines
  • #1.114

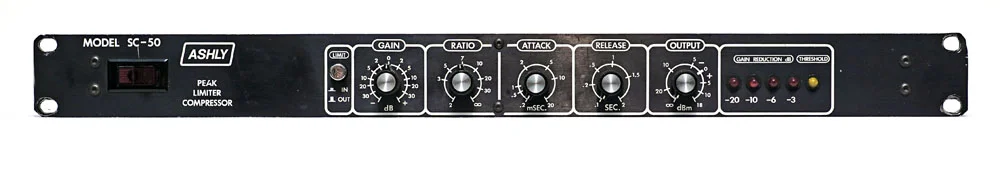

Nachdem ich eine Pedalversion des Ashly SC-40 funktionsfähig umsetzen konnte, werde ich als nächstes Projekt einen Ashly SC-50 in Pedalform umsetzen.

Diesen habe ich lange Zeit neben einem TC electronic Triple C gerne gespielt und nutze ihn auch heute noch. Die Factory Schematics findet man im Internet. Mein Ziel war es, alles in einem 125BB Gehäuse unterzubringen und alles mit herkömmlichen "Through Hole" Bauteilen (also kein SMD) umzusetzen. Aufgrund der schieren Anzahl der notwendigen Bauteile, musste ich auf platzsparende 204er Widerstände zurückgreifen, die ich eigentlich nicht sooo gerne verbaue.

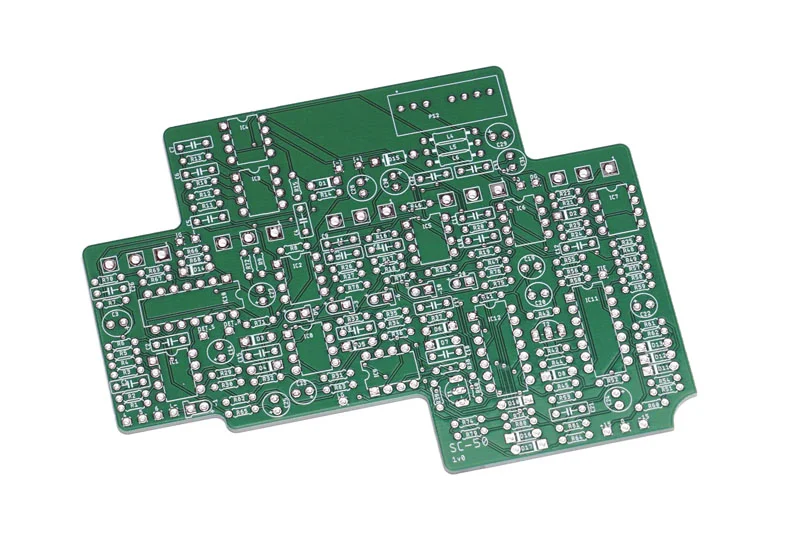

Die PCB habe ich schon vor etwas längerer Zeit entworfen.

Ein paar der verwendeten Bauteile sind nur noch schwer zu finden, aber ich konnte ein paar von denen erwerben. Somit folgt im nächsten Schritt die Bestückung der Platine...

  • Like
Reaktionen: claudio, Brunt, indian66 und 14 andere
  • #1.115

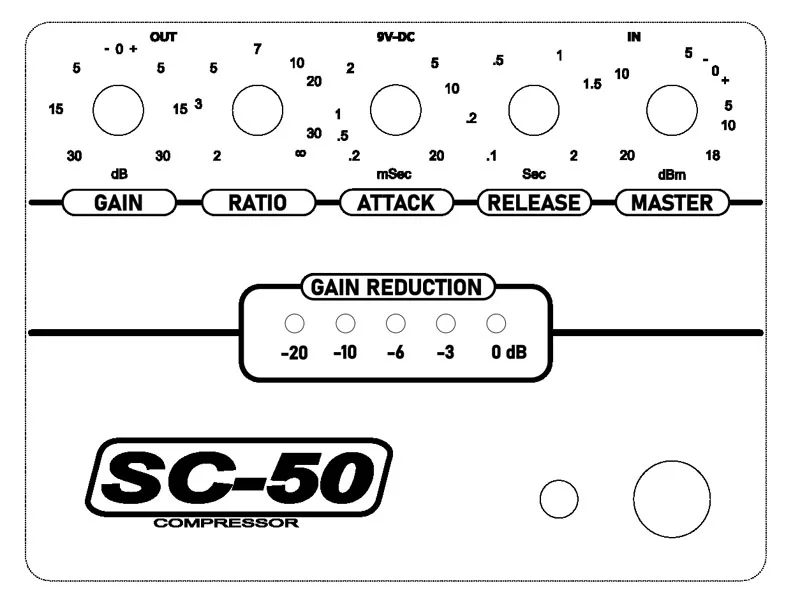

Layout:
Ashly SC50.jpg

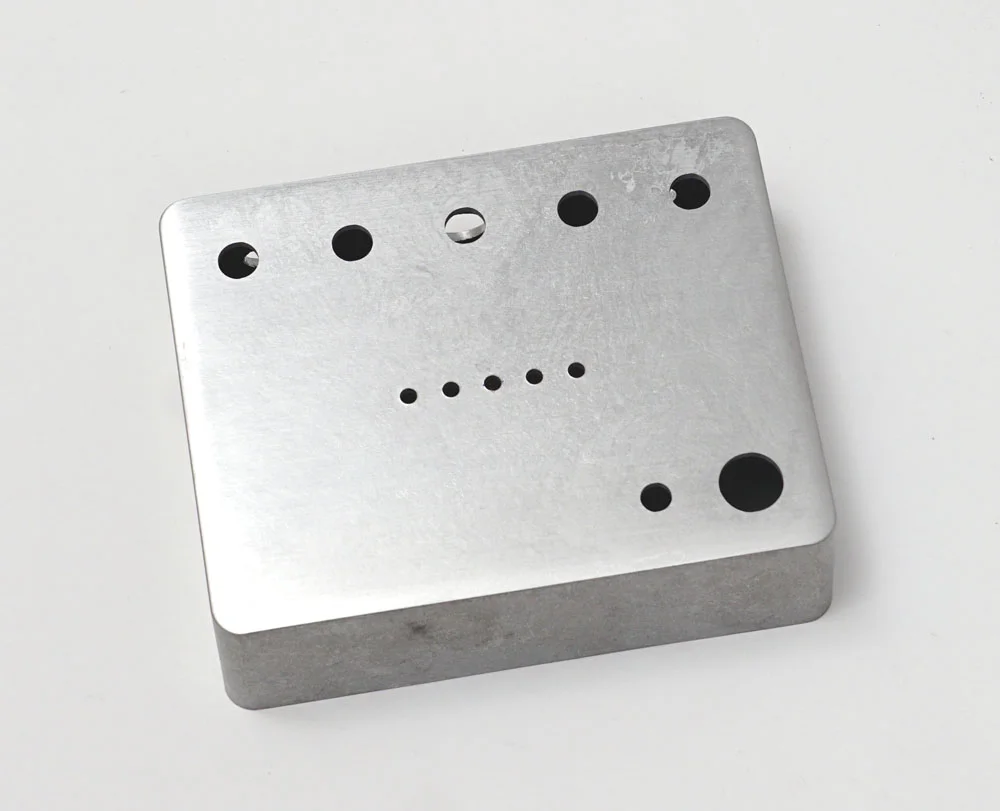

Gehäuse:

  • Like
Reaktionen: claudio, Ray Mahogany, SamK74 und 3 andere
  • #1.117

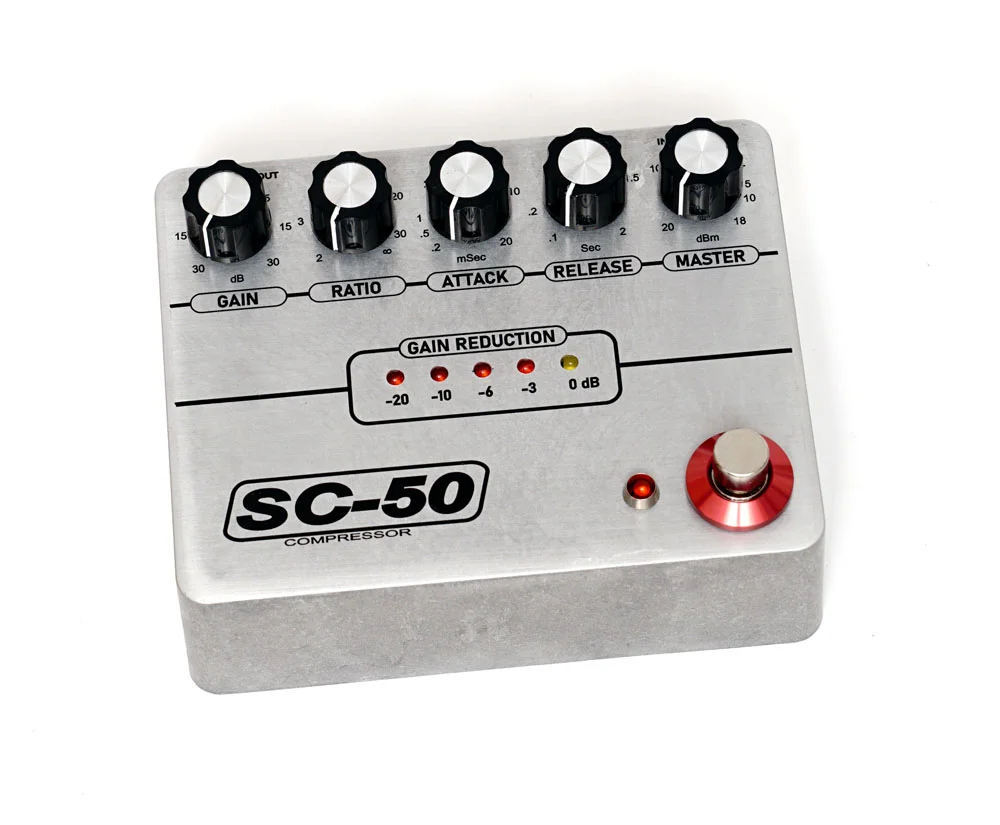

Meine letzte Bastelei in 2024:

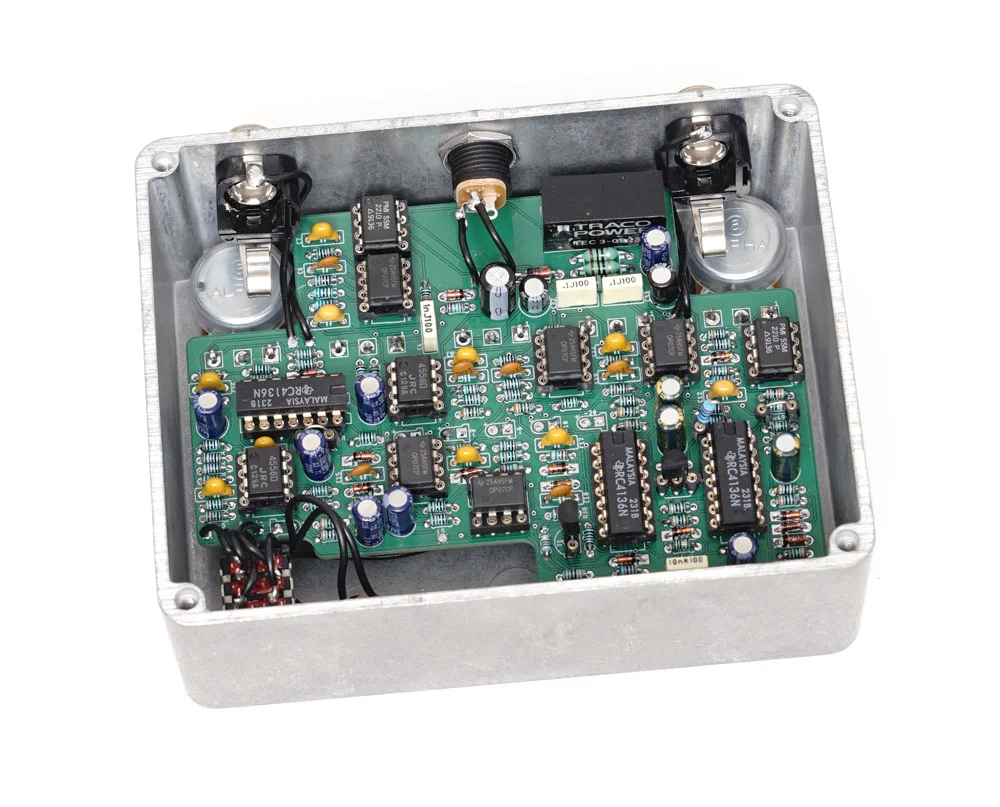

Ashly SC-50 in Pedalform:

Komischerweise hat das Teil letztendlich ´ne Menge Kopfzerbrechen bedeutet, weil es, obwohl relativ simpel aufgebaut, dann doch nicht so auf Anhieb funktionieren wollte, wie es sollte. Zum einen wollte ich eine 1:1 Kopie herstellen, also auch mit den ursprünglichen Komponenten. Aber es scheint, dass meine im Internet erworbenen LM301 Fakes sind. Außer dass sie heiß werden, tat sich nichts. Also musste ich auf Alternativen ausweichen und habe einige Op-Amps getestet.
Gut zu wissen:
Der Fußschalter schaltet nicht im herkömmlichen Sinne Hardware-StandBy. Das Signal durchläuft trotzdem mehrere Gainstufen und färbt den Sound leicht.

  • Like
Reaktionen: claudio, schafhalter, Bass@JMB und 11 andere
  • #1.118

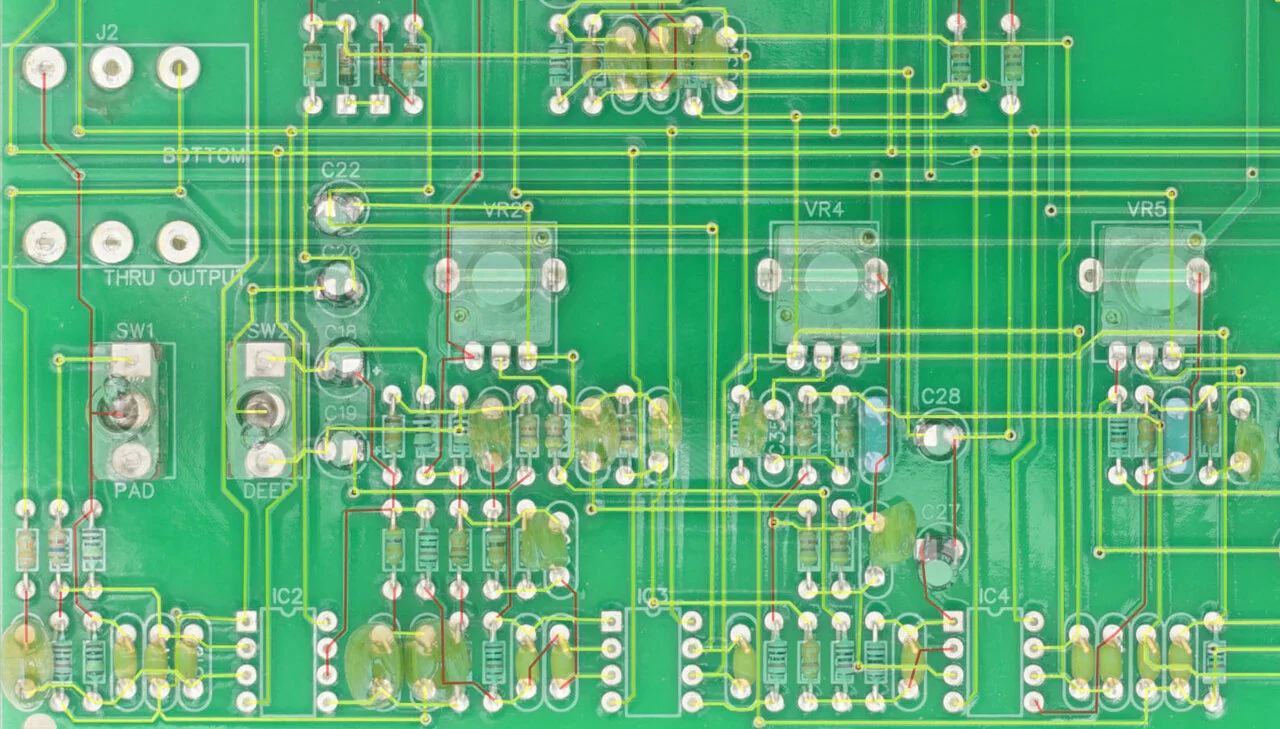

"Tracing":

  • Like
  • Gute Idee
Reaktionen: yhawks, bassmeta, claudio und 3 andere
  • #1.119

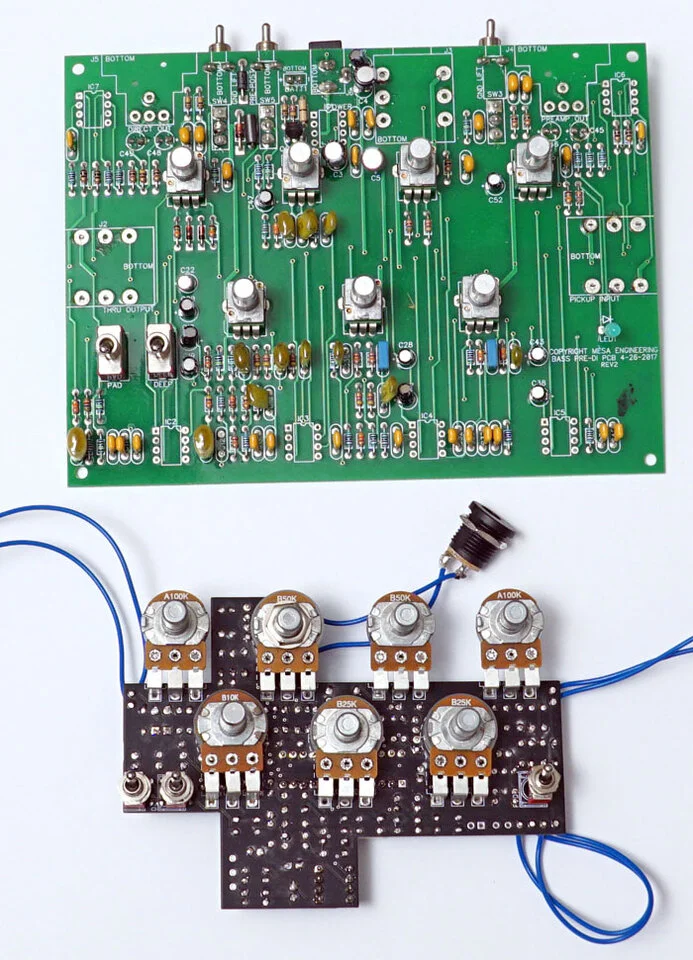

Das "Große" etwas "kleiner" gemacht:

  • Like
  • Wow
Reaktionen: yhawks, cfortner, kantholz und 9 andere
  • #1.120

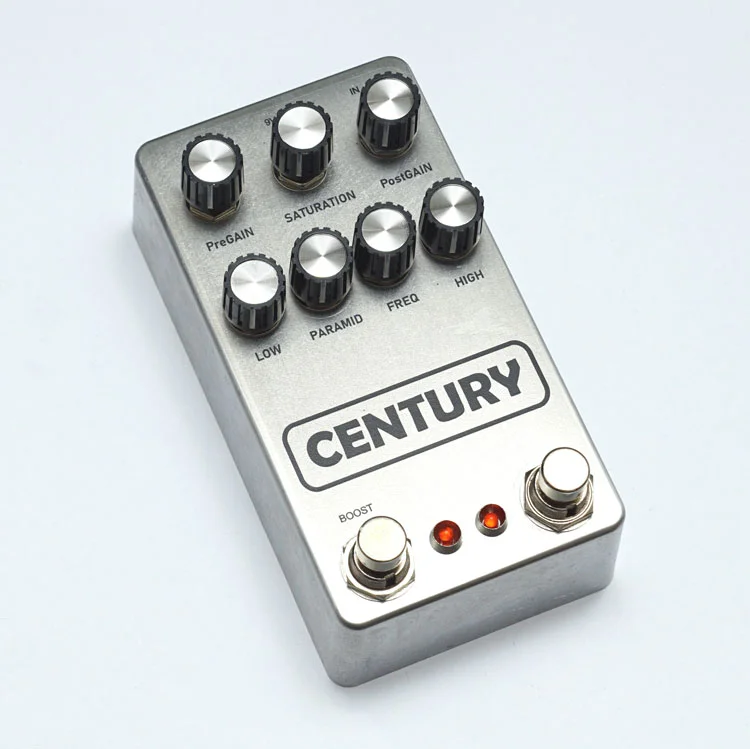

Ist schon etwas länger her, dass ich den Peavey Century (B) Preamp kopiert habe. Mich störte jedoch, dass ich aufgrund der Anzahl der Potis ein größeres Gehäuse verwenden musste:

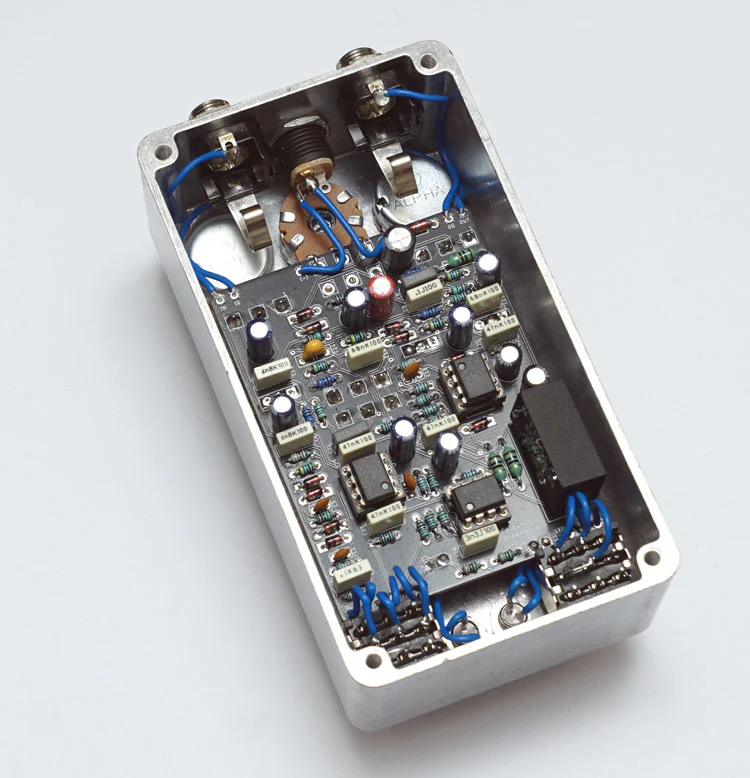

Jetzt habe ich versucht, das Pedal zu verkleinern, so dass es Board-"tauglicher" wird:



  • Like
Reaktionen: zeppo3000, French, Buchitsch und 14 andere
