Bass-Preamp selbst bauen mit Gehäuse und Platine

[Mad Jazz Morales]

Auf die eine oder andere nette Anfrage habe ich dies oder jenes auch schon mal im Auftrage gebaut...

Ich brauche vielleicht jemanden, der mir ein Fuzz in einen hohlen bass einbaut!



[Axel]

Ich brauche vielleicht jemanden, der mir ein Fuzz in einen hohlen bass einbaut!

Wenn es das Bazz Fuss werden sollte: das ist wirklich Malen nach Zahlen



[Gast81423]

Sind Level und Gain mit einem Poti zu regeln?



[Mad Jazz Morales]

Wenn es das Bazz Fuss werden sollte: das ist wirklich Malen nach Zahlen

Wo wohnst Du?!



[Schlurch]

@Axel wohnt in Österreich, weit weg vom Plöner See



[Axel]

Korrekt.
Aber für die Liebe reise ich überall hin.



[BassPapa]

Korrekt.
Aber für die Liebe reise ich überall hin.

Ach, Du willst doch nur mal an @Mad Jazz Morales Sachen rum fummeln...



[Axel]

dass ich ein Windhund bin, ist ja bekannt



[disssa]

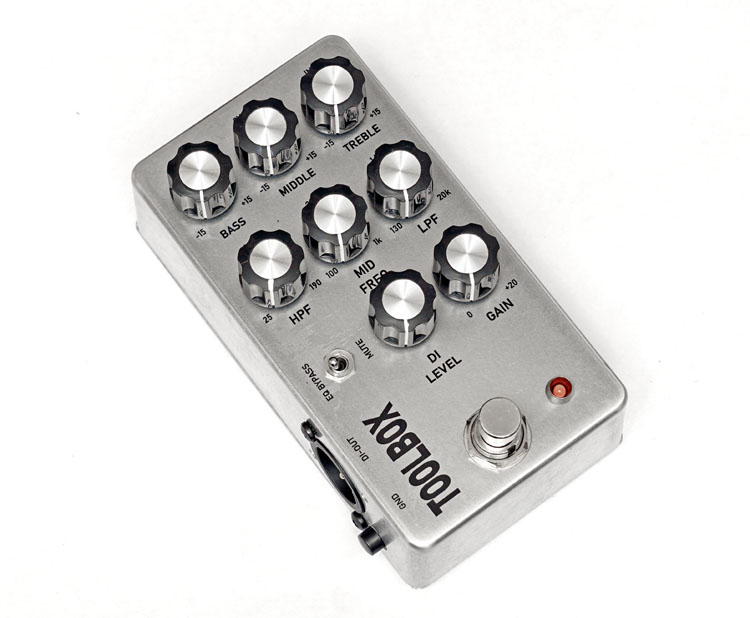

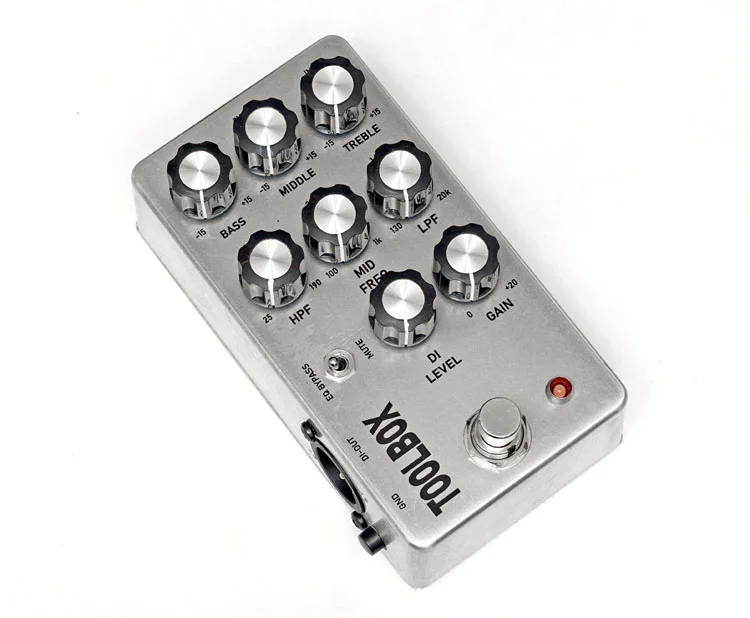

Bei diesem Pedal handelt es sich quasi um eine Art "Vong-Deluxe". Regelbarer HPF und LPF, dazu noch ein 3-Band EQ mit param. Mitten.



[FooVines]

Wow, tolles Teil! Wie steil sind die HPFs und LPFs denn da? 12db/Oktave vermutlich?



[claudio]

Kopie eines Pedals, dessen Hersteller bei talkbass viel Zuspruch erhält. Hierzulande sind die Pedale zwar einigermaßen bekannt, jedoch nicht sooo oft zu finden, da 1.) die Pedale in relativ geringer Stückzahl hergestellt werden und 2.) zum Preis auch noch die Import-Abgaben hinzukommen, die die Pedale nicht gerade erschwinglich machen.
Bei diesem Pedal handelt es sich quasi um eine Art "Vong-Deluxe". Regelbarer HPF und LPF, dazu noch ein 3-Band EQ mit param. Mitten.
Anhang anzeigen 886306

steuert der Kippschalter das Verhalten des Fusstasters oder des DI outs?

Cooles Gerät!



[disssa]

Wow, tolles Teil! Wie steil sind die HPFs und LPFs denn da? 12db/Oktave vermutlich?

Jupp, 12db/oct.

steuert der Kippschalter das Verhalten des Fusstasters oder des DI outs?

Cooles Gerät!

Mit dem Kippschalter wird die Funktion des Fußschalters gesteuert. Also entweder kann man den EQ umgehen oder den gesamten Effekt muten. Finde ich jetzt nicht sooo brauchbar und würde es in einer weiteren Version anders lösen.



[disssa]

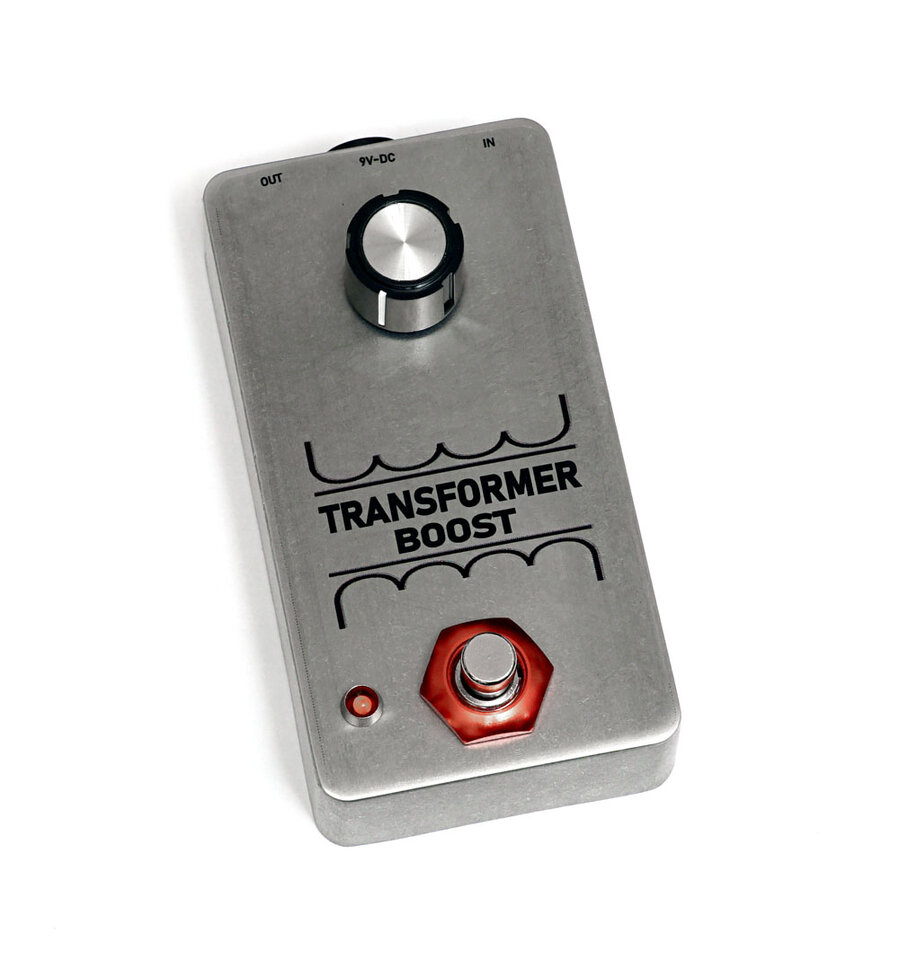

Diese fertig bestückte Platine lag auch schon etwas länger auf dem Arbeitstisch herum und wartete auf ein passendes Gehäuse. Es ist ein eher unspektakuläres Pedal, welches einfach nur "laut" macht. Das kann es aber so richtig gut, da die Spannweite von "off" bis +35dB reicht. Das sollte genügen, um jeden Röhrenamp anzublasen.



[Axel]

Diese fertig bestückte Platine lag auch schon etwas länger auf dem Arbeitstisch herum und wartete auf ein passendes Gehäuse. Es ist ein eher unspektakuläres Pedal, welches einfach nur "laut" macht. Das kann es aber so richtig gut, da die Spannweite von "off" bis +35dB reicht. Das sollte genügen, um jeden Röhrenamp anzublasen.
Anhang anzeigen 887146
Anhang anzeigen 887148

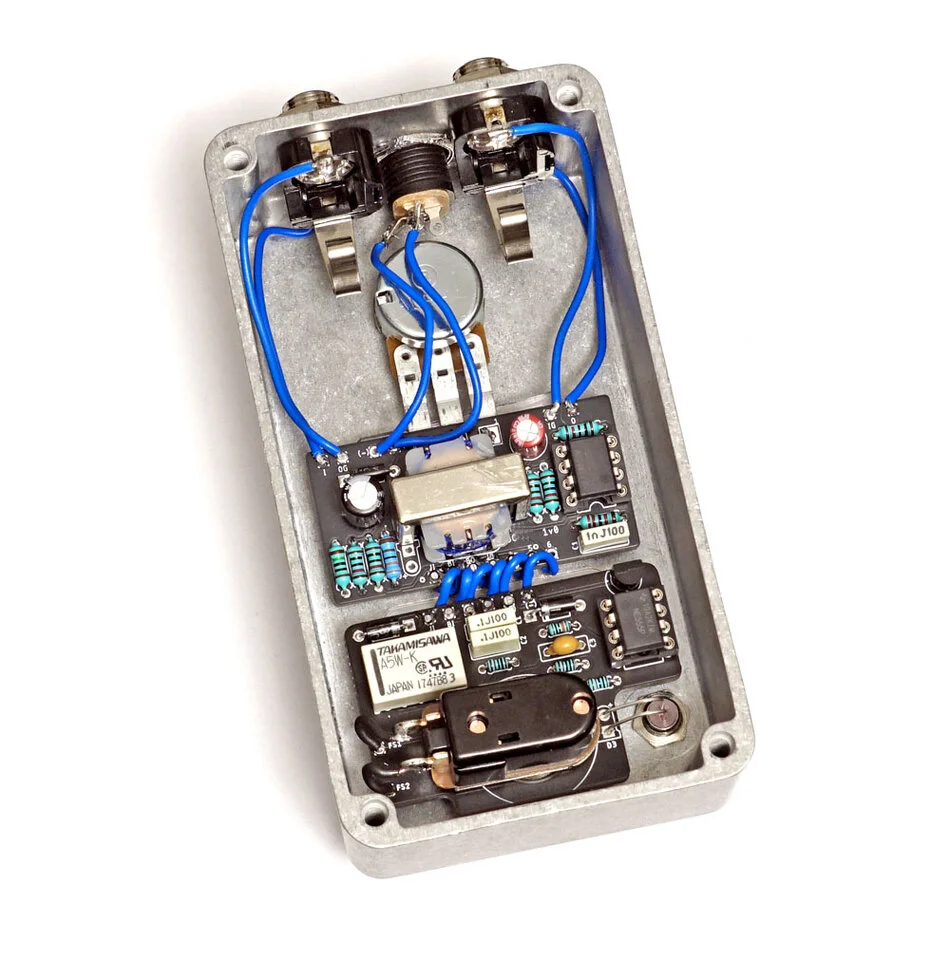

Was macht der Trafo da drinnen?
Bisserl Leben im Ton oder einfach nur technisch nötig?

Welchen Trafo hast du da drinnen?
Ich hab mich mal damit gespielt das Bass Signal durch einen kleinen Neutrik Trafo zu schicken. Mochte schon SEHR was der mit dem Ton macht. Aber die untere Grenzfrequenz war etwas zu hoch für Dauereinsatz.



[Bruce Payne]

Diese fertig bestückte Platine lag auch schon etwas länger auf dem Arbeitstisch herum und wartete auf ein passendes Gehäuse. Es ist ein eher unspektakuläres Pedal, welches einfach nur "laut" macht. Das kann es aber so richtig gut, da die Spannweite von "off" bis +35dB reicht. Das sollte genügen, um jeden Röhrenamp anzublasen.
Anhang anzeigen 887146
Anhang anzeigen 887148

Interessante Platinenfixierung



[cfortner]

Was macht der Trafo da drinnen?
Bisserl Leben im Ton oder einfach nur technisch nötig?

Welchen Trafo hast du da drinnen?
Ich hab mich mal damit gespielt das Bass Signal durch einen kleinen Neutrik Trafo zu schicken. Mochte schon SEHR was der mit dem Ton macht. Aber die untere Grenzfrequenz war etwas zu hoch für Dauereinsatz.

Welchen hast Du da genommen? Ich habe den NTL1 genommen, der soll bis 30Hz runtergehen, was ja mehr als ausreicht.



[Axel]

Auch den NTL1
Aber es hörte sich an, als würde er bei 80hz oder so recht hart abschneiden.

Hängt aber scheinbar auch vom Treiber ab



[cfortner]

Muss ich mal messen, der ist ja recht hochohmig mit 10k:10k, sollte also eigentlich passen.



[Axel]

Muss ich mal messen, der ist ja recht hochohmig mit 10k:10k, sollte also eigentlich passen.

Halt! Stop! bei den 10k bin ich stutzig geworden.
Es war ein NTE-1.
der hat 200:200
ich hatte damals auch was kleines schmächtiges gesucht, um mich mit Kernsättigung und Hysterese zu spielen. Und genau das habe ich bekommen
Jetzt bin ich momentan auf der Suche (nicht sehr aktiv aber doch) nach etwas das ca ein halbes Stockwerk höher liegt, wenn du verstehst.
daher meine Frage



[cfortner]

Der NTL1 hat 1:1 Übersetzung und 10k:10k Impedanzverhältnis, kann bis +19dB ab. Da wird man wohl keine tolle Sättigung erreichen, von daher ist ein anderer Trafo für Deine Zwecke wohl besser geeignet.
