Bass-Preamp selbst bauen mit Gehäuse und Platine

  • #1.161
Zuerst gehe ich auf die Suche nach vorhandenen Schematics. Wenn diese nicht zu finden sind, versuche ich anhand der vorliegenden PCB die Schematic zu rekonstruieren. Das ist manchmal ganz schön kompliziert, erst recht wenn die PCBs dicht oder mit SMD-Komponenten bestückt sind. Im letzteren Fall sehe von einem Nachbau auch gerne ab…

Vom Subway habe ich keine Schaltpläne finden können, also war es etwas zeitaufwendiger: Klick

  • Like
  • Antwort hilfreich!
Reaktionen: Maybe3596, Basspekoe, meisenknoedel und 3 andere

  • #1.162
Mega cool, wie du das mit dem Logo gelöst hast :D

Wie reagiert der denn auf Input Gain. Ist da was an Sättigung drin, oder ist die Kiste dafür nicht wirklich ausgelegt?
Habe jetzt erst deine Frage gesehen.
Also: Der Preamp ist schon dafür ausgelegt, über weite Strecken clean zu bleiben. Selbst bei hohen Input-Gain Einstellungen bleibt der Sound clean. Man muss sämtliche Einstellungen weit aufdrehen, bis sich leichter Crunch einstellt.

  • Like
Reaktionen: claudio, FooVines und goldbass
  • #1.163
"Underground" geöffnet:

  • Like
Reaktionen: Flaschbier, N-Jay, DeBone und 7 andere

  • #1.164

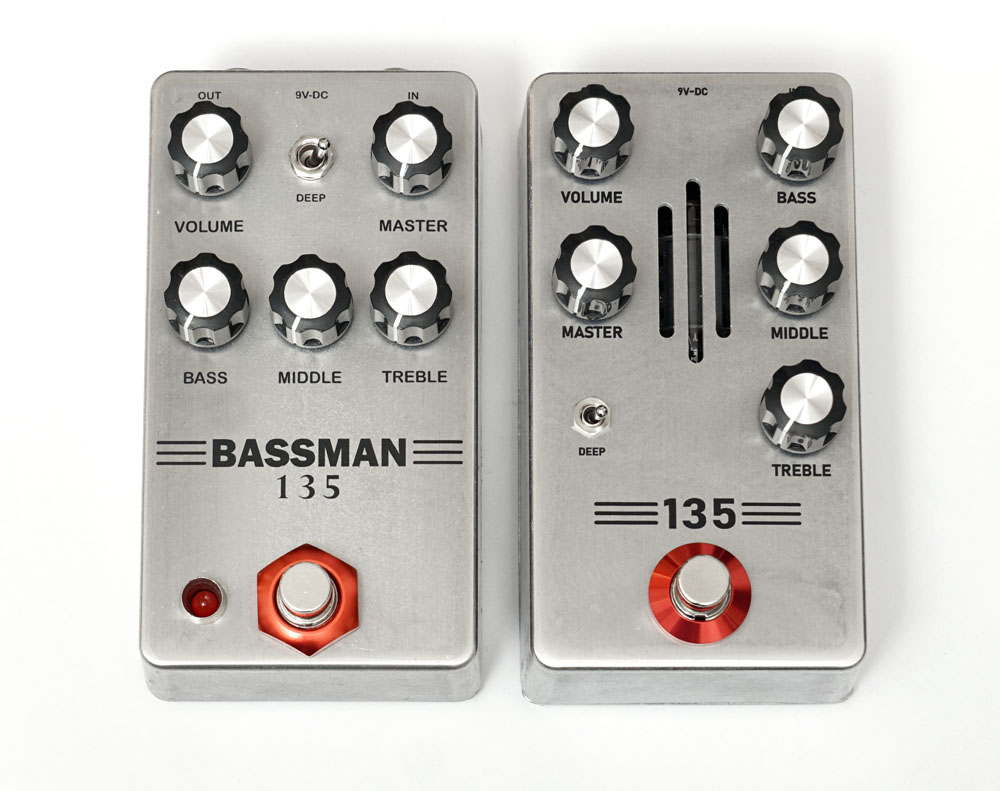

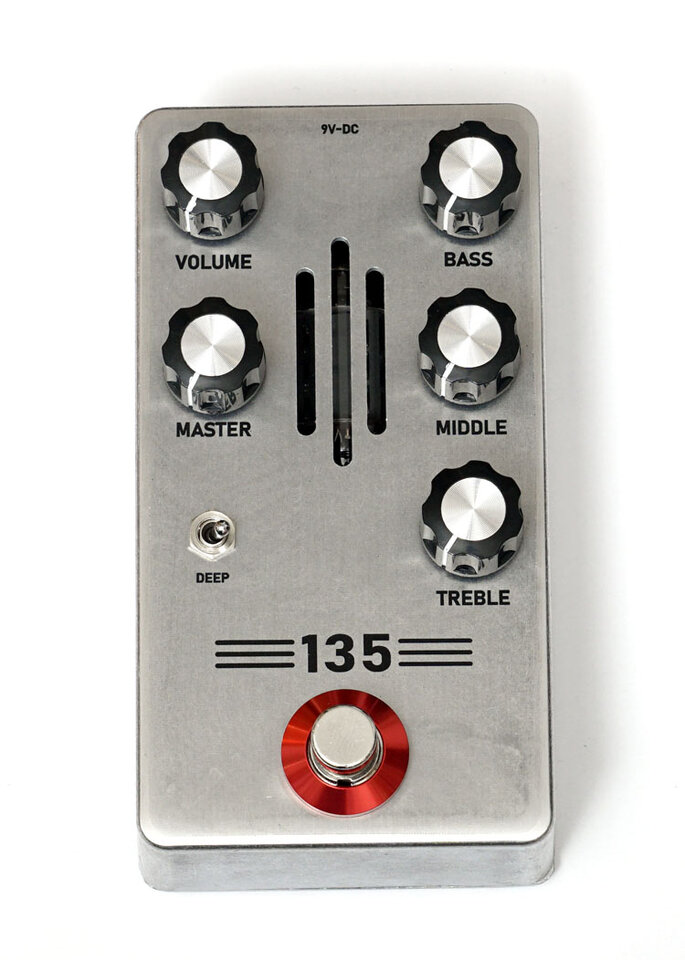

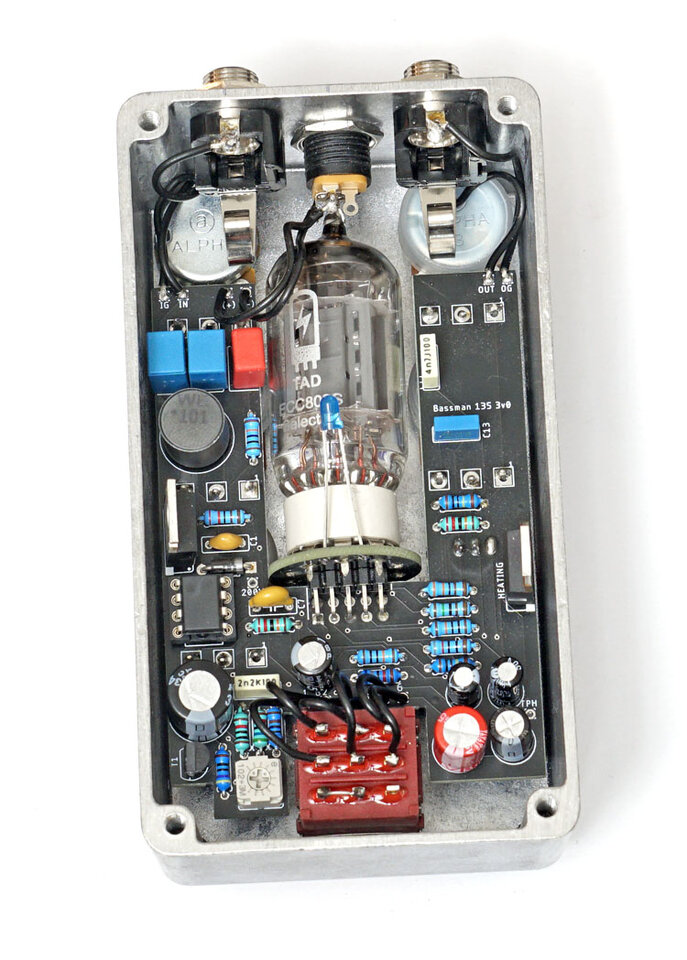

Die Platine lag schon ein paar Monate herum und wartete auf Vervollständigung. Den Preamp des Bassman 135 hatte ich bereits mit einer Miniatur-Röhre realisiert. Aber ich wollte eine Version bauen, bei welcher verschiedene 12AX7 Röhren getestet werden konnten:



  • Like
Reaktionen: seppblind, Rossie Schroeder, Lodderknecht und 14 andere
  • #1.165
Sehr cool! Wann gibt's einen Testbericht?

  • Like
Reaktionen: meisenknoedel
  • #1.166
  • #1.168
Hast Du eine blaue LED unter der Röhre als Hintergrundbeleuchtung?
Ja...:I
Ich finde ja "Röhrenbeleuchtung" eigentlich recht peinlich. Aber hier hatte ich noch Platinen für den Röhrensockel aus dem sushiBox-Reparatur-Projekt übrig. Und die sieht eine LED auf der Röhrenplatine vor. Aber wenigstens leuchtet die LED blau und nicht rot oder orange, welche auch gerne zur Betonung "glühender" Röhrenwärme genutzt werden.

  • Haha
  • Like
Reaktionen: meisenknoedel, goldbass und claudio
  • #1.170
Sorry, muss sein ...


  • Like
  • Haha
  • Antwort hilfreich!
Reaktionen: TomTomTurbulence, FooVines, SamK74 und 3 andere
  • #1.171
Dieses mal habe ich den Kleinen etwas größer gemacht:

  • Like
Reaktionen: meisenknoedel, HeGoe, kantholz und 7 andere
  • #1.174

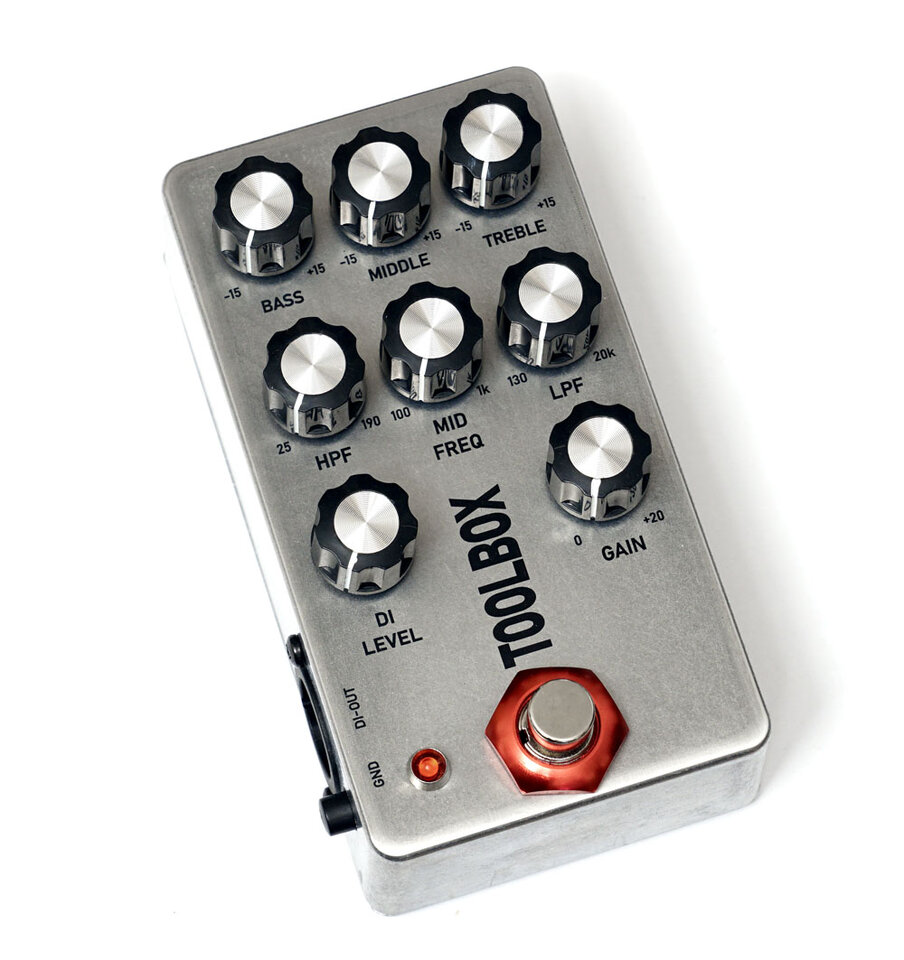

Ich habe die ToolBox überarbeitet, da mir dieser Kippschalter nicht gefiel. Wie oft wählt man, ob der Fußschalter "Mute" oder "EQ Bypass" switchen soll? Diese Option habe ich ins Innere des Pedals verbannt.

  • Like
Reaktionen: Rossie Schroeder, Egid, Lodderknecht und 11 andere
  • #1.175
Ich habe die ToolBox überarbeitet, da mir dieser Kippschalter nicht gefiel. Wie oft wählt man, ob der Fußschalter "Mute" oder "EQ Bypass" switchen soll? Diese Option habe ich ins Innere des Pedals verbannt.
Anhang anzeigen 896587
Schaltet bei "Stellung-EQ" auch der Gain zusammen mit dem EQ on/off?

  • Like
Reaktionen: FooVines
  • #1.177
Ich habe die ToolBox überarbeitet, da mir dieser Kippschalter nicht gefiel. Wie oft wählt man, ob der Fußschalter "Mute" oder "EQ Bypass" switchen soll? Diese Option habe ich ins Innere des Pedals verbannt.
In meinen Augen könnte der ganze Fußschalter verschwinden . . . zB zu Gunsten eines Flaschenöffners.

  • Haha
Reaktionen: toko42, bassmaxxe und BassPapa
  • #1.178
@Axel Bitte verlasse diesen Faden. Danke.

  • Haha
Reaktionen: BassPapa, Ray Mahogany und Axel
  • #1.180
Stimmt ja eh alles. Und war (hoffentlich erkennbar) nicht ganz bierernst gemeint

Andererseits sind ein oder zwei meiner ewigen Lieblingsgeräte always-on. Wie der Yamaha NE-1 oder Lehler Sunday Driver
