Headless Bass selber bauen

Machst Du einen Nullbund und Gibson-Style Sattel?
Du hast da so eine "Kante" zwischen Griffbrett und Kopfplatte... đŸ€”
Ja, es gibt einen Nullbund und einen Sattel vor dem Griffbrett, da weiche ich vom Original Jazz Bass ab :-).
Zwischen Nullbund und Sattel werde ich noch ein bißchen vom Griffbrett wegschleifen, damit ich den Sattel niedriger halten kann, um genug Druck auf dem Nullbund zu haben.

Zuletzt bearbeitet:

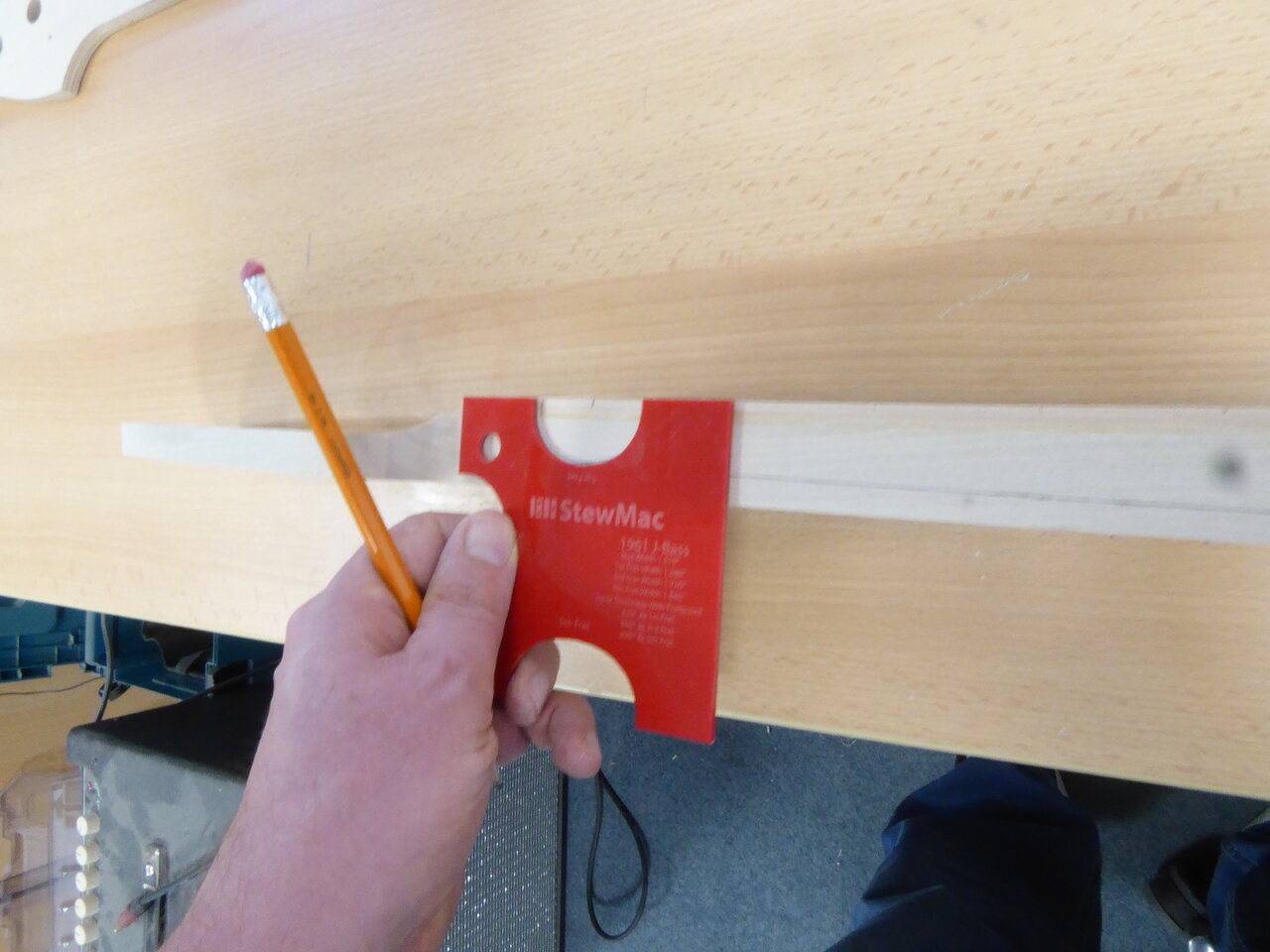

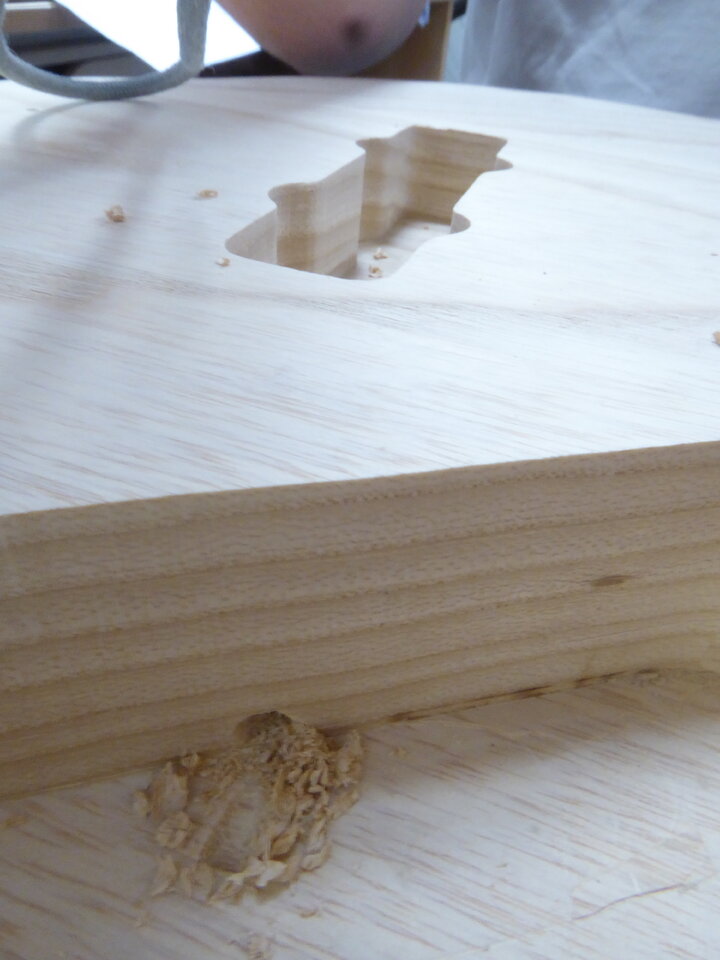

Heute ging es weiter mit folgenden Arbeitsschritten:

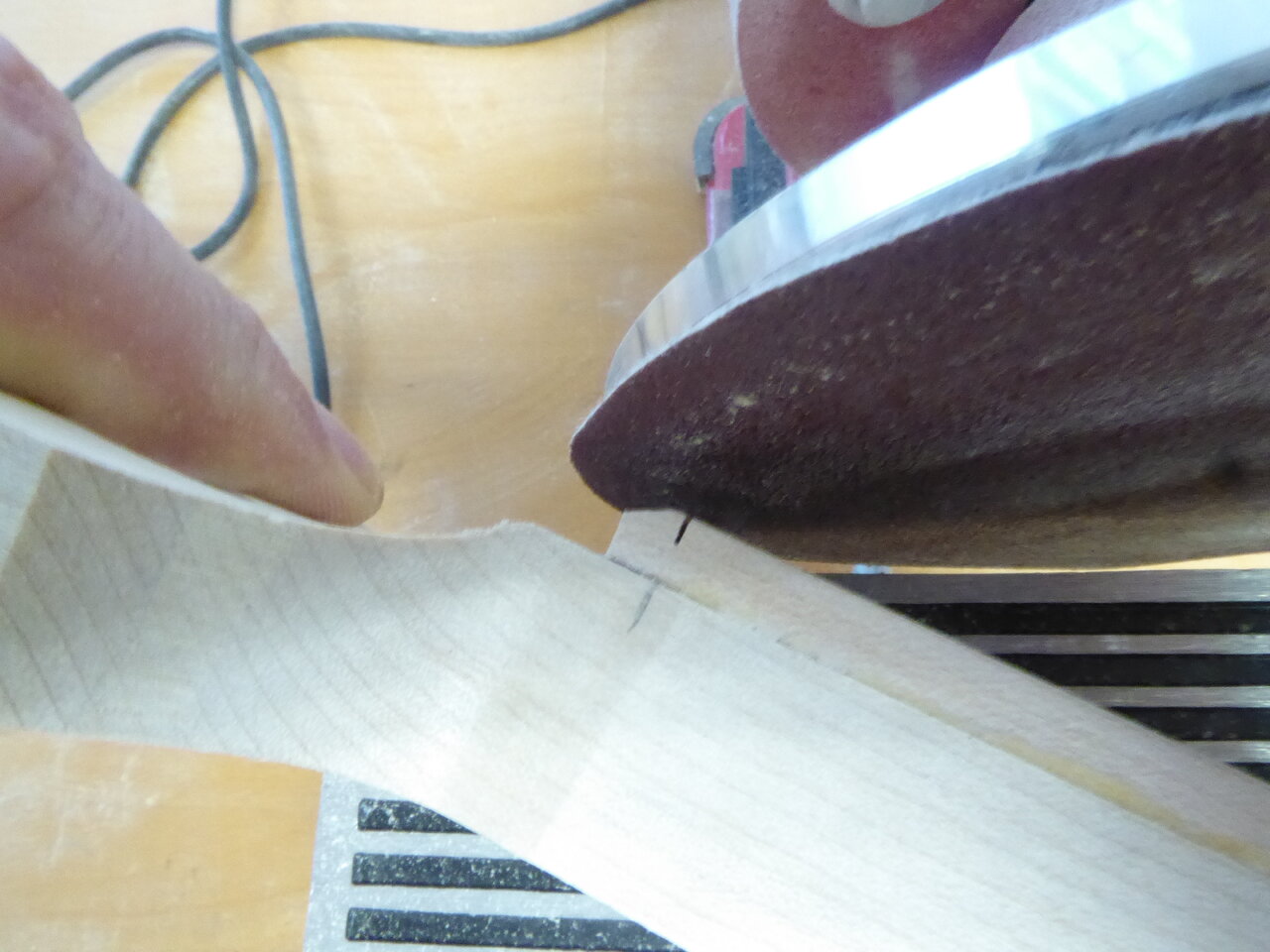

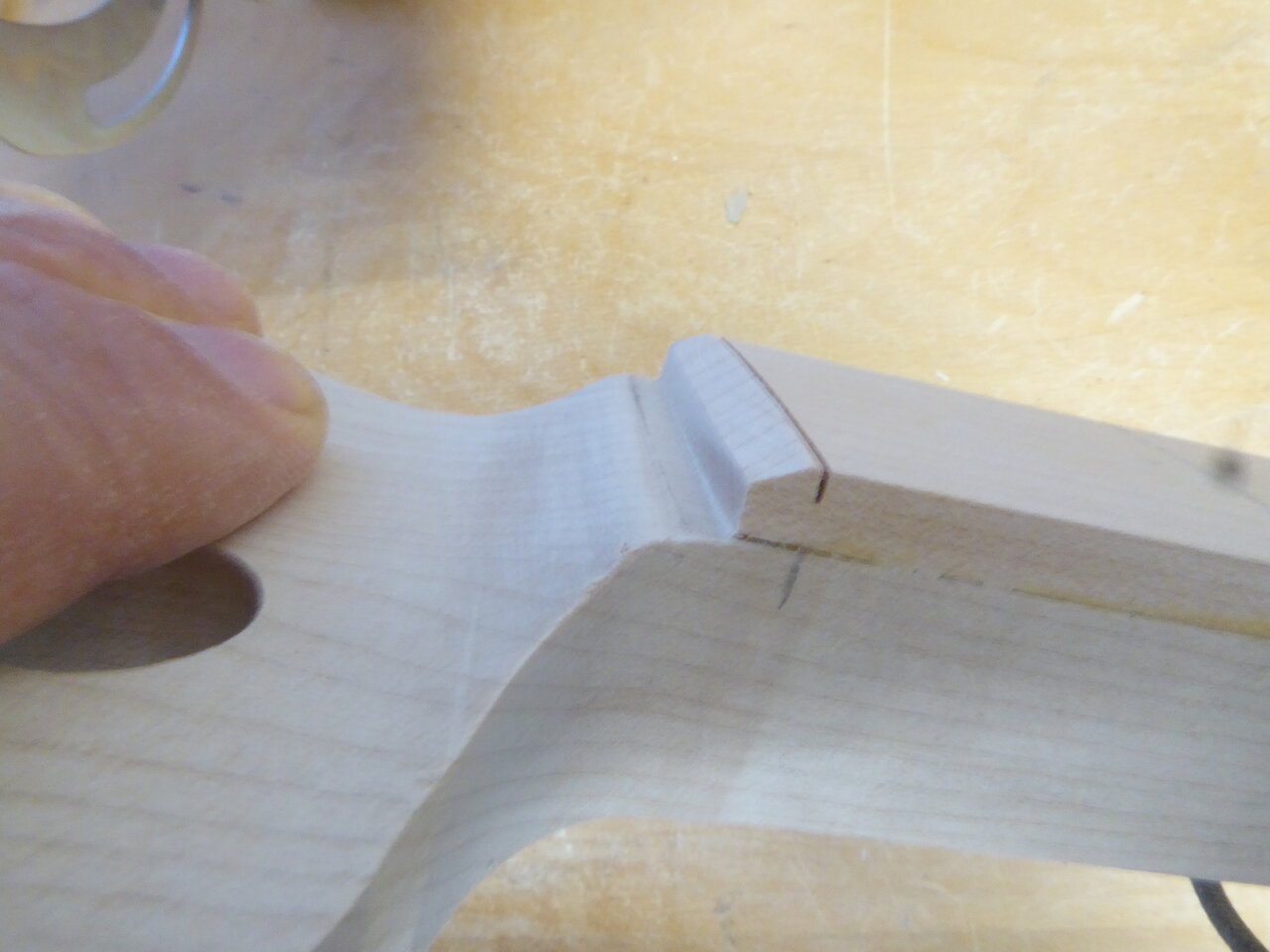

1. Griffbrett am oberen Ende mit dem Tellerschleifer etwas abgeschliffen

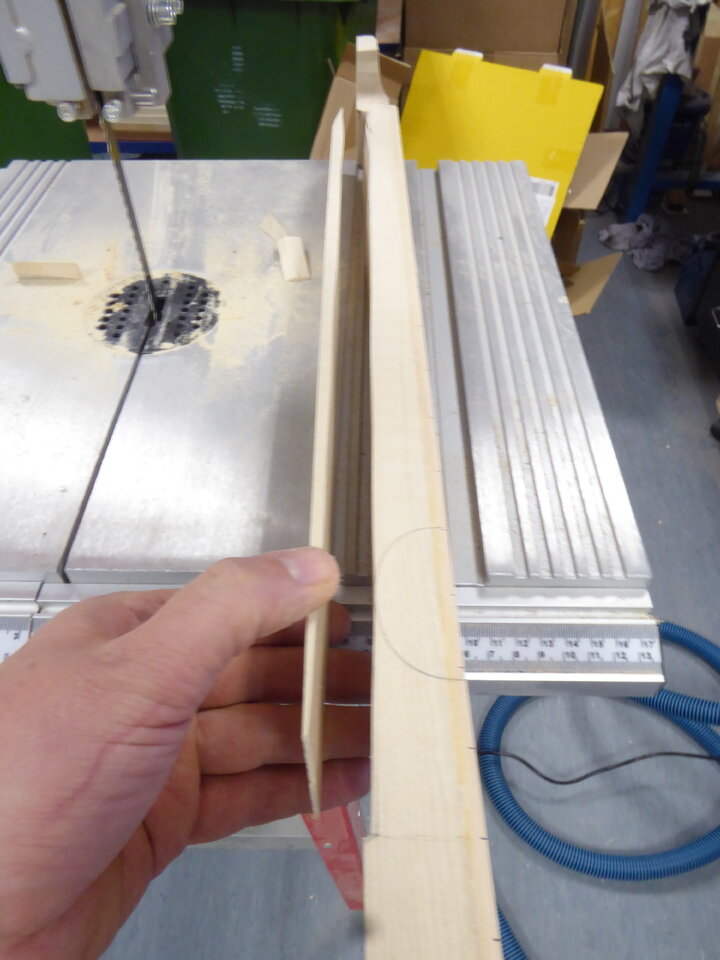

2. Hals ausgesÀgt mit der BandsÀge

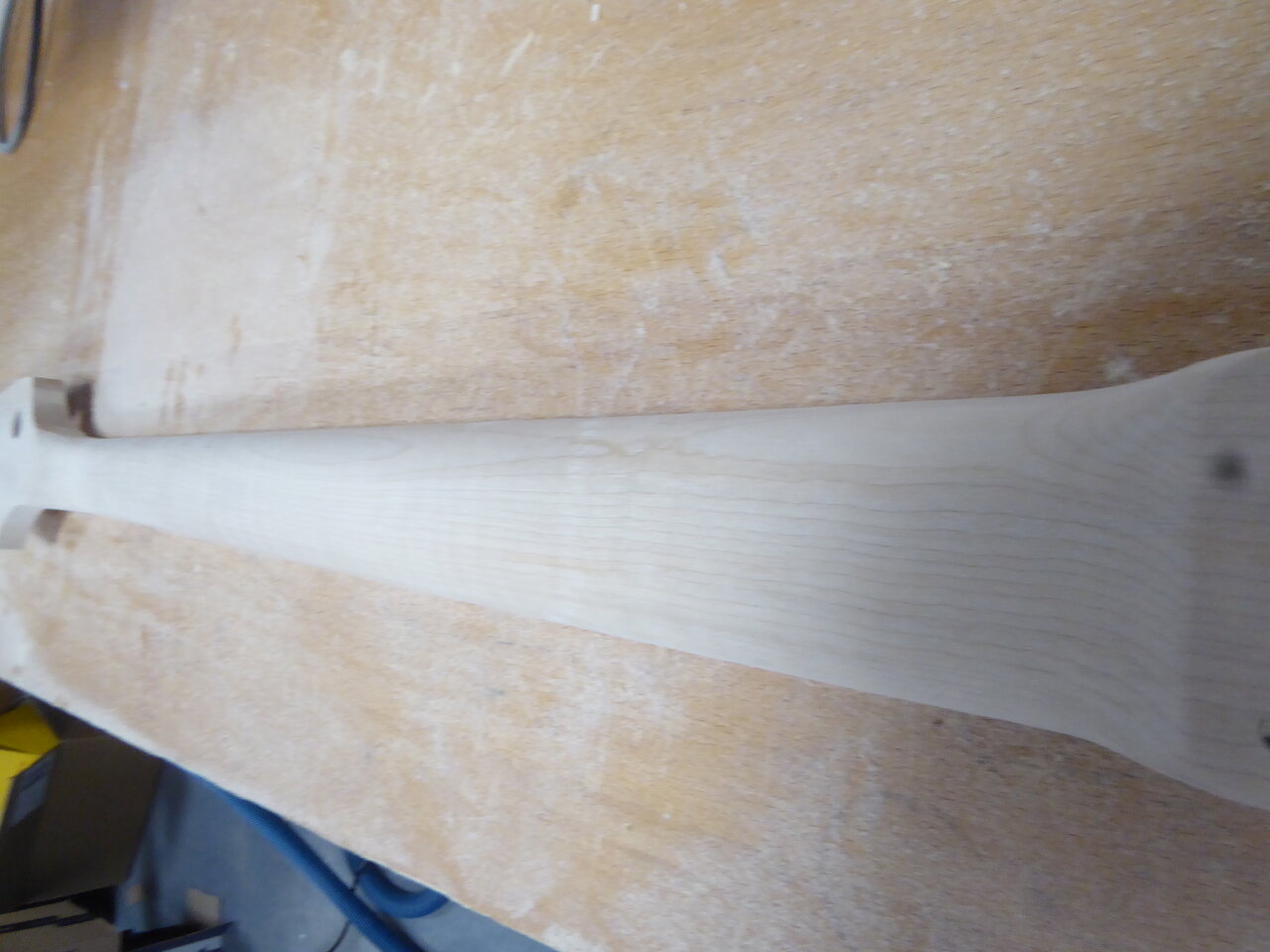

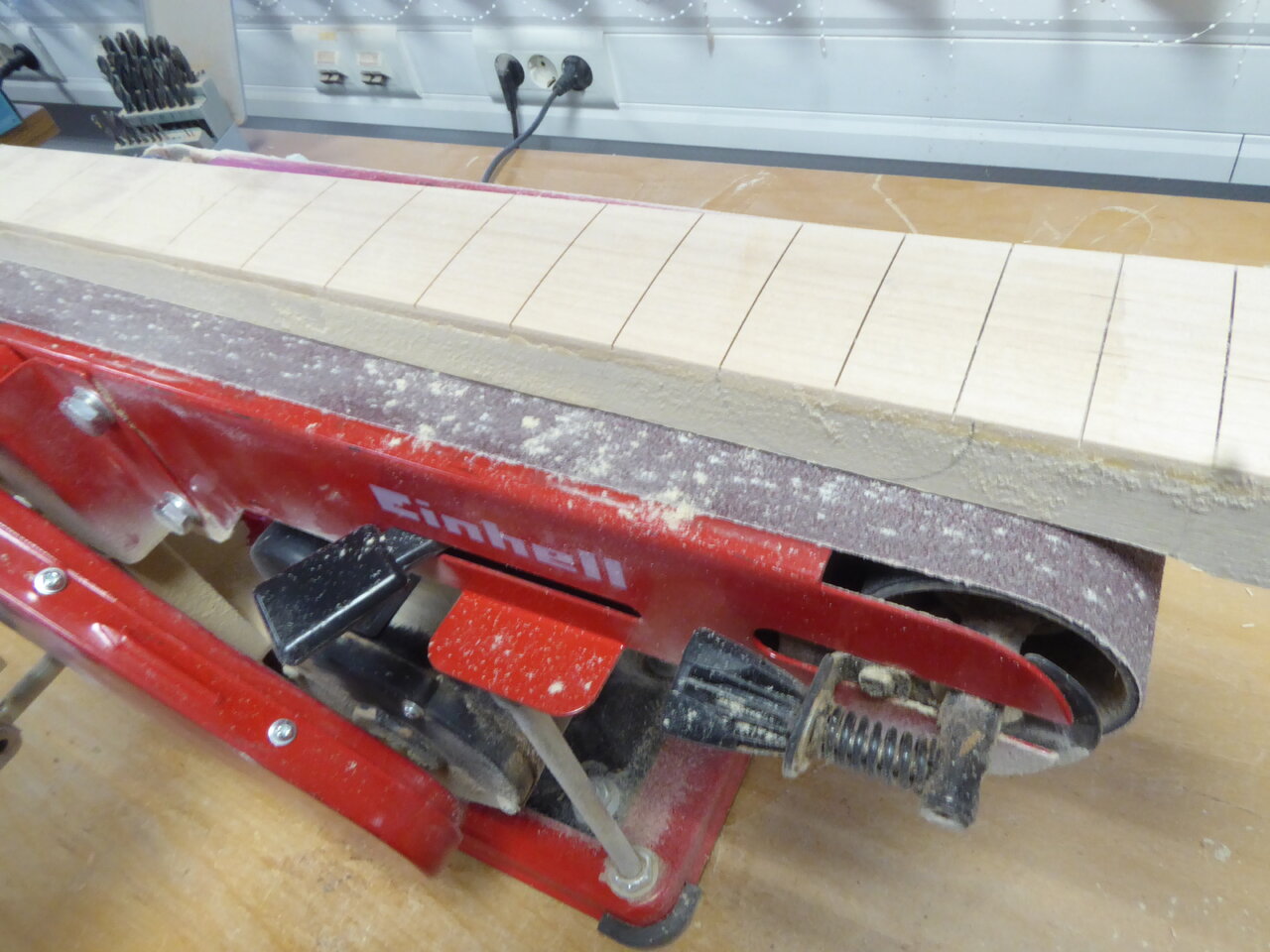

3. Hals hinten plan geschliffen mit dem Bandschleifer

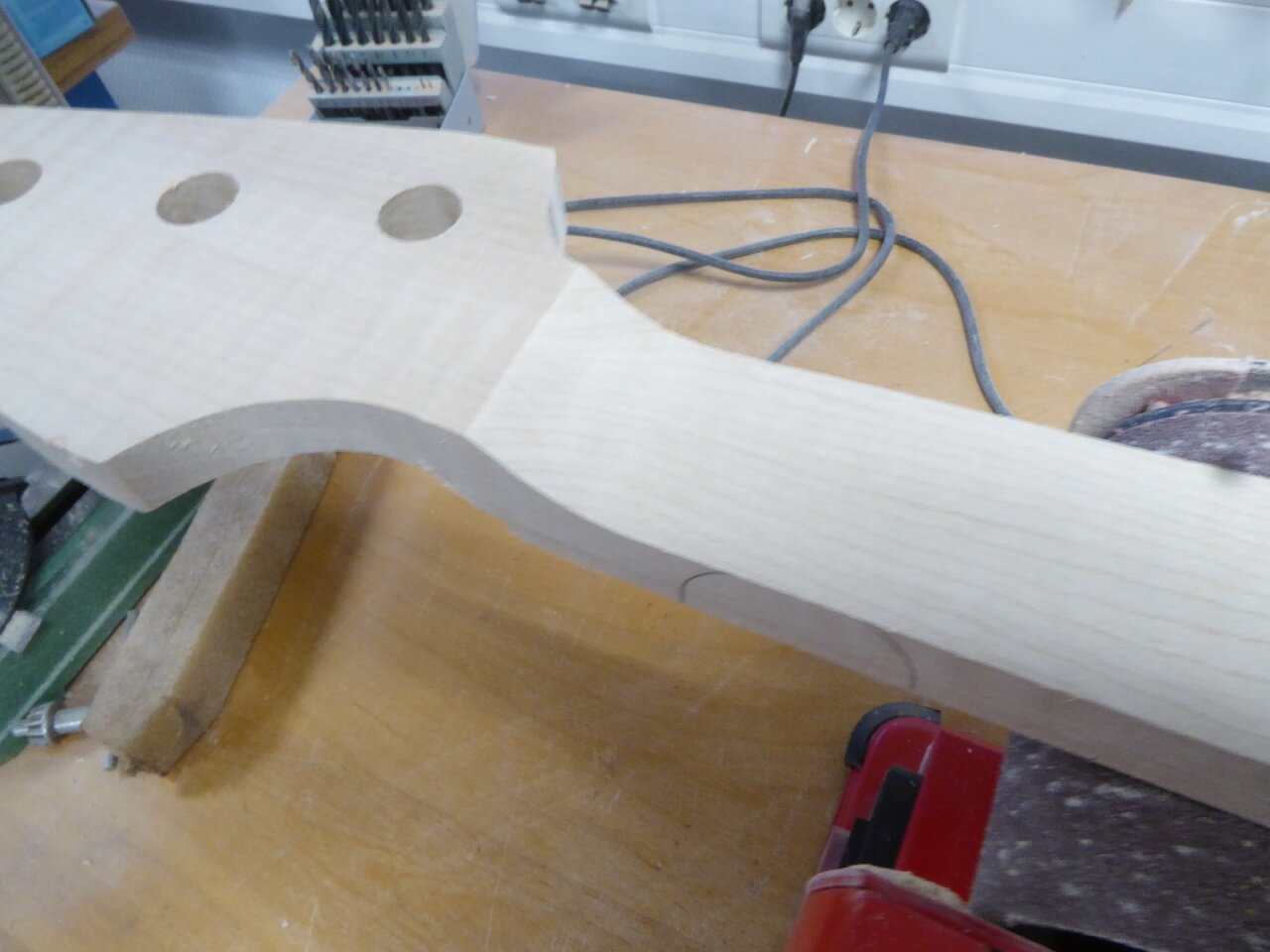

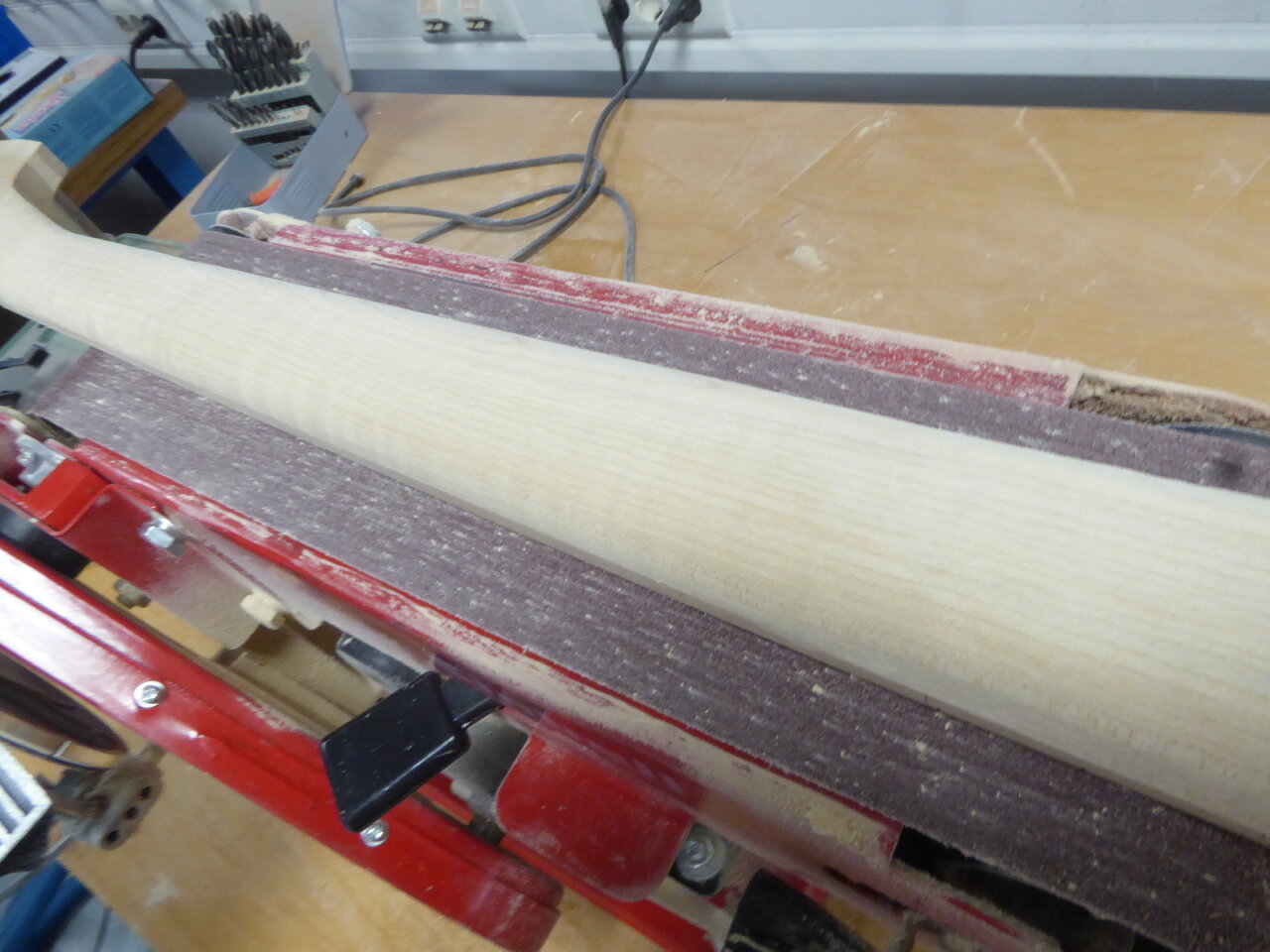

4. Hals hinten konturiert mit dem Bandschleifer

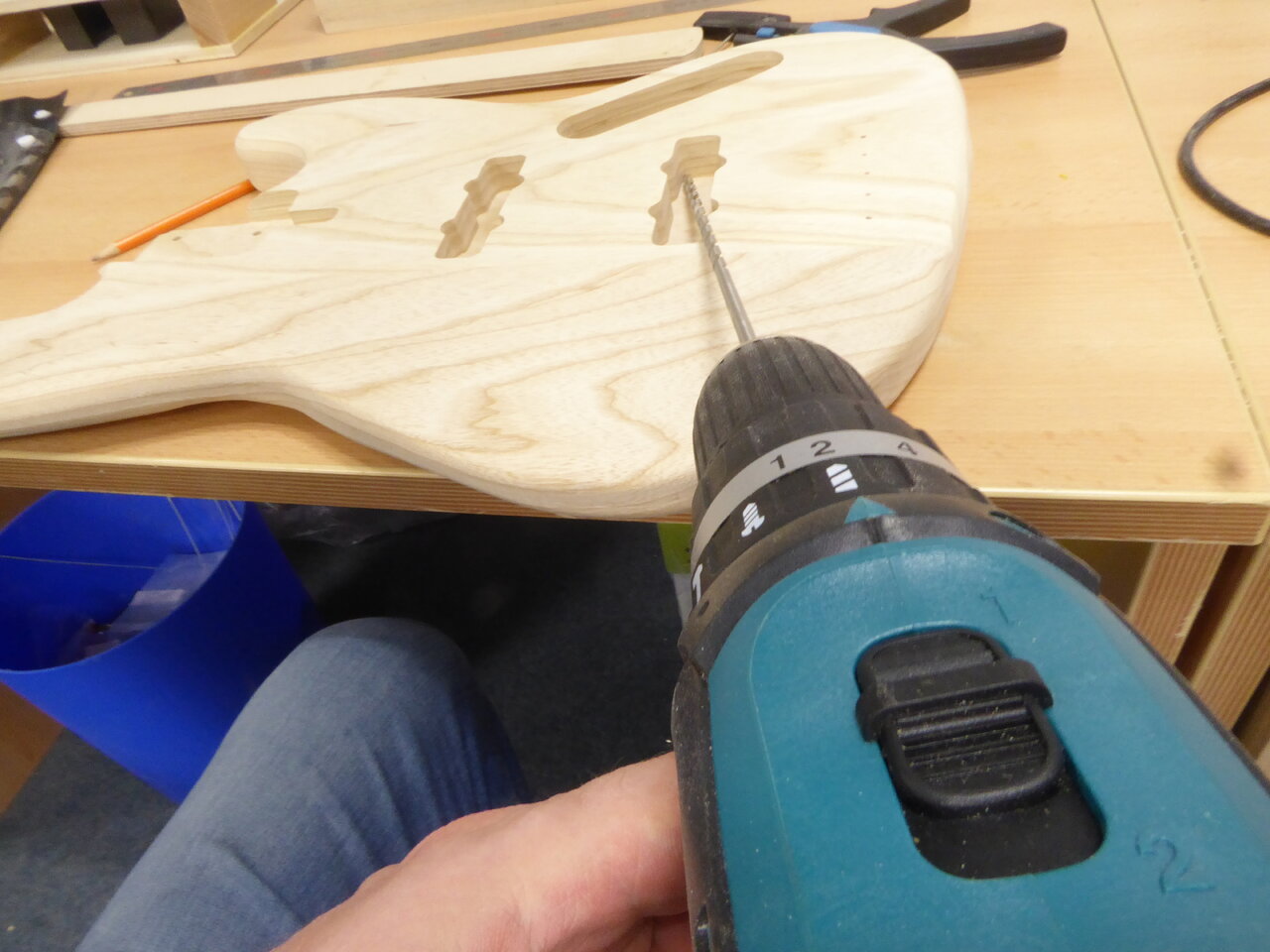

5. Bohrungen fĂŒr Kabel gebohrt mit der Handbohrmaschine


AnhÀnge

  • P1040278.JPG
    139,7 KB · Aufrufe: 93
  • P1040291.JPG
    76,1 KB · Aufrufe: 62
  • P1040289.JPG
    146,4 KB · Aufrufe: 59
  • P1040288.JPG
    125 KB · Aufrufe: 58
  • P1040287.JPG
    170,4 KB · Aufrufe: 61
  • P1040286.JPG
    129,2 KB · Aufrufe: 57
  • P1040284.JPG
    180,1 KB · Aufrufe: 84
  • P1040283.JPG
    91,3 KB · Aufrufe: 63
  • P1040280.JPG
    125,4 KB · Aufrufe: 68
  • P1040279.JPG
    101,5 KB · Aufrufe: 298
Heute ging es weiter am J7 mit folgenden Arbeiten :-):

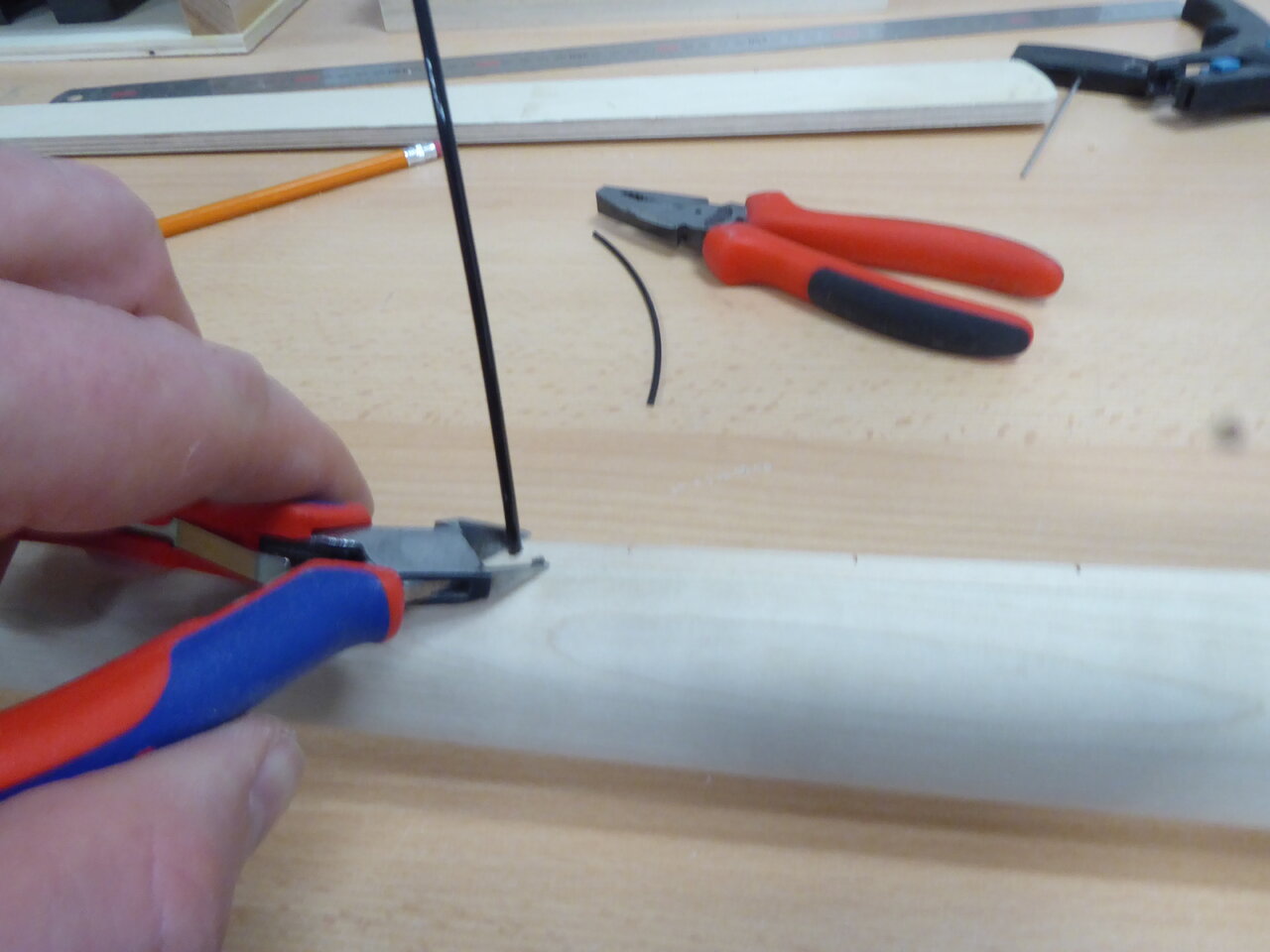

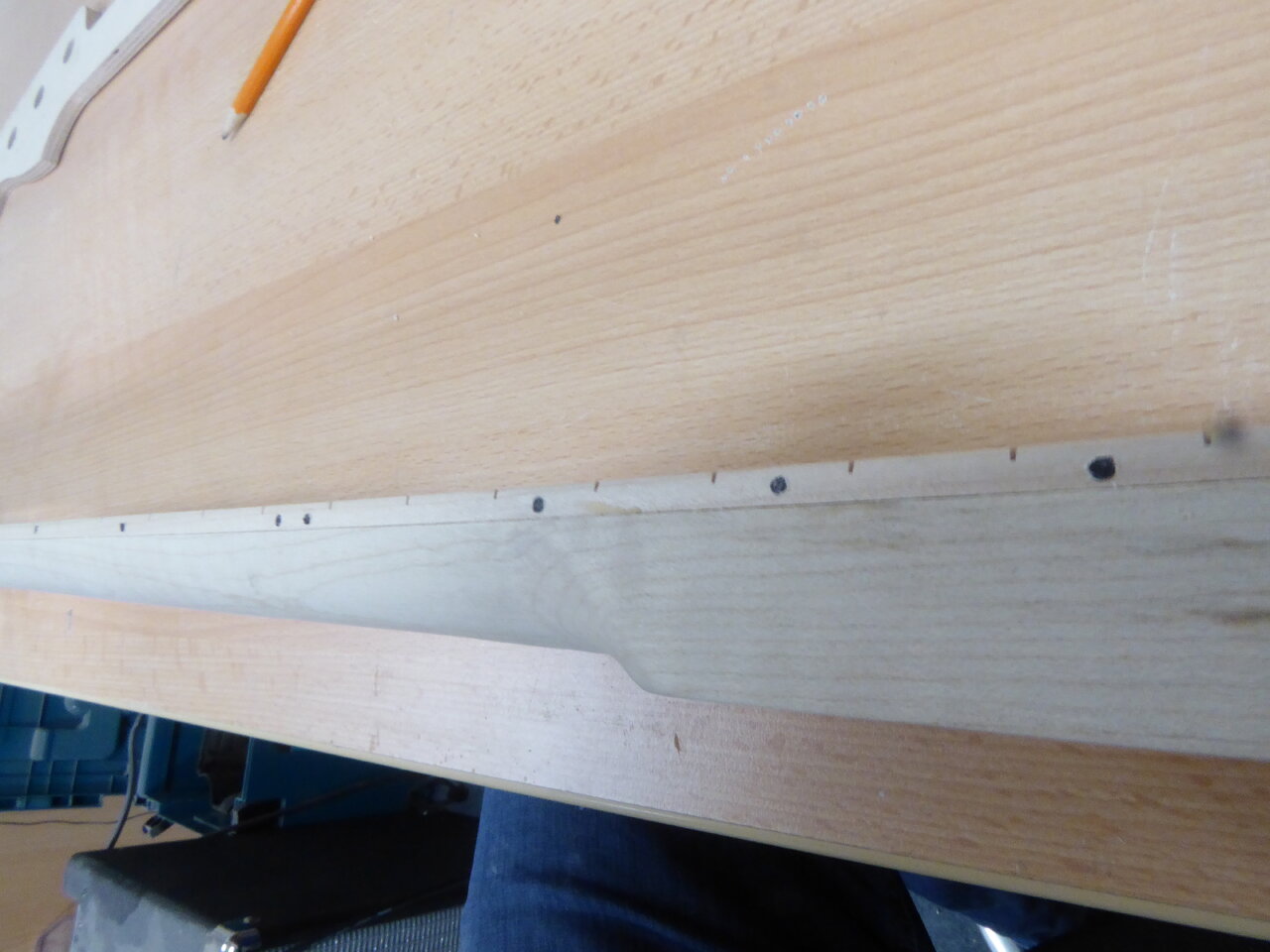

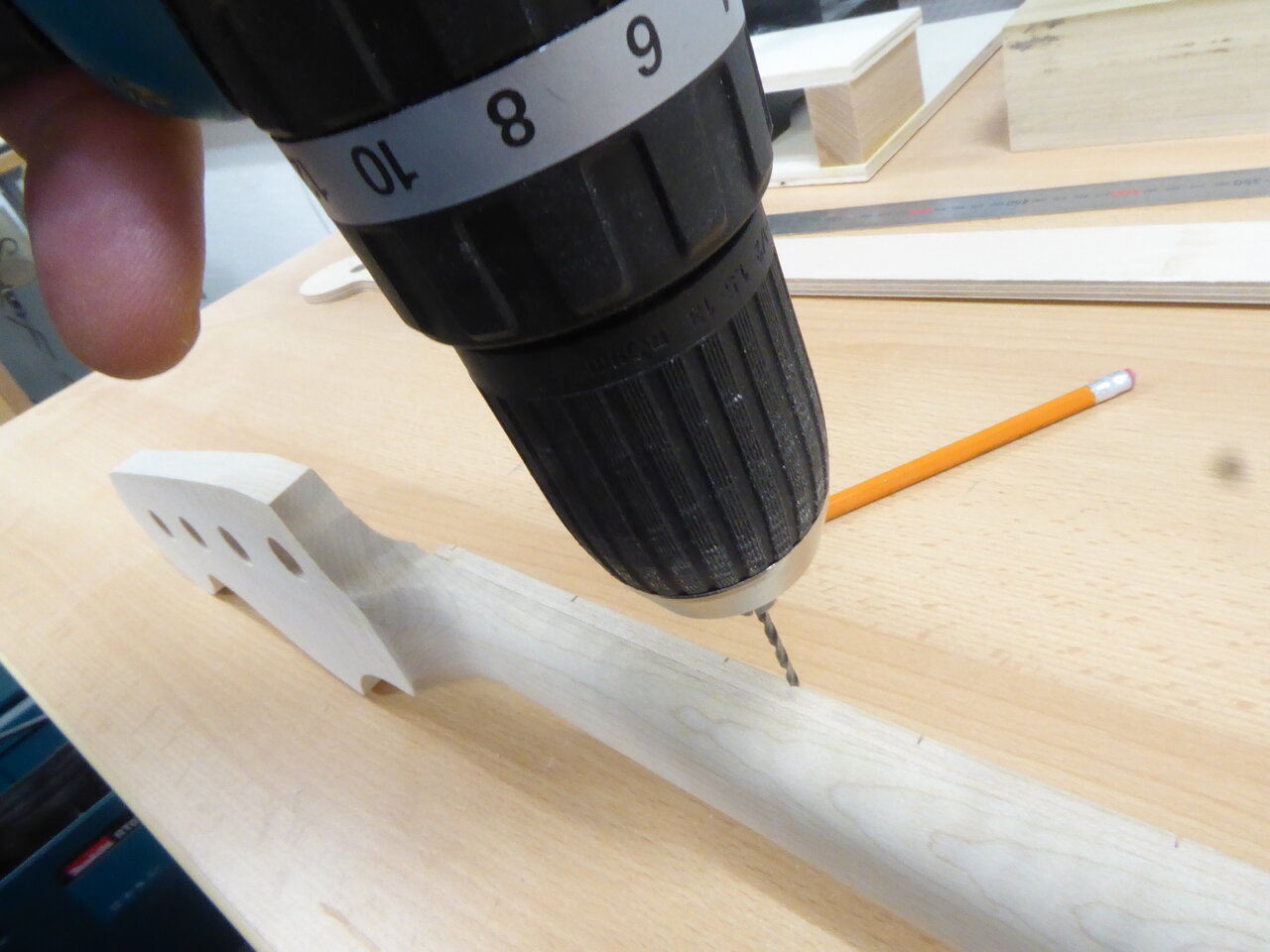

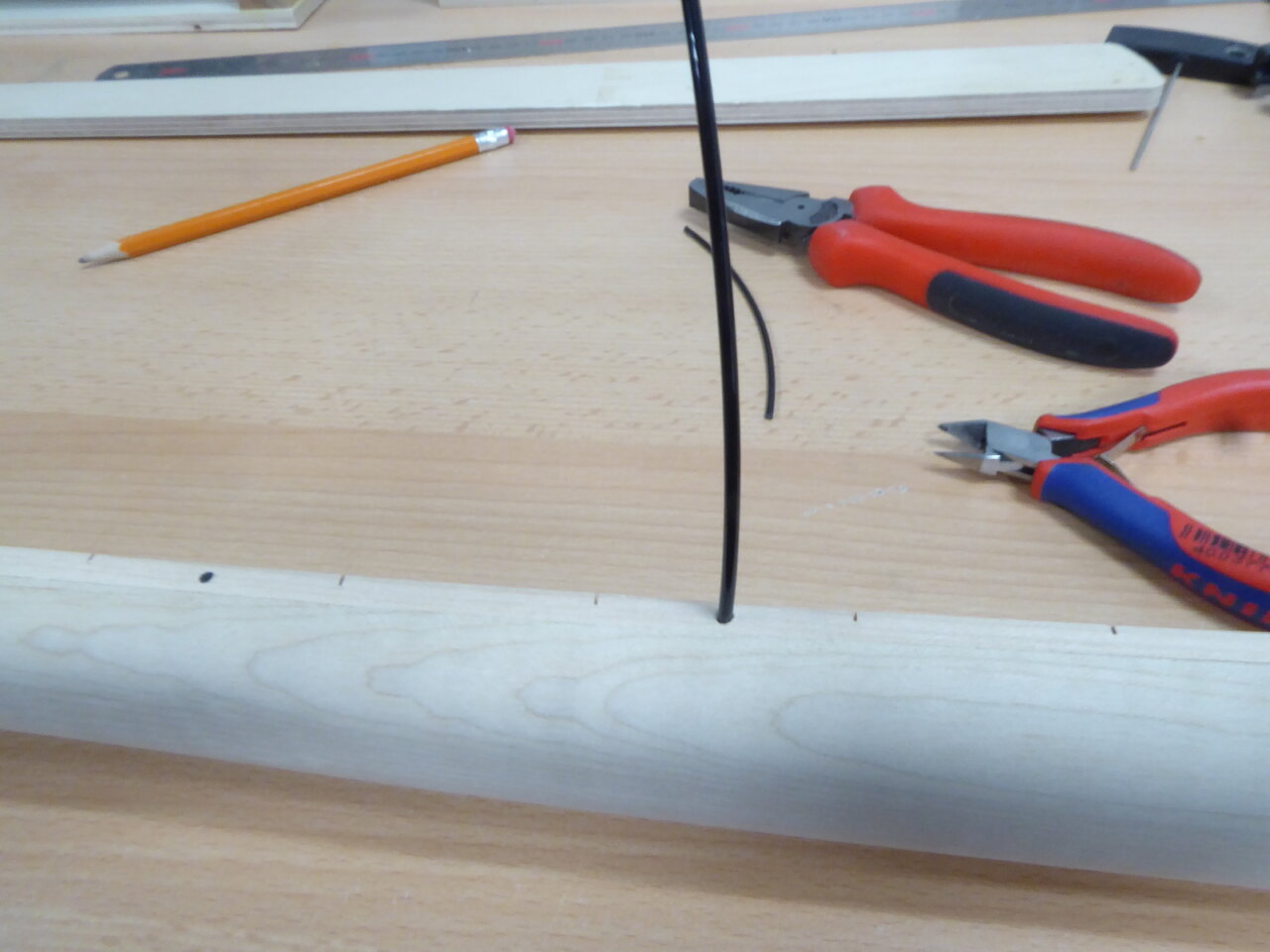

1. Side dots installiert

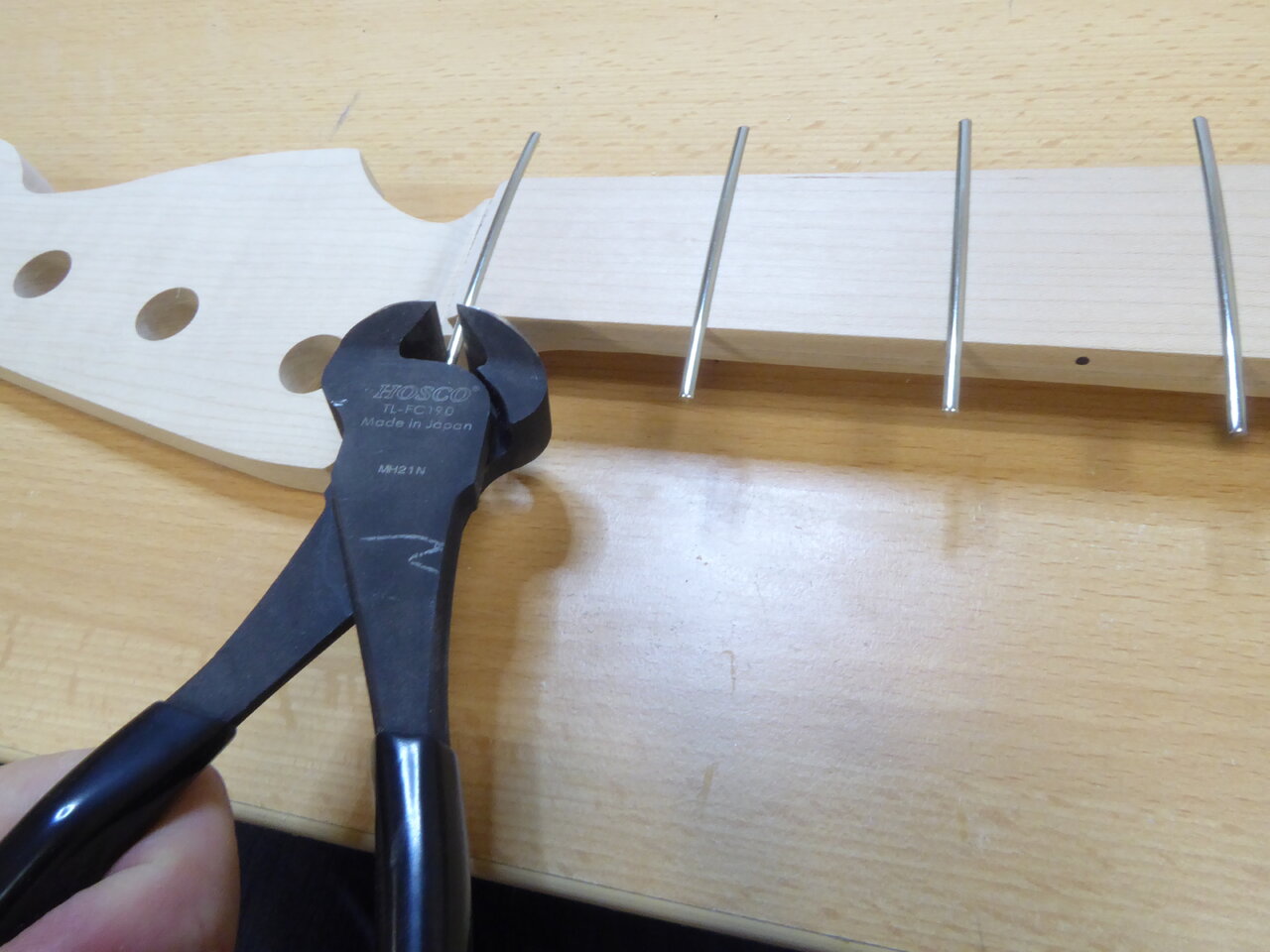

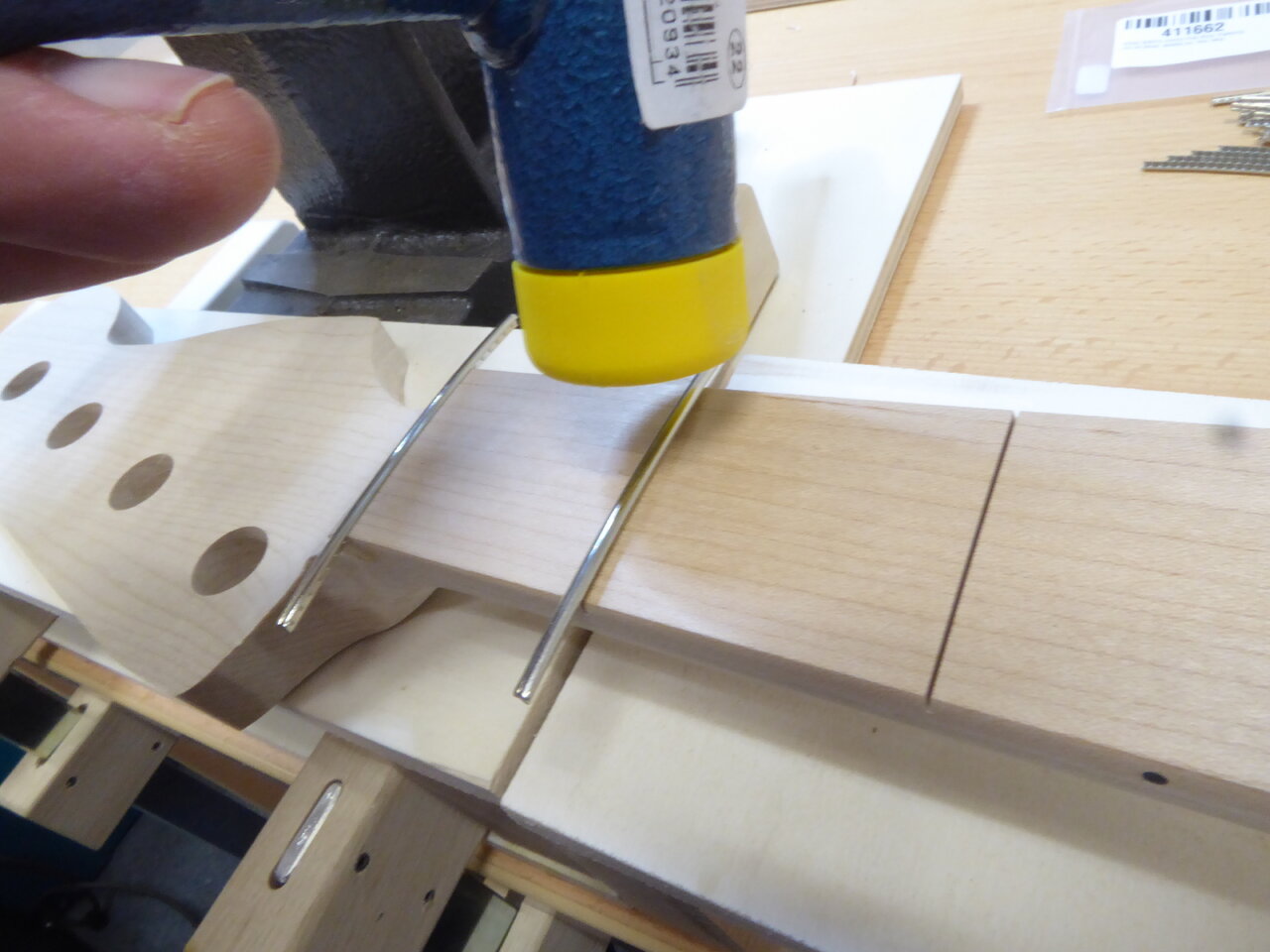

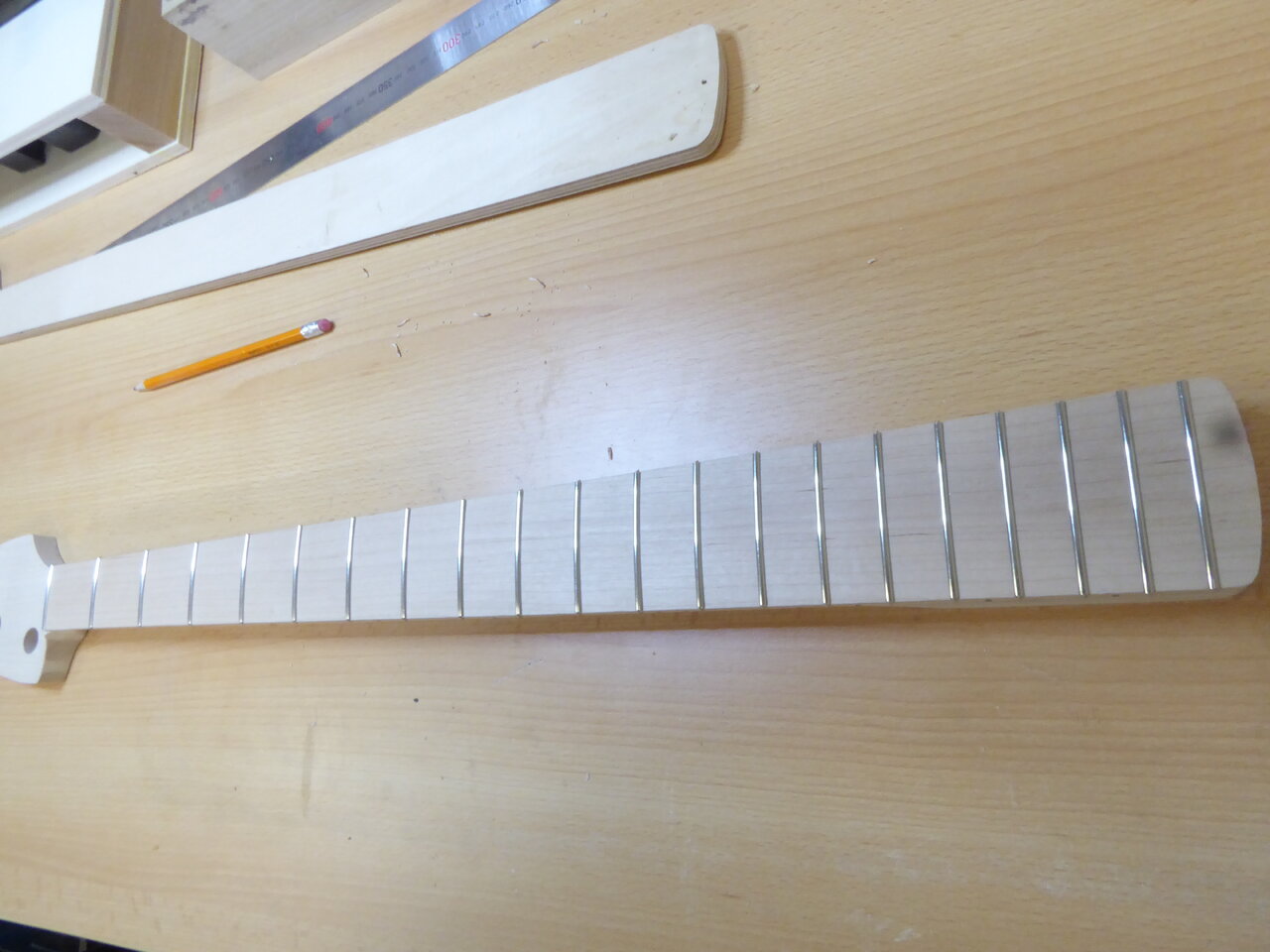

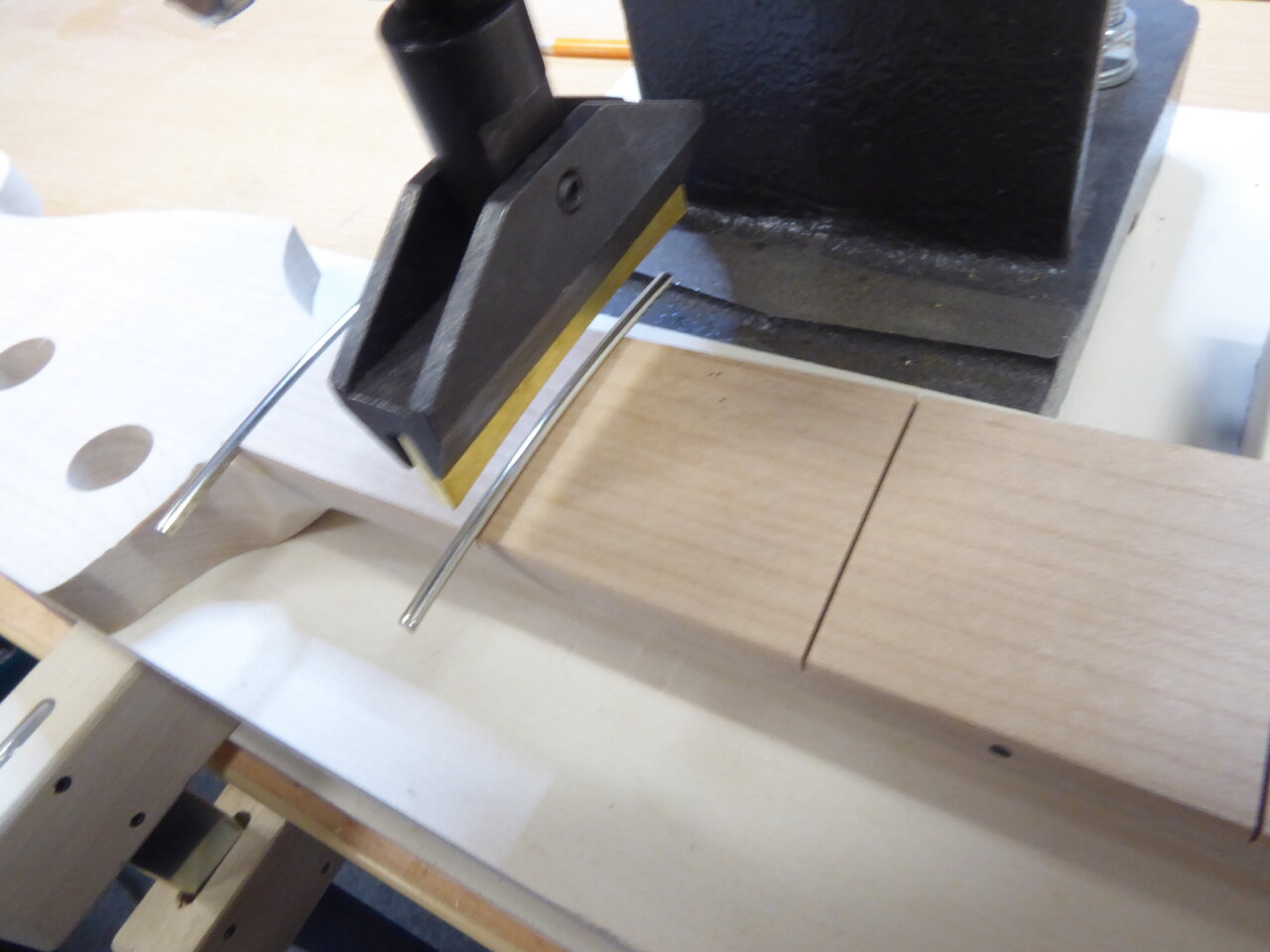

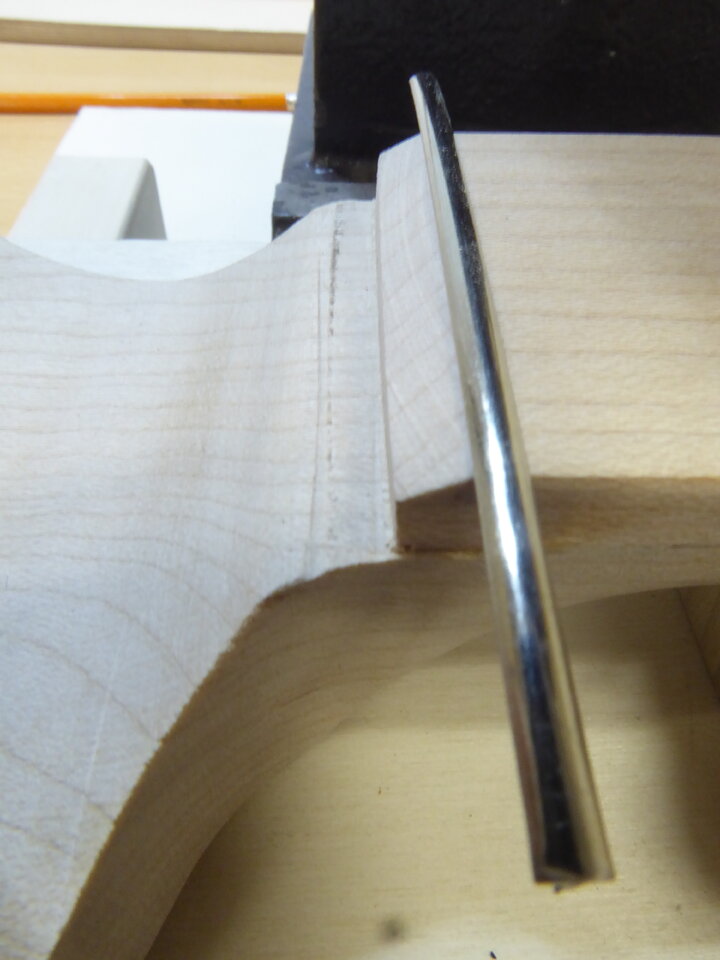

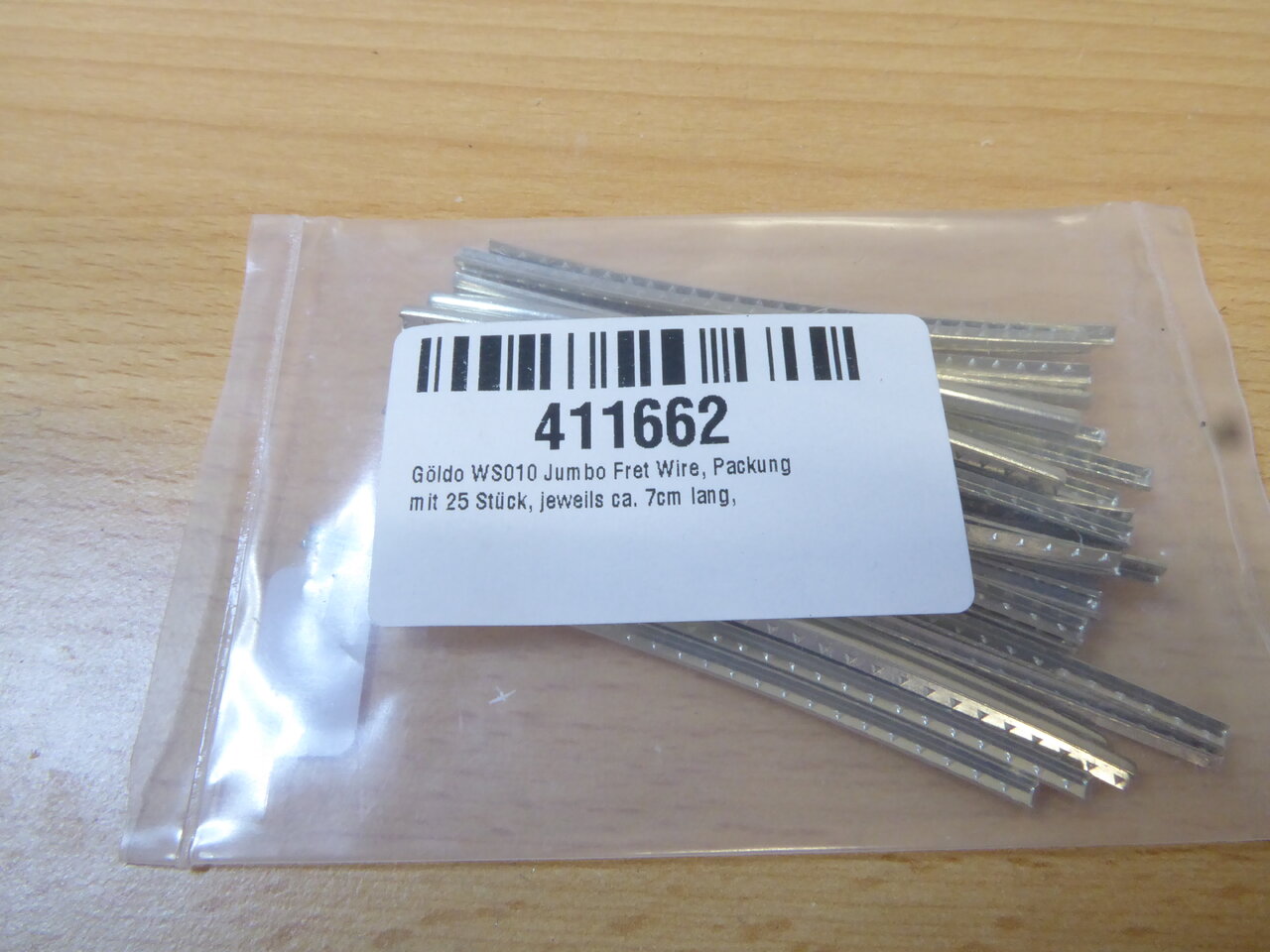

2. Bundiert mit der kleinen Drehdornpresse (der Nullbund ging ohne BeschÀdigungen des Griffbretts rein ;-))
3. Löcher fĂŒr Mechaniken aufgebohrt mit StĂ€nderbohrmaschine und 17,5 mm Bohrer


AnhÀnge

  • P1040302.JPG
    110,9 KB · Aufrufe: 55
  • P1040303.JPG
    67,7 KB · Aufrufe: 59
  • P1040307.JPG
    138,8 KB · Aufrufe: 56
  • P1040309.JPG
    123,6 KB · Aufrufe: 62
  • P1040301.JPG
    133 KB · Aufrufe: 57
  • P1040300.JPG
    148,5 KB · Aufrufe: 59
  • P1040299.JPG
    120,8 KB · Aufrufe: 59
  • P1040298.JPG
    102,7 KB · Aufrufe: 55
  • P1040297.JPG
    113 KB · Aufrufe: 58
  • P1040294.JPG
    130,3 KB · Aufrufe: 56

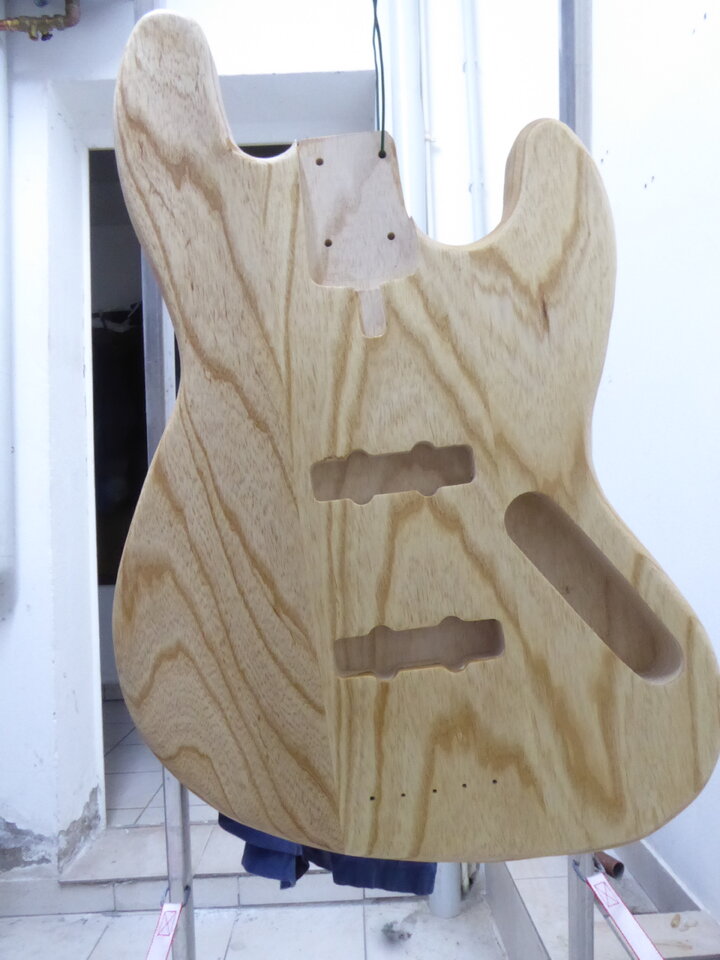

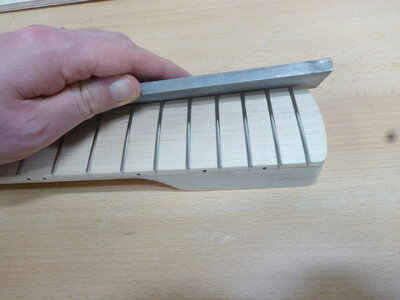

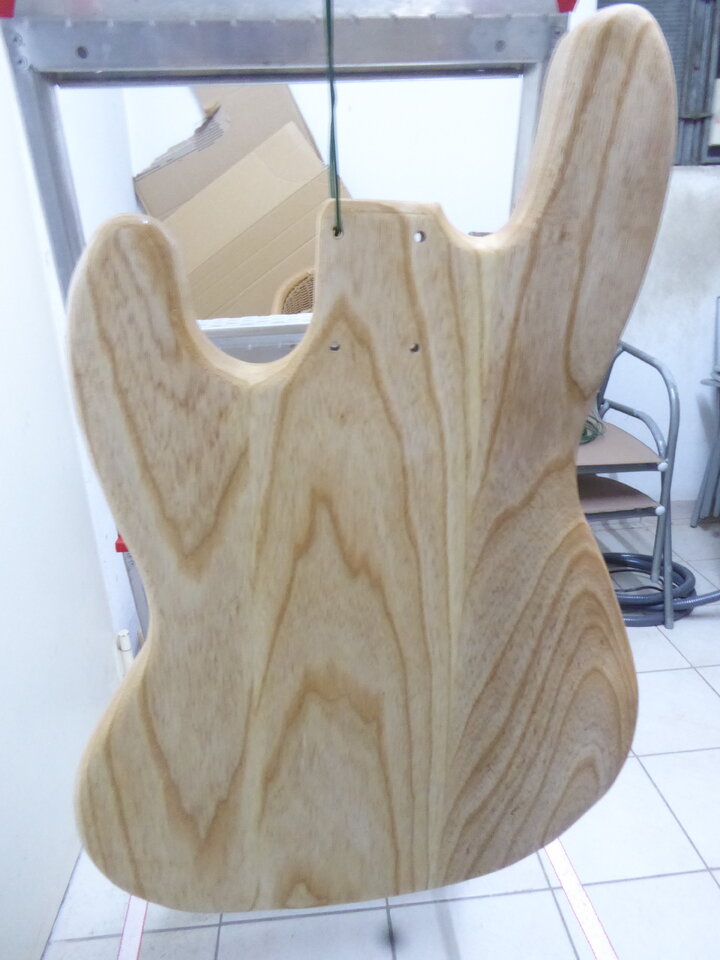

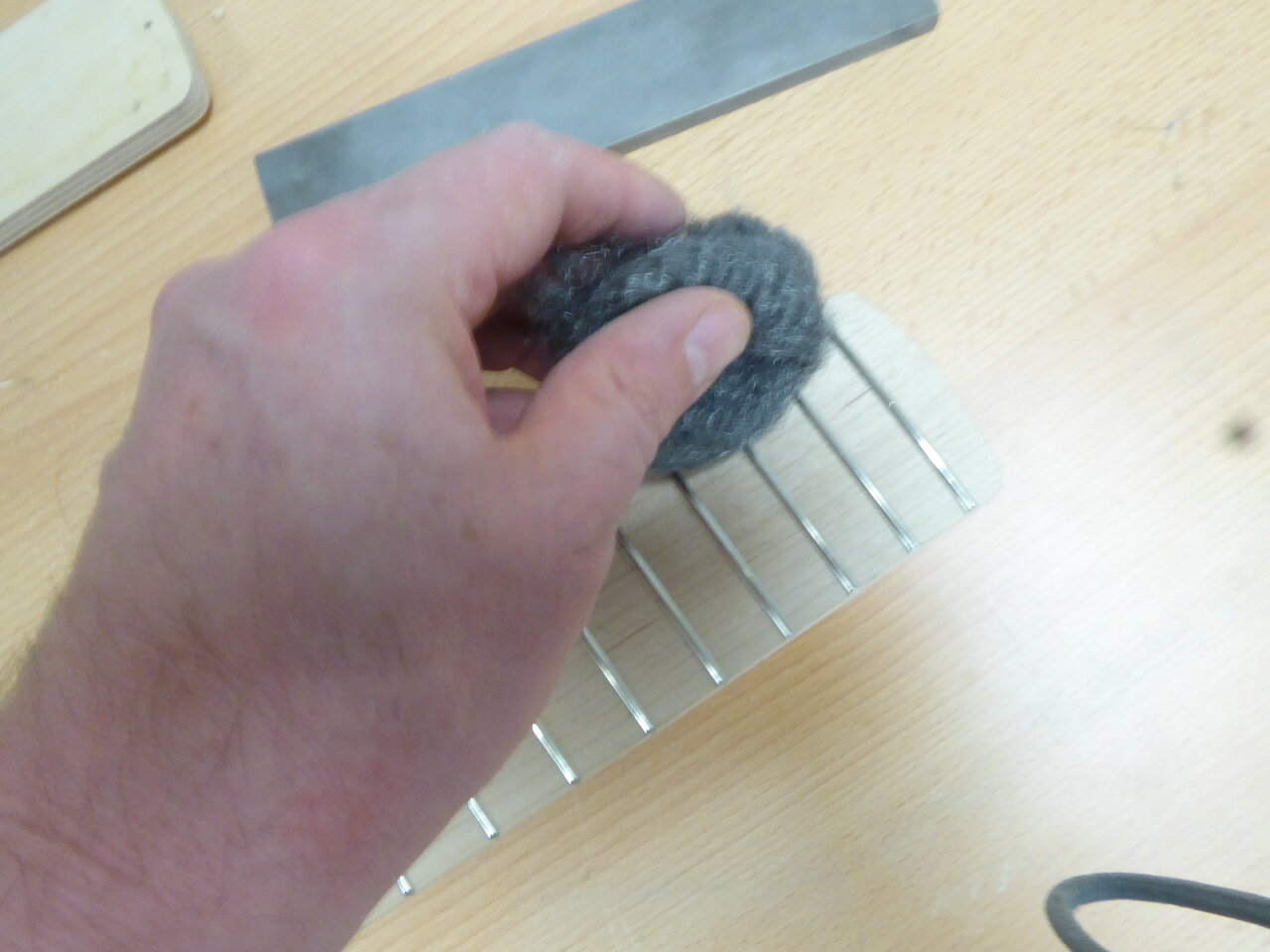

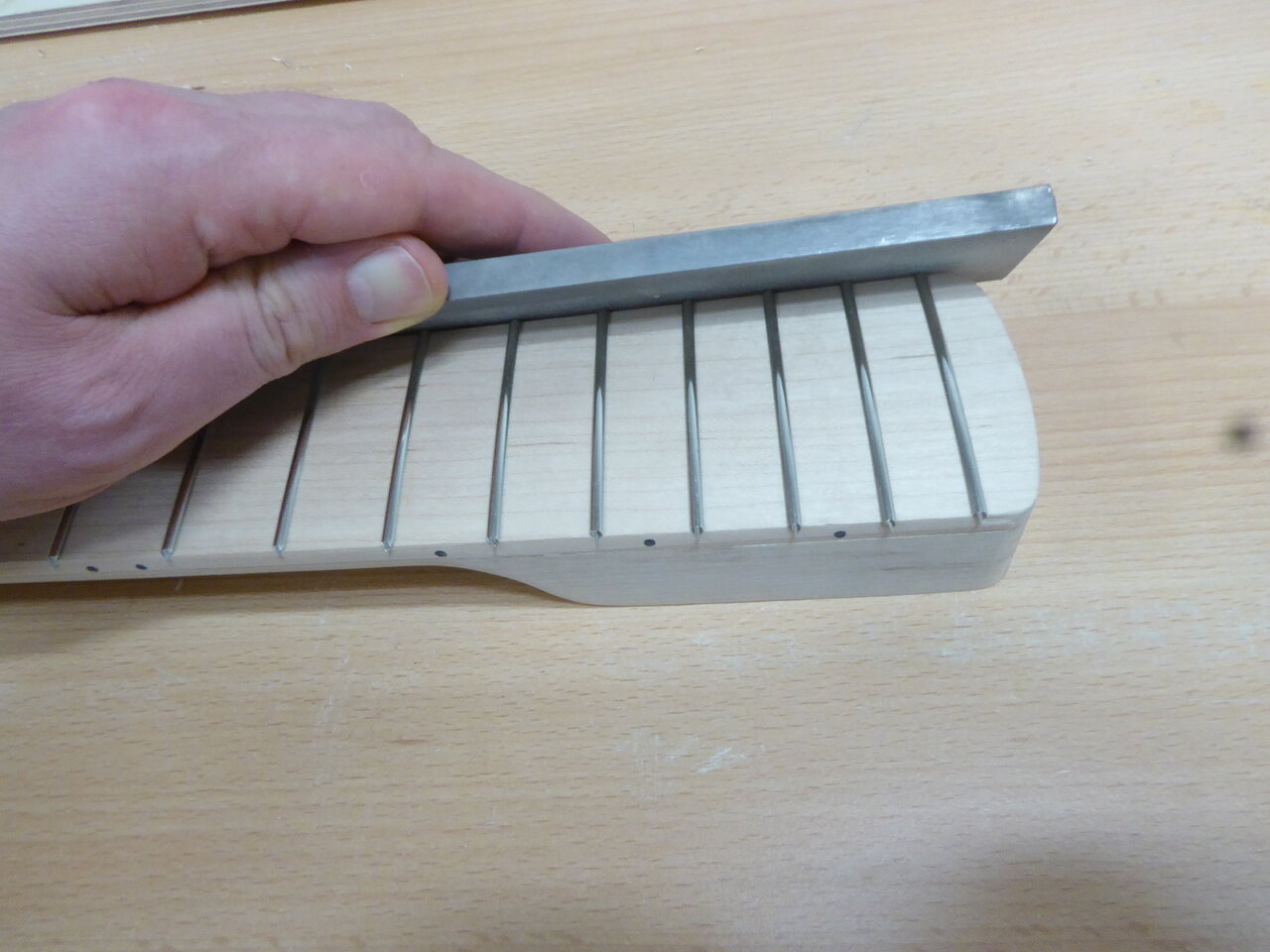

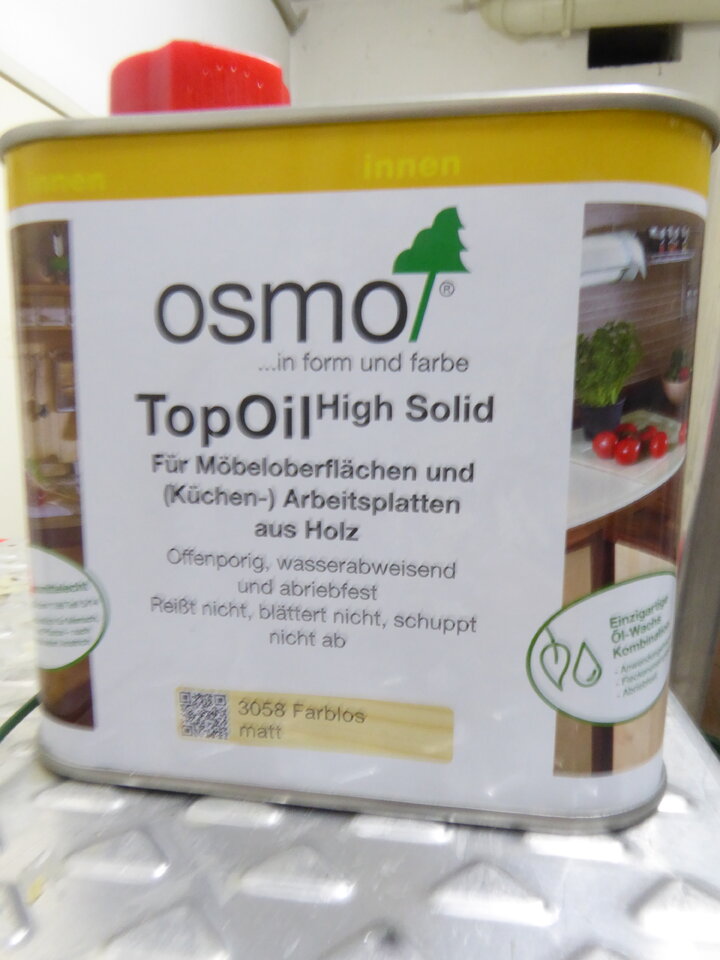

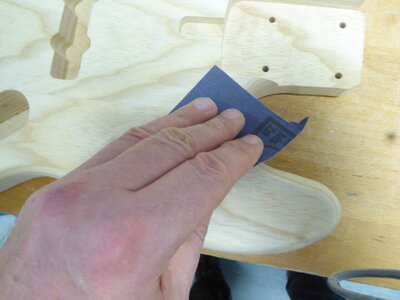

Heute habe ich die BĂŒnde gefeilt und verrundet und den Body geschliffen und das erste Mal geölt.


AnhÀnge

  • P1040317.JPG
    91,2 KB · Aufrufe: 57
  • P1040316.JPG
    85,6 KB · Aufrufe: 51
  • P1040315.JPG
    84,3 KB · Aufrufe: 48
  • P1040314.JPG
    137,5 KB · Aufrufe: 67
  • P1040313.JPG
    114,2 KB · Aufrufe: 53
  • P1040312.JPG
    140,8 KB · Aufrufe: 56

Wenn ich ihn bis Sonntag fertig habe, dann ja, aber ich glaube das wird zeitlich zu knapp werden.
Ich bin gespannt.
Aber keine Hektik, wĂ€re dann ein toller Anlass fĂŒr eine weiteres Treffen :D

BTW: Mein erstes selbst geĂ€tztes Schaltungslayout war eine Schrittmotorsteuerung fĂŒr 4 Schrittmotoren ĂŒber die Serielle Schnittstelle, sowie eine Patine zum Anschluss verschiedener Sensoren zur Messwerterfassung - weil Du beim letzten Treffen gefragt - ist aber schon ein paaaaar Jahre her ;-) Soll heißen, die passive oder aktive Schaltung/Klangreglung könnte wir vor Ohr auch fertig stellen. :D Soll ich den Weller einpacken 😂

Zuletzt bearbeitet:
Soll heißen, die passive oder aktive Schaltung/Klangreglung könnte wir vor Ohr auch fertig stellen.

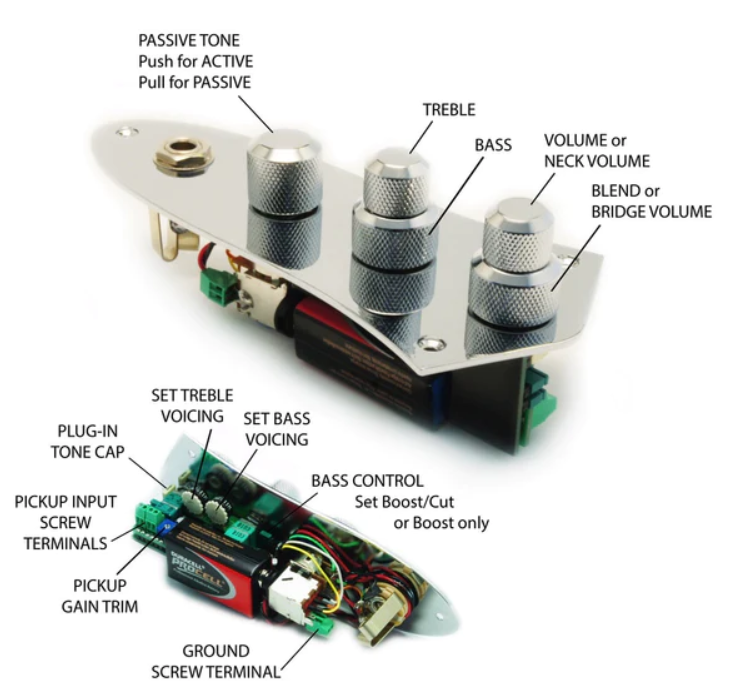

Da gibt es nichts zu löten, der Preamp ist fertig auf der Controlplate aufgebaut, es mĂŒssen nur die Pickups angeschlossen werden (mit Klemmen) ;-).


AnhÀnge

  • John East Preamp.PNG
    John East Preamp.PNG
    470,1 KB · Aufrufe: 53

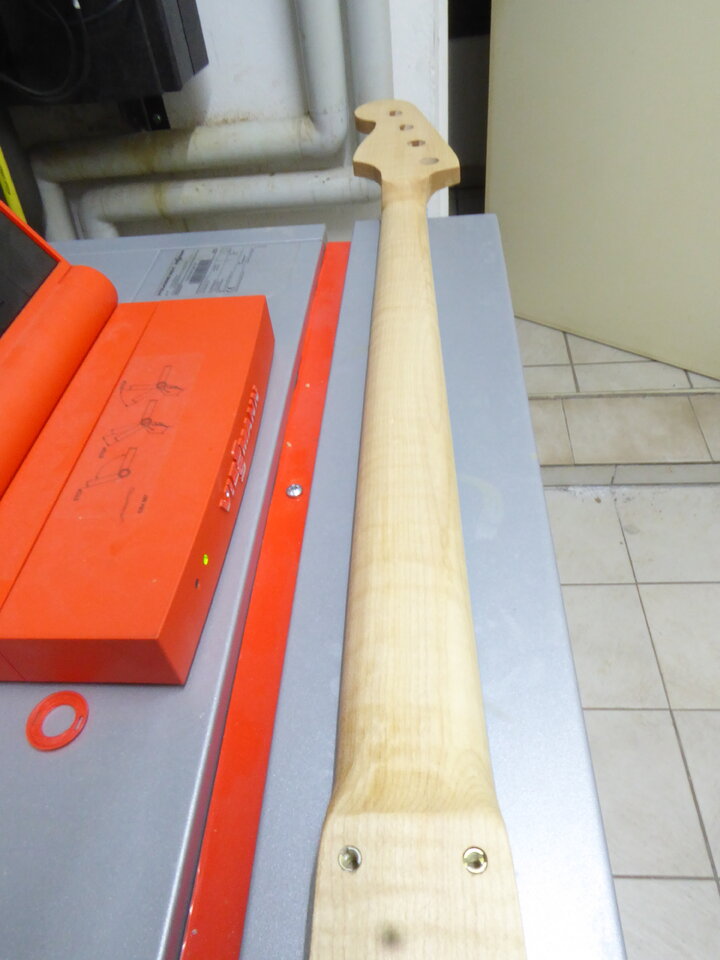

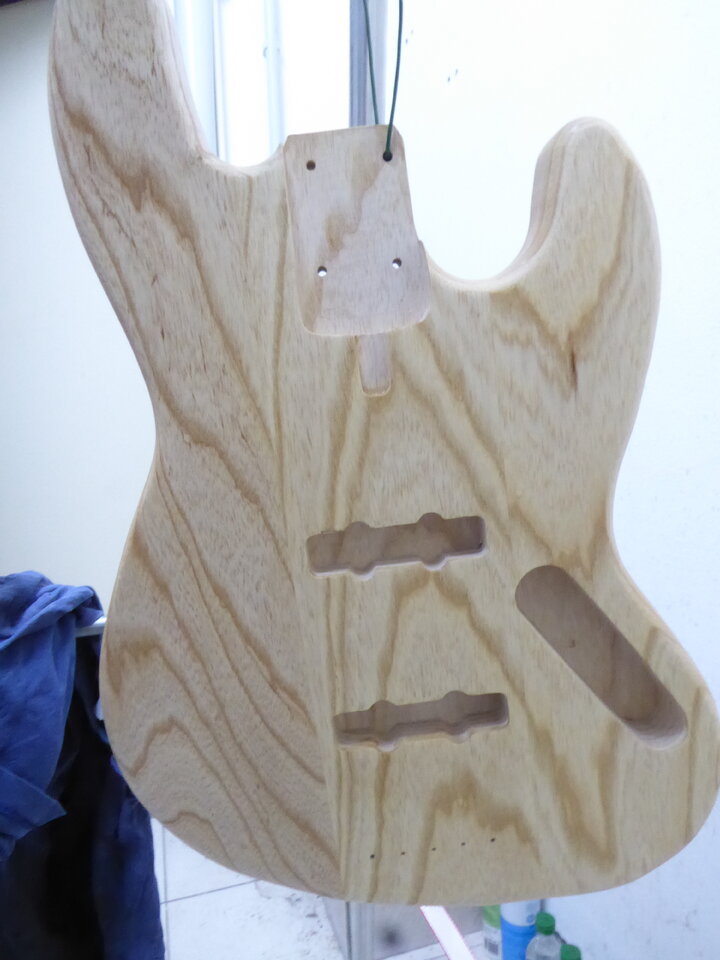

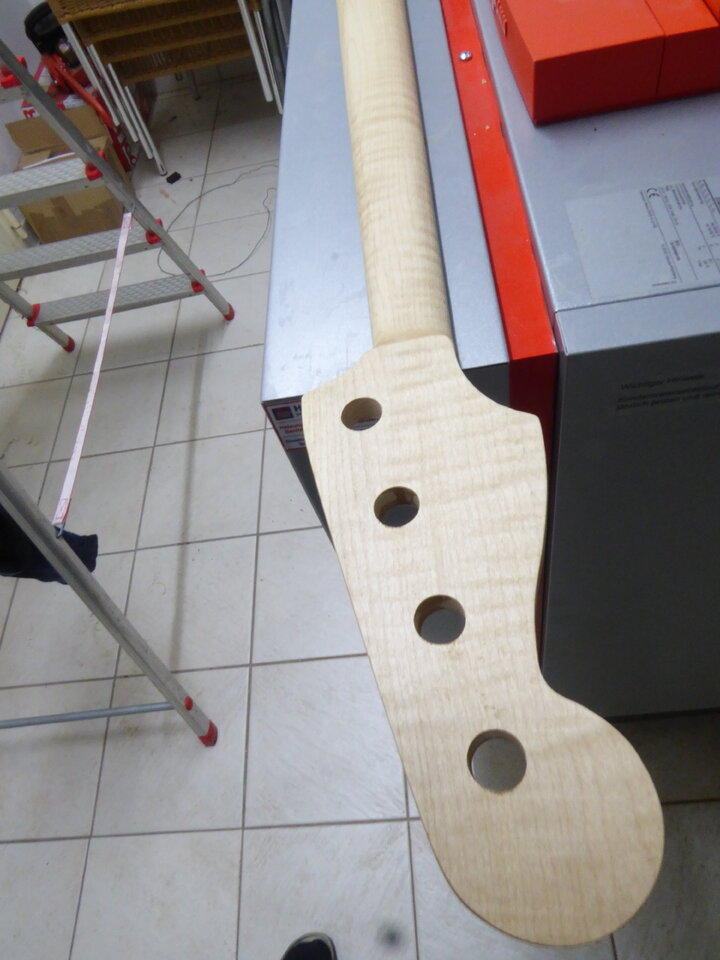

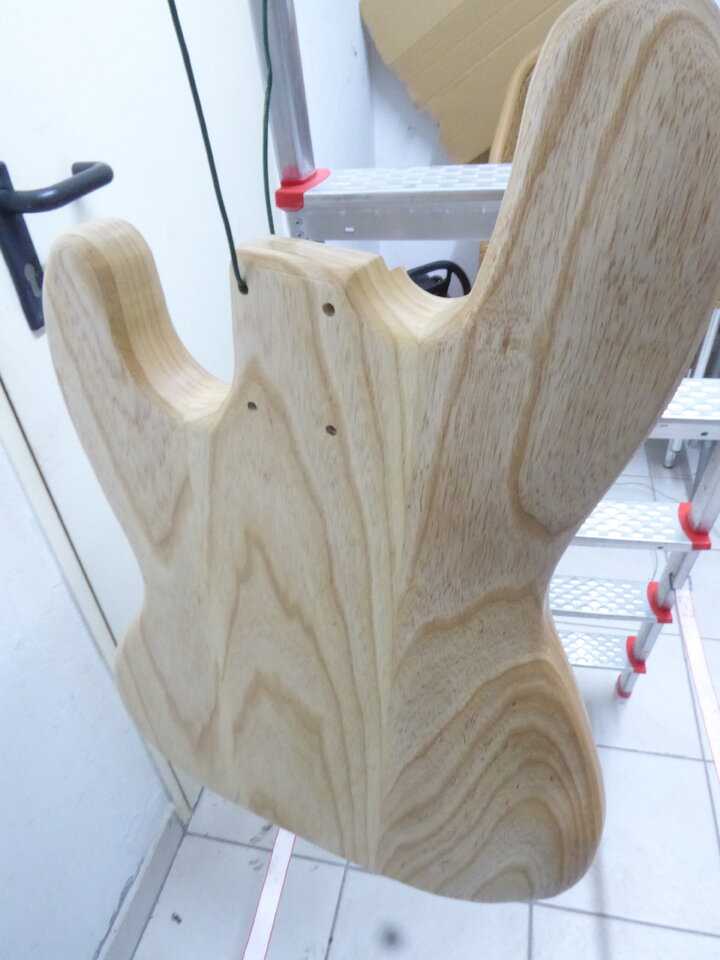

Heute gab es nicht viel zu tun. Ich habe den Hals mit 400er Schleifpapier geschliffen und dann das erste Mal geölt. Der Body wurde das zweite Mal geölt.


AnhÀnge

  • P1040318.JPG
    90 KB · Aufrufe: 65
  • P1040319.JPG
    90,1 KB · Aufrufe: 49
  • P1040320.JPG
    80,9 KB · Aufrufe: 67
  • P1040321.JPG
    80,3 KB · Aufrufe: 53
