Headless Bass selber bauen

  • Ersteller Ersteller FourStringsOnly
  • Erstellt am Erstellt am
  • #981

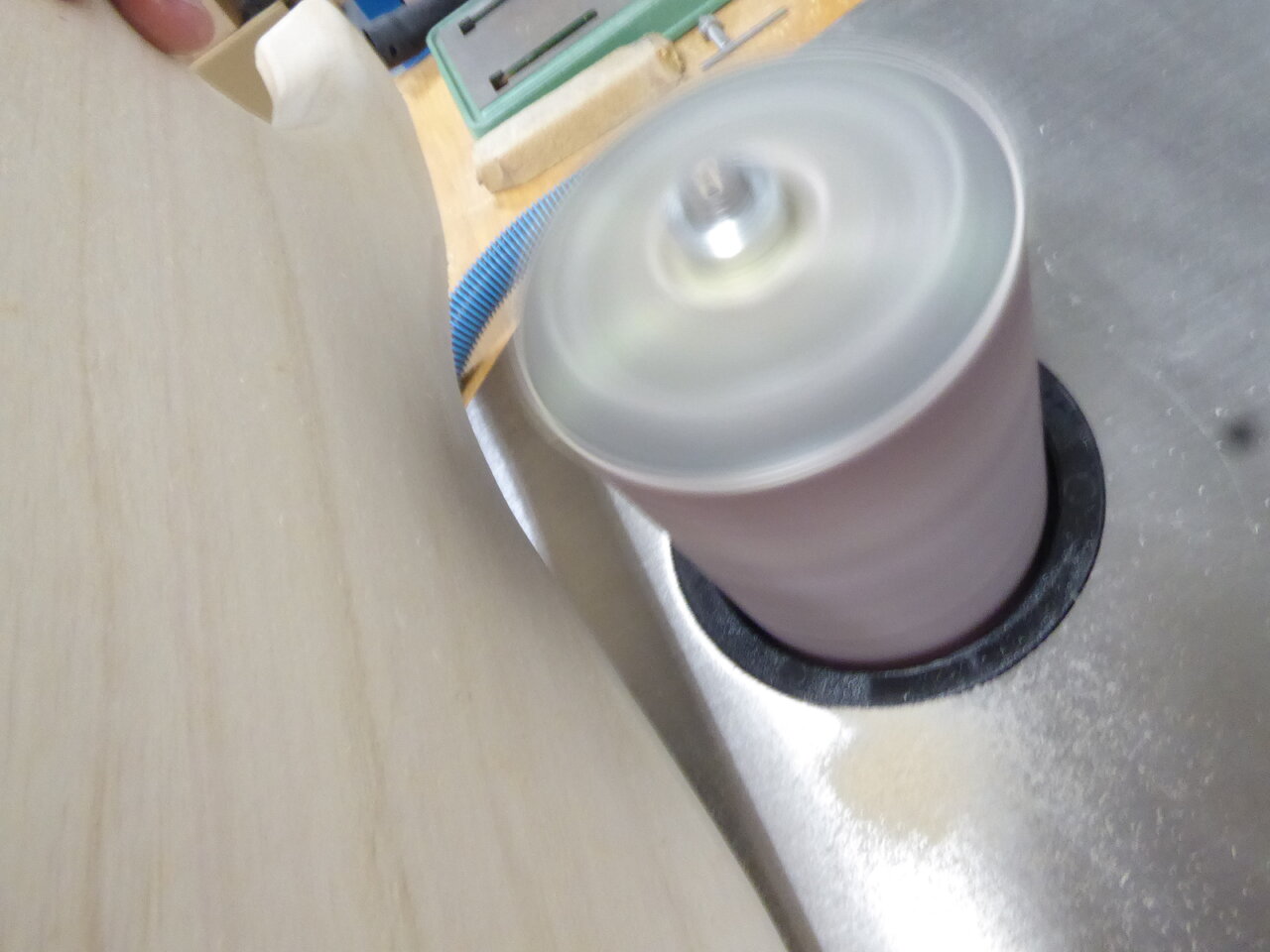

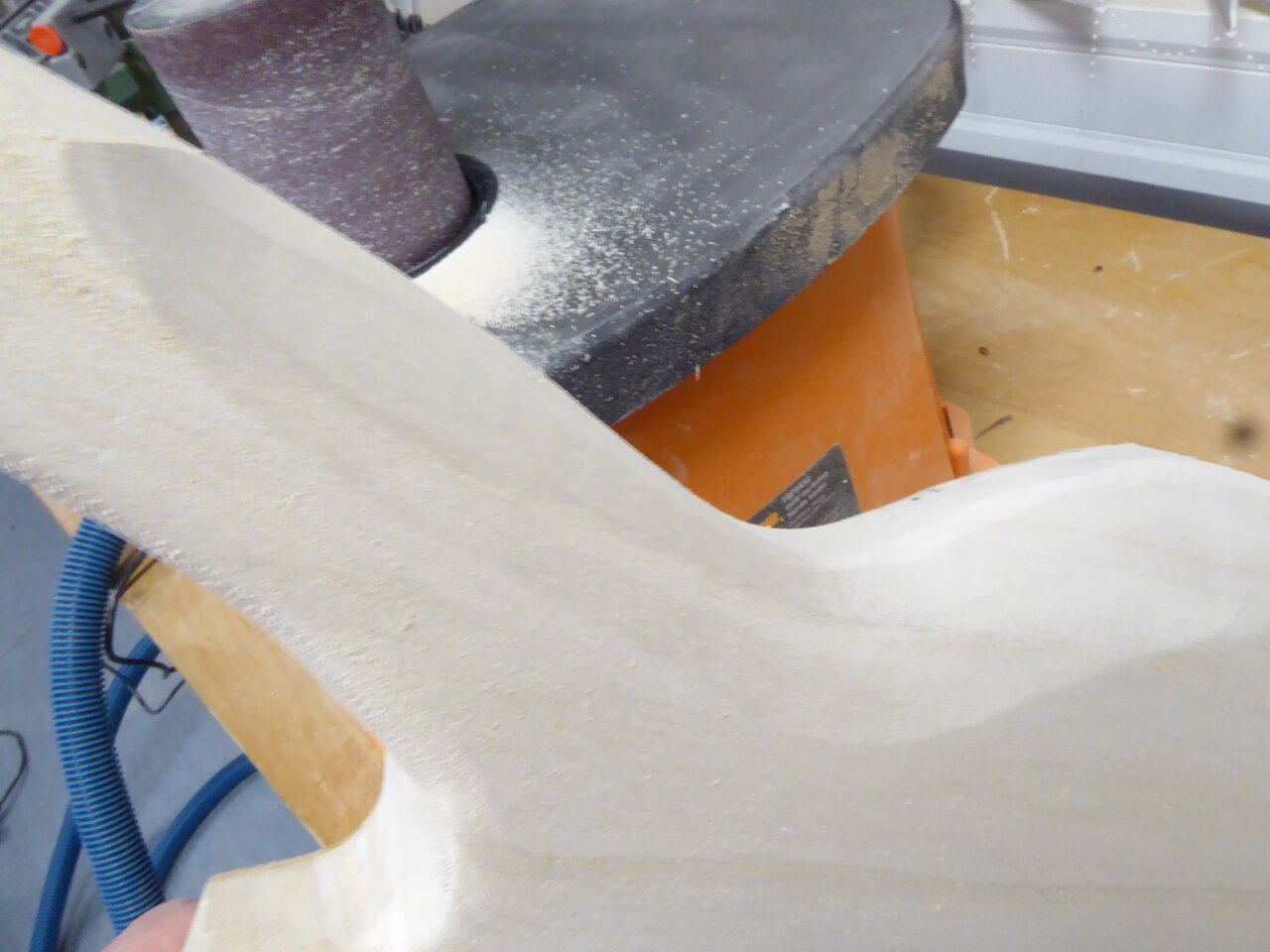

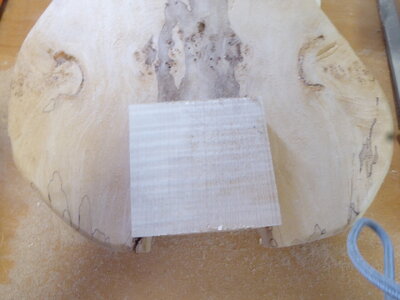

Heute habe ich den Body von hinten konturiert und zwar mit dem Spindelschleifer, so wie es mir ein lieber Bassicer vorgeschlagen hatte.
Hat ganz gut funktioniert und ging sehr schnell. Sonst habe ich hierfür immer die Powerfeile genommen, was aber deutlich mehr Zeit in Anspruch nahm.


Anhänge

  • P1040382.JPG
    111,6 KB · Aufrufe: 135
  • P1040383.JPG
    131,4 KB · Aufrufe: 139
  • Like
  • Gute Idee
Reaktionen: claudio, daphonque, schafhalter und 7 andere

  • #982

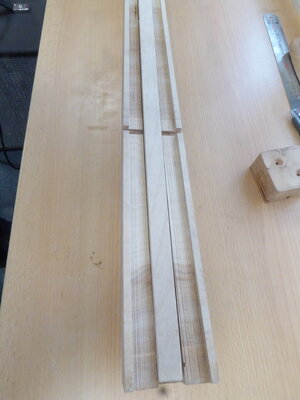

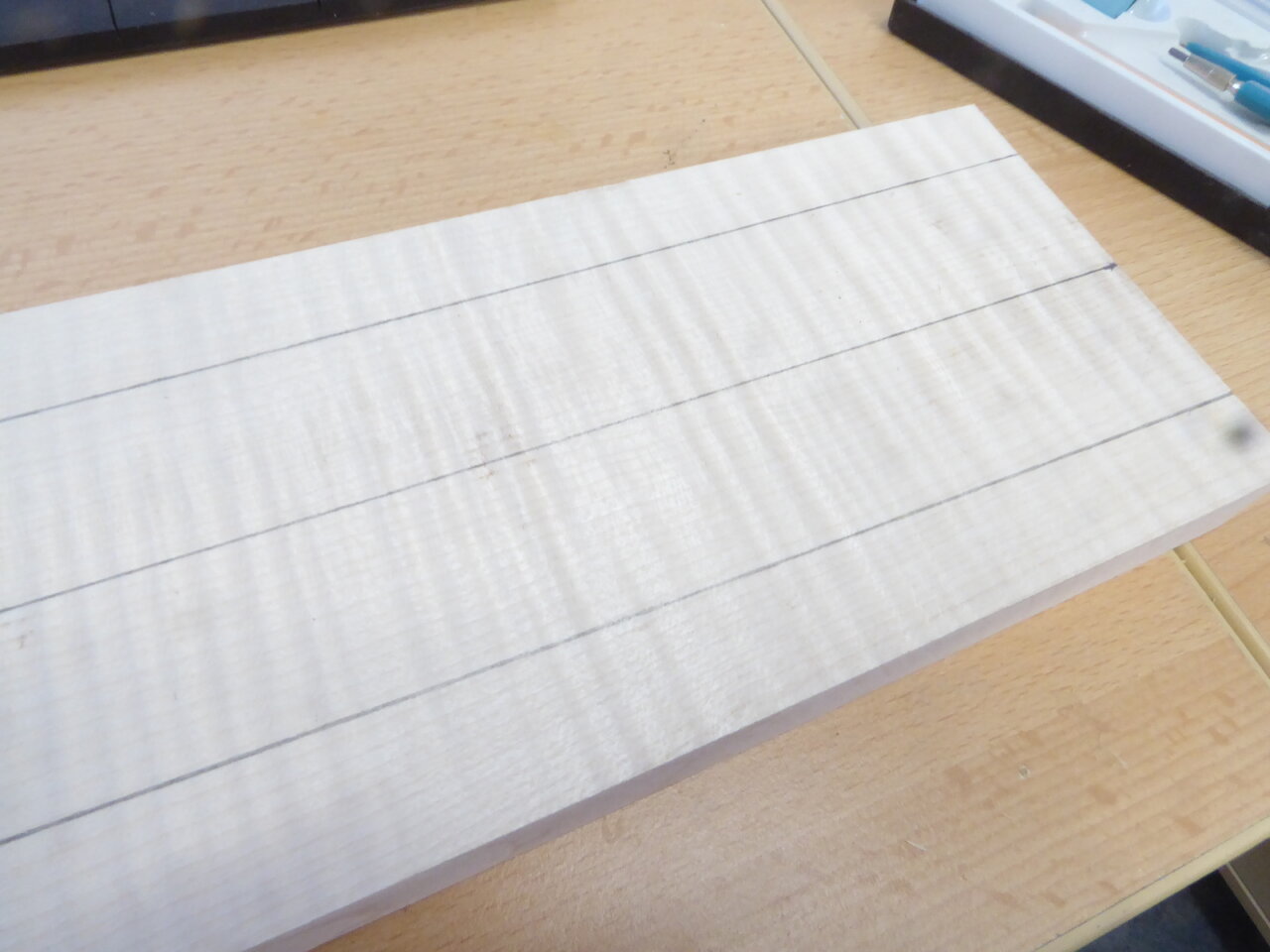

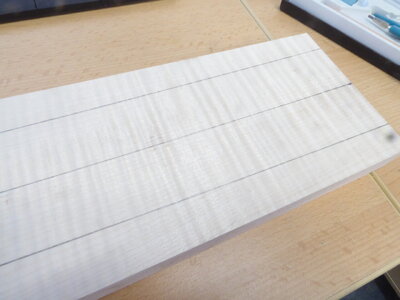

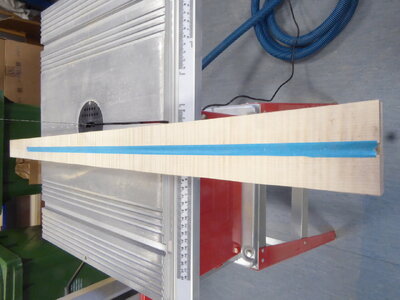

Heute habe ich folgende Arbeiten am H8 durchgeführt :-):

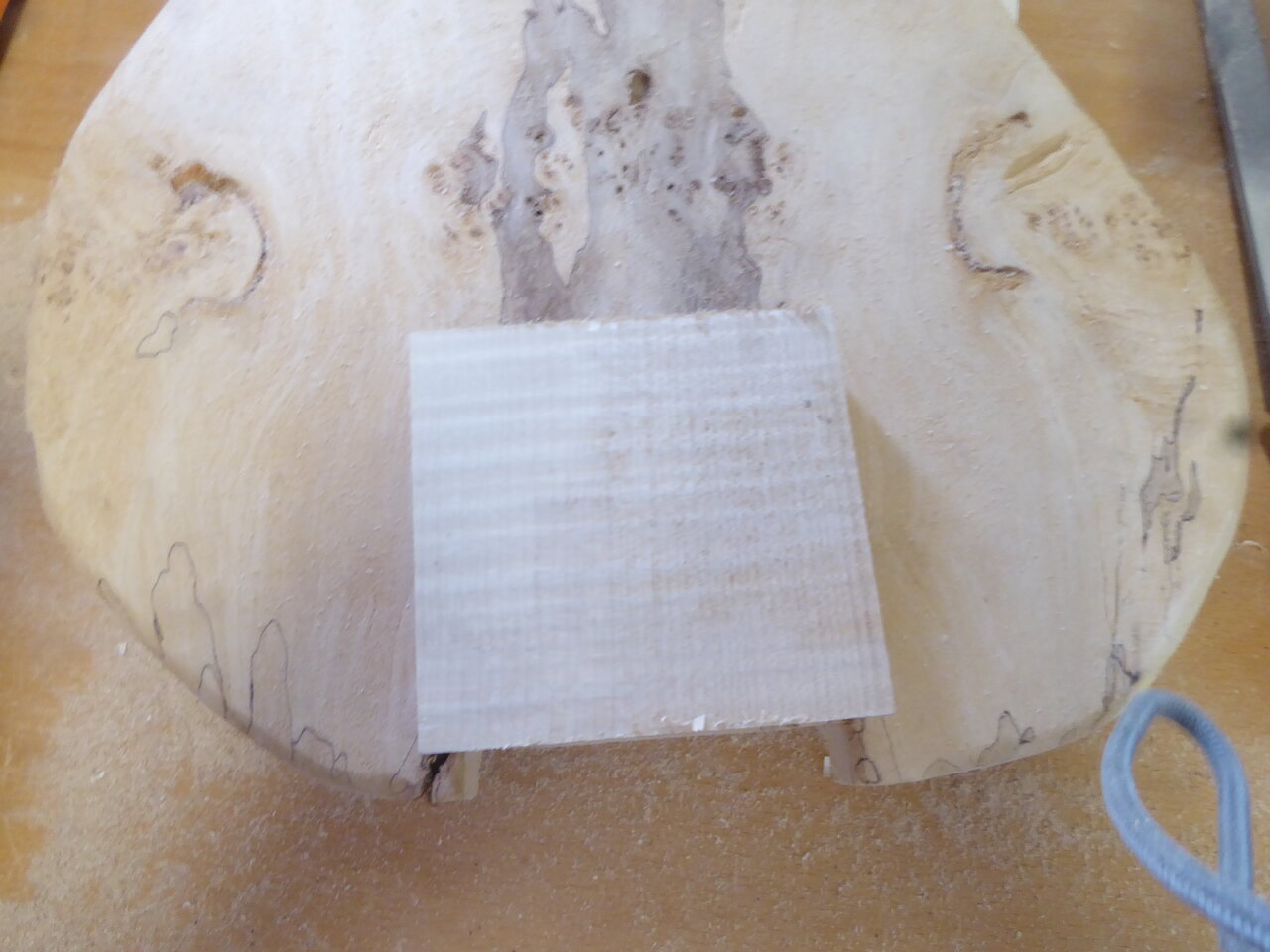

1. Stück vom Halskantel abgesägt mit Kappsäge für Einleimer

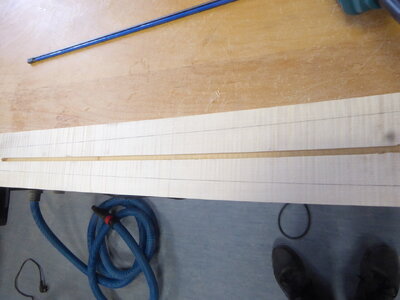

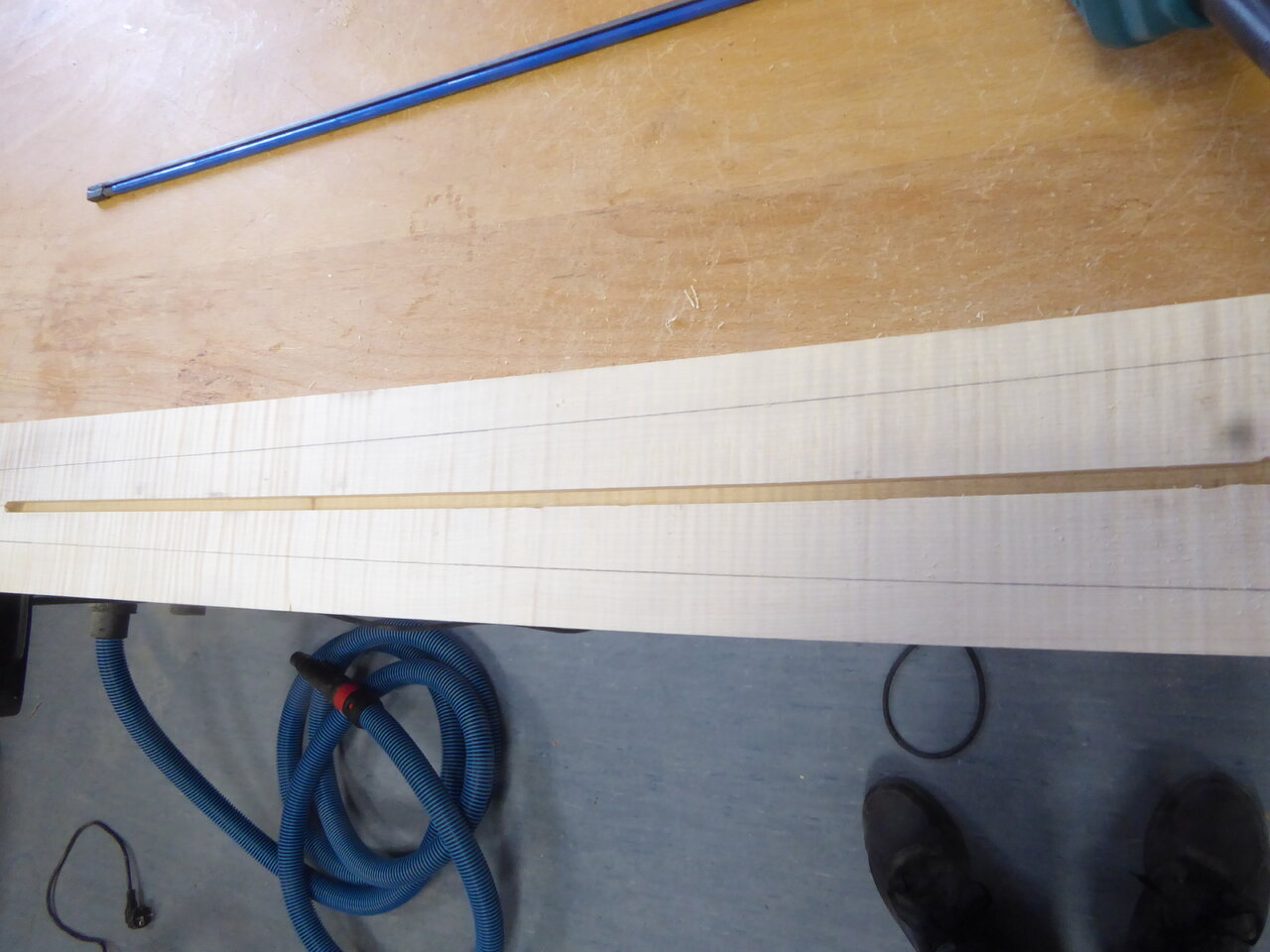

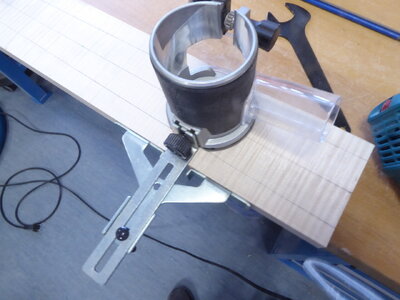

2. Kanal für Spannstab gefräst mit Kantenfräse

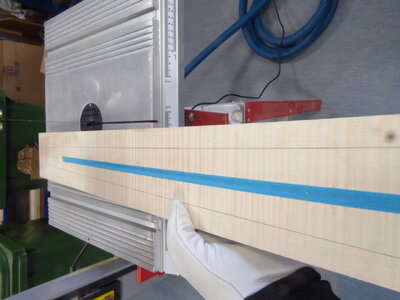

3. Hals ausgesägt mit Bandsäge

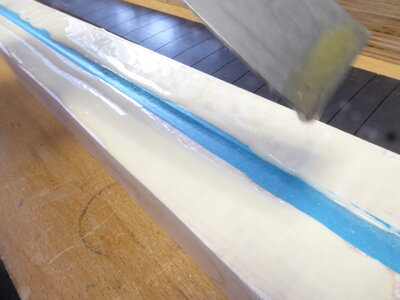

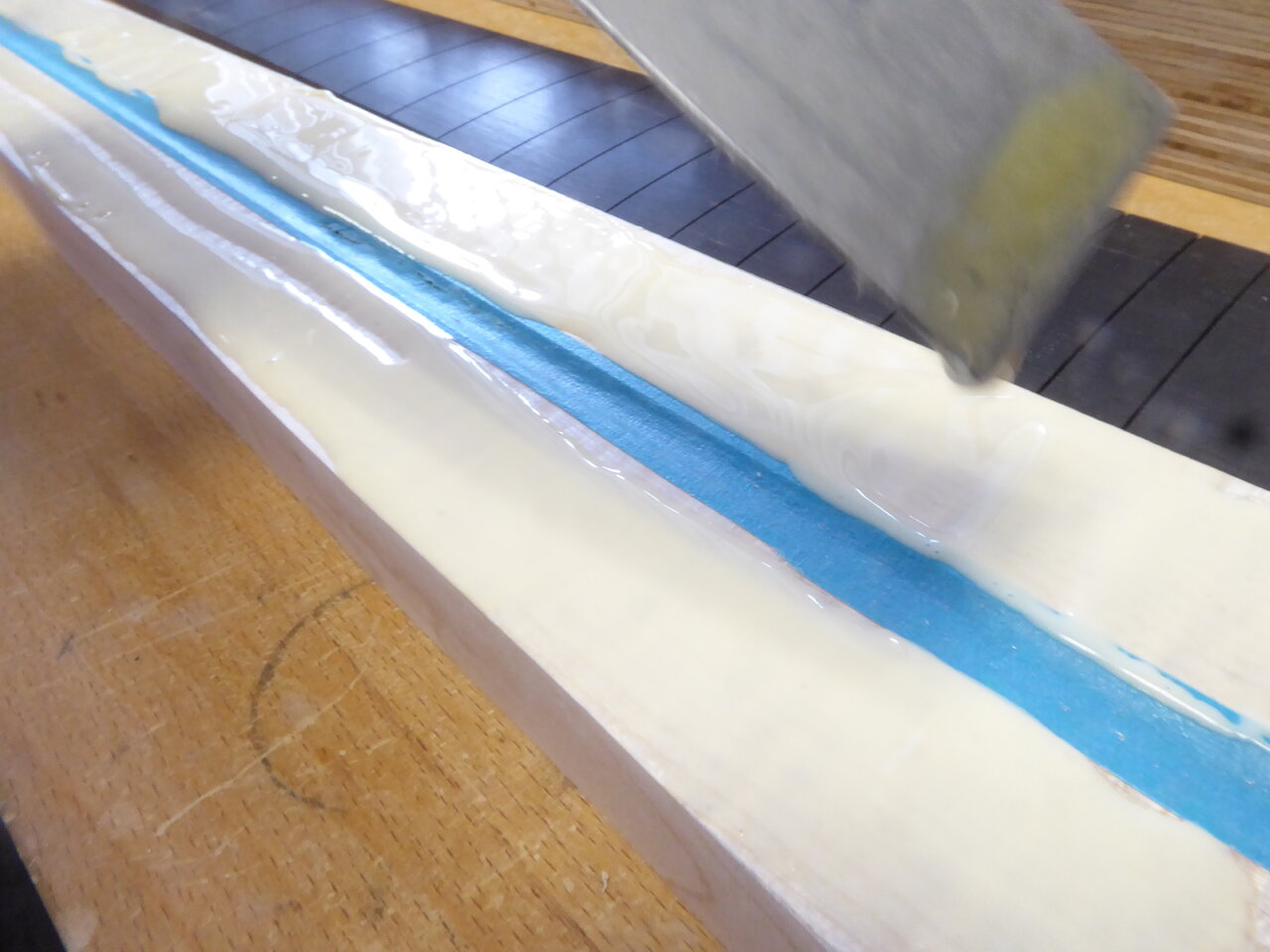

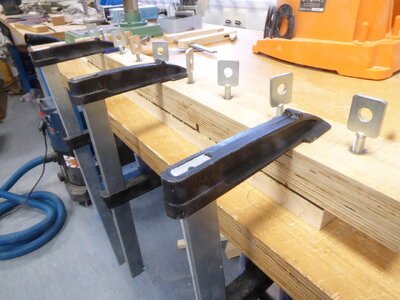

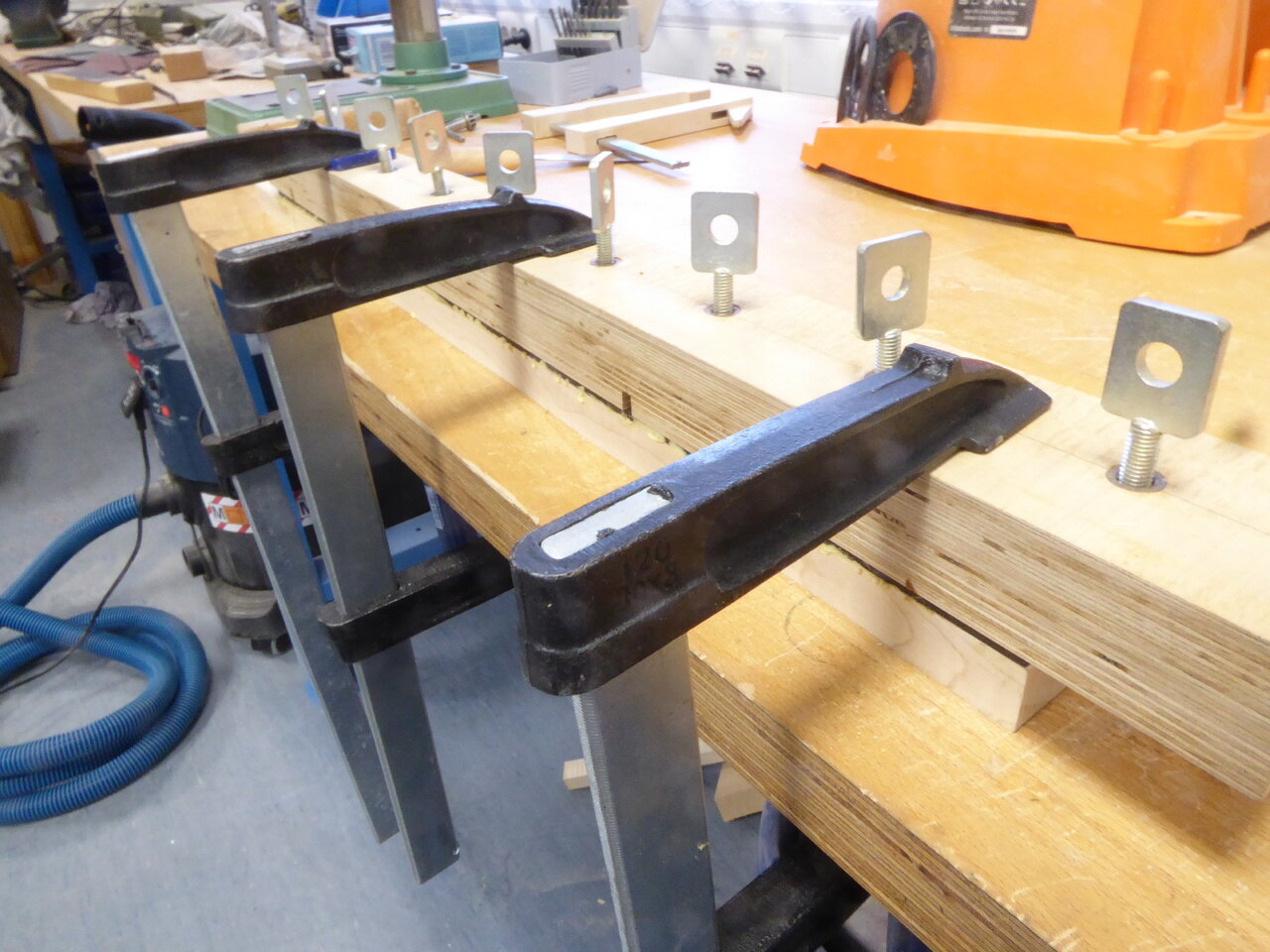

4. Griffbrett aufgeleimt und fixiert mit Griffbrettpresse von @Bjoern Rust


Anhänge

  • P1040403.JPG
    203,8 KB · Aufrufe: 141
  • P1040402.JPG
    128,3 KB · Aufrufe: 143
  • P1040401.JPG
    130,3 KB · Aufrufe: 137
  • P1040398.JPG
    163,8 KB · Aufrufe: 138
  • P1040397.JPG
    146,6 KB · Aufrufe: 141
  • P1040395.JPG
    144 KB · Aufrufe: 144
  • P1040394.JPG
    144,5 KB · Aufrufe: 137
  • P1040391.JPG
    114 KB · Aufrufe: 139
  • P1040386.JPG
    136,3 KB · Aufrufe: 138
  • Like
Reaktionen: Talentfrei, claudio, daphonque und 9 andere
  • #983
Was genau macht denn diese Konstruktion mit den Flügelschrauben?


  • #984
Was genau macht denn diese Konstruktion mit den Flügelschrauben?

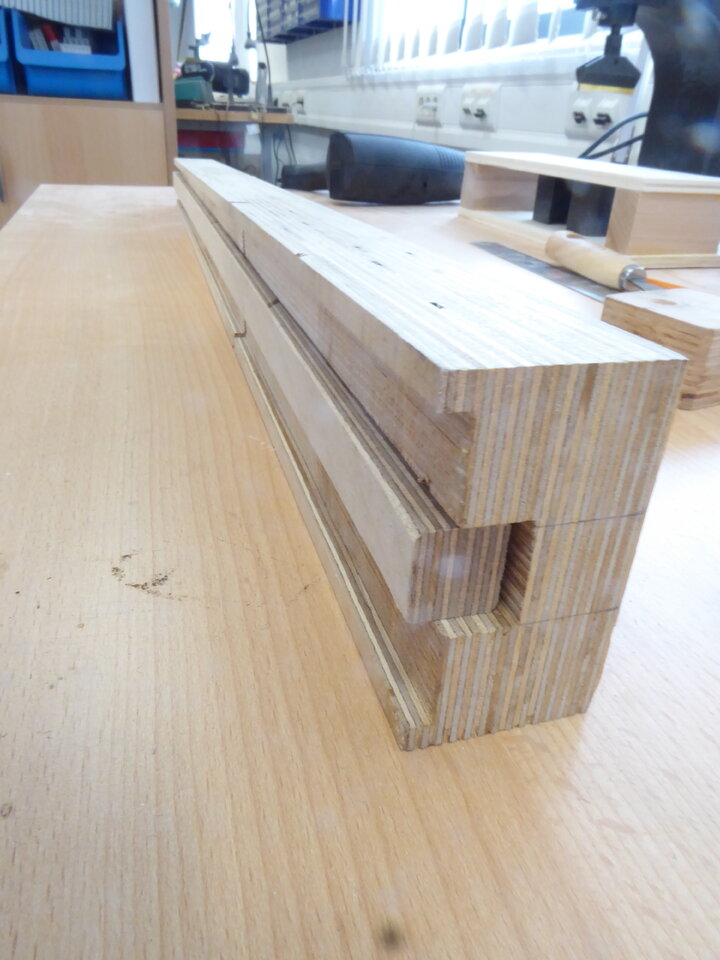

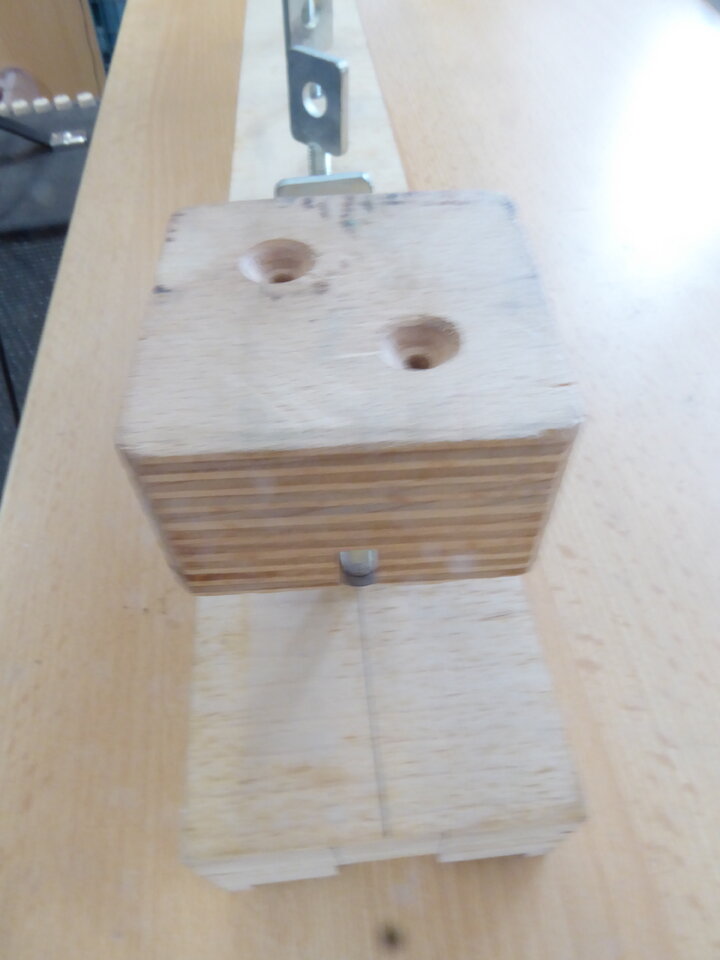

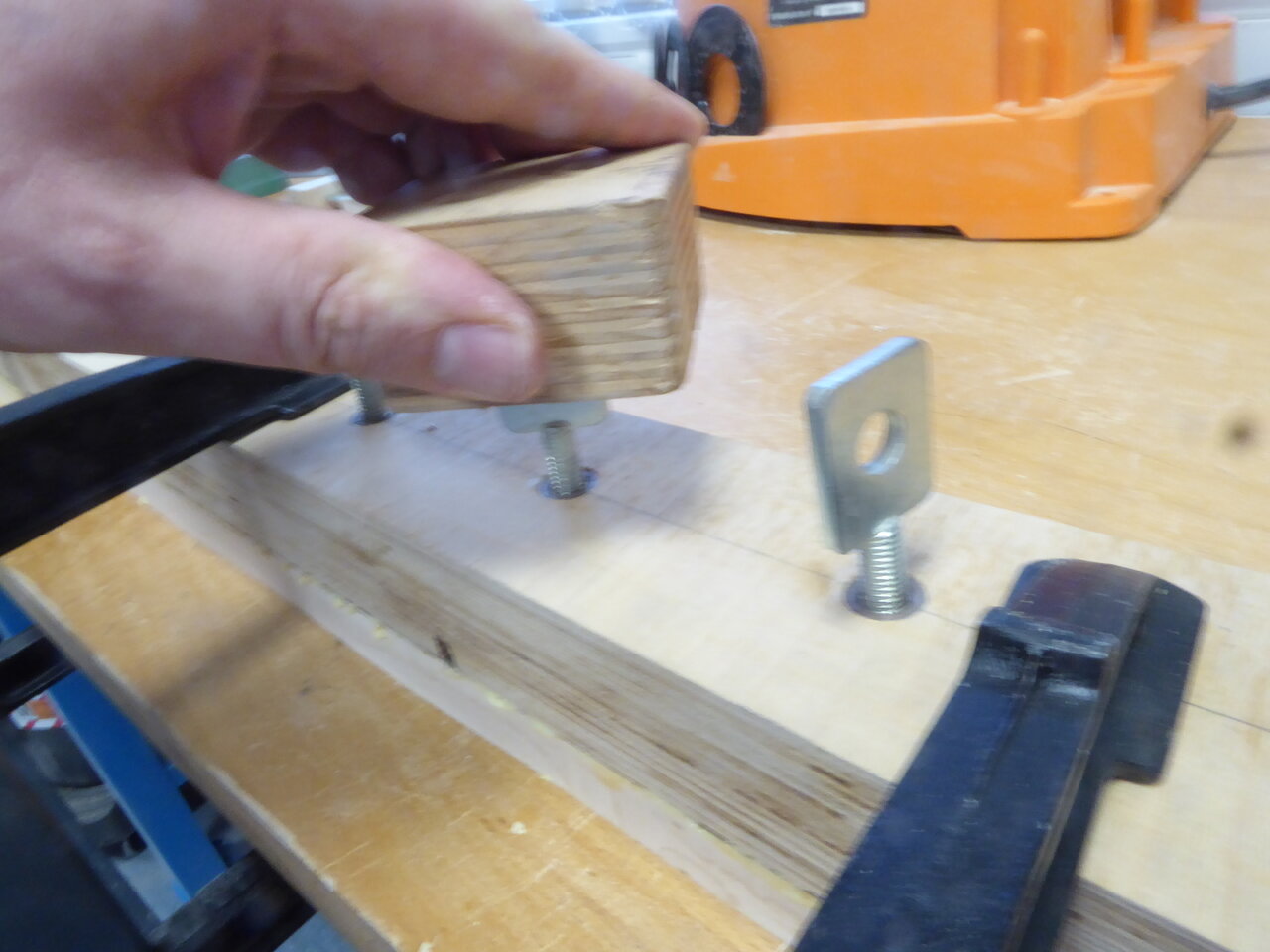

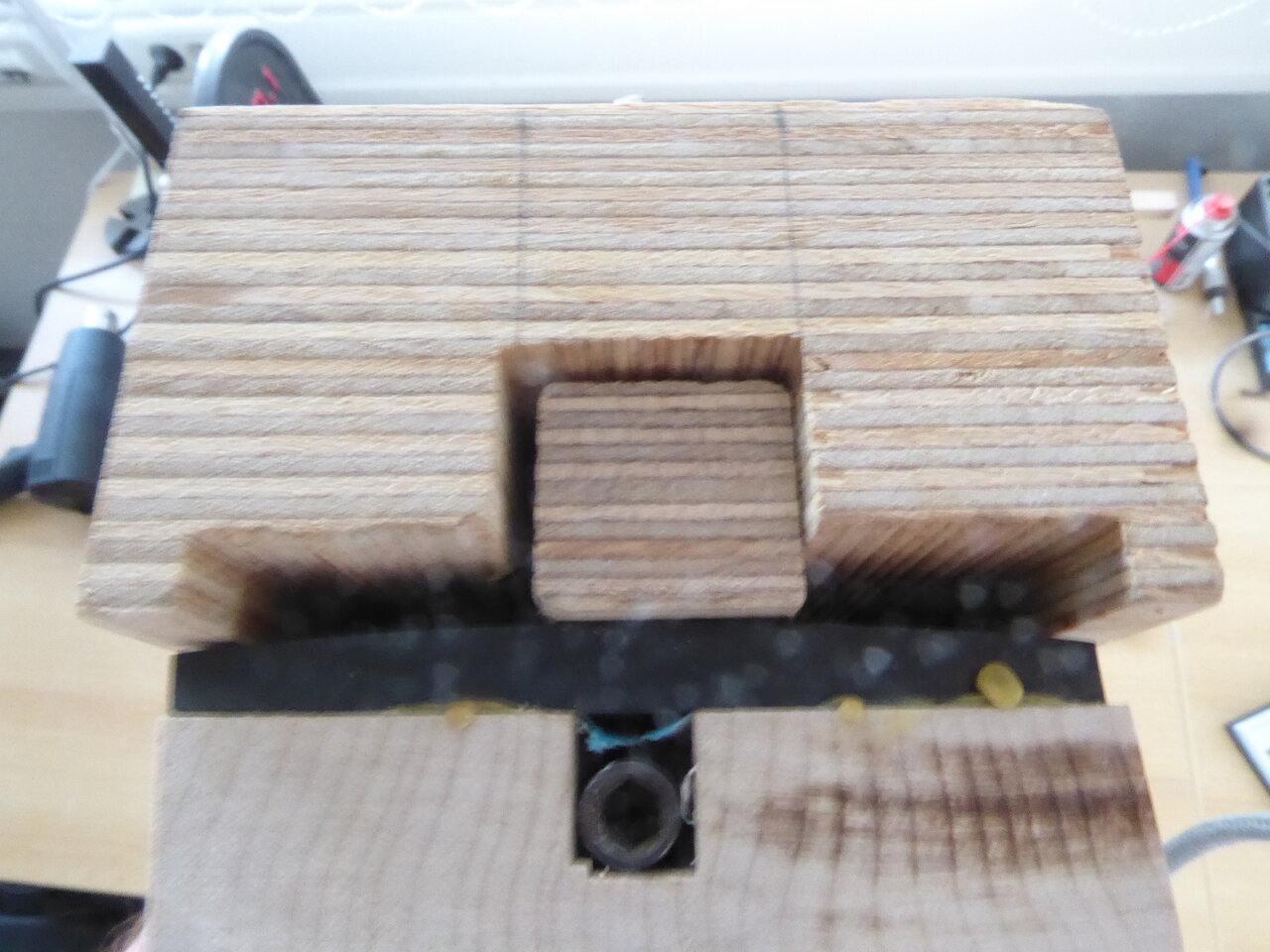

Mit der "Konstruktion mit den Flügelschrauben", der Griffbrettpresse von @Bjoern Rust, kann man beim Verleimen des Griffbretts auf den Halskantel eine flächige Pressung erzeugen.
Die beiden Außenseiten der Griffbrettpresse drücken auf die Außenseiten des Griffbretts. Mit den Flügelschrauben wird die mittlere Leiste auf die Mitte des Griffbretts gedrückt. In meinem Fall war das Griffbrett bereits gewölbt.
Anbei noch ein paar Bilder fürs Verständnis.


Anhänge

  • P1040406.JPG
    82,8 KB · Aufrufe: 133
  • P1040405.JPG
    98,2 KB · Aufrufe: 136
  • P1040404.JPG
    57,9 KB · Aufrufe: 134
  • P1040407.JPG
    166,8 KB · Aufrufe: 135
  • Like
  • Antwort hilfreich!
  • Gute Idee
Reaktionen: Talentfrei, claudio, daphonque und 6 andere
  • #985
Mit der "Konstruktion mit den Flügelschrauben", der Griffbrettpresse von @Bjoern Rust, kann man beim Verleimen des Griffbretts auf den Halskantel eine flächige Pressung erzeugen.
Die beiden Außenseiten der Griffbrettpresse drücken auf die Außenseiten des Griffbretts. Mit den Flügelschrauben wird die mittlere Leiste auf die Mitte des Griffbretts gedrückt. In meinem Fall war das Griffbrett bereits gewölbt.
Anbei noch ein paar Bilder fürs Verständnis.
Um mich nicht mit fremden Federn zu schmücken möchte ich erwähnen, dass die Griffbrettpresse im Buch "E-Gitarrenbau" von Martin Koch beschrieben ist (Seiten 142/143).

ISBN 3-901314-05-9

  • Like
Reaktionen: FourStringsOnly, crystalgreen, Bassphalanx und eine weitere Person
  • #986
Klingt nach einer Doktorarbeit für ein banales Problem, aber Koch ist mir beim Lesen in der Hinsicht auch schon aufgefallen. :D

  • Like
Reaktionen: FourStringsOnly
  • #987

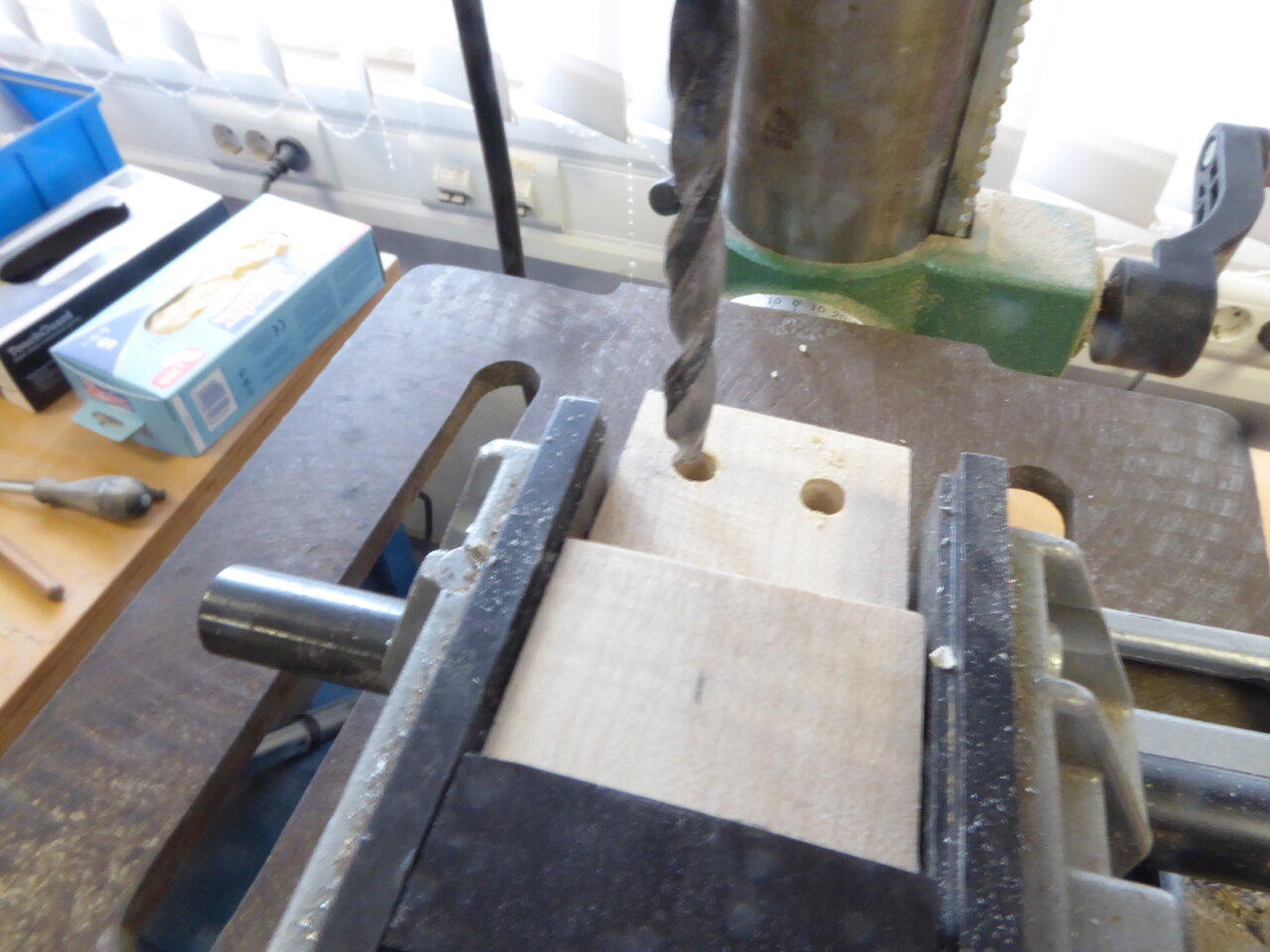

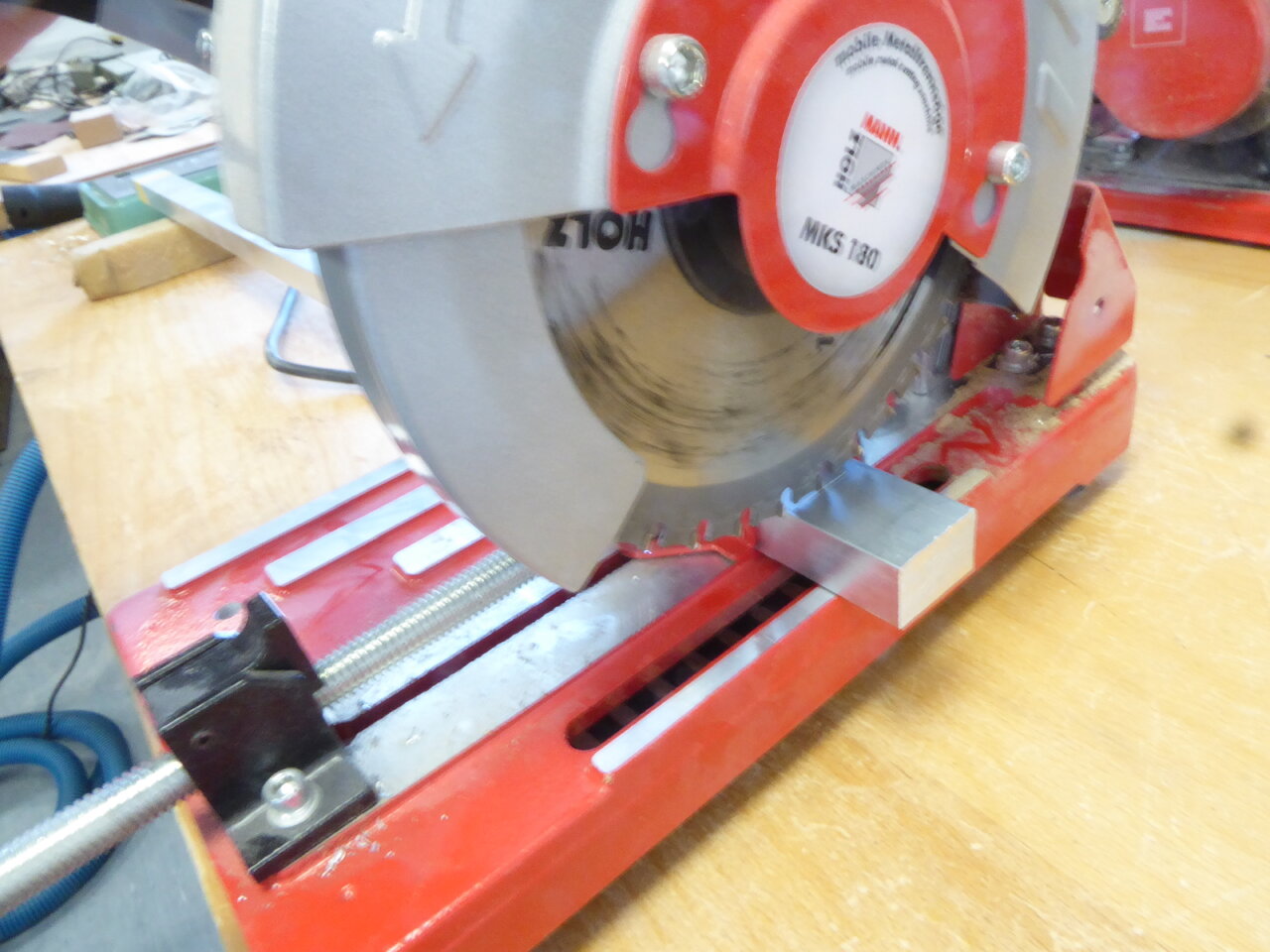

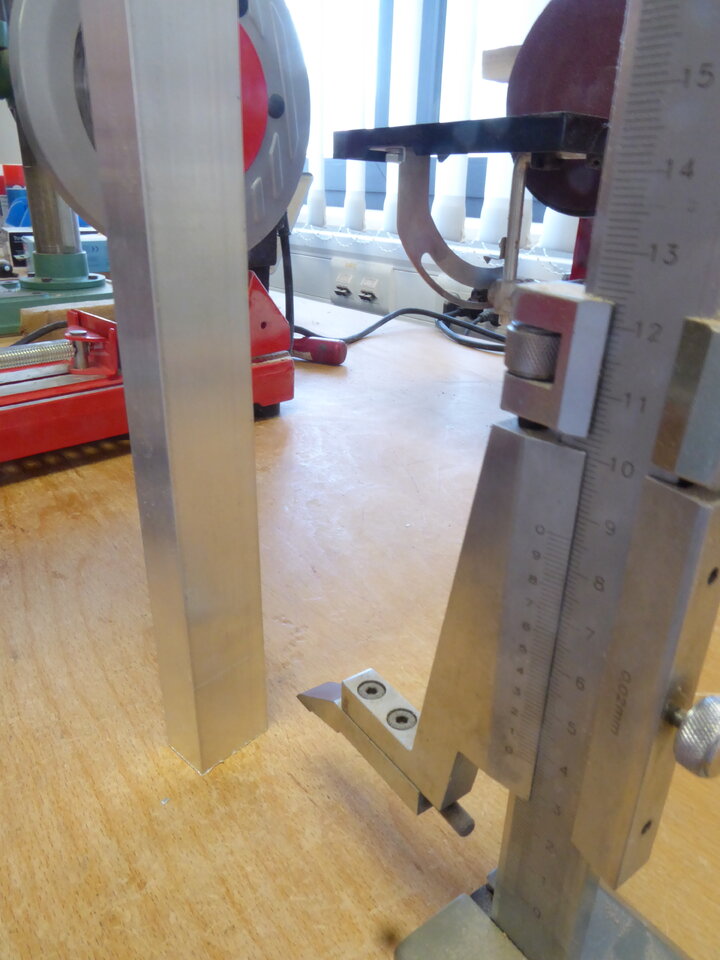

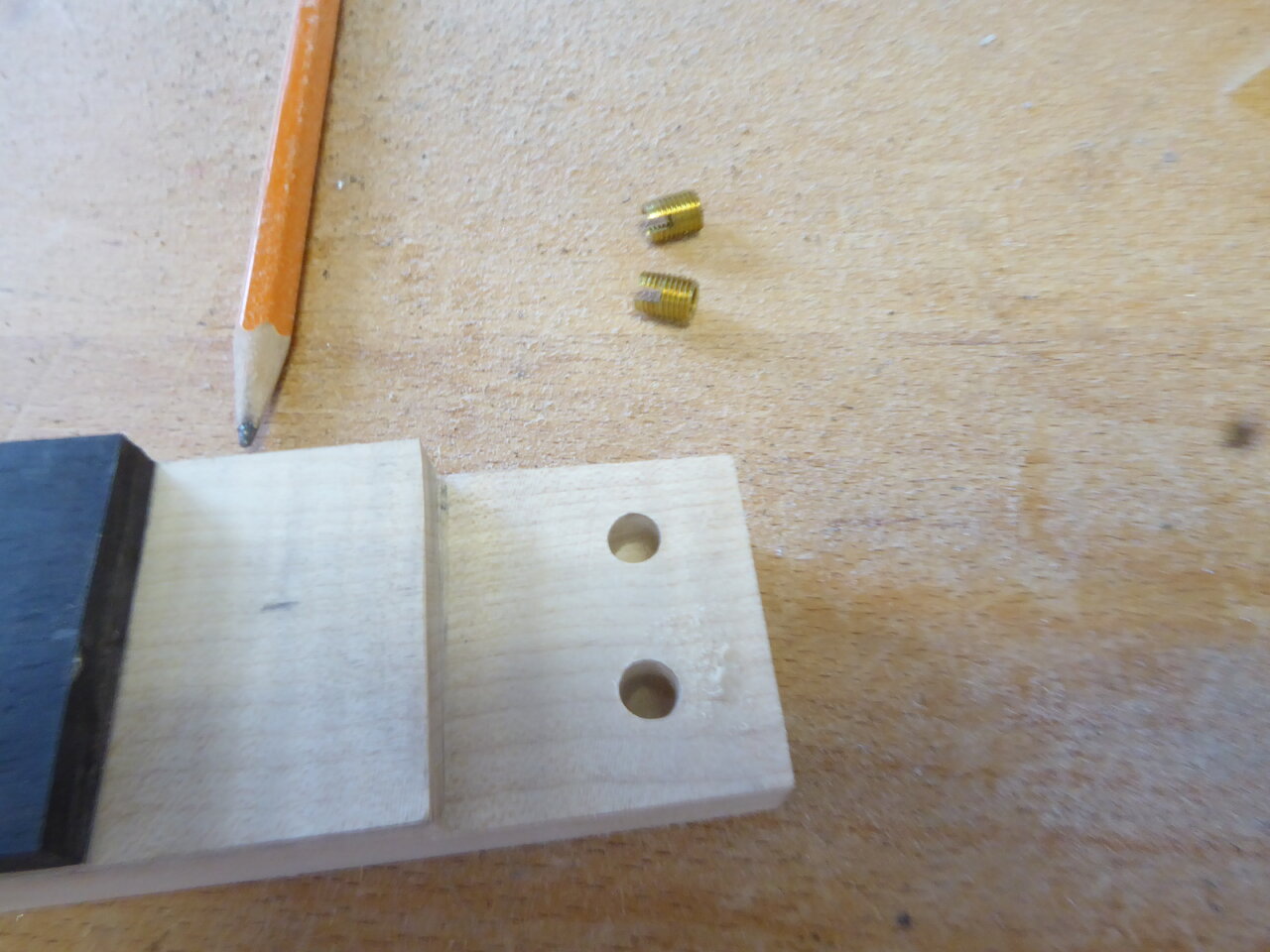

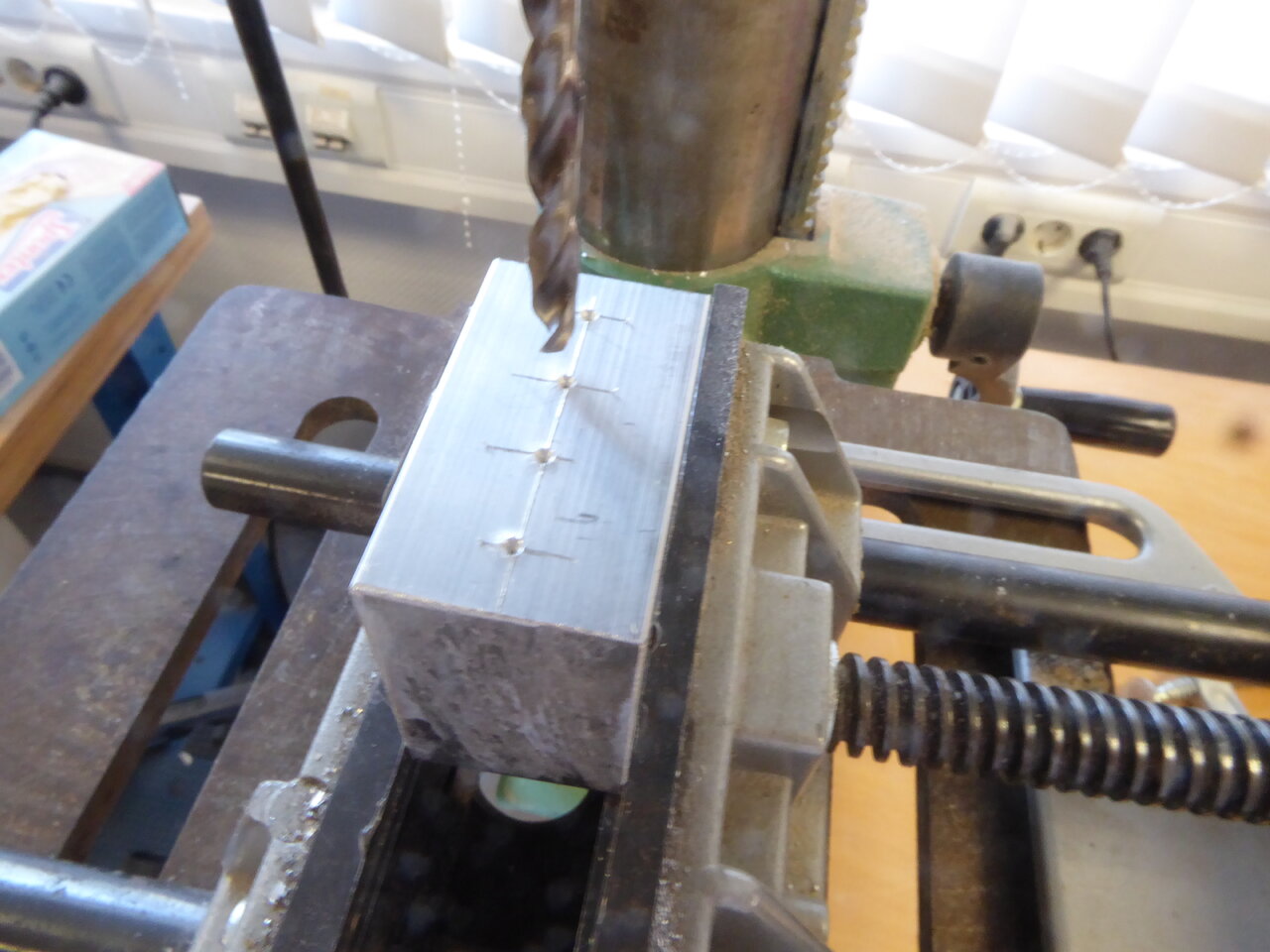

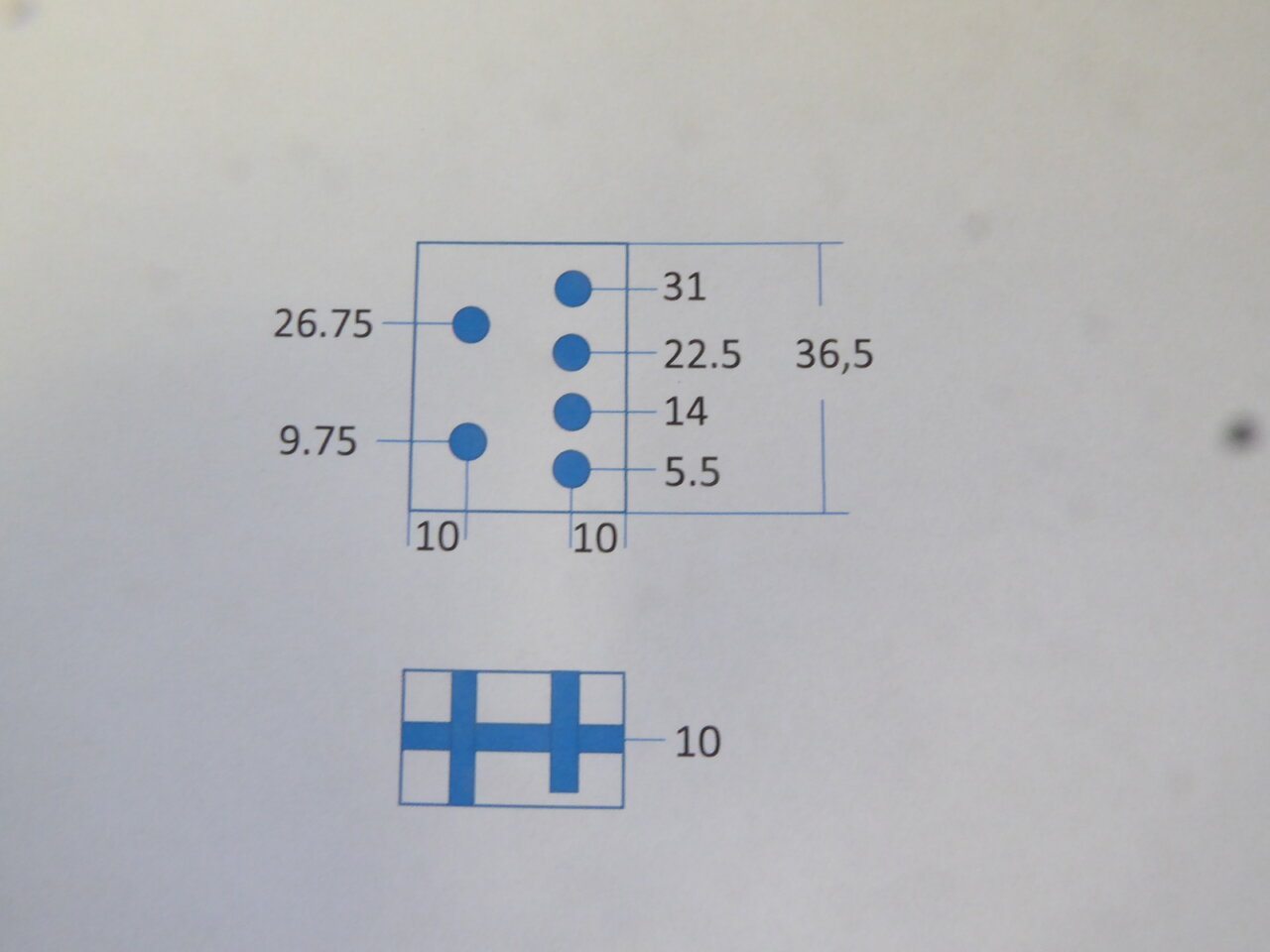

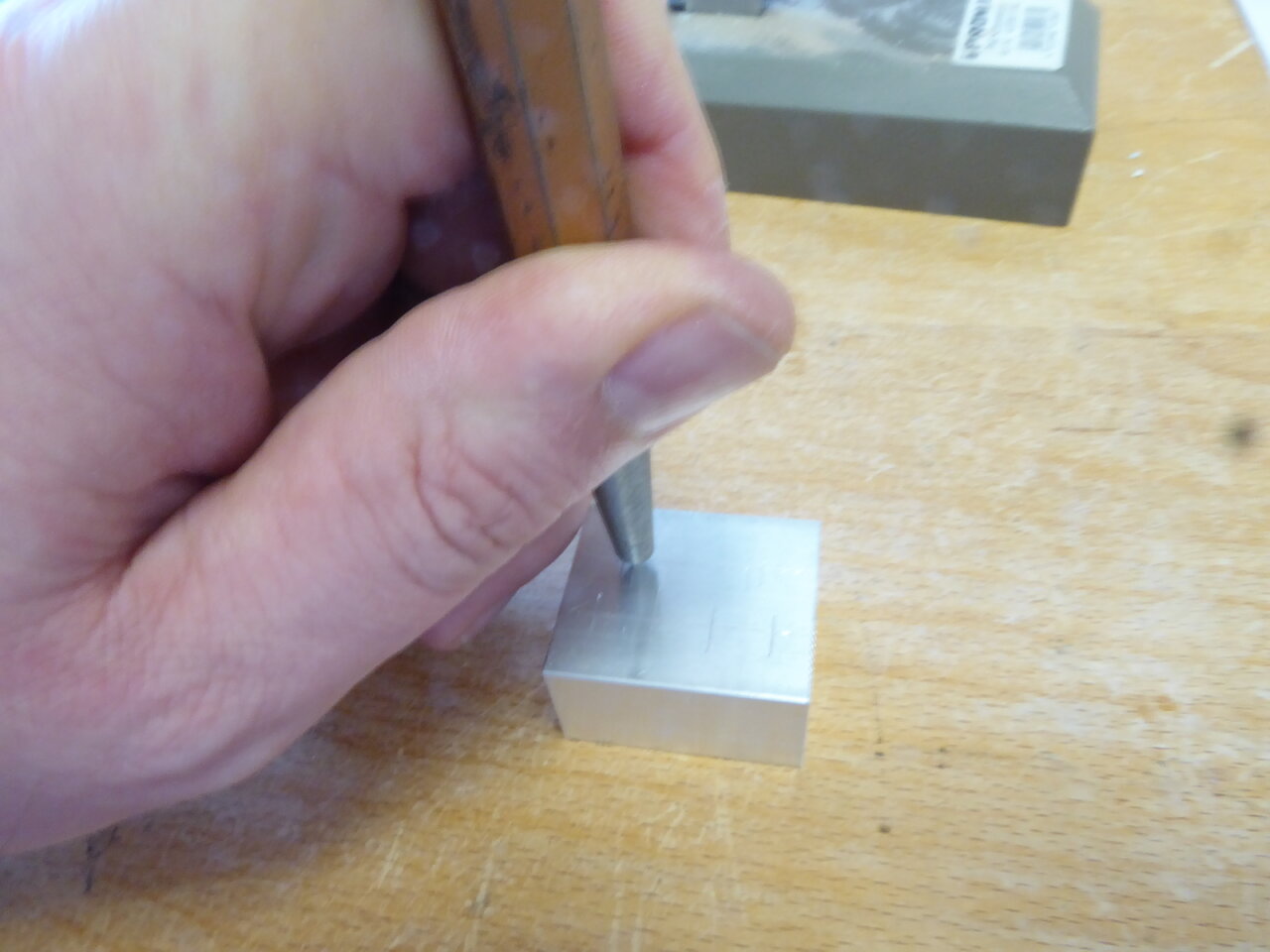

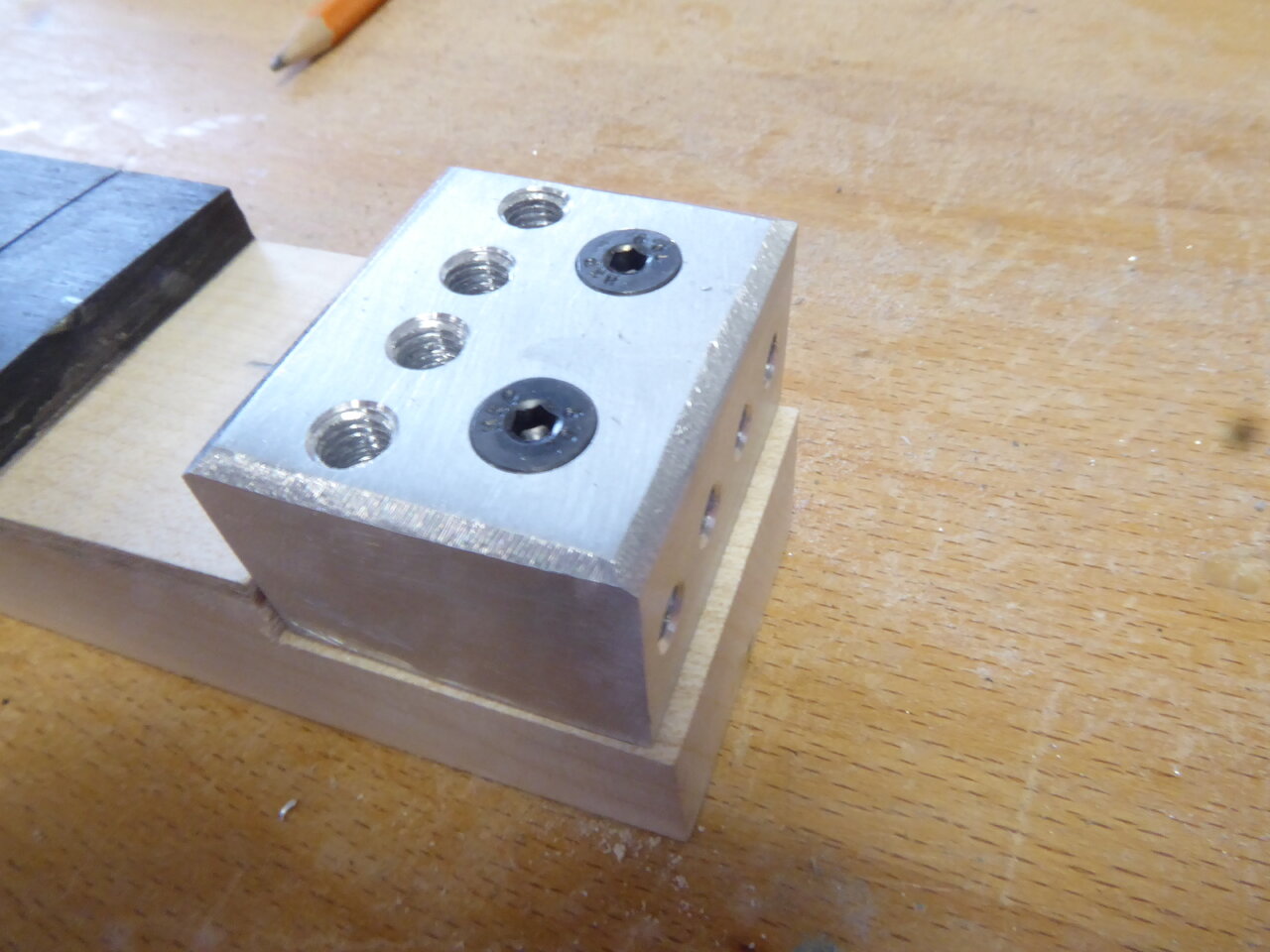

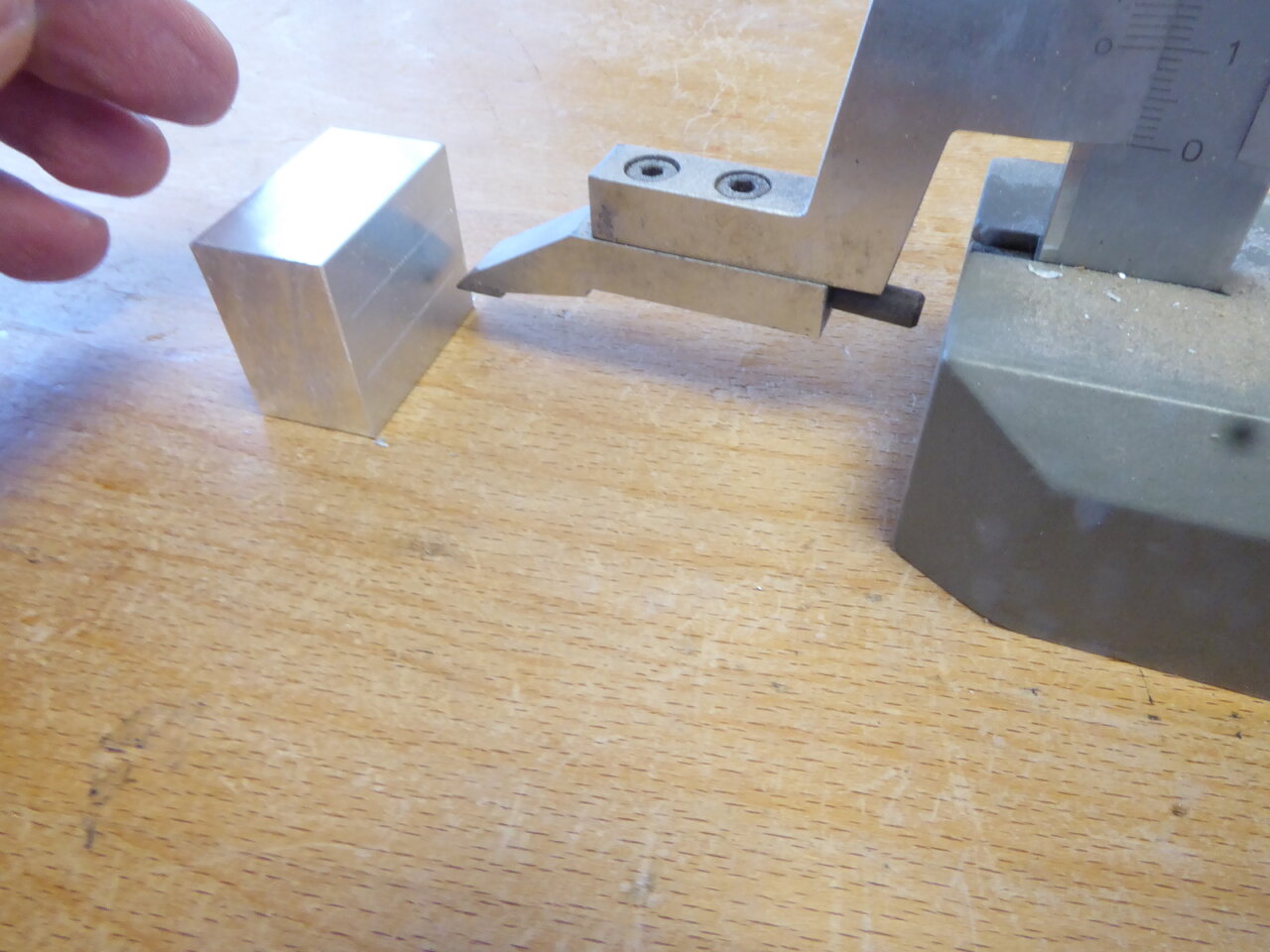

Nach einer längeren Schaffenspause habe ich heute den Saitenhalterblock gefertigt.

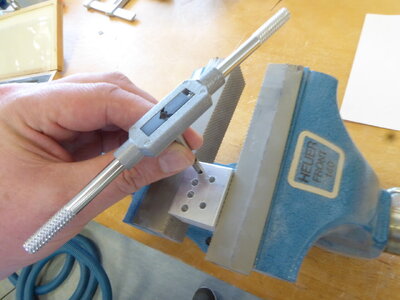

Zur Befestigung des Saitenhalterblockes am Hals habe ich wieder Rampa-Muffen verwendet.


Anhänge

  • P1040436.JPG
    151,1 KB · Aufrufe: 144
  • P1040435.JPG
    162 KB · Aufrufe: 146
  • P1040427.JPG
    155,2 KB · Aufrufe: 132
  • P1040424.JPG
    151,4 KB · Aufrufe: 140
  • P1040421.JPG
    114,4 KB · Aufrufe: 135
  • P1040419.JPG
    165,4 KB · Aufrufe: 138
  • P1040417.JPG
    174,3 KB · Aufrufe: 135
  • P1040416.JPG
    100,1 KB · Aufrufe: 139
  • P1040415.JPG
    62,1 KB · Aufrufe: 132
  • P1040434.JPG
    161,4 KB · Aufrufe: 146
  • Like
  • Wow
Reaktionen: KlaBa, Talentfrei, Bassphalanx und 9 andere
  • #988
Nach einer längeren Schaffenspause habe ich heute den Saitenhalterblock gefertigt.
Wer hat die Pause genehmigt:O!? Sie sei Dir aber gegönnt bei Deinem Tempo seit Anfang Dezember :great:. Aber dann gleich mehr als eine Woche und wir warten hier und sitzen auf dem Trockenen .... :D

  • Haha
Reaktionen: crystalgreen und FourStringsOnly
  • #989
Der Saitenhalter sieht von der Funktion her einwandfrei aus, nur das Design ist mir etwas zu Bauhaus...

  • Like
Reaktionen: Bassphalanx und FourStringsOnly
  • #990
Uff…

Das kriegst du doch bestimmt etwas ansehnlicher hin, oder? :confused:

Zuletzt bearbeitet:
  • Like
Reaktionen: Havingan und FourStringsOnly
  • #991
Zuletzt bearbeitet:
  • Like
Reaktionen: BassZwerg und Havingan
  • #992

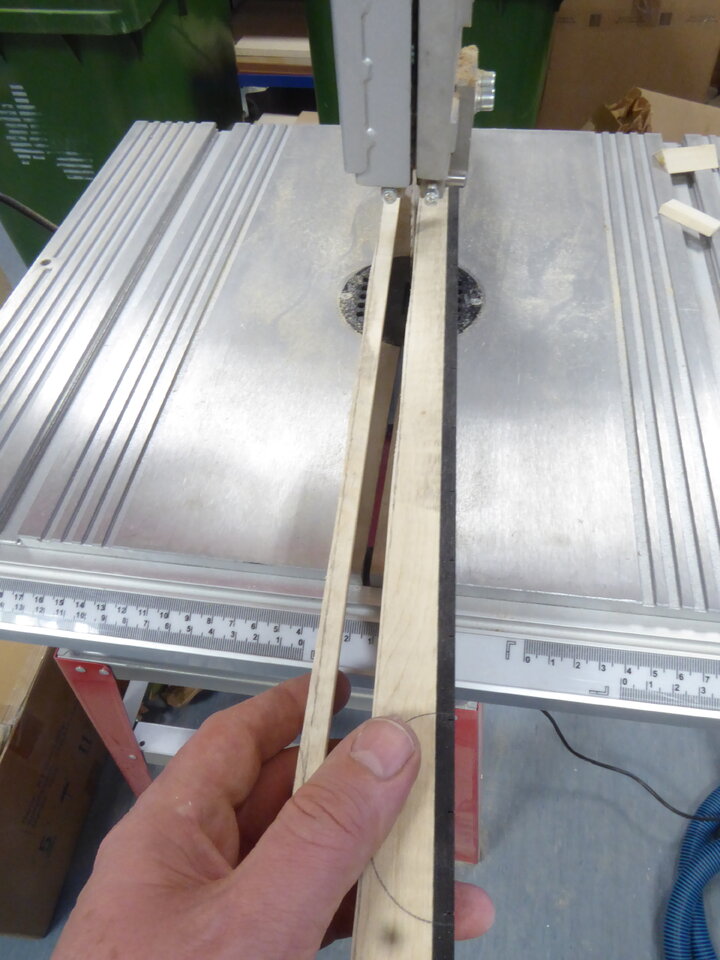

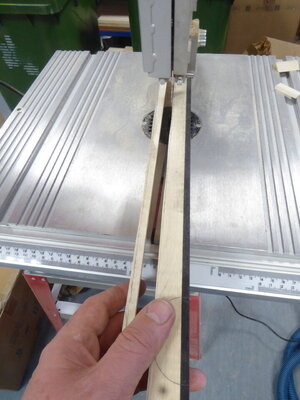

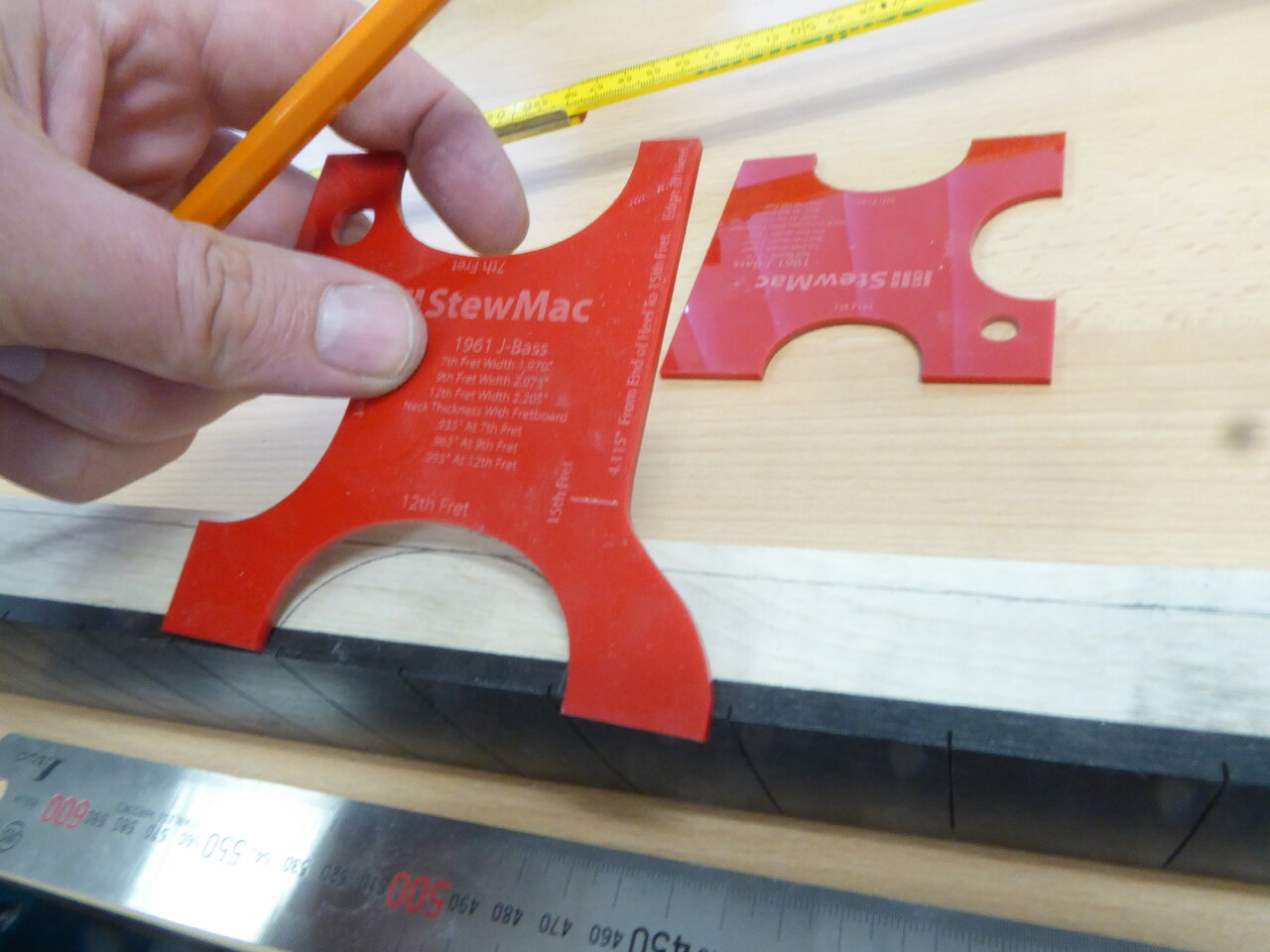

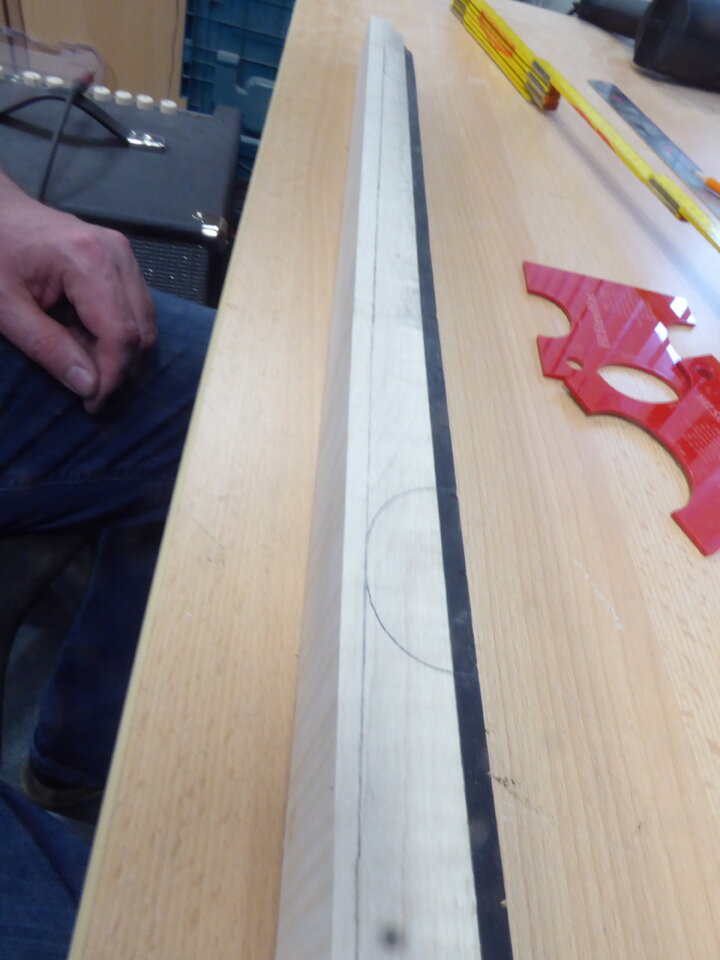

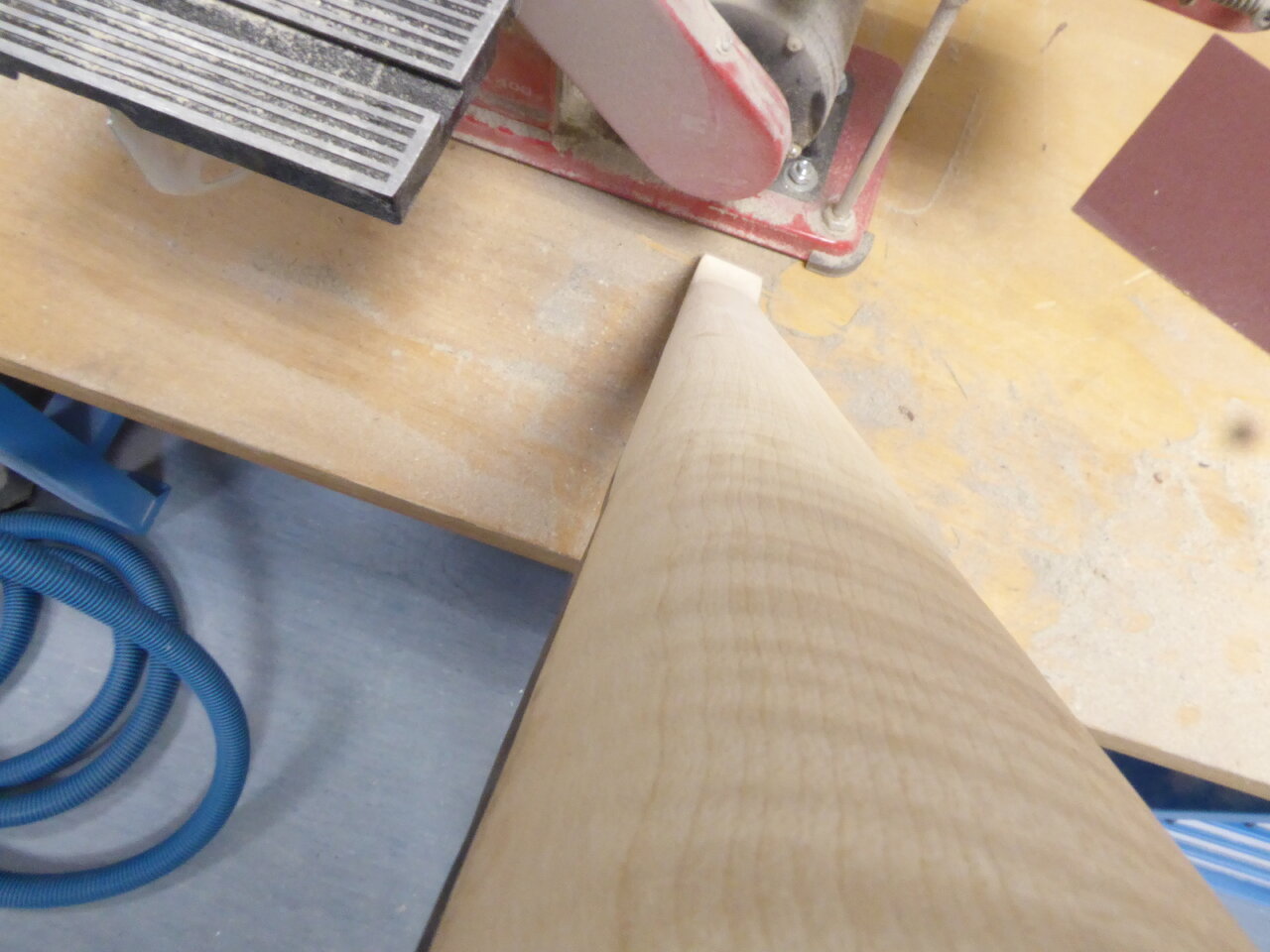

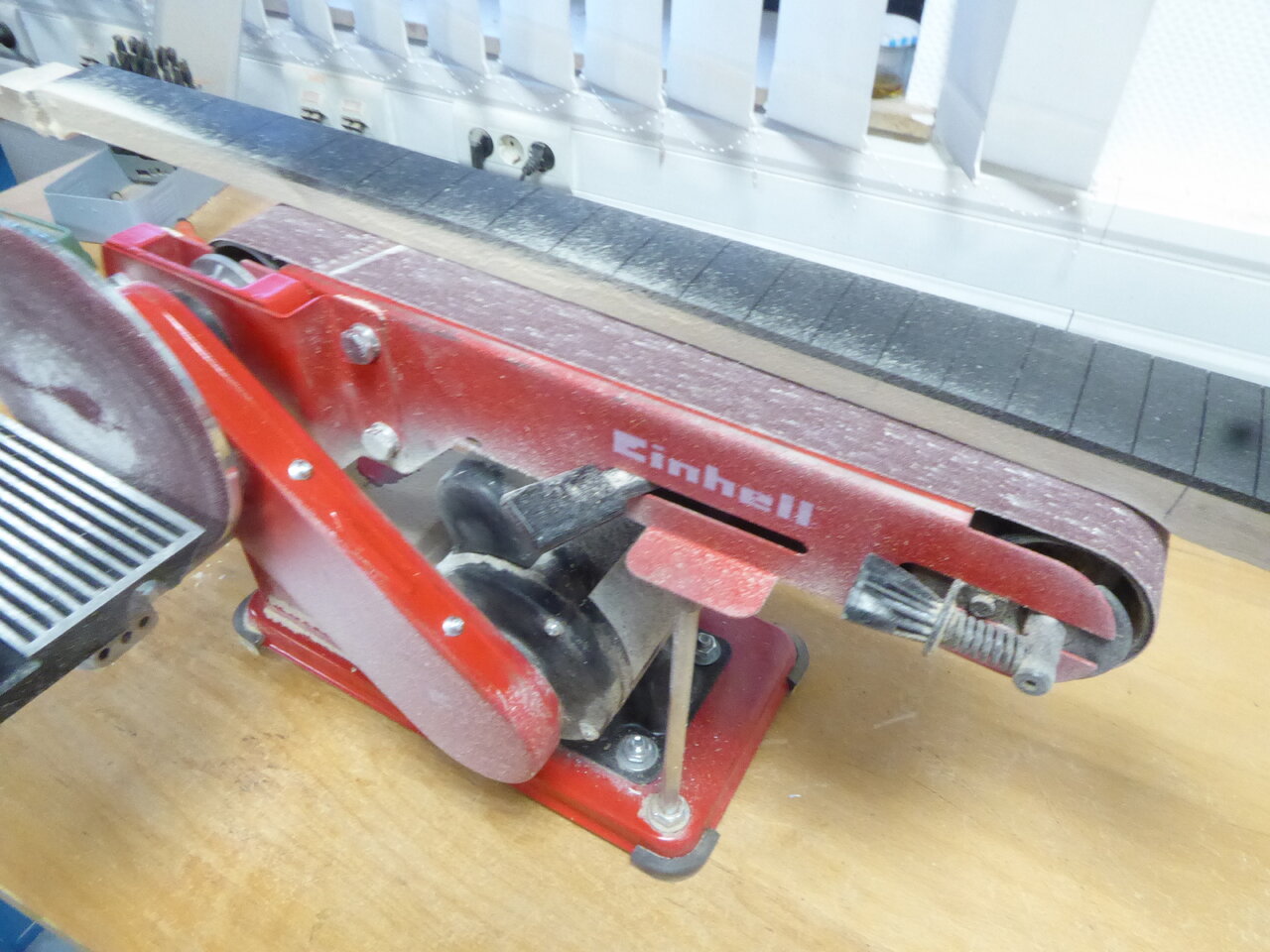

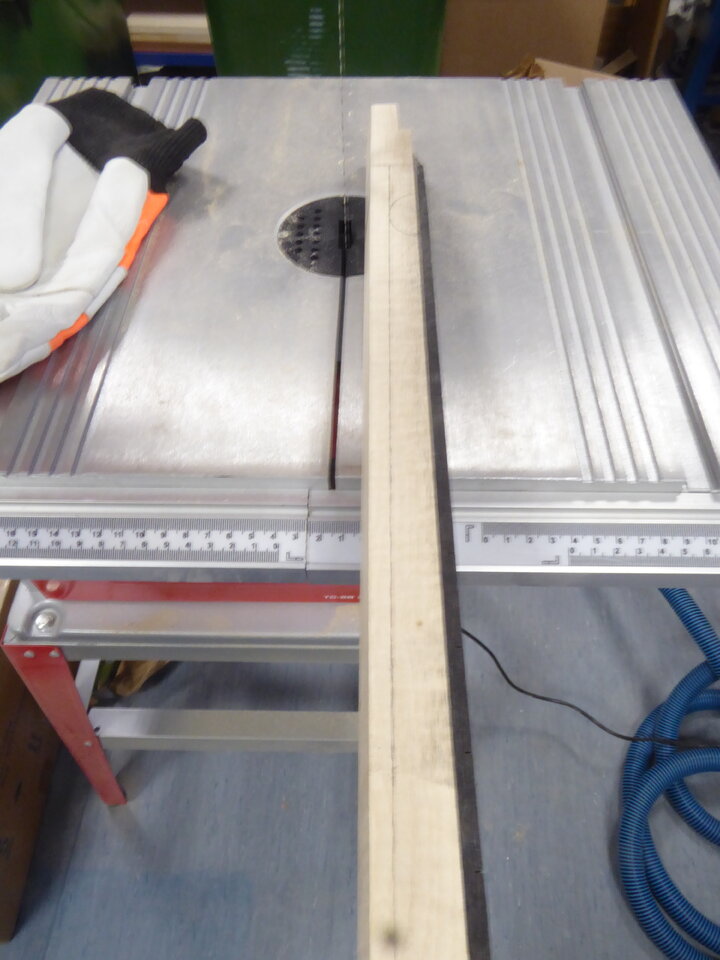

Heute Abend habe ich noch den Hals mit der Bandsäge ausgesägt und mit dem Bandschleifer von hinten konturiert.

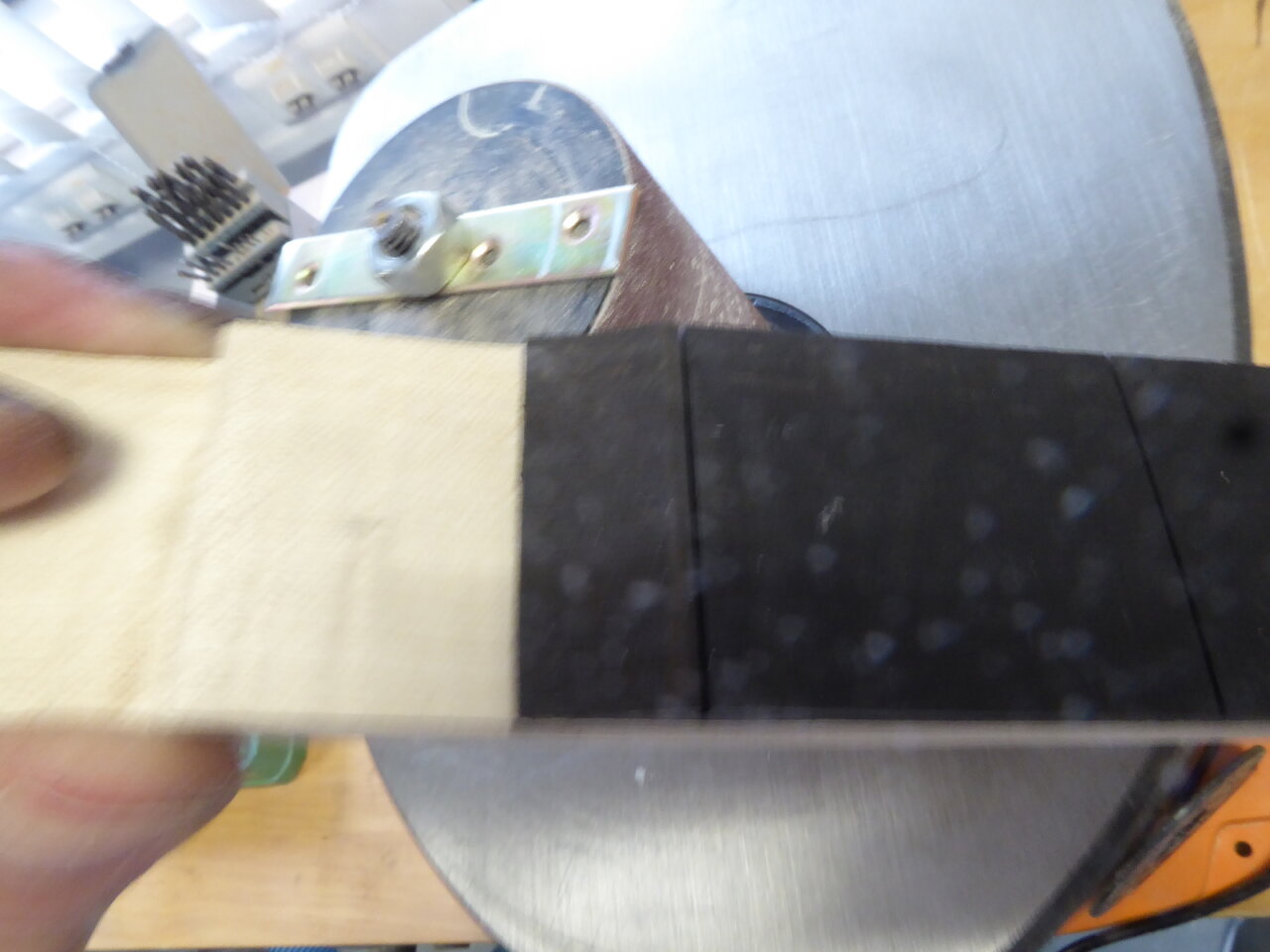

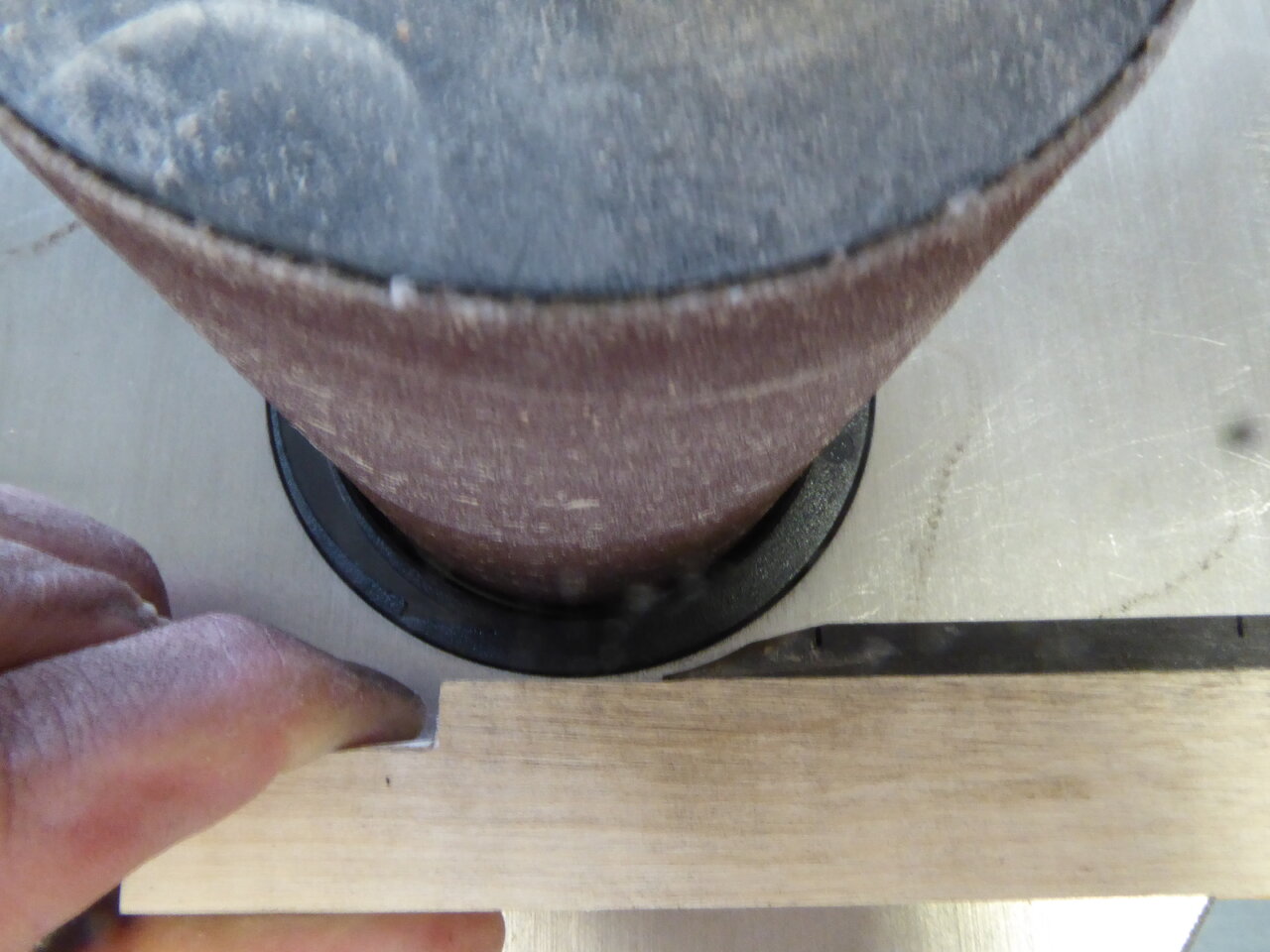

Mit dem Spindelschleifer habe ich dann noch das Griffbrett vor dem Nullbund abgerundet.


Anhänge

  • P1040438.JPG
    109,4 KB · Aufrufe: 118
  • P1040437.JPG
    145,1 KB · Aufrufe: 118
  • P1040444.JPG
    149,1 KB · Aufrufe: 113
  • P1040443.JPG
    196,4 KB · Aufrufe: 124
  • P1040442.JPG
    108,7 KB · Aufrufe: 118
  • P1040441.JPG
    91,6 KB · Aufrufe: 114
  • P1040440.JPG
    81,7 KB · Aufrufe: 116
  • P1040439.JPG
    139,7 KB · Aufrufe: 115
  • Like
Reaktionen: BassZwerg, Bass-Fred, Talentfrei und 7 andere
  • #993
Wer hat die Pause genehmigt:O!? Sie sei Dir aber gegönnt bei Deinem Tempo seit Anfang Dezember :great:. Aber dann gleich mehr als eine Woche und wir warten hier und sitzen auf dem Trockenen .... :D

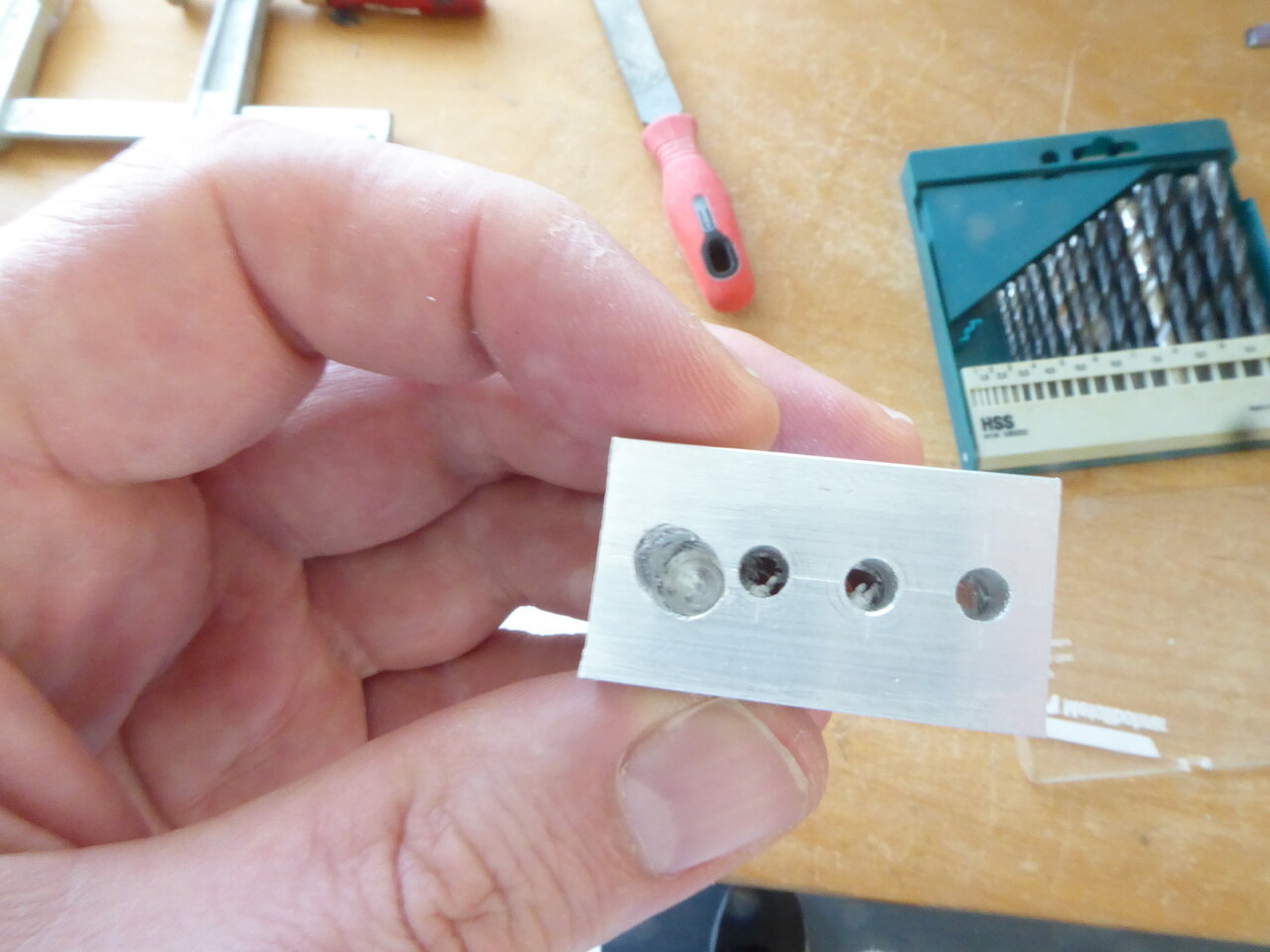

Die Pause war auch dem Umstand geschuldet, dass mir ein 4mm Bohrer beim Bohren des ersten Saitenhalterblocks abgebrochen war :bang: .
Beim Versuch das Bohrloch mit einem anderen Bohrer weiter zu bohren ist kläglich gescheitet. Da war der zweite 4 mm Bohrer auch noch hin.


Anhänge

  • P1040414.JPG
    134,5 KB · Aufrufe: 134
Zuletzt bearbeitet:
  • Wow
  • Antwort hilfreich!
Reaktionen: Bassphalanx, Havingan, claudio und 2 andere
  • #995
Krank sein hat auch Vorteile, zumindest konnte ich mich hier mal durchkämpfen. Respekt @FourStringsOnly was Du da innerhalb kurzer Zeit geschaffen hast. Schon mal was exotisches wie z. B. einen 8 Saiter gedacht? Oder kommt das erst nächsten Monat?

  • Like
  • Gute Idee
Reaktionen: crystalgreen, BassZwerg, FourStringsOnly und 2 andere
  • #996
Die Pause war auch dem Umstand geschuldet, dass mir ein 4mm Bohrer beim Bohren des ersten Saitenhalterblocks abgebrochen war :bang: .
Beim Versuch das Bohrloch mit einem anderen Bohrer weiter zu bohren ist kläglich gescheitet. Da war der zweite 4 mm Bohrer auch noch hin.
Sowas ist ärgerlich, das ist ja auch komplett verlaufen. War der Bohrer scharf genug? Mich erinnert das echt an früher, da gab es bei schlechter Aluminiumqualität manchmal solche Effekte, das in einem Werkstück unterschiedlich harte/zähe Stellen vorhanden waren, das geschieht durch Verunreinigungen, wenn sich in den Umformprozessen irgendwelche Legierungsbestandteile bilden, die die Homogenität des Werkstoffs stören. Eigentlich dachte ich, sowas gibts nicht mehr. Aber das sieht wirklich komisch aus. Hast Du Schneidöl verwendet und hat der Bohrer gequietscht?

  • Like
Reaktionen: BassZwerg, FourStringsOnly und Havingan
  • #997
Krank sein hat auch Vorteile, zumindest konnte ich mich hier mal durchkämpfen.
Ich hoffe, daß Du bald wieder gesund bist.

Respekt @FourStringsOnly was Du da innerhalb kurzer Zeit geschaffen hast.
Danke schön :great:.

Schon mal was exotisches wie z. B. einen 8 Saiter gedacht?
Also an einen 8 Saiter habe ich noch nie gedacht :confused:.
Irgendwann würde ich gerne einen Bass mit durchgehendem Hals bauen, habe aber immer noch zu viel Respekt davor.

Oder kommt das erst nächsten Monat?
Für nächsten Monat hat @BassZwerg schon Wünsche geäußert ;-) (5 Saiter Shortscale Headless mit Splitcoil-PU).

  • Like
Reaktionen: daphonque, crystalgreen, BassZwerg und 2 andere
  • #998
Sowas ist ärgerlich, das ist ja auch komplett verlaufen. War der Bohrer scharf genug? Mich erinnert das echt an früher, da gab es bei schlechter Aluminiumqualität manchmal solche Effekte, das in einem Werkstück unterschiedlich harte/zähe Stellen vorhanden waren, das geschieht durch Verunreinigungen, wenn sich in den Umformprozessen irgendwelche Legierungsbestandteile bilden, die die Homogenität des Werkstoffs stören. Eigentlich dachte ich, sowas gibts nicht mehr. Aber das sieht wirklich komisch aus. Hast Du Schneidöl verwendet und hat der Bohrer gequietscht?
Ich glaube der Bohrer war nicht scharf genug, außerdem hatte ich kein Schneidöl verwendet.
Gequietscht hat es nicht, aber der Saitenhalterblock wurde sehr, sehr warm.
Verlaufen ist das ganze erst, als ich versuchte mit einem weiteren Bohrer fortzufahren, obwohl ein Stück des ersten Bohrers noch im Bohrloch steckte :II.

  • Like
  • Antwort hilfreich!
  • Wow
Reaktionen: BassZwerg, Bassphalanx, PickNick und eine weitere Person
  • #999
5 Saiter Split Coil ist schwierig mit der Balance der unterschiedlichen Spulen. Klar gibt es Lösungen, aber es gibt auch Alternativen. Ich bin würde jetzt einen Lace Alumitone in den Ring werfen.

  • Antwort hilfreich!
  • Like
Reaktionen: Palas, BassZwerg und FourStringsOnly
  • #1.000
Heute habe ich die Halstasche mit der Oberfräse ausgefräst und den Hals mit Rampa-Muffen und metrischen Schrauben befestigt.


Anhänge

  • P1040473.JPG
    121,5 KB · Aufrufe: 162
  • P1040472.JPG
    140,9 KB · Aufrufe: 190
  • P1040470.JPG
    131,2 KB · Aufrufe: 172
  • P1040469.JPG
    116,3 KB · Aufrufe: 161
  • P1040468.JPG
    127,3 KB · Aufrufe: 183
  • P1040465.JPG
    140,1 KB · Aufrufe: 164
  • P1040463.JPG
    116,5 KB · Aufrufe: 190
  • P1040461.JPG
    126,7 KB · Aufrufe: 168
  • P1040458.JPG
    154,6 KB · Aufrufe: 164
  • P1040475.JPG
    108,2 KB · Aufrufe: 166
  • Like
Reaktionen: Basswort, claudio, KlaBa und 6 andere
