meinst du den Tube 5 oder ist das noch ne andere Kiste ?
Den da meinte ich:



Ist bis auf die Klangregelung baugleich mit dem Epiphone Valve Junior. Wie gesagt, einfach ne Endstufe mit einer EL84 wie ausm Röhrenradio und davor die beiden Systeme einer ECC83. Alles in "Standardschaltung". Vor der Endstufe dann beim GA5 das kastrierte Marshall-Tonestack auf einem eigenen Platinchen.

Hier der Schaltplan:

1707354408


An einer Stelle habe ich mich übrigens geirrt: nicht der Höhen- sondern der Bassregler ist bei dem Ding als Poti ausgeführt.

Man kann übrigens C3 weglassen. Erzeugt eine Stromgegenkopplung, klingt deutlich sauberer, vor allem mit dem Bass. Und natürlich kann man den Spannungsteiler R5/R7 weglassen. Dann kann man V1b übersteuern. Sollte dann auber auch tunlichst R5 durch ein Poti ersetzen, mit dem man das Ding leise halten kann.

Das wäre dann so ungefähr das, was @mucbass56 wünscht.

Ob man dann auch noch R5 und das EQ-Board durch einen Hiwatt-Tonestack mit dahinterliegendem Lautstärkepoti und Gitterableitwiderstand an der EL84 ersetzen kann, müsste man ausprobieren; das Hiwatt-Stack schluckt fast 30 dB an Pegel, das von Marshall nur so um die 20 dB. Hat im GA5 selbst m.E. wenig Sinn.

Noch was: die Kisten gabs auch als Head.

Zuletzt bearbeitet:
  • Antwort hilfreich!
Reaktionen: meisenknoedel, oldschool und Bass_Zicke

  • #1.282

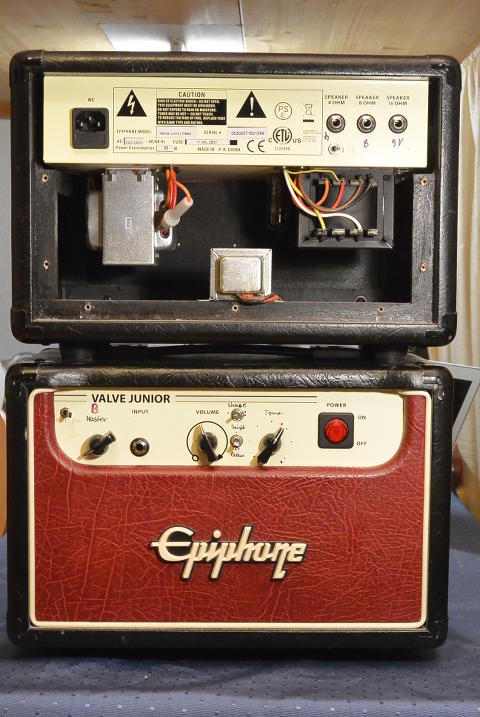

Meine Kistchen sehen übrigens so aus ... da ist noch ein bisserl mehr passiert, nicht zuletzt ein besserer Ausgangsübertrager (der alte steht zum Vergleich lose in der oberen Kiste).


  • Like
Reaktionen: meisenknoedel und Bass_Zicke
  • #1.283
mal ne eher allgemeine Frage: wenn man für recording die Endstufe mit draufhaben will, wie groß darf man dann den Lastwiderstand z.B. an der 8 Ohm-Wicklung machen, um auf der sicheren Seite zu bleiben? Da stört ein Speaker nämlich u.U. ganz schön... Oder ist das eher ne doofe Idee, weil bei geringerer Last die Spannung am AÜ steigt-was ich fast vermute?


  • #1.285
Nö, natürlich nicht. Die Sicherung befindet sich in der Buchse.

  • Antwort hilfreich!
  • Like
Reaktionen: meisenknoedel und Bass_Zicke
  • #1.286
mal ne eher allgemeine Frage: wenn man für recording die Endstufe mit draufhaben will, wie groß darf man dann den Lastwiderstand z.B. an der 8 Ohm-Wicklung machen, um auf der sicheren Seite zu bleiben? Da stört ein Speaker nämlich u.U. ganz schön... Oder ist das eher ne doofe Idee, weil bei geringerer Last die Spannung am AÜ steigt-was ich fast vermute?
Keine Ahnung. Aber ein 10W-Widerstand ist ziemlich klein und nicht allzu teuer, und man kann ihn zur besseren Kühlung am Chassis festschrauben. Was spricht dagegen, hier einen 8.2- oder notfalls 10-Ohm-Widerling zu nehmen?

  • Like
Reaktionen: meisenknoedel und Bass_Zicke
  • #1.287
wie groß darf man dann den Lastwiderstand z.B. an der 8 Ohm-Wicklung machen, um auf der sicheren Seite zu bleiben?
Im GA5 muss man da aufpassen, weil es keine Schirmgitterwiderstände gibt. Außerdem ist die Anodenspannung am Limit ... >300V.

Zuletzt bearbeitet:
  • Antwort hilfreich!
  • Like
Reaktionen: meisenknoedel und Bass_Zicke
  • #1.288
Im GA5 muss man da aufpassen, weil es keine Schirmgitterwiderstände gibt. Außerdem ist die Anodenspannung am Limit ... >300V.
Das ist ein klassisches Mistverständnis ;-) ; ich meinte Emi2 und Konsorten und habe eigentlch keinen Bock, eine 150W Heizung aus Widerlingen zusammenzubacken...

  • #1.289
Kann ich irgendwie verstehen. Für die fetten Widerlinge ist hinten am Chassis ja nichtmal genügend Platz.

Auch das Abschalten der oberen Anodensicherung bringt ja nicht wirklich was, weil das Ding dann immer noch sowas um die 30-40W produziert. Aber man bekommt schon mal nen Eindruck, wie die Endstufe unter einer Fehlanpassung klingt. Und das kann in bezug auf Deine Frage hilfreich sein. Spannungen messen kann man dann auch.

Aber das Thema Line-Out/Kopfhörer am dicken Röhrenamp ist tatsächlich nicht einfach.

  • Like
Reaktionen: meisenknoedel und Bass_Zicke
  • #1.290
Hallo zusammen, v.a. @beate:

Zur SG-Problematik habe vor längerer Zeit in den Untiefen des www einen Aufsatz über die Generalsanierung eines EMI II gesehen.
Da ist sogar sauber abgebildet, wie auf der EL34 Platine 2 SG-Widerstände untergebracht werden und ohne die Spannung für die ECC81 anzufassen. Schaut auch plausibel und Betriebssicherheit aus.

Zum #1281: danke für den Hinweis auf die Simpel Klangregelung aus dem Epiphone. Auf der Fender-Basis hat ja auch HK im 5W Bassmaster was gebastelt. Möglichkeiten gibt's da viele. Die Senke ist dann basstypisch eher bei 350-400Hz, was ich pers favorisiere.

NB: auch die beim Imperator in der Klangregelung eingesetzten R und C (gegenüber Emi und Bassking) haben die Mittensenke nach unten wandern lassen.
Bei ein paar Bigbandproben mit dem Bassking T hat sich das positiv bemerkbar gemacht.

Fortsetzung:
Zwischenzeitlich habe ich 2 Favoriten genauer analysieren können:
Bei einem weicht die Soundschaltung mit dem Drehschalter links deutlich von den Serien ab, für die die Schaltpläne frei verfügbar sind.
Interessant: die klingt für mich deutlich musikalischer und nicht so spitz als die auf Höhen getrimmte Serienschaltung. - Wohl für Gitarristen?
Beide Amps sind im Originalzustand....

Zuletzt bearbeitet:
  • #1.291
Der Favorit wurde ja eh als Gitarrenamp beworben. Deshalb ja auch das Tremolo ... Leute, die Shadows und sowas spielen, brauchen sowas ja dringend.

Zu den Tonestacks:

Hier kann man auch mal mit den Werten rumspielen und natürlich unterschiedliche Varianten der Topologie studieren: https://tonestack.yuriturov.com/

Was ich mir auch vorstellen könnte und vielleicht auch mal umsetze (wenn ich wieder halbwegs hören kann; "Opfer" wäre dann wohl der G-2000): eine PI-Einknopfklangregelung mit passend festgelegter und ggf schaltbarer Senke. Und dazu eine mehrstufig schaltbare Bassabsenkung über die Kopeelkondensatoren a la Orange.

BTW: dessen Kuhschwanz und auch der der Ampegs wären vielleicht auch einen Blick wert. Wenn man Kuhschwanz für den Bass mag.

  • Like
Reaktionen: mucbass56 und Bass_Zicke
  • #1.292
Mal die Git-Basskings.


Anhänge

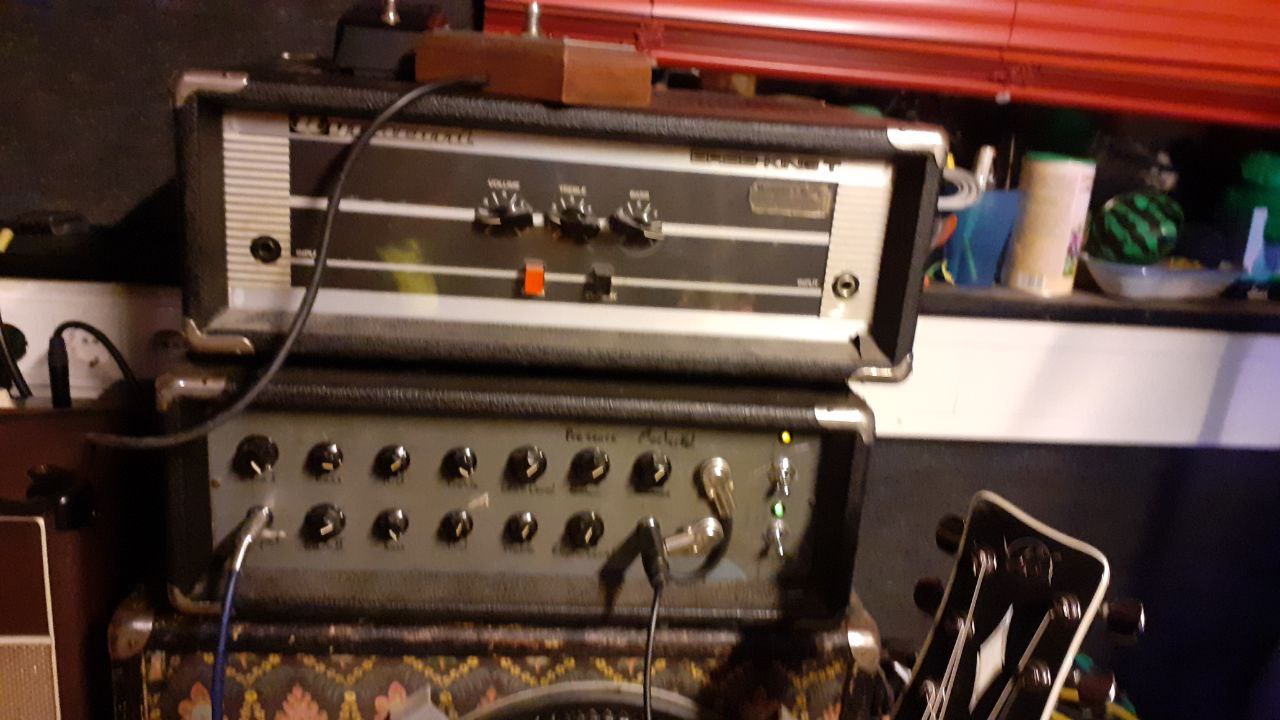

  • Dynacord-Basskings_2026-02-02_21-05-56.jpg
    125,7 KB · Aufrufe: 22
  • #1.293

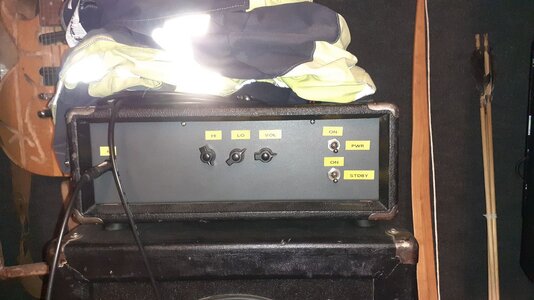

Und der Imperator. Man sieht, 2x Frontschaden, dann nach Geschmack umgebaut. Nur der eine Bassking ist frontmäßig noch original.Sind alle Werkstattleichen gewesen. Damals hat mir mein Chef sie einfach aufs Auge gedrückt. Nimms mit oder ab in den Müll. Nuja, ich bin mit ihrer Performance sehr zufrieden. Ne Frontplatte und ihr Aussehen juckt mich nicht. Das Innenleben muss stimmen. Funktion muss stimmen.
Shit, damals war ich noch jung und Geld war knapp. Ca 30 Jahre her. Seither messe ich die Leistungsfähigkeit vergleichbarer Röhrenamps immer an diesen. Zu den Endstufenplatinen: die Leiterbahnen zu den SG-Anschlüssen wurden schon damals aufgetrennt und jeweils ein 1K/5W-Metalloxid-Widerstand eingelötet. Für heute genug geschriftet :-)


Anhänge

  • Dynacord-Imperator-2026-02-02_21-03-44.jpg
    141,8 KB · Aufrufe: 26
  • Like
Reaktionen: meisenknoedel
  • #1.294
Noch dazu: die 2k2/5W-Betonbunkerwiderstände für Siebung Anodenspannung zu SG-Spannung hab ich schon damals mit ner 1H/100mA-Drossel ersetzt. Gabs auf der HAM-Radio für 5 DMark/Stück. Wäre heute 2€50. Bei Hammond heutzutage so um die 15-20€.

  • Like
  • Antwort hilfreich!
Reaktionen: meisenknoedel und mucbass56
  • #1.295
Hab den Verschenk-Emi grad aus dem Keller geholt. Ich muss sagen,der sieht besser aus als ich dachte. Wird dennoch verschenkt. ;) Die anderen hatten Geschichte mit mir in vielen Bands, der hier war einfach nur Backup. Haben ist besser,als brauchen.Alle paar Jahre mal eingeschaltet, gespielt,dann zurück ins Lager. Einmal geöffnet, kam das alte Fieber in milder Form wieder zurück. Am Liebsten würde ich jetzt sofort "Maßnahmen" ergreifen. ;D So What. Meine Ersteinschätzung bei meinem Verschenkpost ist wohl etwas hochkalkuliert gewesen. Vorsicht ->Mutter->Porzellankiste = versprich nicht das Blaue vom Dixi,äh Himmel. Für ne vernünftige Funktion sollte man hier gut mit viel Kontaktspray und Kontaktwäsche für die Potis klarkommen. Wer die Sand-Vorstufe mag, sollte auf jeden Fall die Elkos austauschen. Nach 50 Jahren sind die ziemlich retardiert/vertrocknet. Die Widerstände tauschen,allein wg Rauschen.Dazu : sich noch ne Rolle SN60/Pb40-Lot besorgen. Mit modernem,bleifreiem Lot wird das sonst ein Krampf auf den alten Platinen.
Hmm.. ich überleg grad,ob ich die Endstufenplatine überarbeite und daraus ein "HowTo" mache.
Also so was wie Ausbau der Platine, SG-Widerstände rein, G1-Trimmer tauschen etc.


Anhänge

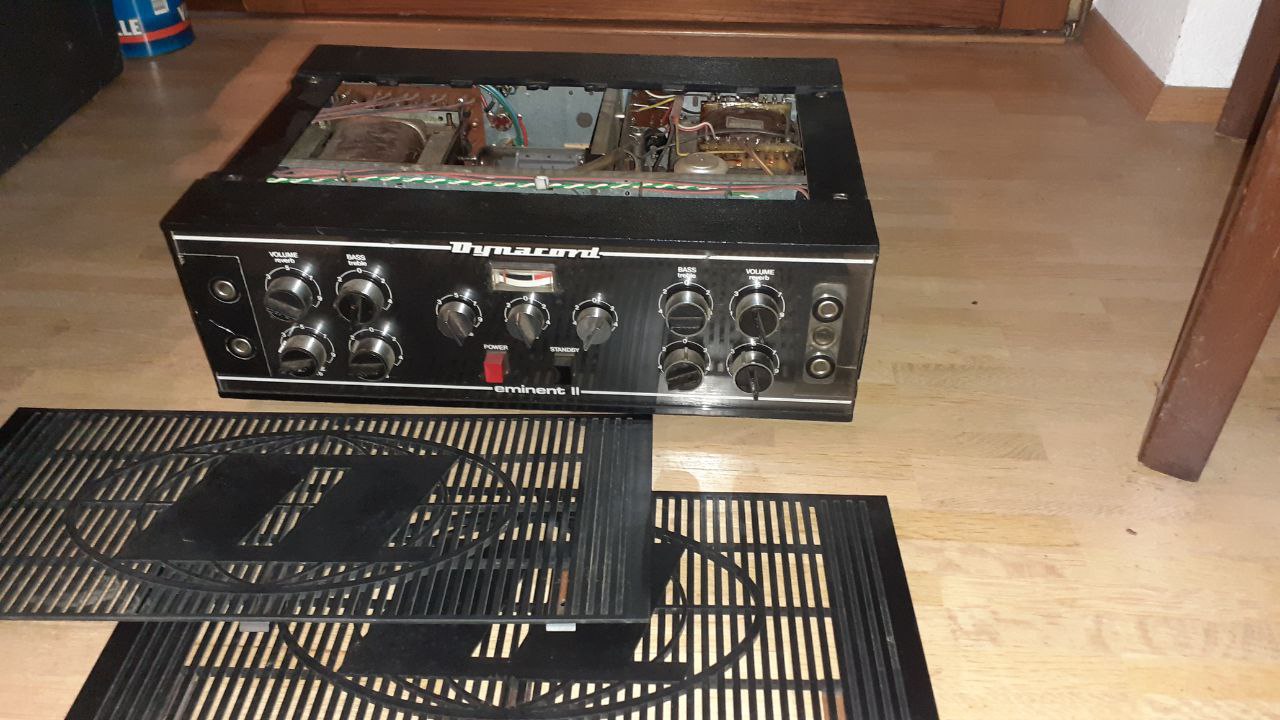

  • emi2t-Front.jpg
    161,5 KB · Aufrufe: 24

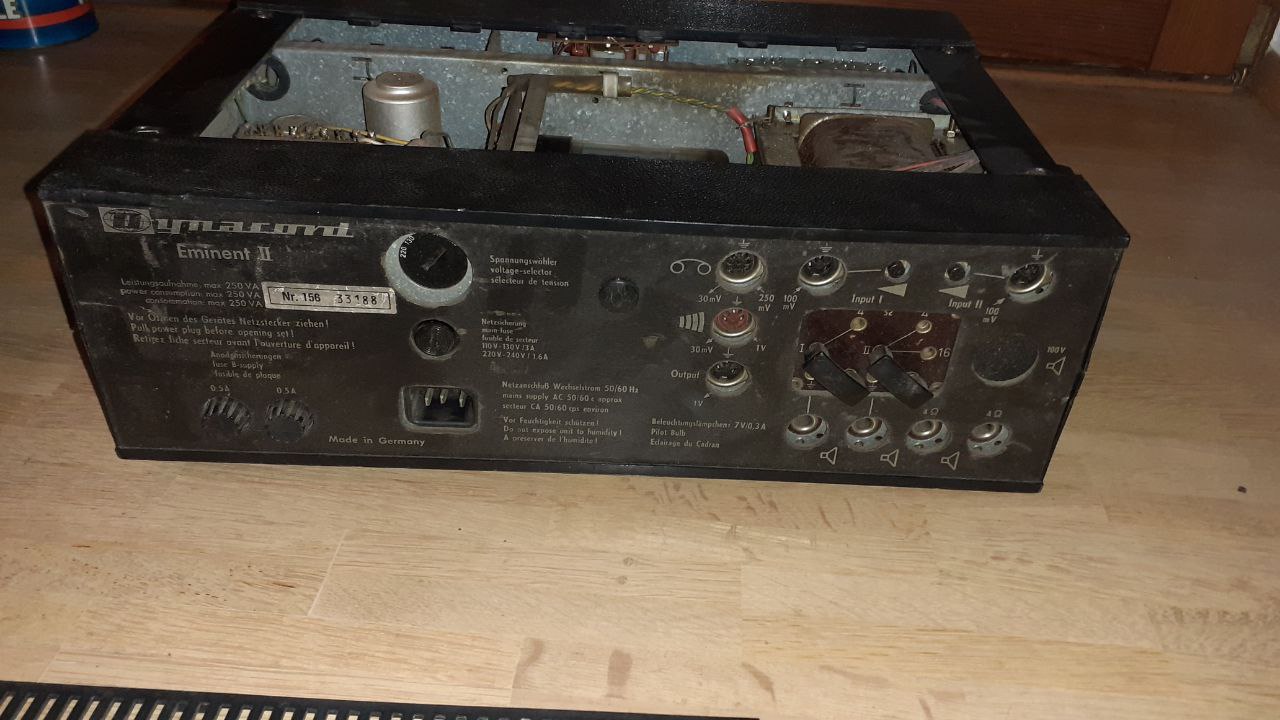

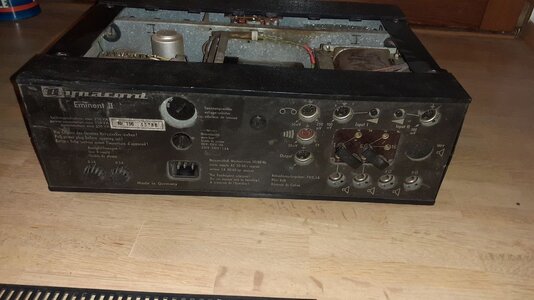

  • emi2t-hinten.jpg
    140,3 KB · Aufrufe: 27

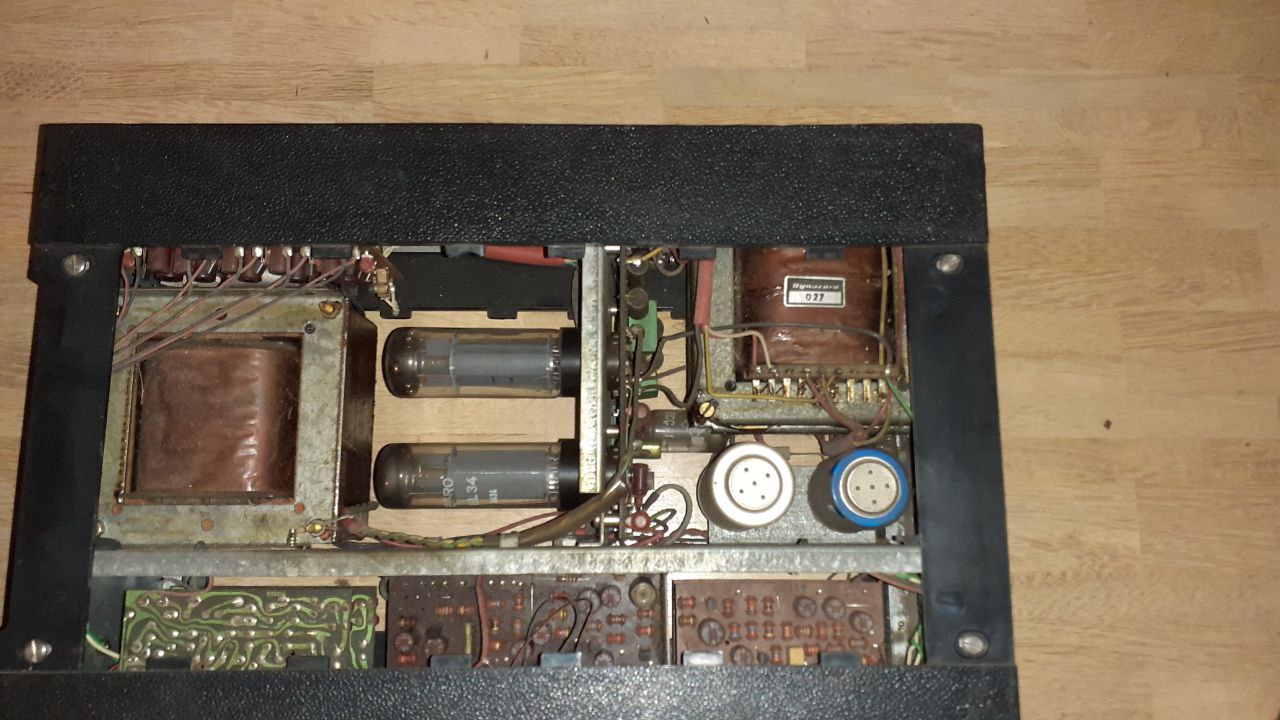

  • emi2t-oben.jpg
    161,7 KB · Aufrufe: 22

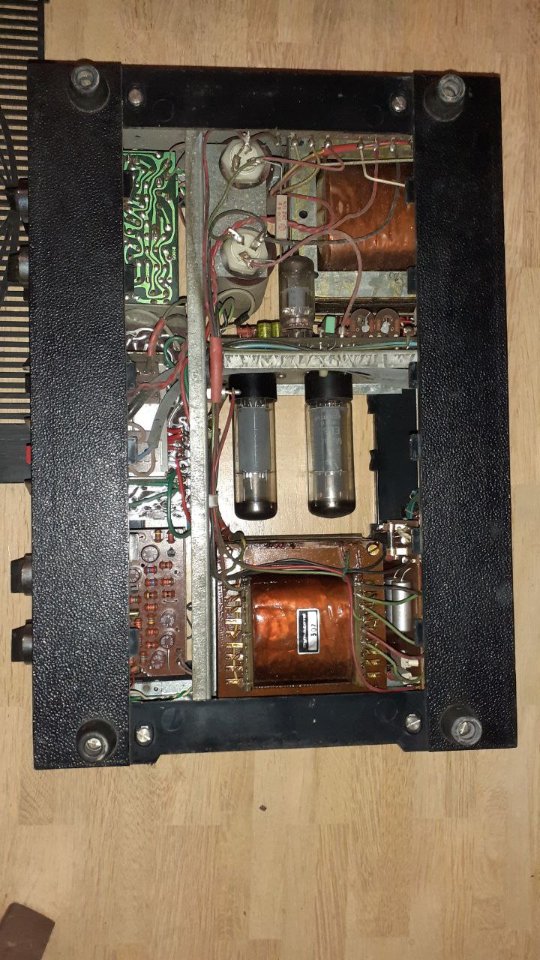

  • emi2t-unten.jpg
    139,4 KB · Aufrufe: 30
  • #1.296
Tjoa, und falls ihn doch noch jemand haben will: Die EL34 sind grottenalte Mullards am Ende ihrer Emissionsfähigkeit, ein neuer JJ,EH oder sonstwas Satz wäre da nötig.KT77 geht auch gut.

  • Gute Idee
Reaktionen: meisenknoedel
  • #1.297
....wenn kein anderer "angreift" und bevor er ungenutzt "verkümmert":
für mich überschaubar, auch Endstufenplatine machbar für den Eigenbedarf....
Ausflug nach FN kein Problem.

Zuletzt bearbeitet:
  • Like
Reaktionen: Bassologe
  • #1.298
KT77 geht auch gut.
Wobei man bei KT77 von JJ aufpassen muss. Bei einem 6tett habe ich aktuell 50% Ausfall, zumindest an den für die KT77 ja grenzwertig hohen Gitterableitwiderständen läuft bei denen der Arbeitspunkt weg.

  • Antwort hilfreich!
Reaktionen: meisenknoedel
  • #1.299
Ht JJ nix dazugelernt,? ihre Socket-Pins waren schon immer etwas dünn.Die Röhren waren i.o., aber die Federn in den Sockeln konnten oft nicht zuverlässig verbinden,

  • Antwort hilfreich!
Reaktionen: meisenknoedel
  • #1.300
Das wirkte spontan allerdings nach einem Problem der Röhre selbst. Zumindest war es in vier Sockeln reproduzierbar (Testobjekt war mein G2000)

  • Antwort hilfreich!
Reaktionen: meisenknoedel
