Bass-Preamp selbst bauen mit Gehäuse und Platine

[disssa]

Original und Kopie:

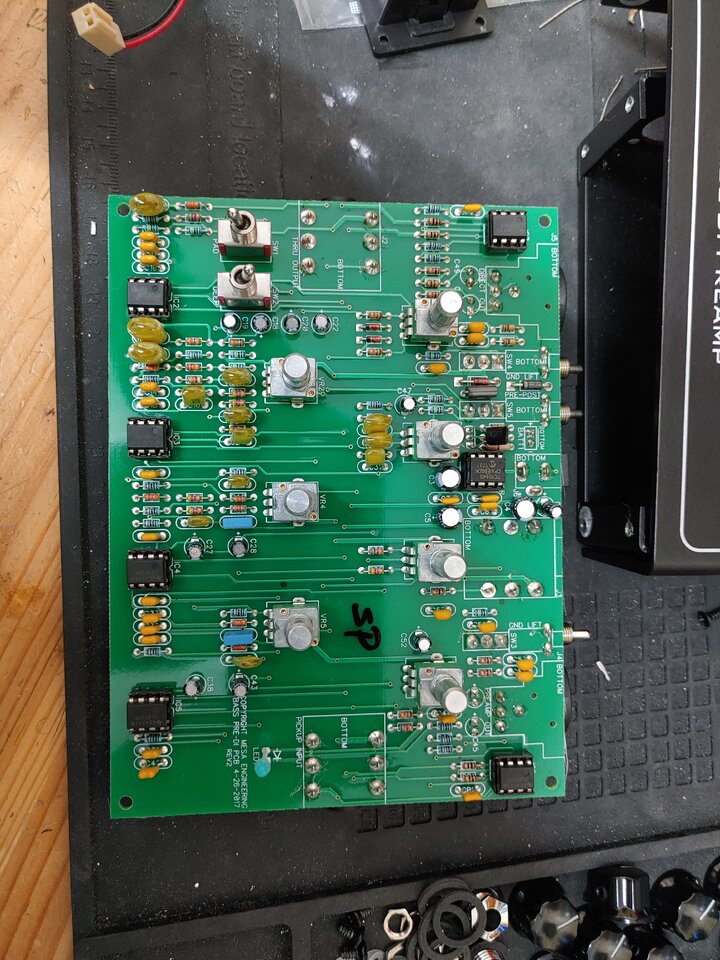

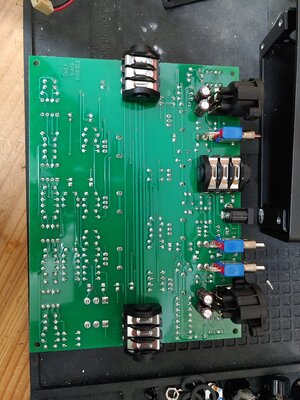

Die Platine lag fertig bestückt mindestens seit einem Jahr herum. Nun hatte ich mal Lust+Zeit, das Gehäuse zu fertigen. Das ist ein ganz brauchbares Pedal, um den typischen Sound eines Ampeg* SVT-Boliden abzubilden. Das Soundergebnis klingt recht überzeugend.



[uncool sam]

Das ist ein ganz brauchbares Pedal, um den typischen Sound eines Ampeg SVT-Boliden abzubilden.

Ich hab' ja den Origin SV...aber ich hab' auch mehr als eine Band...



[tuckster]

@disssa steckt da der Bajaman SVT drin?



[disssa]

@disssa steckt da der Bajaman SVT drin?

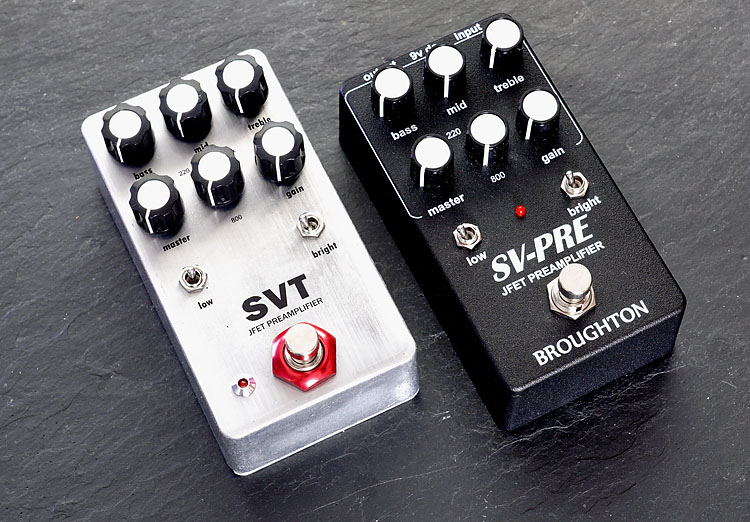

Nein. Mein Pedal ist eine 1:1 Kopie des Broughton SV-Pre. Dieser ist anders aufgebaut, als der Bajaman SVT. Den Bajaman SVT findet man im MasterEffect Super 300 (MasterEffect nutzt auch noch den Bajaman Orange und den DR100 für weitere Pedale) oder hier:



[cfortner]

Welchen findest Du am nächstem am frühen SVT-Sound?



[disssa]

Welchen findest Du am nächstem am frühen SVT-Sound?

Das Broughton-Teil ist dafür wirklich sehr zu gebrauchen! Das BajaMan-Teil klingt ´ne Spur "knackiger".



[tuckster]

Danke für die Info



[BassPapa]

Ich darf hier einfach nicht mehr vorbei schauen .. nein, nein .....



[disssa]

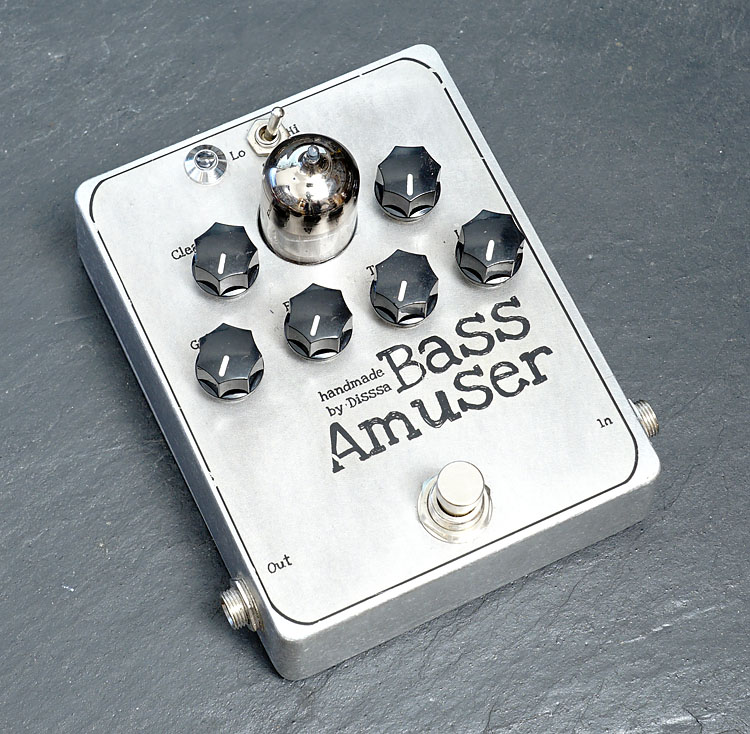

Habe gerade in der Restekiste gewühlt und dieses Teil gefunden:

Mein zweiter diy-Versuch aus dem Jahr 2009. Das Platinenlayout habe ich mit der Toner-Transfer-Methode übertragen und anschließend geätzt. Das Gehäuse per Hand gebohrt. Ich war sooo stolz, dass das Teil sogar auf Anhieb funktionierte.

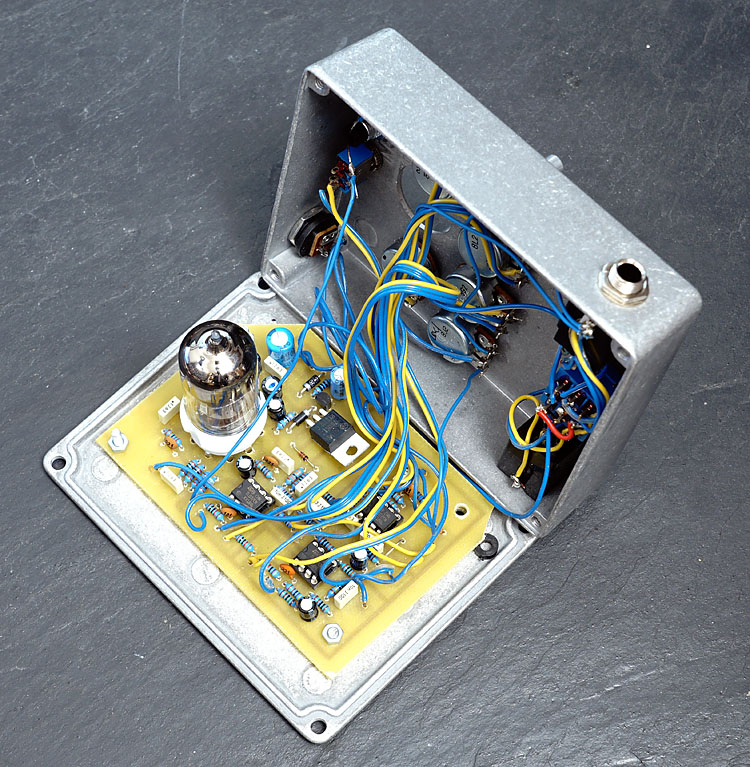

Ein Wunder eigentlich, bei dem Kabelsalat:



[Lyons]

Was haben der Transistor und die OPV für Aufgaben, oder ist das noch was anderes?



[tuckster]

Der Transistor ist ein Spannungsregler für die Röhrenheizung. Die OPs haben mehrere Funktionen

[Workshop] - Bass Amuser

11.01.2012 Aktualisierung von verlinkten Schaltplänen und Bauteilwerten im Text Workshop - Bass Amuser Teil 1 - Theorie und Schaltungstechnik Vorab: es gab wohl noch zu keinem Elektronik-Projekt im Musikerboard so viele Anregungen und Wünsche - das kann man auch an dem mittlerweile auf...

www.musiker-board.de



[Lyons]

Der Transistor ist ein Spannungsregler für die Röhrenheizung. Die OPs haben mehrere Funktionen

[Workshop] - Bass Amuser

11.01.2012 Aktualisierung von verlinkten Schaltplänen und Bauteilwerten im Text Workshop - Bass Amuser Teil 1 - Theorie und Schaltungstechnik Vorab: es gab wohl noch zu keinem Elektronik-Projekt im Musikerboard so viele Anregungen und Wünsche - das kann man auch an dem mittlerweile auf...

www.musiker-board.de

Ah, danke für den link, hatte keine Ahnung, dass das ein Workshop—Teil war und die Schaltung bekannt. Geht das Teil nach den Jahren noch? Ich vermute mal ja, oder?



[tuckster]

Oha bin ich doof, da ist natürlich noch ein Transistor drin.

Generell wird die Netzteilspannung über die Eingangskondensatoren C23, C19 und vor allem über das Superfilter (Q1, R28, C20) geglättet und entstört.



[disssa]

Ah, danke für den link, hatte keine Ahnung, dass das ein Workshop—Teil war und die Schaltung bekannt. Geht das Teil nach den Jahren noch? Ich vermute mal ja, oder?

Jupp, funktioniert noch. War selbst erstaunt. Rauscht ein wenig, aber sonst funktioniert der BassAmuser. Heute würde ich ein paar Dinge anders gestalten…



[BassPapa]

Ich darf hier einfach nicht mehr vorbei schauen .. nein, nein .....

Ouh --- ich habs doch getan ....

Habe gerade in der Restekiste gewühlt und dieses Teil gefunden:
Anhang anzeigen 647740
Mein zweiter diy-Versuch aus dem Jahr 2009. Das Platinenlayout habe ich mit der Toner-Transfer-Methode übertragen und anschließend geätzt. Das Gehäuse per Hand gebohrt. Ich war sooo stolz, dass das Teil sogar auf Anhieb funktionierte.
Ein Wunder eigentlich, bei dem Kabelsalat:
Anhang anzeigen 647741

Cool .. den hab ich auch noch hier rum liegen ...



[Lyons]

Hm, warum hat es das Teil bei Euch nicht geschafft in die Liga der viel gespielten oder „Always on“ Pedale? Oder war das mal so? Konzeptionell wirkt das sehr durchdacht. Ist halt starved plate, aber die Klangbeispiele waren ja eigentlich ganz ansprechend.
@disssa: was würdest Du ändern?



[BassPapa]

@Lyons
Als ich den damals gebastelt hatte, habe ich viel einen Bass mit BigSingles gespielt. Die haben zu viel Output für den passiven und zu wenig für den aktiven Eingang. Ich weiß, daß man das mit den richtigen Widerständen am Input korrigieren kann. Hatte ich auch ohne Erfolg versucht und dann wegen was weiß ich aufgegeben. Ich will mir das seit zwei Jahren raussuchen und zurück basteln, bin aber aus Faulheit nicht dazu gekommen...



[disssa]

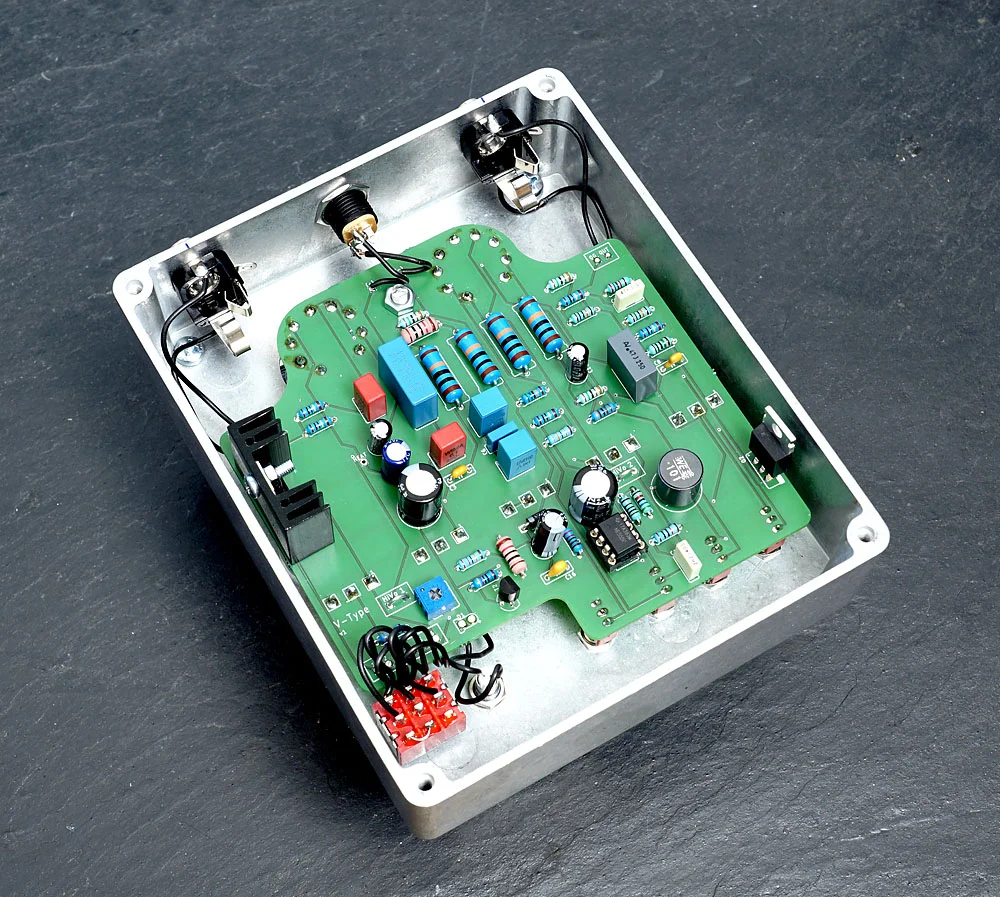

Die letzte Bastelei in diesem Jahr:



[claudio]

nice!



[turtleseb]

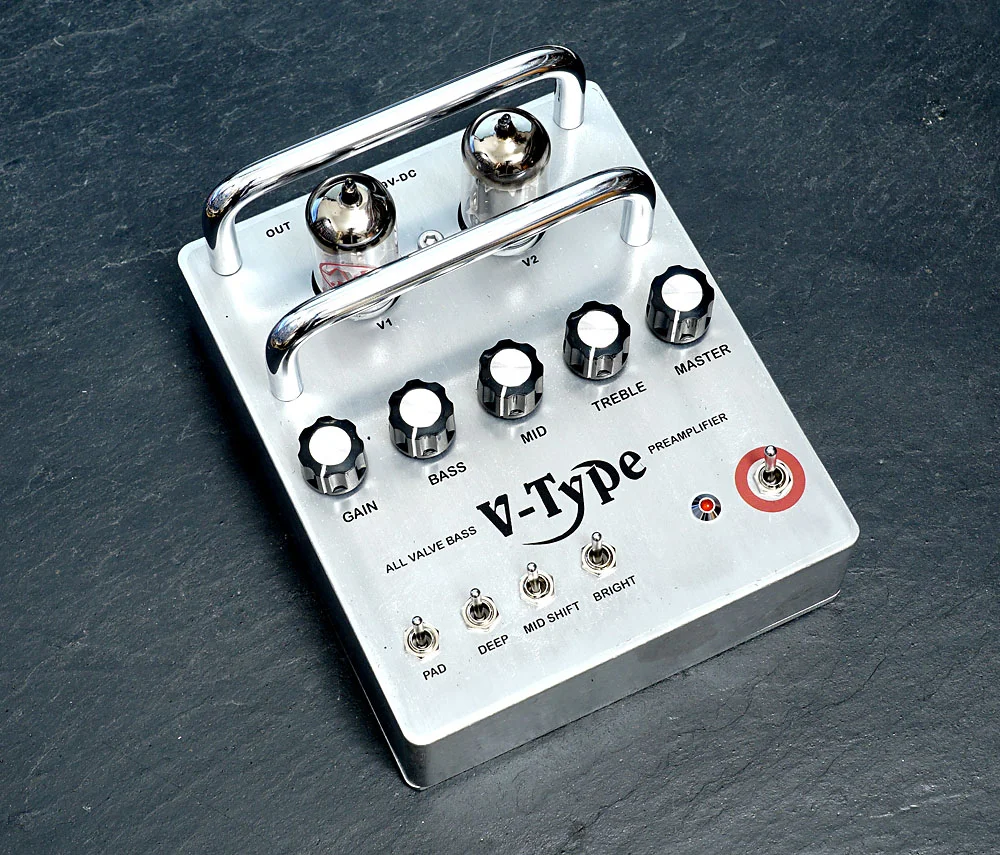

Wow. Ist das eine Homage an die Trace Elliot* V Type? sehr geil.
