Bass-Preamp selbst bauen mit Gehäuse und Platine


  • #683

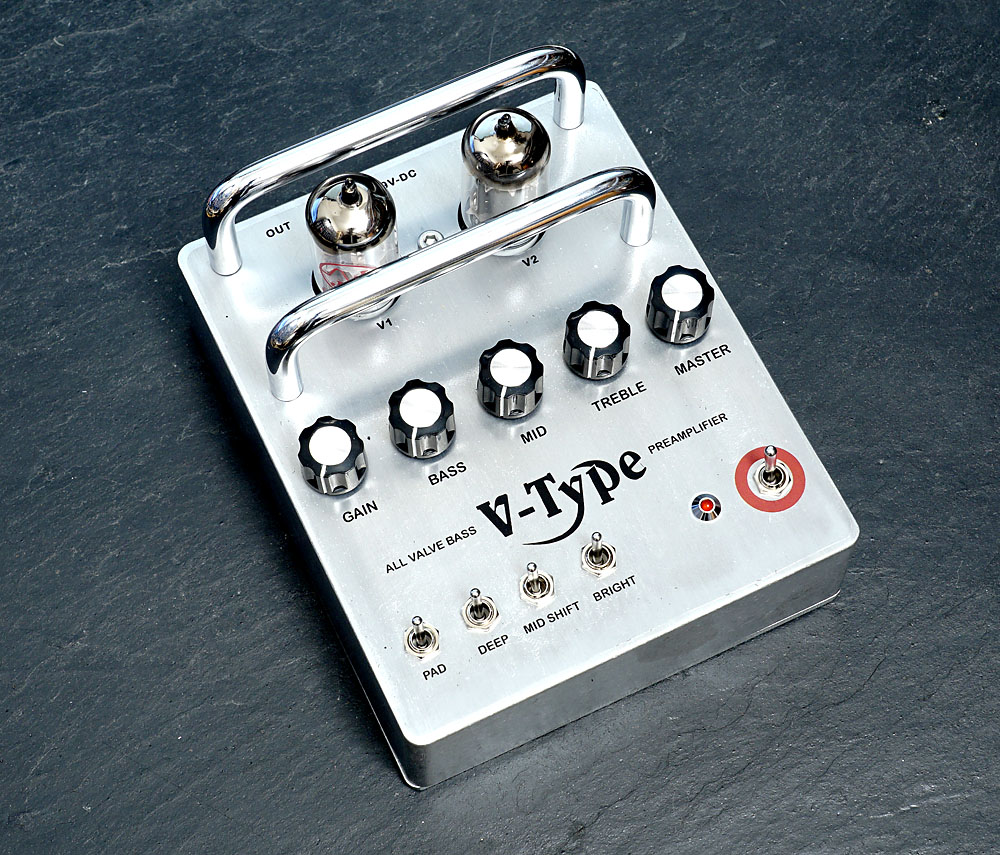

Wie bekommst Du die Spannungen für die Röhren zusammen?

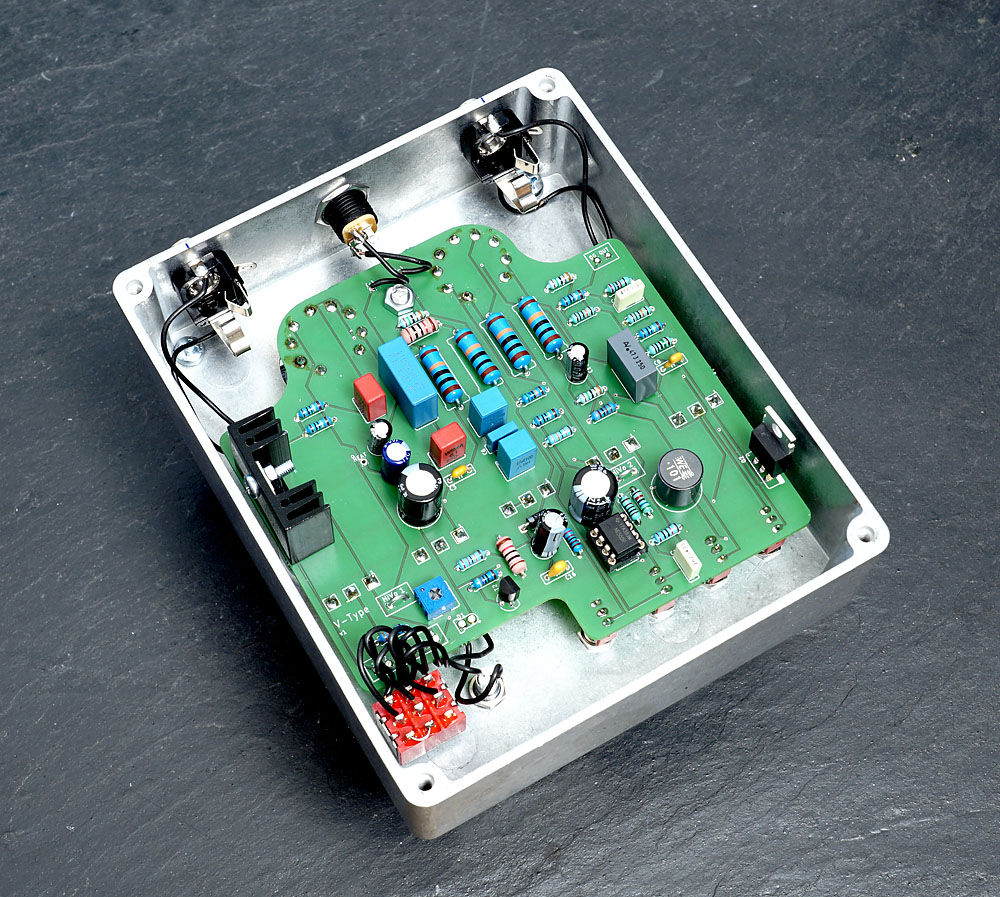

Da ist eine Induktivität auf dem Board und ein Schalttransistor. Vermutlich wird das per Booster auf 170 bis 200V hochgeboostet. Da gab es weiter vorne beim B-15 Preamp schon mal ein Anwendungsbeispiel. Ich hab sowas mal nachgebaut, geht einwandfrei. Ich hab einen 555 zum Takten verwendet bei 40kHz wenn ich mich recht erinnere. Das Ergebnis ist eine nebengeräuschlose Versorgung, deren Strombelastbarkeit sich allerdings in Grenzen hält. Vermute, dass das Teil mit dem Kühlblech die Regelung für die Heizspannung der Röhren übernimmt, oder?

  • Like
Reaktionen: disssa

  • #685
Wie bekommst Du die Spannungen für die Röhren zusammen?
Gut erklärt:
Da ist eine Induktivität auf dem Board und ein Schalttransistor. Vermutlich wird das per Booster auf 170 bis 200V hochgeboostet. Da gab es weiter vorne beim B-15 Preamp schon mal ein Anwendungsbeispiel. Ich hab sowas mal nachgebaut, geht einwandfrei. Ich hab einen 555 zum Takten verwendet bei 40kHz wenn ich mich recht erinnere. Das Ergebnis ist eine nebengeräuschlose Versorgung, deren Strombelastbarkeit sich allerdings in Grenzen hält. Vermute, dass das Teil mit dem Kühlblech die Regelung für die Heizspannung der Röhren übernimmt, oder?

  • Like
Reaktionen: claudio und Lyons
  • #686

  • Like
  • Wow
Reaktionen: Maxbasser, slappi, bassmaxxe und 21 andere
  • #689

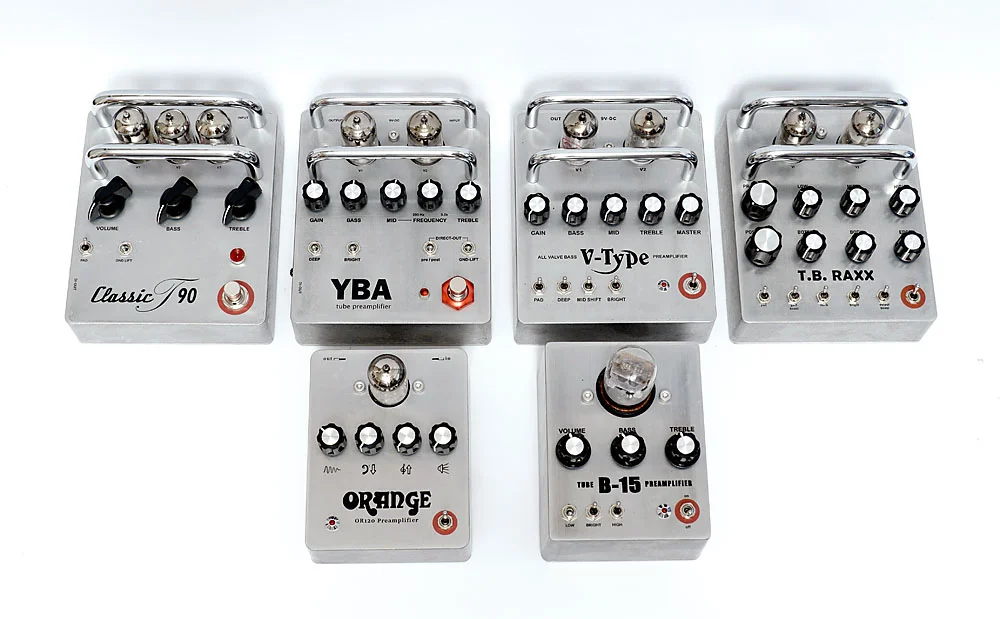

Die klanglichen Unterschiede würden mich sehr interessieren. Tönen sie am Ende alle recht ähnlich, weil grundlegend von Fender oder Ampeg abgeleitet oder gibt es deutliche Unterschiede?

  • #693
Echt? Sieht so fett aus...
sind schon ziemlich fette Röhren, laut specs 11mm dicker und 20mm höher als 12AX7. Ich habe nie eine selbst verbaut, nur welche in ollen Ampegs getauscht. Sie soll linearer als die 12AX7 sein, dafür aber stärker brummen und allgemein empfindlicher auf Einstreuungen sein.


  • Antwort hilfreich!
  • Like
Reaktionen: Lyons und uncool sam
  • #694
Hab mir auch zwei Stück besorgt, nachdem ich auf dem Orangentreffen den sehr schönen originalen Ampeg B15 fliptop von @anbra gehört habe, da ist die nämlich drin. Der hat mir sehr gefallen! Der hat sich in meine Gehörgänge und Gehirnwindungen gebrannt. Die Vorstufe besticht durch ihre schöne Einfachheit. Eine Röhre, zwei Stufen, dazwischen der Tone Circuit und ab durch die Mitte. Eine zweite für den zweiten Kanal. Das ist fast schon genial. Und ein Sound zum niederknien.

  • Like
Reaktionen: uncool sam, anbra und claudio
  • #696

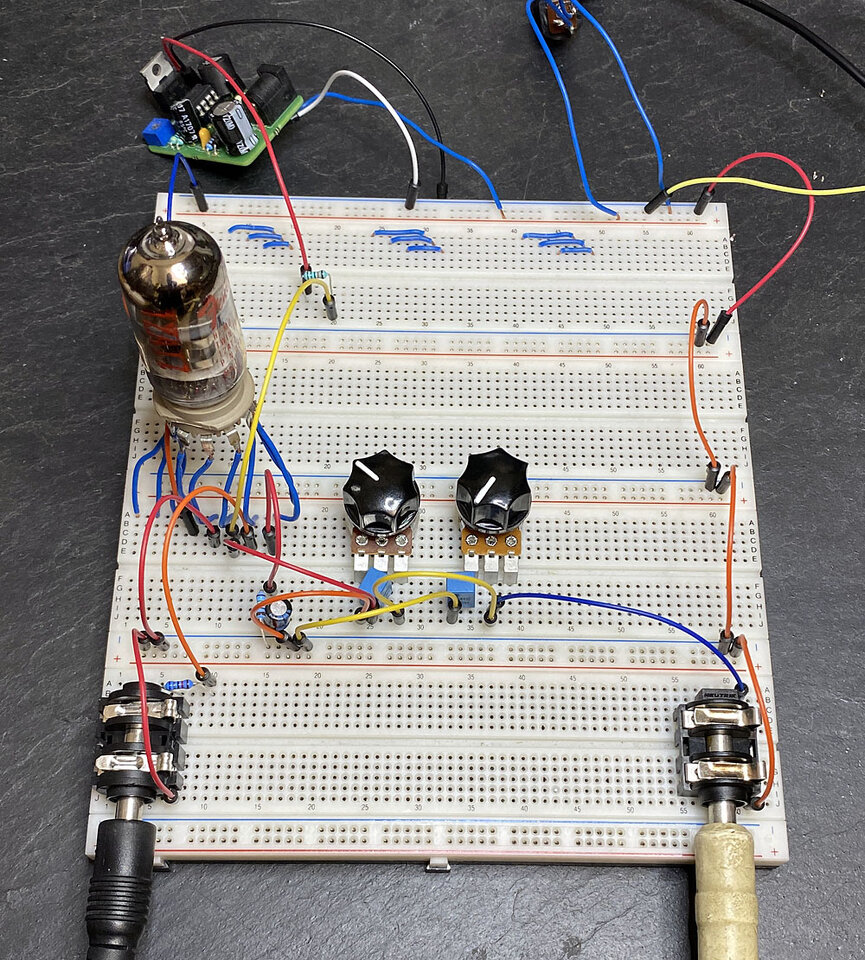

Super einfach gestrickter Röhrenpreamp:

Volume- und Tone-Control, mehr nicht. Klingt aber sehr gut. Den könnte ich in einem kleinen 125B-Gehäuse unterbringen. Vielleicht sogar eine Mini-Röhre verwenden. Mal schauen...

  • Like
Reaktionen: Der P, claudio, stephan und 2 andere
  • #697
Mal ne Frage.
Wenn Du einen

Origin Effects Bassrig '64 & Super Vintage haben möchtest, könntest du dir dann einen bauen?


  • Like
Reaktionen: Egid
  • #699
Super einfach gestrickter Röhrenpreamp:
Anhang anzeigen 651318
Volume- und Tone-Control, mehr nicht. Klingt aber sehr gut. Den könnte ich in einem kleinen 125B-Gehäuse unterbringen. Vielleicht sogar eine Mini-Röhre verwenden. Mal schauen...
das Netzteil ist komplizierter als der gesamte Preamp ;-)

Kann man denn Miniröhren überhaupt noch zum vernünftigen Kurs kaufen? Die Subminis aus alten Kondensatormikrofonen kosten ja als NOS mittlerweile ein Vermögen.

  • #700
Die kann man ja kaufen, ist langweilig… :-P :rofl:
(Edit: dies hier als Antwort auf die Frage von BergiaBurns)

Zuletzt bearbeitet:
  • Haha
Reaktionen: bassmansemi und claudio
