Bass-Preamp selbst bauen mit Gehäuse und Platine

  • #1.021

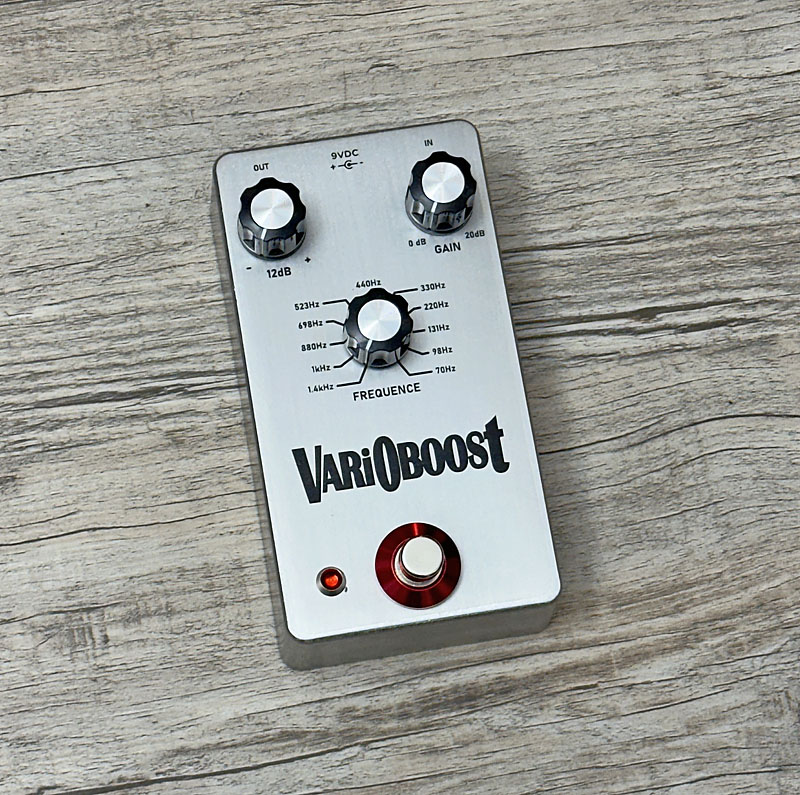

Catalinbread VarioBoost-Kopie:




Interessanter semiparam. EQ den ich rein von den Specs her sehr interessant fand.

  • Like
Reaktionen: RAVEN, French, I****bass-solo und 5 andere

  • #1.022

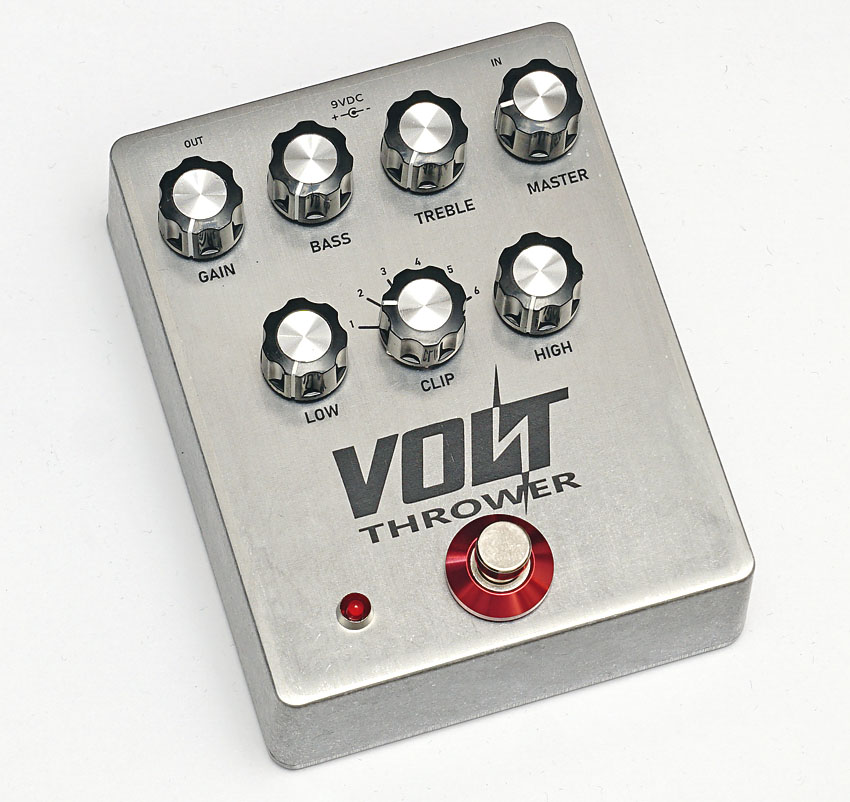

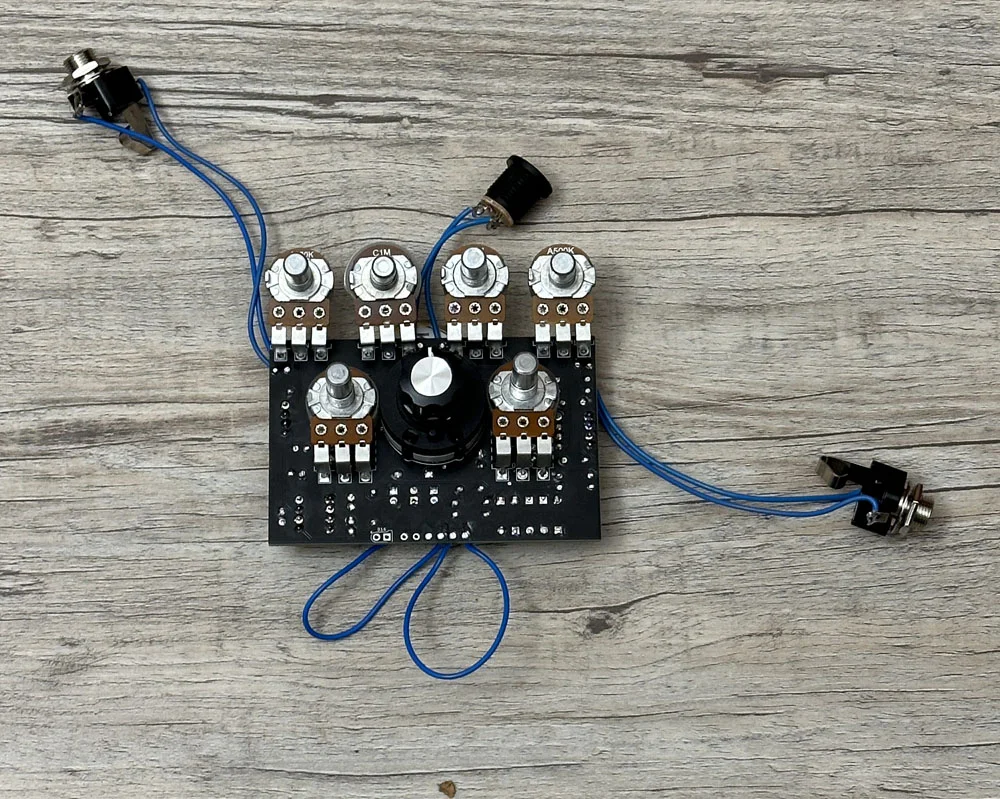

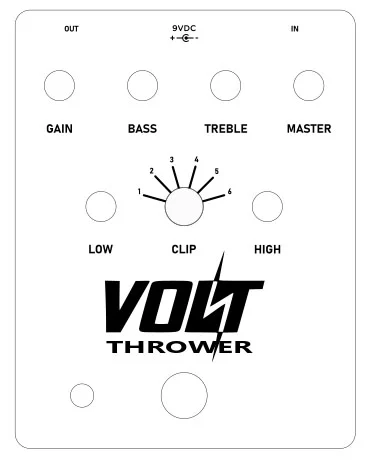

Kennt jemand dieses Teil?:
VOLT THROWER p.jpg

Hartwurst-Fraktion ist ja nicht sooo mein Gebiet, aber das Teil klingt ganz interessant...

  • Like
Reaktionen: RAVEN, Taubenhaucher und Rossie Schroeder
  • #1.023

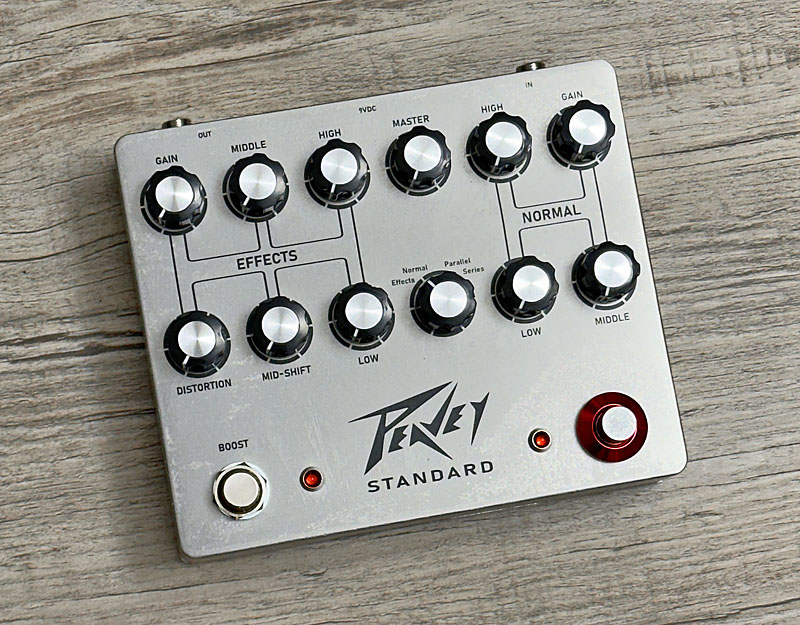

Fertig...

  • Like
Reaktionen: Moldinho, RAVEN, French und 7 andere

  • #1.024
Geiles Teil.🤘

  • Like
Reaktionen: bassmansemi
  • #1.025

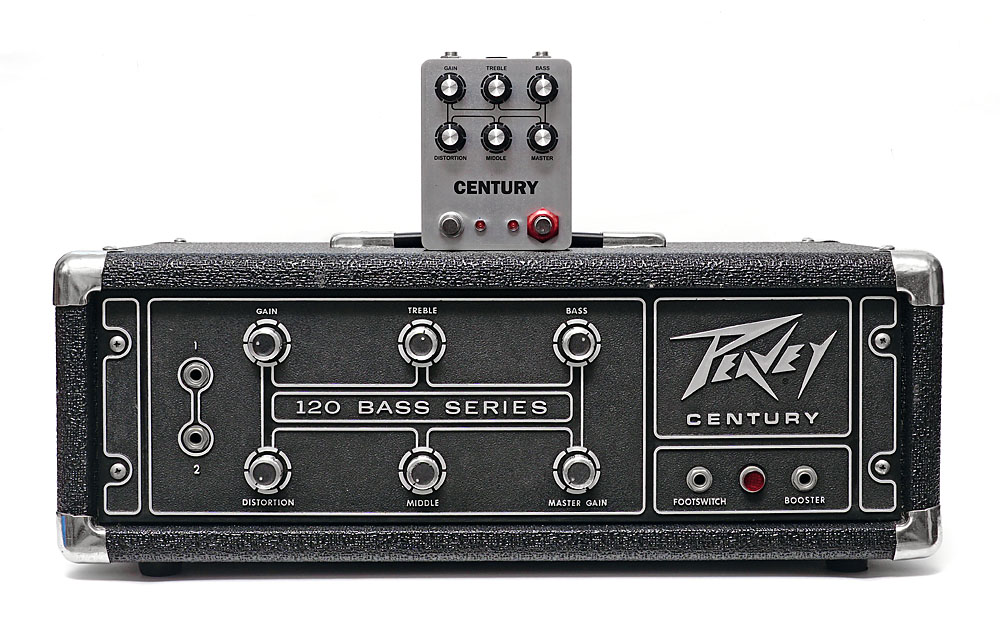

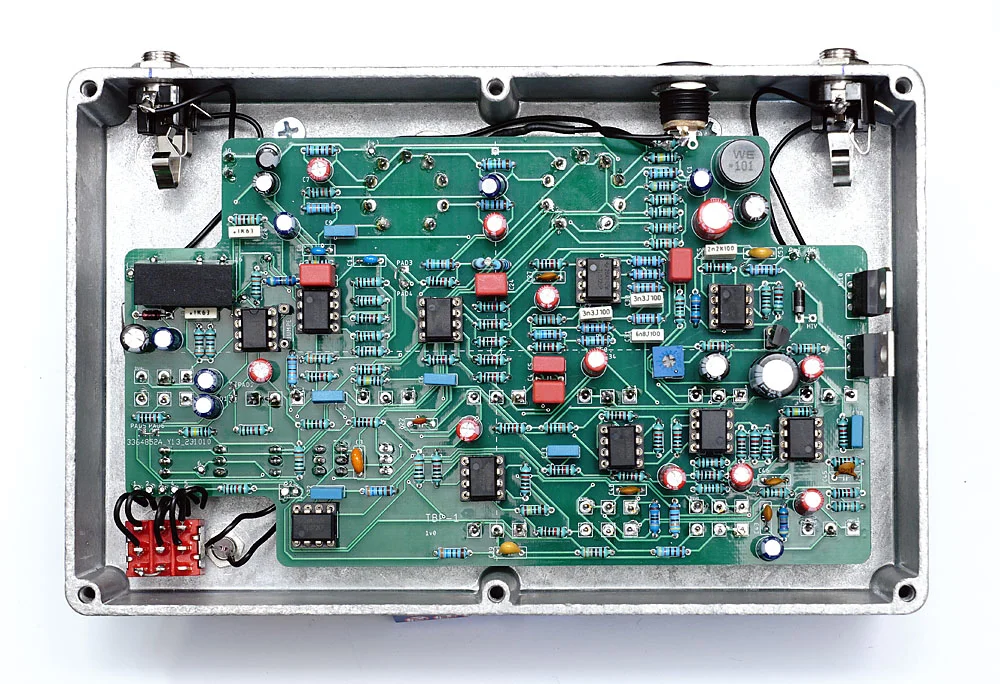

Original und Preamp-Clone:

  • Like
Reaktionen: RAVEN, theendofallthatis, tuckster und 11 andere
  • #1.027

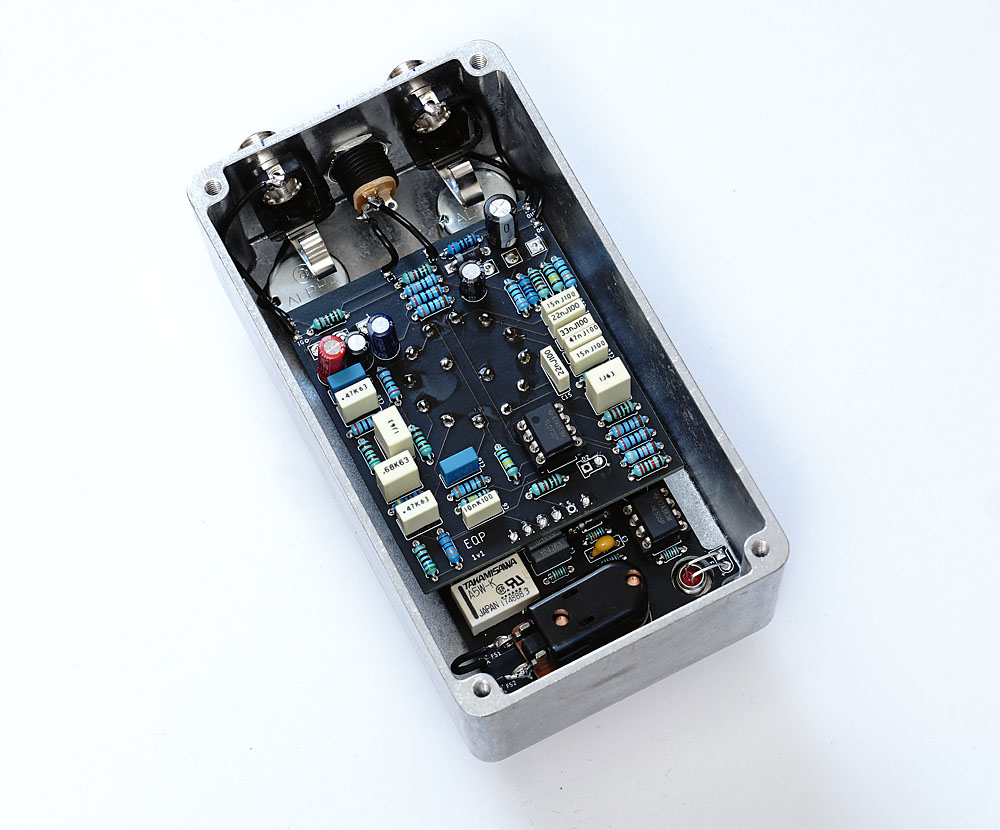

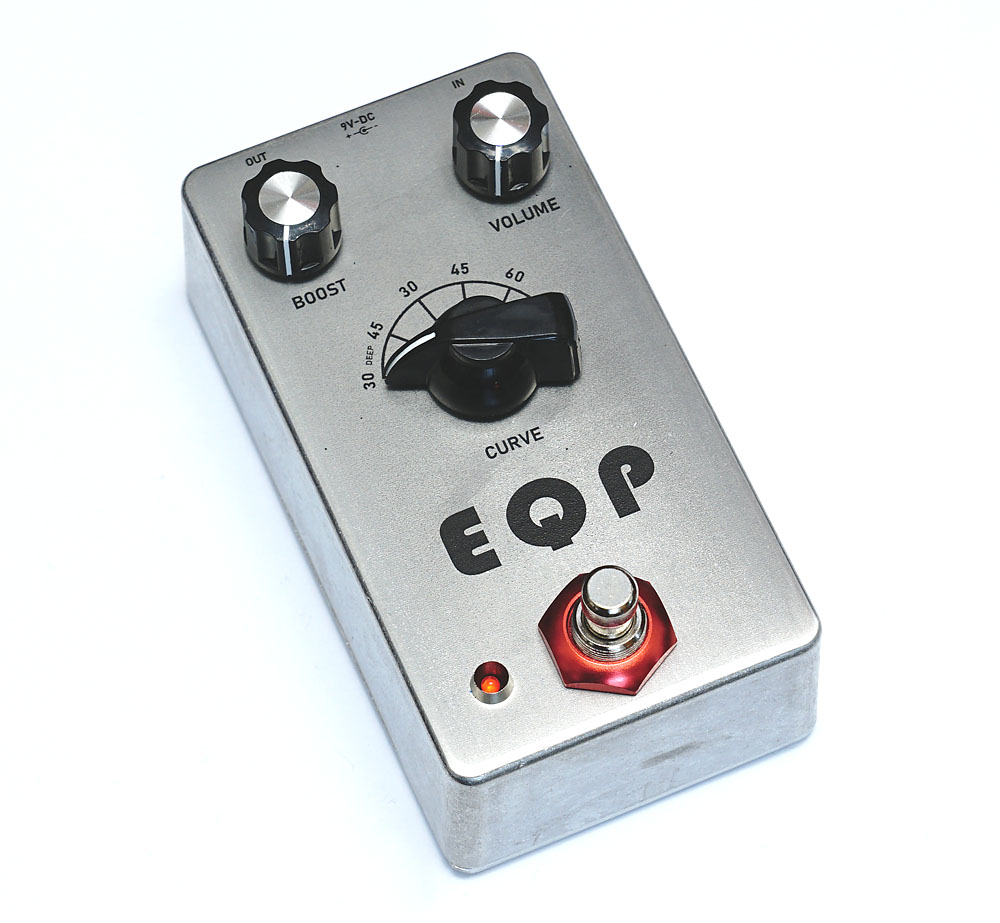

Schon seit längerer Zeit wollte ich mal eine Relais-Bypass-Schaltung testen. Bei einem zerofiveAudio LowRider Clone war endlich mal genügend Platz dafür:



  • Like
Reaktionen: Gast86117, Schnaggadu, gillento und 13 andere
  • #1.028
  • Like
  • Wow
  • Gute Idee
Reaktionen: Gast86117, LaFaro, bassocksky und 27 andere
  • #1.030

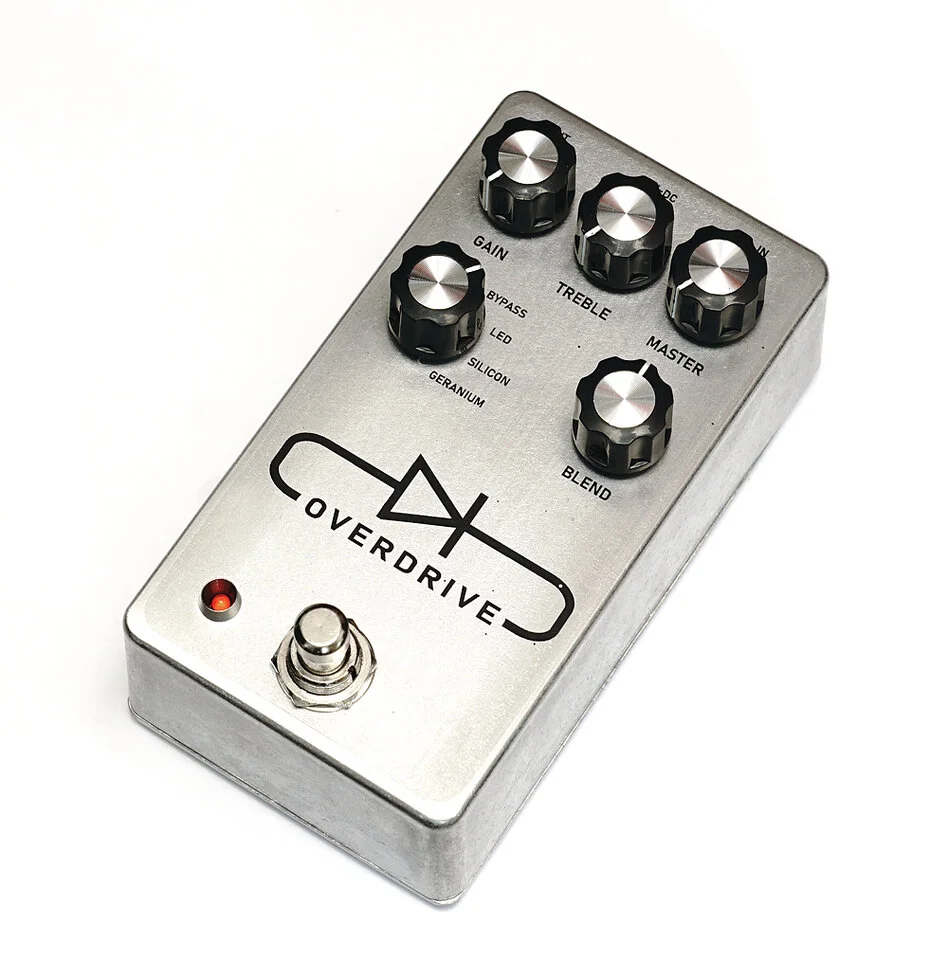

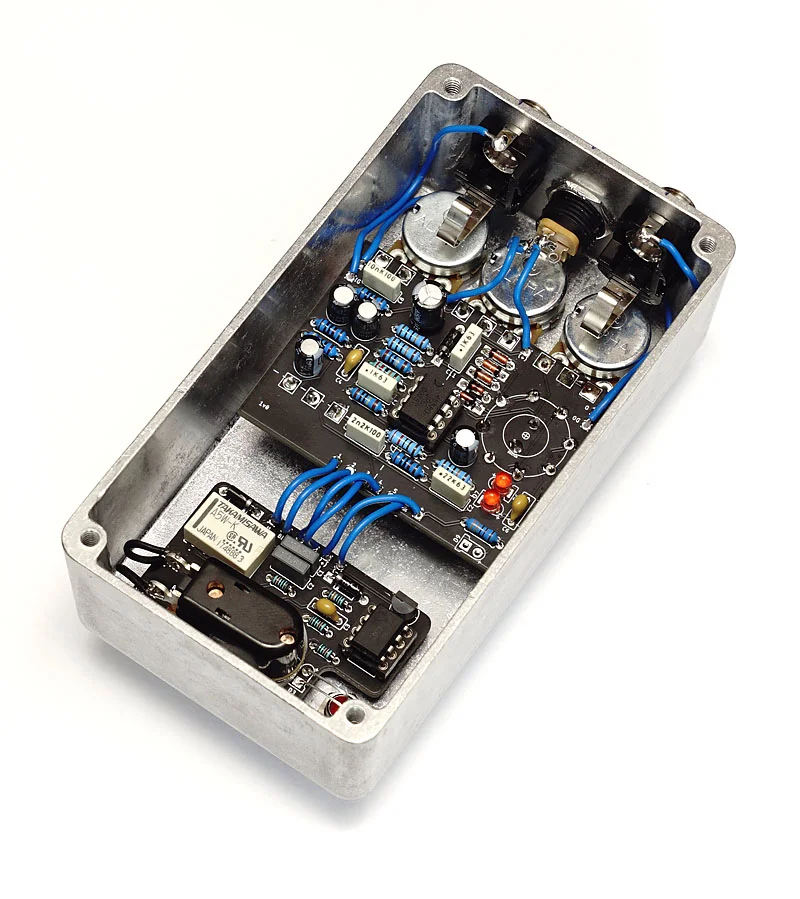

D.A.M. Ezekiel 25:17 Clone:



  • Like
Reaktionen: SuperFour, meisenknoedel, goldbass und 4 andere
  • #1.031
Cool, hab ich mir auch vor Kurzem gebaut. Hast du für die Ge Dioden irgendeine Lautstärkernanpassung eingebaut oder machst du dann einfach lauter?

  • #1.032
Ich kaufe ein "M" und möchte lösen!
(Deine PCBs sind echt der Hammer!)

  • #1.033

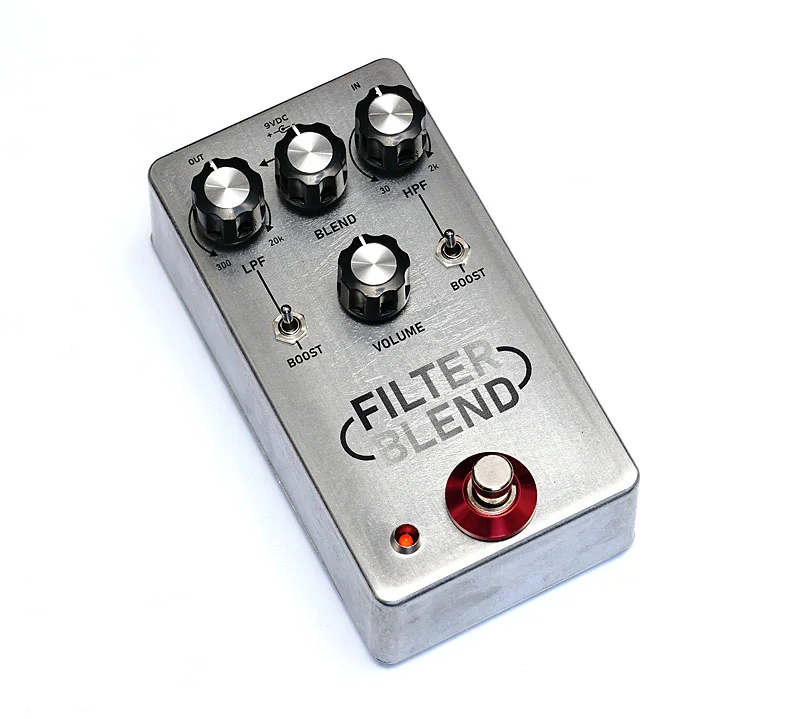

High- / Low PassFilter

An sich nichts Neues. Ein variabler LowPassFilter (300Hz - 20kHz) und ein variabler HighPassFilter (30Hz - 2kHz). Bei beiden Filtern kann die Flankensteilheit 6dB/oct oder 12dB/oct gewählt werden. Klingt halt wie ein "Boost"...
Mit "Blend" kann das trockene Eingangssignal dem Signal nach den Filtern stufenlos beigemischt werden. Dadurch sind ein paar Soundvariationen als z.B. bei den bekannten Filtern ála Vong oder Broughton HPF/LPF möglich.
Volume dient als Makeup-Gain, bietet aber auch genügend Boost-Reserven.
Relay-Bypass.

  • Like
Reaktionen: Rossie Schroeder, LaFaro, bassocksky und 19 andere
  • #1.034

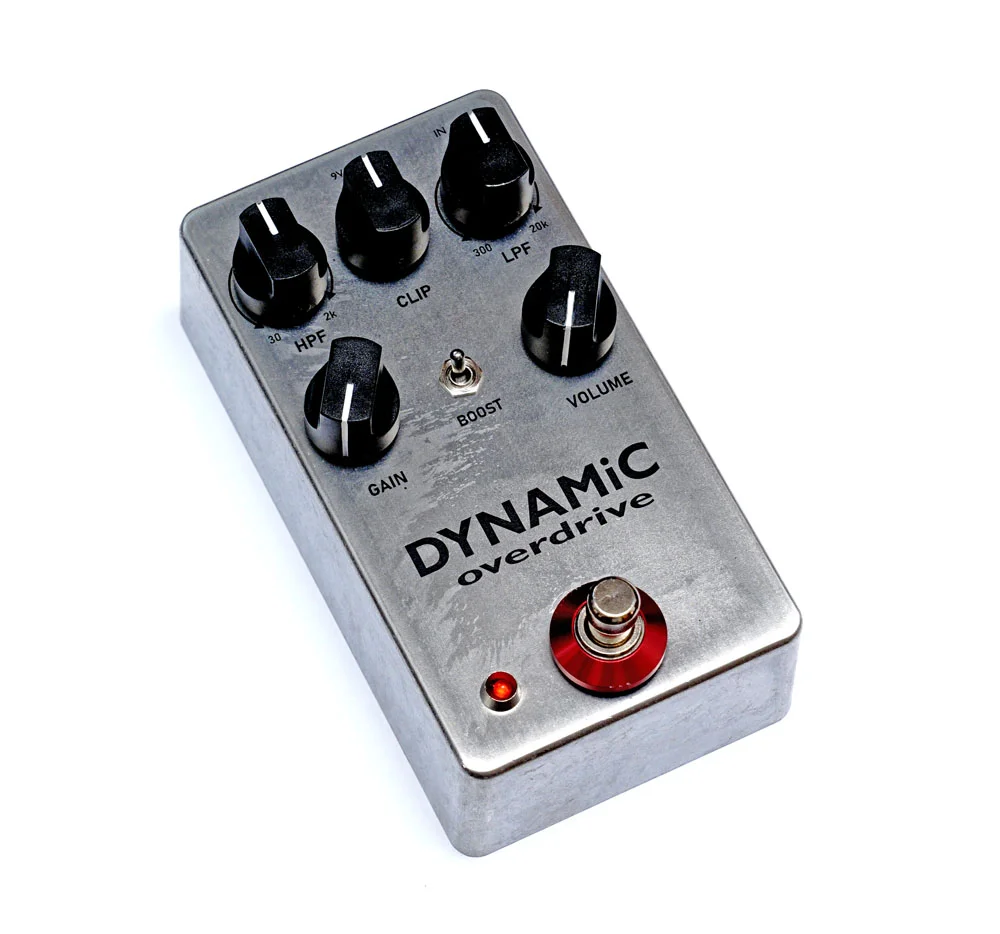

Dynamic Overdrive

Interessanter Signalweg:
preGain HighPassFilter - postGain LowPassFilter (HPF-LPF Slope 6dB/oct oder 12 dB/oct "Boost" schaltbar)
Ergibt ´ne vielseitige Overdrive-Spielerei...
Relais-Bypass.

  • Like
Reaktionen: Slapman, Taubenhaucher, claudio und 7 andere
  • #1.036
Eigenkreation?
in welche Richtung geht derso?
Jein, ich habe ein (hier eher un-) bekanntes Schema genutzt, aber mehr für den Bassbereich abgestimmt. Es ist eher ein Overdrive, welcher von gaaanz leicht bis deutlich knusprig abgestimmt werden kann. Durch den HPF/LPF kann man den Sound noch ein wenig verfeinern.

  • Like
  • Antwort hilfreich!
Reaktionen: gillento und uncool sam
  • #1.037
feines gewerk !

.... hast du mal ausprobiert , wie es klingt , wenn man dem bearbeiteten signal , das original leicht zumischt ?

  • #1.038
.... hast du mal ausprobiert , wie es klingt , wenn man dem bearbeiteten signal , das original leicht zumischt ?
Bei dem Teil jetzt noch nicht, die Idee dazu werde ich aber mal testen.
Durch den LPF kann man allzu brizzlige Zerrtöne gut "ausblenden". Der Grundsound bleibt auch bei Overdrive recht bassig.

Bei diesem HPF/LPF (Klick) kann man das unbearbeitete Eingangssignal dem Signal nach den Filtern hinzumischen. Klingt sehr interessant und bietet ´ne Menge an Soundvariationen.

  • Antwort hilfreich!
Reaktionen: Bass_Zicke
  • #1.039
Wow,

1.000 Antworten / 100.000 Aufrufe. Das hätte ich nicht gedacht, als ich vor knappen 3 1/2 Jahren anfing, hier über meine Basteleien zu berichten.

  • Like
Reaktionen: hui, Lyons, matteagle und 19 andere
  • #1.040
  • Like
Reaktionen: Lyons, mucbass56, bassilisk und 9 andere
