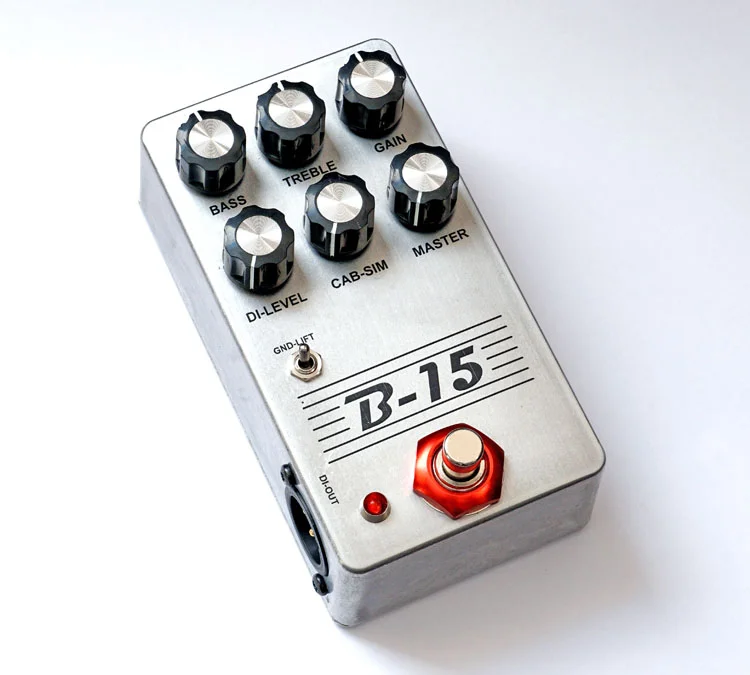

Bass-Preamp selbst bauen mit Gehäuse und Platine

  • #1.221

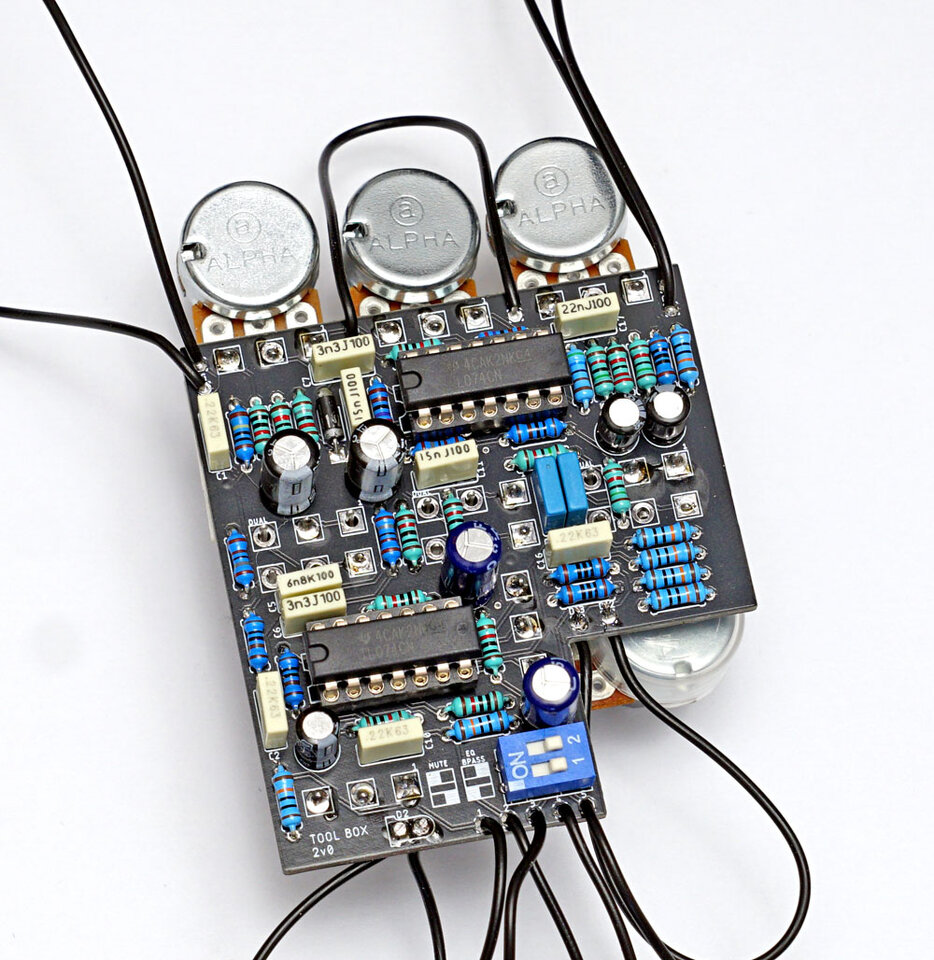

THT würde so aussehen:



  • #1.224
Wie ist der Platzbedarf im Vergleich? Oder ist das nur ein erster Versuch, bei dem du das Layout noch nicht dahingehend optimiert hast?
Reparierbarkeit wäre, zumindest für mich, ein Thema, was gegen SMD spricht, aber du bewegst dich da ja in ganz anderen Sphären, als meine Musikding- + Patchbay-Löterei... 😉

  • Like
Reaktionen: meisenknoedel
  • #1.225
Wie ist der Platzbedarf im Vergleich? Oder ist das nur ein erster Versuch, bei dem du das Layout noch nicht dahingehend optimiert hast?
Reparierbarkeit wäre, zumindest für mich, ein Thema, was gegen SMD spricht, aber du bewegst dich da ja in ganz anderen Sphären, als meine Musikding- + Patchbay-Löterei... 😉

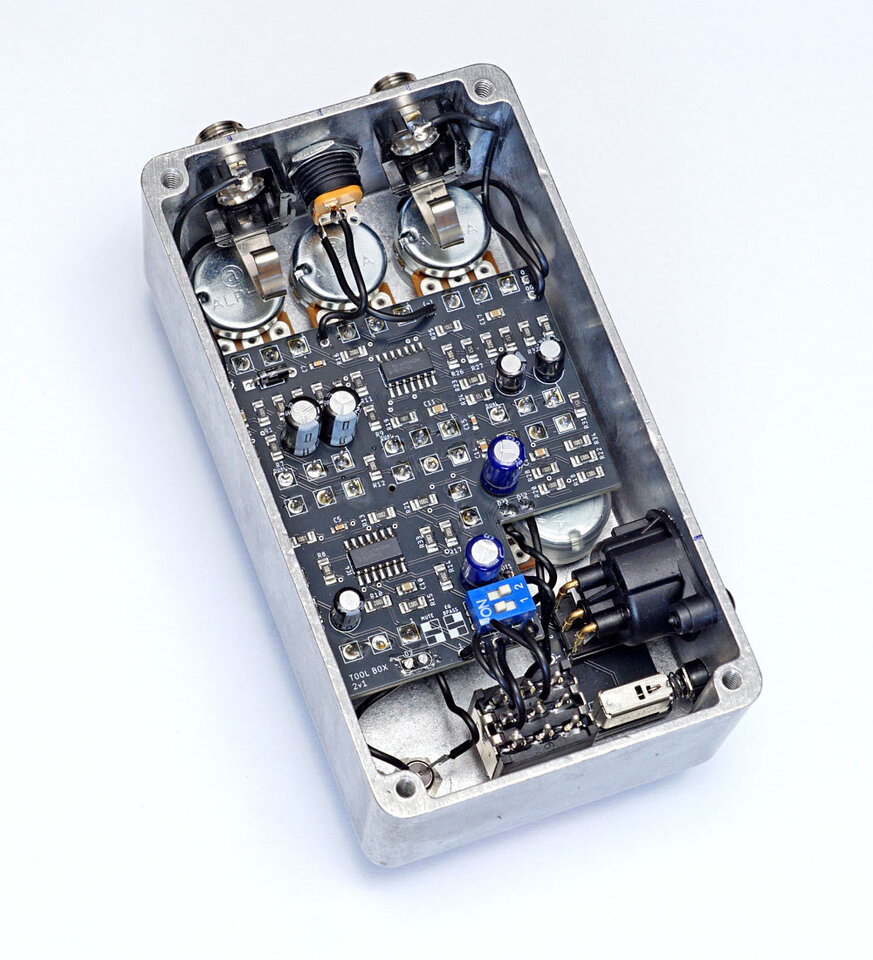

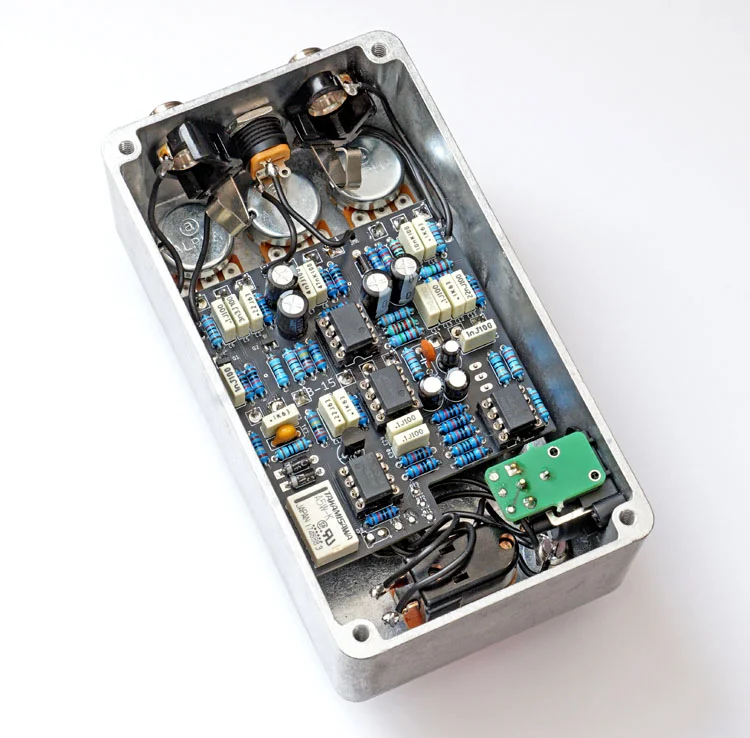

Man könnte nun ´ne Menge an Platz sparen, wenn man SMD Bauteile verwendet. Man sieht ja insbesondere den Unterschied bei den beiden ICs oder den Folienkondensatoren. Ich habe die Größe der PCB beibehalten, weil die Anordnung der Potis im Prinzip den Zuschnitt der PCB vorgeben. Außerdem routet es sich einfacher ohne dass man viele Vias nutzen muss, wenn man mehr Platz zwischen den Bauteilen behält.
Reparierbarkeit ist auch bei SMD gut möglich, wenn man über entsprechendes Werkzeug, z.B. eine Entlötpinzette oder Heißluft-Lötstation, verfügt. Was halt nervig ist, dass man einige Bauteilkennwerte nicht bestimmen kann, ohne das entsprechende Bauteil zu entlöten.

  • Like
  • Antwort hilfreich!
Reaktionen: meisenknoedel, Flox, Willie und 3 andere
  • #1.226
Respekt. Wo liegt man den preislich mit solchen Einzelanfertigungen heutzutage? 'n einfacher 3D-Drucker reicht da ja nicht ;-)
"Gewinn" beim Verkauf von selbst gefertigten Pedalen macht man erst bei größeren Mengen.
Nehmen wir mal die ToolBox als Beispiel:

Einmalig:
Entwurf der PCB: ca. 3h
Layout der Gehäusebeschriftung: ca. 1h

Bestückung (THT) der PCB: ca. 1,5 h
Fertigung des Gehäuses inkl. schleifen, Bohren, Gehäuse bedrucken: ca. 1,5 h

Endmontage inkl. Verkabelung, Justierung, Check: ca. 1h

Gesamtzeit für die Herstellung eines Exemplars: 4 Stunden (Ohne Entwurf etc.)

Diese könnten sich verringern, wenn man "am Stück" mehrere Teile fertigt, da die Abläufe zur Fertigung besser aufeinander abgestimmt sind. Aber ca. 3 Stunden würde ich trotzdem für ein Exemplar benötigen. Die reinen Materialkosten für so ein Pedal bewegen sich schnell bei 60-70€. Wenn man nun 130€ für einen Verkaufspreis ansetzt, ergibt sich ein Stundenlohn von 15h (der baldige "Mindestlohn"...).
Hinzu kommen die Stunden für eventuellen Support und die Erstattungen für das 7tägige Rückgaberecht oder Gewährleistung.

Die Kosten zur Fertigung eines Pedals könnte man senken, indem man die PCB bestücken lässt (SMD) und die Gehäuse ebenfalls vorbohren und vorbeschriften lässt. Dann bräuchte man als geübter Serienfertiger vielleicht nur noch (grob geschätzt) 30...45min für ein Exemplar.

  • Antwort hilfreich!
  • Like
Reaktionen: meisenknoedel und Kalmar
  • #1.227
Momentan finde ich nicht die Zeit, neue Projekte zu beginnen. Aber ich beschäftige mich immer mal wieder mit den verschiedensten Filtern. Den s.g. Pultec-Trick finde ich besonders interessant. Es gibt ja ein paar Pedale, die diesen EQ auf verschiedenste Weise umsetzen.

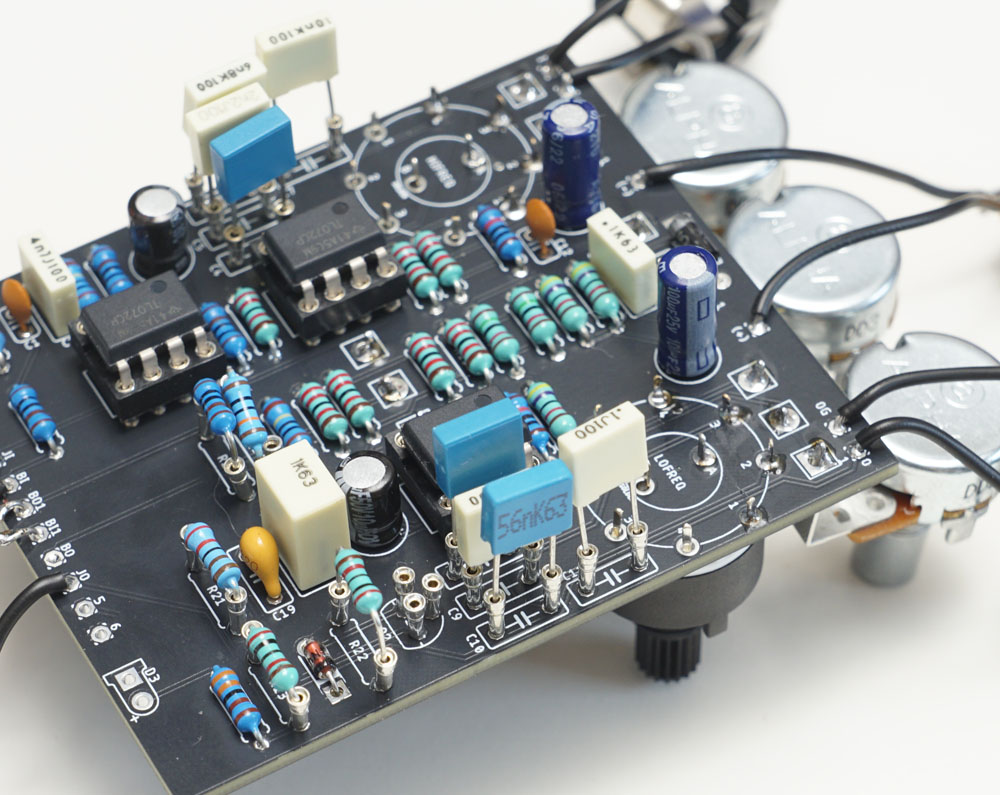

Ich versehe meine Version Null Platinen oftmals mit Pin-Headern, so dass ich verschiedenste Bauteilwerte testen kann:

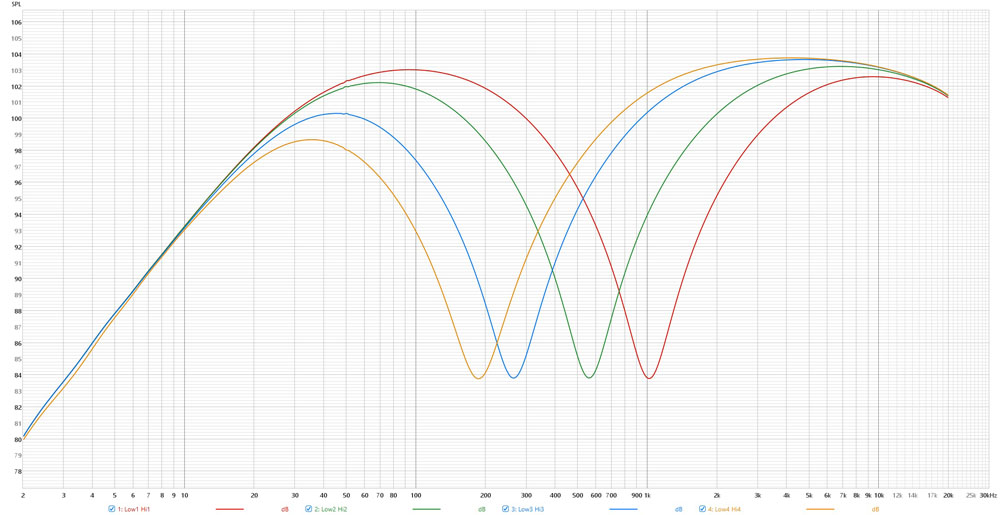

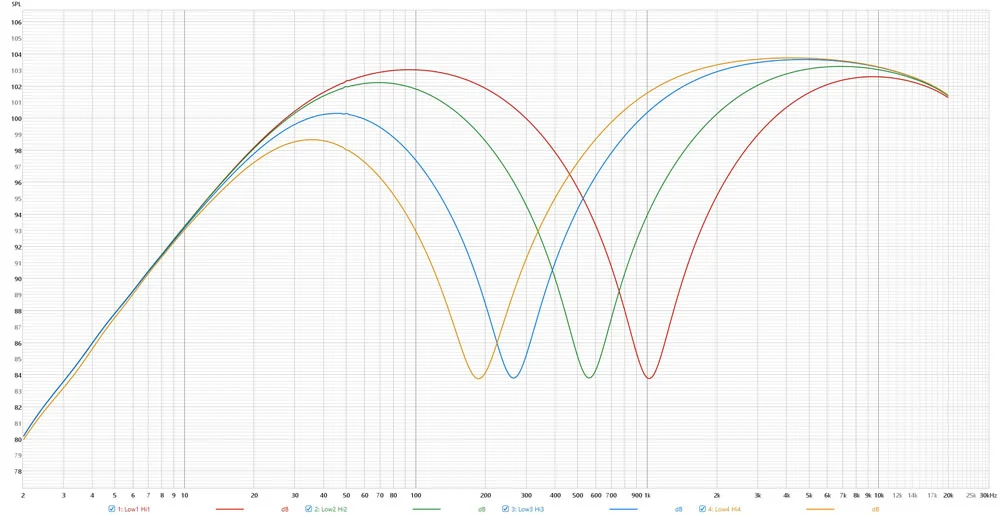

Natürlich könnte man viele Dinge berechnen. Nur hören kann man sie dann trotzdem nicht. Ich bin da eher der Ausprobier-Typ und möchte hören, welche Auswirkungen es hat, wenn ich Bauteilkennwerte ändere. Oben auf dem Foto ist State-Variable-Filter zu sehen, den ich mehr auf die Bass-Anwendung abgestimmt habe.
Das Ergebnis sieht gut und klingt auch ganz gut.

  • Like
  • Gute Idee
  • Antwort hilfreich!
Reaktionen: SuperFour, walp, goldbass und 8 andere
  • #1.228
Die oben gezeigte PCB zeigt im Prinzip den zerofiveAudio LowRider, welcher sich wiederum sehr stark an die Schaltung des Pultec EQP-1 orientiert . Nur dass ich die Schaltung dahingehend geändert habe, dass Hi- und LoFrequenzen getrennt voneinander gewählt werden können. So erhält man ein paar mehr Soundvariationen.

  • Like
  • Gute Idee
  • Antwort hilfreich!
Reaktionen: claudio, goldbass, FooVines und 4 andere
  • #1.229

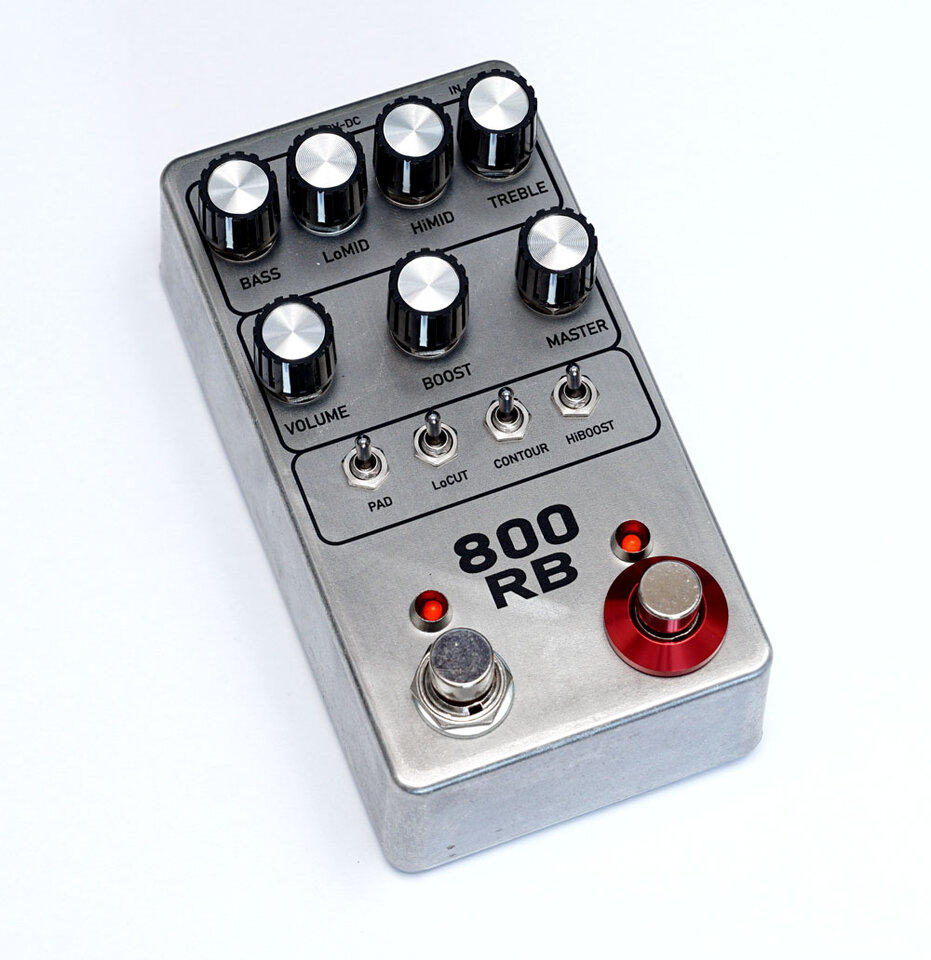

Hier mal ein Beispiel dafür, dass manche Ideen leichter umgesetzt werden können, wenn man auf SMD-Bestückung umstellt. Vor längerer Zeit habe ich bereits meine Version des Gallien-Krueger 800RB Preamps gebaut.

Ich wollte die Schaltung aber gerne in einem kleineren 125B Gehäuse unterbringen. Trotz sehr hoher Packdichte und Verwendung von kleineren Bauteilmaßen ist es mir nicht gelungen, alles auf einer Platine unterbringen zu können. Tlw. kam sogar die Überlegung auf, die Bauteile auf zwei PCBs zu verteilen, die dann quasi übereinander in ein Gehäuse "gestapelt" werden.

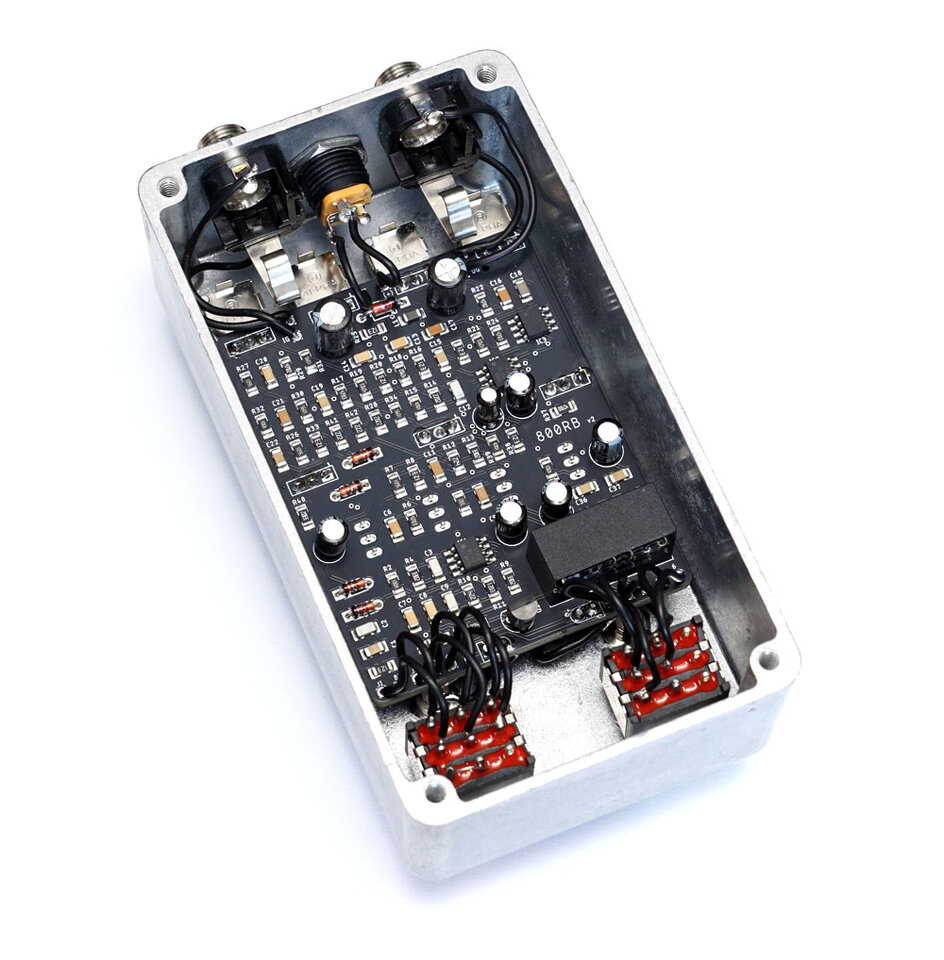

Nun habe ich eine SMD-Version entworfen (und eine PCB bestücken lassen), was zu einer zufriedenstellenden Platzersparnis geführt hat:



  • Like
  • Wow
Reaktionen: BassPapa, mucbass56, gillento und 20 andere
  • #1.230
Hammer

  • Like
Reaktionen: FooVines
  • #1.231

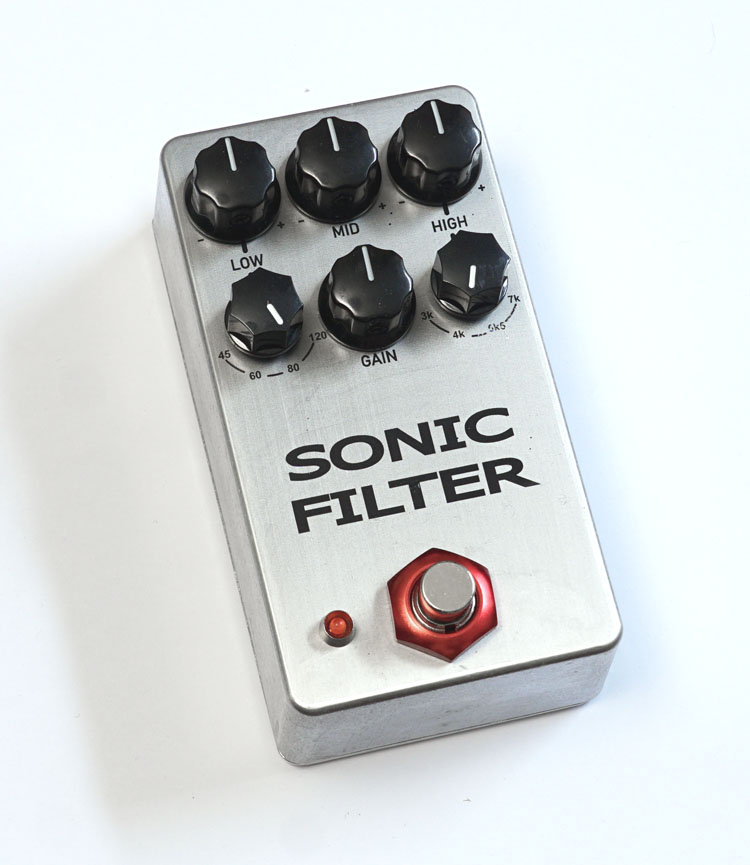

Dieses Teil ähnelt im Prinzip dem EQP (LowRider Clone), nur dass hier die Bass und High (Center-)Frequenzen gewählt und geboostet werden können:

  • Like
Reaktionen: cfortner, cellkirk74, meisenknoedel und 10 andere
  • #1.234
Was ich schon immer mal fragen wollte, wo lässt Du Deine Platinen machen?

  • Like
Reaktionen: claudio
  • #1.235
Was ich schon immer mal fragen wollte, wo lässt Du Deine Platinen machen?
Mein Schwager arbeitet in einer Firma, die fertigen irgendwelche elektronische Geräte. Dort kann ich (gegen Kostenerstattung) Platinen fertigen lassen.
Ansonsten habe ich aisler und JLCPCB getestet. Aisler ist ok, bei JLCPCB hat man mehr Möglichkeiten. Dort habe ich auch die bestückten Platinen fertigen lassen. In kleiner Stückzahl ist das pro PCB zwar immer noch nicht gerade günstig, aber wenn man sich ein wenig mit den zu bestückenden Komponenten beschäftigt und in höherer Stückzahl bestellen würde, geht der Preis je Platine ganz schnell in einen recht kostengünstigen Bereich.
Ich wage zu behaupten, dass der Großteil der hiesigen Effektschmieden bei JLCPCB fertigen lässt…

  • Like
  • Antwort hilfreich!
Reaktionen: Talisker, Axel und cfortner
  • #1.236
Danke. Ich schau mir das mal an. Ich finde aktuell, der MusikDing bzw. andyszeug onboard Preamp ist vom Layout her etwas hmrpf..schwierig. Das Original-Layout wäre bekannt, und hätte den Vorteil, daß es, bei Verwendung der originalen Lochabstände hübsch an Bass und Treble Pot hängt.

  • Like
Reaktionen: cfortner
  • #1.237
Danke. Ich schau mir das mal an. Ich finde aktuell, der MusikDing bzw. andyszeug onboard Preamp ist vom Layout her etwas hmrpf..schwierig. Das Original-Layout wäre bekannt, und hätte den Vorteil, daß es, bei Verwendung der originalen Lochabstände hübsch an Bass und Treble Pot hängt.

Oi!
Das sagst jetzt wo ich ihn bestellt habe . . . ;)

Bei deinem Layout würde die Platine an beiden Potis hängen? Das hört sich stabil an . . .

Solltest du Leute suchen die dir helfen durch Masse den Preis zu drücken, helfe ich gerne mit ;)

  • Like
Reaktionen: BassPapa
  • #1.238

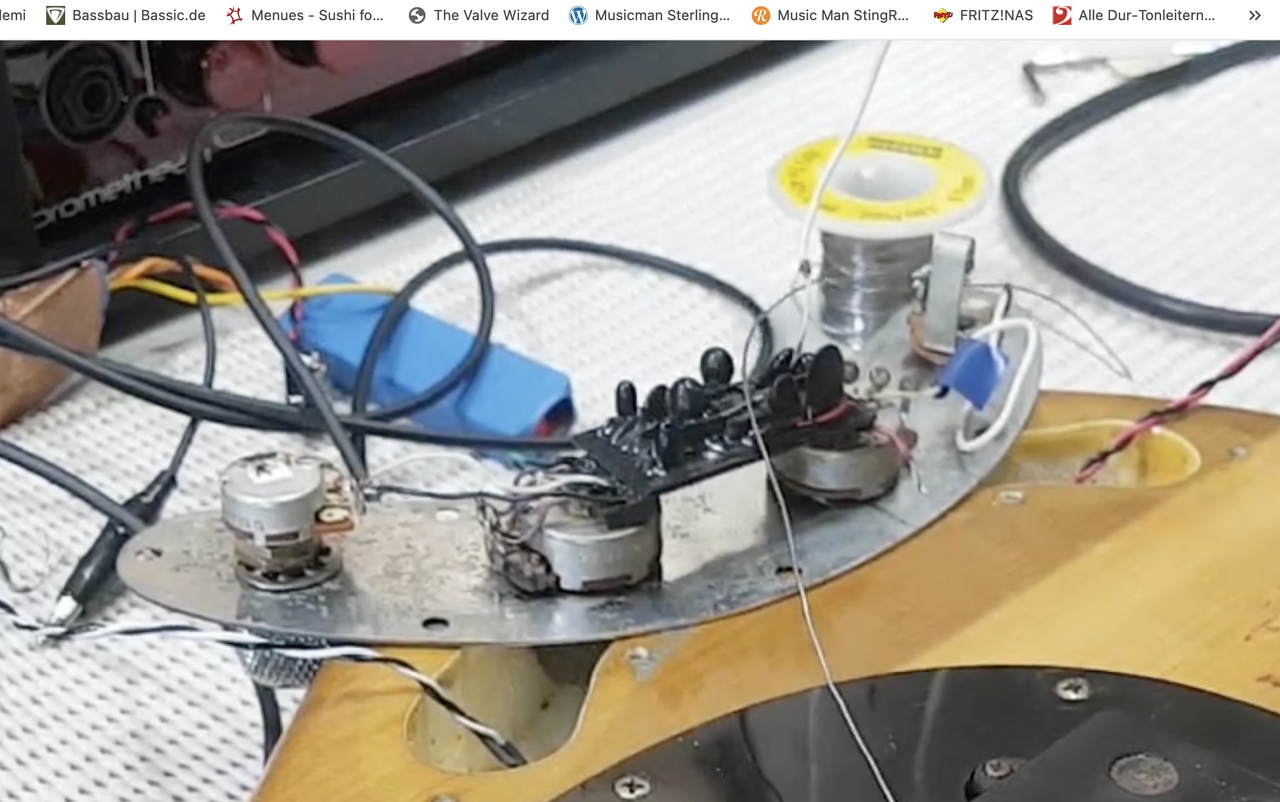

Das hier wäre ein Foto eines Original 78 (resin coated). Ich muss mal ein bisschen chinchen, welche Variante am besten passt, aber wenigstens das Treble Pot würde ich gleich mit den Pins als Aufhänger verwenden wollen. Das schmalere Länge/Breiteverhältnis ist auf jeden Fall einfacher flach in die übliche Fräsung zu bekommen, hoffe ich. Wenn das eine Ende nur per Klebepad auf dem Poti befestigt ist, wäre auch der Potiabstand nicht mehr so ultrakritisch.




Wenn ich da genauere Erkenntnisse habe, würde ich einen neuen Faden starten, damit das hier nicht zuweit off topic führt.

  • Like
Reaktionen: Patrick@Stereomountain, BassPapa, Kalmar und eine weitere Person
  • #1.239
Das hier wäre ein Foto eines Original 78 (resin coated). Ich muss mal ein bisschen chinchen, welche Variante am besten passt, aber wenigstens das Treble Pot würde ich gleich mit den Pins als Aufhänger verwenden wollen. Das schmalere Länge/Breiteverhältnis ist auf jeden Fall einfacher flach in die übliche Fräsung zu bekommen, hoffe ich. Wenn das eine Ende nur per Klebepad auf dem Poti befestigt ist, wäre auch der Potiabstand nicht mehr so ultrakritisch.


Anhang anzeigen 933015

Wenn ich da genauere Erkenntnisse habe, würde ich einen neuen Faden starten, damit das hier nicht zuweit off topic führt.
cool
wenn du daran denkst, erwähne mich bitte, damit ich es mitbekomme ;-)

  • Like
  • Antwort hilfreich!
Reaktionen: Patrick@Stereomountain, BassPapa und whitewater
