Headless Bass selber bauen

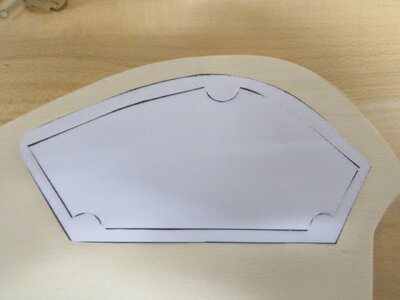

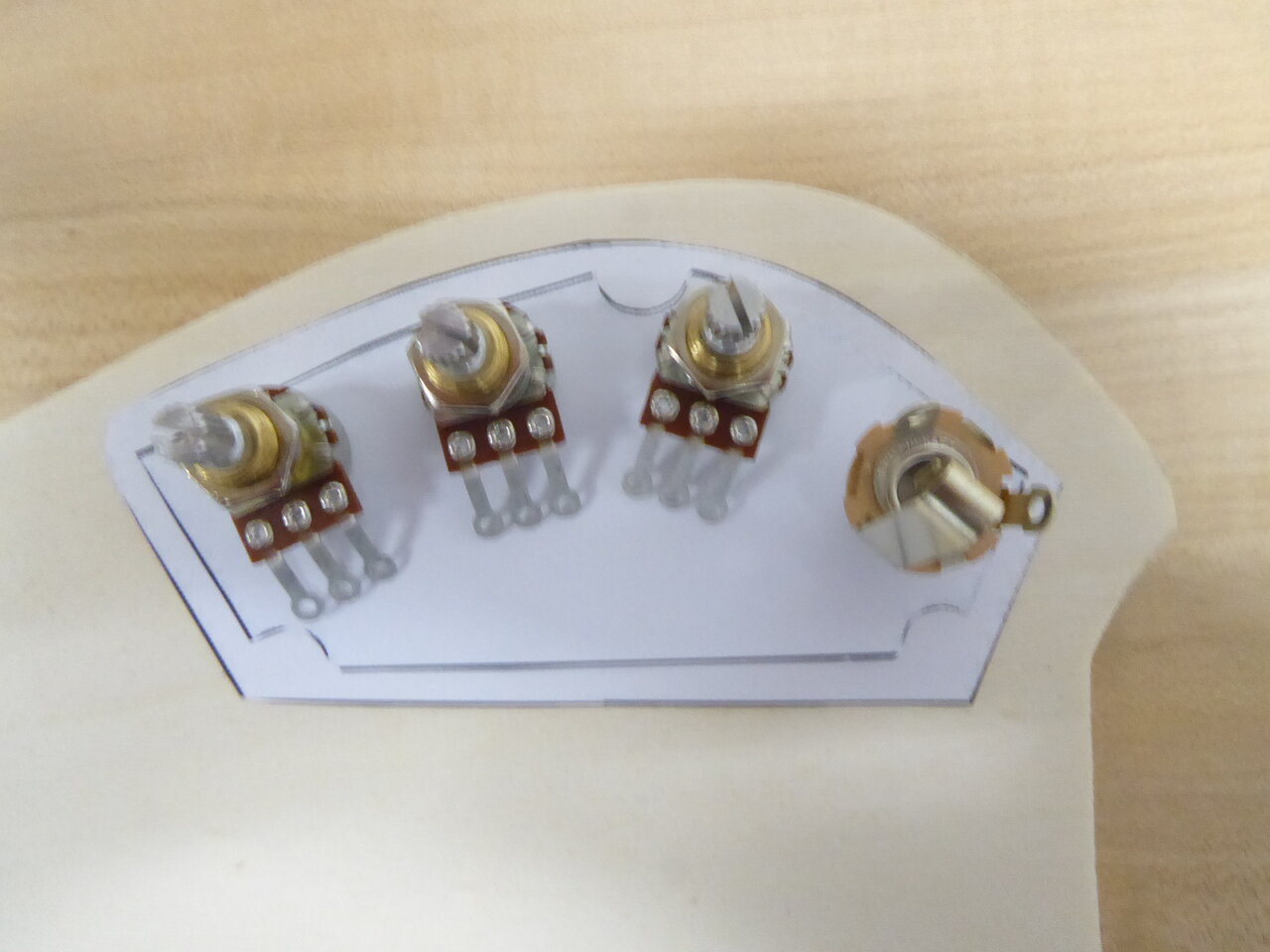

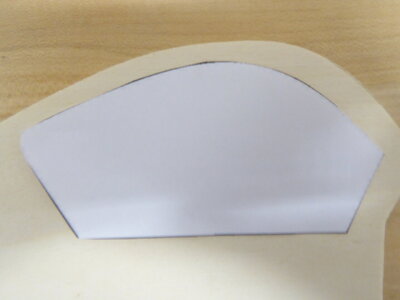

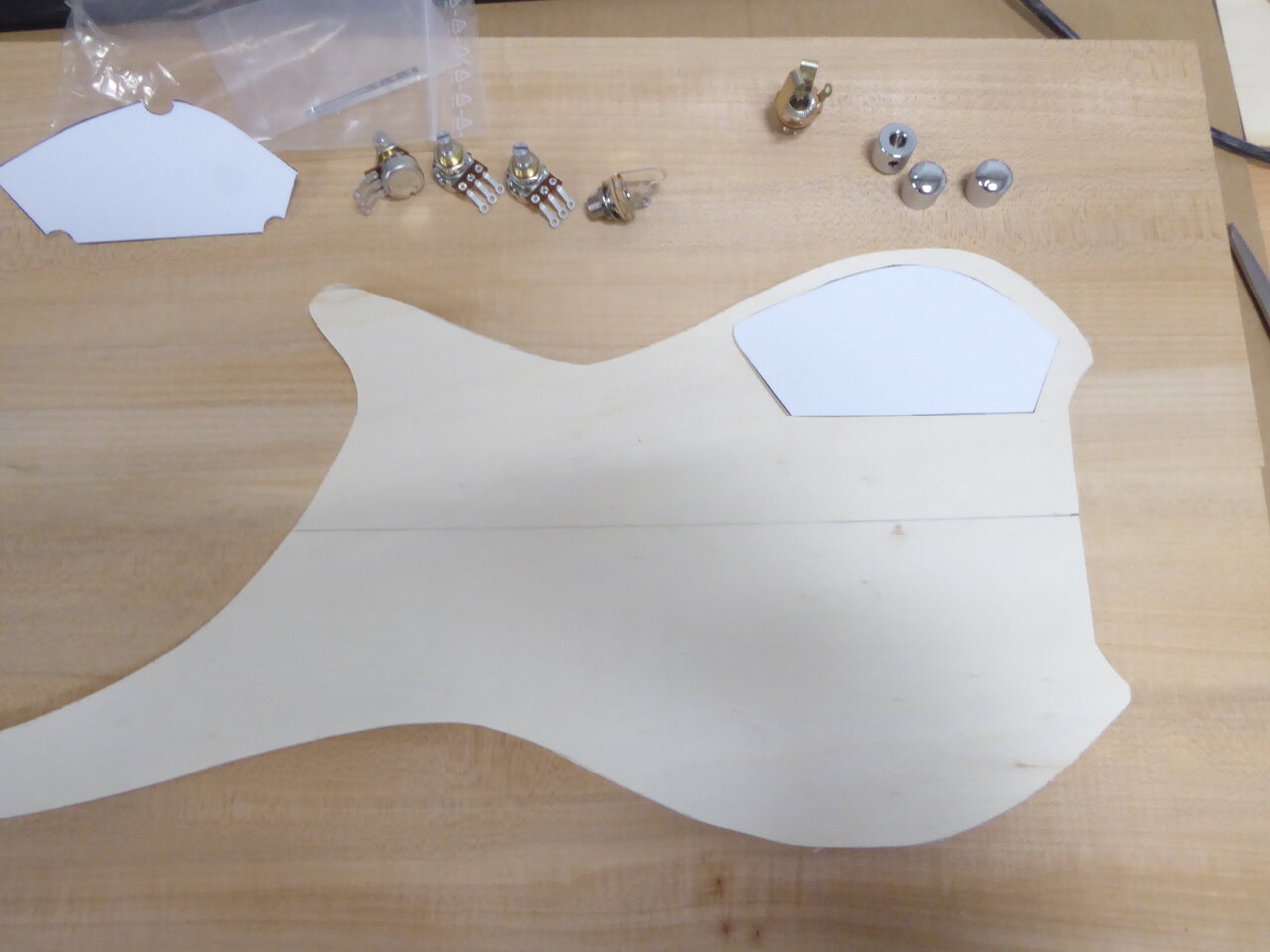

Heute war das Zeichnen der beiden Schablonen fürs Elektronikfach dran.
Vorhin dann noch zum Baumarkt gefahren, um Sperrholz für die Schablonen zu besorgen.
Beim Toom war die Säge kaputt, aber zum Glück gabs beim OBI passendes Birken-Sperrholz.

Morgen soll das Griffbrett kommen, dann kanns endlich mit dem Hals losgehen.
Als Body wird voraussichtlich Rot-Erle in einer Dicke von 38 mm verwendet.
Der Hals wird aus Ahorn mit Vogelaugenahorn-Griffbrett sein.


Anhänge

  • P1040045.JPG
    96,8 KB · Aufrufe: 44
  • P1040044.JPG
    74,9 KB · Aufrufe: 38
  • P1040043.JPG
    102,3 KB · Aufrufe: 38
  • P1040042.JPG
    107,4 KB · Aufrufe: 39
Zuletzt bearbeitet:

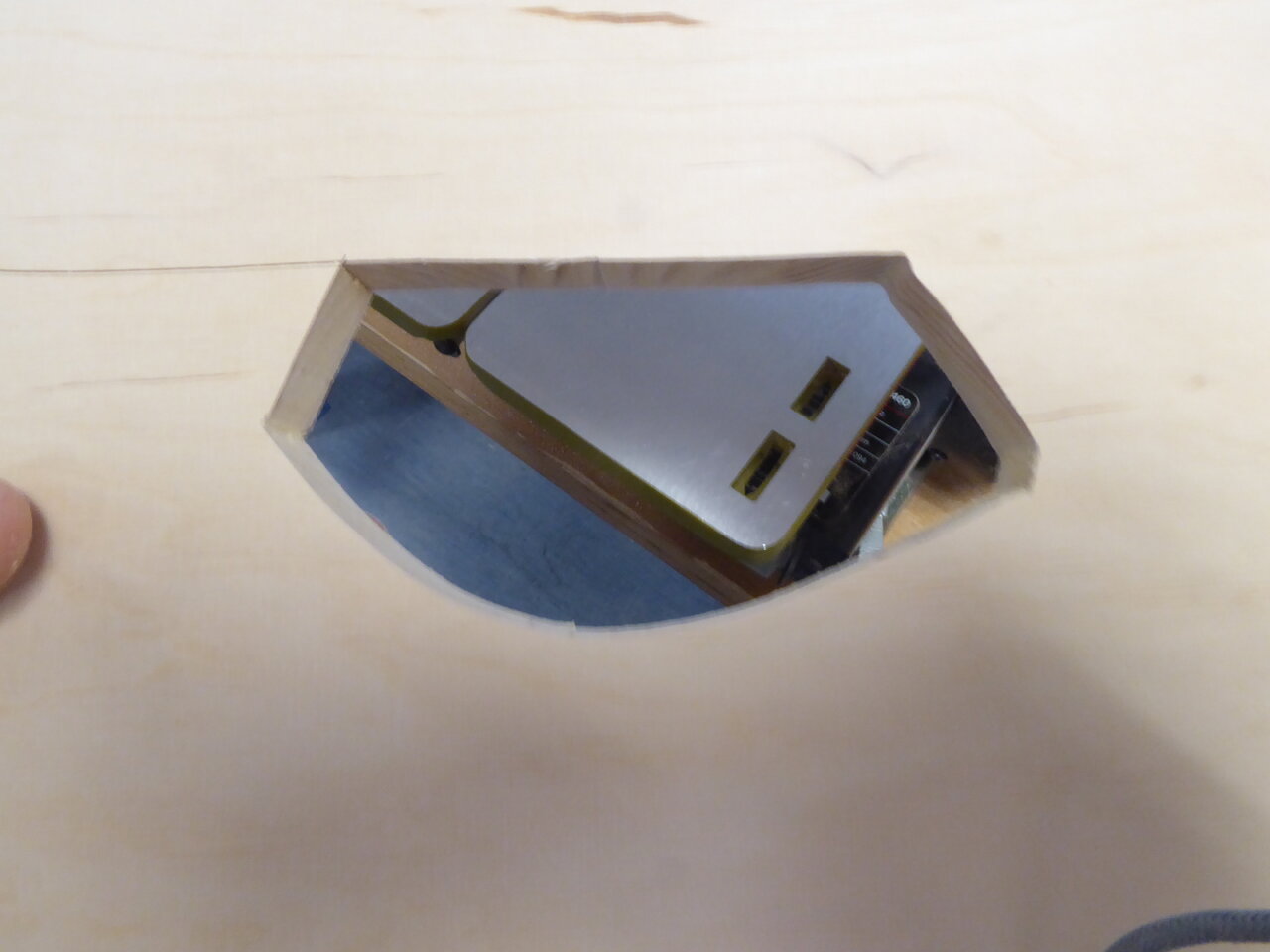

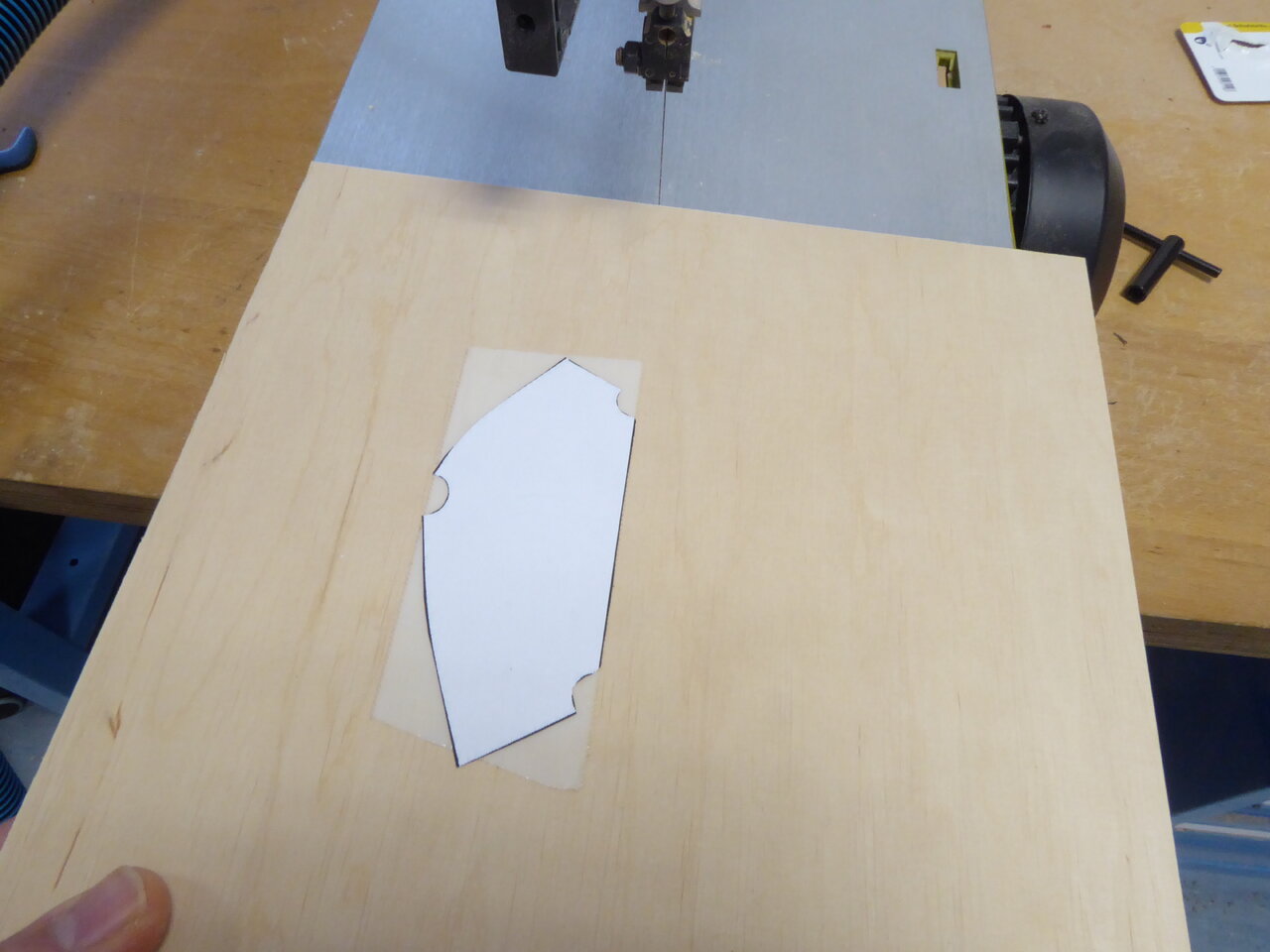

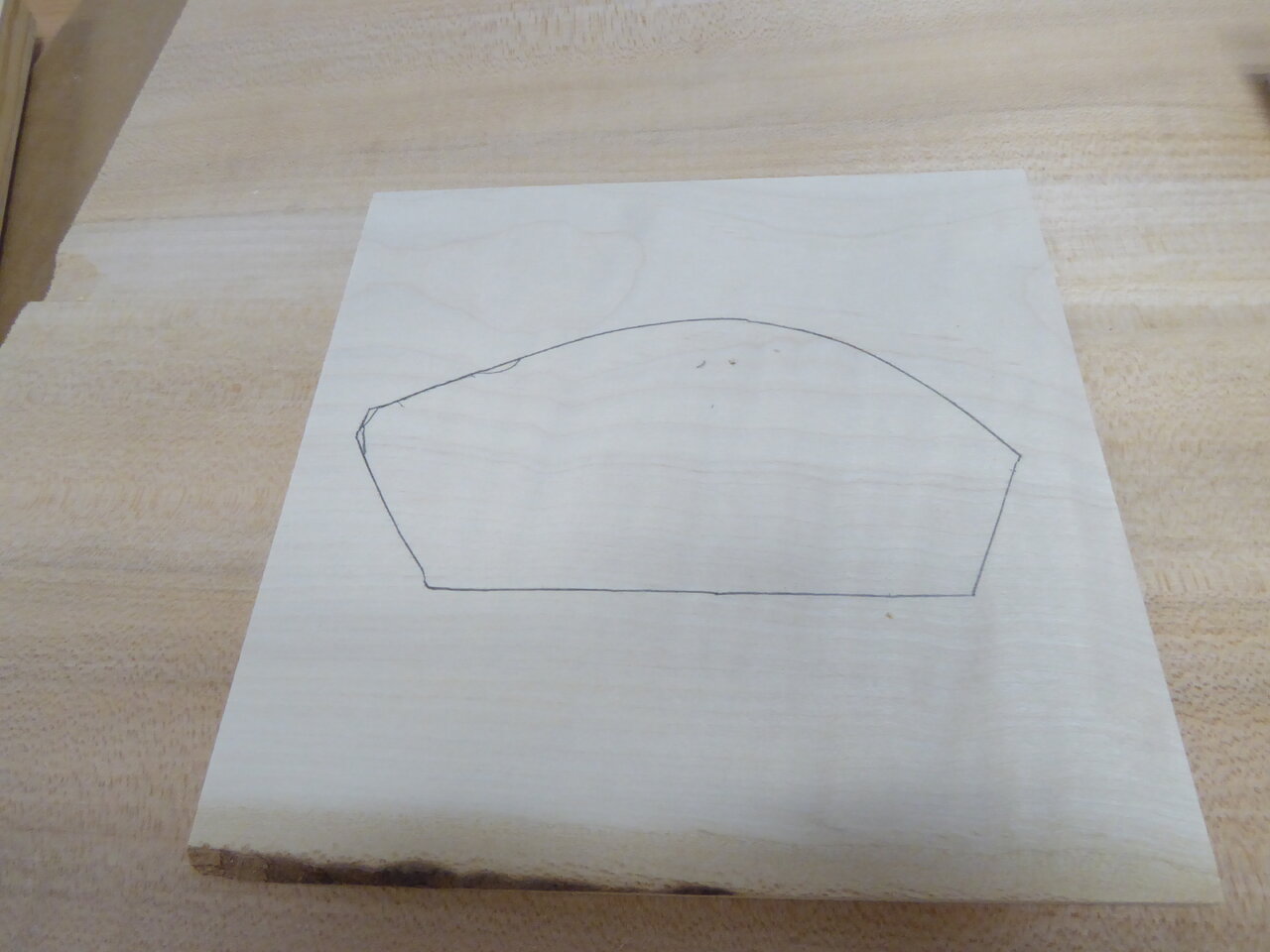

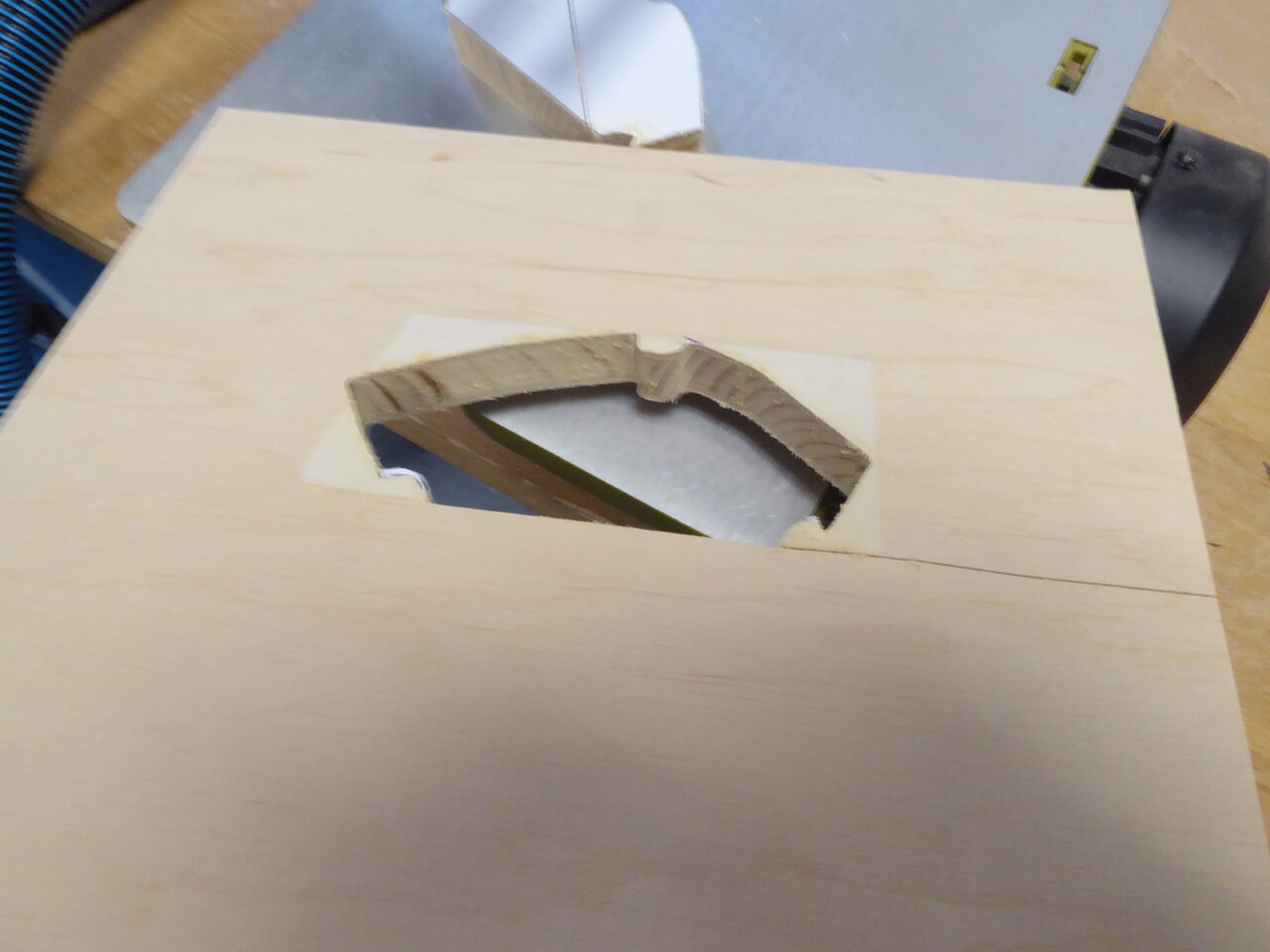

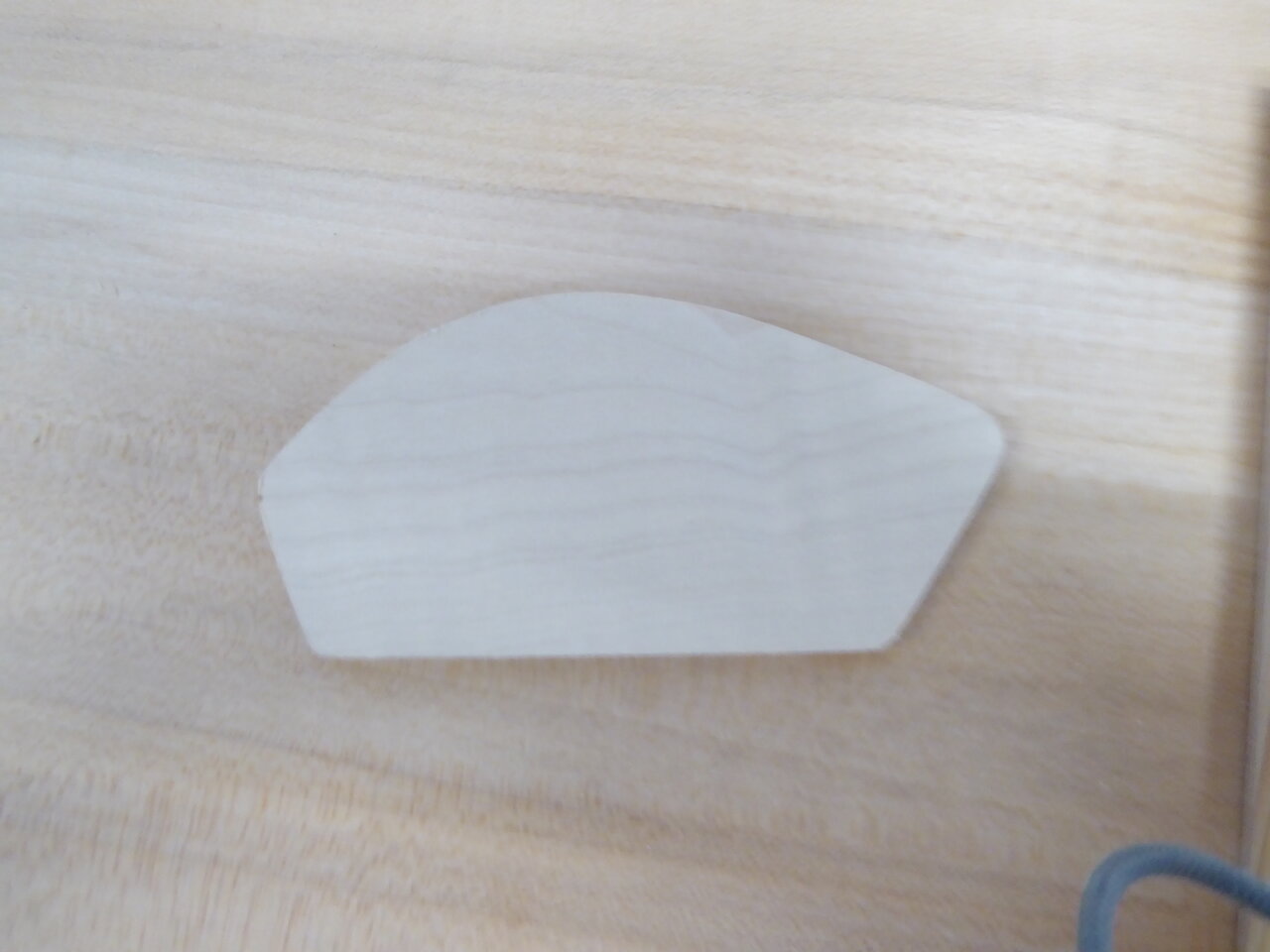

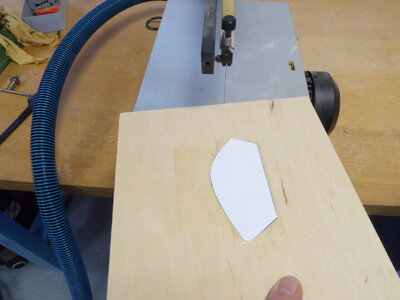

Vorhin habe ich die beiden Elektronikfach-Schablonen und den Elektronikfach-Deckel gesägt.

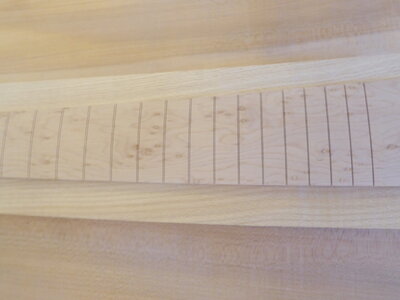

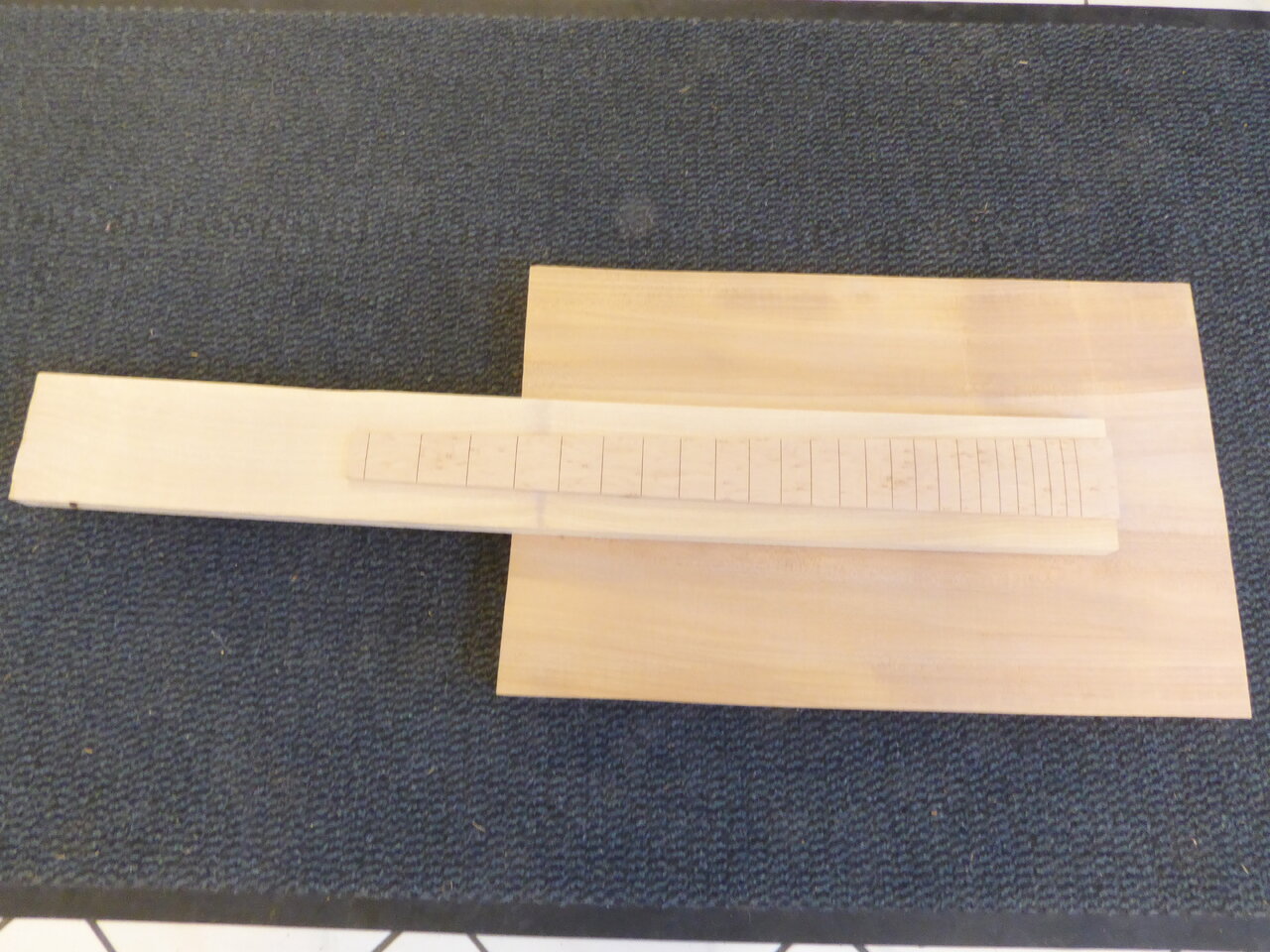

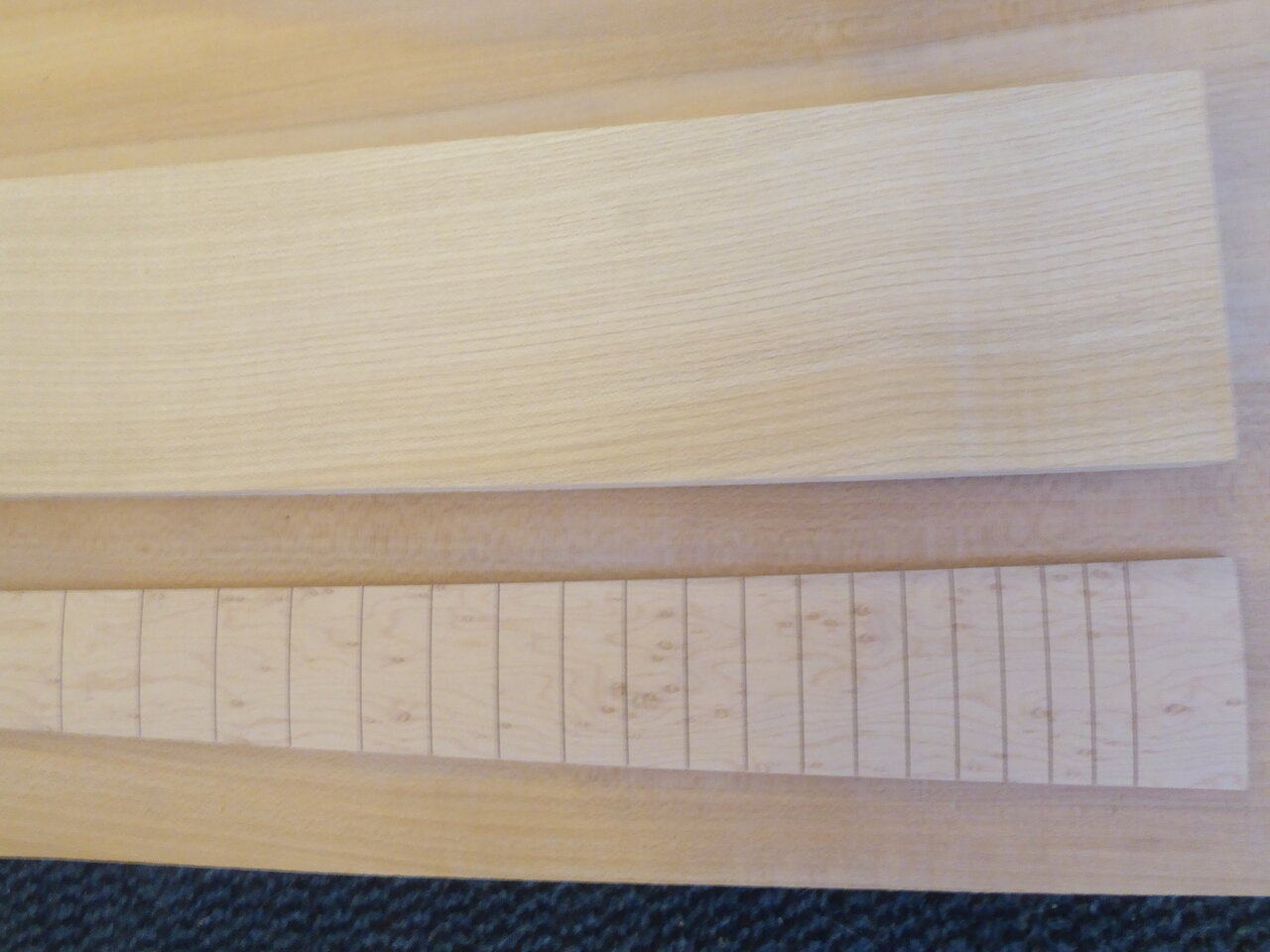

Eben war der nette DHL-Zusteller da und hat das Vogelaugenahorn-Griffbrett gebracht :juhuu:.
Jetzt kann es endlich losgehen mit dem Hals.


Anhänge

  • P1040053.JPG
    80,8 KB · Aufrufe: 50
  • P1040052.JPG
    106,7 KB · Aufrufe: 43

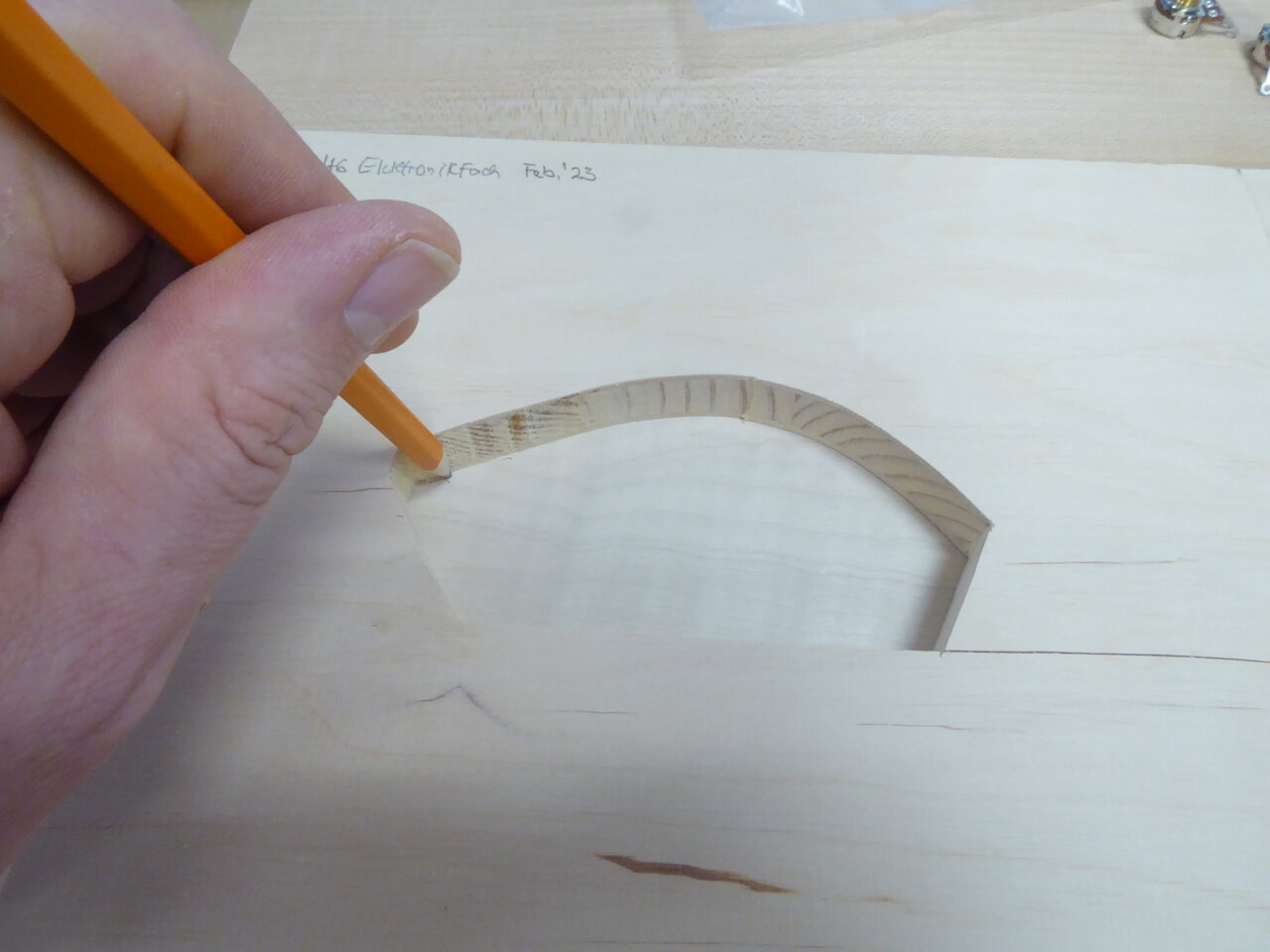

  • P1040051.JPG
    90,6 KB · Aufrufe: 41
  • P1040050.JPG
    88,5 KB · Aufrufe: 39
  • P1040049.JPG
    98,2 KB · Aufrufe: 36
  • P1040048.JPG
    71,3 KB · Aufrufe: 39
  • P1040047.JPG
    129,8 KB · Aufrufe: 44
  • P1040056.JPG
    120,3 KB · Aufrufe: 46
  • P1040055.JPG
    101,2 KB · Aufrufe: 52
  • P1040054.JPG
    217,2 KB · Aufrufe: 55
Folgende Arbeiten habe ich heute noch durchgeführt:

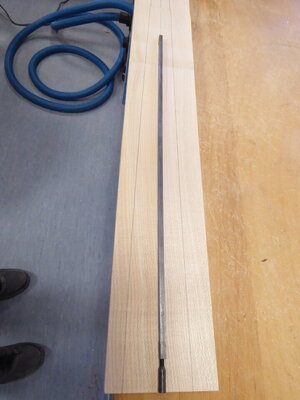

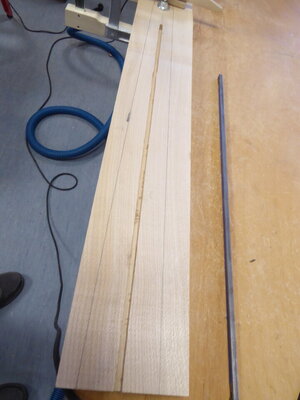

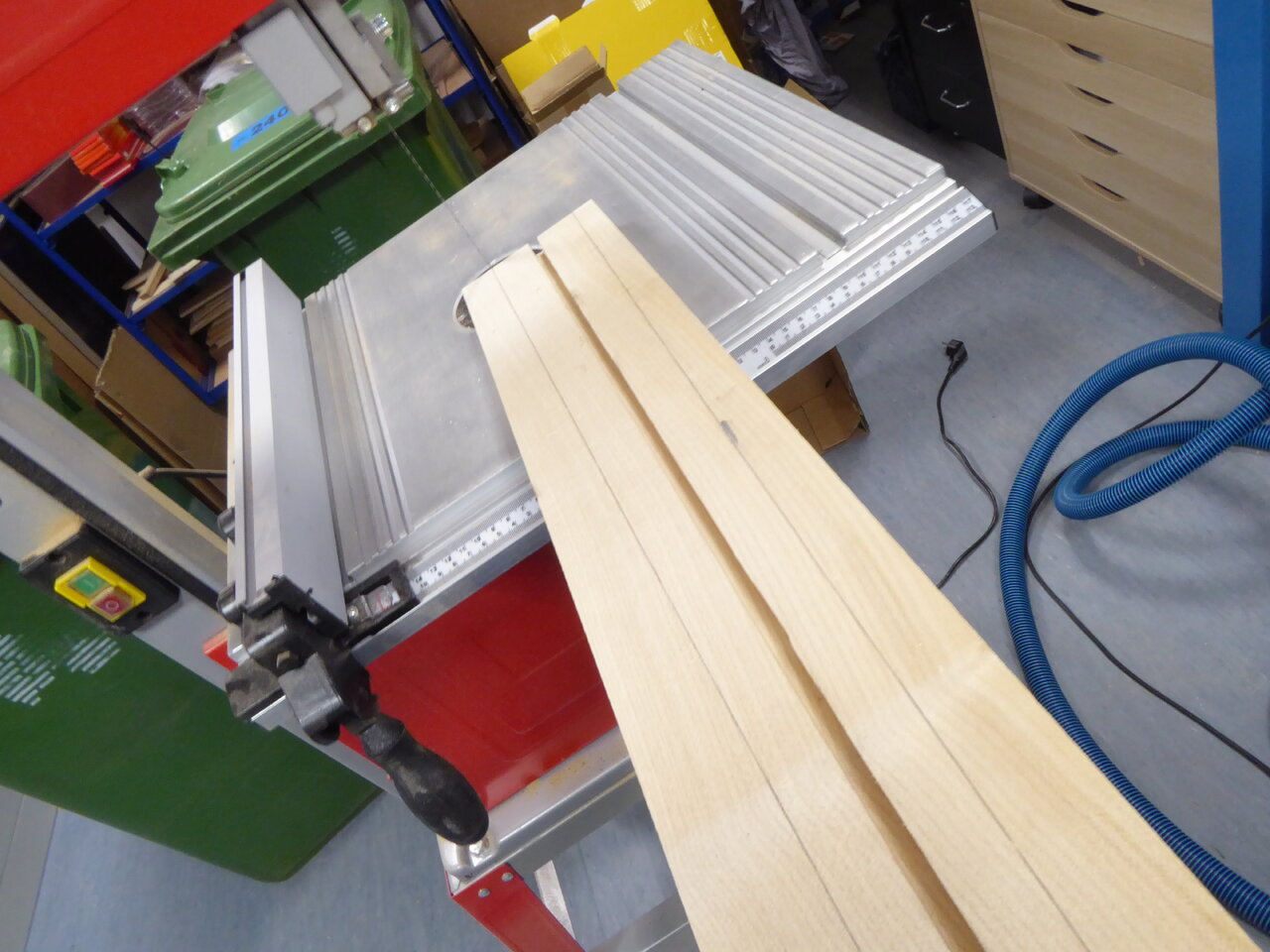

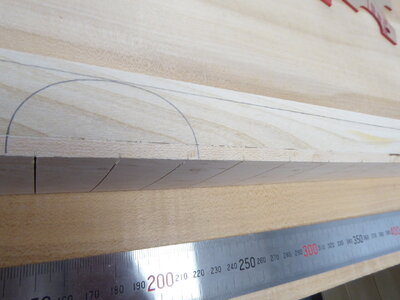

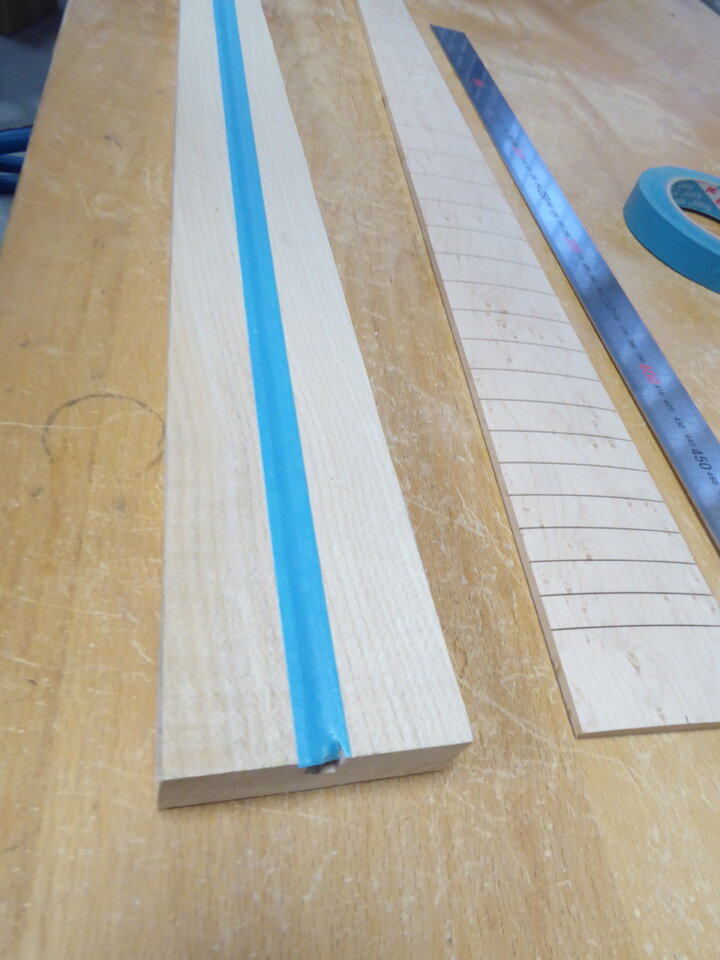

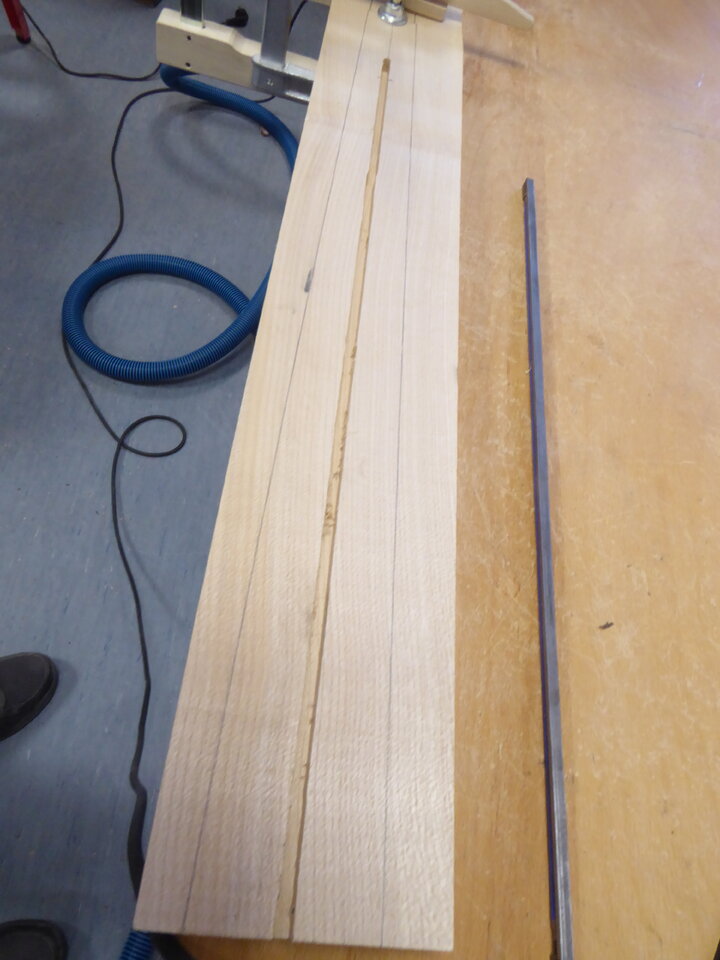

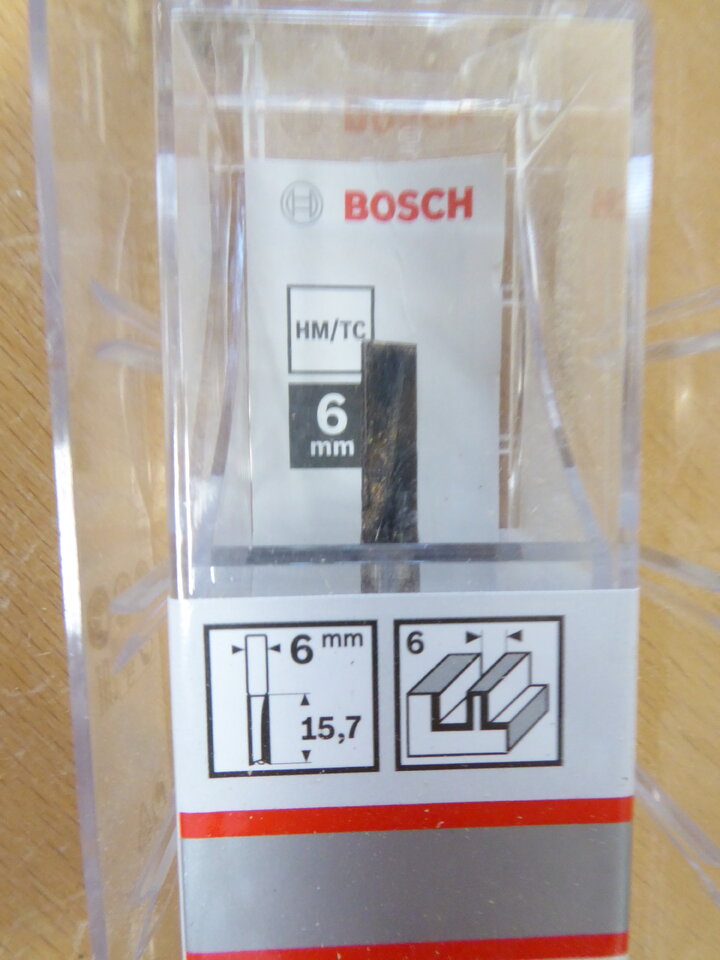

1. Spannstabkanal gefräst mit Kantenfräse

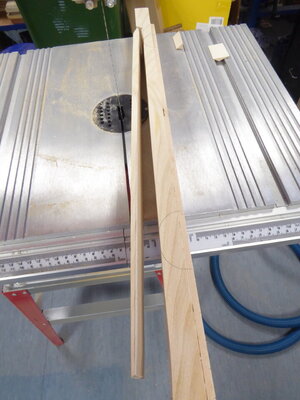

2. Hals ausgesägt mit Bandsäge

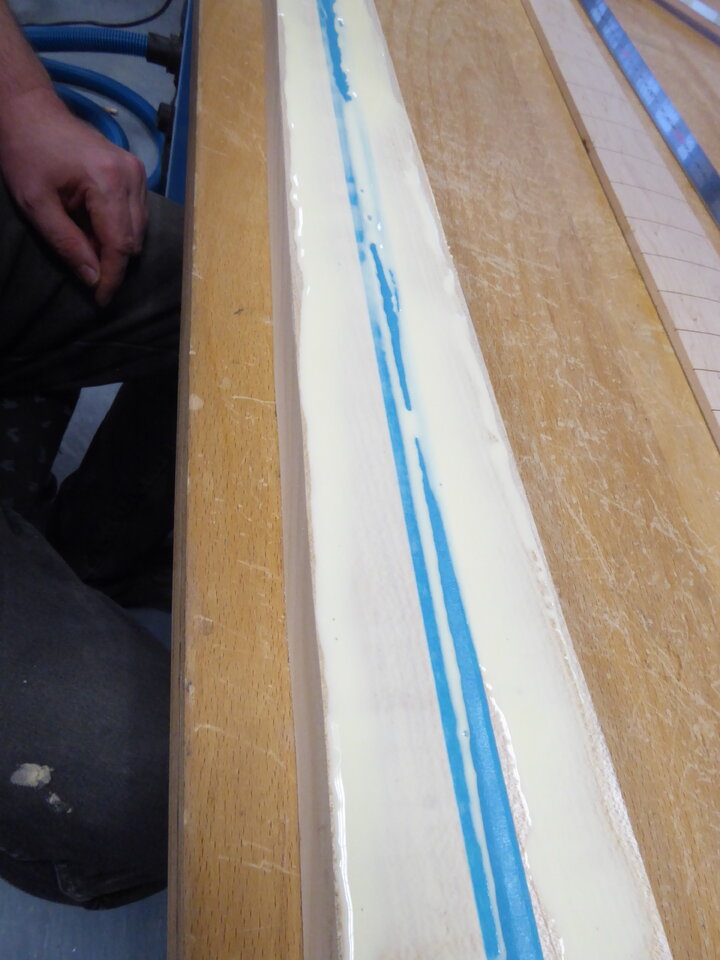

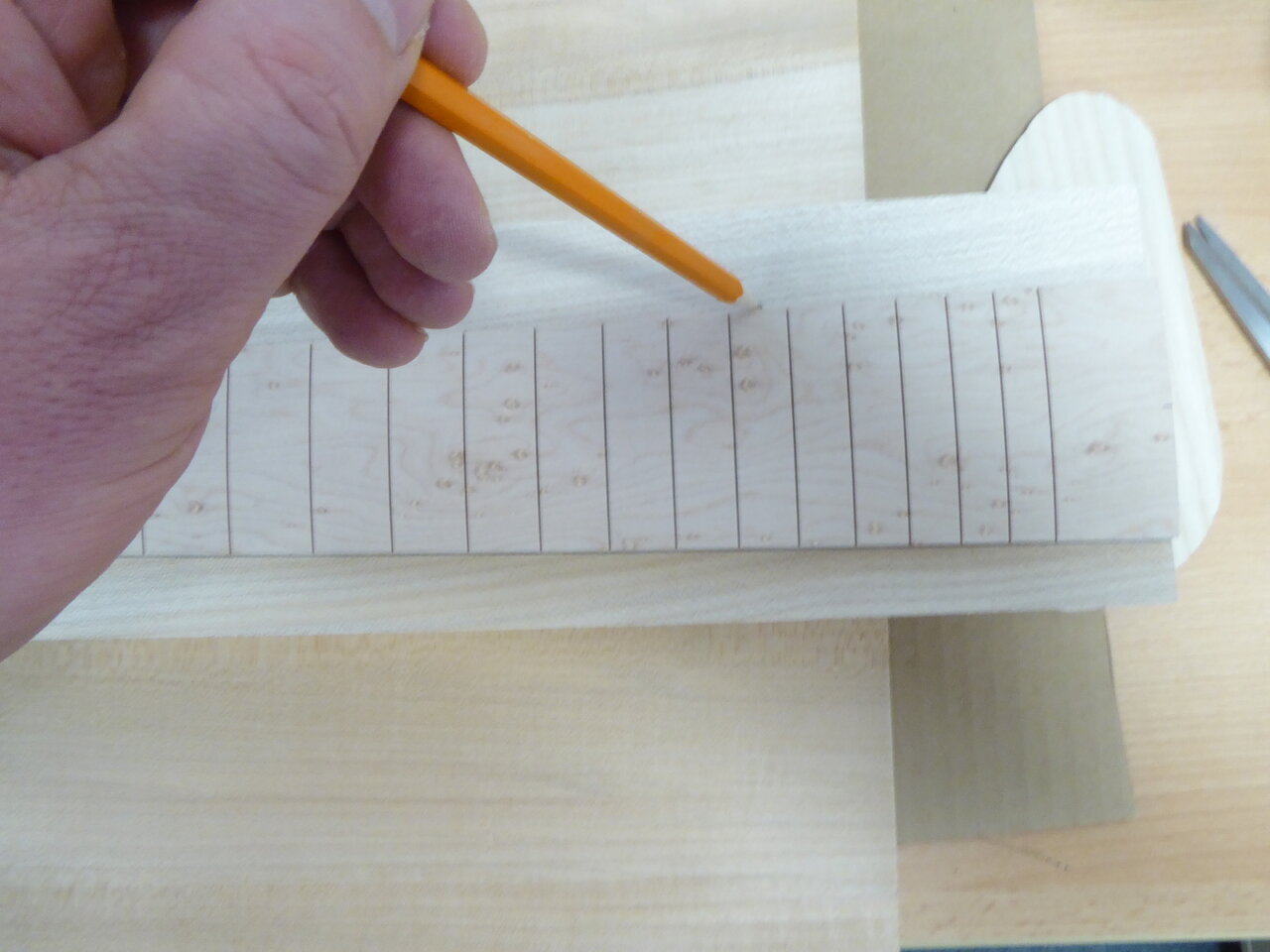

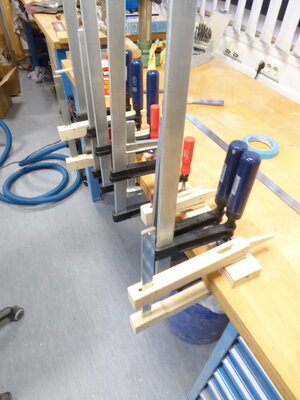

3. Griffbrett aufgeleimt


Anhänge

  • P1040065.JPG
    177 KB · Aufrufe: 49
  • P1040068.JPG
    99,2 KB · Aufrufe: 49
  • P1040069.JPG
    97,8 KB · Aufrufe: 52
  • P1040071.JPG
    121,3 KB · Aufrufe: 49
  • P1040063.JPG
    87,8 KB · Aufrufe: 49
  • P1040062.JPG
    150,9 KB · Aufrufe: 49
  • P1040061.JPG
    87 KB · Aufrufe: 48
  • P1040059.JPG
    91,5 KB · Aufrufe: 49

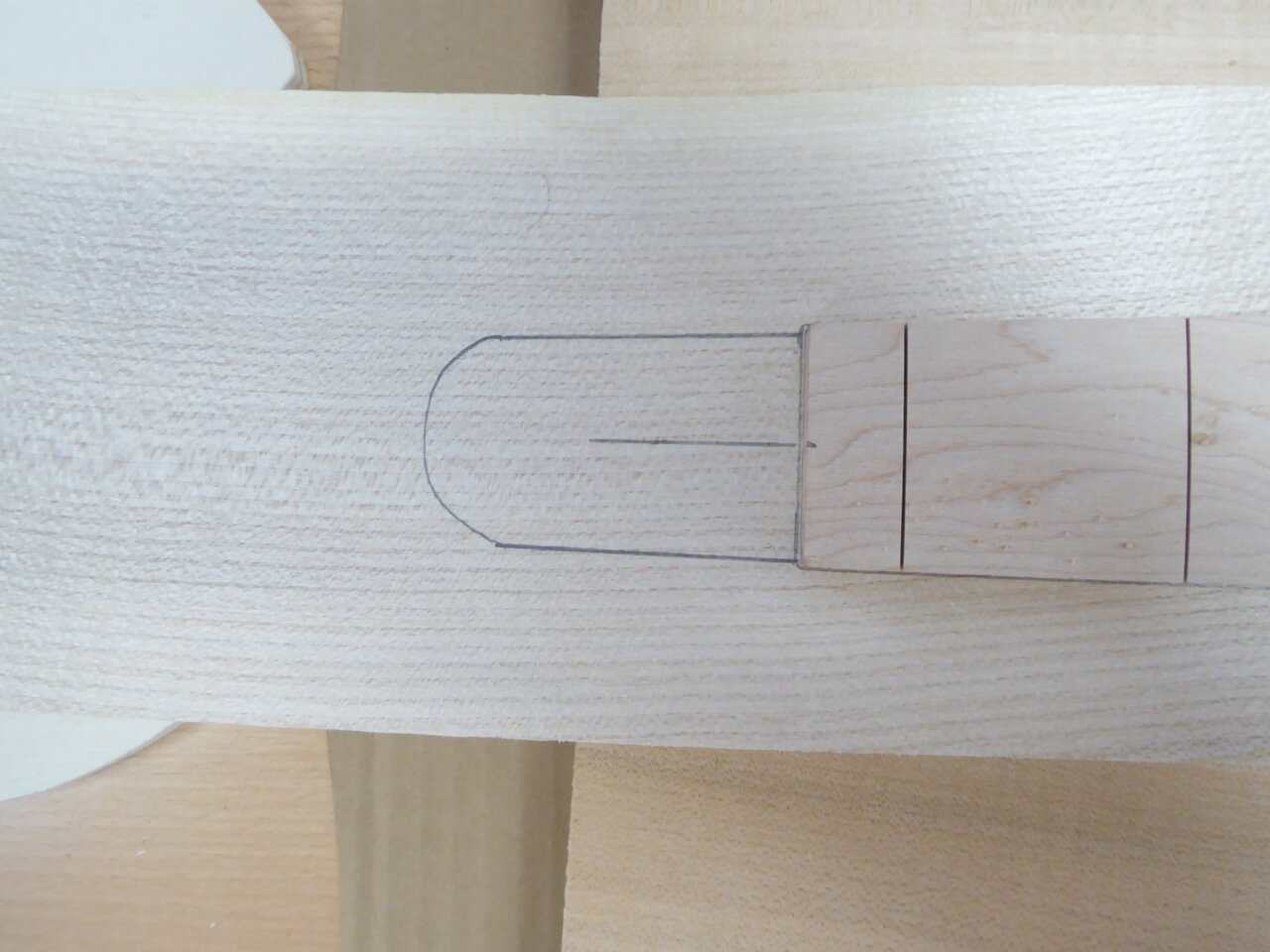

  • P1040058.JPG
    139,2 KB · Aufrufe: 48
  • P1040057.JPG
    107,8 KB · Aufrufe: 56

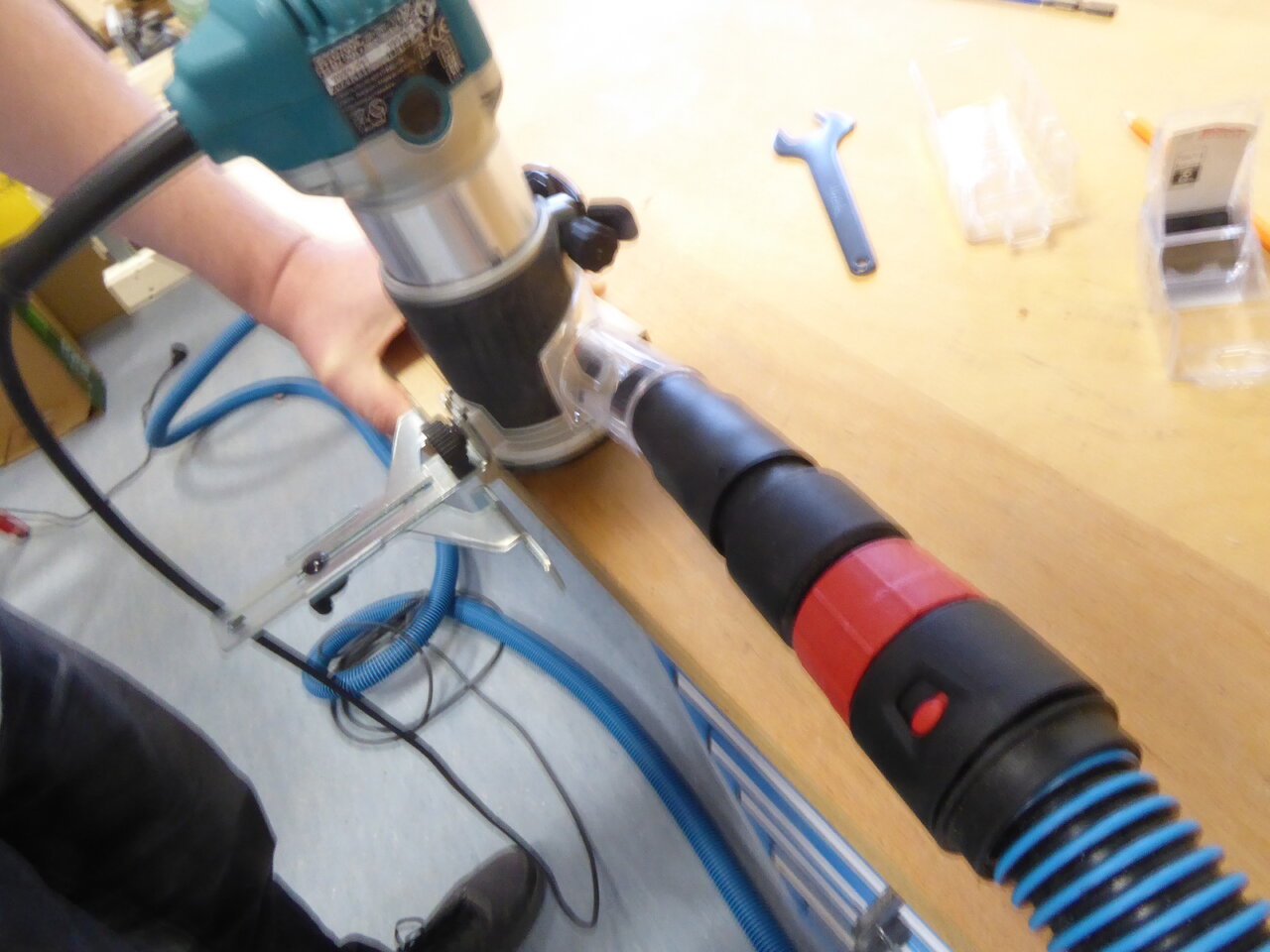

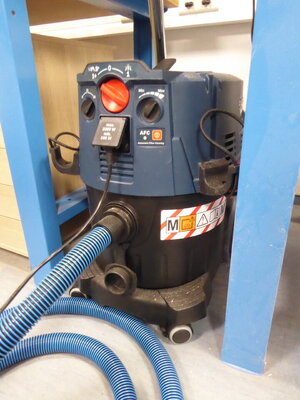

Nachdem ich hier ja mehrmals darauf hingewiesen wurde wie wichtig eine gute Absaugung für die Gesundheit ist, habe ich übrigens inzwischen einen Bosch Professional Industriestaubsauger GAS 35 M AFC.
Dumm nur, dass alle Geräte, welche ich besitze, einen anderen Durchmesser beim Absaugstutzen haben, aber dafür gibt es ja diverse Adaptersets ... :-)


Anhänge

  • P1040062.JPG
    150,9 KB · Aufrufe: 53
  • P1040072.JPG
    125,1 KB · Aufrufe: 56
Zuletzt bearbeitet:
Hast du da bitte mal einen Link? :hail:
Für die Kantenfräse z.B. habe ich diesen Adapter hier genommen:

Der hier geht auch für diverse Geräte:

Nachdem ich hier ja mehrmals darauf hingewiesen wurde wie wichtig eine gute Absaugung für die Gesundheit ist, habe ich übrigens inzwischen einen Bosch Professional Industriestaubsauger GAS 35 M AFC.
Dumm nur, dass alle Geräte, welche ich besitze, einen anderen Durchmesser beim Absaugstutzen haben, aber dafür gibt es ja diverse Adaptersets ... :-)
Wegen der Adapter darf man sich nicht ärgern, ist halt dumm, dass das nie standardisiert wurde, aber selbst dann bräuchte es mindestens 2 bis 3 Größen, weil das auch vom Luftvolumen und der Spangröße abhängt. Das ist auf jeden Fall eine gute Investition. :great:


Für die Kantenfräse z.B. habe ich diesen Adapter hier genommen:

Der hier geht auch für diverse Geräte:
Danke!

Heute ging es mit folgenden Arbeiten weiter :-):

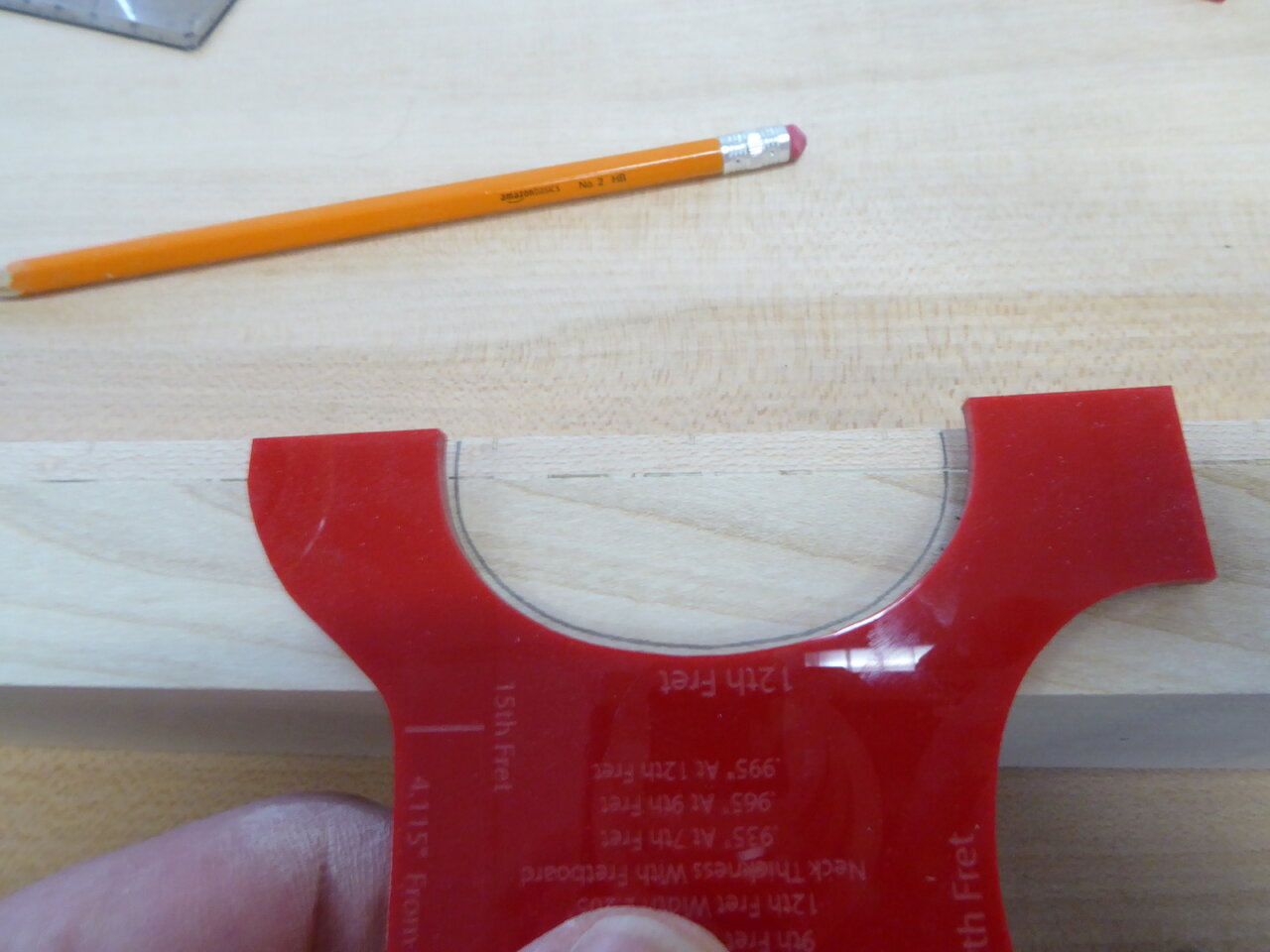

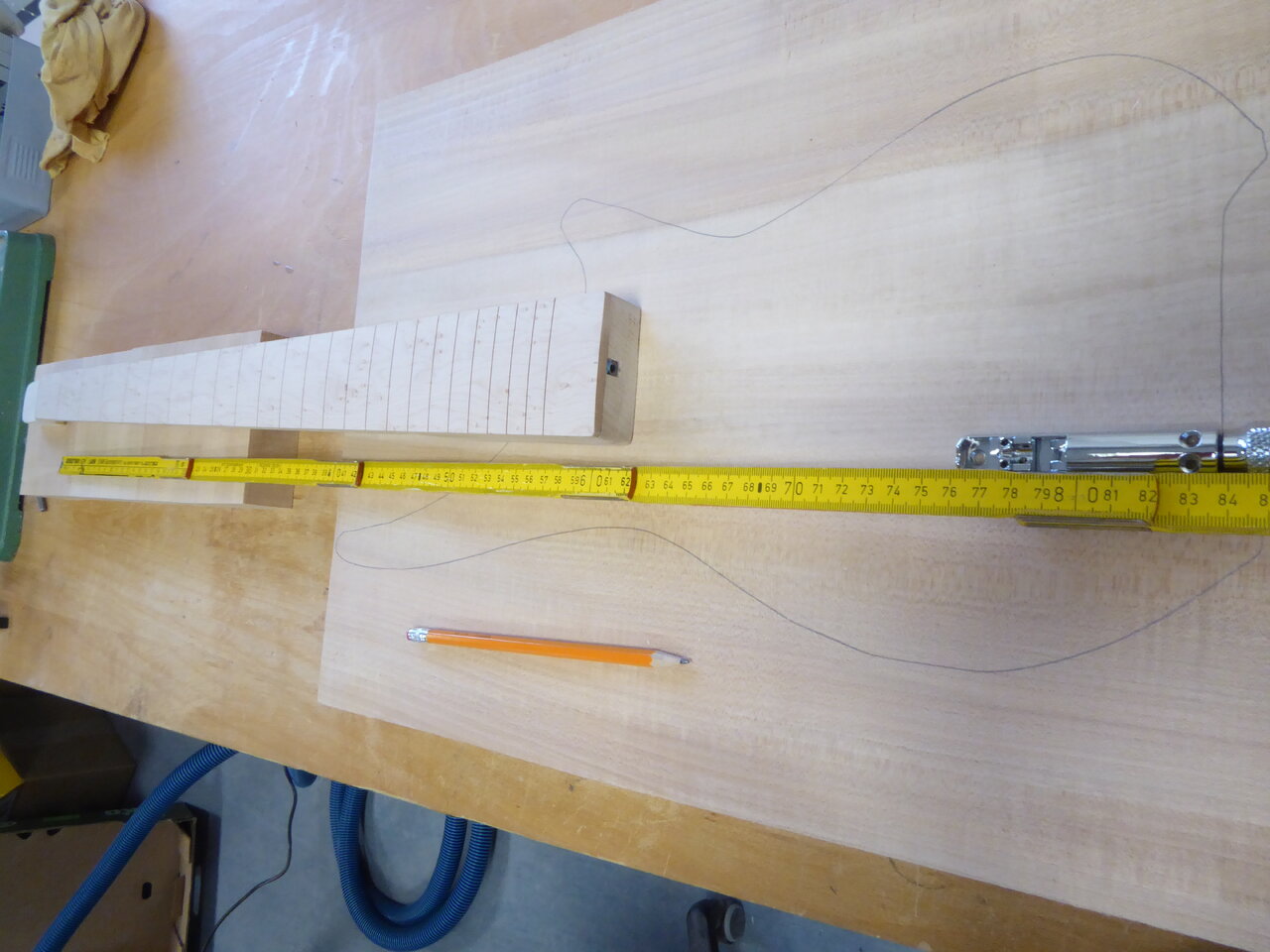

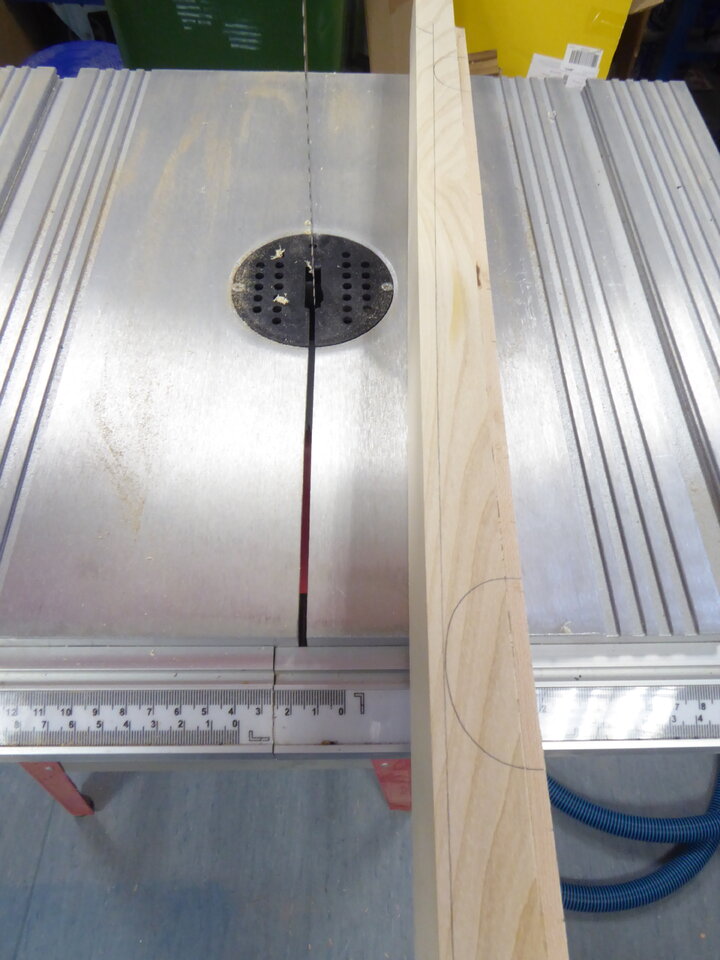

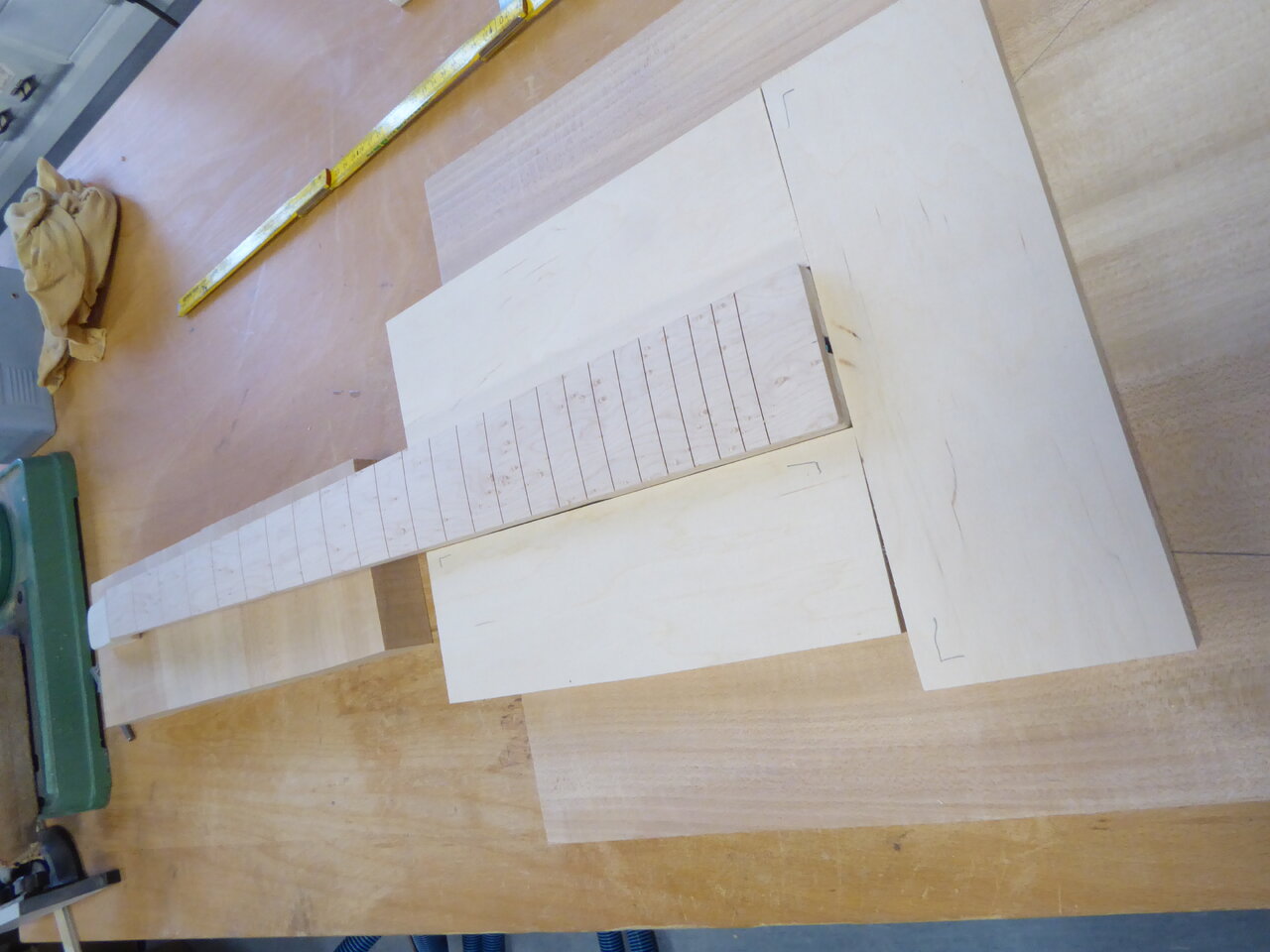

1. Hals gesägt mit der Bandsäge

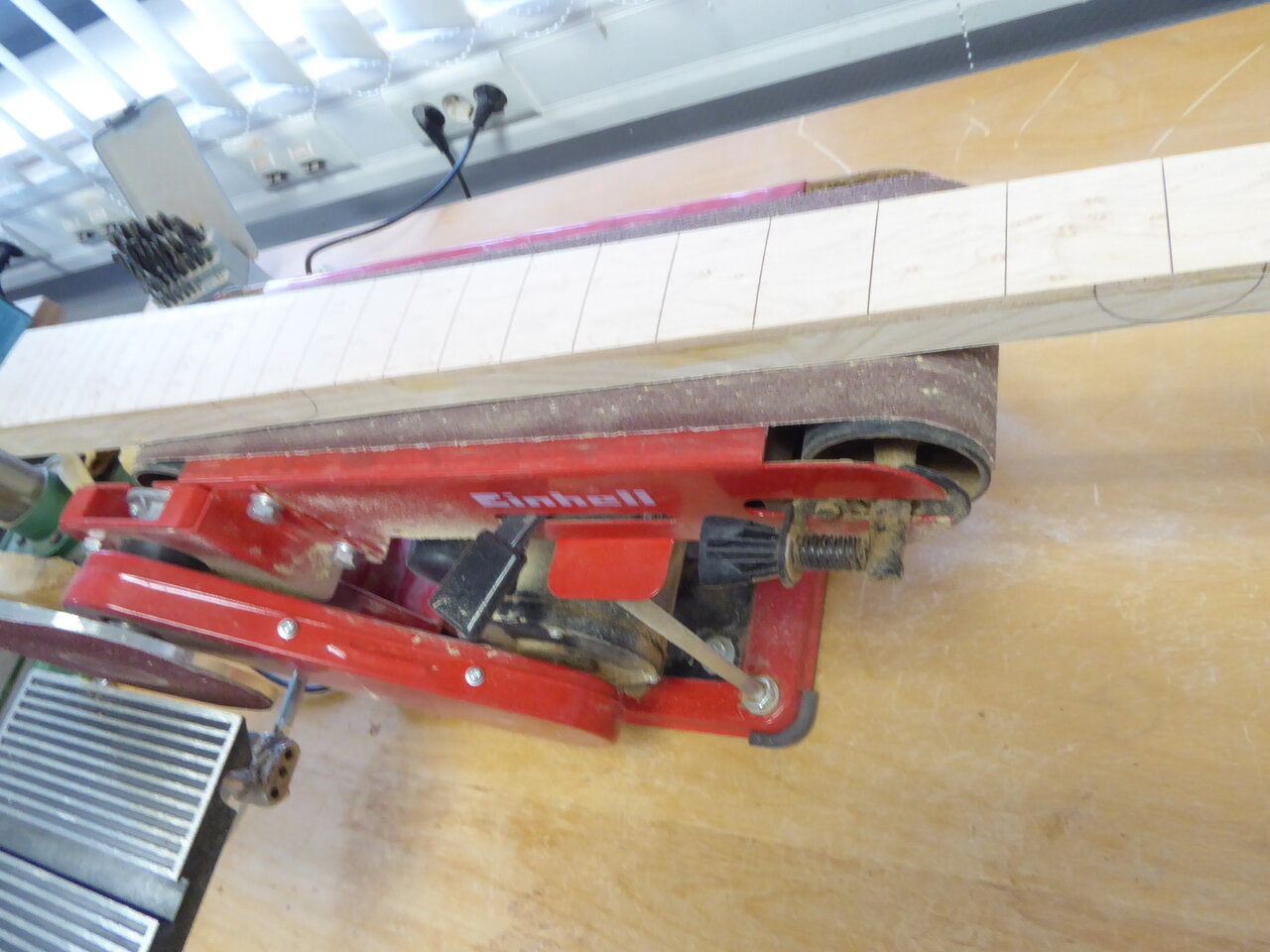

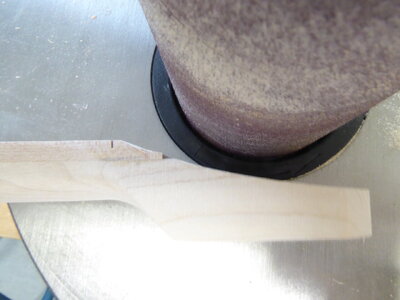

2. Hals geschliffen mit dem Bandschleifer, mit dem Spindelschleifer und von Hand

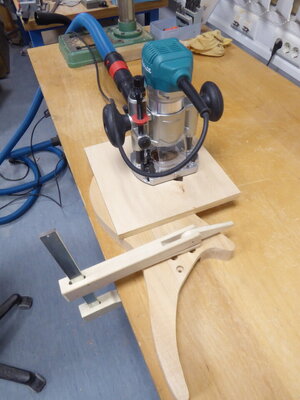

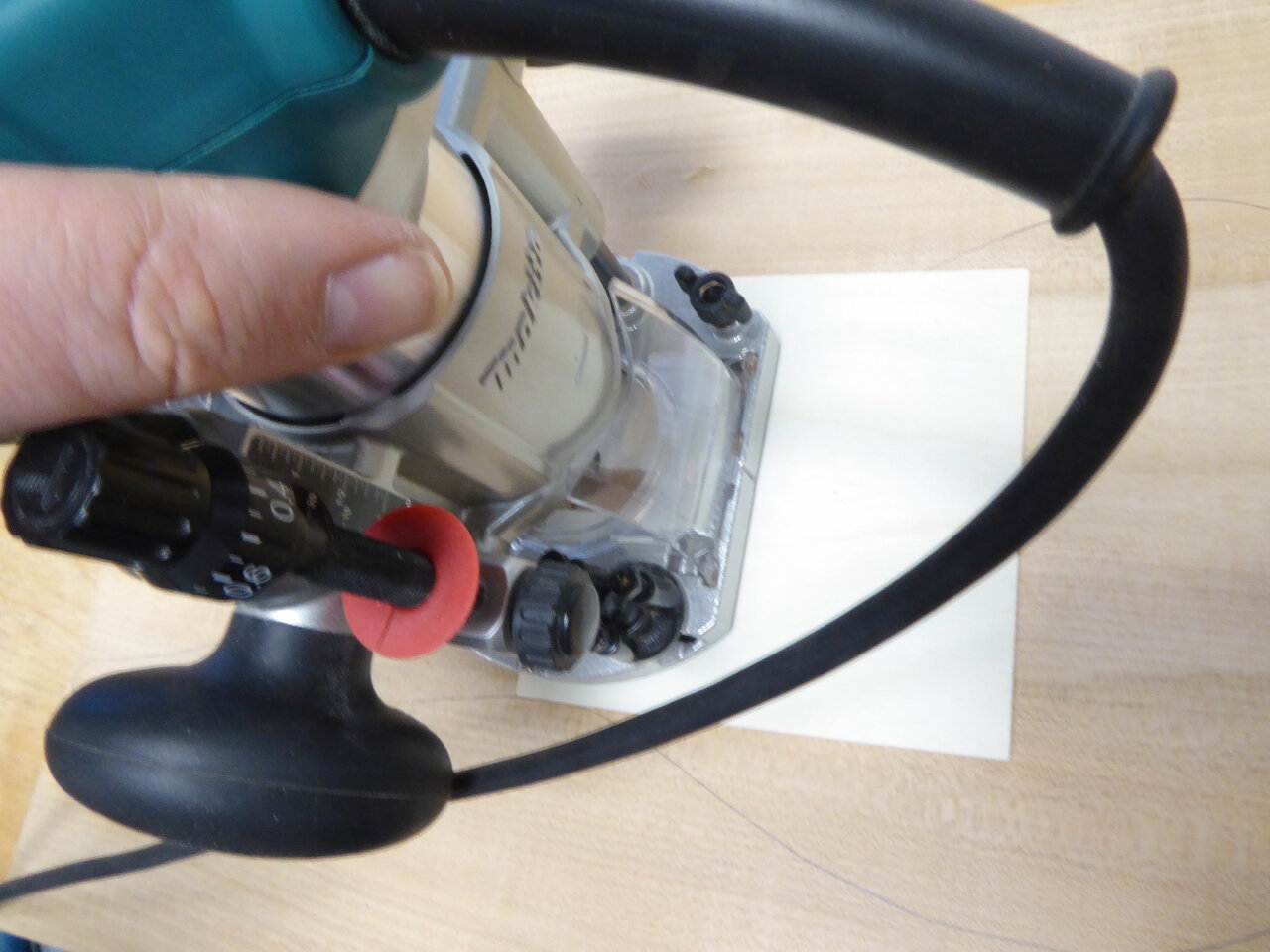

3. Halstasche gefräst mit der Oberfräse

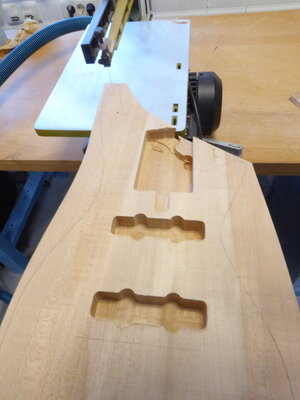

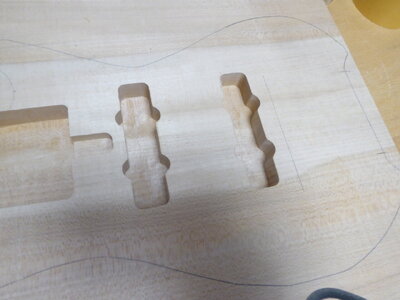

4. Pickup-Ausschnitte gefräst mit der Oberfräse


Anhänge

  • P1040099.JPG
    123,5 KB · Aufrufe: 45
  • P1040089.JPG
    131,9 KB · Aufrufe: 46
  • P1040088.JPG
    130,1 KB · Aufrufe: 43
  • P1040087.JPG
    144,2 KB · Aufrufe: 41
  • P1040081.JPG
    124,4 KB · Aufrufe: 46
  • P1040077.JPG
    157,6 KB · Aufrufe: 46
  • P1040076.JPG
    113,5 KB · Aufrufe: 48
  • P1040075.JPG
    101,6 KB · Aufrufe: 42
  • P1040074.JPG
    141,7 KB · Aufrufe: 46
  • P1040073.JPG
    117 KB · Aufrufe: 49
Folgende Arbeiten habe ich heute durchgeführt :-):
1. Body ausgesägt mit Dekupiersäge

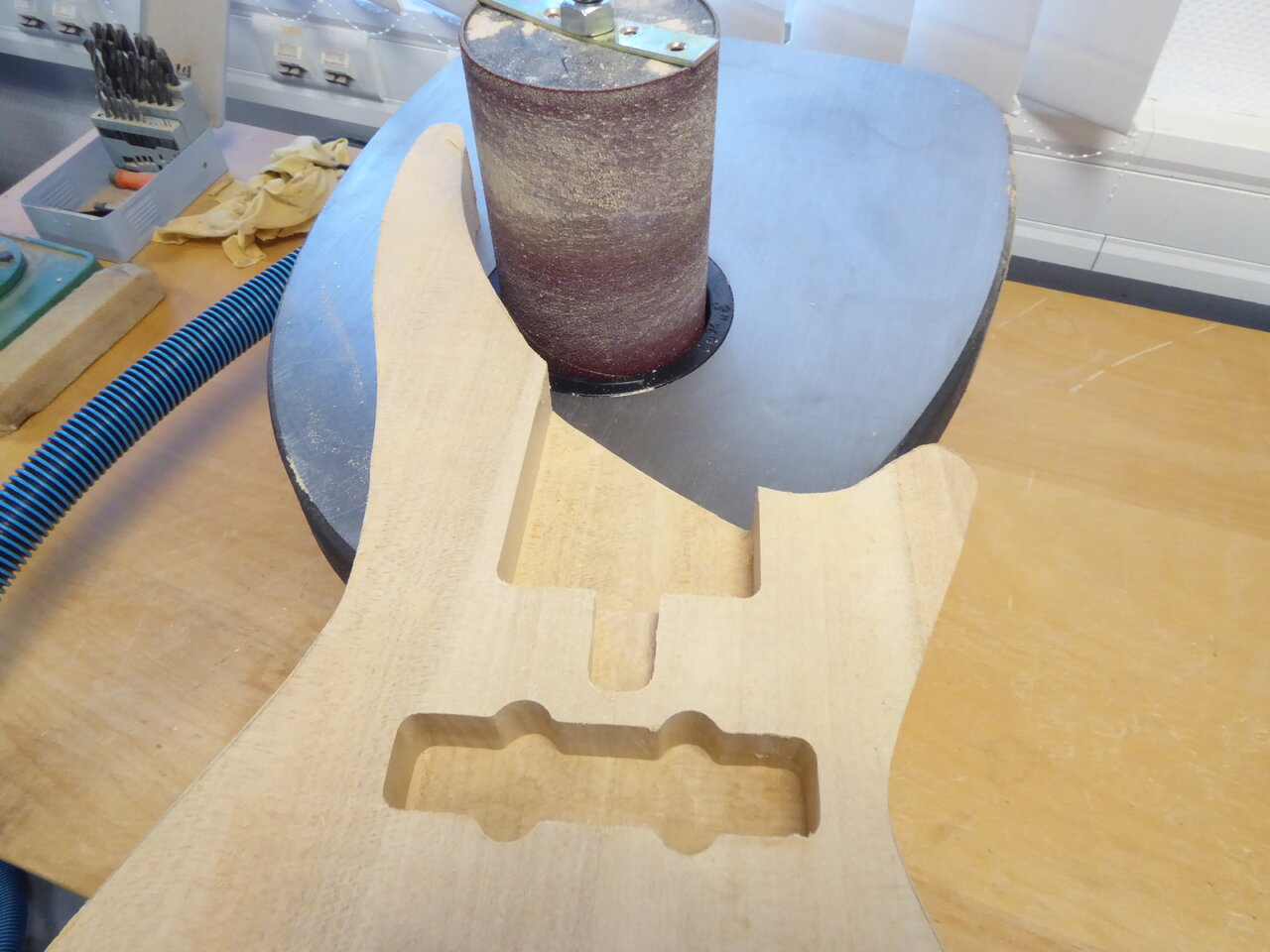

2. Body konturiert mit Spindelschleifer

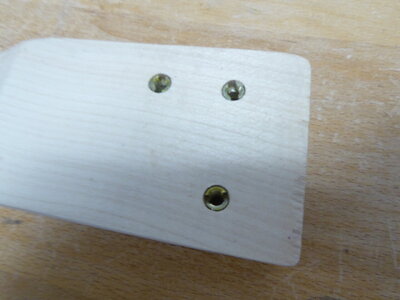

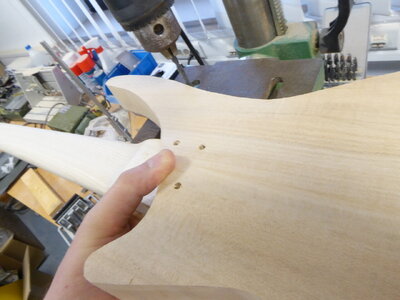

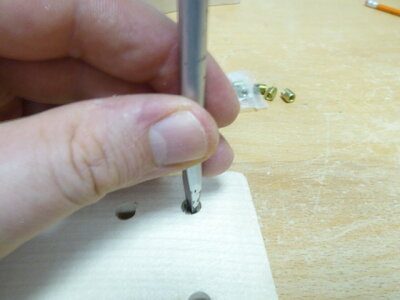

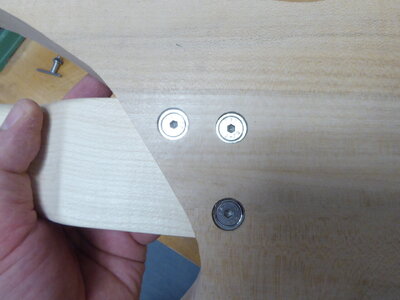

3. Hals befestigt mit Rampa-Muffen und metrischen Inbusschrauben

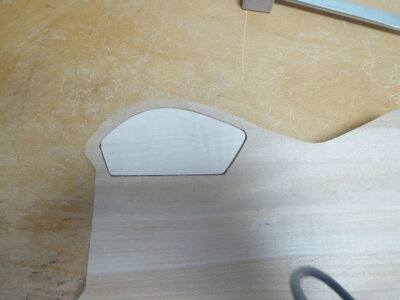

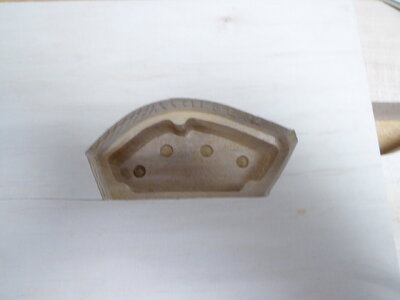

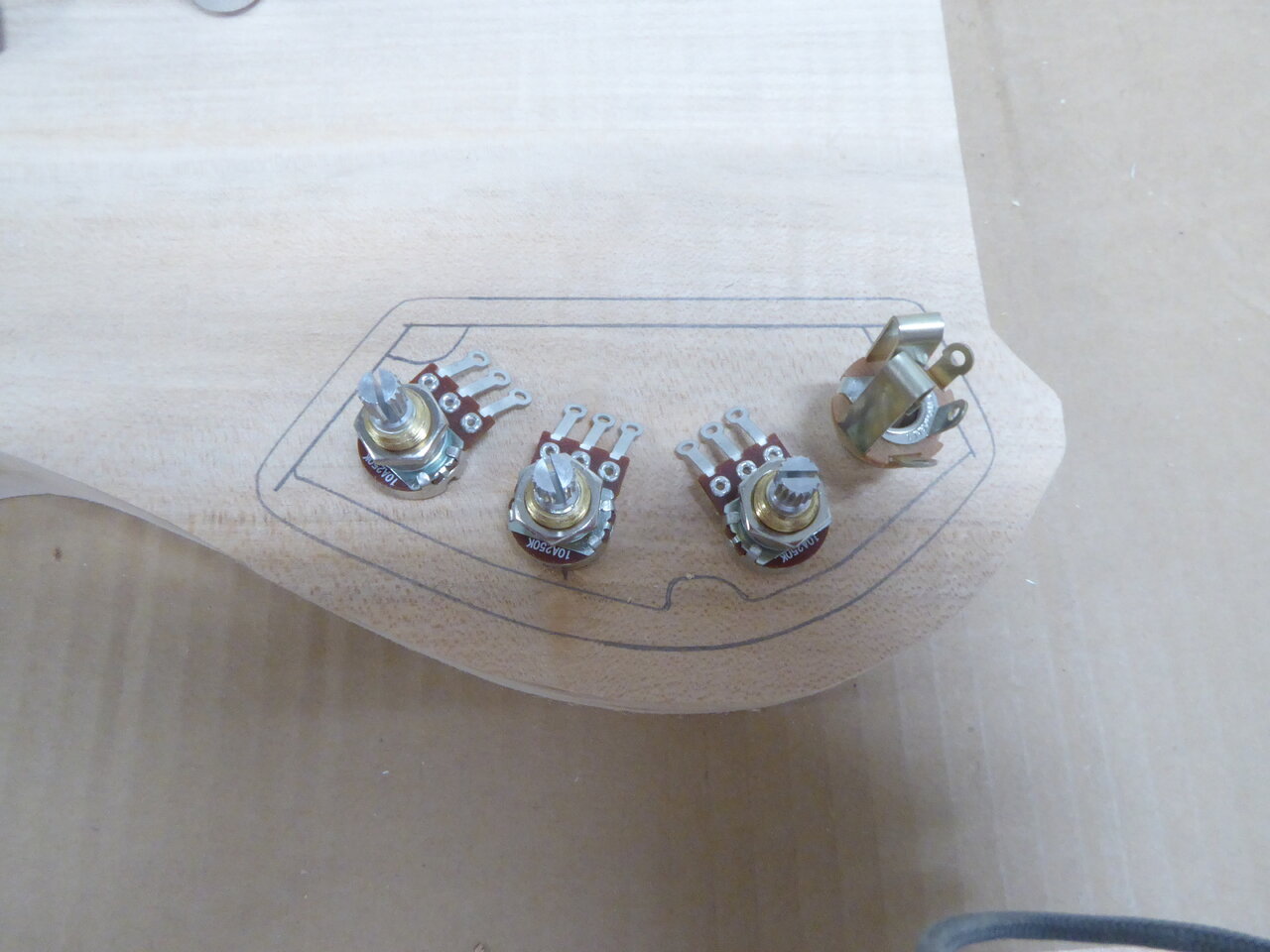

4. Elektronikfach gefräst


Anhänge

  • P1040104.JPG
    160,1 KB · Aufrufe: 56
  • P1040102.JPG
    85,7 KB · Aufrufe: 54
  • P1040133.JPG
    125 KB · Aufrufe: 53
  • P1040132.JPG
    67,6 KB · Aufrufe: 53
  • P1040126.JPG
    108,1 KB · Aufrufe: 55
  • P1040119.JPG
    132 KB · Aufrufe: 55
  • P1040114.JPG
    134,6 KB · Aufrufe: 54
  • P1040113.JPG
    115,5 KB · Aufrufe: 58
  • P1040112.JPG
    115,9 KB · Aufrufe: 58
  • P1040109.JPG
    154 KB · Aufrufe: 55
