Nachdem die Open-Air Saison nun zu Ende ist, möchte ich meine Jazz Bass Kopie (Fame Deuce 4) für mich etwas praktikabler gestalten. Meine derzeitigen Hauptkritikpunkte sind die Brummeinstreuung in die SD Quarter Pounds - besonders wenn der Veranstalter noch "alte" Lichttechnik mit Thyristorsteuerung verwendet - sowie ein Master-Volume. Gerade beim dynamischen Spiel mit beiden Pickups sind zwei Handgriffe erforderlich, um die Lautstärke anzupassen. Während eines Songs, wenn es schnell gehen muss, gerate ich dabei schnell in Hektik!
Der Plan: statt 2x Volume 1x Tone werde ich eine vereinfachte Schlatung wählen: 1x Master Volume und 1x Neck-PU zumischbar. Ausprobieren zeigt schnell, dass bei PUs gleicher Ausgangsspannung der Neck-PU den Bridge-PU klanglich überdeckt. Daher werde ich eine Schaltung wählen, die die Bridge einzeln steuerbar macht (Neck-Poti zu) und den Neck beimischbar macht. "Tone" brauche ich nicht, kann der Amp mit aktivem EQ eh deutlich besser und gezielter.

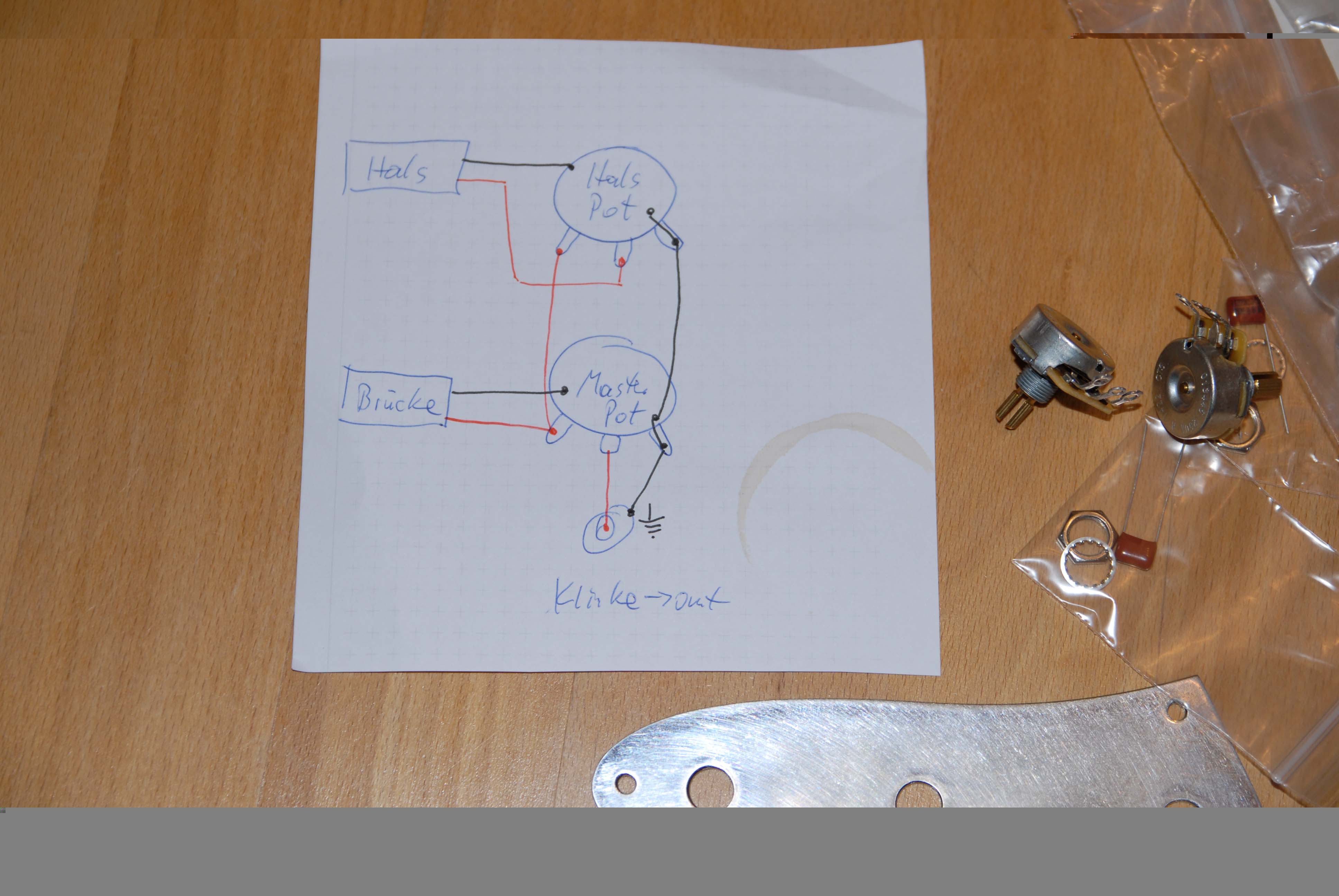

Die Schaltung:

Der Neck-PU wird über den Schleifer angeschlossen, damit er herunter geregelt nicht den Master gleich mit kurzschließt. Der Master ist klassisch geschaltet, so dass bei 0 Volume der Ausgang gebrückt ist und somit ist sicher gestellt, dass er echt mucksmäuschen still ist. Unten lugt schon die 3-Hole Plate ins Bild, die ich mit Schwefelsäure und Salz etwas gealtert habe, damit sie zur restlichen Hardware des Basses passt.

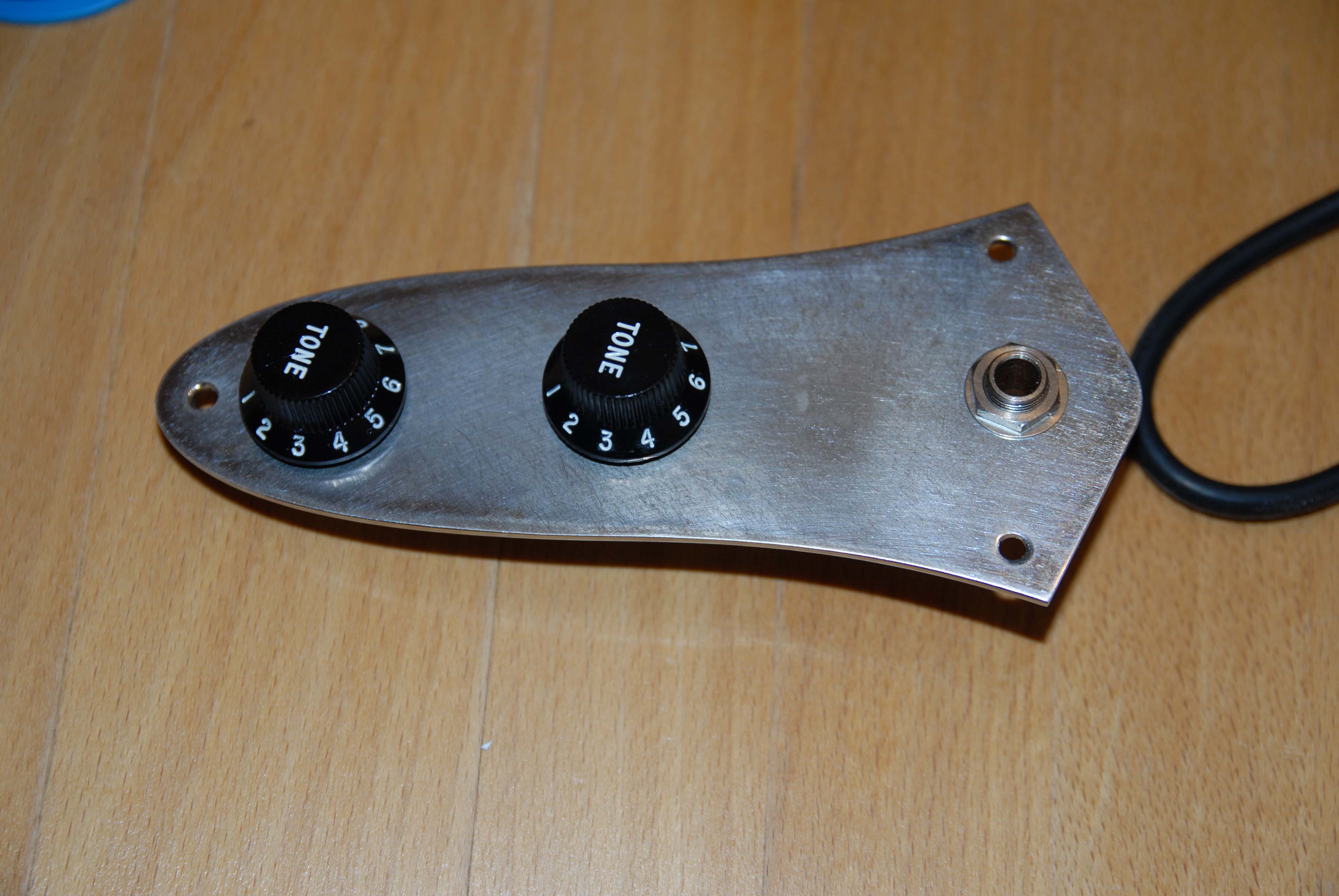

Das sieht dann so aus:

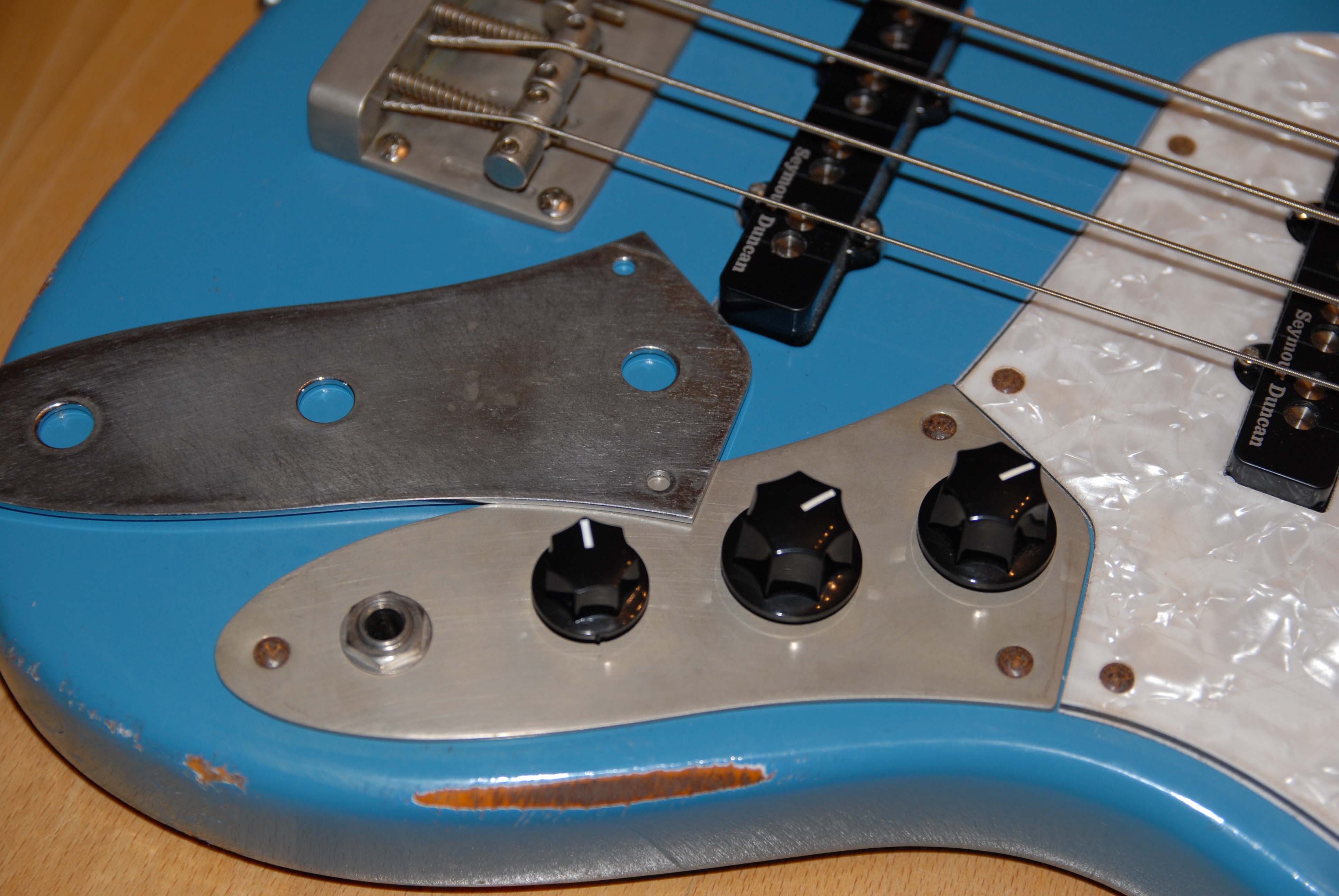

Ist etwas dunkler als das Original, passt aber ganz gut! Glücklicherweise verwendet Mayones bei der JB-Kopie Standardbauteile, so dass ich auf Allparts zurückgreifen kann :-)

Teil 2 folgt im nächsten Posting


katadaster

Hier könnte Ihre Werbung stehen
Bassix
ß11.322
Weiter geht es:

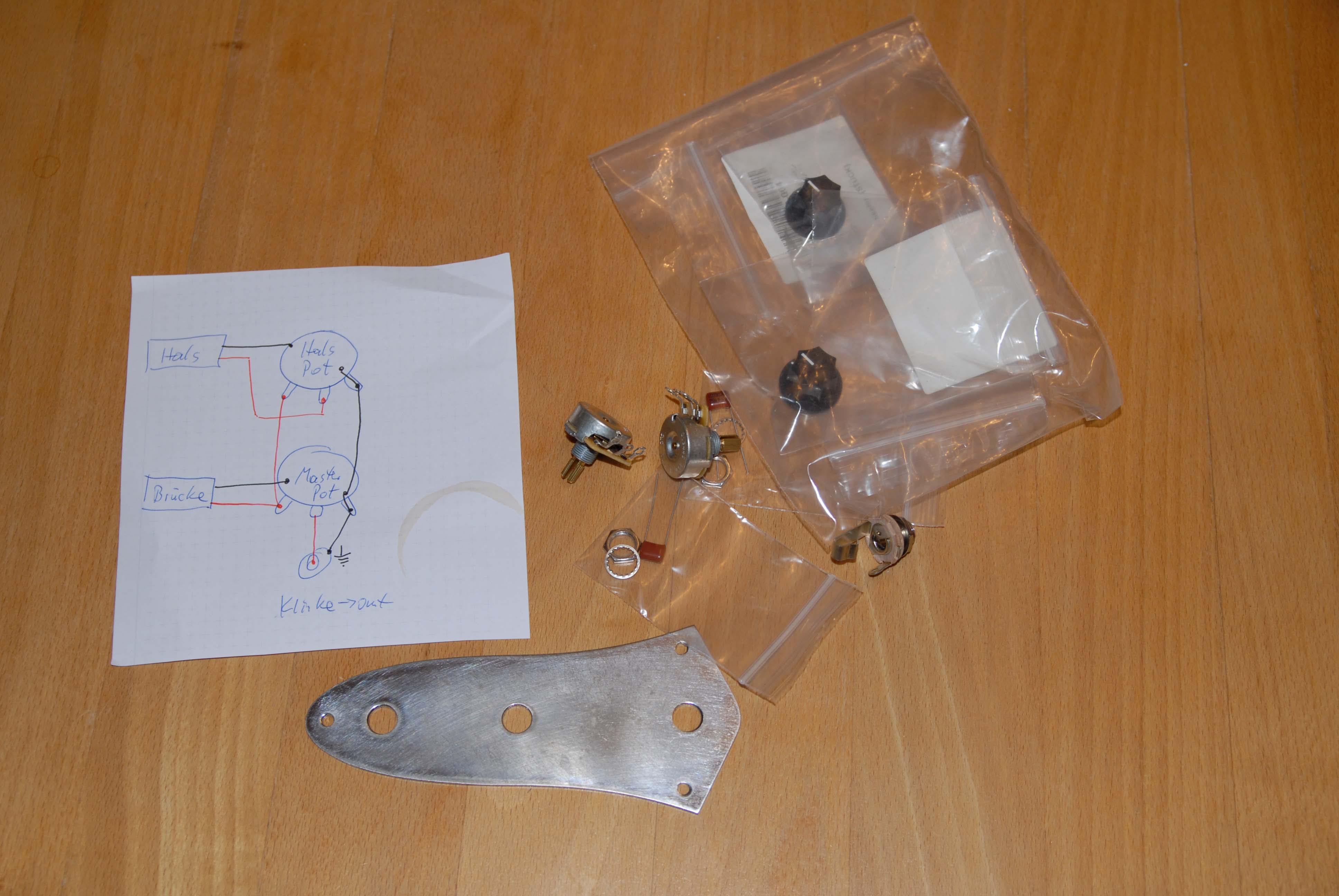

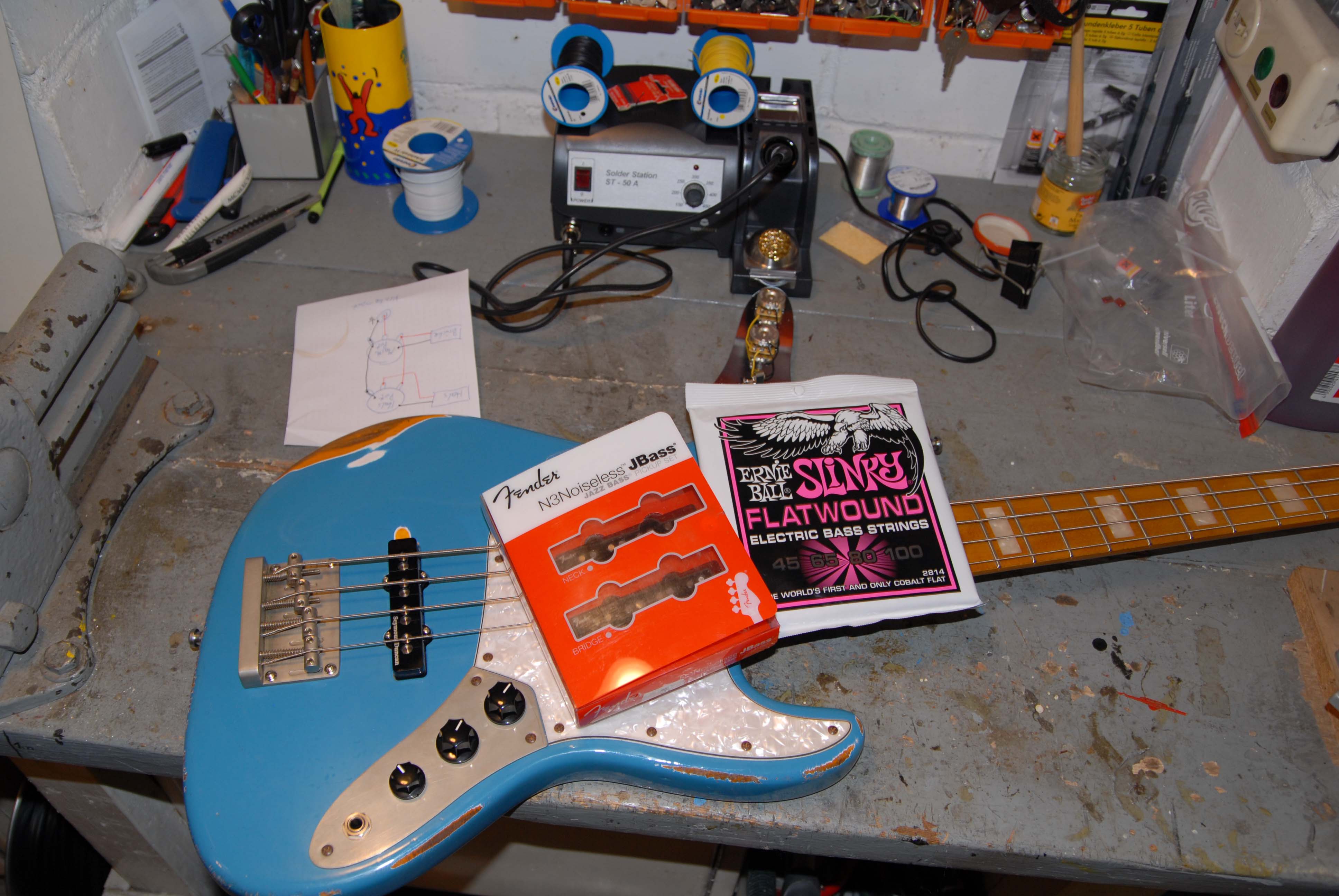

Hier sind erst einmal die benötigten Teile:
"Große" CTS-Potis - weil leichtgängig und robust
Neue Buttons weil Fender eine größere Achse als die kleine, alten Potis haben
Fender Noiselesss N3 PUs: Fenders Noiseless-PUs mit dem höchsten Output
...UUUUND: Ernies neuste Cobalt Flats - um es schon einmal vorweg zu nehmen: Sauteuer, aber irre geschmeidig und druckvoll!

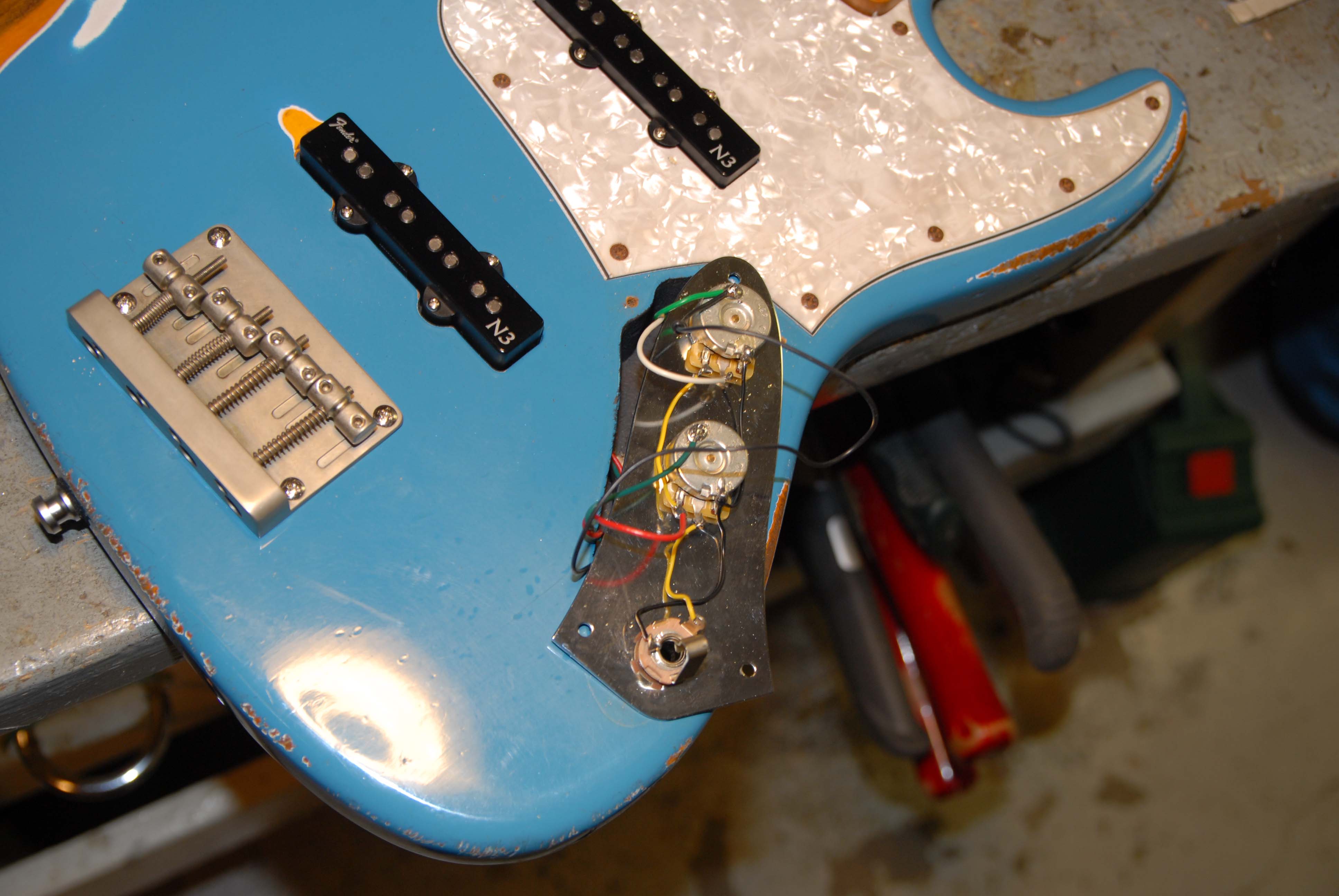

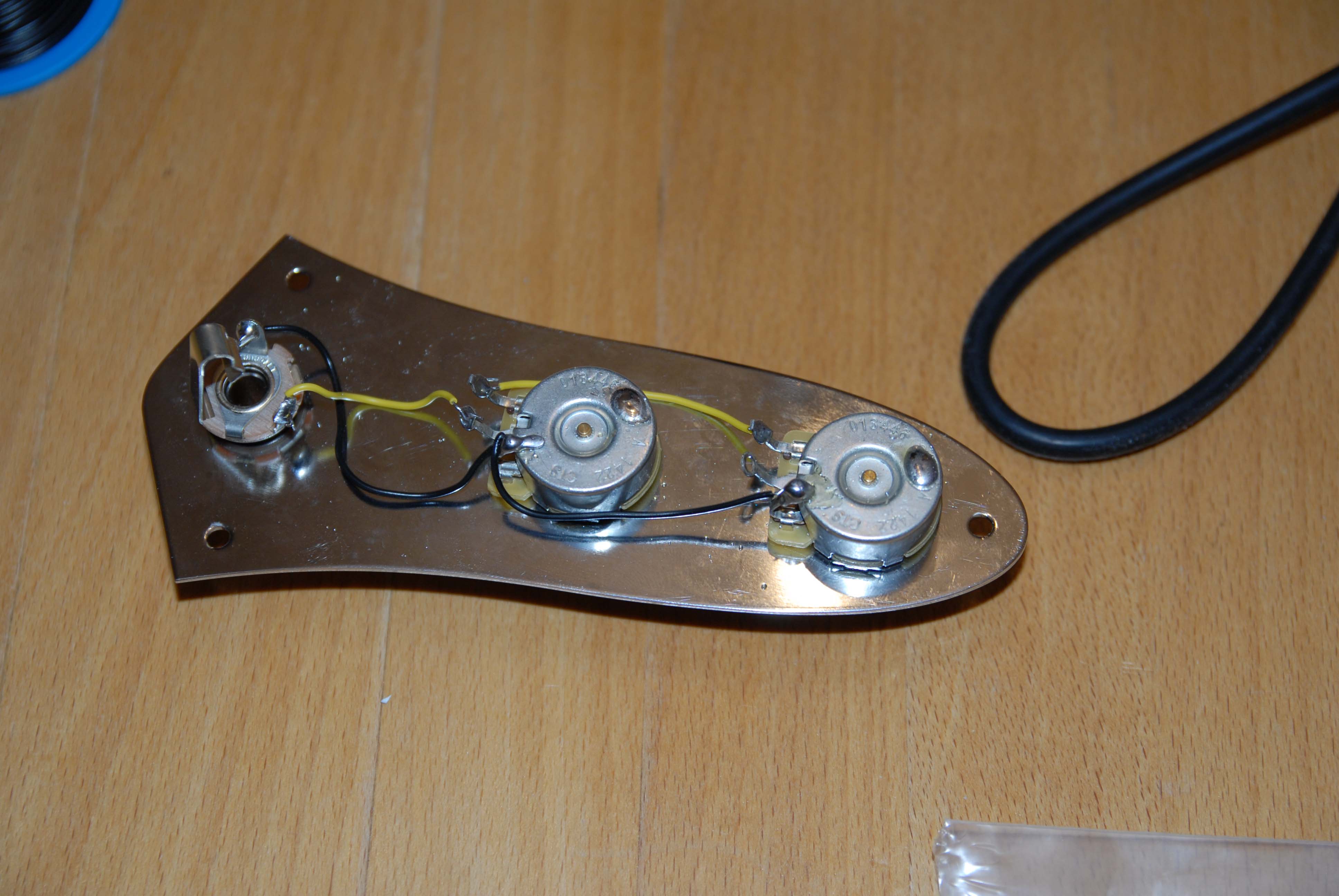

Los geht's: Zunächst schraube ich Potis und Buchse in die Control Plate - richtig! Ich habe es zuerst falsch herum gemacht, wie der geneigte Betrachter schnell merkt.... ich habe es allerdings erst zum Schluss bemerkt!



Aber egal, aufgrund der symmetrischen Anordnung ist der Fehler mit dem Lösen dreier Muttern schnell behoben...
Ach ja, ich habe auch eine Masseverbindung gelötet, da ich fürchte, dass die Übergangswiderstände an den Verschraubungen nicht zu verachten sind.

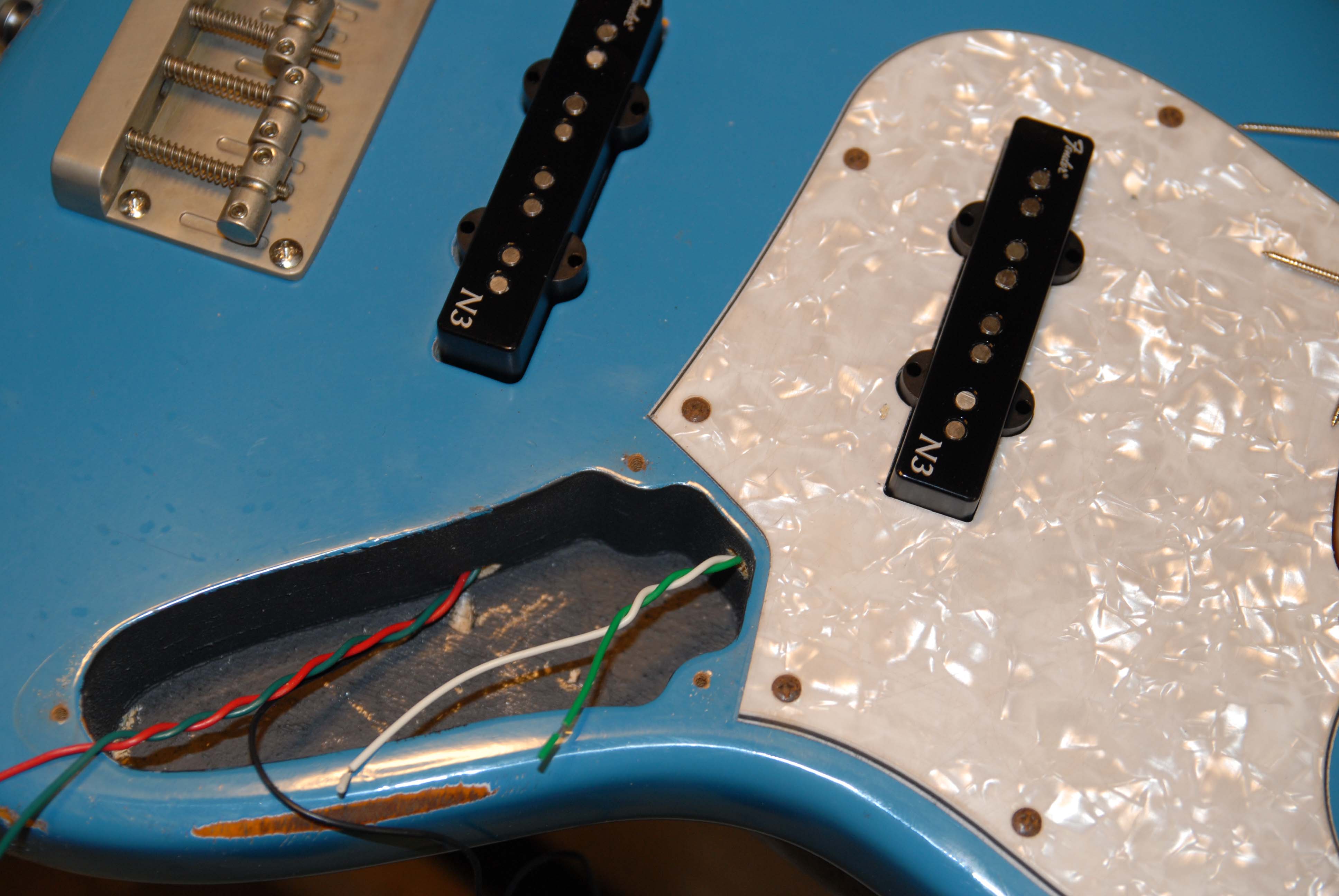

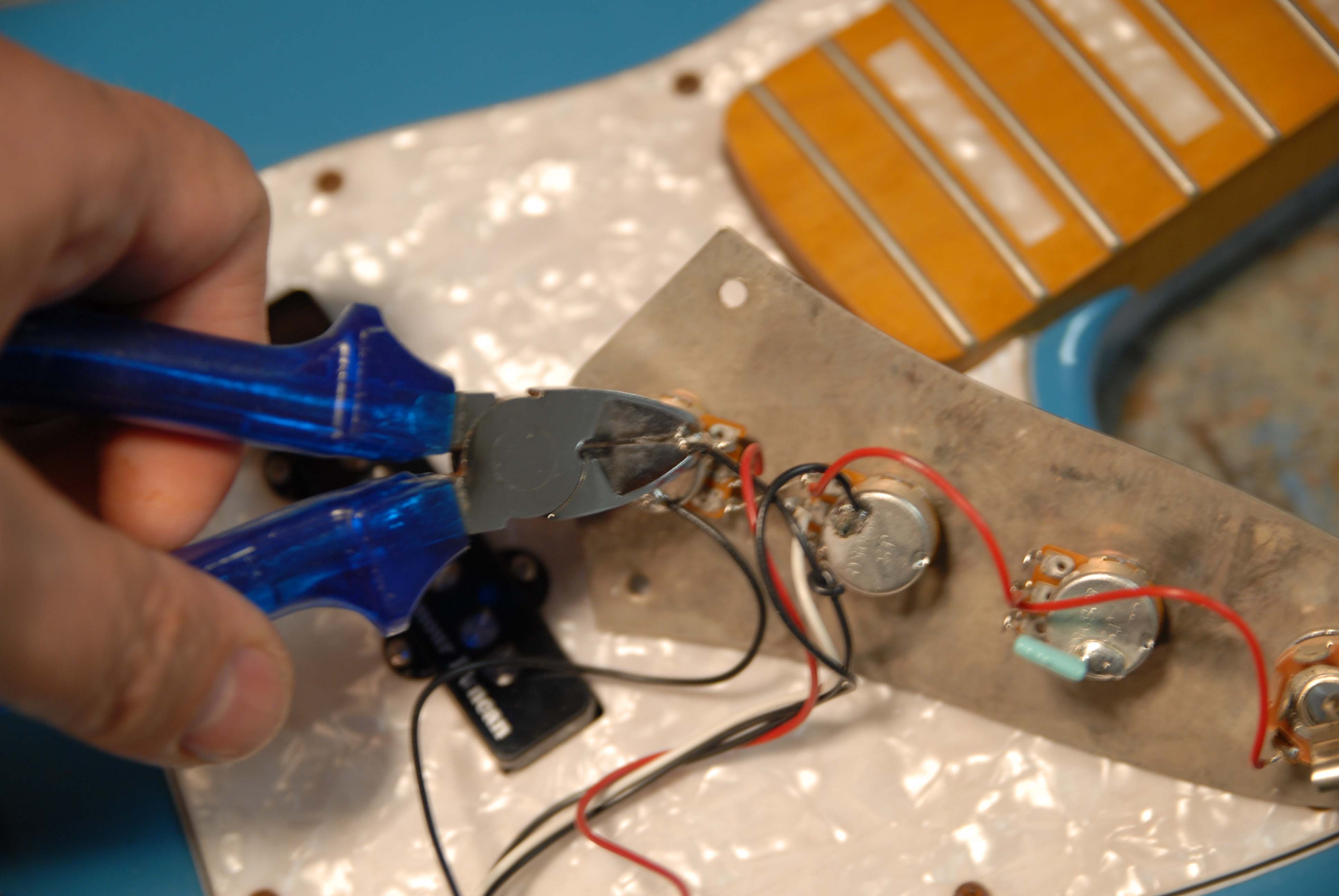

Und jetzt geht es ans Eingemachte: Raus mit dem alten Geraffel:



Auf dem oberen Bild erkennt man sehr schön die Winzpotis mit Masse über Gehäuse und ge-agetem Blech.... gruselig! Unten, bei den neuen PUs wird der Draht immer schön verdrillt - gelle?

Teil 3 der Bildersaga folgt...


katadaster

Hier könnte Ihre Werbung stehen
Bassix
ß11.322
Sodele - Alles wieder zusammenschrauben und schauen, ob ein Ton kommt!

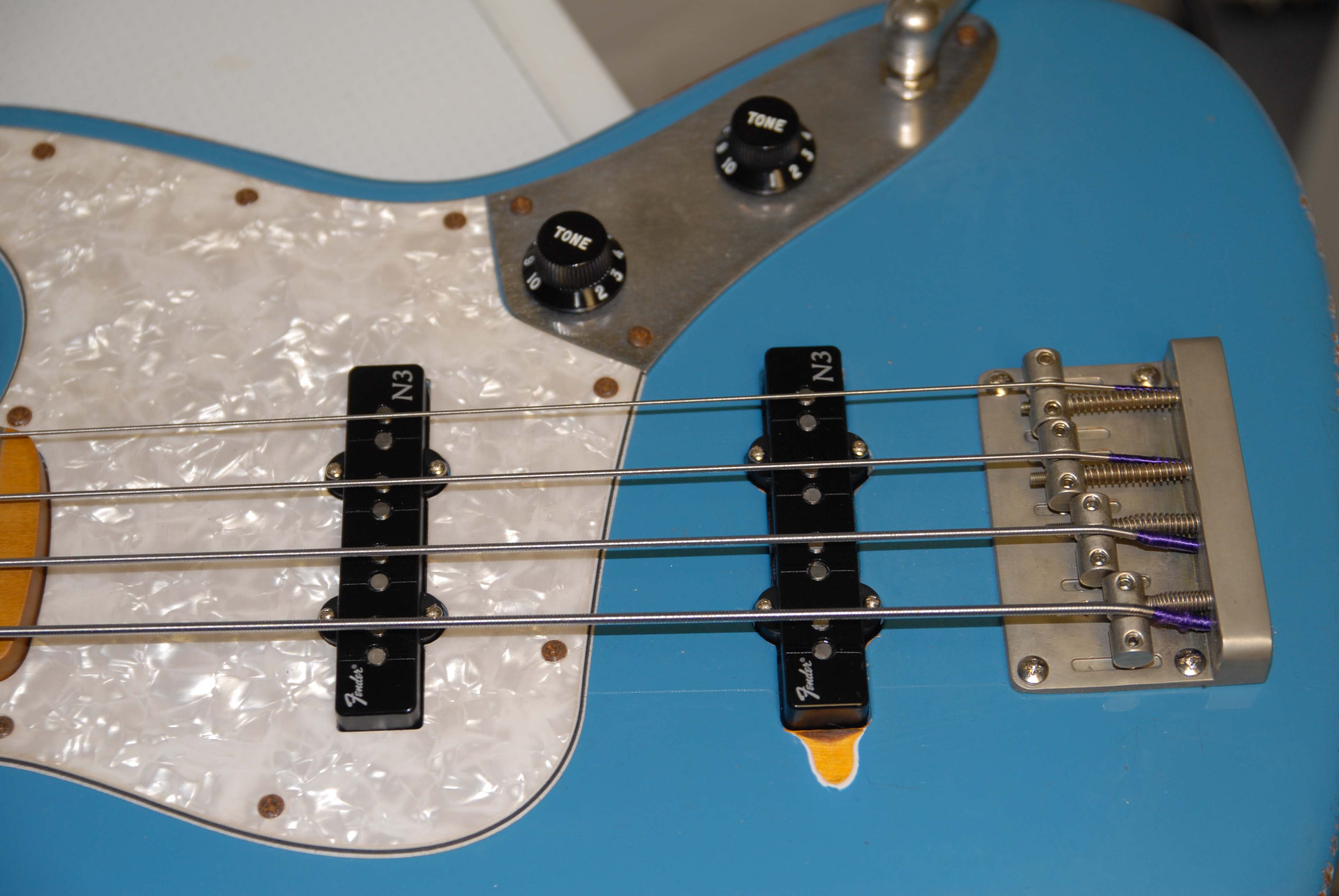

Unten habe ich die Reihenfolge auf dem Plate dann korrigiert und die Slinky Cobalt Flat (mit unschöner lila Wicklung) aufgezogen.

Um es kurz zu machen: Ich bin voll zufrieden. Die Noiseless N3 haben etwas weniger Output als die Quarter Pounds, was sich aber am Amp kompensieren lässt. Dafür sorgen sie aber für echte Ruhe: Selbst von Neonröhren sind sie unbeirrbar!
Ich genieße förmlich die Stille, wenn ich nicht greife - endlich macht es auch mal SPass, Pausen zu machen :-)
