  • #3.061

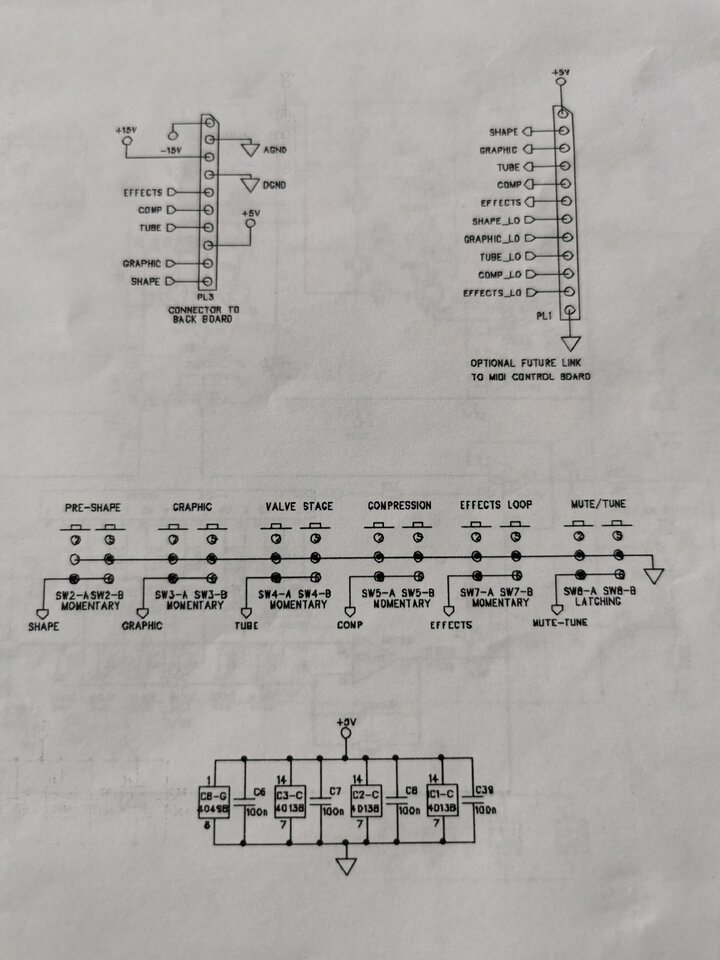

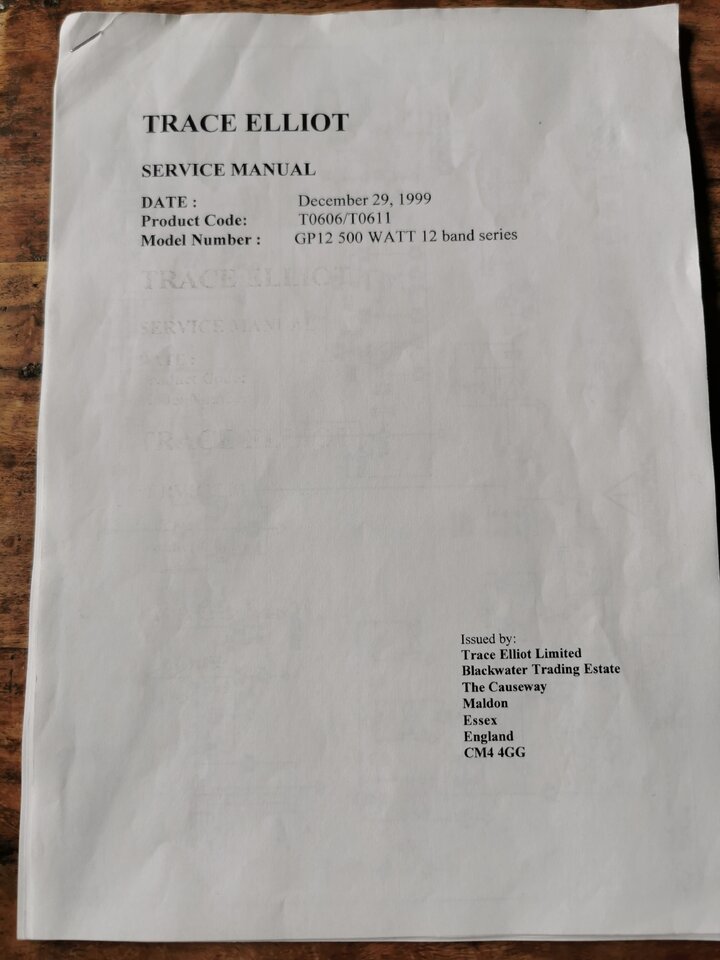

Ich hab vom Verkäufer diesen Schaltplan mitbekommen. Ich hab mal die für mich vlt in Frage kommenden Seiten abfotografiert. Da steht als Datum 1999 drüber. Das wäre doch dann die Gibson Ära, oder?


  • #3.062

  • #3.063
Ach herjeh, darf ich das hier überhaupt hochladen?


  • #3.064
Ciao @Totti

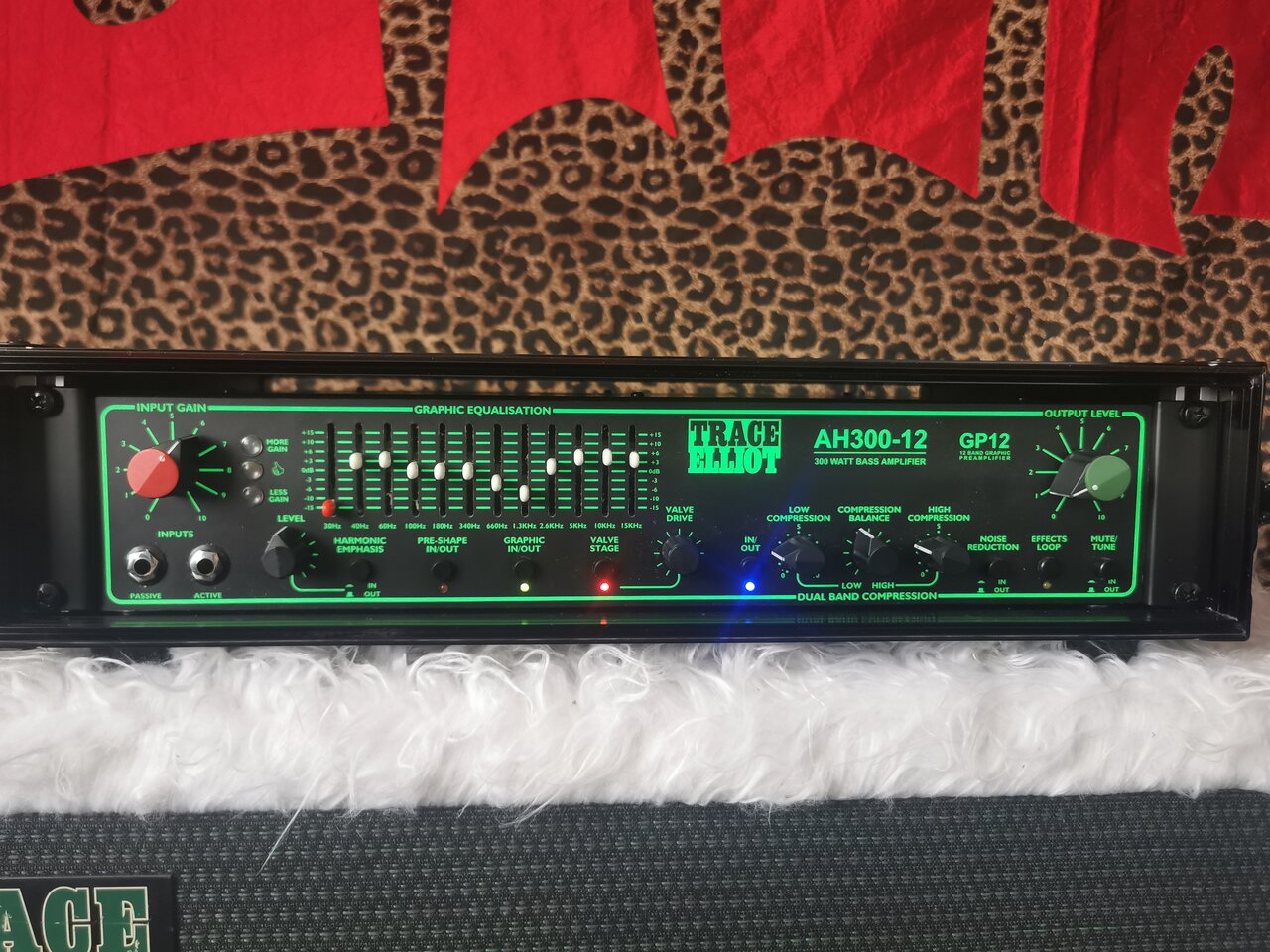

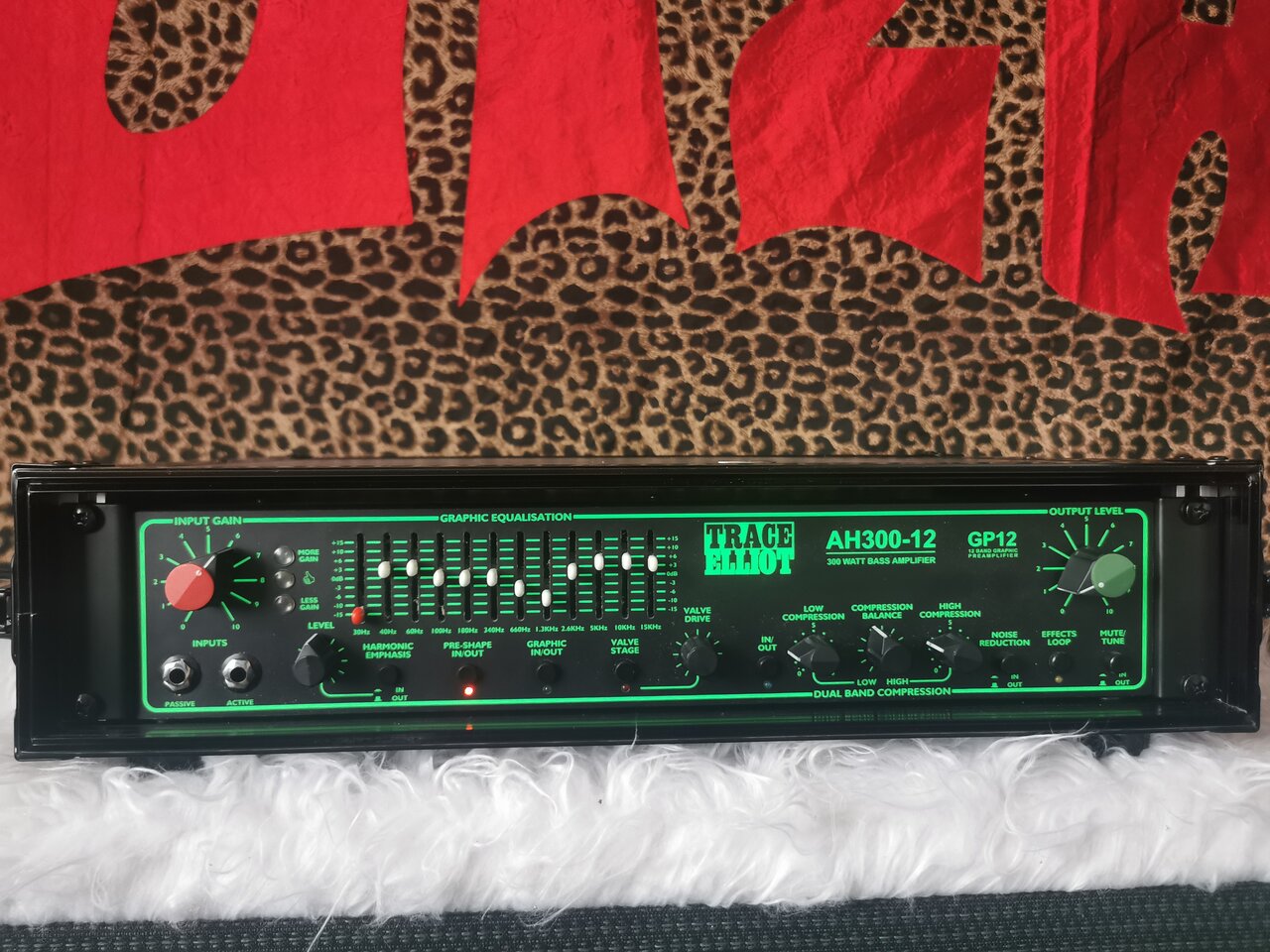

Für mich als "ich kann das Gehäuse mal aufmachen und schauen ob ich ne kaputte Sicherung sehe" bedeutet das also ich drücke wie gehabt die Tasten bei jedem Neustart.
leider ja.

Falls Du mal auf ein Bassic Treffen kommst und sich einer mit Werkzeug und Wissen erbarmt, könnte man mal einen Blick riskieren, aber ich habe z.B. so einen Ofen noch nicht mal von innen gesehen. Meine ollen Büchsen hatte ich alle mal auf und Kleinigkeiten repariert, was nach 30+ Jahren auch ok ist, aber die Kisten sind zum Glück auch dokumentiert.

hm, interessant wenn dieses Manual zu deinem Amp gehört, dann ändert dies vieles! Gibt es da drin einen Hinweis, dass das Papier zu Deinem Amp passen könnte? Das GP12 schreckt mich ein wenig ab, aber mal sehen.

Schau mal auf der Seite mit dem Switchingzeug, was unten rechts (hier zu meinem SMX) steht:

Cool wenn das lösbar würde.

Gruss
claudio

  • #3.065
cool, das sollte passen... und ich bin mit der Antwort spääät :D

  • #3.066
Ich hab vom Verkäufer diesen Schaltplan mitbekommen. Ich hab mal die für mich vlt in Frage kommenden Seiten abfotografiert. Da steht als Datum 1999 drüber. Das wäre doch dann die Gibson Ära, oder?
das mit dem Datum ist trügerisch, Clive musste sämtliche fehlende Doku nachliefern, als die Bude an Gibson ging. Viele Manuals sind aus dieser Zeit, auch von steinalten Kisten ;-)

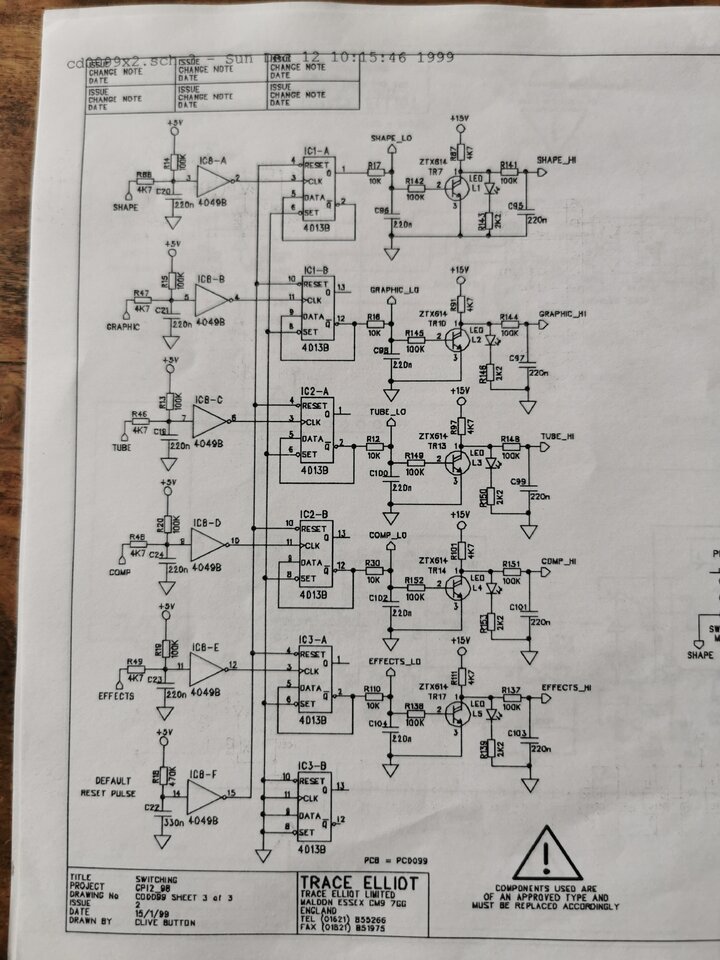

Aber das passt. Die Schaltung von Deinem Teil ist nicht massiv anders wie ich das auf die Schnelle sehe. Es hat einen sechsfach Inverter/Buffer 4049B welcher möglicherweise defekt ist. Die Schaltung auf dem Plan sollte alle Einstellungen behalten mit Ausnahme von Shape, welche low-> aus gehen sollte, also wie gehabt. Da sie genau das invertierte macht von dem was von ihr verlangt wird (Shape high, Rest undefiniert) nehme ich grob an, dass der Inverter defekt ist, zu wenig Spannung bekommt oder nicht richtig resettet wird. Die Flipflops scheinen Deiner Beschreibung nach alle zu schalten.

Nächster Schritt wäre messen, ob der 4049B korrekte 5V bekommt, alle Eingänge invertiert, durch ist oder warum da ein Fehler ist.

Ein 4049B ist nicht mehr ganz easy zu beschaffen, sollte aber um einen Fünfer rum plus Versand zu finden sein, das waren mal Pfennigartikel.

Zuletzt bearbeitet:
  • #3.067
Du bist ja der Hammer. Aber gelernt ist wahrscheinlich gelernt. Dann schaue ich einfach mal ob ich mit der Bezeichnung etwas finden kann.

Wenn du für deine Sammlung Interesse an dem ganzen Ausdruck des Service Manuel hast, dann schick mir doch deine Email oder soll ich es hier irgendwie hochladen?

  • #3.068
HEF4049B oder CD4049B musst du suchen, gibts bei Reichelt oder Mouser.
Ich habe einen Server, auf dem ich Schalpläne sammle. Im Zweifelsfall die Pläne auch gerne an mich.

  • Like
  • Antwort hilfreich!
Reaktionen: oldschool, OliB. und win311
  • #3.069
Hi Jensenmann, schick mir doch mal deine Email Adresse. Ich hab die Seiten des Service Manuals alle nur als einzel PDF. Ich füge die nachher mal zu einer Datei zusammen und schick sie dir per Mail. Ist deine Sammlung immer für alle zugänglich? Coole Idee.

  • #3.070
Ja klar, runterladen geht für alle. Eigentlich ist der Server über https://tradefair.audio/ verlinkt. Dort unter Data schauen....

  • Like
Reaktionen: win311
  • #3.072
Und wie sehr die "tolle" Barefaced dagegen abstinkt. Womit rechtfertigen die ihre Mondpreise noch gleich?

  • Like
Reaktionen: claudio
  • #3.073
Ist auch viel ergonomischer, wenn man sich für das drehen der Knöppe und das einstecken vom Kabel nicht mehr bücken muss.

  • Like
  • Haha
  • Antwort hilfreich!
Reaktionen: ElectricMorus, Bassologe, Igaihcim und 5 andere
  • #3.074
@deeptone
Mit einem Precision Device 15er klingt ja eigentlich jede Box gut. Hatte den 153 in einer Mesa Diesel, einer Trace, einer Ashdown.. Ein wirklich guter Speaker und vom Klang wie der Fane nur in Belastbar. Der Fane kann leider nicht laut...
Mein 153er liegt aktuell auch nur rum..

  • #3.078
@deeptone 15er sind raus. Erstmal.
Brauche eine Ergänzung zu 'ner 14" FMC, dachte da an eine 2x10.

Aaaber wir sind hier ja im TE-Universum. Sorry.

  • #3.080
Im Ernst: 14/18 FMC ist ne super Kombi - da bleiben keine Wünsche offen.
