Welchen Wert hat den der Gainregler? Wenn man da z.B. statt 100k ein 100R einlötet, lässt sich ein solches Verhalten leicht erklären.

  • Like
Reaktionen: LovinRomance, Der Steff und Hozzy

  • #1.342
Und das ist leider verdammt schnell passiert...bei den kleinen Zahlen, schlecht eingestanzt, dann geht ohne Lesebrille bei mir eh nix mehr...
Herrje was hab ich die Woche beim Löten geflucht :D

  • Like
Reaktionen: LovinRomance, Der Steff und StonerGreg
  • #1.343
Ist mir selbst auch schon passiert. Beim Bau eines Midi-Interfaces aus Versehen 220k statt 220R eingelötet... Fehlersuche macht nicht immer Spaß... ;-)

  • Like
  • Haha
Reaktionen: LovinRomance, Funbasser und Hozzy

  • #1.344
Ich hab die Woche die kratzenden Potis eines Preci erneuert, nach dem auch die Klinkenbuchse beim Einstöpseln IN den Bass gefallen ist, war der Handlungsbedarf gross genug. Hatte noch Potis rumliegen und dann eins ersetzt, allerdings unterschiedlicher Bauart in Bezug auf die Größe, jedoch eigentlich beide mit 250K - was auch immer ich da gelötet hab, das Ding hat nur gebrummt als wolle es Radio Eriwan empfangen, aber die PUs waren tot. Dann hab ich den zweiten auch noch gewechselt - immernoch das selbe...

Ende vom Lied: ALLES auseinandergelötet und noch mal bei NULL angefangen, dann lief es - vom reinen draufschauen hat alles gepasst, hat es am Ende aber doch nicht ;)

  • Like
Reaktionen: LovinRomance und StonerGreg
  • #1.345

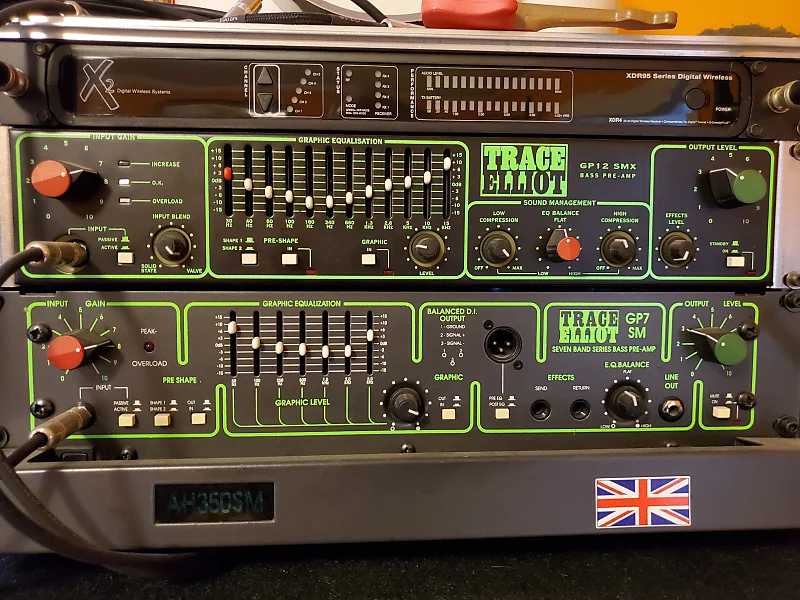

Also eins ist ja fast kein "Gain" Input - da ist logisch dass er anfängt zu verzerren.

Wenig Gain führt zu Verzerrungen? Bitt klär mich auf! Und es blinkt/leuchtet ja auch die Overload-LED auf.

Also Gain -> hoch und Output -> runter

Ich bin nicht sicher, ob das was bringt, der Output steht für Zimmerlautstärke daheim auf der Skala vom Regler (nicht Uhr!) je nach Bedarf zwischen 1,5 und 2.

Ansonsten, bezüglich dem Input-Poti: da war (wenn ich mich recht erinnere) ein B50K verbaut und durch ein solches hab ichs auch ersetzt. Ich werde das aber nochmal checken, auch auf etwaige Kurzschlüsse oder fehlerhafte Lötstellen. Oder kann das auch an log oder lin liegen? Da gibts international ja unterschiedliche Angaben ob A oder B log oder lin ist. Die Ersatzteile hab ich aus China bestellt, der Amp ist ja Made in UK..

Zuletzt bearbeitet:
  • #1.346
ist doch klar, wie soll ein UK-Amp mit China Poti funktionieren :O! :O!

  • Haha
  • Like
Reaktionen: Hozzy, StonerGreg und Gast78085
  • #1.347
Also B50K steht auch im Schaltplan! Ich würde mal checken ob da beim Einbau etwas schief gelaufen ist, wenn das Eingangs-Poti getauscht wurde wird auch da der Fehler liegen.

solltest du den Plan nicht haben, hier findet man einiges...

  • Like
Reaktionen: LovinRomance
  • #1.348
Zuwenig input Signal führt dazu, dass das Signal zu stark verstärkt wird und dann verzerrt - sagt auch die Bedienungsanleitung...

Aber da liegt nicht des Problem wenn du allerdings ein Overload auf Gain = 1 hast - das ist ganz sicher nicht richtig :gruebel:

  • Like
  • Antwort hilfreich!
Reaktionen: LovinRomance und Separate Reality
  • #1.349
Wieder was dazu gelernt - Danke für die Erklärung! :bier:

Ich werde bei Gelegenheit mal das Poti und die Lötstellen überprüfen - ich hoffe nur, ich schaff das bald, hab dieses Wochenende viel zu tun.. Ob das Poti jetzt linear oder logarithmisch ist sollte ja eigentlich egal sein denke ich?

  • Like
Reaktionen: Hozzy
  • #1.350
Eigentlich dürfte das egal sein. Es hat vielmehr den Anschein, als würde es gar nicht regeln, sondern sofort das Signal voll ausgeben.
Zuviel gain führt natürlich auch wieder zu Verzerrung, selbst bei geringem Output-Leveln. Die TEs sind auf der einen Seite geil, weil man sie so gut einstellen kann, auf der anderen Seite sind es aber auch kleine Diven :D

  • #1.351
Die TEs sind auf der einen Seite geil, weil man sie so gut einstellen kann, auf der anderen Seite sind es aber auch kleine Diven :D

Finde ich eigentlich gar nicht.
Ganz im Gegenteil empfinde ich sie als selbst erklärend.

  • Like
Reaktionen: Stainless und Hozzy
  • #1.352
Ich meinte das nicht in Bezug auf die Bedienung, sondern eher darauf, was sie tun, wenn was falsch oder nicht richtig läuft ;)

  • #1.353
Wieder was dazu gelernt - Danke für die Erklärung! :bier:

Ich werde bei Gelegenheit mal das Poti und die Lötstellen überprüfen - ich hoffe nur, ich schaff das bald, hab dieses Wochenende viel zu tun.. Ob das Poti jetzt linear oder logarithmisch ist sollte ja eigentlich egal sein denke ich?

Ob lin oder log ist nicht egal! Das Regelverhalten ist anders. B50k ist 50k linear. Das ist ein Standardwert, der bei vielen Anbietern zu bekommen ist.


  • Like
Reaktionen: Hozzy
  • #1.354
Danke, wieder was gelernt ;)

  • Like
Reaktionen: StonerGreg
  • #1.355
Ob lin oder log ist nicht egal! Das Regelverhalten ist anders.

Das ist mir schon klar dass log und lin nicht das gleiche ist. Ich wollte damit - schlecht formuliert - ausdrücken, dass es am "geschlossenen Ende" des Potis, also da wo es "zu ist" bei dem maximalen Widerstand (sorry, kanns nicht besser umschreiben) wenig Unterschied macht ob der Input mit einem linearen oder logarithmischen Poti in den Overload geht. Also dass das Problem definitiv nicht von log oder lin verursacht wird.

  • #1.356

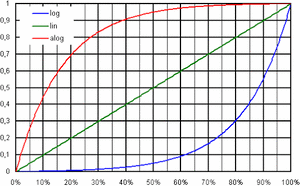

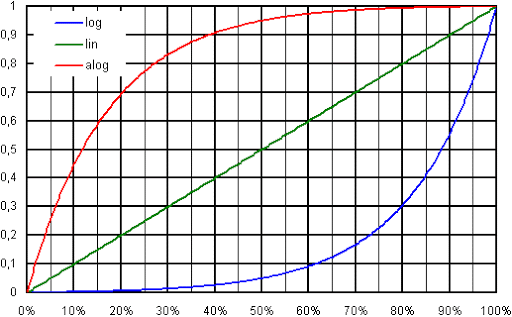

Doch, wird es. Sonst würdest Du nicht schon bei Gain auf 1 nicht im Overload landen. Schau Dir doch nochmal das Diagramm an: Wenn das lineare Poti halb aufgedreht ist, bist Du bei 50% vom Regelweg des Widerstandes. Das logarithmische Poti ist halb aufgedreht dann schon bei 90%.

  • Like
Reaktionen: Der Steff und LovinRomance
  • #1.357
Das ist ja der Punkt, das Poti ist von halb aufgedreht weit entfernt. Es geht ja schon bei 1 laut Skala in den Overload, und ich hab ja ein lineares (meine ich jedenfalls) verbaut, das entspräche dann 10 Prozent des Widerstands wenn ich das Diagramm richtig lese.

Aber wie schon geschrieben, ich überprüfe das so bald wie möglich nochmal.

  • #1.358
Ok. Dann überprüfe doch mal bitte den Wert des Potis. Ist es wirklich der richtige Wert?

  • #1.359
Im ersten Schritt würde ich auch den korekten Einbau prüfen, wenn du dann nichts auffälliges findest, das Poti nochmal rauslösten und messen welchen Widerstand das Teil wirklich hat.

  • Like
Reaktionen: StonerGreg
  • #1.360
Ich hab das Poti (wie erwartet B50K) ausgelötet und durchgemessen. Funktionieren tuts, der Widerstand ist von 1,7 kOhm bis 48,5 kOhm regelbar und es regelt auch linear. Also in der Mittelstellung liegt auch etwa die Hälfte des Widerstands an. Generell dürften die China-Teile (hab damals die 10er-Packung genommen) aber eine recht große Streuung haben - eins hab ich mit gar nur 44 kOhm Maximalwiderstand gemessen. Ich hab jetzt ein anderes Poti (mit 49,4 kOhm gemessen) aus dem selben Beutel eingelötet, und das Problem besteht weiterhin. Overload und Verzerren bei Stellung ca. 1 laut Skala.

Klar ist: je größer der Widerstand am Poti geregelt ist, desto kleiner das Eingangssignal. Kann die Abweichung von 0,6 bzw. 1,5 kOhm für den so zeitigen Overload verantwortlich sein? Käme mir nämlich unwahrscheinlich vor, wenn der Regler bei euch auf Skala 6-8 steht. Um den China-Faktor ausschließen zu können hab ich auch gerade noch ein Alpha-Poti eingelötet - mit dem selben Ergebnis.

Ansonsten sind die Lötstellen in Ordnung, Kurzschlüsse gibt es keine und falsch verkabelt hab ich auch nix.

Habt ihr Ideen, wo ich die Fehlersuche fortsetzen kann?

  • Like
Reaktionen: StonerGreg
